TVAC35520 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

BRUGSANVISNING TVAC35520 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 47.

TVAC35500 - TVAC35520

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette produkt opfylder alle krav og regulativer der findes såvel nationalt som europæisk. Konformiteten er efterafprøvet, og de relevante erklæringer og underlag er mulige at få hos producenten (www.abus-sc.com).

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger.
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Denne enhed er lavet efter internationale sikkerhedsstandarter, læs venligst sikkerheds instruktionerne omhyggeligt.

Sikkerhedsinstruktioner

1. Hoved forsyning

100 - 240V AC 50 Hz

Forsyn dette produkt med en strømforsyningstype af typen der star på mærkaten. Hvis du ikke er sikker på hvilken forsyning der findes i dit hjem, kontakt derfor dit lokale elforsyningsfirma. Fjern produktet fra hovedforsyningen før du starter installationen.

1. Overbelastning

Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.

1. Væsker

Installer kun enheden i tørre og støvbeskyttede rum, beskyt enheden imod alle slags former for væsker.

1. Rensning

Brug en let dampet klud(Ingen opløsningsmidler) til at støve af produktet.

1. Tilbehør

Lad vær med at bruge tilbehør som ikke er godkendt, dette kan give skader på produktet.

1. Placering

2. Placer kun enheden i tørre og støvbeskyttede områder.

3. Placer ikke enheden nær radiatorer ikke varmeblæsere.
4. Placer enheden i miljøer med temperaturer imellem -10^ - +40^ .

Advarsler

Følg alle sikkerheds instruktioner før at installationen begynder!

1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket.: Bemærk, at netledninger og stik ikke leveres sammen med denne enhed.

- Hold varme enheder så langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.

1. Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:

2. Lad vær med at indsætte metal eller brandfarlige ting i enheden.

3. For at undgå skade ved lyn, brug derfor an overspændings beskytter.

4. Lad vær med at bruge produktet hvis det er gået i stykker Hvis du fortsætter med at anvende produktet, når det er defekt, kan det medføre alvorlig beskadigelse af produktet eller tilsluttet udstyr. Kontakt den lokale leverandør hvis produktet er gået i stykker.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Tilsigtet anvendelse 51
2. Leveringsomfang....51
3. Egenskaber og funktioner....51
4. Oversigt over typenumre....51
5. Tilslutninger/status-LED 51
6. Installation....52

6.1 Fastgørelse 52
6.2 Tilslutning til strømnettet 53
6.3 Tilslutning af belastningsudgangene....53
6.4 Tilslutning af nødstrømsbatteriet....53

1. Vækanskaffelse 54

2. Teknisk data....54

1. Tilsigtet anvendelse

Denne 230 V AC netadapter giver en stabiliseret central spændingsforsyning til videoovervågningssystemer. Med det integrerede nødstrømsbatteri sikres driften også i tilfælde af strømsvigt med automatisk omkobling til batteridrift.

En detaljeret beskrivelse af alle funktioner findes under kapitel 3.

2. Leveringsomfang

• Strømforsyning
  • Installationsvejledning
• Monteringstilbehør

3. Egenskaber og funktioner

• Egnet som centralt strømforsyningssystem til CCTV-systemer
  • 8 individuelle udgange med sikringer
  • LED-signallampe for netstrøms- og netsikringsfejl (afhængigt af model)
• Sabotageovervåget (lågekontakt)
• Plads til et 12 V/7 Ah nødstrømsbatteri (Pass. batteri BT2070)
  • Overbelastnings- og kortslutningssikker

4. Oversigt over typenumre

Typenummer	TVAC35500	TVAC35510	TVAC35520
Indgangsspænding 100	-240 VAC, 50 Hz
Udgangsspænding	13.8
Udgangsstrøm 2 A 3	A 5 A

5. Tilslutninger/status-LED

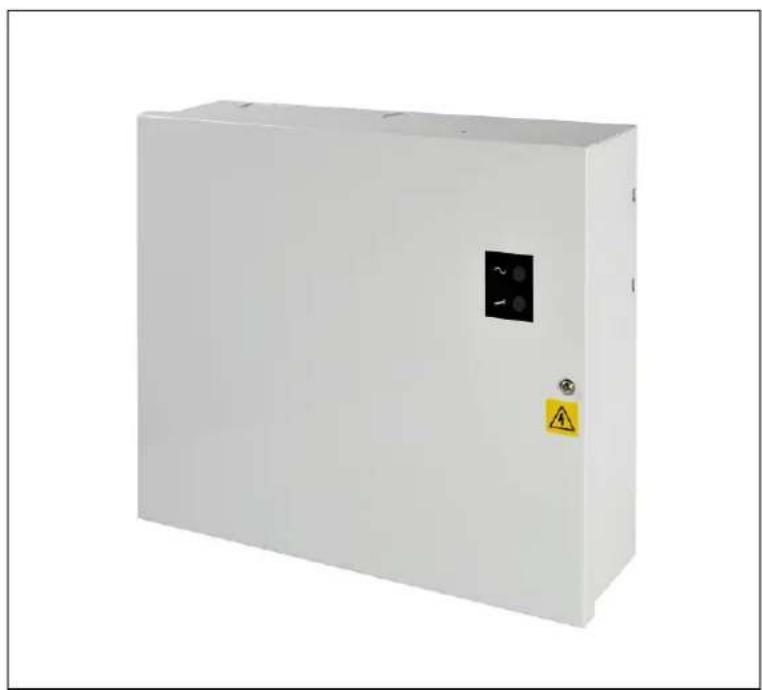

TVAC35500 og TVAC35510

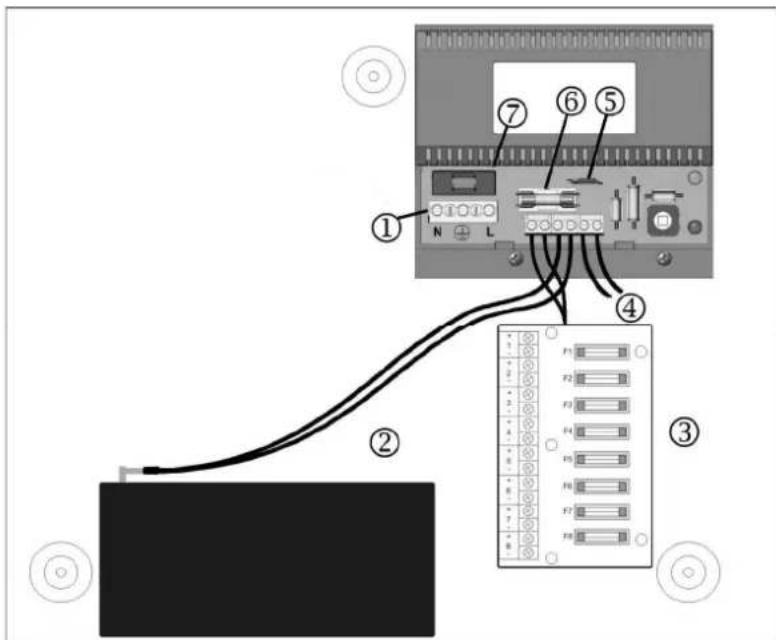

Beskrivelse af tilslutningerne:

1	Nettilslutningsblok	Brunt kabel Fase
		Grønt-gult kabel Jord
		Blåt kabel Nulleder
2	Batteritilslutning	Rødt kabel Plus
		Sort kabel Minus
3	Belastningstilslutninger 1 – 8	Tilslutning „+“ Plus
		Tilslutning „-“ Minus
4	Sabotagekontakt	Kontakt sluttet ved lukket dæksel (NC)
5	Batterisikring – selvstændig nulstillende PTC sikring
6	Strømforsyningssikring
7	Netsikring

LED-kontrolindikator:

GR∅N Net-LED Strømforsyning i orden
R∅D Fejl-LED	Der foreligger en fejl:Sikring defekt(TVAC35500 & TVAC35510 kun)

6. Installation

6.1 Fastgørelse

BEMAERK:

Tilslut først apparatet til strømnettet efter installationen.

Apparatet skal jordforbindes ved begyndelsen af installationen.

Dette apparat er konstrueret til fast indendørs montering. Fastgør apparat sikkert og med den korrekte justering, så der opstår et minimalt spillerum. Afstanden i siderne til andre apparater bør være min. 100 mm.

Anvend hullerne i bunden til at føre kabler ind i huset.

Før indgangs- og udgangskabler gennem forskellige åbninger eller kabelføringshuller.

Tilslut til eksternt isoleringsudstyr for netstrøm med mindst 3 A, f.eks. en forbindelse med sikring, med et kabel, der er egnet til tilslutning til netstrømsforsyningen ( 0.5 mm², 300/500 V ac).

Test apparatet ved at tilslutte det kortvarigt til strømnettet. Hvis den grønne LED lyser, er kablet tilsluttet rigtigt.

BEMÆRK:

Afbryd apparatet fra netspændingen, när testen er afsluttet.

6.3 Tilslutning af belastningsudgangene

Vær opmærksom på, at det påkrævede kabeltværsnit svarer til strømmen, der kræves af det tilsluttede udstyr. Vær opmærksom på det nødvendige kabeltværsnit. Tilslut kablerne til belastningsudgangene, og vær i den forbindelse opmærksom på polariteten. Anvend passende kabelholdere til fastgørelsen af kablerne.

Gennemfør nu en test igen for at finde ud af, om apparatet fungerer fejlfrit.

Hvis fejl-LED'en lyser, kan det føres tilbage til, at der ikke blev tilsluttet et batteri.

Sørg for, at det tilsluttede apparat forsynes korrekt med spænding.

Afbryd derefter strømforsyningen fra strømnettet.

6.4 Tilslutning af nødstrømsbatteriet

Anvend de vedlagte batterikabler til at tilslutte strømforsyningen til et batteri. Tilslut dem til tilslutningsblokken og til batteriet.

Vær opmærksom på:

Sørg for, at batteritislutningerne tilsluttes til de rigtige poler.

Anvend det røde kabel til tilslutningen + og det sorte kabel til tilslutningen –.

Forbind derefter strømforsyningen med netspændingen, sørg for, at den grønne LED lyser. Kontrollér derefter, at den røde LED ikke viser en fejl.

Afbryd nu strømforsynignen fra spændingsforsyningen. Den grønne LED bør nu ikke lyse længere. Kontrollér nu, om batteriet leverer tilstrækkelig spænding og strøm til de tilsluttede apparater.

Vær opmærksom på:

Sørg for, at batteriet er tilstrækkeligt opladet.

Hvis batteriet er tilstrækkeligt opladet, skal det oplades, og der skal foretages en testkørsel igen.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, när

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

	Vær venligst opmærksom på:Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.
	VIGTIGT:Forsøg ikke at fjerne strømforsyningens sikkerhedsbeskyttelsesdæksel.

7.2 Rengøring

Anvend en lidt fugtig klud (ingen opløsningsmidler) til at tørre støv af produktet. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Sørg for, at der ikke kan komme væsker ind i udstyret. Anvend ikke kemiske rengøringsmidler, da de kan beskadige husets overflade.

8. Vækanskaffelse

Batterier, som er kendetegnet på den måde, må ikke bortskaffes via dagrenovationen. Bortskaf produktet ved afslutningen af dens levetid jf. gældende lovkrav. Henvend dig venligst til din forhandler, eller bortskaf produkterne via kommunens genbrugsplads.

9. Teknisk data

Typenummer TVAC35500 TVAC35510	TVAC35520
Netspænding 100 - 240 V AC / 50 Hz
Udgangsspænding	13,4 – 14,2 V DC ved netdrift10,0 – 12,3 V DC ved batteridrift
Udgangsstrøm samlet	2,0 A	3,0 A	5,0 A
Batteriladestrøm	0,5 A
Udgangsbølge Maks. 150 mV	pk - pk
Netsikring (20 mm HBC)	T2.0A	T2.0A	T3.15A
Strømforsyningssikring(20 mm glas)	F2.0 A F3.15A	F5.0 A
Belastningssikring –belastningstilslutningsprintkort(20 mm glas)	8x F2.0 A 8x F3.15 A	8x F5.0 A
Batterisikring	selvstændig nulstillende PTC sikring		F1.0 A
Batteriladetid	24
Batteritype (12 V) 1 x 7 Ah
Omgivelser -10 °C - +40 °C, 75 % ikke-kondenserende
Mål (BxHxD)	338 x 281 x 86 mm
Vægt (uden batteri)	3,26 kg		3,4 kg
