BEDIENUNGSANLEITUNG TVAC35520 ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Sicherheitshinweise

1. Stromversorgung

100 – 240 VAC Wechselspannung, 50 Hz

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene

Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

1. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

1. Aufstellungsort

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf.

Platzieren Sie dieses Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung.

Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen

Umgebungstemperaturbereich -10° - +40°C.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: Bitte beachten Sie, dass die Netzkabel und Netzstecker nicht im Lieferumfang enthalten sind.

- Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

1. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

2. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

3. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

4. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler. Falls das Gerät weiterhin betrieben wird, kann es zu erheblichen Schäden an dem Produkt und an den angeschlossenen Geräten kommen.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung 8
2. Lieferumfang....8
3. Merkmale und Funktionen......8
4. Überblick – Typennummer 8
5. Anschlüsse / Status LED 9
6. Installation....10

6.1 Befestigung 10
6.2 Anschluss an das Stromnetz....10
6.3 Anschluss der Lastausgänge....12
6.4 Anschluss des Notstromakkus....12

1. Wartung und Reinigung....12

7.1 Wartung....12
7.2 Reinigung 14

1. Entsorgung 14
2. Technische Daten....14

1. Bestimmungsgemäße Verwendung

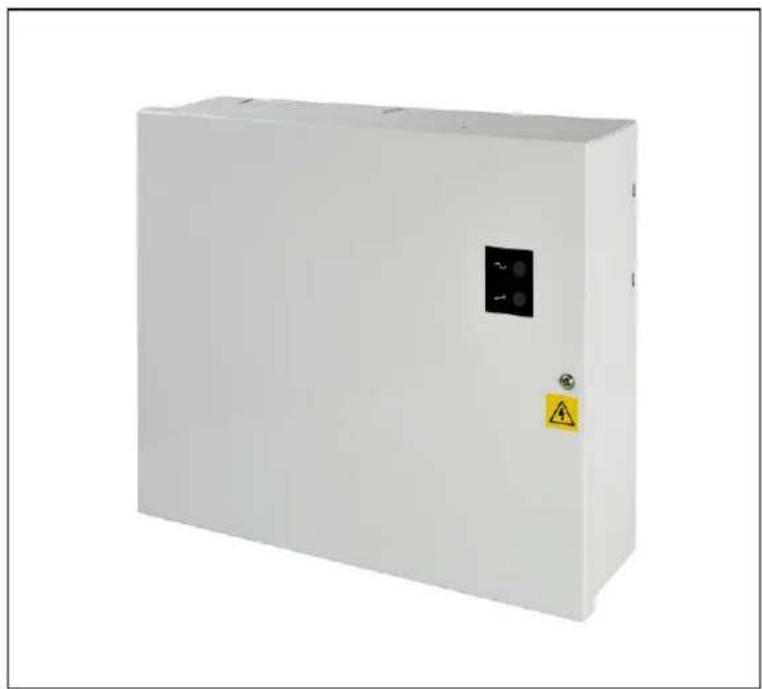

Dieses 230 VAC Leistungsnetzteil bietet Ihnen eine stabilisierte zentrale Spannungsversorgung für Videoüberwachungssysteme. Durch den integrierbaren Notstromakku ist der Betrieb auch bei Netzausfall durch automatische Umschaltung auf Batteriebetrieb sichergestellt.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

• Leistungsnetzteil
  • Installationsanleitung
• Montagezubehör

3. Merkmale und Funktionen

• Als zentrale Versorgungsstation für CCTV-Systeme geeignet
  • 8 einzeln abgesicherte Ausgänge
  • LED-Kontrollanzeige für Netzspannung und Sicherung (Modell abhängig)
• Sabotageüberwacht (Deckelschalter)
• Platz für einen 12 V/7 Ah Notstromakku (Pass. Akku BT2070)
• Überlast- und kurzschlusssicher

4. Überblick – Typennummer

Typennummer	TVAC35500	TVAC35510	TVAC35520
Eingangsspannung 100	-240 VAC, 50 Hz
Ausgangsspannung	13.8
Ausgangsstrom (max.) 2 A	3 A 5A

Beschreibung der Anschlüsse:

1	Netzanschlussblock	Braunes Kabel Phase
		Grün-Gelbes Kabel Erde
		Blaues Kabel Nulleiter
2	Akkuanschluss	Rotes Kabel Plus
		Schwarzes Kabel Minus
3	Lastanschlüsse 1 – 8	Anschluss „+“ Plus
		Anschluss „-“ Minus
4	Sabotagekontakt	Kontakt geschlossen bei geschlo
5	Akkusicherung – selbst zurücksetzende PTC-Sicherung
6	Lastsicherung
7	Netzsicherung

LED-Kontrollanzeige:

GRÜN Netz-LED Netzversorgung in Ordnung
ROT Störungs-LED	Störung liegt vor:Sicherung defekt(nur TVAC35500 und TVAC35510)

6. Installation

6.1 Befestigung

ACHTUNG:

Bitte schließen Sie das Gerät erst nach der Installation an das Stromnetz an. Das Gerät muss bei Beginn der Installation geerdet werden.

Dieses Gerät ist für den festen Einbau im Innenbereich konzipiert. Befestigen Sie das Gerät sicher und in der korrekten Ausrichtung, so dass ein minimaler Spielraum entsteht. Der seitliche Abstand zu anderen Geräten sollte min. 100mm betragen.

Für die Kabelführung in das Gehäuse nutzen Sie bitte die Gehäusedurchbrüche an den Seiten. Verwenden Sie verschiedene Durchbrüche für die eingangsseitigen bzw. ausgangsseitigen Kabel.

6.2 Anschluss an das Stromnetz

Schließen Sie das Gerät an einem Stromnetz mit mindestens 3A an, z.B. an einer abgesicherten Leitung, verwenden Sie für den Anschluss ein geeignetes Kabel ( 0,5 mm ^2 , 300/500 V AC).

Verwenden Sie bei der Installation geeignete Kabelverschraubungen. Achten Sie darauf, Kabelhalter für alle Kabel zu verwenden.

Testen Sie das Gerät indem Sie dieses kurzzeitig ans Stromnetz anschließen, wenn die Grüne LED leuchtet wurde das Kabel richtig angeschlossen.

ACHTUNG:

Trennen Sie nach dem erfolgreichen Test das Gerät von der Netzspannung.

6.3 Anschluss der Lastausgänge

Achten Sie auf den notwendigen Kabelquerschnitt um den notwendigen Strom an das angeschlossene Gerät zu liefern. Schließen Sie die Kabel an die Lastausgänge an und achten Sie dabei auf die Polarität. Verwenden Sie für die Befestigung der Kabel passende Kabelhalter.

Führen sie nun einen erneuten Test durch um zu ermitteln, ob das Gerät einwandfrei funktioniert. Falls die Störungs-LED leuchtet kann dies darauf zurückgeführt werden, dass kein Akku angeschlossen wurde.

Stellen sei sicher, dass das angeschlossene Gerät korrekt mit Spannung versorgt wird. Trennen Sie im Anschluss dass Netzteil von dem Stromnetz.

6.4 Anschluss des Notstromakkus

Verwenden Sie die beigelegten Batteriekabel für den Anschluss des Netzteils an einen Akku. Schließen Sie diese an den Anschlussblock und an den Akku an.

Bitte beachten Sie:

Achten Sie auf die richtige Polarität der Akkuanschlüsse: Verwenden Sie das rote Kabel für den positiven Anschluss (+) und das schwarze Kabel für den negativen Anschluss (-).

Verbinden Sie im Anschluss das Netzteil mit der Netzspannung, vergewissern Sie sich, dass die grüne LED leuchtet. Prüfen Sie im Anschluss, dass die rote LED keine Störung anzeigt.

Trennen Sie nun das Netzteil von der Spannungsversorgung. Die grüne LED sollte nun nicht mehr leuchten.

Überprüfen Sie nun ob der Akku genügend Spannung und Strom an die angeschlossenen Geräte liefert.

Bitte beachten Sie:

Achten Sie darauf, dass der Akku ausreichend aufgeladen ist.

Falls der Akku nicht ausreichend geladen ist, laden sie diesen und führen Sie einen erneuten Testlauf durch.

Bitte beachten Sie:

Achten Sie darauf, dass der Akku mindestens 30 Minuten an dem Netzteil angeschlossen sein muss, bevor der Ladevorgang startet.

7. Wartung und Reinigung

7.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

ACHTUNG:

Bitte versuchen Sie nicht Sicherheitssschutzabdeckung des Netzteils abzunehmen.

7.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden (Verfärbungen).

8. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

9. Technische Daten

Typennummer TVAC35500 TVAC35510 TVAC35520
Netzspannung 230 VAC / 50 Hz
Ausgangsspannung	13,4 – 14,2 VDC bei Netzbetrieb10,0 – 12,3 VDC bei Akkubetrieb
Ausgangsstrom gesamt	2,0 A	3,0 A	5,0 A
Lastregulierung	5
Akkuladestrom	0,5 A
Ausgangswelligkeit Max. 150 mVss
Netzsicherung (20 mm HBC)	T2.0A	T2.0A	T3.15A
Lastsicherung (20 mm Glas)	F2.0 A	F3.15A	F5.0 A
Lastsicherung – Lastanschlussplatine (20 mm Glas)	8x F2.0 A 8x F3.15 A 8x F5.0 A
Akkusicherung (20 mm Glas) selbst zurücksetzende PTC-Sicherung g			F1.0 A
Akkuladezeit	24
Akkutyp (12V) 1 x 7	Ah
Umgebung	-10°C - +40°C, 75% nicht kondensierend
Abmaße (BxHxT) 338 x 281 x 86 mm
Gewicht (ohne Akku)	3,26 kg		3,4 kg

TVAC35500 – TVAC35520

9. Technische gegevens

Diese Bedienungsanleitung ist eine Publikation der ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.
