BEDIENUNGSANLEITUNG IPCA64512A ABUS

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
• Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
  • Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
  • Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.
2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgenden Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

3. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

4. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

5. Öffnen Sie niemals das Gehäuse oder das Netzteil.
   Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

6. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

7. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....10
2. Symbolerklärung ....10
3. Merkmale und Funktionen ....11
4. Gerätebeschreibung....11
5. Beschreibung der Anschlüsse ....11
6. Erstinbetriebnahme ....11

6.1 Verwendung des ABUS IP Installers zur Kamerasuche 11
6.2 Zugriff auf die Netzwerkkamera über Web-Browser 13
6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten....13
6.4 Video-Plugin installieren....13
6.5 Erstpasswortvergabe 14
6.6 Startseite (Login-Seite) 15
6.7 Benutzerkonten und Passwörter....16
6.8 Einbindung der Kamera in ABUS NVR 16
6.9 Einbindung der Kamera in ABUS Link Station App....16
6.10 Einbindung der Kamera in ABUS CMS 17
6.11 Hinweise zur Installation bei Verwendung der Objekterkennung 17

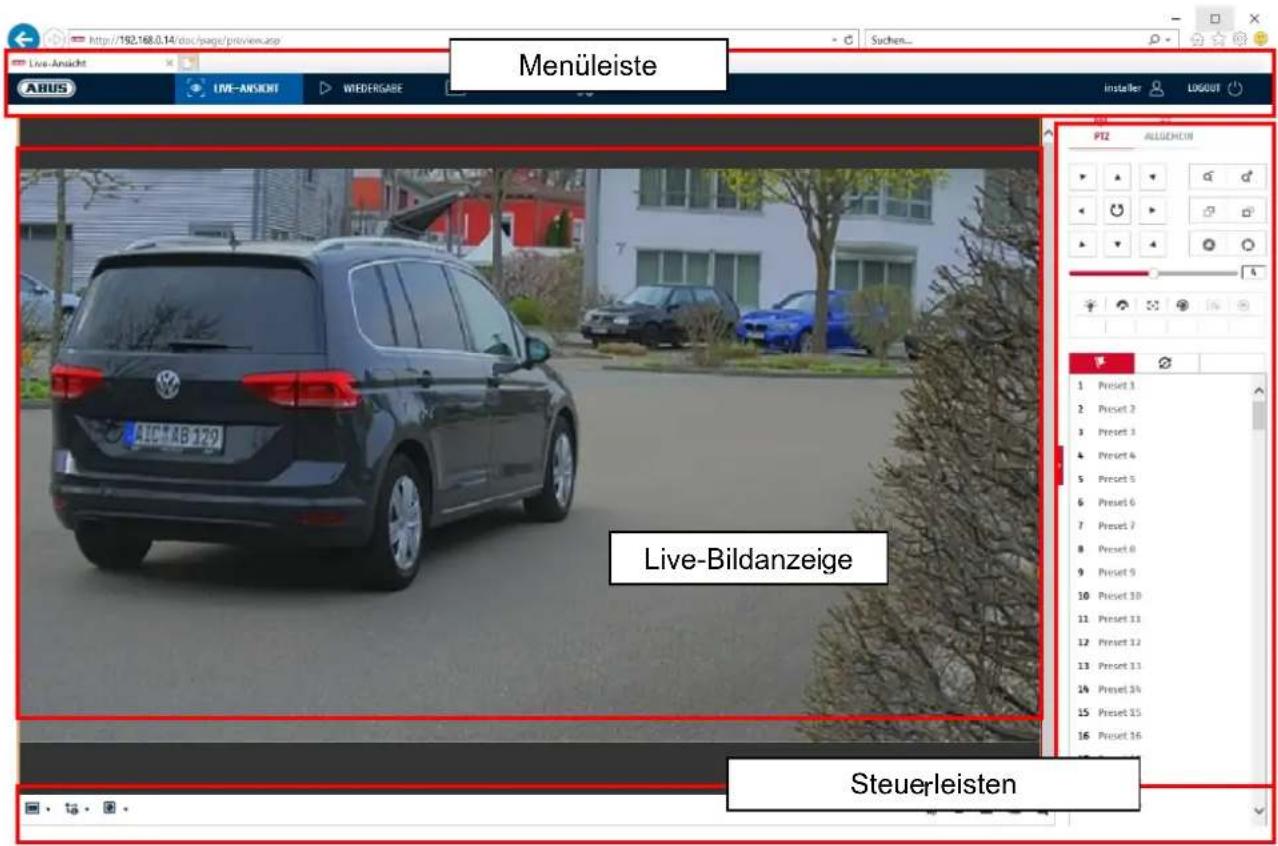

1. Benutzerfunktionen 18

7.1 Menüleiste....18
7.2 Live-Bildanzeige....19
7.3 Steuerleiste....19

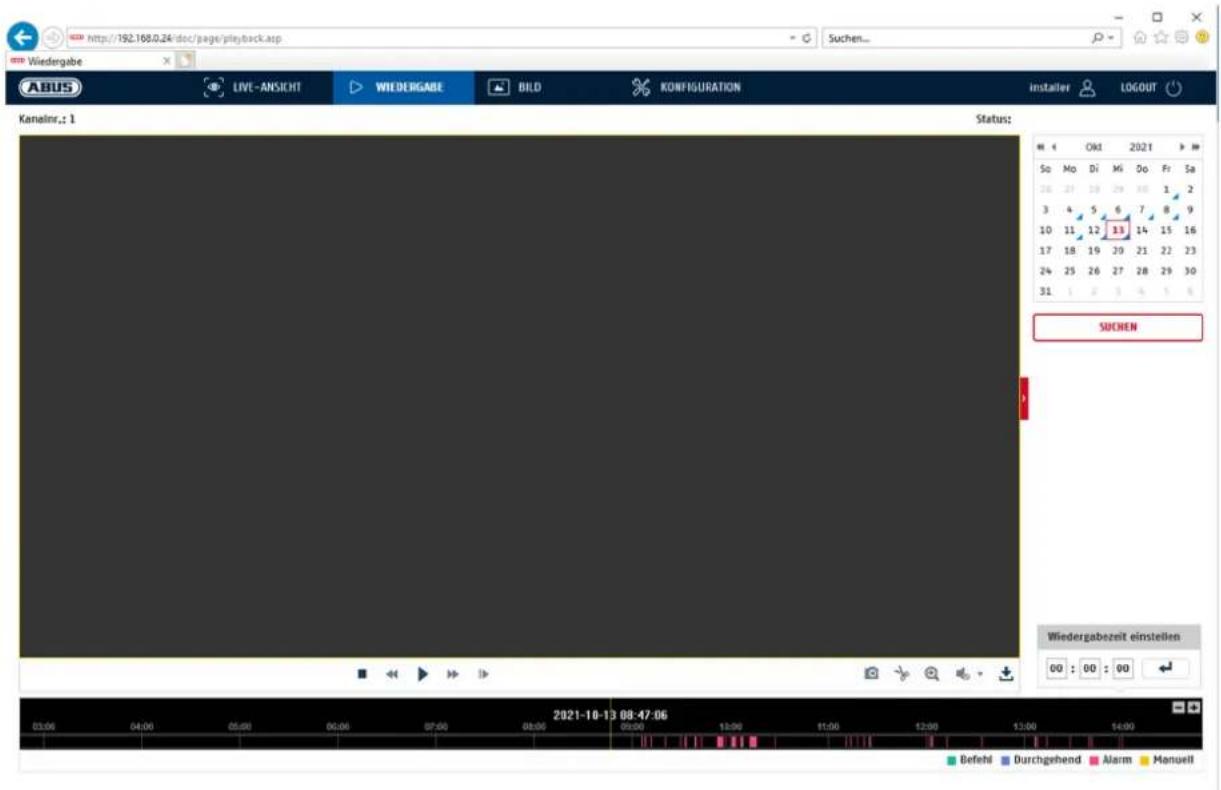

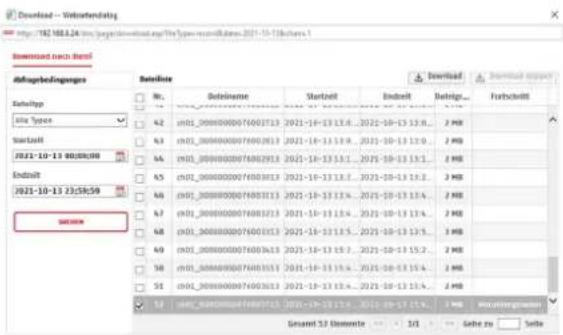

7.4 Wiedergabe....20
7.5 Bild 21

1. Konfiguration 23

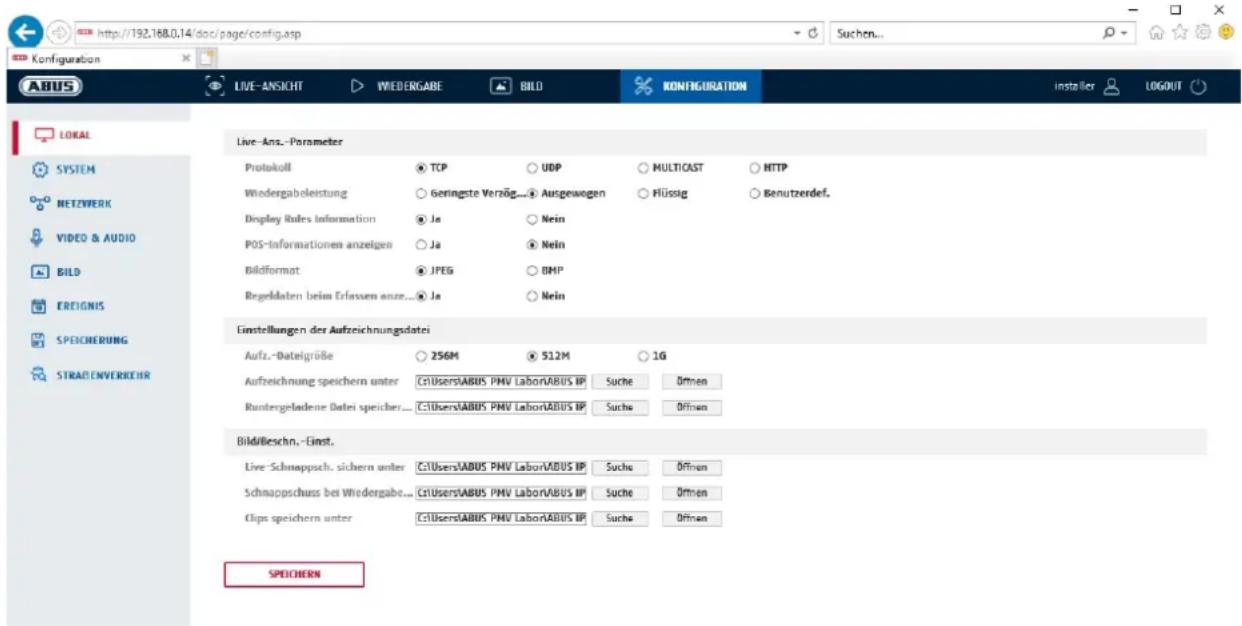

8.1 Lokale Konfiguration ......23
8.2 System 25
8.2.1 Systemeinstellungen....25

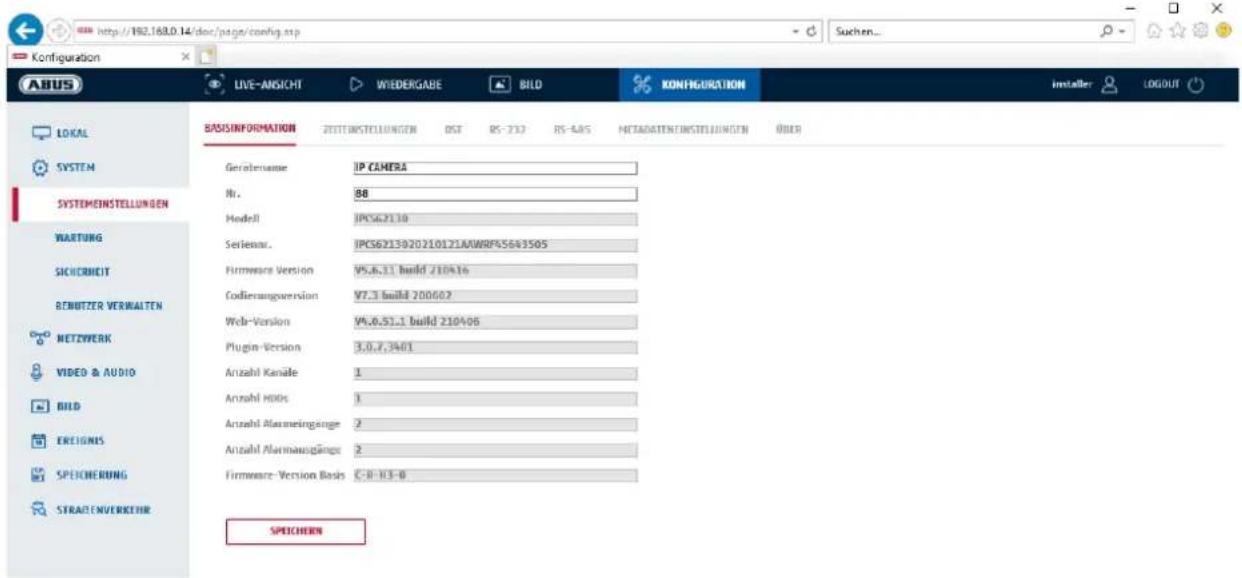

8.2.1.1 Basisinformation....25

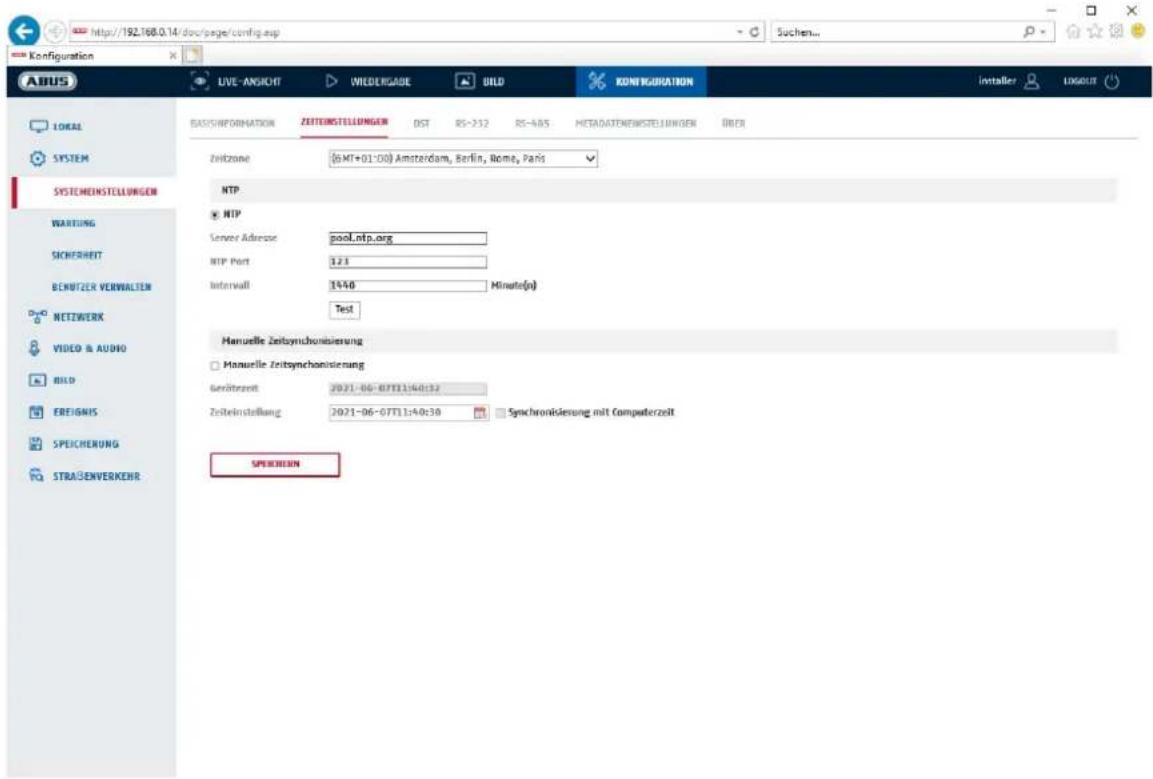

8.2.1.2 Zeiteinstellungen....26

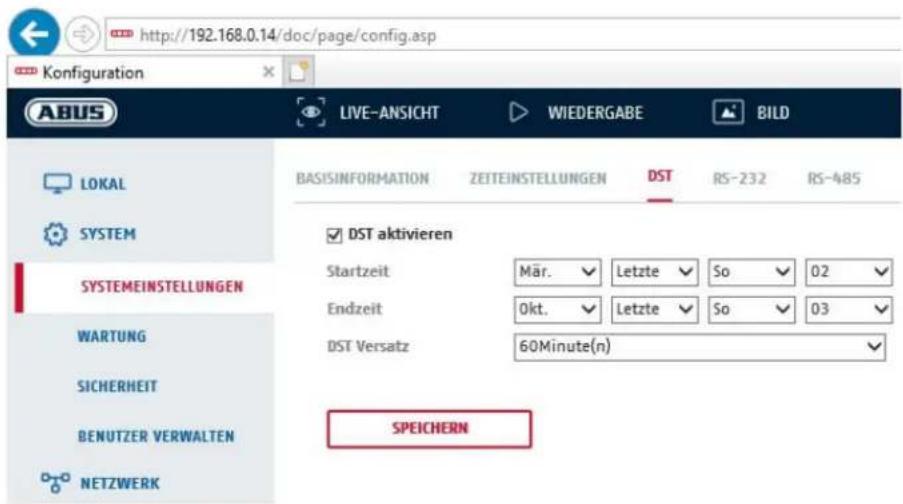

8.2.1.3 DST / Sommerzeit....27
8.2.1.4 RS-232 27
8.2.1.5 VCA-Ressource 28
8.2.1.6 Metadateneinstellungen....28
8.2.1.7 Über / Lizenzinformationen 28
8.2.2 Wartung....29

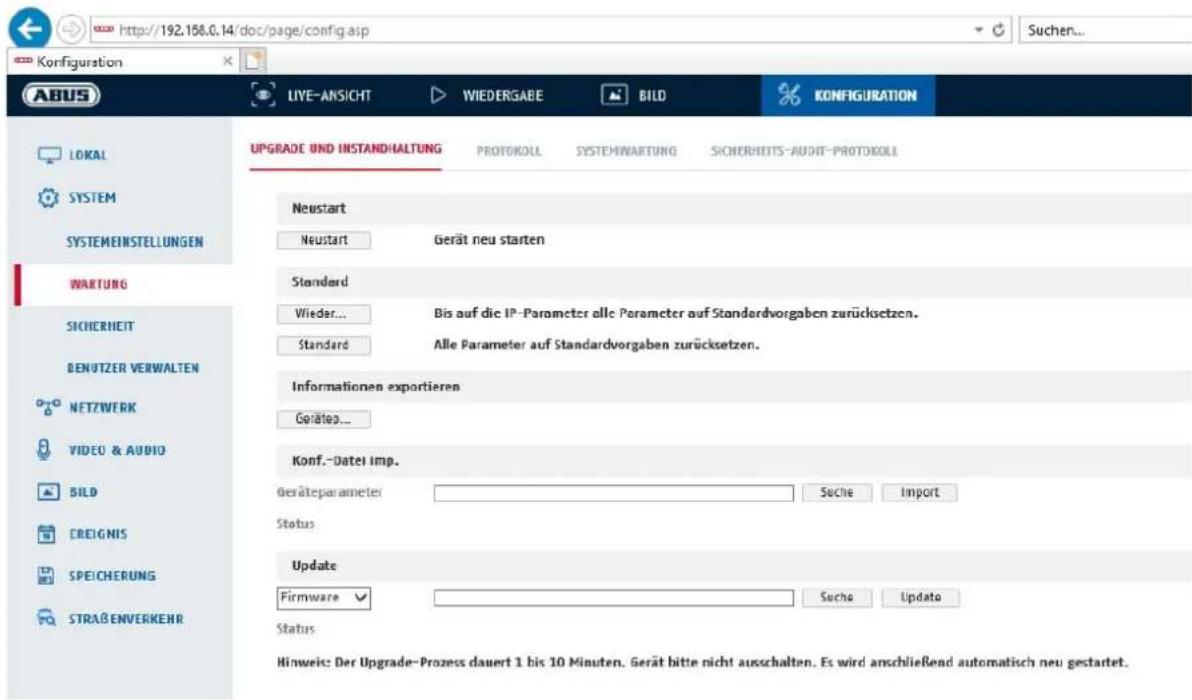

8.2.2.1 Upgrade und Instandhaltung....29

8.2.2.2 Protokoll 30
8.2.2.3 Sicherheits-Audit-Protokoll....30
8.2.3 Sicherheit .... 30

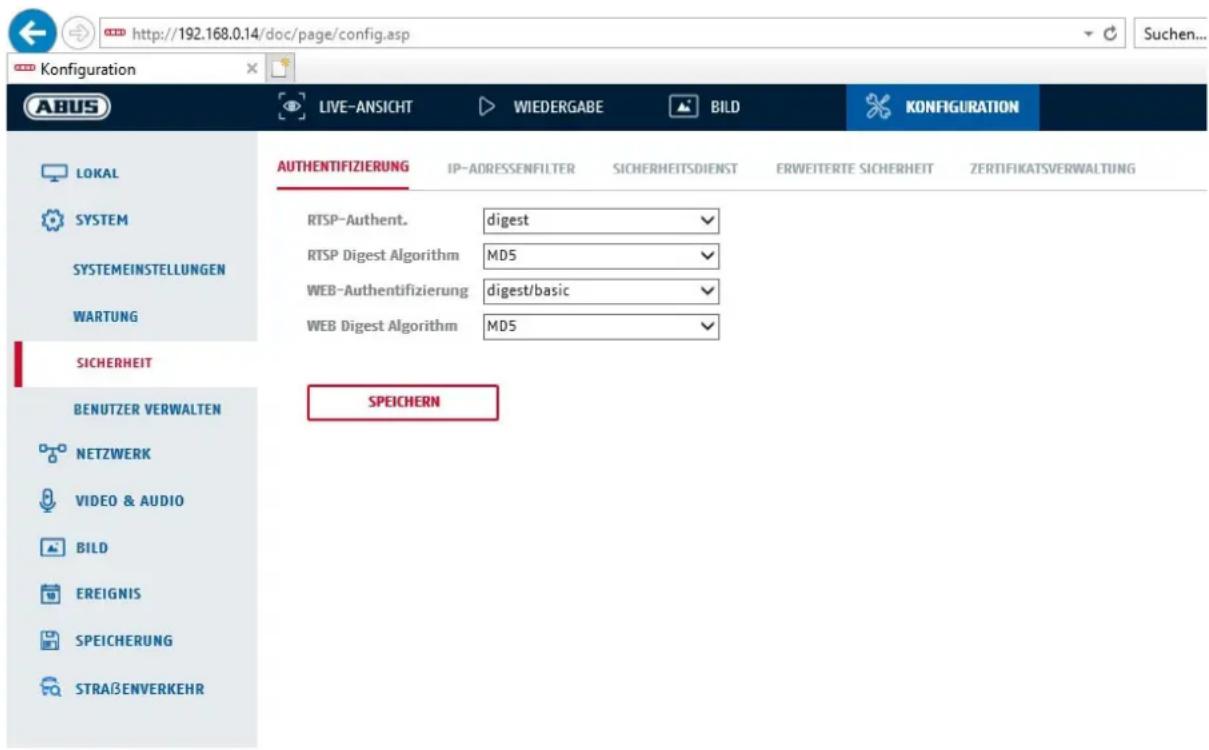

8.2.3.1 Authentifizierung ....30

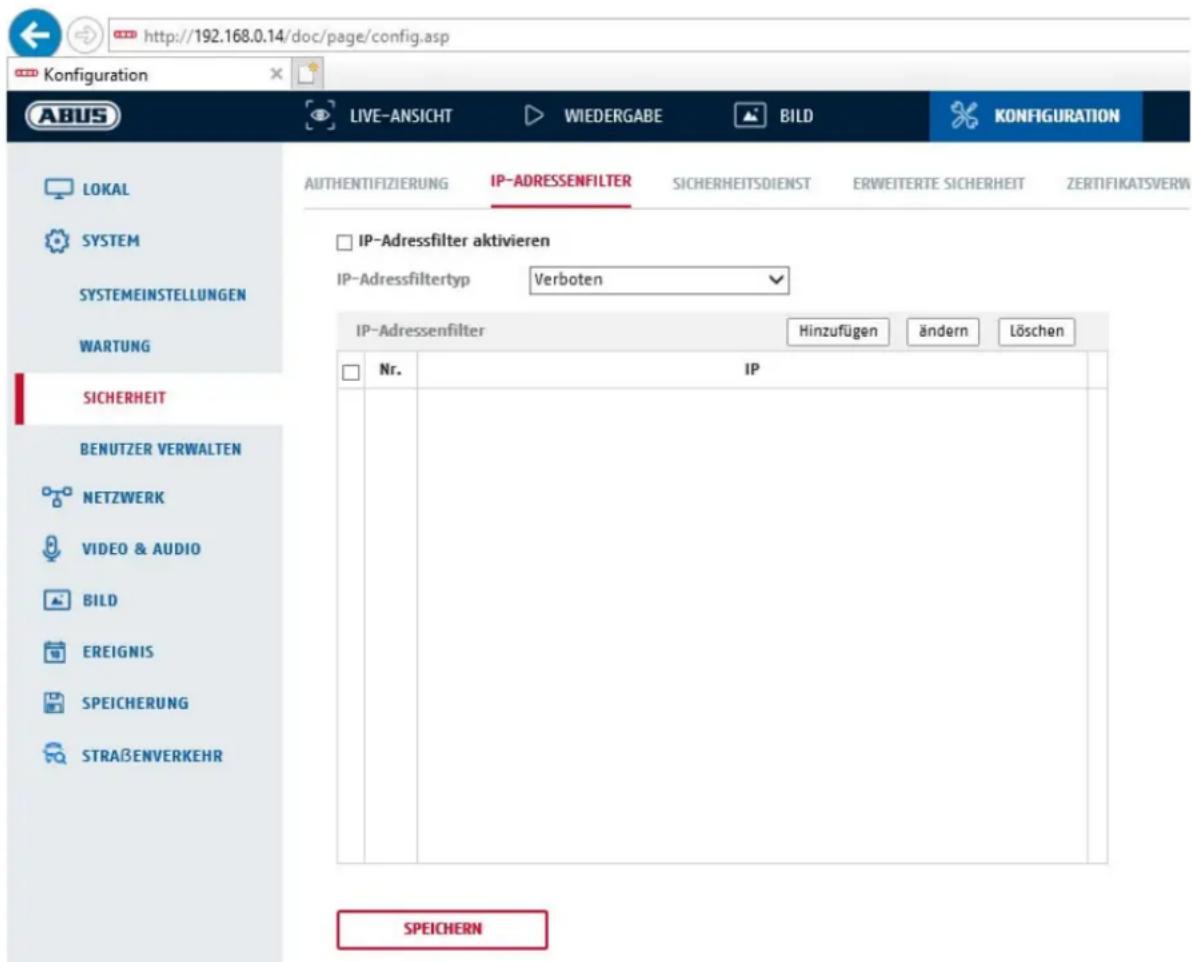

8.2.3.2 IP-Adressfilter....31
8.2.3.3 MAC-Adressfilter 32

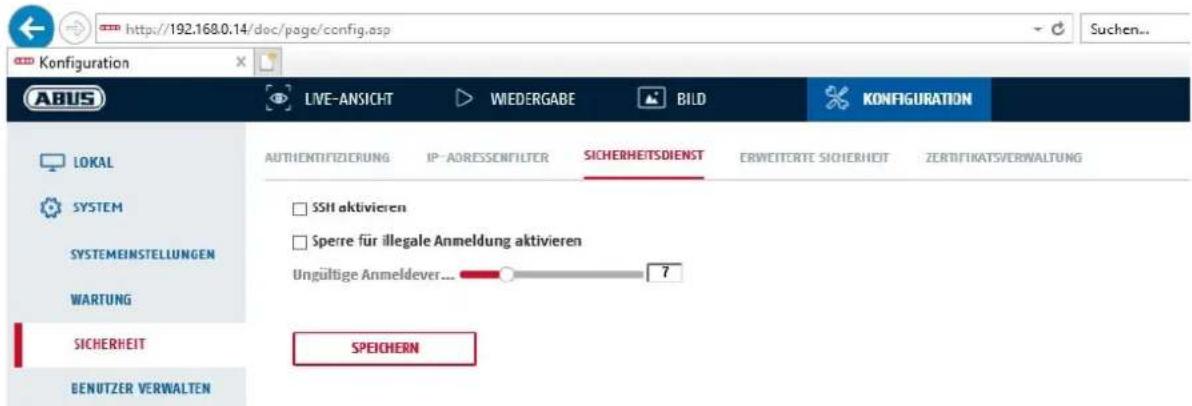

8.2.3.4 Sicherheitsdienst....32
8.2.3.5 Erweiterte Sicherheit....32

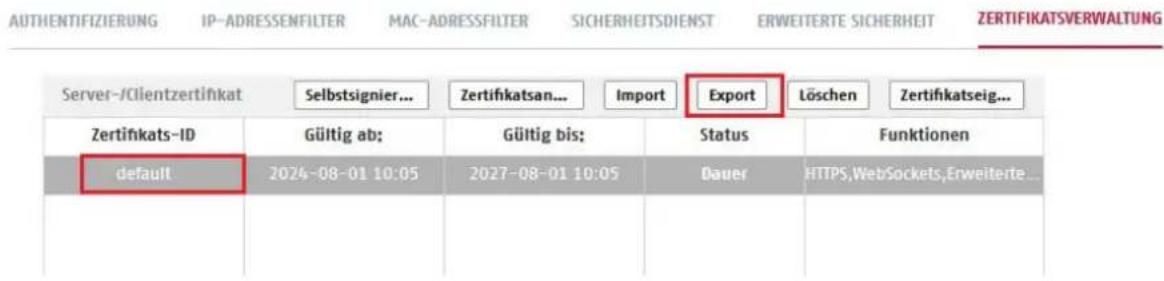

8.2.3.6 Zertifikatsverwaltung .... 32

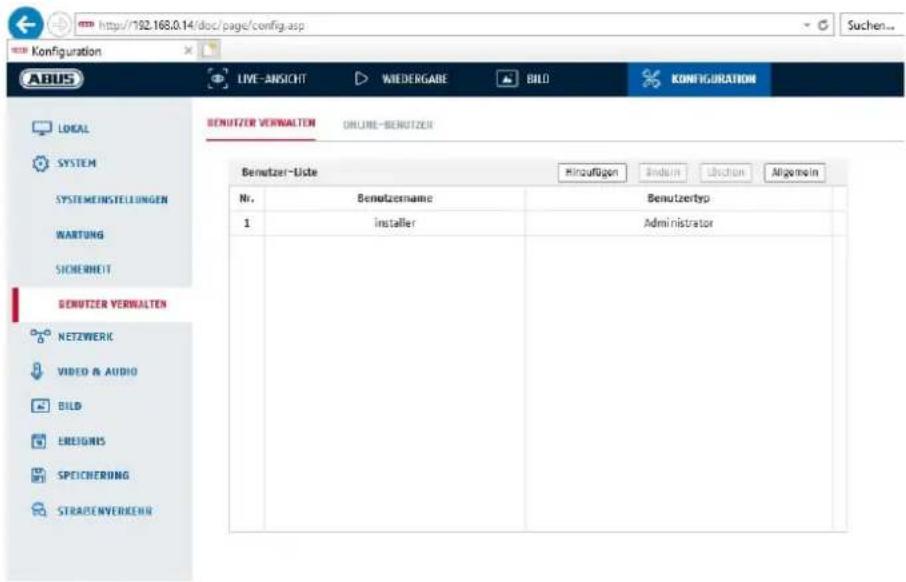

8.2.4 Benutzer verwalten 33
8.2.4.1 Online-Benutzer 33
8.2.4.2 Konto-Sicherheitseinstellungen....34

8.3 Netzwerk....35

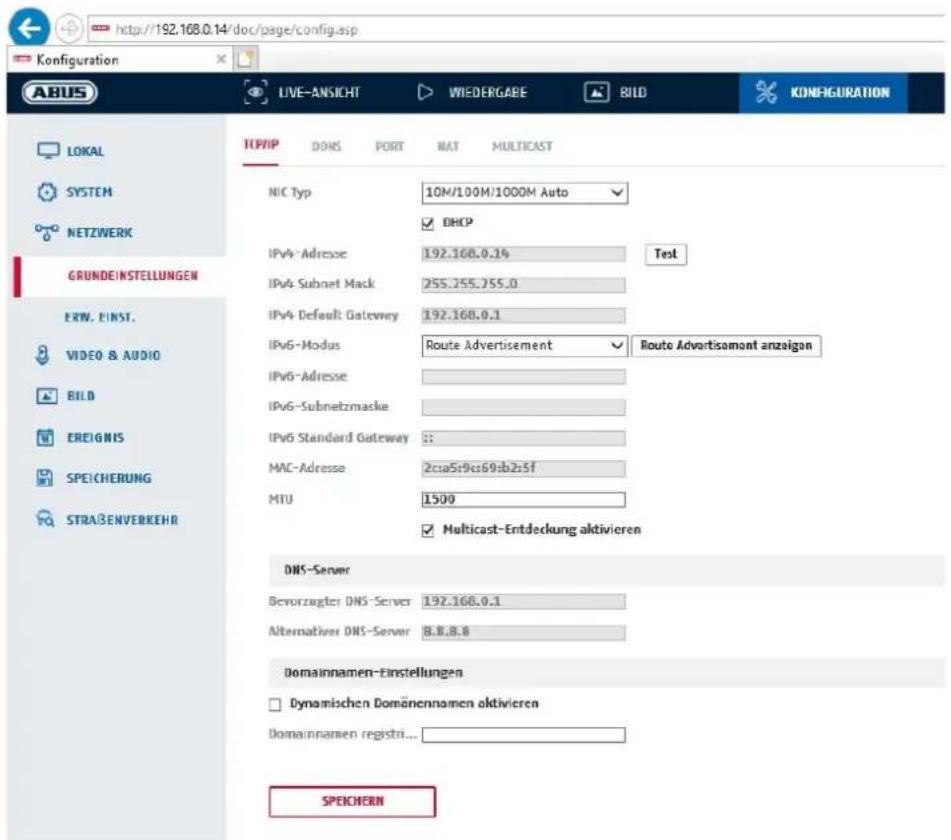

8.3.1 TCP/IP 35

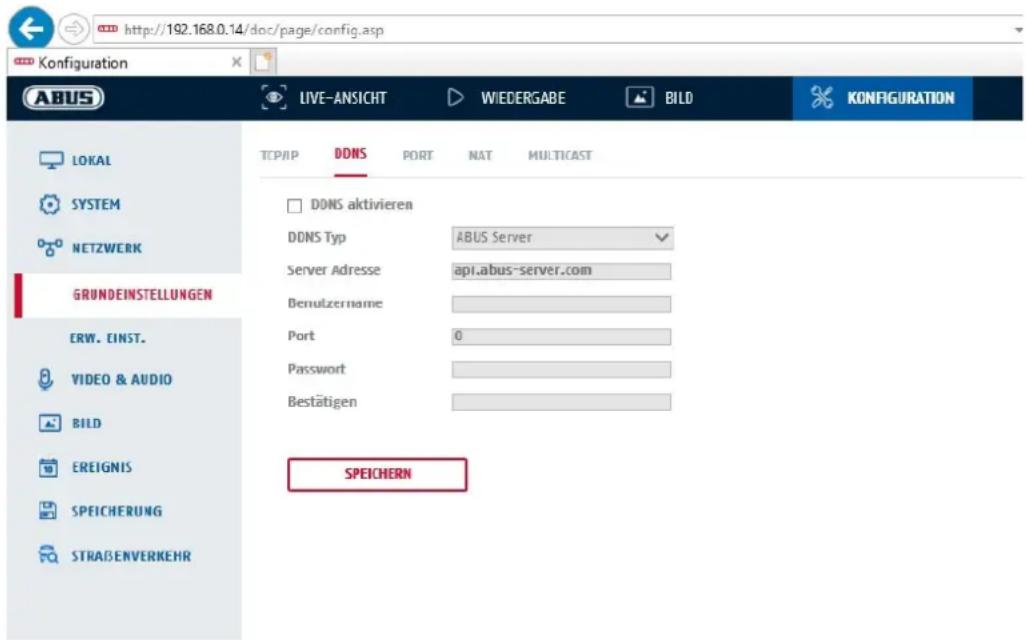

8.3.2 DDNS 36

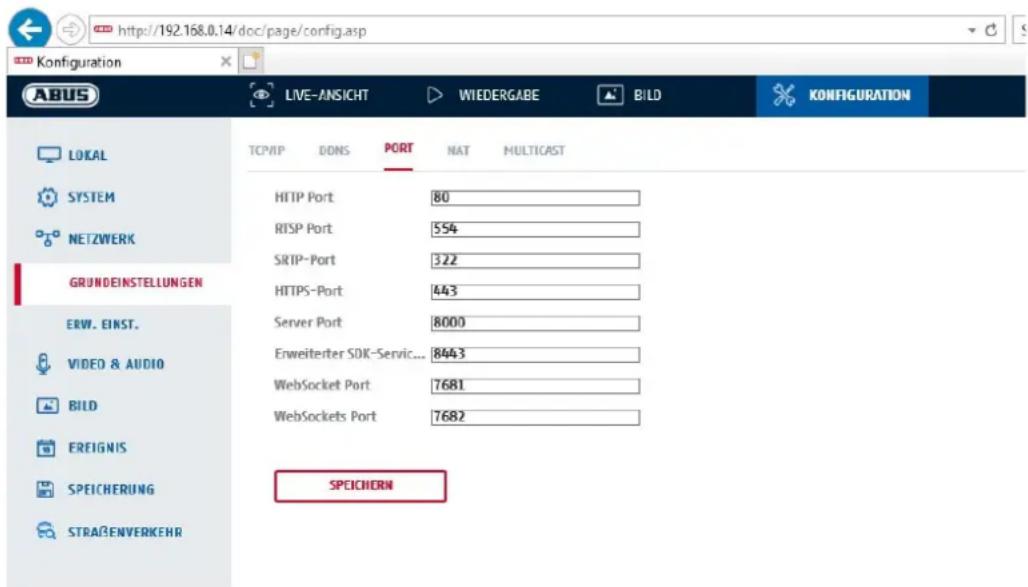

8.3.3 Port....37

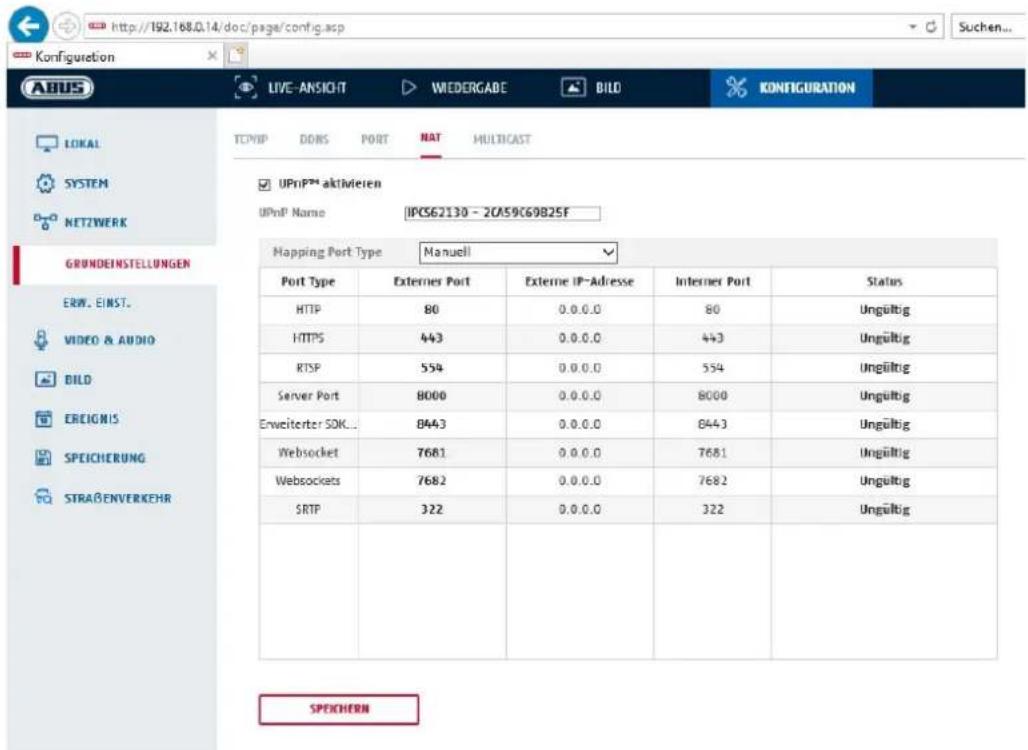

8.3.4 NAT 38
8.3.5 Multicast....39
8.3.6 SNMP 39

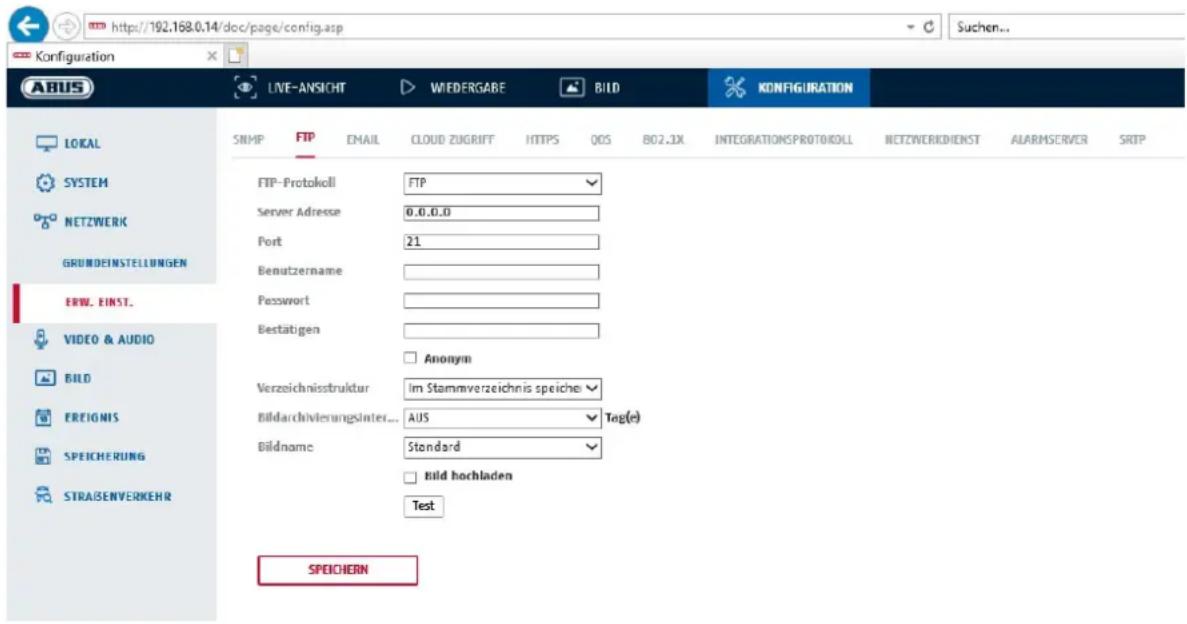

8.3.7 FTP 40

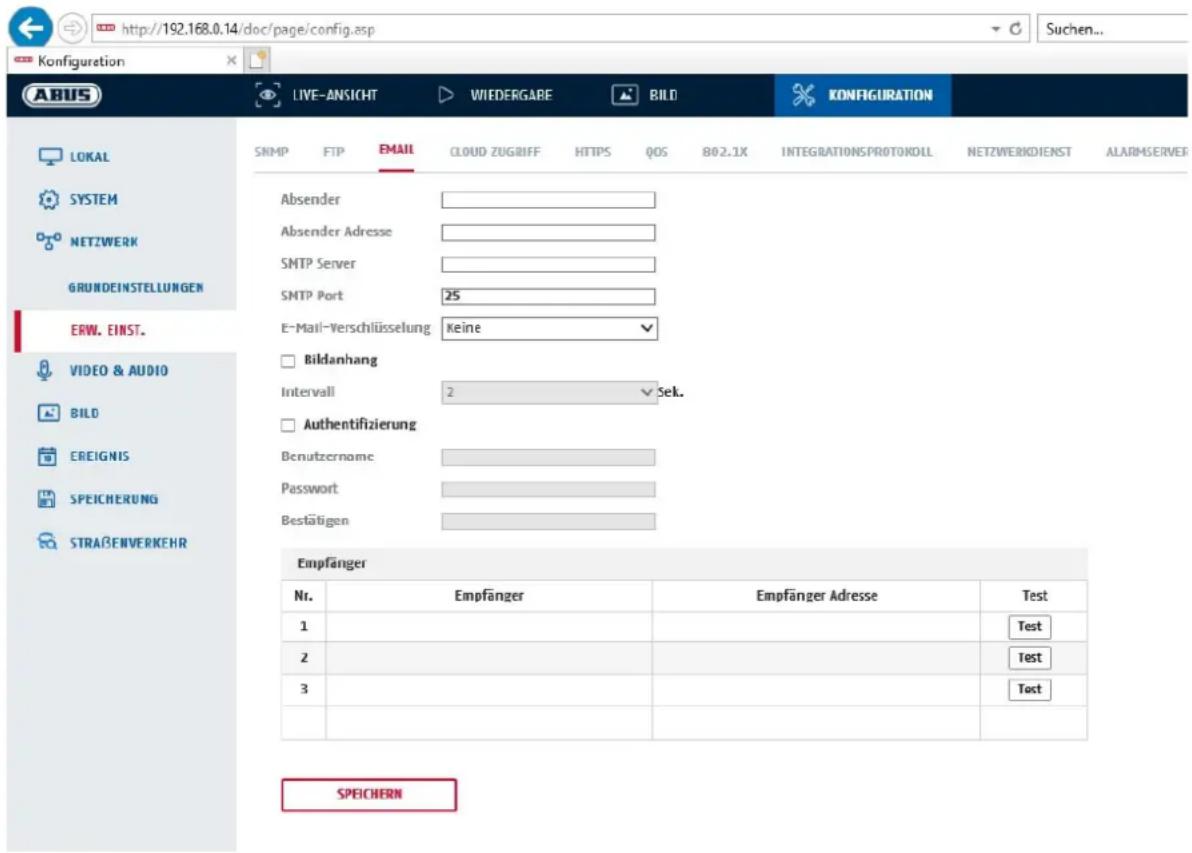

8.3.8 E-Mail 41

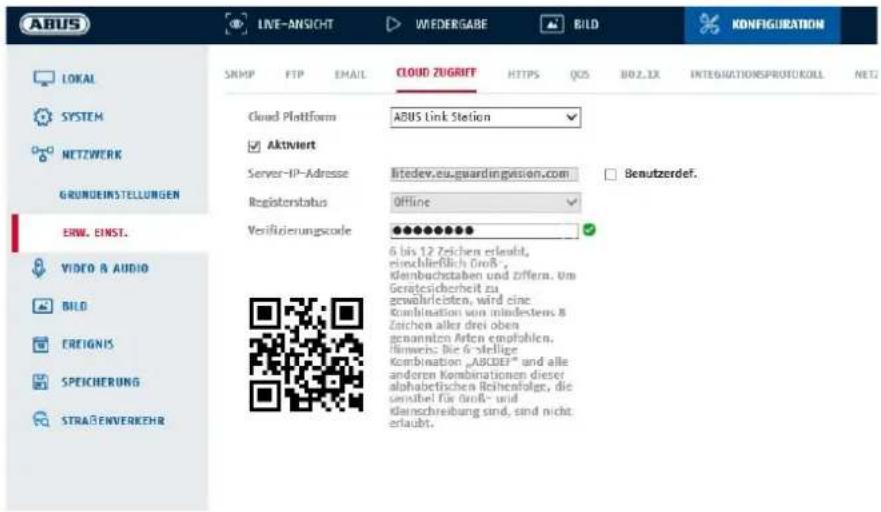

8.3.9 Cloud Zugriff / ABUS Link Station 42
8.3.10 HTTPS 43
8.3.11 QoS....43
8.3.12 802.1X....44

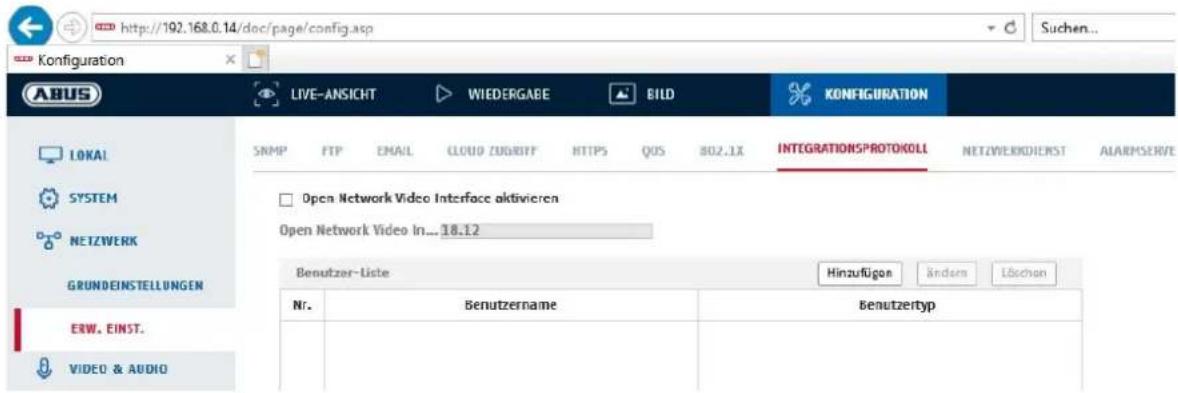

8.3.13 Integrationsprotokoll....44
8.3.14 Netzwerkdienst....44
8.3.15 Alarmserver 44

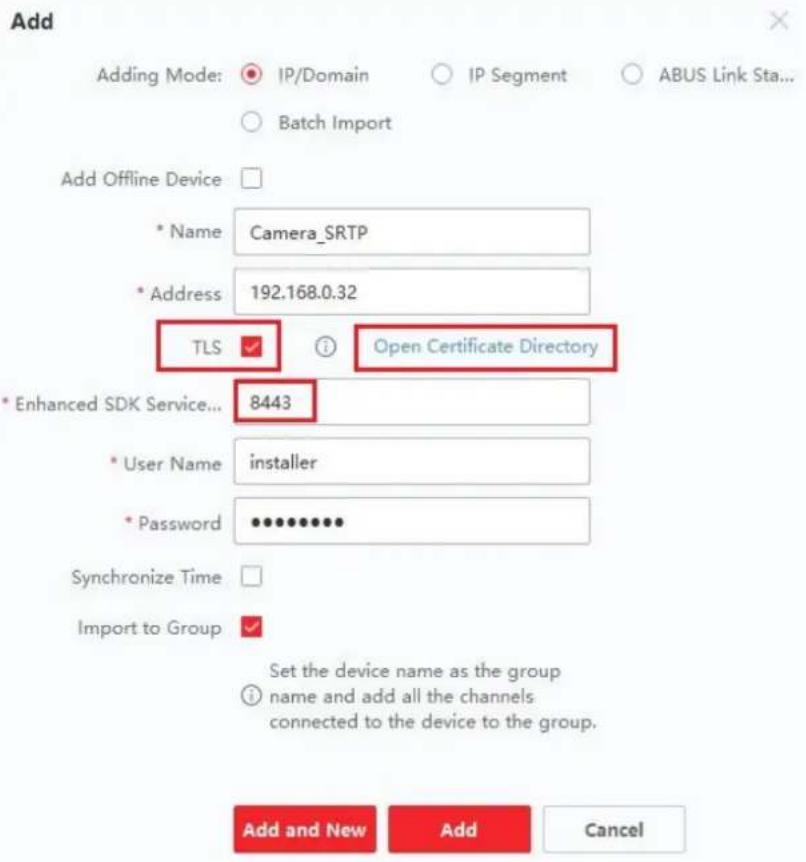

8.3.16 SRTP 45

8.4 Video & Audio 46

8.4.1 Video Stream Einstellungen....46
8.4.2 Audio 47
8.4.3 ROI (Region of Interest)....47
8.4.4 Stream Information....47

8.5 Bild 48

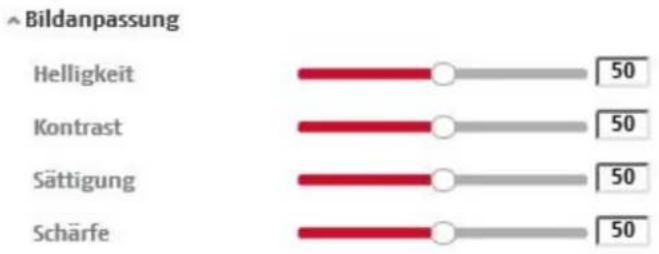

8.5.1 Anzeigeeinstellungen....48

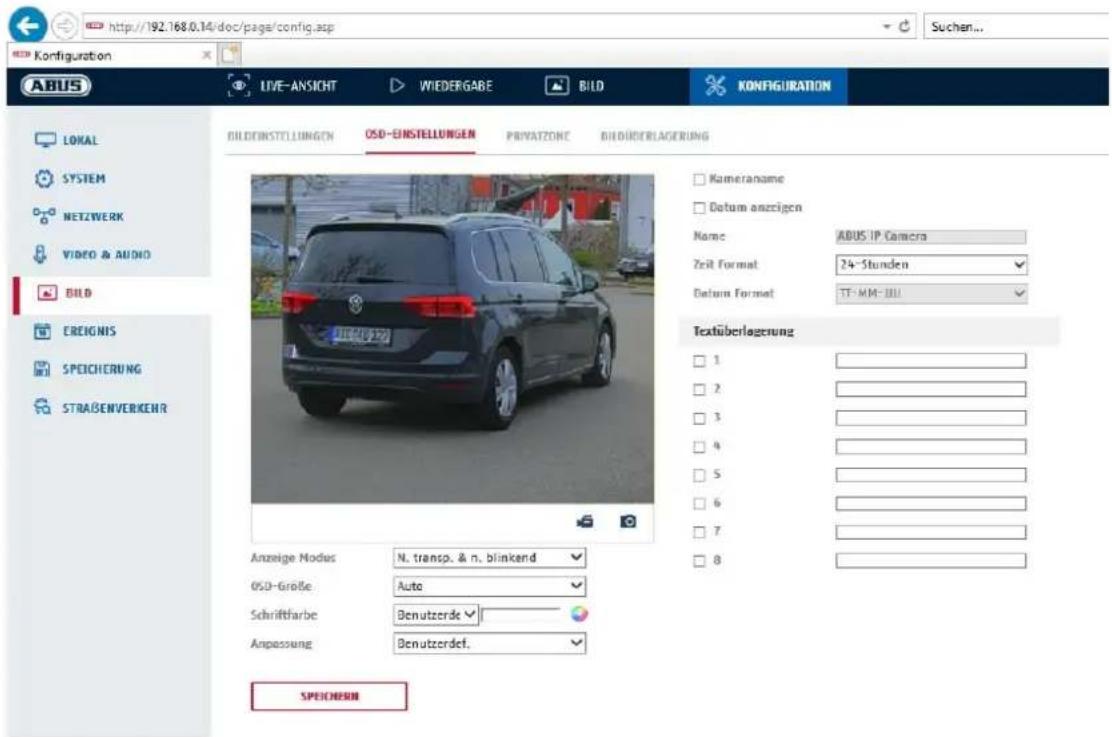

8.5.2 OSD-Einstellungen....51
8.5.3 Privatzonen-Maskierung 52

8.5.4 Bildparameterwechsel....52

8.6 Ereignisse ....53

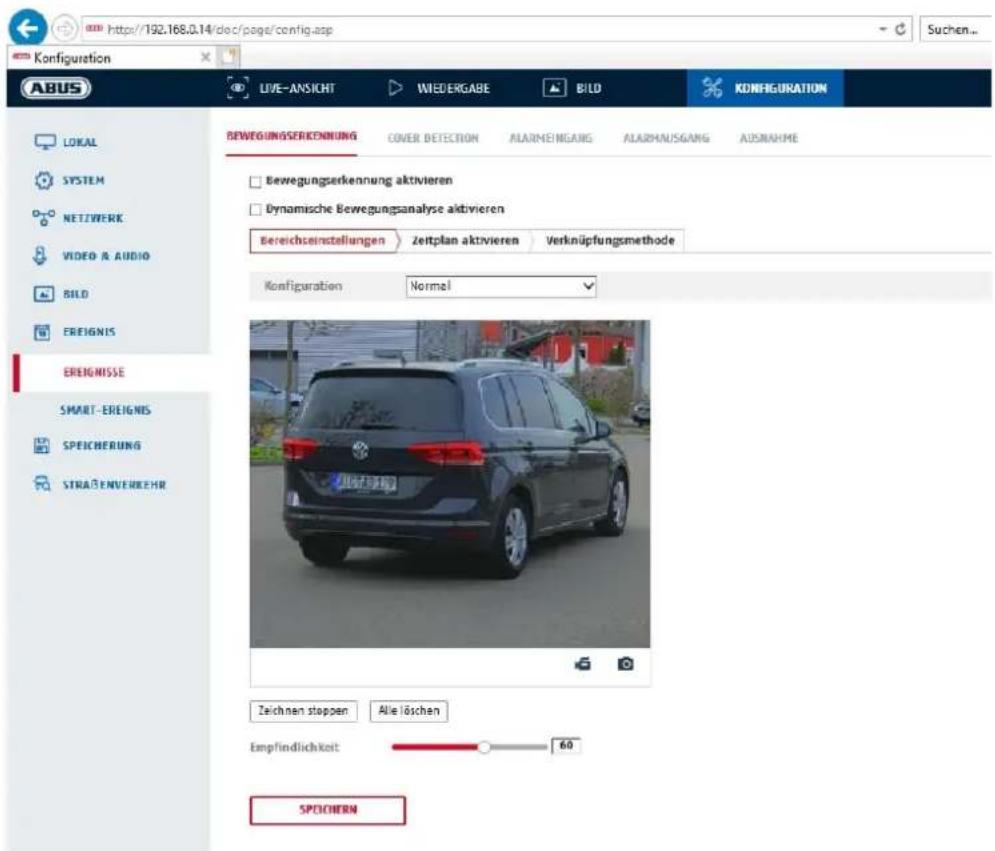

8.6.1 Bewegungserkennung ....53

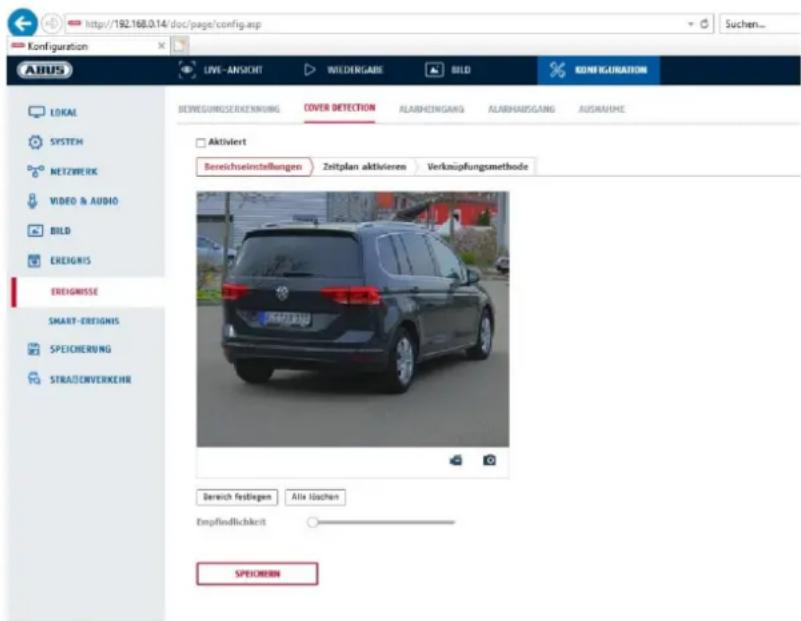

8.6.2 Sabotageüberwachung / Cover Detection 55
8.6.3 Alarmeingang (IPCA54572A)....56

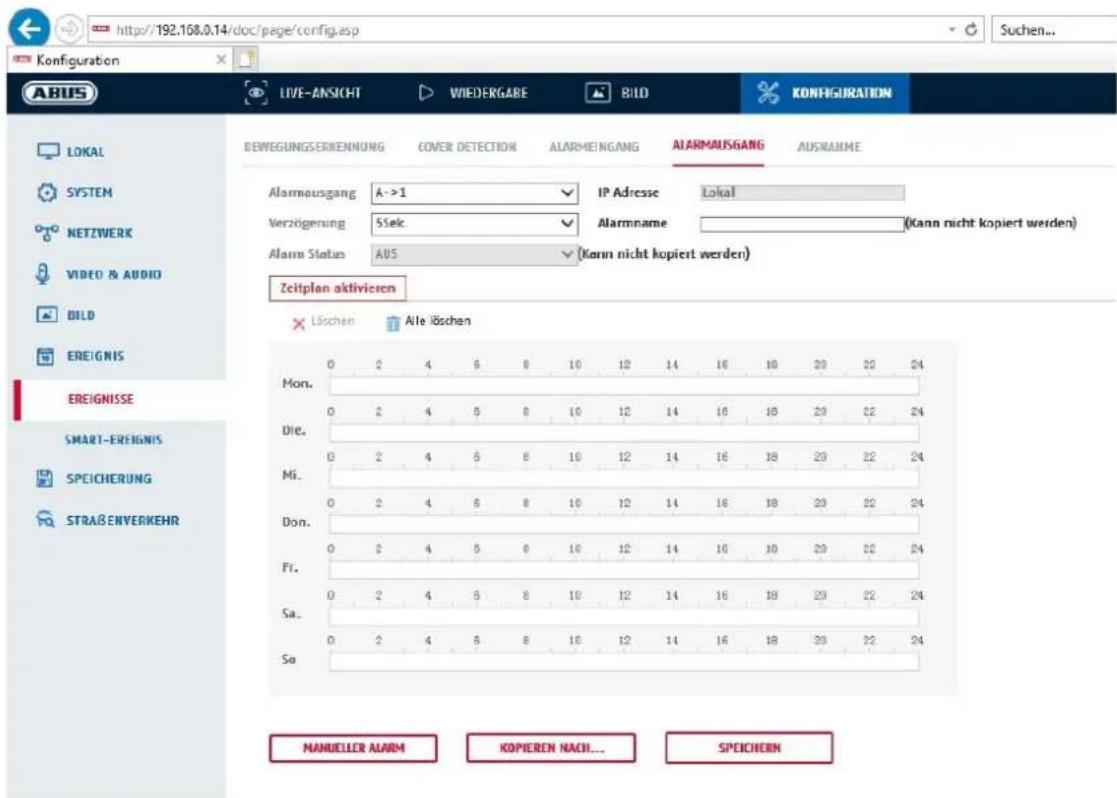

8.6.4 Alarmausgang (IPCA54572A) 58
8.6.5 Ausnahme....59
8.6.6 Blitzlicht-Alarmausgabe (IPCA54572A) 59

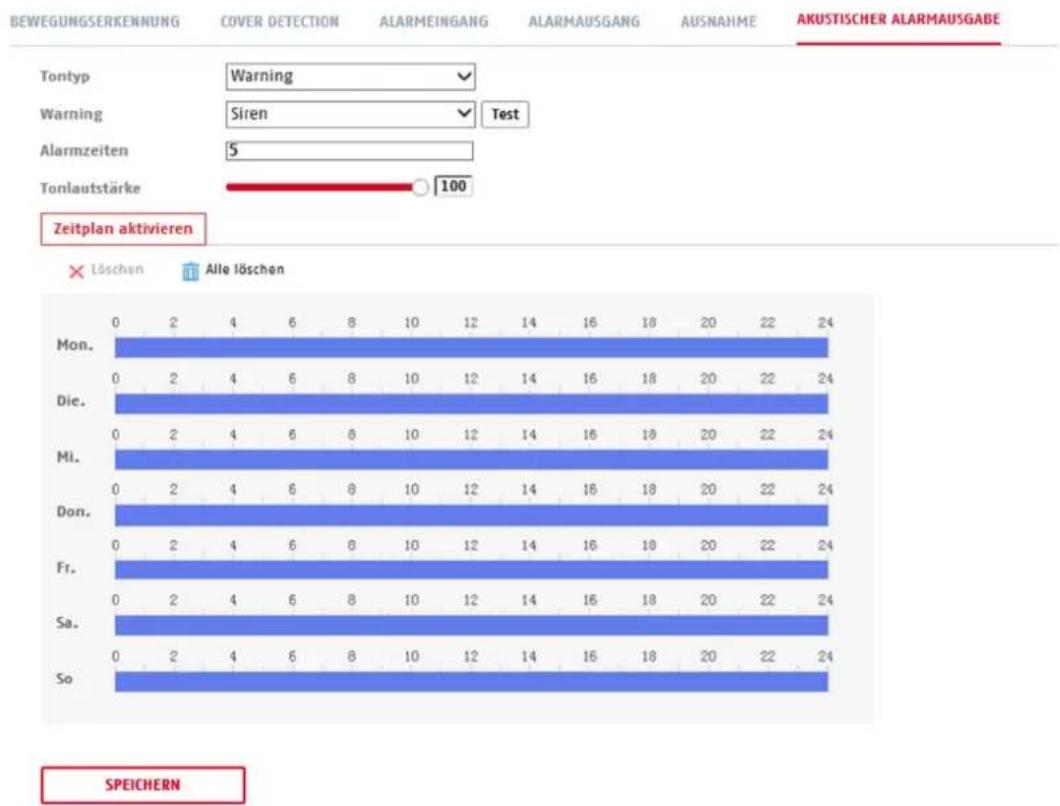

8.6.7 Akustische Alarmausgabe (IPCA54572A) 59

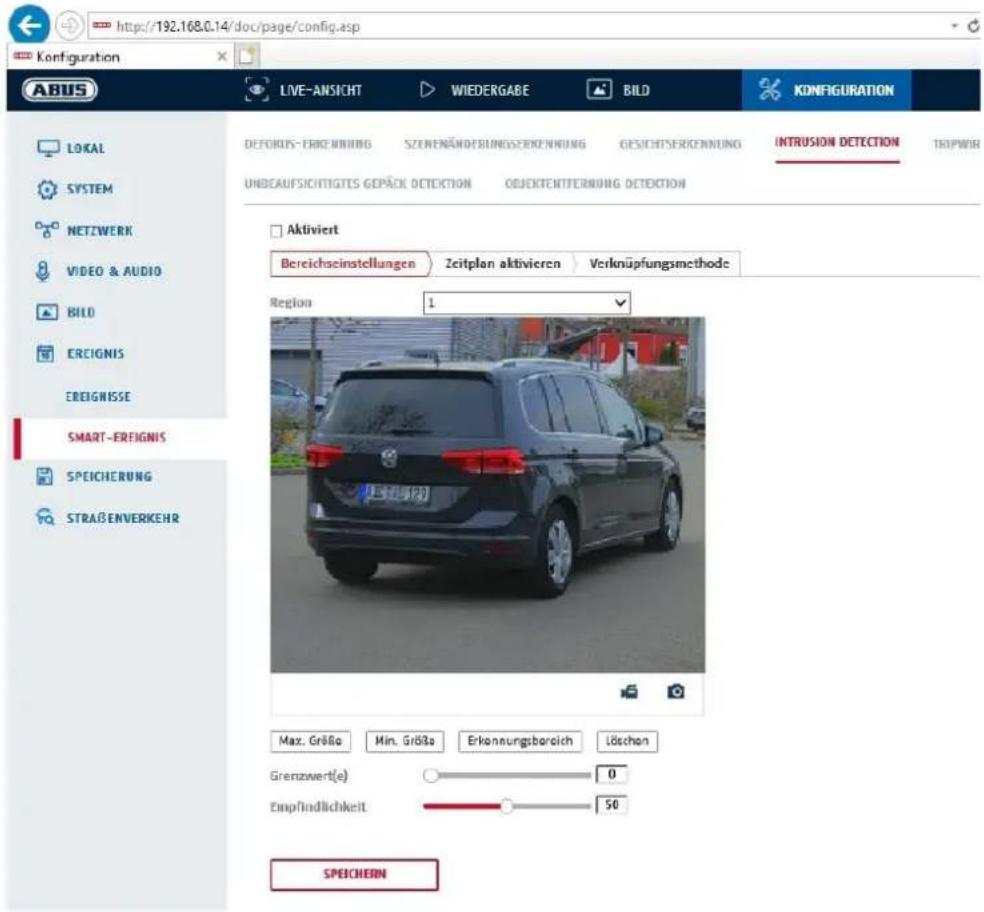

8.6.8 Intrusion Detection 61

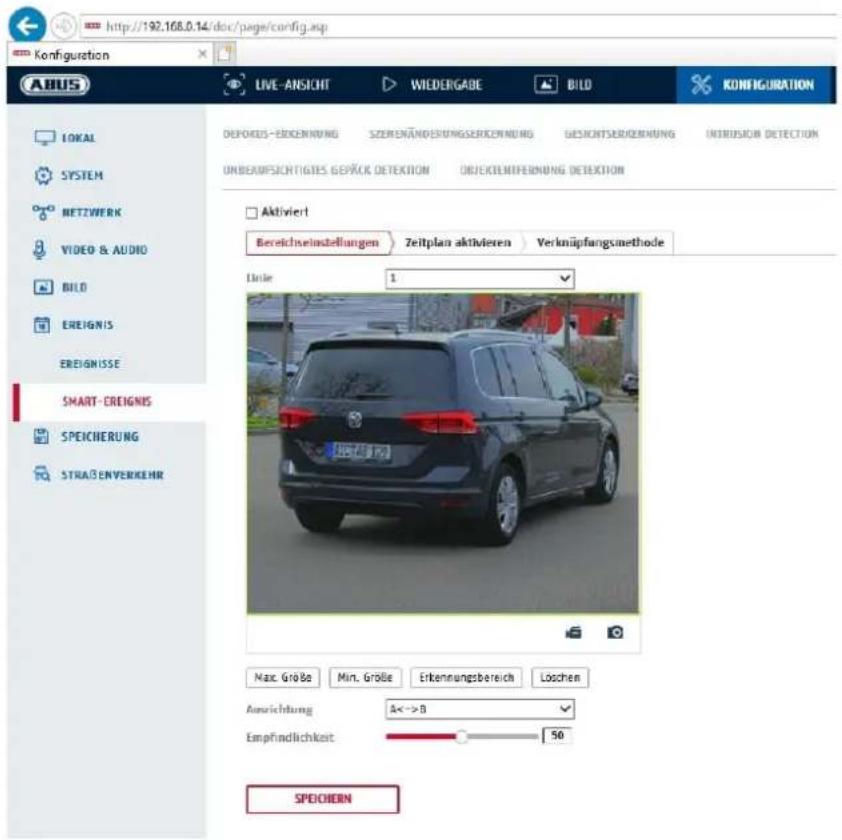

8.6.9 Tripwire 63

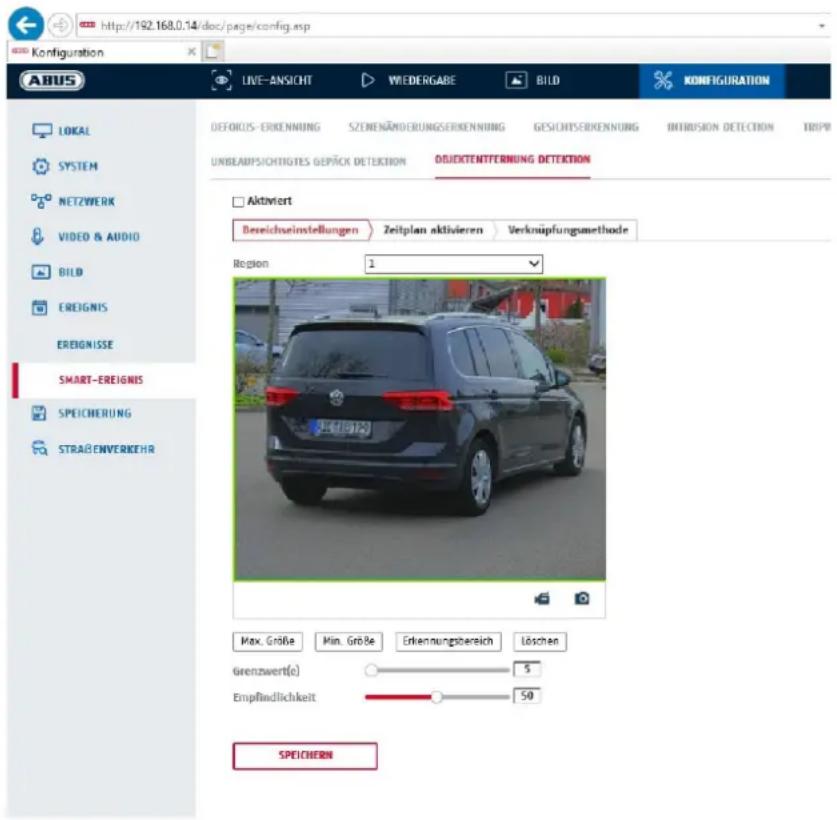

8.6.10 Bereichseingang Detektion 65

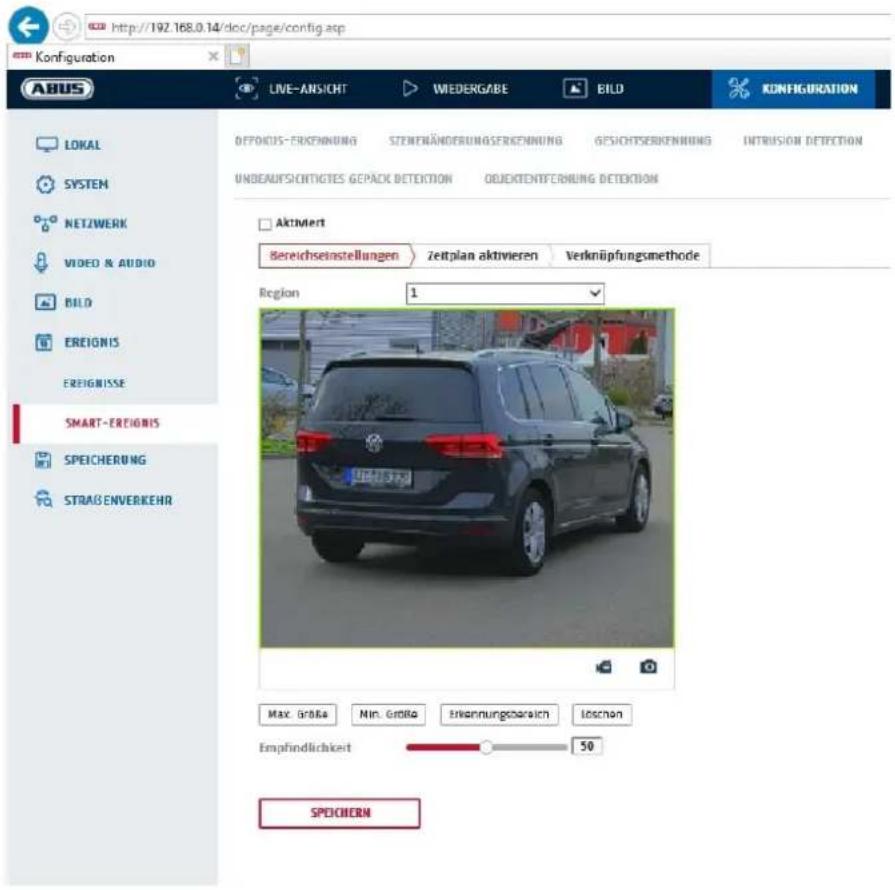

8.6.11 Bereichsausgang Detection 67

8.7 Speicherung....70

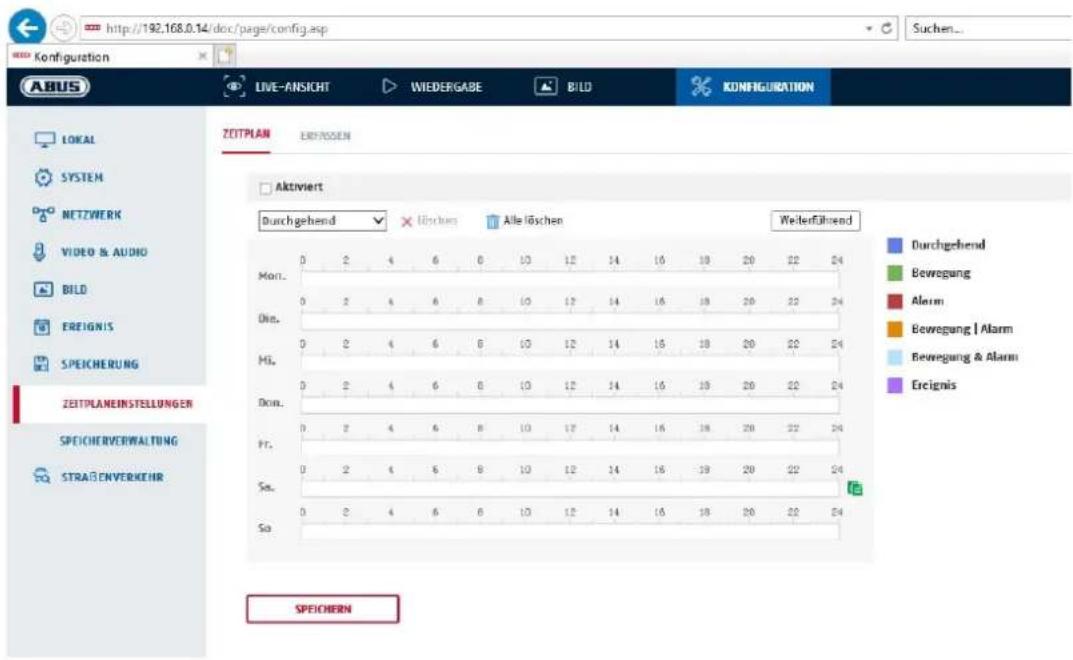

8.7.1 Aufzeichnungszeitplan....70

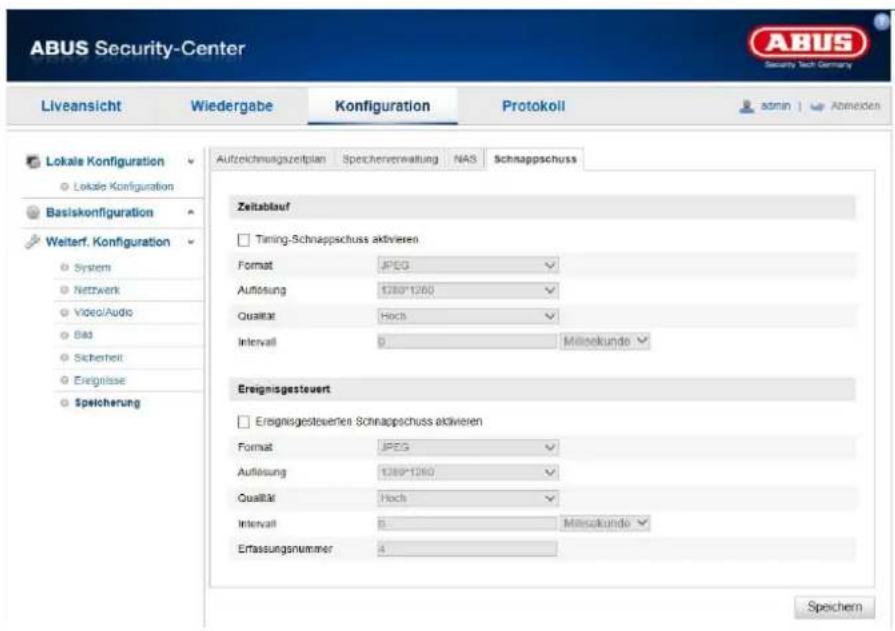

8.7.2 Erfassen / Einzelbild....71

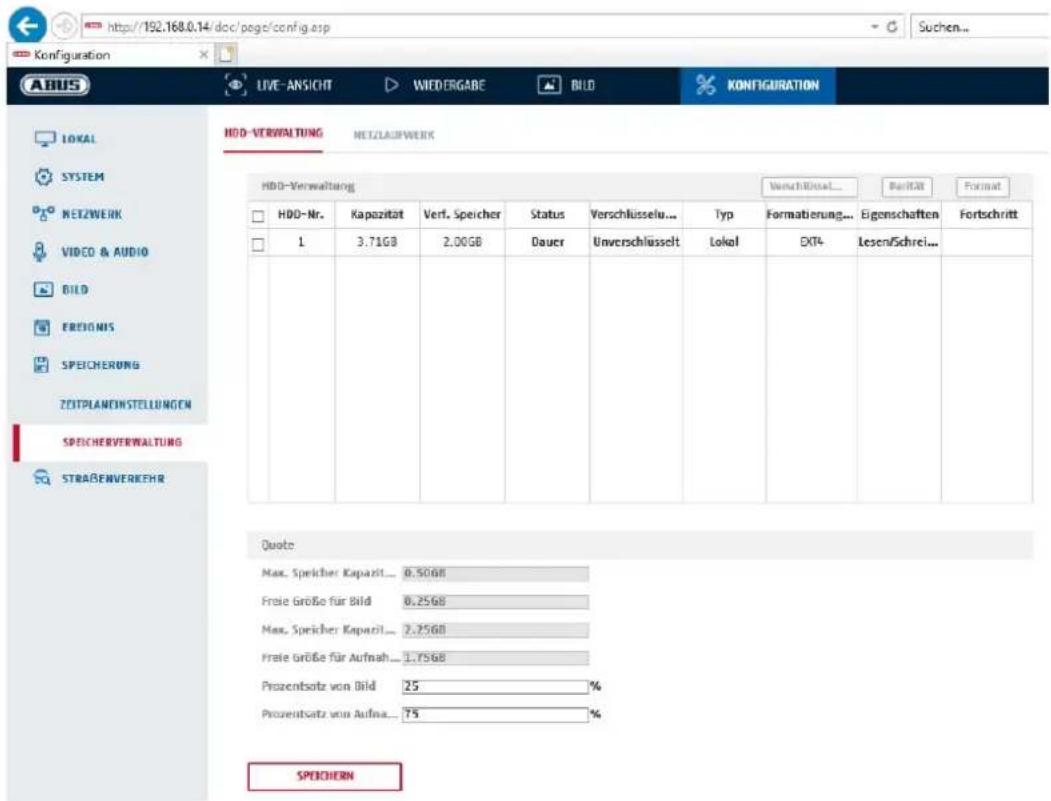

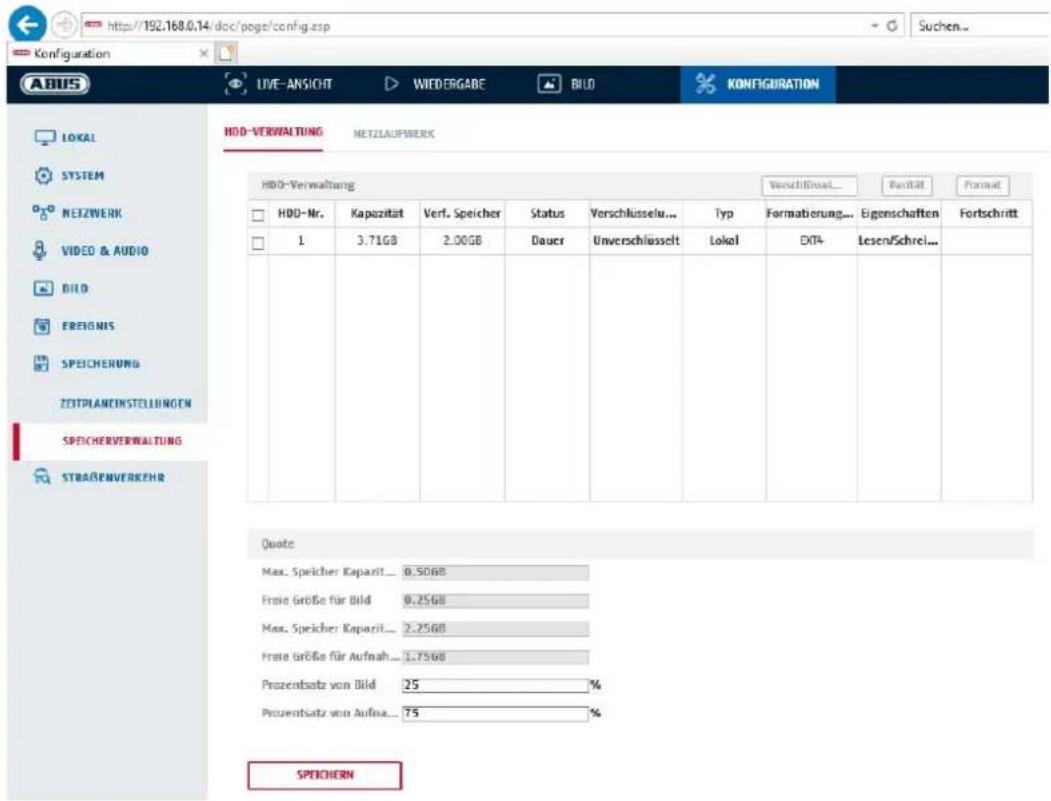

8.7.3 Speicherverwaltung....72
8.7.4 NAS....72

9. Wartung und Reinigung....73

9.1 Wartung....73
9.2 Reinigung....73

10. Entsorgung....73

11. Technische Daten....74

12. Open Source Lizenzhinweise ....74

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw. Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

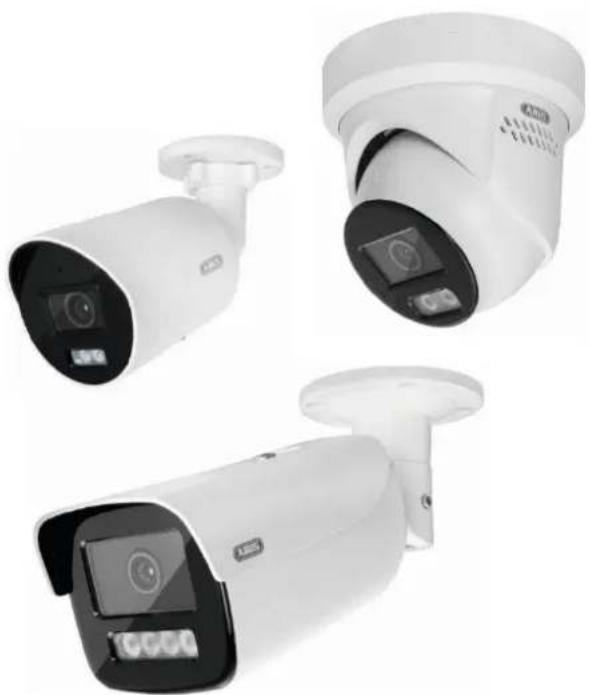

3. Merkmale und Funktionen

Artikel-Nr.	Bauform	Gehäusefarbe	Auflösung	Objektiv Brennweite	Mikrofon	Alarmeingang, Alarmausgang
IPCA34512A	Mini Tube	weiß 4 MPx	2.8 mm √	-
IPCA34512B	Mini Tube	weiß 4 MPx	4.0 mm √	-
IPCA34612A	Mini Tube	schwarz 4 MPx	2.8 mm √	-
IPCA54512A	Dome weiß	4 MPx 2.8 mm √		-
IPCA54512B	Dome weiß	4 MPx 4.0 mm √		-
IPCA54612A	Dome schwarz	4 MPx 2.8 mm √		-
IPCA64512A	Tube weiß	4 MPx 2.8 mm -	-
IPCA64512B	Tube weiß	4 MPx 4.0 mm -	-
IPCA64612A	Tube schwarz	4 MPx 2.8 mm - -
IPCB54572A	Dome	weiß	4 MPx	2.8 mm	√	√

Die effektive IR bzw. Weißlicht Reichweite ist abhängig vom Einsatzort. Licht absorbierende Oberflächen oder keine Licht reflektierende Objekte im Blickfeld reduzieren die IR/Weißlicht Reichweite bzw. bedingen ein zu dunkles Videobild. Ferner können reflektierende Objekte in direkter Kameranähe (Dachrinne, Wand) störende Reflektionen im Bild zur Folge haben.

4. Gerätebeschreibung

Weitere Informationen zu Anschlüssen und dem korrekten Verbau der IP Kamera finden Sie in der Installationsanleitung, verfügbar unter www.abus.com.

5. Beschreibung der Anschlüsse

Weitere Informationen zu Anschlüssen und dem korrekten Verbau der IP Kamera finden Sie in der Installationsanleitung, verfügbar unter www.abus.com.

6. Erstinbetriebnahme

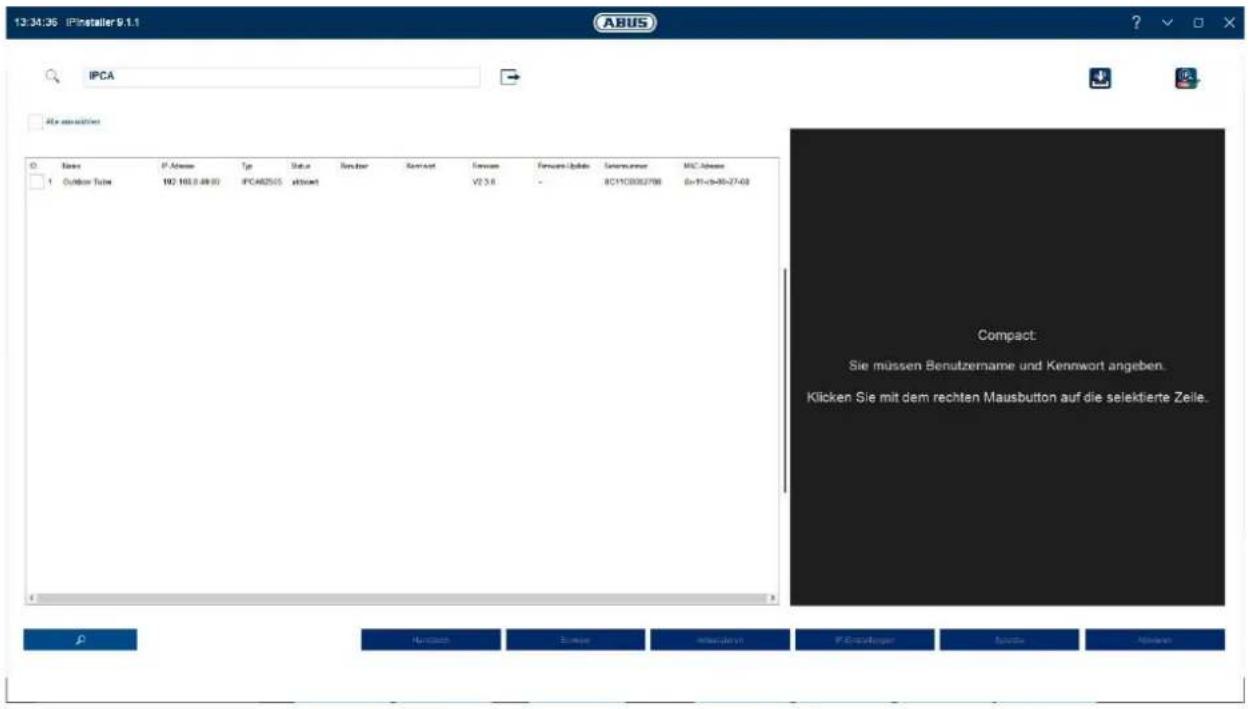

6.1 Verwendung des ABUS IP Installers zur Kamerasuche

Installieren und starten Sie den ABUS IP Installer. Dieser ist über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar.

Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. Die IP-Einstellungen der Kamera können über den IP Installer geändert werden.

Über die Schaltfläche „Browser“ kann eine zuvor gewählte Kamera direkt im Internet-Browser geöffnet werden (es wird der als Standardbrowser unter Windows eingestellte Browser verwendet).

13:34:35 IPinstaller 9.1.1 ABUS IPCA All reabilittes Name IP Address Typ Status Renolder Serpass Exposes Frenza Ublate Serpassware MAC Address 1 Outdoor Tube 102.163.8.48.02 IPC402515 attribnet V2 3.8 - BC11C00X2708 0x-91-cb-36-27-43 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zeile.

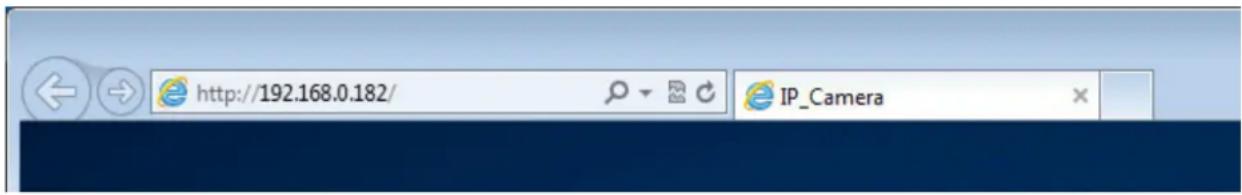

6.2 Zugriff auf die Netzwerkkamera über Web-Browser

Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet-Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden.

http://192.168.0.182/ IP_Camera

6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten

Funktionselement	Beschreibung
	Vorgenommene Einstellungen auf der Seite speichern.Es ist darauf zu achten, dass Einstellungen nur nach Drücken der Schaltfläche für das Speichern übernommen werden.
	Funktion aktiviert
	Funktion deaktiviert
	Listenauswahl
	Eingabefeld
	Schieberegler

6.4 Video-Plugin installieren

Internet Explorer

Für die Videodarstellung im Internet-Explorer wird ein sogenanntes ActiveX Plugin verwendet. Dieses Plugin muss im Browser installiert werden. Eine Entsprechende Abfrage für die installation erscheint direkt nach Eingabe von Benutzername und Passwort.

Falls die Installation des ActiveX Plugins im Internet Explorer geblockt wird, so ist es nötig die Sicherheitseinstellungen für die ActiveX Installation/Initialisierung zu reduzieren.

Für die Videodarstellung in diesen Browsern wird ein weiteres Video-Plugin benötigt. Im oberen rechten Bereich der Live-Ansicht wird dieses Plugin zum Download und zur Installation auf dem PC angeboten.

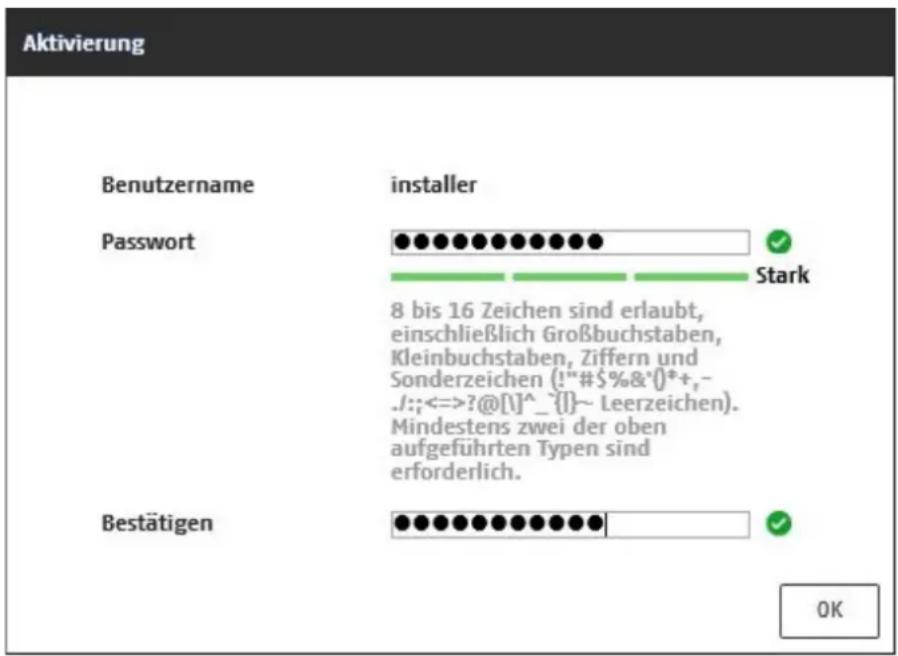

6.5 Erstpasswortvergabe

Aus IT-Sicherheitsgründen wird gefordert ein sicheres Kennwort mit entsprechender Verwendung von Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden.

Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen.

Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen:

• 8-16 Zeichen
• Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen (!“#\$%&()”+,-./;;<=>?@[V]^{}\~Leerzeichen)
• 2 verschiedene Arten von Zeichen müssen verwendet werden

Aktivierung Benutzername installer Passwort Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&'()*+,- ./:;<=>?@[1]^-_{}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

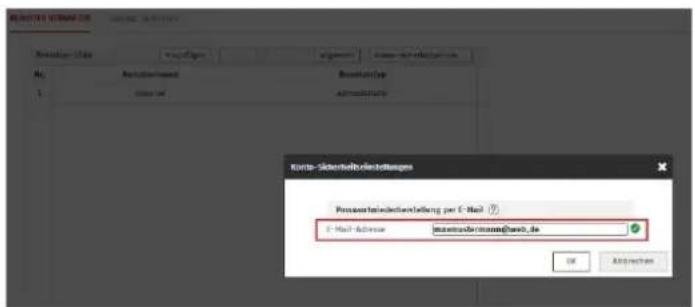

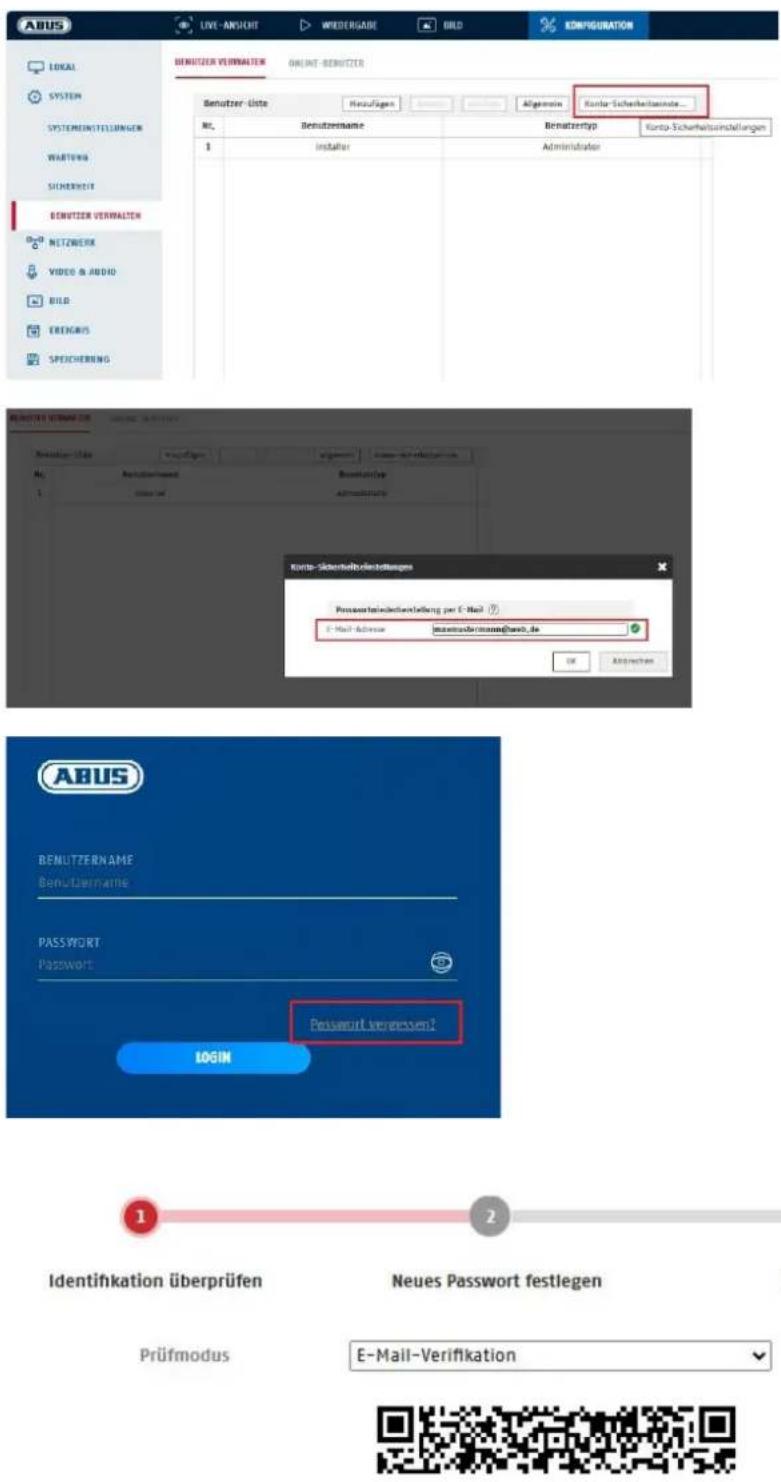

Nach der Erstpasswortvergabe sollten Sie als Nächstes sofort eine E-Mail Adresse in den Konto-Sicherheitseinstellungen hinterlegen.

Über diese E-Mail Adresse können Sie, im Falle dass Sie das Administrator Passwort vergessen haben, einen Rücksetzcode für das Passwort erhalten. Dazu muss die Scan-Funktion für einen QR Code in der Link Station App verwendet werden (man muss dazu keine Link Station Konto besitzen).

Weiter Informationen siehe Abschnitt „Konto-Sicherheitseinstellungen“ (Abschnitts 8.2.4.2).

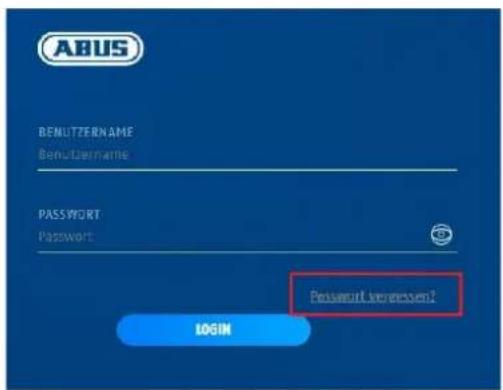

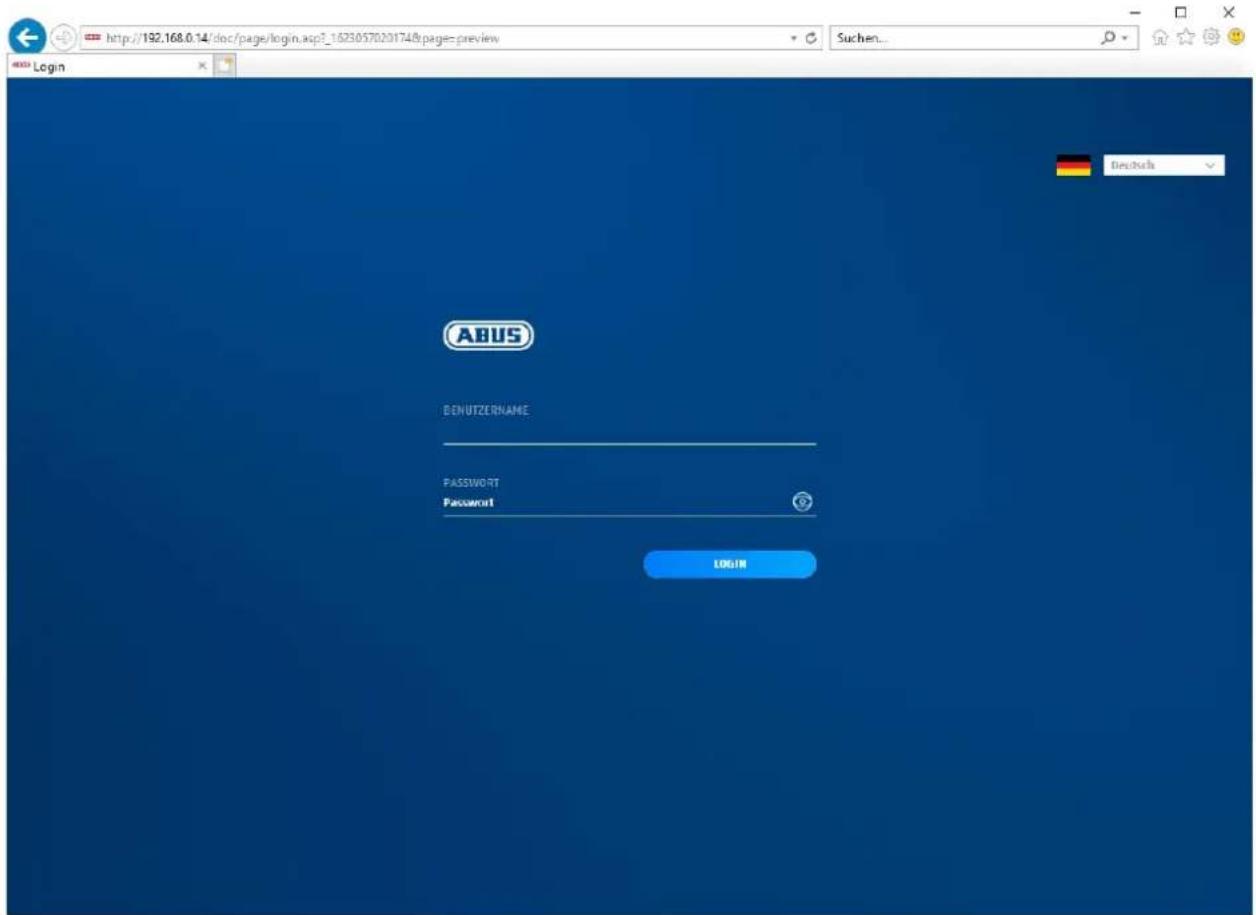

6.6 Startseite (Login-Seite)

Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite.

http://192.168.0.14/doc/page/login.asp?1623057020174&page=preview Login AEBUS BENUTZERNAME PASSWORD Password LOGIN Deutsch

6.7 Benutzerkonten und Passwörter

Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard-Passwörter und der entsprechenden Privilegien:

Benutzertyp	Benutzername	Standard-Passwort	Privilegien
Administrator(für Zugriff über Web-Browser, Mobil-App oder Aufzeichnungsgerät)	installer		Vollzugriff
Betreiber		undergeben und veränderbar durch admin>	Individuell aktivierbar:LiveansichtWiedergabe SD/NASEinzelbildsuche SD/NAS(PT)Z SteuerungManuelle AufzeichnungNeustart2-Wege-AudioFormatieren der SD KarteParameteränderung in Einstellungen
Benutzer(für Zugriff über Web-Browser)			LiveansichtWiedergabe SD/NASEinzelbildsuche SD/NAS

6.8 Einbindung der Kamera in ABUS NVR

Folgende Daten sind für die Einbindung der Kamera in ABUS NVR notwendig:

• IP Adresse / Domänenname
• Server Port (Standard 8000)
- Benutzername: installer
• Passwort: (vergeben und veränderbar durch Installer)

6.9 Einbindung der Kamera in ABUS Link Station App

Über P2P Cloud Funtion:

• QR Code oder 9-stelliger Teil der Software-Seriennummer
  ( Beispiel: IPCS6213020210121AAWRF12345678 )
• Vergebenes Passwort für die P2P-Cloud Funktion

Alternativ:

Folgende Daten sind für die Einbindung der Kamera über die IP Adresse notwendig:

• IP Adresse / Domänenname
• Server Port (Standard 8000)
- Benutzername: installer
• Passwort: (vergeben und veränderbar durch Installer)

6.10 Einbindung der Kamera in ABUS CMS

Folgende Daten sind für die Einbindung der Kamera in ABUS CMS Software notwendig:

• IP Adresse / Domänenname
- http Port (Standard 80)
- rtsp Port (Standard 554)
- Benutzername: installer
- Passwort: (vergeben und veränderbar durch Installer)

6.11 Hinweise zur Installation bei Verwendung der Objekterkennung

Die Objekterkennung der Kamera kann Menschen und Fahrzeuge als Objekt erkennen. Andere Störeinflüsse werden dadurch ignoriert.

Hinweis: Die Objekterkennung erkennt die Strukturen von Menschen und Fahrzeugen, sie kann aber nicht die Echtheit einer Person oder eines Fahrzeuges beurteilen. Strukturen, die eine Ähnlichkeit haben können ebenfalls ald Mensch oder Fahrzeug erkannt werden.

Um eine optimale Performance der Objekterkennung zu erreichen sind bestimmte Rahmbedingungen bei der Installation bzw. beim Sichtfeld der Kamera zu beachten.

1. Die Installationshöhe der Kamera sollte zwischen 2.5 und 5 Meter gewählt werden. Die Neigung sollte 10 Grad nicht überschreiten.
2. Die Objekthöhe im gewählten Bildausschnitt muss zwischen 1/16 und 1/2 der Bildhöhe sein. Sind Objekte im Bild zu groß oder zu klein dargestellt, dann werden diese möglicherweise nicht korrekt erkannt.
3. Beachten Sie, daß unterhalb der Kamera ein bestimmter Bereich unüberwacht ist.
4. Die maximale Überwachungsdistanz in Abhängigkeit von der Brennweite der Kamera ist wie folgt:

Brennweite	Max. Überwachsdistanz
2.8 mm 10 m
4 mm 15 m
6 mm 22 m
8 mm 30 m
12 mm 40 m

1. Spiegelnde Oberflächen im Bildausschnitt können die Objekterkennung irritieren.
2. Achten Sie darauf, daß keine Äste oder Blätter im Nahbereich der Kamera im Bildausschnitt enthalten sind.
3. Domekameras mit Kuppeln sind für die Außenüberwachung mit Objekterkennung weniger gut geeignet, da in ihrer Kuppel Lichtstreuungen oder Lichtreflektionen entstehen können. Dies beeinflusst die Objekterkennung.
4. Verwenden Sie keine Objekterkennung in Bereichen mit entsprechend hoher Anzahl oder Frequenz von Objektiven (Menschen, Fahrzeuge). Es entsteht dadurch eine hohe Anzahl von Alarmen.
5. Beachten Sie, dass mensch- bzw fahrzeugähnliche Strukturen (z.B. Bilder von Personen) ebenfalls den Alarmdetektor in der Kamera auslösen lassen könnte (z.B. zurückgelassenes Werbebanner mit Personen darauf)

7. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Menüleiste Live-Ansicht ABUS LIVE-ANSICHT WIEDERGABE Live-Bildanzeige Steuerleisten

7.1 Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Live-Ansicht“ „Wiedergabe“, „Bild“ oder „Konfiguration“ aus.

Schaltfläche Beschreibung
		Anzeige des aktuell eingeloggten Benutzers
		Abmelden des Benutzers
Live-Ansicht		Livebild-Anzeige
Wiedergabe Wiedergaben		von Videodaten auf der microSD Karte
Bild		Bildabruf von gespeicherten Einzelbildern (z.B. erfasste Kennzeichen)
Konfiguration		Konfigurationsseiten der IP Kamera

7.2 Live-Bildanzeige

Mittels Doppelklicks können Sie in die Vollbildansicht wechseln. Unten links in der Steuerleiste befindet sich eine Schaltfläche zum Anpassen des Anzeigeformates.

Schaltfläche Beschreibung
	4:3 Ansicht aktivieren
	16:9 Ansicht aktivieren
	Originalgröße anzeigen
	Ansicht automatisch an Browser anpassen

7.3 Steuerleiste

Schaltfläche Beschreibung
	Videostream-Auswahl
	Video Plugin Auswahl (installiertes ABUS_IPC_Web_Plugin oder Quicktime Video Plugin)
	Aktivieren des Mikrofons am PC zur 2-Wege-Audio-Kommunikation
[A02T]	Pixelzähler (Funktion zur Ermittlung der minimalen horizontalen Pixelanzahl eines Kennzeichens)
[C25T]	Liveanzeige starten / stoppen
[YWTY]	Sofortbild (Momentaufnahme) auf PC
[G02X]	Manuelle Aufzeichnung auf PC starten / stoppen
[Z48Z]	Digitaler Zoom
	Aktivieren des Lautsprechers am PC, inkl. Lautstärkeeinstellung
[ZCHT]	Objektiv Zoom - / Zoom + (falls vorhanden)
	Objektiv Fokus - / Fokus + (falls vorhanden)

7.4 Wiedergabe

In diesem Menü können aufgezeichnete Aufnahmen von dem entsprechend eingebundenen Datenträger bzw. Laufwerk gesucht und auf den PC heruntergeladen werden (z.B. SD-Karte).

Schaltfläche Beschreibung
	Wiedergabe stoppen
	Wiedergabegeschwindigkeit reduzieren
	Pause
	Wiedergabegeschwindigkeit erhöhen
	Wiedergabe bildweise vorwärts
	Einzelbild auf PC speichern
	Video-Clip Funktion
	Digitaler Zoom (auch während der Wiedergabe)
	Aktivieren des Lautsprechers am PC, inkl. Lautstärkeeinstellung
	Herunterladen von aufgezeichneten Videodateien
	Kalender mit Tagesauswahl. Ein blaues Dreieck zeigt, dass Aufnahmen an diesem Tag vorhanden sind.
	Markierung des Aufnahmetyps (Daueraufnahme, Ereignisaufnahme)

Es ist eventuell nötig, den Browser mit sog. Admin-Rechten zu starten, um Dateien erfolgreich auf dem PC zu speichern.

Wiedergabe Abus LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT Kanelinr.: 1 Status: So Mo Di Mi Do Fr Sa 26 27 18 29 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 SUCHEN Wiedergabezelt einstellen 00 : 00 : 00 2021-10-13 08:47:06 Befehl Durchgehend Alarm Manuell

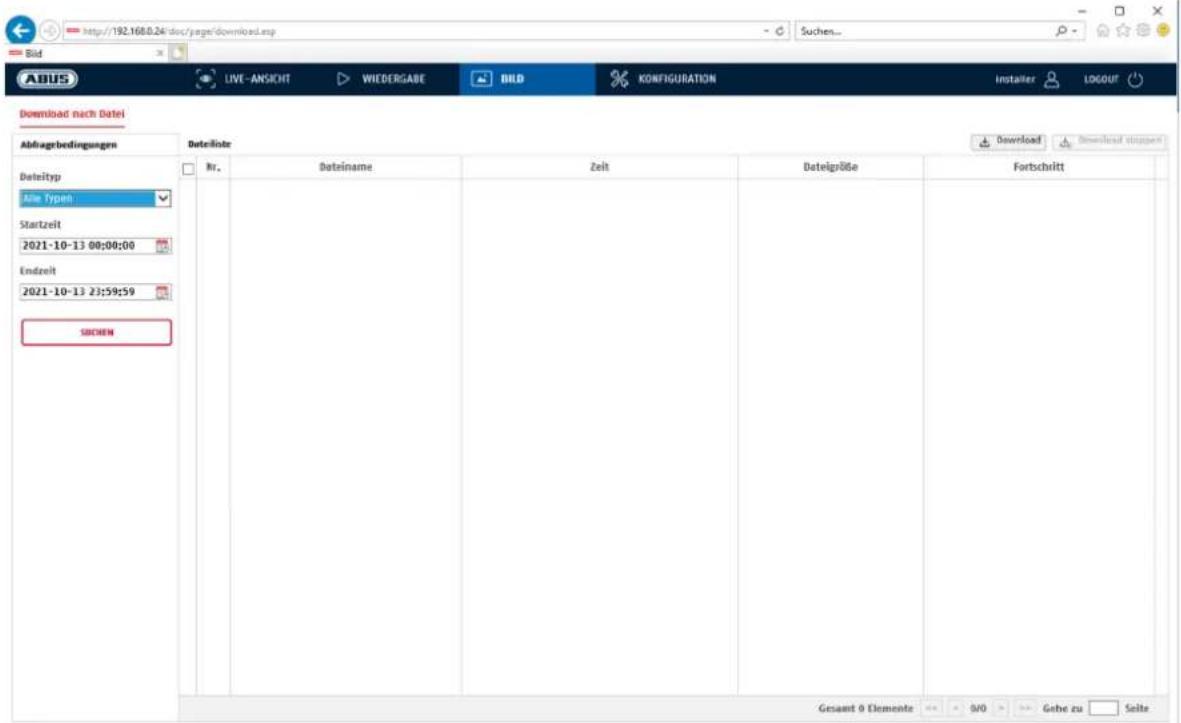

7.5 Bild

In diesem Menü können Einzelbilder von dem entsprechend eingebundenen Datenträger bzw. Laufwerk auf den PC heruntergeladen werden (z.B. SD-Karte).

Dateityp: Wählen Sie den Ereignistyp aus, welcher die Speicherung des Einzelbildes veranlasst hat und nach dem Sie suchen möchten

Startzeit / Endzeit: Datum- und Zeiteingrenzung

Suchen: Suche starten

Download: Markieren Sie zunächst die Dateien, welche Sie herunterladen möchten.

Drücken Sie diese Schaltfläche, um das Herunterladen zu starten.

Es ist eventuell nötig, den Browser mit sog. Admin-Rechten zu starten, um Dateien erfolgreich auf dem PC zu speichern.

http://192.168.0.24/doc/page/download.asp Bod LIVE-ANSICHT WIEDERGABE BIBD KONFIGURATION Installer LOGOUT Download nach Datel Abfragsbedingungen Deteilnste Dateityp Alle typeln Startzeit 2021-10-13 00:00:00 Endzeit 2021-10-13 23:59:59 SICHEN Nv. Datename Zeit Deteigröße Fortschrift Gesamt 9 Elemente 0/0 Gohe zu Seite

8. Konfiguration

8.1 Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

http://192.168.0.14/doc/page/config.asp Suchen... Configuration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRATENVERKEHR Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wiedergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG BMP Regeldaten beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsgatei Aufz.-Dategröße 256M 512M 1G Aufzeichnung speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Runtergeladene Datei speicher... C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Bild/Bischn.-Einst. Live-Schnappsch. sichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Schnappschuss bei Wiedergabe... C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Clips speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen SPEICHERN

Live-Ansicht Parameter

Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen.

Protokoll

TCP: Transmission Control Protokoll: Übertragunsprotokoll mit Absicherung gegenüber Übertragungsfehlern. Bei Fehlübertragung werden Pakete neu gesendet. Bei zu hoher Fehlerhäufigkeit ist dieses Protokoll aber negativ für die Echtzeitübertragung.

UDP: Echtzeit Audio- und Video Übertragung ohne Sicherungsmechanismus

MULTICAST: Verwendung des Multicastprotokolls (die Netzwerkkomponenten müssen Multicast unterstützen). Weitere Multicast Einstellungen befinden sich unter Konfiguration / Netzwerk.

HTTP: Steuer- und Videodaten werden über den http Port getunnelt.

Live-Ansicht-Performance

Hier können Sie die Einstellung der Performance für die Live Ansicht vornehmen.

Live-Indikator (Rules Information)

Sobald diese Funktion aktiviert ist, dann wird bei verwendeter und ausgelöster Bewegungserkennung ein Rahmen um den ausgelösten Bereich im Livebild angezeigt.

Bildformat

Einstellung, in welchem Format das Einzelbild aus der Liveansicht (Schaltfläche Sofortbild) gespeichert werden soll (JPEG, BMP).

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Aufzeichnung-Dateigröße

Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier können Sie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\DownloadFiles

Bild-Speich.-Einstellungen

Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackFiles

8.2 System

8.2.1 Systemeinstellungen

8.2.1.1 Basisinformation

http://192.163.0.14/doc/page/config.rsp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNIEIT RENNUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNES SPEICHERUNG STRATENVERKETR BASISINFORMATION 2017EINSTELLUNGEN DSF RS-732 RS-ABS METADATENTINSTELLUNGEN ÜBER Gerätenname IP CAMERA Nr. 88 Modell IPCS62110 Serienur. IPCS6213020210121AAWRFS5643505 Firmware Version V5.6.11 build 210416 Codierungversion V7.3 build 200602 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HODs 1 Anzahl Alasmeirgänge 2 Anzahl Alarmausgänge 2 Firmware-Version Basis C-B-N3-0 SPEICHERN

Basisinfo

Gerätename:

Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen.

Modell:

Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl HDDs/SDs:

Anzahl der installierten Speichermedien (SD-Karte, max. 1)

Anzahl Alarmeingänge:

Anzeige der Alarmeingang-Anzahl

Anzahl Alarmausgänge:

Anzeige der Alarmausgang-Anzahl

8.2.1.2 Zeiteinstellungen

http://192.168.0.14/doc/page/config.asp Abus LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERREIT BENUTZER VERWALTEM NETZWIERK VIDEO & AUDIO BILD EREIGNIS SPEICHNERG STRAJSEVERKEHR LIVE-ANGURT WIEDENGAGDE OBLD KONFIGURATION AUTALLER LOGOLT BAS/INFORMATION ZEITEINSTELLUNGEN DST RS-352 RS-485 METADATENFENSTEIJNGEN ÜBER Zeitzone (b.MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse pool.ntp.org MTP Port 123 Interwall 1946 Minute(p) Test Manuelle Zeitsonchonsierung Manuelle Zeitsonchonsierung Geräferzeit 2021-06-07T11:40:32 Zeiteinstellung 2021-06-07T11:40:30 Synchronkierung mit Computerzeit SPRINGENIN

Zeitzone

Auswahl der Zeitzone (GMT)

Zeiteinstellungsmethode

NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren. Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

NTP-Aktualisierungsintervall

1-10080 Min.

Man. Zeitsynchron.

Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung.

Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.1.3 DST / Sommerzeit

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) ✓ SPEICHERN

Sommerzeit

Sommerzeit aktivieren

Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.

Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.1.4 RS-232

Die RS-232 Schnittstelle für Servicezwecke.

8.2.1.5 VCA-Ressource

Die IP Kamera kann in 2 verschiedenen Modi betrieben werden. Diese Einstellung hat direkten Einfluss auf bestimmte Features bzw. Menüanzeigen im Browser.

Smart-Ereignis-Modus (Standard):

In diesem Modus stehen nur 2 Video-Streams zur Verfügung (1. und 2. Video-Stream). Für die meisten Anwendungen ist dies ausreichend.

Es stehen im Besonderen VCA Funktionen mit Objekterkennung (Mensch, Fahrzeug) zur Verfügung (z.B. Tripwire oder Intrusion Detection).

Überwachungsmodus: In diesem Modus stehen 3 Video-Streams zur Verfügung. VCA

Funktionen (Video-Content-Analyse) wie Tripwire oder Intrusion Detection stehen nicht zur Auswahl bereit. Alle Ressources des DSP werden auf die Erzeugung der Video-Streams verwendet.

8.2.1.6 Metadateneinstellungen

Metadaten sind Rohdaten der VCA Ereignisse (Intrusion Detection, Tripwire, Bereich Eingang, Bereich Ausgang).

Smart-Ereignis: Aktivierung der Sammlung von Metedaten für VCA Ereignisse

Regelbild und Zielbild auf Hintergrundbild überlagern:

Die Rahmen der Erkennungsregel und des Live erkannten Objektes werden auf das Ereignisbild bei der Speicherung mit eingeblendet.

Stream Regel aktivieren: Überlagerungsmöglichkeit der

Regelrahmen in Sub-Stream des Video-Streams.

8.2.1.7 Über / Lizenzinformationen

Anzeige von Lizenzinformationen

8.2.2 Wartung

8.2.2.1 Upgrade und Instandhaltung

http://192.156.0.14/doc/page/config.asp Configuration LUYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT DENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWAFTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Wieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätea... Konf.-Datei Imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard

Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf. Datei imp.

Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konf.-Datei exp.

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade

Firmware

Wählen Sie den Pfad aus um die Kamera mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Automatischer Neustart

Automatischer Neustart aktivieren / Neustart-Zeit:

Ein automatischer Neustart ist einmal pro Woche möglich. Wählen Sie dazu den Tag und die Uhrzeit aus.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.2.2 Protokoll

In diesem Punkt können Log-Informationen der Kamera angezeigt werden. Damit Log-Informationen gespeichert werden muss eine SD-Karte in der Kamera installiert sein.

8.2.2.3 Sicherheits-Audit-Protokoll

Dieses Protokoll zeigt mehr Details über die Zugriffe von Clients auf die Kamera. Diese Liste kann als Excel Dateil exportiert werden.

Alternativ können die Log-Informationen direkt an eine TCP Server (Log Server) geschickt werden (z.B. mittels der Software „Hercules SETUP utility“ von „HW-group.com“).

Weiterhin ist es auf dieser Menüseite möglich ein selbstsigniertes Zertifikat zu erstellen oder ein CA Zertifikat hochzu laden.

8.2.3 Sicherheit

8.2.3.1 Authentifizierung

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

In diesem Menüpunkt können Einstellungen zur Sicherheit bzw. Verschlüsselung des Zugriffs auf die Web-Seite der Kamera sowie den Abruf des Videostroms über das RTSP Protokoll vorgenommen werden.

RTSP-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest“ wird empfohlen, falls der Client dies unterstützt. RTSP Digest Algorithmus: MD5 – kryptografische Hashfunktion SHA256 – In der Sicherheit verbesserte kryptografische Hashfunktion WEB-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest/basic“ bietet eine größere Kompatibilität zu verschiedenen Clients. WEB Digest Authentifizierung: MD5 – kryptografische Hashfunktion SHA256 – In der Sicherheit verbesserte kryptografische Hashfunktion

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.3.2 IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert. Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolg über das Format xxx.xxx.xxx.xxx.

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERW IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

8.2.3.3 MAC-Adressfilter

Die Funktionsweise ist analog zum IP-Adressfilter, aber angewendet auf MAC Adressen.

8.2.3.4 Sicherheitsdienst

http://192.168.0.14/doc/page/ccnfig.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZierung IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATS/VERWALTUNG □ SSH aktivieren □ Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN BENUTZER VERWALTEN

SSH aktivieren

Diese Funktion aktiviert den Telnet Port und das Telnet Protokoll.

Sperre für illegale Anmeldung aktivieren

Bei Aktivierung dieser Funktion wird bei Falscheingabe (3x ... 20x) von Benutzername oder Passwort der Kamerazugriff über die Web-Oberfläche gesperrt.

8.2.3.5 Erweiterte Sicherheit

Steuerungszeitüberschreitung aktivieren: Erfolgt keine aktive Bedienung der Kamera über die Web-Oberfläche für eine gewisse Zeit (1 – 60 Min., Standard 15 Min.), dann wird der Benutzer abgemeldet.

8.2.3.6 Zertifikatsverwaltung

In diesem Menü können folgende Zertifikate und Keys in die Kamera hochgeladen werden, um diese anschließend in der gewünschten Netzwerkfunktion zu verwenden (z.B. 802.1X).

• Server- und Client-Zertifikate selbstsigniert
• Server- und Client-Zertifikate (Zertifikat und Key oder PKCS#12 Paket)
• Erstellung eines selbstsignierten Zertifikats
• CA Zertifikat

Weiterhin steht eine Funktion zur Alarmierung des Ablaufs eines Zertifikates zur Verfügung. In diesem Fall kann bis zu 1 – 30 Tage vor Ablauf des Zertifikats alarmiert werden. Als Aktion der Alarmierung kann zwischen E-Mail Versand und Information über die ABUS CMS Software (diese muss dauerhaft mit der Kamera verbunden sein und aktiv sein) gewählt werden.

8.2.4 Benutzer verwalten

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOCAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNIEIT BENUTZER VERWALTEN ONLINE-BENUTZER BENUTZER-Liste Kinsuflügen Andarin Lüchon Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.

Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.

Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Benutzertyp

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.

Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

8.2.4.1 Online-Benutzer

Anzeige der aktuell eingeloggten Benutzer mit IP Adresse und Zeit der Aktivität.

8.2.4.2 Konto-Sicherheitseinstellungen

Nach der Erstpasswortvergabe sollten Sie als Nächstes sofort eine E-Mail Adresse in den Konto-Sicherheitseinstellungen hinterlegen.

Über diese E-Mail Adresse können Sie, im Falle dass Sie das Administrator Passwort vergessen haben, einen Rücksetzcode für das Passwort erhalten. Dazu muss die Scan-Funktion für einen QR Code in der Link Station App verwendet werden (man muss dazu keine Link Station Konto besitzen).

ABUS LIDKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERN BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD EREGRIS SPFICHERUNG BENUTZER VERWALTER BENUTZER-Date Neuflagen Algemein Kurta-Schaffertstehende... No. Benutzernname Benutzertyp Kurta-Schaffertssinstellungen 1 Installer Administrator ABUS BENUTZERNAME Benutzernname PASSPORT Password: Passortverpassen! Login 1 2 Identifikation überprüfen Neues Passwort festlegen Prüfmodus E-Mail-Verifikation

8.3 Netzwerk

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC-Einstell.

NIC-Typ

Wählen Sie die Einstellung für ihren Netzwerkadapter.

Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup;

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera.

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten

DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt.

Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt.

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server

Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

Domainnamen-Einstellungen

In diesem Menüpunkt kann eine dynamischer Domain-Name konfiguriert werden. Über diesen Namen kann die Kamera dann im lokalen Netzwerk angesprochen werden.

8.3.2 DDNS

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DONS PORT NAT MULTICAST DONS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benulzername Port 0 Password Bestätigen SPEICHERN

DDNS aktivieren: Das Setzen des Auswahlhakens aktiviert die DDNS-Funktion.

DDNS Typ: Wählen Sie einen Serviceanbieter für den DDNS Service aus (Standard: ABUS Server)

Server-Adresse: IP Adresse des Dienstanbieters (bei Option ABUS Server bereits ausgefüllt)

Domäne: Registrierter Hostname beim DDNS-Serviceanbieter (wenn vorhanden)

Port: Port des Service (wenn vorhanden)

Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter (ABUS Server Benutzer)

Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter (ABUS Server Kontopasswort)

8.3.3 Port

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST HTTP Port 80 RTSP Port 554 SRTP-Port 322 HTTPS-Port 443 Server Port 8000 Erweiterter SDK-Servic... 8443 WebSocket Port 7681 WebSockets Port 7682 SPEICHERN

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

Server Port

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Erweiterter SDK Service Port

Dieser Port wird für die verschlüsselte Kommunikation als Alternative zum Server Port benötigt.

WebSocket Port / WebSocket(s) Port

Diese Ports werde für die Videoanzeige in Browsern wie Google Chrome oder Mozilla Firefox verwendet. Die Installation eines zweiten Web-Plugsins ist dafür nötig.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.4 NAT

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DONS PORT NAT MULTICAST UPnP® aktivieren UPnP Name IPCS62130 - 2CA59C69B2SF GRUNDEINSTELLUNGEN Mapping Port Type Manuell Port Type Externes Port Externe IP-Adresse Internet Port Status HTTP 80 0.0.0.0 80 Ungültig HTTPS 443 0.0.0.0 443 Ungültig RTSP 554 0.0.0.0 554 Ungültig Server Port 8000 0.0.0.0 8000 Ungültig Erweiterter SDK... 8443 0.0.0.0 8443 Ungültig Websocket 7681 0.0.0.0 7681 Ungültig Websockets 7682 0.0.0.0 7682 Ungültig SRTP 322 0.0.0.0 322 Ungültig SPEICHERN

UPnP aktivieren: Aktivierung bzw. Deaktivierung der UPnP Schnittstelle. Bei Aktivierung ist die Kamera z.B. in der Windows Netzwerkumgebung auffindbar.

Name: Definition des Namens für die UPnP Schnittstelle (mit diesem Namen erscheint die Kamera z.B. in der Windows Netzwerkumgebung)

Mapping Port Type

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“.

Protokollname:

HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

Server Port (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

Nicht alle Router unterstützen die UPnP Port-Mapping Funktion (auch Auto UPnP genannt).

8.3.5 Multicast

Ein Multicast Server dient zur Vervielfältigung von Video-Streams für den Zugriff von mehreren Clients, ohne dass die IP Kamera zusätzlich dadurch belastet wird.

IP Adresse: IP Adresse des Multicast-Servers

Stream Typ: Auswahl des Video-Streams, welcher dem Multicast Server zur Verfügung gestellt wird

Videoanschluss: Video Port

Audioanschluss: Audio Port

8.3.6 SNMP

SNMP v1/2

SNMPv1 aktivieren: Aktivierung von SNMPv1

SNMPv2 aktivieren: Aktivierung von SNMPv2

SNMP-Community schreiben: SNMP-Community String für das Schreiben

SNMP-Community lesen: SNMP-Community String für das Lesen

Trap-Adresse: IP Adresse de TRAP Servers

Trap-Port: Port des TRAP Servers

SNMPv3 aktivieren: Aktivierung von SNMPv3

Benutzername lesen: Benutzername vergeben

Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Authent.-Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort: Kennwortvergabe

Benutzername schreiben: Benutzername vergeben

Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Auth.- Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort: Kennwortvergabe

SNMP Sonst. Einstellungen

SNMP-Port: Netzwerkport für den SNMP Dienst

8.3.7 FTP

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERIK GRUNDEINSTELLUNGEN ERWL. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR SRIP SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVER SRIP FTP-Protokoll FTP Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden.

Server-Adresse

Hinterlegen Sie hier die IPAdresse des FTP-Servers

Port

Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21.

Benutzername

Benutzername des Kontos, das im FTP-Server konfiguriert wurde

Kennwort

Passwort des Kontos, das im FTP-Server konfiguriert wurde

Bestätigen

Bitte geben sie hier das Passwort erneut ein.

Verzeichnisstruktur

Wählen Sie hier den Speicherort für die hochgeladenen Daten aus. Sie haben die Auswahl zwischen „Speichern im Stammverzeichnis.“; „Sp. im überg. Verz.“; „Sp. im unterg. Verz.“.

Überg. Verz.

Dieser Menüpunkt steht Ihnen nur zur Verfügung, falls unter Verzeichnisstruktur „Sp. im überg. Verz.“ oder „Sp. im unterg. Verz.“.ausgewählt wurde. Sie können hier den Namen für das übergeordnete Verzeichnis auswählen. Die Dateien werden in einem Ordner des FTP-Servers gespeichert.

Wählen Sie zwischen „Gerätename ben.“, „Gerätenr. ben.“, „Geräte-IP-Adr. ben.“

Unterverzeichnis

Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet. Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“.

Bildarchivierungsinterval

Über diese Funktion wird vermieden, dass zu vielen Bilddateien über die Zeit in einem Ordner sich befinden. Das Dateisystem des Servers kann eine solche große Menge an Dateien gegebenfalls nicht mehr verarbeiten oder anzeigen.

Beispiel: Die Einstellung „2 Tage“ speichert Bilder von 2 Tagen in einem Unterordner. Die Ordnerbezeichnung ist jeweils das Start und Enddatum dieses Zeitraumes.

Bildname

Der Bildname kann mit einem benutzerdefinierten Teilnamen am Anfang versehen werden (Präfix).

Bild hochladen

Markieren Sie „Bild senden“ um Bilder auf den FTP-Server hochzuladen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.8 E-Mail

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLL NETZWERKDienST ALARMSSERVER LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine □ Bildanhang Intervall 2 Sek. □ Authentifizierung Benutzername Password Bestätigen Empfänger Nr.Empfänger Empfänger Adresse ultimately Test 1 Test 2 Test 3 Test SPEICHERN

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender

Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googleapis.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

E-Mail-Verschlüsselung

Wählen Sie die vom E-Mail-Server gewünschte Verschlüsselung aus (SSL, TLS, STARTTLS)

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Bildanhang

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion, um sich mittels Authentifizierung am Server anzumelden.

Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger

Empfänger1 / Empfänger2

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.9 Cloud Zugriff / ABUS Link Station

Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig).

Aktivieren Sie die Funktion und vergeben Sie einen Verifizierungs-Code (6-12 Zeichen, A-Z, a-z, 0-9, min. 2 verschiedene Zeichentypen empfohlen).

Der QR Code kann anschließend in der ABUS Link Station APP abfotografiert werden.

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR LIVE-ANSICHT VÄDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode Benutzerdef. 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen aller drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

Push Funktion in ABUS Link Station APP

1. ABUS Link Station Funktion in IP-Kamera aktivieren
2. IP-Kamera über QR Code oder 9-stelligen Seriennummerteil zur ABUS Link Station App hinzufügen
3. Push Benachrichtigung in APP aktivieren (Mehr/Funktionseinstellungen/Push-Benachrichtigung)
4. "Alarmbenachrichtigung" in den individuellen Kameraeinstellungen in der Link Station App aktivieren.
5. Gewünschten Detektor in IP-Kamera aktivieren und konfigurieren (Bewegungserkennung, Tripwire oder Intrusion Detection)
6. "Ereignisgesteuerte Einzelbildaufnahme" in IP-Kamera unter Speicherung/Einzelbildaufnahme/Erfassungsparameter aktivieren
7. Regel im Ereignis Manager in IP-Kamera hinzufügen und als Aktion "NVR/CMS Benachrichtigen" auswählen

Push-Ergebnis im Smartphone:

• Push-Info in Statusleiste
• 1 Einzelbild unter "Nachrichten" in Link Station App
• optional: bei gebauter SD Karte und Dauer bzw. Ereignis-Video-Aufzeichnung auch kurze Videosequenz einsehbar

8.3.10 HTTPS

HTTPS aktivieren: Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere

Verbindung mit Verbindungszertifikat. Bitte beachten Sie, dass weitere Schritte für die Konfiguration der HTTPS Funktion notwendig sind.

8.3.11 QoS

Video/Audio-DSCP: (Differentiated Service Code Point) (0\~63): Priorität für Video/Audio IP Pakete. Je höher der Wert desto höher die Priorität.

Ereignis/Alarm-DSCP: (0\~63): Priorität für Ereignis/Alarm IP Pakete. Je höher der Wert desto höher die Priorität.

DSCP-Verwaltung: (0\~63): Priorität für Management IP Pakete. Je höher der Wert desto höher die Priorität.

8.3.12 802.1X

IEEE 802.1x aktivieren: 802.1X Authentifizierung aktivieren

Protokoll: Protokolltyp EAP-MD5 (ausschließlich)

EAPOL-Version: Extensible Authentication Protocol over LAN, Wahl zwischen Version 1 oder 2

Benutzername: Geben Sie den Benutzernamen ein

Kennwort: Geben Sie das Kennwort ein

Bestätigen: Kennwortbestätigung

8.3.13 Integrationsprotokoll

In diesem Menü kann das ONVIF Protokoll (Open Network Video Interface) aktiviert und konfiguriert werden. Dazu muss ein eigenständiger Benutzer angelegt werden, der dann das ONVIF Protokoll nutzen kann.

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE LOKAI SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Ändern Löschon Nr. Benutzername Benutzertyp

8.3.14 Netzwerkdienst

Zur Erhöhung der IT Sicherheit können in diesem Menüpunkt bestimmte Dienste deaktviert werden, wenn diese nicht verwendet werden.

8.3.15 Alarmserver

In diesem Menü kann die Übertragung eines XML Telegramms an einen http Server konfiguriert werden. Bei Auslösung eines Ereingnisses (z.B. Bewegungserkennung) oder Smart Ereignisses (z.B. Tripwire) wird dieses XML Telegramm dann übermittelt und kann in einer Drittanwendung weiterverarbeitet werden.

8.3.16 SRTP

Diese Seite enthält Einstellungen für die SRTP (Secure RTP) Streaming Einstellungen. Festzulegen sind das verwendete Zertifikat sowie die Art der Verschlüsselung (AES128 oder AES256)

Vorgehensweise (Beispiel IP Kamera über SRTP in ABUS CMS):

1. Konfiguration eines Zertifikats in der Kamera (selbstsigniertes „default“ Zertifikat bereits vorhanden)
2. Konfiguration von SRTP mit dem Zertifikat in der Kamera.
3. Export des Zertifikats aus der Zertifikatsverwaltung der Kamera auf den PC.
4. Kopieren des Zertifikats in den Zertifikatsordner der ABUS CMS Software.
5. Hinzufügen der Kamera über Port 8443 (Option TLS aktivieren) zur ABUS CMS Software.

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSockets,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Stream-Typ

Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite. Es stehen insgesamt 5 Video Streams zur Verfügung, deren Nutzung aber Client-abhängig ist.

Videotyp

Dieser Kameratyp verfügt über keine Audiofunktion. Der Video Typ ist auf „Video-Stream“ fixiert.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl zwischen 4 MPx, 1280*720p; 1280*960; 1920*1080p.

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“ (dargestellt über „+“).

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264, H.265 und MJPEG.

Profil

Wählen Sie hier ein Profil aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“.

I Frame-Intervall

Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 400 liegen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.4.2 Audio

Audiocodierung

Wählen Sie hier den Audiocode für die Audioübertragung aus (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726).

Audioeingang

Aktiviert den Audioeingang (nur bei Kameras mit eingebautem Mikrofon und Mikrofoneingang).

Eingangslautstärke

Anpassung der Eingangsverstärkung an das Mikrofon.

Umgebungsrauschfilter

Aktivieren Sie hier die digitale Rauschunterdrückungsfunktion für die Audioübertragung.

8.4.3 ROI (Region of Interest)

Die Funktion Region-of-Interest kann bestimmte Bereiche im Videobild mit höherer Qualität übertragen als den Rest des Videobildes. Dadurch kann entsprechend Übertragungsbandbreite gespart werden. Es steht 1 Bereich für jeden Video-Stream (1, 2) zur Verfügung.

Hinweis: Die Videobitrate des gewünschten Video-Steam kann sehr niedrig eingestellt werden (siehe „Video Stream Einstellungen“).

Der markierte Bereich im Bild wird automatisch auf ein bestimmtes Qualitätsniveau gebracht, aber der Rest des Bildes bleibt in niedriger Qualität/Bitrate.

Feste Region: Es kann ein rechteckiger Rahmen um einen interessanten Bereich gezeichnet werden. Es steht 1 Bereich für jeden Video-Stream (1, 2) zur Verfügung.

ROI-Pegel: 1: niedrigere Qualität des Bereiches, 6: höchste Qualität des Bereiches

Regionsname: Vergabe eines Namens für den Bereich.

8.4.4 Stream Information

Dual-VCA: Diese Funktion übermitteln die Details der Smart Ereignis Detektoren mit dem Video Stream zum NVR. Im NVR bzw. in der CMS können dann eigenständige Auswertungen basierend auf diesen Daten durchgeführt werden, auch wenn die Aufzeichnung als Daueraufnahme konfiguriert wurde.

8.5 Bild

8.5.1 Anzeigeeinstellungen

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

Bildanpassung

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen. Einstellbar sind Werte zwischen 0 und 100.

Belichtungseinstellungen

Iris Modus

Für dieses Kamera ist nur eine manuelle Einstellung der Belichtungsparameter möglich.

Belichtungszeit

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Je höher die Geschwindigkeit der Objekte im Bild ist, desto kürzer muss die Belichtungszeit eingestellt werden. Dabei wird die Bildhelligkeit verringert. Eventuell ist dann eine Zusatzbeleuchtung nötig. Ein gängiger Wert für die Belichtungszeit für sich schnell bewegende Objekte sind 1/250.

Tag/Nacht-Umschaltung

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag und Nacht.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen 0-7 eingestellt werden.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Zeitplan

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0-7). Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus.

Verzögerungszeit („Filterzeit“)

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Smart IR („Intelligentes Zusatzlicht“)

Diese Funktion kann die Überblendung des Videobildes reduzieren, falls Licht von nahen Objekten reflektiert wird.

Zusatzbeleuchtungsmodus

Je nach Wunsch stehen die Optionen „Smart“, „IR Licht“ oder „Weißlicht“ zur Verfügung. Die integrierte Beleuchtung kann auch komplett deaktiviert werden.

Smart: Im Nachtmodus wird zunächst das IR Licht als Zusatzbeleutung

verwenden. Das Bild ist schwarz/weiß.

Mindestens eine Ereignis-Detektor (z.B. Intrusion Detection mit Personenerkennung) muss programmiert sein.

Falls der Ereignis-Detektor auslöst, so wird in den Farb (Gecko) Modus umgeschaltet. Das Bild enthält nun Farbinformationen. Ist das Ereignis vorüber, so schaltet die Kamera nach einer Verzögerungszeit wieder in den lichtempfindlichen IR-Modus um

Weißlicht (White Supplement Light): Im Nachtmodus wird das Weißlicht als Zusatzbeleuchtung verwendet. Das Bild enthält Farbinformationen.

IR Licht (IR Supplement Light): Im Nachtmodus wird das IR-Licht als Zusatzbeleuchtung verwendet. Das Bild ist schwarz/weiß.

AUS: Die Zusatzbeleutung ist komplett deaktiviert. Die Kamera sendet kein Licht aus.

Lichthelligkeitssteuerung

Die generelle Intensität der Beleuchtung kann eingestellt werden.

Auto: Automatische Steuerung mit Maximalwert.

Manuell: Fixe manuele Einstellung

Gegenlicheinstellungen

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

WDR

Wide Dynamic Level

HLC

(High Light Compensation) Überstrahlungen am Rand von hellen Lichtquellen werden reduziert (z.B. Autoscheinwerfer). Ein hoher Schwellwert bedeutet hohe Reduktion. Funktion nur bei deaktiviertem WDR.

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl: „Manuell“, „AWB1“, „Gesperrt WB“, „Leuchtstofflampe“, „Glühlampe“, „Warmlicht“, „Naturlicht“.

Manuell

Sie können den Weißabgleich mit folgenden Werten manuell anpassen.

Weißabgleich MWB WB-Verst.-Schaltung R 26 WB-Verst.-Schaltung B 26

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht.

Leuchtstofflampe

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Leuchtstofflampen.

Bildoptimierung

Dig. Rauschunterdr.

Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren.

Rauschunterdr.-Pegel / 2D/3D DNR

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Graustufen

Diese Funktion begrenzt die Reichweite der Graustufendarstellung. Dies kann bei hellen Bildinhalten von Vorteil sein.

Videoeinstellungen

Spiegeln

Drei verschiedene Möglichkeiten der Bildspiegelung sind möglich (horionzal, vertikal, hor. + vert.)

Drehen (Vertical Display)

Mit dieser Einstellung wird das Bild gedreht, um den vertikalen Blickwinkel zu vergrößern. Das Drehen des Kameramoduls um 90° ist dabei notwendig.

Bitte beachten Sie:

Die Funktion Drehen (Vertical Display) steht nicht im „Smart-Ereignis-Modus“ zur Verfügung, sondern nur im „Überwachungsmodus“.

Videostandard

Wählen Sie den Videostandard entsprechend der verfügbaren Netzfrequenz aus.

8.5.2 OSD-Einstellungen

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKENR OSD-EINSTELLUNGEN PRIVATZONE BILDERBLAGERUNG Anzeige Modus: N. transp. & n. blinkend OSD-Größe: Auto Schriftfarbe: Benutzerde Anpassung: Benutzerdef. Speichern Kameraname Datum anzigen Name ABUS IP Camera Zeit Format 24-Stunden Datum Format TF-MM-III Textüberlagenung 1 2 3 4 5 6 7 8

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.

(T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen.

Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

OSD-Größe

Hier ist eine Anpassung der Schriftgröße aller Texteinblendungen möglich.

Schriftfarbe

Es stehen weiß, schwarz und selbstanpassend als Farben für Texteinblendungen zur Verfügung. Ein selbstangepasste Schrift ändert jede Ziffer in ihrer Farbe schwarz oder weiß, je nachdem ob der Hintergrund heller oder dunkler ist.

Anpassung

Über diese Funktion können die Platzierung der Textfelder sowie die Text in den Textfeldern eingestellt werden.

Ränder links und rechts

Festlegen der Abstände zum linken und Rechten Rand.

Ränder oben und unten

Festlegen der Abstände nach oben und unten.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.5.3 Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max.4 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor, um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.5.4 Bildparameterwechsel

In den Bildeinstellungen besteht die Möglichkeit für verschiedene Szenen verschiedene Einstellungen vorzunehmen (z.B. andere Helligkeit oder Gegenlichteinstellung). Diese Szeneneinstellungen können nun über ein Kalendermenü für jeden Monat und für die Stunden für jeden Tag dieses Monats verwendet bzw. eingestellt werden.

Diese Funktion hilft dabei unterschiedliche Beleuchtungsphasen der verschiedenen Monate im Jahr so auszugleichen, dass immer ein optimales Bild erzielt werden kann.

8.6 Ereignisse

8.6.1 Bewegungserkennung

Abus LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BIVEL-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPICHERN

Bereichseinstellungen

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken.

Über das Kontrollkästchen „Dynamische Bewegungsanalyse aktivieren“ werden Bewegungen grafisch im Vorschaubild sowie im Livebild markiert (dynamische Markierung je nach Bewegung).

Modus

Es stehen 2 verschiedene Modi für die Markierung von Bereichen zur Verfügung.

Normal: Max. 4 Bereiche, jeder Bereich als Polygon mit max. 10 Ecken, Empfindlichkeitseinstellung ist für jeden Bereich gleich

Experte: Max. 8 Bereiche, jeder Bereich als Rechteck, individuelle Empfindlichkeitseinstellung für jeden Bereich

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Bereich festlegen“. Um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Klicken Sie mit der linken Maustaste zur Definition der Ecken des Polygons, oder ziehen Sie nun die Maus über den gewünschten Bereich. Bei der Zeichnung der Polygone beendet ein Rechtsklick das Zeichnen. Bei Rechtecken klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Stellen Sie die Empfindlichkeit über den Auswahlbalken ein.

Detektionsziel

Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

Detektionsziel

√ Person

□ Fahrzeug

1. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

2. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

3. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich (Ereignis Wiedergabe).

Empfindlichkeit

Bestimmt die nötige Intensität der Pixeländerung. Je höher der Wert, desto weniger Pixeländerungen sind nötig, um Bewegung auszulösen.

Zeitplan

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.6.2 Sabotageüberwachung / Cover Detection

http://192.168.0.14/doc/page/config.asp Abus LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRASZENVERKEHR LIVE - ANSICHT WIEDERGABE BILD KONFIGUNATION BEIPEGUNG/SERKENNING COVER DETECTION ALARHEINGANG ALARHAIHGANG AUSRAHME Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Dereich festlagen Alie Höchen Empfindlichkeit SPEIGNERM

Mit diesem Menüpunkt können Sie die Kamera so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird (sog. Cover Detection).

Bereichseinstellungen

Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die Funktion aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Alarmierung des NVRs bzw. der CMS für die weitere Verarbeitung (z.B. Aufnahme auf NVR, oder Vollbildanzeige bei Alarm in CMS)

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.6.3 Alarmeingang (IPCA54572A)

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BENEGÜNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAISENVERKEHR Alarmelungang A<-1 IP Adresse Lokal Alarmtyp N.O Alarmname (Kann nicht kopiert werden) ✓ Alarmeingangsbehandlung aktivieren Zeitplan aktivieren Verknupfungsmethode X Lüchen Alle loschen Mon. 0 2 4 6 9 10 12 14 15 19 20 22 24 Die. 0 2 4 6 9 10 12 14 15 19 20 22 24 Ml. 0 2 4 6 9 10 12 14 15 19 20 22 24 Don. 0 2 4 6 9 10 12 14 15 19 20 22 24 Fr. 0 2 4 6 9 10 12 14 15 19 20 22 24 Sa. 0 2 4 6 9 10 12 14 15 19 20 22 24 So KOPIEREN NACH... SPEICHERN

Unter diesem Menüpunkt können Sie den Alarmeingang der Kamera konfigurieren

Alarmeingang Nr.

Wählen Sie hier den Alarmeingang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normally closed).

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.6.4 Alarmausgang (IPCA54572A)

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMENGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren.

Alarmausgang Nr.

Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten.

Verzögerung

Bei der Einstellung „Manuell“ wird der Alarmausgang nach Ereignis nicht zurückgesetzt. Dieser muss dann manuell über die Schaltfläche „Maueller Alarm“ durch 2-maliges Klicken bestätigt und zurückgesetzt werden.

Die reguläre Aktivzeit des Ausganges nach Ereignis beträgt 5 Sekunden. Es kann eine weitere Aktivzeit von bis zu 10 Minuten programiert werden.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

8.6.5 Ausnahme

Folgende Ausnahmen können Ereignisse auslösen:

• HDD Voll: Falls die interne SD Karte oder ein eingebundenes NAS Laufwerk voll ist
• HDD Fehler: Fehler der SD-Karte oder des NAS Laufwerkes
• Netzwerk getrennt: Ethernetkabel entfernt
• IP-Adresskonflikt
• Unzulässige Anmeldung: nach einer falschen Anmeldung kann eine Reaktion programmiert werden

Folgende Reaktionen können programmiert werden:

• E-Mail versenden
• Überwachungszentrum (NVR/CMS) benachrichtigen
• Alarmausgang aktivieren

8.6.6 Blitzlicht-Alarmausgabe (IPCA54572A)

Die Kamera verfügt über ein eingebautes Blitzlich zur Abschreckung bei Alarm.

White Light Mode / Blitzlichtmodus

Solit: dauerhaft aktiv (für die konfigurierte Lichtblitzdauer)

Flashing: blinkend

Lichtblitzdauer

Konfiguration der Lichtblitzdauer von 1-60 Sekunden

Blitzfrequenz

Die Blinkfrequenz bei ausgewählter Option blinkend ist in 3 Stufen einstellbar.

Helligkeit

Intensitätssteuerung für das Blitzlicht

Zeitplan

Konfiguration der generellen zeitlichen Aktivität

8.6.7 Akustische Alarmausgabe (IPCA54572A)

Die Akustische Alarmausgabe kann vordefinierte Klänge oder individuelle kurze Tonmedien abspielen. Diese Funktion kann nur mit einer Kamera mit Audioausgang oder integriertem Lautsprecher verwendet werden.

Tontyp: Warning (Warnton, Auswahl), Prompt (kurzer akustischer Hinweis), Benutzerdefiniertes Audio (aus Datei) Eine detailiertere Einstellung der gewählten Option erfolgt im nächsten Menüpunkt.

Warning: Wählen Sie eine akustische Meldung aus der Liste aus (englischsprachige Meldungen) Benutzerdef. Audio: Hinzufügen: Auswahl der Audiodatei (Format: *.wav Datei, max. 512 KByte Dateigröße, Abtastrate 8 kHz)

Die Umwandlung einer Audiodatei in das entsprechende Format kann Online Konverter oder Freeware-Software erfolgen.

Alarmzeit: Dauer der Wiedergabe

Tonlautstärke: Wiedergabelautstärke

Zeitplan: Zeitplandefinition (Vorgehensweise gleicht der Einstellung anderer Zeitpläne)

8.6.8 Intrusion Detection

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DETAILS-FREEMING SZENENÄNDERUNGSEREEMING GESICHTSEIGENING INTRUSION DETECTION TRIPWIR UNDEAUFSCITTIGTES GEPÄCK DETECTION OBJEKTENTFERNING DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHEN

Intrusion Detection aktivieren: Die Funktion Intrusion Detection löst ein Ereignis aus, wenn ein Objekt, länger als die eingestellte Zeit, in dem zu überwachenden Bereich verweilt.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Detektionsziel

Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

Detektionsziel

√ Person

□ Fahrzeug

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.

2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich (Ereignis Wiedergabe).

Region: Anzahl der verfügbaren Bereiche: 4

Grenzwert: Je höher der Wert (0-10 Sekunden), desto länger muss sich ein Objekt im zu

überwachenden Bereich aufhalten, um ein Ereignis auszulösen.

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.9 Tripwire

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEPOKUS-ERGENMUNG SZERENÄNDEREMINGSERGENMUNG GESICHTSERGENMUNG INTRUSION DETECTION UNBERKIPSORTIGES GEPIKK DETECTION OBJEICENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfangsmethode Umlö: 1 Nac. Größe Min. Größe Erkennungsbereich Löschen Anschuldung A<->B Empfindlichkeit 50 SPEICHERN

Tripwire aktivieren: Die Funktion Tripwire erkennt im Videobild, ob sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Daraufhin kann ein Ereignis ausgelöst werden.

Vorschauvideo:

Konfigurieren

Sie hier die virtuelle Linie.

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Zeichnen: Nach Drücken der Schaltfläche erscheint eine virtuelle Linie im Vorschauvideo. Diese kann nun angeklickt, und über die roten Eckpunkte mit der Maus verschoben werden. "A" und "B" geben die Richtungen an.

Linie: Anzahl der verfügbaren virtuellen Linien: 4

Löschen: Löschen der virtuellen Linie

Detektionsziel

Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

Detektionsziel

Person

□ Fahrzeug

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich (Ereignis Wiedergabe).

Richtung:

Definition der Richtung(en), bei denen ein Objekt kreuzt und ein Ereignis auslöst.

Empfindlichkeit: Je höher der Wert desto früher wird ein kreuzendes Objekt erkannt.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS:

Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte

Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit

Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das

Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.10 Bereichseingang Detektion

http://192.168.0.14/doc/page/config.asp Configuration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR VIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFÖKUS-ERKENNUNG SZENENÄNDERUNGSERKENNUNG GESICHTSERKENNUNG INTRUSION DETECTION TRIPR UNBEAUPS/CHITIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbereich Löschen Grenzwert(e) 5 Empfindlichkeit 50 SPEICHERN

Die Funktion erkennt den Eintritt eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Detektionsziel

Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

Detektionsziel

Person

□ Fahrzeug

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich (Ereignis Wiedergabe).

Region: Anzahl der verfügbaren Bereiche: 4

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte

Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit

Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das

Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.11 Bereichsausgang Detection

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFONDIS-FRIKENNUNG SZENFÄNGERUNGERKEKNUNG GESICHTSERKENNING INTRUSION DETECTION UNBEAURSICHTIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsversich Loschen Empfindlichkeit 50 SPEICHERN

Die Funktion erkennt das Verlassen eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Detektionsziel

Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

Detektionsziel

√ Person

□ Fahrzeug

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich (Ereignis Wiedergabe).

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.7 Speicherung

8.7.1 Aufzeichnungszeitplan

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EXPANSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfuhrend Mon. Ote. Mg. Don. Pt. So. Speichern Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Überschreiben

Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen, wenn der Speicherplatz voll ist.

Abgelaufene Zeit: Mit dieser Funktion ist die Begrenzung der Speicherdauer auf die SD Karte möglich.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die

Auswahl zwischen vollgenden Aufzeichnungstypen:

Normal: Daueraufzeichnung

Bewegung: Bewegungsgestuerte

Aufzeichnung

Alarm: Alarmeingang (wenn vorhanden)

Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus. Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden. Ereignis: Aufzeichnung aller Smart-Ereignisse (z.B. Tripwire)

Bitte beachten Sie, dass der Alarmeingang nur in einigen Modellen vorhanden ist.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

8.7.2 Erfassen / Einzelbild

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Weiterf. Konfiguration System Netzwerk Video/Audio Bad Sicherheit Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitablauf Timing-Schnappschuss aktivieren Format: JPEG Aufösung: 1280*1280 Qualität: Hoch Intervall: 0 Mittelakunde Erreignsgesteuert Erreignsgesteuerten Schnappschuss aktivieren Format: JPEG Aufösung: 1280*1280 Qualität: Hoch Intervall: 0 Mittelakunde Erfassungsnummer: 4 Speichern

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf einem FTP-Server hochzuladen.

Zeitablauf

Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion, um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert

Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

8.7.3 Speicherverwaltung

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Dauer Unverschlüsselt Lokal EXT4 Lesen/Schrei... Quote Max. Speicher Kapazit... 0,50GB Fratie Größe für Bild 0,25GB Max. Speicher Kapazit... 2,25GB Fratie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN

Hier haben Sie die möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen. Weiterhin können die Daten auf dem Speichermedium verschlüsselt werden. Eine prozentuale Verteilung des Speicherplatzes von Videodaten und Einzelbildern kann ebenfalls vorgenommen werden.

Stellen Sie zuerst alle gewünschten Option und Parameter ein und formatieren Sie das Speichermedium anschließend.

8.7.4 NAS

In diesem Menü ist die Einrichtung von NAS Speicherorten möglich, diese sind dann in der Kamera als Laufwerk (HDD) zur Speicherung verfügbar.

Server-Adresse IP Adresse des NAS Laufwerks

Dateipfad: Pfad am NAS Laufwerk

9. Wartung und Reinigung

9.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

9.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

10. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

11. Technische Daten

Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar.

12. Open Source Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskamera u.a. Open Source Software enthalten. Lesen Sie hierzu die dem Produkt beigefügten Open Source Lizenzinformationen.

IPCA34\*\*\* / IPCA54\*\*\* / IPCA64\*\*\*

13:34:36 IPinstaller 9.1.1 ABUS IPCA Alle oposition Name IP Address Typ Status Benutzer Servicios Energen Fenners/Obate Senenzusser MAC Address 1 Outdoor Tube 192.188.0.49.80 IPC482505 aktivart V2.3.8 BC11C300E2708 B=31=c-b=35-27-68 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zeile.

Aktivierung Benutzername installer Password Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&'()*+,- .;;:<=>?@[1]^-_{}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

http://192.168.0.24/doc/page/download.asp Bod LIVE-ANSICHT WIEDERGABE BBD KONFIGURATION Installer LOGOUF Download nach Datel Abfragsbedingungen Deteiliste Dateityp Alle typert Startzeit 2021-10-13 00:00:00 Endzeit 2021-10-13 23:59:59 SICHEN Nr. Dateiname Zeit Dateigröbe Fortschritt Gesamt 0 Elemente S/O Gette zu Seite

8. Configuration

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZVERIK VIDEO & AUDIO BILD EREIGNIS SPECHNERUNG STRATENVERIGHER Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wundergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information: Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG OMP Regeldaten: beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsgatei Aufz.-Dateigrülle 256M 512M 1G Aufzeichnung speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Runtergeladene Datei speicher... CitUsersABUS PMV LaborABUS BP Suche Offnen Bildbeschn.-Einst. Live-Schnappsch. sichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Schnappschuss bei Wiedergabe... CitUsersABUS PMV LaborABUS BP Suche Offnen Clips speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen SPECHNER

Live view parameters

http://192.163.0.14/doc/page/config.rsp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT SASISINFORMATION ZETTEINSTELLUNGEN DST RS-732 RS-ABS METADATENINSTELLUNGEN ÜBER GERATENAME IP CAMERA Nr. 88 Modell IPCS62110 Serienur. IPCS6213020210121AAWRPS5643505 Firmware Version V5.6.1.1 build 210416 Codierungsversion V7.3 build 200602 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HDBs 1 Anzahl Alarmeingesänge 2 Anzahl Alismausgänge 2 Firmware-Version Basis C-B-H3-B SPEICHERN

Basic information

Device name:

http://192.168.0.14/doc/page/config.asp Abus LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERREIT BENUTZER VERWALTEM NETZWIERK VIDEO & AUDIO BILD EREIGNIS SPEICHierung STRAJSEVERKEHR LIVE-ANGSCHT WIEDENGAGDE OBLD KONFIGURATION BAS/INFORMATION ZEITEINSTELLUNGEN DST RS-352 RS-485 METADATENFENSTEIJNGEN ÜBER Zeitzone (6 MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse pool.ntp.org NTP Port 123 Interwall 1946 Minute(p) Test Manuelle Zeitsonchonisierung Manuelle Zeitsonchonisierung Gesitzterzeit 2021-06-07T11:40:32 Zeiteinstellung 2021-06-07T11:40:30 Synchronisierung mit Computerzeit SPRINGEIN SPRINGEIN

Time zone

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) ✓ SPEICHERN

Summer Time

Enable DST

http://192.156.0.14/doc/page/config.asp Konfiguration LUYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT DENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWAFTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Wieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätea... Konf.-Datei Imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Restart

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERN IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

http://192.168.0.14/doc/page/ccnfig.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZierung IP-ADRESSEINFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATS/VERNALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN SSH aktivieren Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN

Enable SSH

This function enables the Telnet port and the Telnet protocol.

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BENUTZER VERWALTEN ONLINE-BENUTZER Bemutzer-Liste Kinaufügen Andarin Löchen Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAPENVERKEUR

ABUS LOKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERSIE BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD ERENGIS SPESCHERUNG BENUTZER VERWALTER ORIENT-BENUTZER Benutzer-Üste Heraufgaben Algemein Kurta-Sicherheitsquote... Nt. 1 Benutzername Bemattertyp Kurta-Sicherheitsstellungen 1 Installer Administrator

Korps-Säderelbedieckelungen Korps-Säderelbedieckelungen per E-Mail E-Mail-Adresse: [e-mail] OK Accessories

ABUS BENUTZERNAME BENUTZERNAME PASSPORT Password Revisit Increase! LOGIN

1 Identifikation überprüfen 2 Neues Passwort festlegen 3 Fertigstellen Prüfmodus E-Mail-Verifikation

8.3 Network

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST DONS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benutzername Port 0 Password Bestätigen SPEICHERN

Activate DDNS: ticking the checkbox activates the DDNS function.

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERIK GRUNDEINSTELLUNGEN ERWL. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVER SRTP FTP-Protokoll FTP Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVEF LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine Bildanhang Intervall 2 Sek. Authentifizierung Benutzername Passwort Bestätigen Empfänger Nr. Empfänger Empfänger Adresse Test 1 Test 2 Test 3 Test SPEICHERN

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen alter drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Ändern Löschon Nr. Benutzername Benutzertyp

8.3.14 Network service

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSocket,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Stream Type

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

Image Adjustment

Brightness

WB-Verst.-Schaltung R

WB-Verst.-Schaltung B

Locked WB

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION OILDERINSTEILLUNGEN OSD-ENSTELLUNGEN PRAVATZONE BILDÜBERLÄGERUNG Kamerarname Datum anzeigen Name ABUS IP Camera Zeit Format 24-Stunden Datum Format TT-MM-JUU Textüberlagerung Anzeige Modus N. transp. & n. blinkend OSD-Größe Auto Schriftfarbe Benutzerde Anpassung Benutzerdef. Speichern

Abus LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPEICHERN

Area settings

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LISKM SYSTEM NETZWERK VIDEO & AUDIO BILD CRENGNIS CRENGNISSE SMART-CRENGNIS SPEKONION STRAZENVERKEHR LIVE - ANSICHT BEIDERGARE BILD KONFIGURATION BEIDERGARES/RECKING COVER DETECTION ALABRAGUNGANS ALABRAGUNGANS AUTOMISHE Aktiviert Bereichsreinstellungen Zeitplan aktivieren Verknispfungsmethode Bereich festfragen Altz früchen Empflussbednet: 0 SPEKONION

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEIGUNG/SERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSNAHNE LOKAL SYSTEM NETZWERIK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRÄS ENVERKEHR Alarmeingang A<-1 IP Adresse Lokal Alarmtyp N.O Alarmname (Kann nicht kopiert werden) ✓ Alarmeingangsbehandlung aktivieren Zeitplan aktivieren Verknüpfungsmethode × Lisschen Allie lisschen Mon. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 Don. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 Fr. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 6 8 10 12 14 16 18 20 22 24 So KOPIEREN NACH... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMENGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFOURS-ERGENWING SZENENÄNDERUNGSEERGENWING GESICHTSERGENWING INTRUSION DETECTION TRIPWIR UNDEAUFSCITIGTES GEPÄCK DETECTION QUICKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR DEFORMIS-ERKEMNUNG SZERENGÄNDEKINGSERKEMNUNG GESICHTSERKEMNUNG INTRUSION DETECTION UNBERAURSICHTIGES GEPECK DETECTION OBJEIGENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Linke 1 Max. Größe Min. Größe Erkennungsbereich Löschen Anrichtung A<->B Empfindlichkeit 50 SPEICHERN

Enable tripwire:

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAAGENVERKETIR VIVE-ANSICHT WIEDERGABE BILD KOFIGURATION DEFOKOS-ERKENNUNG SZENHÄNDERUNGSSERKENNUNG GESICHTSREKENNUNG INTRAVSION DETECTION TRIPPI UNBEAMS/CHITIGES GEPÄCK DETECTION OBJEKTENTFERMUNG DETECTION Aktiviert Bereichorinstellungen Zeitplan aktivieren Verknüpfungsmethode Region: 1 Max. Größe Min. Größe Erkennungsbereich Löschen Grenzwert(s) 5 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD CONFIGURATION DEPOKUS-ERKENNING SZENERÄNDERUNG/SERKENNING GESICHT/SERKENNING INTRUSION DETECTION UNDEAUFSCIENTIGTES GEPÄCK DETECTION DUECKTENTFERNUNG DETECTION Aktivert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbezeich Löschen Empfindlichkeit 50 SPEICHORN

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EBFASSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfußend Mon. Ote. Mg. Don. Pt. Se. So Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis SPEICHERN

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Weiterf. Konfiguration System Netzwerk Video/Audio Bad Sicherheit Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitablauf Timing-Schnappschuss aktivieren Format: JPEG Aufösung: 1280*1260 Qualität: Hoch Intervall: 0 Mittelakunde Erreignsgesteuert Erreignsgesteuerten Schnappschuss aktivieren Format: JPEG Aufösung: 1280*1260 Qualität: Hoch Intervall: 0 Mittelakunde Erfassungsnummer: 4 Speichern

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung Vorschlichkeit... Parität Format HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Daucr Unverschlüsselt Lokal DT4 Lesen/Schrei... Quote Max. Speicher Kapazität... 0,50GB Freie Größe für Bild 0,25GB Max. Speicher Kapazität... 2,25GB Freie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN

12:34:36 IPInstitaler 9.1.1 ABUS IPCA Alle spazelners D Name P Name Tpi Status Border Screenout Forward Forward Update Security W/C Name 1 Outdoor Tube 192.168.0.48.50 IPCR2535 attkart V2.3.6 BC11CBX627M 8s-11-09-06-27-08 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zelle. P Hudien Innose Interessen P-Erzeugen Seutie Allware

Aktivierung Benutzername installer Passwort Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&'()*+,- ./:;<=>?@[1]^-_{}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

http://192.168.0.24/doc/page/download.asp Bod LIVE-ANSICHT WIEDERGABE BBD KONFIGURATION Installer LOGOUF Download nach Datel Abfragsbedingungen Deteiliste Dateityp Alle typert Startzeit 2021-10-13 00:00:00 Endzeit 2021-10-13 23:59:59 SICHEN Nr. Dateiname Zeit Dateigröbe Fortschritt Gesamt 0 Elemente S/O Gette zu Seite

8. Configuration

http://192.168.0.14/doc/page/config.asp Suchen... Configuration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRATENVERKEHR Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wiedergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG BMP Regeldaten beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsdatel Aufz.-Dategröße 256M 512M 1G Aufzeichnung speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Öffnen Runtergeladene Datei speicher... C:\Users\ABUS PMV Labor\ABUS IP Suche Öffnen Bild/Bischn.-Einst. Live-Schnappsch. sichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Öffnen Schnappschuss bei Wiedergabe... C:\Users\ABUS PMV Labor\ABUS IP Suche Öffnen Clips speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Öffnen SPEICHERN

http://192.168.0.14/doc/page/config.stp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNIEIT REMUTZER VERMALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRATENVERKEUR BASIN INFORMATION 2011RUSTELLUNGEN OSF RS-732 RS-ABS METADATENINSTELLUNGEN ÜBER Gerätenname IP CAMERA Nr. 88 Hodell IPCS62110 Seriesw. IPCS6213020210121AAWRFS5643505 Firmware Version V5.6.11 build 210416 Codierangoversion V7.3 build 200602 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HODs 1 Anzahl Alasmeirgänge 2 Anzahl Alarmausgänge 2 Firmware-Version Basis C-B-H3-B SPEICHERN

Infos de base

Nom de l'appareil :

http://192.168.0.14/doc/page/config.asp Abus LIVE-ANGICHT WIEDERGAGE BILD KONFIGURATION LOCAL SYSTEM SYSTEMEINSTELLUNGEN BEASUINFORMATION ZEITEINSTELLUNGEN DST RS-352 RS-485 METADATENINSTELLUNGEN ÜBER Zeitzone (b.MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse pool.ntp.org MTP Port 123 Interval 1446 Minute(p) Test Manuelle Zeitsynchronisierung Manuelle Zeitsynchronisierung Gerützerzeit 2021-06-07T11:40:32 Zeiteinstellung 2021-06-07T11:40:30 Synchronisierung mit Computerzeit SPRINGEN SPRINGEN

Fuseau horaire

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) ✓ SPEICHERN

Heure d'été

http://192.156.0.14/doc/page/config.asp Konfiguration LIYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWARTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Vieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätep... Konf.-Datei imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Redémarrage

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERW IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

http://192.168.0.14/doc/page/ccnfig.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTIFENTIFIZierung IP-ADRESSEINFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATS/VERWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN □ SSH aktivieren □ Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN

Activer SSH

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DENUTZER VERWALTEN ONLINE-BENUTZER Benutzer-Liste Kirksufligen Andurn Lüchen Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator

ABUS LOKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERSIE BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD ERENGIS SPESCHERUNG BENUTZER VERWALTER ORIENT-BENUTZER Benutzer-Üste Heraufgaben Algemein Kurta-Sicherheitsquote... Nt. 1 Benutzername Bemattertyp Kurta-Sicherheitsstellungen 1 Installer Administrator

Korps-Säderelbedieckelungen Korps-Säderelbedieckelungen per E-Mail E-Mail-Adresse: [e-mail] OK Accessories

ABUS BENUTZERNAME BENUTZERNAME PASSPORT Password Pensetät Increase? LOGIN

1 Identifikation überprüfen 2 Neues Passwort festlegen 3 Fertigstellen Prüfmodus E-Mail-Verifikation

8.3 Réseau

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST DONS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benutzername Port 0 Password Bestätigen SPEICHERN

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERIK GRUNDEINSTELLUNGEN ERWL. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIENST ALARMSERVER SRTP FTP-Protokoll FTP Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLL NETZWERKDienST ALARMSSERVER LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine □ Bildanhang Intervall 2 Sek. □ Authentifizierung Benutzername Password Bestätigen Empfänger Nr.Empfänger Empfänger Adresse ultimately Test 1 Test 2 Test 3 Test SPEICHERN

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen alter drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Ändern Löschon Nr. Benutzername Benutzertyp

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSockets,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Type de flux

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

Weißabgleich MWB WB-Verst.-Schaltung R 26 WB-Verst.-Schaltung B 26

Bloqué WB

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKENR OSD-ENSTELLUNGEN PRIVATZONE BILGÜRKELAGERUNG Anzeige Modus N. transp. & n. blinkend OSD-Große Auto Schriftfarbe Benutzerde Anpassung Benutzerdef. Speichern Kameraname Datum anzeigen Name ABUS IP Camera Zeit Format: 24-Stunden Datum Format: TT-MM-DDI Textüberlagerung 1 2 3 4 5 6 7 8

Abus LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPEICHERN

Réglages de la zone

http://192.168.014/doc/page/config.asp Configuration LIVE - ANSICHT WEDERGARD BILD KONfiguration LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD CREIGNIS CREIGNISSE SMART-CREIGNIS SPEICHERUNG STRAZENVERKEHR COVER DETECTION ALABEINGUNG ALABENAGUNG AUTRÜGHE Aktiviert Bevellsbriefstellungen Zeitplan aktivieren Verknigungsmethode Bereich festlagen Altä Wüchen Empfindlichkeit SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFOIRS-FREEMNUNG SZENENÄNDERINGSEREMNUNG GESICHTSREIGENNUNG INTRUSION DETECTION TRIPWIR UNDEAUFSCITTIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR DEFORMIS-ERKENNUNG SZENEGÄNDERERUNGSERKENNUNG GESRICEINERGENNUNG INTRUSION DETECTION UNDERWISKONTIGES GEFFICK DETECTION OBJEIGENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Linie 1 Max. Größe Min. Größe Erkennungsbereich Löschen Ausrichtung A<->B Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Configuration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR VIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFÖKUS-ERKENNUNG SZENENÄNDERUNGSERKENNUNG GESICHTSERKENNUNG INTRUSION DETECTION TRIPR UNBEAUPS/CHITIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbereich Löschen Grenzwert(e) 5 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEPÖKÜS-FRIKENNUNG SZENHÄNGERUNGSERKEKNUNG GESICHTSERKENNING INTRUSION DETECTION UNBEAUFSSICHTIGTES GEPÄCK DETECTION OBJEKTENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsberuch Loschen Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EBFASSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfußend Mon. Ote. Mg. Don. Pt. Se. So Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis SPEICHERN

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Weiterf. Konfiguration System Netzwerk Video/Audio Bad Sicherheit Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitablauf Timing-Schnappschuss aktivieren Format JPEG Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Erreignsgesteuert Erreignsgesteuertes Schnappschuss aktivieren Format JPEG Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Erfassungsnummer 4 Speichern

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Dauer Unverschlüsselt Lokal EXT4 Lesen/Schrei... Quote Max. Speicher Kapazität... 0,50GB Fratie Größe für Bild 0,25GB Max. Speicher Kapazität... 2,25GB Fratie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN

11. Technische gegevens ....292

12. Informatie over open source licenties 292

1. Beoogd gebruik

12:34:36 IPinstaller 9.1.1 ABUS IPCA Alle betriebs D Name FP Answer Typ Status Border Comment Software Forward Update Settings MAC Answer 1 Outdoor Tube 192.168.0-49.93 IPCA2555 abkivat V2.3.6 BC11C082798 Bs-11-cb-06-27-08 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zeile. P Enkunft Einzess Mugulden F-Grenfänger Gesiko Hönen

Aktivierung Benutzername installer Passwort Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&'()*+,- ./:;<=>?@[1]^-_{}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

http://192.168.0.24/doc/page/download.asp Bod LIVE-ANSICHT WIEDERGABE BBD KONFIGURATION Installer LOGOUF Download nach Datel Abfragsbedingungen Deteiliste Dateityp Alle typen Startzeit 2021-10-13 00:00:00 Endzeit 2021-10-13 23:59:59 SICHEN Nr. Dateiname Zeit Dateigröbe Fortschritt Gesamt 0 Elemente S/O Gette zu Seite

8. Configuratie

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZVERIK VIDEO & AUDIO BILD EREIGNIS SPECHNERUNG STRATENVERIGHER Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wundergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information: Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG OMP Regeldaten: beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsgatei Aufz.-Dateigrülle 256M 512M 1G Aufzeichnung speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Runtergeladene Datei speicher... CitUsersABUS PMV LaborABUS BP Suche Offnen Bildbeschn.-Einst. Live-Schnappsch. sichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Schnappschuss bei Wiedergabe... CitUsersABUS PMV LaborABUS BP Suche Offnen Clips speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen SPECHNER

Liveweergaveparameters

http://192.163.0.14/doc/page/config.rsp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT SASISINFORMATION ZETTEINSTELLUNGEN DST RS-732 RS-ABS METADATENINSTELLUNGEN ÜBER GERÄTENHME IP CAMERA Nr. 88 Modell IPCS62110 Serienur. IPCS6213020210121AAWRF55643505 Firmware Version V5.6.11 build 210416 Codierangoversion V7.3 build 200607 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HODS 1 Anzahl Alasmeingänge 2 Anzahl Alarmausgänge 2 Firmware-Version Basis C-B-H3-B SPEICHERN

Basisinformatie

Naam apparaat:

http://192.168.0.14/doc/page/config.asp Abus LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERREIT BENUTZER VERWALTEM NETZWIERX VIDEO & AUDIO BILD EREIGNIS SPERCHENUNG STRAJSENVVERKEHR LIVE-ANGURT WIEDENGABE BILD KONFIGURATION INSHALTERR LOGOLT BEASUINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 METADATENFINTELLUNGEN ÜBER Zeitzone: (6 MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse: pool.ntp.org MTP Port: 121 Intervall: 1440 Minutes(p) Test Manuelle Zeitsonchronisierung Manuelle Zeitsonchronisierung Geräferzeit: 2021-06-07T11:40:32 Zeiteinstellung: 2021-06-07T11:40:30 Synchronisierung mit Computerzeit SPRICHENN

Tijdzone

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) ✓ SPEICHERN

Zomertijd

Activeer zomertijd

http://192.156.0.14/doc/page/config.asp Konfiguration LIYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWARTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Vieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätep... Konf.-Datei imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Herstart

Automatisch herstarten

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßenVERKEHR RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERN IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

8.2.3.3 MAC-adresfilter

http://192.168.0.14/doc/page/ccnfig.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZierung IP-ADRESSEINFILTER SICHERHEITSDIENST CRWEITERTE SICHERHEIT ZERTIFIKATSVIRWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN □ SSII aktivieren □ Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN

SSH activeren

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DENUTZER VERWALTEN ONLINE-BENUTZER Benutzer-Liste Kirksufligen Andurn Lüchen Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRADENVERRECHN

ABUS LOKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERSIE BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD EBRENGIS SPESCHERUNG BENUTZER VERWALTER ONION-BENUTZER Benutzer-Üste Heraufgaben Algemein Kurta-Sicherheitsquote... Nt. 1 Benutzername Bemattertyp Kurta-Sicherheitsstellungen 1 Installer Administrator

Korps-Säderelbedieckelungen Korps-Säderelbedieckelungen per E-Mail E-Mail Address: [e-mail] OK Additions

1 Identifikation überprüfen 2 Neues Passwort festlegen 3 Fertigstellen Prüfmodus E-Mail-Verifikation

8.3 Netwerk

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST DDNS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benutzername Port 0 Password Bestätigen SPEICHERN

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERIK GRUNDEINSTELLUNGEN ERWL. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR SRMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVER SRTP FTP-Protokoll FTP Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMISERVER LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine Bildanhang Intervall 2 Sek. Authentifizierung Benutzername Passwort Bestätigen Empfänger Nr. Empfänger Empfänger Adresse Test 1 Test 2 Test 3 Test SPEICHERN

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR LIVE-ANSICHT VÄDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode Benutzerdef. 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen aller drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Ändern Löschon Nr. Benutzername Benutzertyp

8.3.14 Netwerkdienst

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSockets,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Type stroom

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

IR-licht (IR-supplementlicht):

Weißabgleich MWB WB-Verst.-Schaltung R 26 WB-Verst.-Schaltung B 26

Gesloten WB

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKENR OSD-ENSTELLUNGEN PRIVATZONE BILGÜRKELAGERUNG Anzeige Modus: N. transp. & n. blinkend OSD-Große: Auto Schriftfarbe: Benutzerde Anpassung: Benutzerdef. Speichern Kameraname Datum anzeigen Name: ABUS IP Camera Zeit Format: 24-Stunden Datum Format: TT-MM-III Textüberlagerung 1 2 3 4 5 6 7 8

Randen links en rechts

Abus LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPEICHERN

Gebiedsinstellingen

http://192.168.0.14/doi/page/sconfig.asp Abus LVY-ANSICHT WIEDERGABE BILD ADJREGNATION LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHENUNG STRAZENVERKEHR COVER DETECTION ALBERTENGAAG ALMANHAMSUNG AUTRANHEE Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Bereich festingen Alle Vächen Erzijfaltblüchwert SPEIKERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMENGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

Witlichtmodus / flitsmodus

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFOIRS-FREEMING SZENENÄNDERUNGSEERENING GESICHTSREIGENING INTRUSION DETECTION TRIPWIR UNDEAUFSCITTIGTES GEPÄCK DETECTION OBJEKTENTFERNING DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHEN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR DEPOKIS-ERKEINMUNG SZEMENGÄNDERUNGSERKEINMUNG GESICHTSERKEINMUNG INTRUSION DETECTION UNBEAURSICHTIGIES GEPÄCK DETECTION OBJEICENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfangsmethode Unte 1 Max. Größe Min. Größe Erkennungsbereich Löschen Ausrichtung Δ←→0 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHNERUNG STRASJENVERKETHR GEOFORDIS-ERREINHUNG SZENENÄRDÜRGÜRGERREINHUNG GESICHEPSERREINHUNG INTRUSION DETECTION TOMM UNBEAURS/CHIEFIDES GEPRICK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichsreinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbereich Löschen Grenzwert(e) 5 Empfindlichkeit 50 SPEICHNERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD CONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAS ENVERKEHR DEPOKUS-RECEKNUNG SZENERÄNDERUNG/SERKENNUNG GESICHTSERKENNUNG INTRUSION DETECTION UNDEAUFSCITTIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbereich Loschen Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EBFASSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfußend Mon. Ote. Mg. Don. Pt. Sa. So Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis SPEICHERN

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Weiterf. Konfiguration System Netzwerk Video/Audio Bad Sichoshell Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitablauf Timing-Schnappschuss aktivieren Format A/ECG Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Ereignsgesteuert Ereignsgesteuertes Schnappschuss aktivieren Format JPGC Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Erfassungsnummer 4 Speichern

8.7.3 Geheugenbeheer

http://192.168.0.14/doc/page/config.asp Suchen... Configuration LABIS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung Vorschlüssel... Parität Format HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Dauer Unverschlüsselt Lokal EXT4 Lesen/Schrel... Quote Max. Speicher Kapazit... 0,50GB Froie Größe für Bild 0,25GB Max. Speicher Kapazit... 2,25GB Froie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN

11. Technische gegevens

13:34:35 IPinstaller 9.1.1 ABUS IPCA All reabilittes Name IP Address Typ Status Renster Serpost Emotion Farmers Update Serewormer MAC Address 1 Outdoor Tube 102.163.8.48.02 IPC482515 attribnet V2 3.8 - BC11C00X2788 0x-91-cb-36-27-43 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zeile.

Aktivierung Benutzername installer Password Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&'()*+,- .;;:<=>?@[1]^-_{}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

Om P2P Cloud-funktionen:

Download nach Datei Abfragsbedingungen Dateiliste Nr. Dateiname Zeit Dateigröbe Fortschritt Gesamt 0 Elemente S/O Gohe zu Seite

8. Konfiguration

8.1 Lokal konfiguration

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZVERIK VIDEO & AUDIO BILD EREIGNIS SPECHNERUNG STRATENVERIGHER Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wundergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information: Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG OMP Regeldaten: beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsgatei Aufz.-Dateigrülle 256M 512M 1G Aufzeichnung speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Runtergeladene Datei speicher... CitUsersABUS PMV LaborABUS BP Suche Offnen Bildbeschn.-Einst. Live-Schnappsch. sichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen Schnappschuss bei Wiedergabe... CitUsersABUS PMV LaborABUS BP Suche Offnen Clips speichern unter CitUsersABUS PMV LaborABUS BP Suche Offnen SPECHNER

Live view-parametre

Her kan du indstille protokoltypen og kameraets live view-ydelse.

Protokol

http://192.163.0.14/doc/page/config.rsp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT SASISINFORMATION ZETTEINSTELLUNGEN DST RS-732 RS-ABS METADATENINSTELLUNGEN ÜBER GERATENAME IP CAMERA Nr. 88 Modell IPCS62110 Serienur. IPCS6213020210121AAWRPS5643505 Firmware Version V5.6.1.1 build 210416 Codierungsversion V7.3 build 200602 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HDBs 1 Anzahl Alarmeingesänge 2 Anzahl Alismausgänge 2 Firmware-Version Basis C-B-H3-B SPEICHERN

Grundlæggende info

Enhedens navn:

http://192.168.0.14/doc/page/config.asp Abus LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERREIT BENUTZER VERWALTEM NETZWIERX VIDEO & AUDIO BILD EREIGNIS SPEICHierung STRAJSEVERKEHR LIVE-ANGURT WIEDERGAGE BILD ZEITENSTELLUNGEN DST RS-352 RS-485 METADATENNESTELLUNGEN ÜBER Zeitzone: (6 MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse: pool.ntp.org MTP Port: 123 Interval: 1946 Minutes(p) Test Manuelle Zeitsynchronisierung Manuelle Zeitsynchronisierung Gerützerzeit: 2021-06-07T11:40:52 Zeiteinstellung: 2021-06-07T11:40:30 Synchronisierung mit Computerzeit SPRISCHEN SPEICHEN

Tidszone

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) ✓ SPEICHERN

Sommertid

Aktivér sommertid

http://192.156.0.14/doc/page/config.asp Konfiguration LUYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT DENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWAFTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Wieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätea... Konf.-Datei Imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Genstart

Klik på "Genstart" for at genstarte enheden.

Standard

Restor.

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERW IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

8.2.3.3 MAC-adressefilter

http://192.168.0.14/doc/page/ccnfig.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZierung IP-ADRESSORFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATS/VERWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN □ SSII aktivieren □ Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN

Aktiver SSH

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BENUTZER VERWALTEN ONLINE-BENUTZER Bemutzer-Liste Kinsuflügen Andarin Löchen Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAPENVERKEIN

ABUS LOKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERSIE BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD EBRENGIS SPESCHERUNG BENUTZER VERWALTER ORIENT-BENUTZER Benutzer-Üste Heraufgaben Algemein Kurta-Sicherheitsquote... Nt. 1 Benutzername Bemattertyp Kurta-Sicherheitsstellungen 1 Installer Administrator

Korps-Säderelbedieckelungen Korps-Säderelbedieckelungen per E-Mail E-Mail-Adresse: [e-mail]

ABUS BENUTZERNAME BENUTZERNAME PASSPORT Password Pensetät Increase! LOGIN

1 Identifikation überprüfen 2 Neues Passwort festlegen 3 Fertigstellen Prüfmodus E-Mail-Verifikation

8.3 Netværk

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST DONS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benutzername Port 0 Password Bestätigen SPEICHERN

http://192.168.0.14/doc/page/config.asp Configuration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK GRUNDEINSTEILLGEN ERW. FIRST. VIDEO & AUDIO BILD FREIGNIS SPEICHERUNG STRÄBENVERKEHR SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVER SRTP FTP-Protokoll FTP Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

For at uploade optagne videoer eller billeder til en FTP-server skal følgende indstillinger foretages.

Serverens adresse

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIFDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLL NETZWERKDienST ALARMSSERVER LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine □ Bildanhang Intervall 2 Sek. □ Authentifizierung Benutzername Password Bestätigen Empfänger Nr.Empfänger Empfänger Adresse ultimately Test 1 Test 2 Test 3 Test SPEICHERN

Her har du mulighed for at foretage indstillingerne for e-mailforsendelse.

Afsender

Afsender

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR LIVE-ANSICHT VÄDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode Benutzerdef. 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen aller drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

Trykfunktion i ABUS Link Station APP

8.3.13 Integrationsprotokol

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Änderm Löchen Nr. Benutzername Benutzertyp

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSockets,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Strømningstype

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

Billedjustering

Lysstyrke

WB-Verst.-Schaltung R

WB-Verst.-Schaltung B

MWB 26 26

Låst WB

http://192.168.0.14/doc/page/config.asp Kofiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKENR OSD-ENSTELLUNGEN PRIVATZONE BILDÜBERLÄGERUNG Anzeige Modus N. transp. & n. blinkend OSD-Große Auto Schriftfarbe Benutzerde Anpassung Benutzerdef. Speichenern Name ABUS IP Camera Zeit Format: 24-Stunden Datum Format: TT-MM-III Textüberlagerung 1. 2. 3. 4. 5. 6. 7. 8.

Abus LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPEICHERN

Områdets indstillinger

http://192.168.0.14/doi/page/sconfig.asp Abus LVY-ANSICHT WIEDERGABE BILD ADJREGNATION LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHENUNG STRAZENVERKEHR COVER DETECTION ALBERTENGAAG ALMANHAMSUNG AUTRANHEE Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Bereich festingen Alle Vächen Einjahrerlöchwert SPEIKERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BOWEGUNGSEBERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSNAVHE LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAS/ENVERKEHR Alarmingang: A<-1 IP Adresse: Lokal Alarmtyp: N.O Alarmname: (Kann nicht kopiert werden) ✓ Alarmeingangsbehandlung aktivieren Zeitplan aktivieren Verknüpfungsmethode × Lischen Alle Ibschan Mon. Die. Mi. Don. Fr. Sa. So KOPIEREN NACH... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMENGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFOIRS-FREEMNUNG SZENENÄNDERINGSEREMNUNG GESICHTSREIGENNUNG INTRUSION DETECTION TRIPWIR UNDEAUFSCITTIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHEN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOCAL SYSTEM NETZWIERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR DEPORES-ERCEINNUNG SZEMENGÄNDERINGSERKENNUNG GESICHTSERKEINNUNG INTRUSION DETECTION UNBERMFSICHTIGES GEPRÖCK DETECTION OBJEKTENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Übrle 1 Max. Größe Min. Größe Erkennungsbereich Löschen Anzrichtung: <-->0 Empfindlichkeit 50 SPEICHERN

Aktiver snubletråd:

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONfigURATION OEFICIUS-ERKEINNUNG SZERNÄNDERUNGSEIKENNING GESICHTSERIKENNING INTRUSION DETECTION UNBEAMSICHTIGES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region: 1 Max. Größe Min. Größe Erkennungsbereich löschen grenzwert(s) 5 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-FREIGNIS SPEICHERUNG STRAISENVERKEHR VIVE-ANSICHT WIEDERGABE BILD CONFIGURATION DEFOCUS-FREENKNUNG SZENERÄNDERUNG/SERKENKNUNG GESICHT/SERKENKNUNG INTROSION DETECTION UNDEAUFSCichtigTES GEPÄCK DETECTION OJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbezeich Loschen Empfindlichkeit 50 SPEICHORN

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EXPANSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfuhrend Mon. Ote. Mg. Don. Pt. Sa. So SPEICHERN Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Weiterf. Konfiguration System Netzwerk Video/Audio Bad Sichoshell Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitablauf Timing-Schnappschuss aktivieren Format A/ECG Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Ereignsgesteuert Ereignsgesteuertes Schnappschuss aktivieren Format JPGC Auflösung 1280*1260 Qualität Hoch Intervall 0 Millsekunde Erfassungsnummer 4 Speichern

http://192.168.0.14/doc/page/config.asp Suchen... Configuration LABIS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung Vorschlüssel... Parität Format HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Dauer Unverschlüsselt Lokal EXT4 Lesen/Schrel... Quote Max. Speicher Kapazit... 0,50GB Froie Größe für Bild 0,25GB Max. Speicher Kapazit... 2,25GB Froie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN

12:34:36 IPInstitaler 9.1.1 ABUS IPCA Alle erwartlichen D Name P Name Tpi Status Border Event Spot Forward Forward Update Security WC Name 1 Outdoor Tube 192.168.0.48.50 IPCR2535 aktivart V2.3.6 BC11CBX627M 8s-11-09-06-27-08 Compact: Sie müssen Benutzername und Kennwort angeben. Klicken Sie mit dem rechten Mausbutton auf die selektierte Zelle. P Nextion Inbox Interessen P-Erzeugen Seizie Allware

Aktivierung Benutzername installer Passwort Stark 8 bis 16 Zeichen sind erlaubt, einschließlich Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen (!""#$%&*()*+,- ../;;<=>?@[1]^~{I}~ Leerzeichen). Mindestens zwei der oben aufgeführten Typen sind erforderlich. Bestätigen ●●●●●●●●●●●● OK

http://192.168.0.24/doc/page/download.asp Bod LIVE-ANSICHT WIEDERGABE BBD KONFIGURATION Installer LOGOUF Download nach Datel Abfragsbedingungen Deteiliste Dateityp Alle typert Startzeit 2021-10-13 00:00:00 Endzeit 2021-10-13 23:59:59 SICHEN Nr. Dateiname Zeit Dateigröbe Fortschritt Gesamt 0 Elemente S/O Gette zu Seite

8. Configurazione

http://192.168.0.14/doc/page/config.asp Suchen... Configuration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM NETZWERIK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRATENVERIGER Live-Ans.-Parameter Protokoll TCP UDP MULTICAST HTTP Wiedergabeleistung Geringste Verzög... Ausgewogen Flüssig Benutzerdef. Display Rules Information Ja Nein POS-Informationen anzeigen Ja Nein Bildformat JPEG BMP Regeldaten beim Erfassen anze... Ja Nein Einstellungen der Aufzeichnungsdatel Aufz.-Dategröße 256M 512M 1G Aufzeichnung speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Runtergeladene Datei speicher... C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Bild/Bischn.-Einst. Live-Schnappsch. sichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Schnappschuss bei Wiedergabe... C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen Clips speichern unter C:\Users\ABUS PMV Labor\ABUS IP Suche Örmen SPEICHERN

http://192.168.0.14/doc/page/config.stp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHORNEIT REMUTZER VERMALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRATENVERKEHR BASIN INFORMATION 2011RUSTELLUNGEN OSF RS-732 RS-ABS METADATENINSTELLUNGEN ÜBER Gerätename IP CAMERA Nr. 88 Hedell IPCSG2110 Seriesw. IPCSG213020210121AAUWRFS5643505 Firmware Version V5.6.11 build 210416 Codierangoversion V7.3 build 200602 Web-Version V4.0.51.1 build 210406 Plugin-Version 3.0.7.3401 Anzahl Kanäle 1 Anzahl HDBs 1 Anzahl Alarmeingesinge 2 Anzahl Alismausgänge 2 Firmware-Version Basis C-B-N3-B SPEICHERN

http://192.168.0.14/doc/page/config.asp Abus LIVE-ANGICHT WIEDERGAGE BILD KONFIGURATION LOCAL SYSTEM SYSTEMEINSTELLUNGEN BEASUINFORMATION ZEITEINSTELLUNGEN DST RS-352 RS-485 METADATENINSTELLUNGEN ÜBER Zeitzone (b.MT+01:00) Amsterdam, Berlin, Rome, Paris NTP HTP Server Adresse pool.ntp.org MTP Port 123 Interval 1446 Minute(p) Test Manuelle Zeitsynchronisierung Manuelle Zeitsynchronisierung Gerützerzeit 2021-06-07T11:40:52 Zeiteinstellung 2021-06-07T11:40:30 Synchronisierung mit Computerzeit SPRINGEN SPRINGEN

Fuso orario

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK LIVE-ANSICHT WIEDERGABE BILD BASISINFORMATION ZEITEINSTELLUNGEN DST RS-232 RS-485 ✓ DST aktivieren Startzeit Mär. ✓ Letzte ✓ So ✓ 02 ✓ Endzeit Okt. ✓ Letzte ✓ So ✓ 03 ✓ DST Versatz 60Minute(n) SPEICHERN

L'ora legale

http://192.156.0.14/doc/page/config.asp Configuration LUYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERNEIT DENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRÄGENVERKEHR UPGRADE UND INSTANDHALTUNG PROTOKOLL SYSTEMWAFTUNG SICHERHEITS-AUDIT-PROTOKOLL Neustart Neustart Gerät neu starten Standard Wieder... Standard Bis auf die IP-Parameter alle Parameter auf Standardvorgaben zurücksetzen. Alle Parameter auf Standardvorgaben zurücksetzen. Informationen exportieren Gerätea... Konf.-Datei Imp. Geräteparameter Suche Import Status Update Firmware Suche Update Status Hinweis: Der Upgrade-Prozess dauert 1 bis 10 Minuten. Gerät bitte nicht ausschalten. Es wird anschließend automatisch neu gestartet.

Riavvio

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßenVERKEHR RTSP-Authent. digest RTSP Digest Algorithm MD5 WEB-Authentifizierung digest/basic WEB Digest Algorithm MD5 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR AUTHENTIFIZIERUNG IP-ADRESSENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERW IP-Adressfilter aktivieren IP-Adressfiltertyp Verboten IP-Adressenfilter Hinzufügen ändern Löschen Nr. IP SPEICHERN

http://192.168.0.14/doc/page/ccnfig.asp Konfiguration LABUS LOKAL SYSTEM SYSTEMEINSTELLUNGEN WARTUNG SICHERHEIT BENUTZER VERWALTEN LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION AUTHENTIFIZierung IP-ADRESCENFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVIRWALTUNG □ SSII aktivieren □ Sperre für illegale Anmeldung aktivieren Ungültige Anmeldever... 7 SPEICHERN

Attivare SSH

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BENUTZER VERWALTEN ONLINE-BENUTZER Bemutzer-Liste Kirksufligen Andurn Lüchen Allgemein Nr. Benutzername Benutzertyp 1 installer Administrator NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRADENVERRECHN

ABUS LOKAL SYSTEM SYSTEMINTELLIGEN WARTEN SINHERSIE BENUTZER VERWALTER NETZWERK VIDEO & AUDIO BILD EBRENGIS SPESCHERUNG BENUTZER VERWALTER ONION-BENUTZER Benutzer-Üste Heraufgaben Algemein Kurta-Sicherheitsquote... Nt. 1 Benutzername Bemattertyp Kurta-Sicherheitsstellungen 1 Installer Administrator

Korps-Säderelbedieckelungen Korps-Säderelbedieckelungen per E-Mail E-Mail Address: [e-mail] OK Additions

ABUS BENUTZERNAME BENUTZERNAME PASSPORT Password Revisit Increase! LOGIN

1 Identifikation überprüfen 2 Neues Passwort festlegen 3 Fertigstellen Prüfmodus E-Mail-Verifikation

8.3 Rete

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DNS PORT NAT MULTICAST NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2cia5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKEHR LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST DDNS aktivieren DDNS Typ ABUS Server Server Adresse api.abus-server.com Benutzername Port 0 Password Bestätigen SPEICHERN

http://192.163.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS B02.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMSERVER SRTP LOKAL SYSTEM NETZWERK GRUNDEINSTELLGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRASSENVERKEHR FTP- Protokoll Server Adresse 0.0.0.0 Port 21 Benutzername Password Bestätigen Anonym Verzeichnisstruktur Im Stammverzeichnis speiche Bildarchivierungsinter... AUS Tag(e) Bildname Standard Bild hochladen Test SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLL NETZWERKDIEINST ALARMISERVER LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Absender Absender Adresse SMTP Server SMTP Port 25 E-Mail-Verschlüsselung Keine Bildanhang Intervall 2 Sek. Authentifizierung Benutzername Passwort Bestätigen Empfänger Nr. Empfänger Empfänger Adresse Test 1 Test 2 Test 3 Test SPEICHERN

ABUS LOKAL SYSTEM NETZWERK GRÜNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD REIGNIS SPEICHERUNG STRÄENVERKEHR LIVE-ANSICHT VÄDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFT HTTPS QOS BO2.1X INTEGRATIONSPRODUKROLL NETZ Cloud Plattform ABUS Link Station Aktiviert Server-IP-Adresse litedev.eu-guardingusion.com Registerstatus Offline Verifizierungcode Benutzerdef. 6 bis 12 Zeichen erlaubt, einschließlich Groß-, Kleinbuchstaben und ziffern. Um Geratesicherheit zu gewährlechten, wird eine Kombination von mindestens 8 Zeichen alter drei oben genannten Arten empfohlen. Hinweis: Die 6 stellige Kombination „ABODEP“ und alle anderen Kombinationen dieser alphabetischen Reihenfolge, die sensibel für groß- und kleineschreibung sind, sind nicht erlaubt.

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION SNMP FTP EMAIL CLOUD ZUGRIFF HTTPS QOS 802.1X INTEGRATIONSPROTOKOLI NETZWERKDIERST ALARMSERVE Open Network Video Interface aktivieren Open Network Video In... 18.12 Benutzer-Liste Hinzufügen Ändern Löschon Nr. Benutzername Benutzertyp

AUTHENTIFIZIERUNG IP-ADRESSENFILTER MAC-ADRESSFILTER SICHERHEITSDIENST ERWEITERTE SICHERHEIT ZERTIFIKATSVERWALTUNG Server-/Clientzertifikat Selbstsignier... Zertifikatsan... Import Export Löschen Zertifikatseig... Zertifikats-ID Gültig ab: Gültig bis: Status Funktionen default 2024-08-01 10:05 2027-08-01 10:05 Dauer HTTPS,WebSockets,Erweiterte...

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION VIDEO DENUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR Stream Typ Main Stream (Normal) Videotyp Video-Stream Auflösung 1920*1080P Bitrate Typ Variabel Videoqualität ++++ Bildiate 25 fps Max. Bitrate 4096 Kbps Videocodierung H.264 DynGOP (H.264+JH.265+) AUS Profil Hauptrofil I-Frame-Intervall 50 SVC AUS Glätten 50 [ Löschen<->Weich ] SPEICHERN

Tipo di flusso

Belichtungseinstellungen
Fokus
Tag/Nacht-Umsch.
Gegenlichteinstellungen
Weißabgleich
Bildoptimierung
- Videoeinstellung

Weißabgleich MWB WB-Verst.-Schaltung R 26 WB-Verst.-Schaltung B 26

WB bloccato

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAISENVERKENR OSD-ENSTELLUNGEN PRIVATZONE BILDÜBERLÄGERUNG Anzeige Modus: N. transp. & n. blinkend OSD-Große: Auto Schriftfarbe: Benutzerde Anpassung: Benutzerdef. Speichenern Kameraname Datum anzeigen Name ABUS IP Camera Zeit Format: 24-Stunden Datum Format: TF-MM:3000 Textüberlagenung 1 2 3 4 5 6 7 8

Abus LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART -EREIGNIS SPEICHERUNG STRAJENVERKEHR BIVEL-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSERKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSRAHME Bewegungserkennung aktivieren Dynamische Bewegungsanalyse aktivieren Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Kenfiguration Normal Zeichnen stoppen Alle löschen Empfindlichkeit 60 SPEICHERN

http://192.168.014/doc/page/config.asp Configuration LABUS LIVE-ANSIGHT WIEDERGABE BILD REINFORMATION LOCAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRASCONVERXEUR COVER DETECTION ALARMENZGANG ALARMENZGANG AUXNANPE Aktiviert Beziehzeinstellungen Zeitplan aktivieren Verknüpfungsmethode Bereich Testigen Alle Ubochen Empfindlichkeit SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION BEWEGUNGSEIRKENNUNG COVER DETECTION ALARMEINGANG ALARMAUSGANG AUSNAHME LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR Alarmausgang A->1 IP Adresse Lokal Verzögerung 5Sek. Alarmname (Kann nicht kopiert werden) Alarm Status AUS (Kann nicht kopiert werden) Zeitplan aktivieren Löschen Alle löschen Mon. 0 2 4 6 8 10 12 14 16 18 20 22 24 Die. 0 2 4 5 8 10 12 14 16 18 20 22 24 Mi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Don. 0 2 4 6 8 10 12 14 16 18 20 22 24 Fi. 0 2 4 5 8 10 12 14 16 18 20 22 24 Sa. 0 2 4 5 8 10 12 14 16 18 20 22 24 So MANUELLER ALARM KOPIEREN NACH... SPEICHEIN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEFOIRS-FREEMINUNG SZENENÄNDERUNGSEREEMINUNG GESICITÄSEREGENNUNG INTRUSION DETECTION TRIPWIR UNDEAUFSCHTIGTES GEPÄCK DETECTION QUIEXTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkonnungsborich Löschen Grenzuwert(e) 0 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEPOKUS-ERGENMUNG SZERENÄNDEREMIGSGERGENMUNG GESICHTSERGENMUNG INTRUSION DETECTION UNBEIAMSORTIGES GEPIKK DETECTION OBJEICENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfangsmethode Umlö: 1 Nac. Größe Min. Größe Erkennungsbereich Löschen Anschuldung A<->B Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Configuration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS EREIGNISSE SMART-EREIGNIS SPEICHERUNG STRAßENVERKEHR DEFÖKÜS-ERKENNUNG SZENENÄNDERUNGSERKENNUNG GESICHTSERKENNUNG INTRUSION DETECTION TRIPR UNBEAUPS/CHITIGTES GEPÄCK DETECTION OBJEKTENTFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsbereich Löschen Grenzwert(e) 5 Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp Konfiguration LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION DEPOKUS-FRIKENNING SZENHÄNGERUNGERIKENNING GESICHTSERIKENNING INTRUSION DETECTION UNBEAUFISCHTIGTES GEPÄCK DETECTION OBJEKTENTIFERNUNG DETECTION Aktiviert Bereichseinstellungen Zeitplan aktivieren Verknüpfungsmethode Region 1 Max. Größe Min. Größe Erkennungsrauch Loschen Empfindlichkeit 50 SPEICHERN

http://192.168.0.14/doc/page/config.asp KO#figuration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION ZEITPLAN EXPANSEN Aktiviert Durchgehend Löschen Alle löschen Weiterfuhrend Mon. Ote. Mg. Don. Pt. Sa. So SPEICHERN Durchgehend Bewegung Alarm Bewegung | Alarm Bewegung & Alarm Ercignis

ABUS Security-Center Liveansicht Wiedergabe Konfiguration Protokoll admin Abmelden Lokale Konfiguration Lokale Konfiguration Basiskonfiguration Welterf. Konfiguration System Netzwerk Video/Audio Batz Sicherheit Ereignisse Speicherung Aufzeichnungszeitplan Speicherverwaltung NAS Schnappschuss Zeitaufauf Timing-Schnappschuss aktivieren Format JPEG Aufösung 1260*1260 Qualität Hoch Interval 0 Millesekunde Ereignsgesteuert Ereignsgesteuerten Schnappschuss aktivieren Format JPEG Aufösung 1260*1260 Qualität Hoch Interval 0 Millesekunde Erfassungsnummer 4 Speichem

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION HDD-VERWALTUNG NETZLAUFWERK HDD-Verwaltung HDD-Nr. Kapazität Verf. Speicher Status Verschlüsselu... Typ Formatierung... Eigenschaften Fortschritt 1 3.71GB 2.00GB Dauer Unverschlüsselt Lokal EXT4 Lesen/Schrei... Quote Max. Speicher Kapazit... 0,50GB Fratie Größe für Bild 0,25GB Max. Speicher Kapazit... 2,25GB Fratie Größe für Aufnah... 1,75GB Prozentsatz von Bild 25 % Prozentsatz von Aufna... 75 % SPEICHERN
