BRUGSANVISNING IPCA54512B ABUS

Betjeningsvejledning

Version 09/2024

CE

Original brugsanvisning på tysk. Opbevares til fremtidig brug!

Introduktion

Kære kunde,

Tak, fordi du har købt dette produkt.

Enheden opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU og RoHS-direktiv 2011/65/EU.

For at opretholde denne tilstand og sikre en sikker drift skal du som bruger overholde denne betjeningsvejledning!

Læs hele betjeningsvejledningen, før du tager produktet i brug, og overhold alle betjenings- og sikkerhedsanvisninger!

Alle firmanavne og produktbetegnelser er varemærker tilhørende deres respektive ejere. Alle rettigheder forbeholdes.

Hvis du har spørgsmål, bedes du kontakte din specialiserede installatør eller specialiserede detailpartner!

Ansvarsfraskrivelse

Denne betjeningsvejledning er udarbejdet med den største omhu. Hvis du alligevel opdager udeladelser eller unøjagtigheder, bedes du informere os skriftligt på den adresse, der er angivet på bagsiden af manualen.

ABUS Security-Center GmbH & Co KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig ret til at foretage ændringer i produktet og betjeningsvejledningen til enhver tid uden forudgående varsel.

ABUS Security-Center er ikke ansvarlig for nogen direkte eller indirekte følgeskader, der opstår i forbindelse med udstyr, ydeevne og brug af dette produkt. Der gives ingen garanti for indholdet af dette dokument.

Forklaring af symboler

	Symbolet med lynet i trekanten bruges, når der er fare på færde. sundhed, f.eks. på grund af elektrisk stød.
	Et udråbstegn i trekanten angiver vigtige oplysninger i denne betjeningsvejledning, som skal overholdes.
	Dette symbol findes, når du skal have særlige tips og oplysninger om betjening.

Vigtige sikkerhedsinstruktioner

	Skader, der skyldes manglende overholdelse af denne betjeningsvejledning, medfører, at garantien bortfalder. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar for materielle skader eller personskader, der skyldes forkert håndtering eller manglende overholdelse af sikkerhedsanvisningerne. I sådanne tilfælde bortfalder alle garantikrav!

Kære kunde, de følgende sikkerheds- og fareoplysninger er ikke kun beregnet til at beskytte dit helbred, men også til at beskytte apparatet. Læs venligst følgende punkter omhyggeligt:

• Der er ingen dele inde i produktet, der kan repareres. Ved adskillelse bortfalder også godkendelsen (CE) og garantien.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.
  • Monter produktet på en sådan måde, at direkte sollys ikke kan falde på enhedens billedsensor. Overhold installationsanvisningerne i det tilsvarende kapitel i denne betjeningsvejledning.
• Enheden er designet til indendørs og udendørs brug (IP66).

• Fugt eller for høj luftfugtighed
• Ekstrem kulde eller varme
• Direkte sollys
• Støv eller brandfarlige gasser, dampe eller opløsningsmidler
  • stærke vibrationer
  • stærke magnetfelter, f.eks. i nærheden af maskiner eller højttalere.
• Kameraet må ikke installeres på ustabile overflader.

Generelle sikkerhedsanvisninger:

• Lad ikke emballagematerialet ligge og flyde uforsvarligt! Plastfilm/poser, polystyrenstykker osv. kan blive farligt legetøj for børn.
• Af sikkerhedsmæssige årsager må videoovervågningskameraet ikke gives til børn på grund af små dele, der kan sluges.
• Indsæt ikke nogen genstande gennem åbningerne ind til apparatets indre.
• Brug kun de ekstra enheder/tilbehør, der er angivet af producenten. Tilslut ikke inkompatible produkter.
  • Overhold sikkerheds- og brugsanvisningerne for de andre tilsluttede enheder.
• Kontrollér apparatet for skader før ibrugtagning; hvis dette er tilfældet, må du ikke bruge apparatet!
  • Overhold grænserne for den driftsspænding, der er angivet i de tekniske data. Højere spændinger kan ødelægge enheden og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedsinstruktioner

1. Strømforsyning: Overhold oplysningerne på typeskiltet om forsyningsspænding og strømforbrug.

2. Overbelastning

Undgå at overbelaste stikkontakter, forlængerledninger og adaptere, da det kan føre til brand eller elektrisk stød.

3. Rengøring

Rengør kun apparatet med en fugtig klud uden brug af skrappe rengøringsmidler.

Alle sikkerheds- og betjeningsinstruktioner skal overholdes før første opstart!

1. Overhold følgende instruktioner for at undgå skader på netledningen og netstikket:

2. Når du tager apparatet ud af stikkontakten, må du ikke trække i netledningen, men skal tage fat i stikket.

3. Sørg for, at netkablet ligger så langt væk som muligt fra varmeapparater for at undgå, at plastkappen smelter.

4. Følg disse instruktioner. Hvis du ikke gør det, kan du få elektrisk stød:

5. Åbn aldrig kabinettet eller strømforsyningsenheden.

6. Sæt ikke metal eller brændbare genstande ind i apparatet.

7. Brug overspændingsbeskyttelse for at undgå skader forårsaget af overspænding (f.eks. tordenvejr).

8. Afbryd venligst defekte apparater fra strømforsyningen med det samme, og informer din forhandler.

Når du installerer i et eksisterende videoovervågningssystem, skal du sørge for, at alle enheder er koblet fra lysnettet og lavspændingskredsløbene.

Hvis du er i tvivl, skal du ikke selv udføre montering, installation og ledningsføring, men overlade det til en specialist. Forkert og upprofessionelt arbejde på elnettet eller husinstallationer udgør ikke kun en risiko for dig selv, men også for andre mennesker.Forbind installationerne, så net- og lavspændingskredsløbene altid kører separat og ikke er forbundet med hinanden på noget tidspunkt eller ikke kan forbindes på grund af en fejl.

Udpakning

Händter apparatet med største forsigtighed, när du pakker det ud.

Hvis den originale emballage er beskadiget, skal du først kontrollere apparatet. Hvis apparatet er beskadiget, skal du sende det tilbage med emballagen og informere leveringstjenesten.

Indholdsfortegnelse

1. Tilsigtet brug 300
2. Forklaring af symboler....300
3. Egenskaber og funktioner ....301
4. Beskrivelse af enheden....301
5. Beskrivelse af forbindelserne....301
6. Indledende idriftsættelse 301

6.1 Brug af ABUS IP Installer til at søge efter kameraer 301
6.2 Adgang til netværkskameraet via webbrowser 303
6.3 Generelle bemærkninger om brug af indstillingssiderne 303
6.4 Installation af video-plugin....303
6.5 Første tildeling af adgangskode....304
6.6 Startside (login-side)....305
6.7 Brugerkonti og adgangskoder....306
6.8 Integrering af kameraet i ABUS NVR 306
6.9 Integrering af kameraet i ABUS Link Station-appen 306
6.10 Integrering af kameraet i ABUS CMS 307
6.11 Bemærkninger om installation ved brug af objektgenkendelse....307

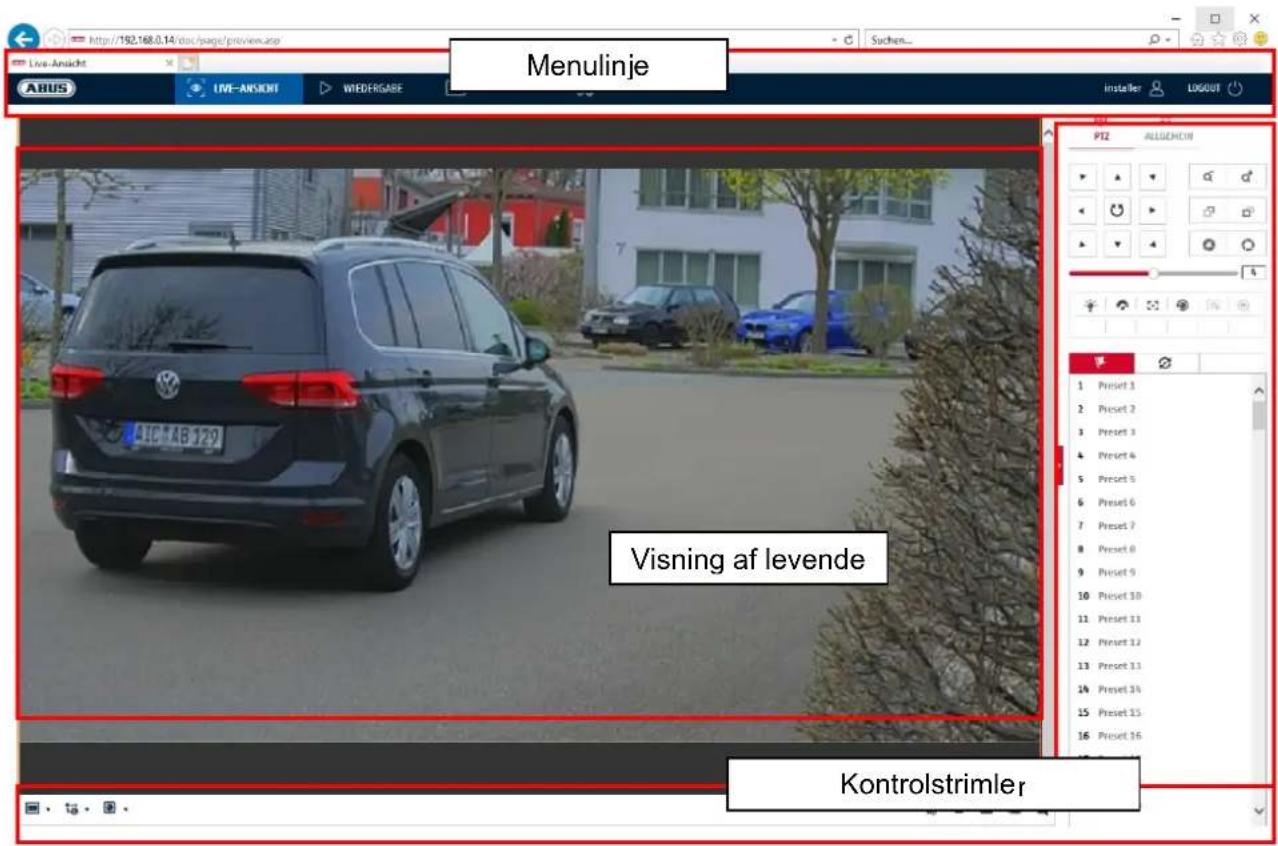

1. Brugerfunktioner 308

7.1 Menubjælke....308
7.2 Visning af levende billeder 309
7.3 Kontrolbjælke 309

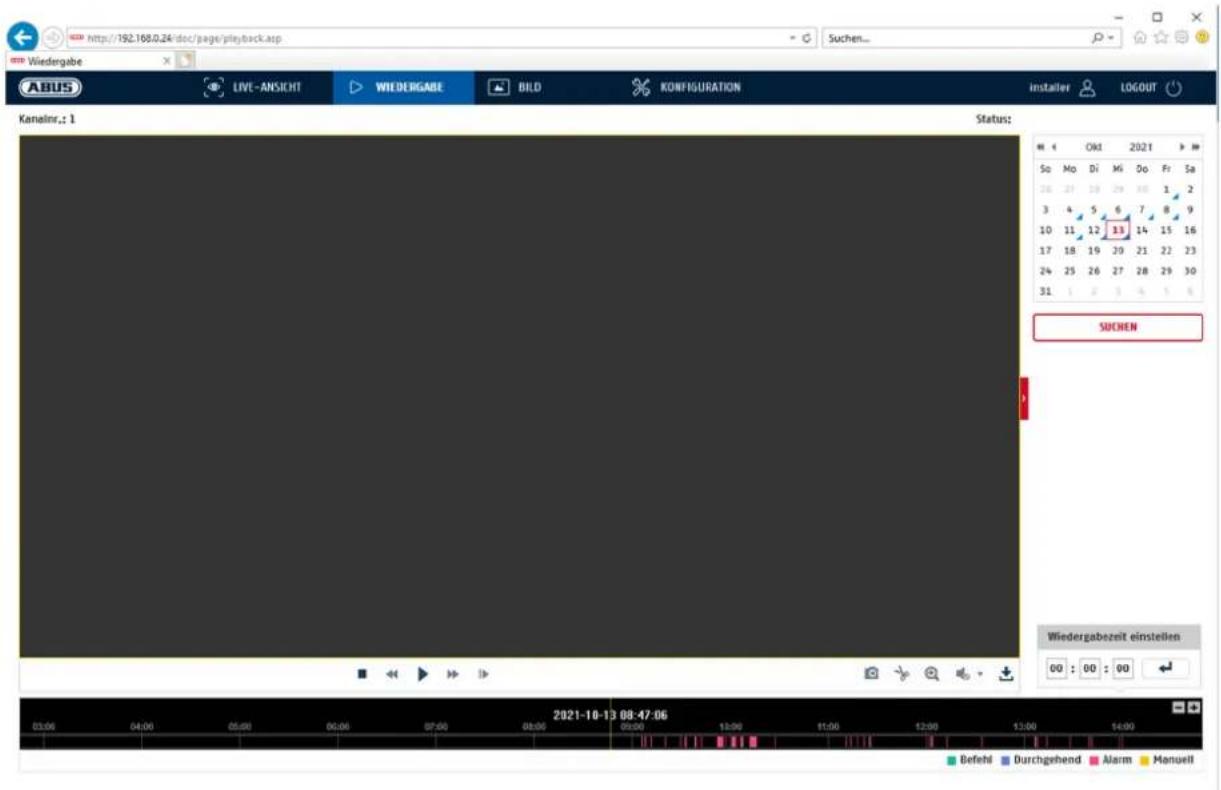

7.4 Afspilning....310

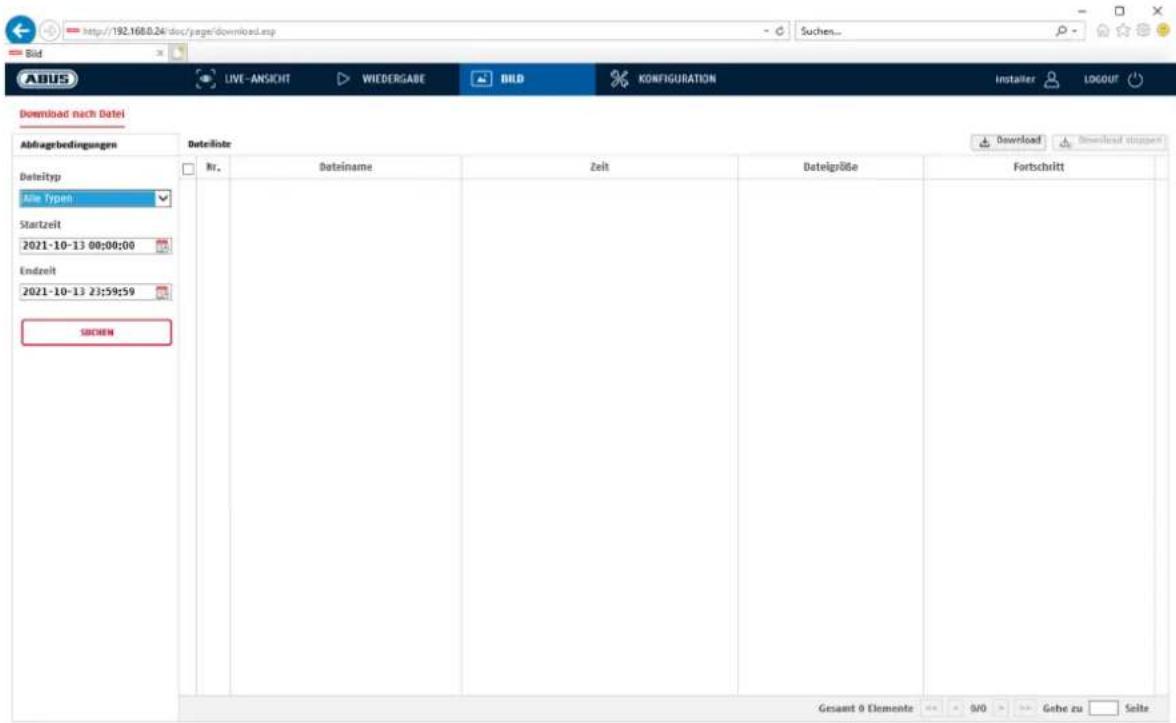

7.5 Billede 311

1. Konfiguration 313

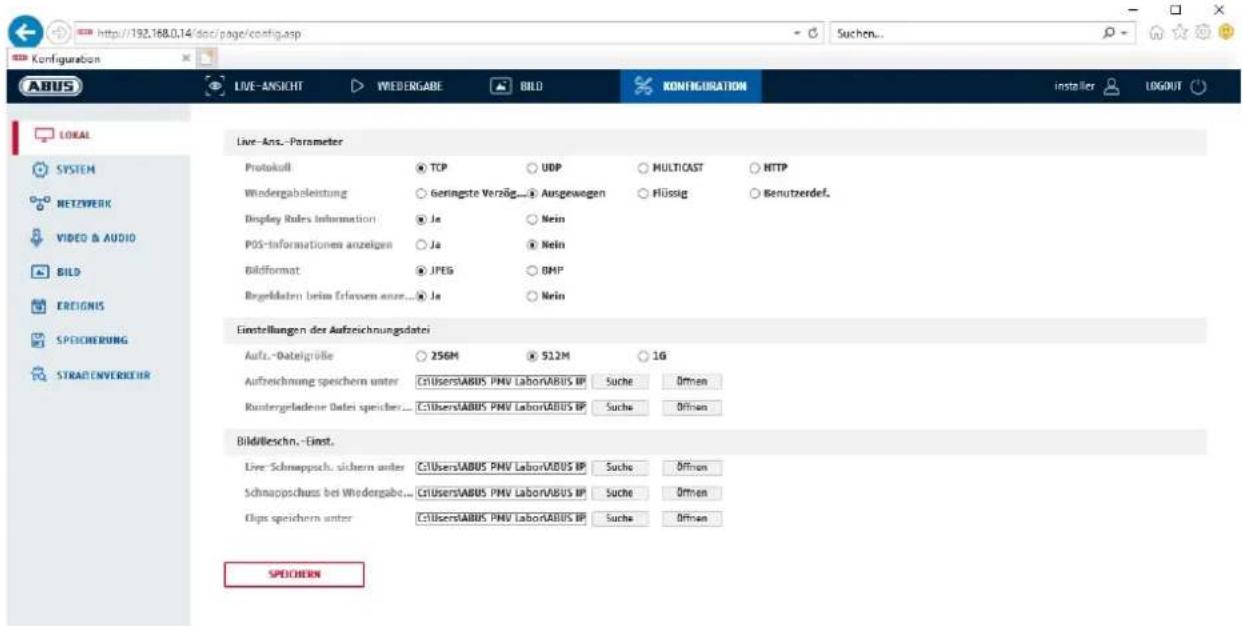

8.1 Lokal konfiguration....313
8.2 System....315
8.2.1 Systemmindstillinger 315

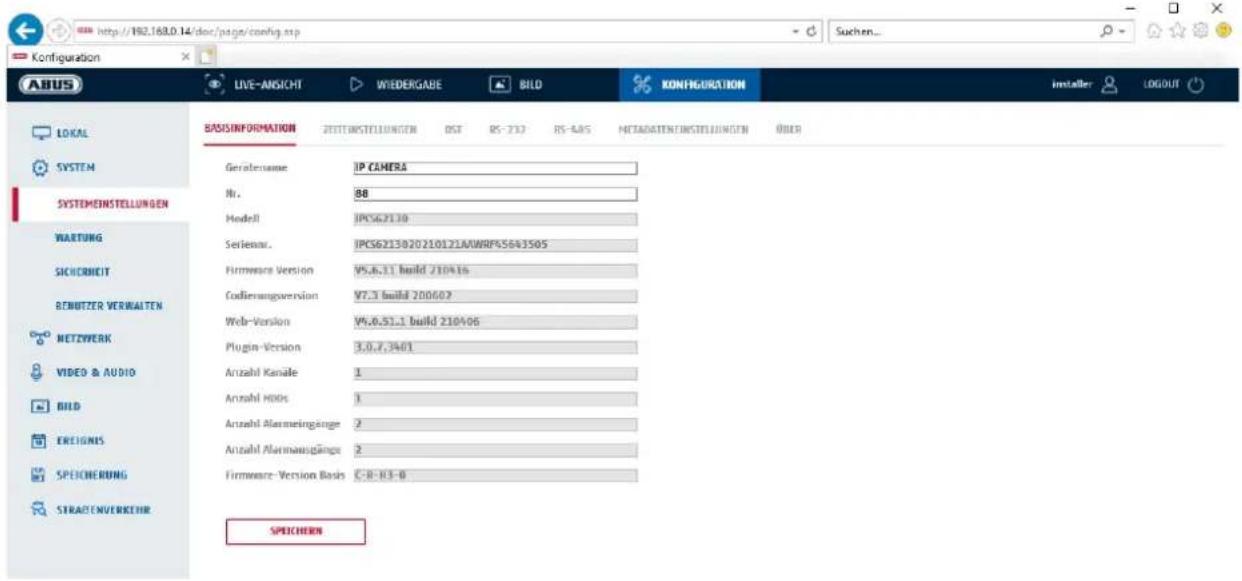

8.2.1.1 Grundlæggende oplysninger 315

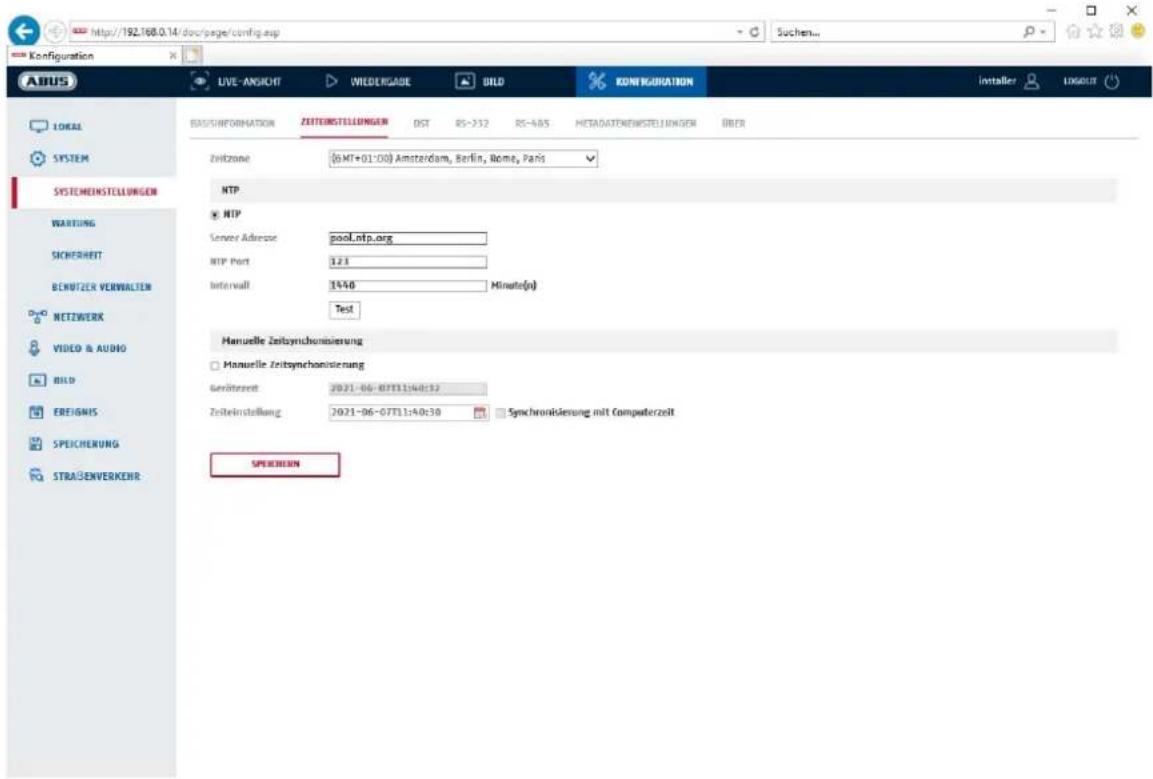

8.2.1.2 Tidsindstillinger ....316

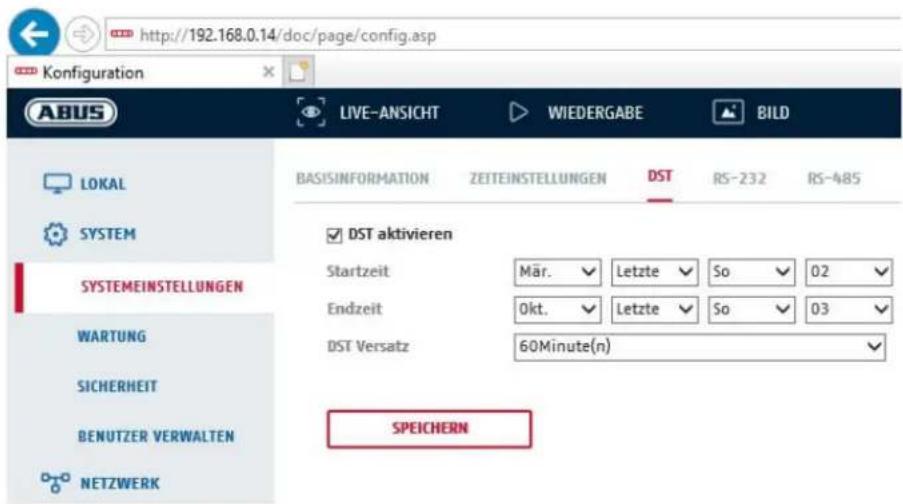

8.2.1.3 Sommertid / sommertid 317
8.2.1.4 RS-232....317
8.2.1.5 VCA-ressource....318
8.2.1.6 Indstillinger for metadata....318
8.2.1.7 Om / Licensoplysninger....318
8.2.2 Vedligeholdelse....319
8.2.2.1 Opgradering og vedligeholdelse 319

8.2.2.2 Protokol....320
8.2.2.3 Protokol for sikkerhedsaudit....320
8.2.3 Sikkerhed 320

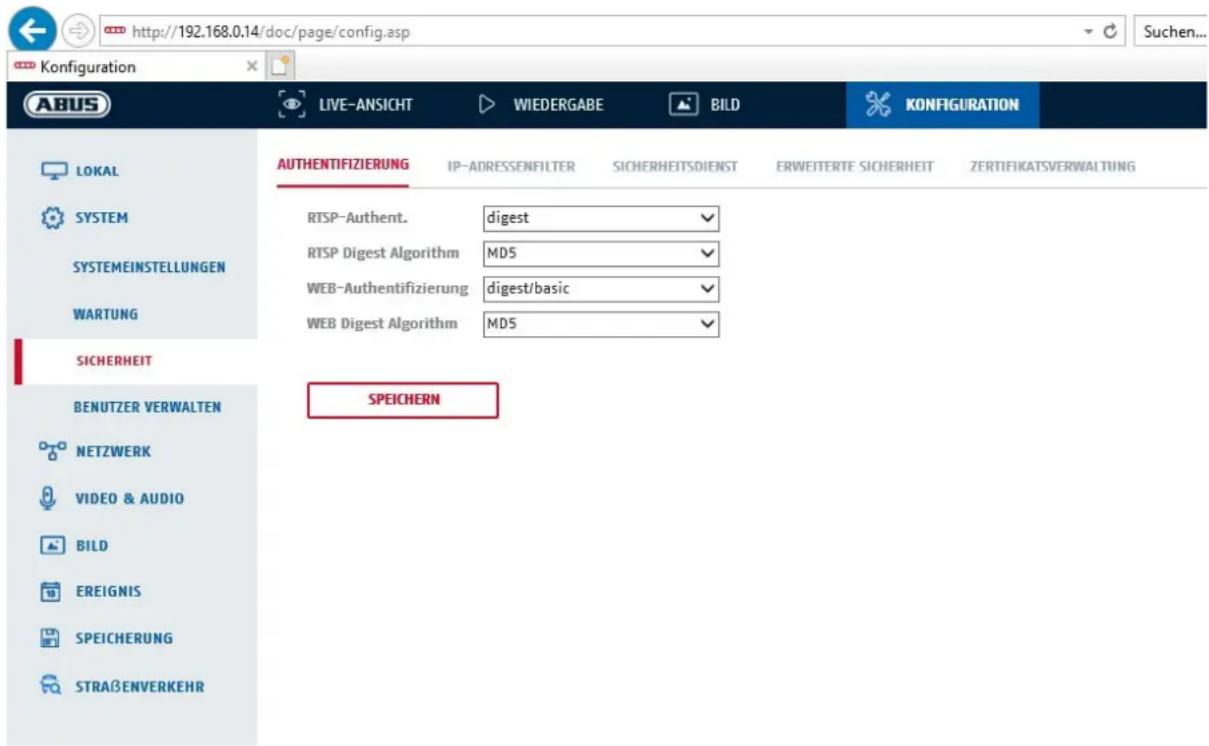

8.2.3.1 Autentificering 320
8.2.3.2 IP-adressefilter 321
8.2.3.3 MAC-adressefilter 321

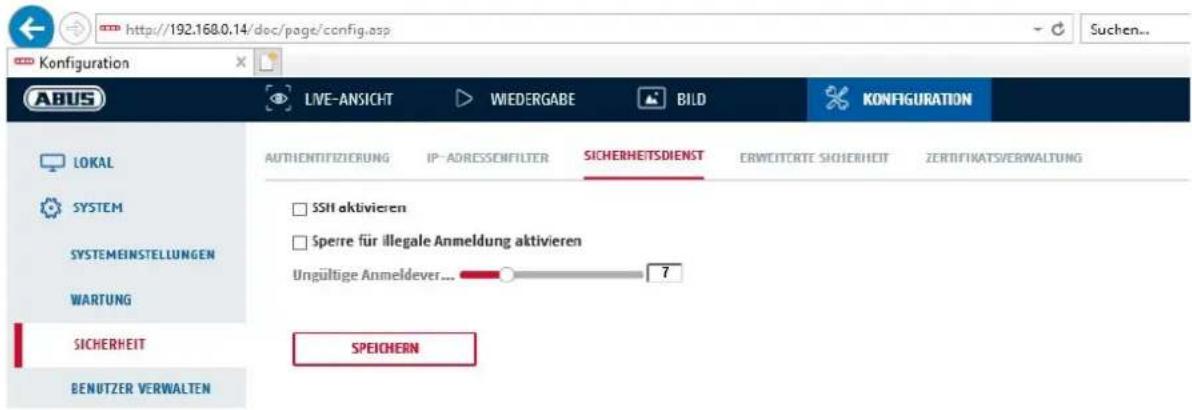

8.2.3.4 Sikkerhedstjeneste....321
8.2.3.5 Udvidet sikkerhed....322

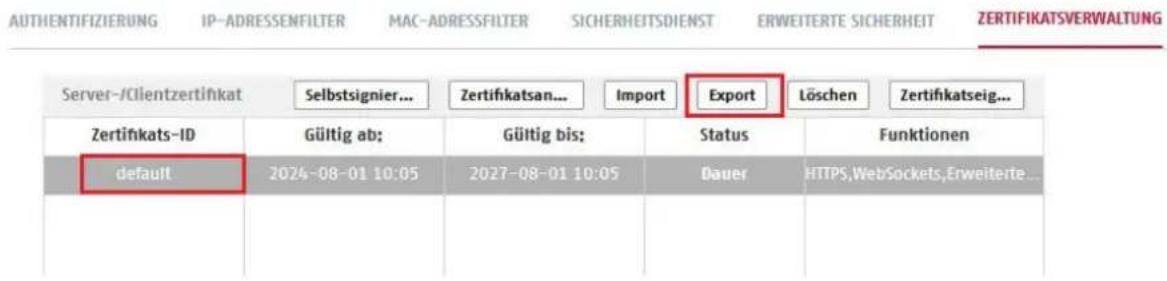

8.2.3.6 Administration af certifikater....322

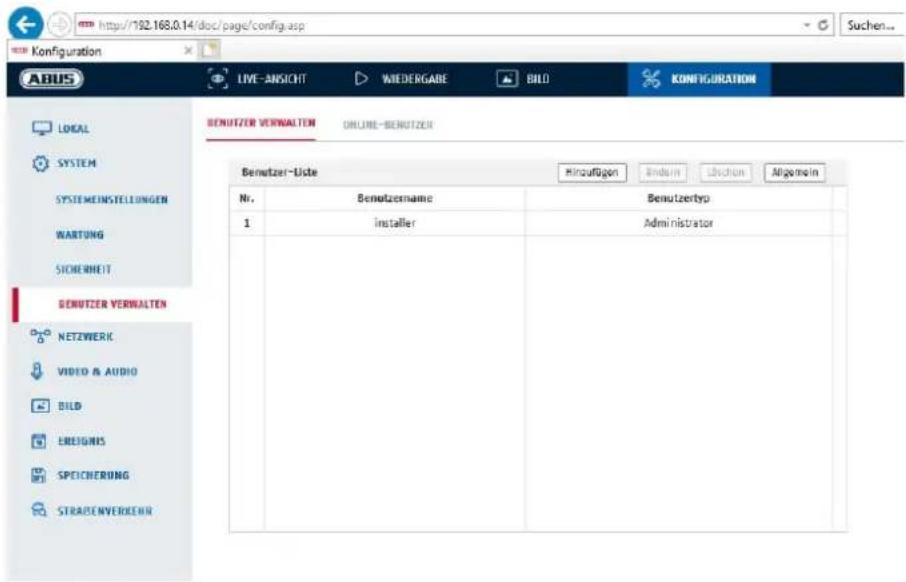

8.2.4 Administrer brugere....323
8.2.4.1 Online-brugere 323

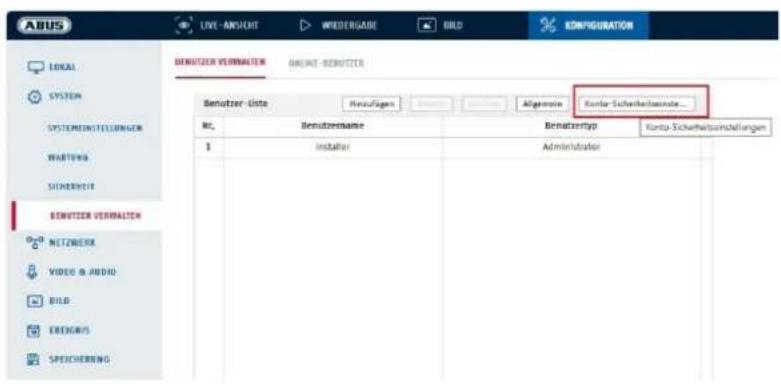

8.2.4.2 Sikkerhedsindstillinger for kontoen 324

8.3 Netværk 325

8.3.1 TCP/IP 325

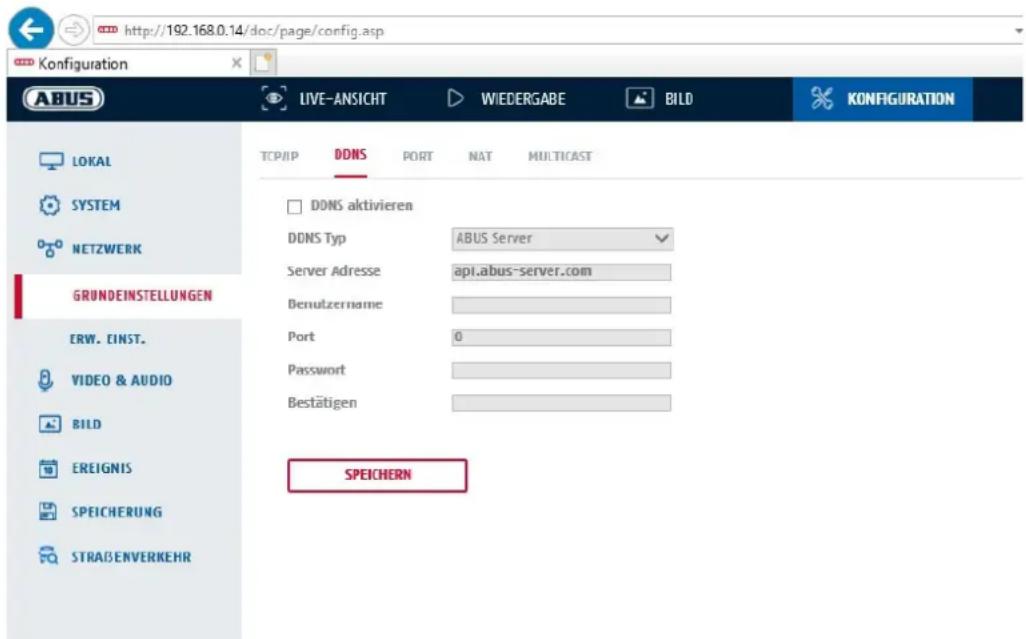

8.3.2 DDNS 326

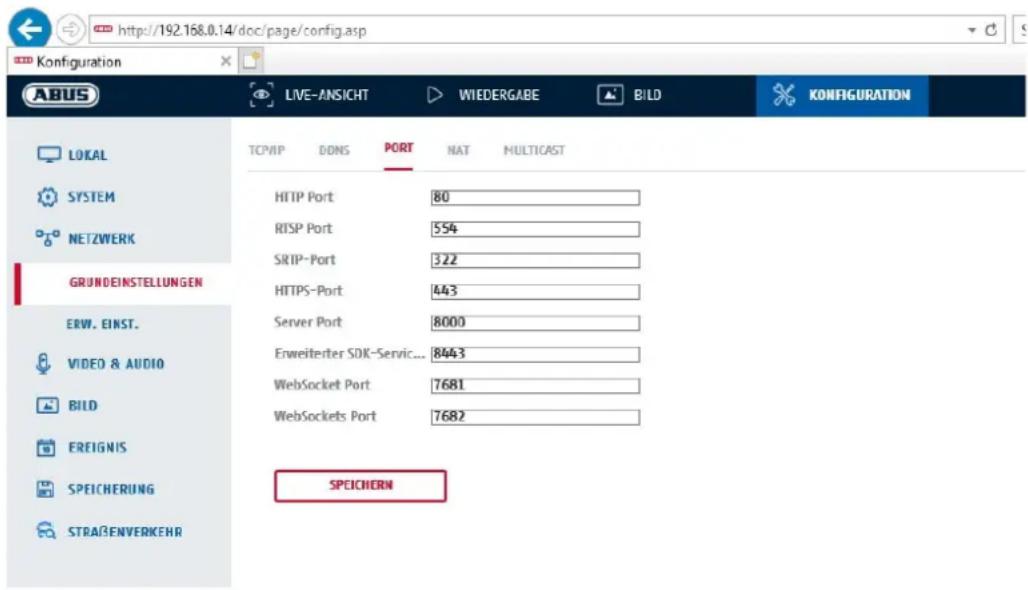

8.3.3 Port....327

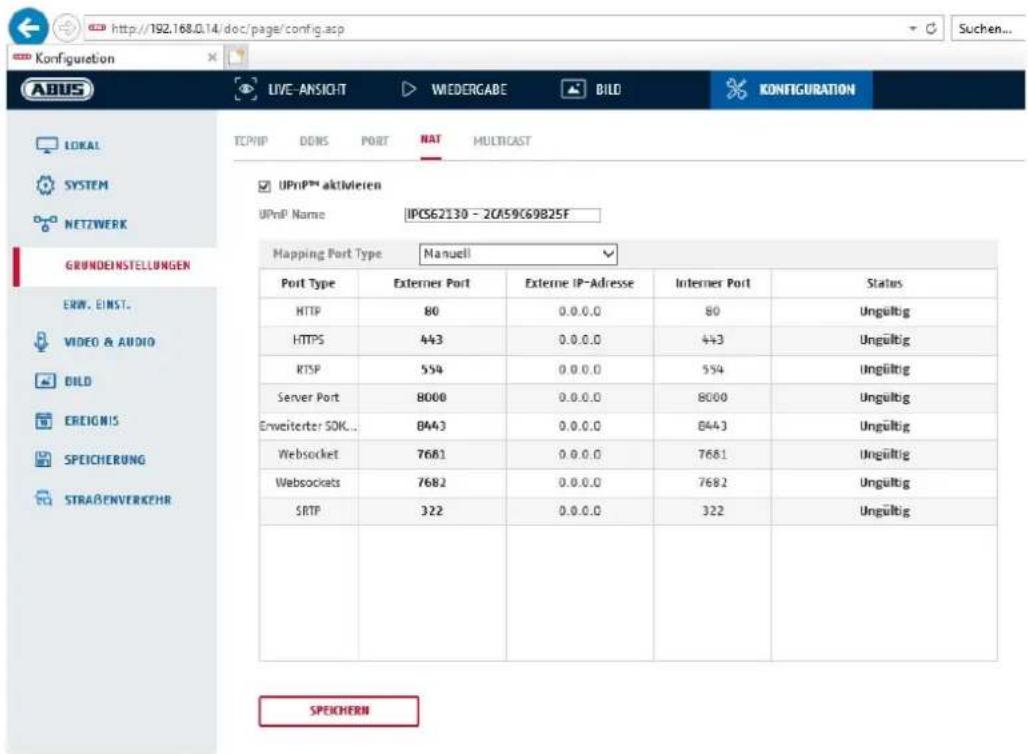

8.3.4 NAT 328
8.3.5 Multicast....329
8.3.6 SNMP 329

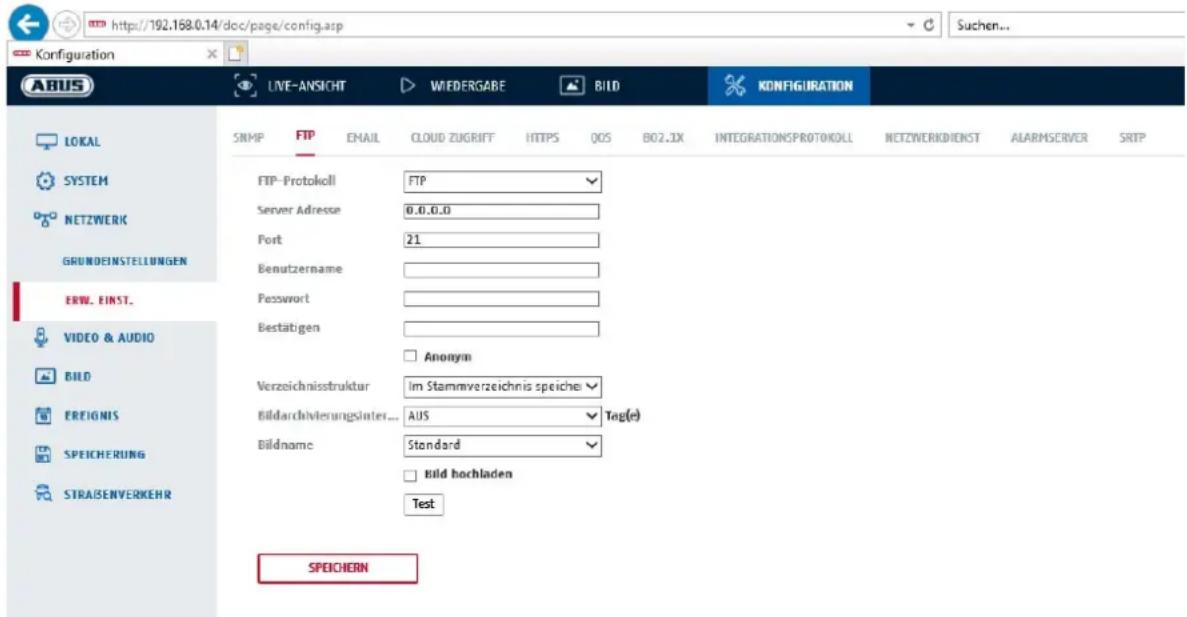

8.3.7 FTP 330

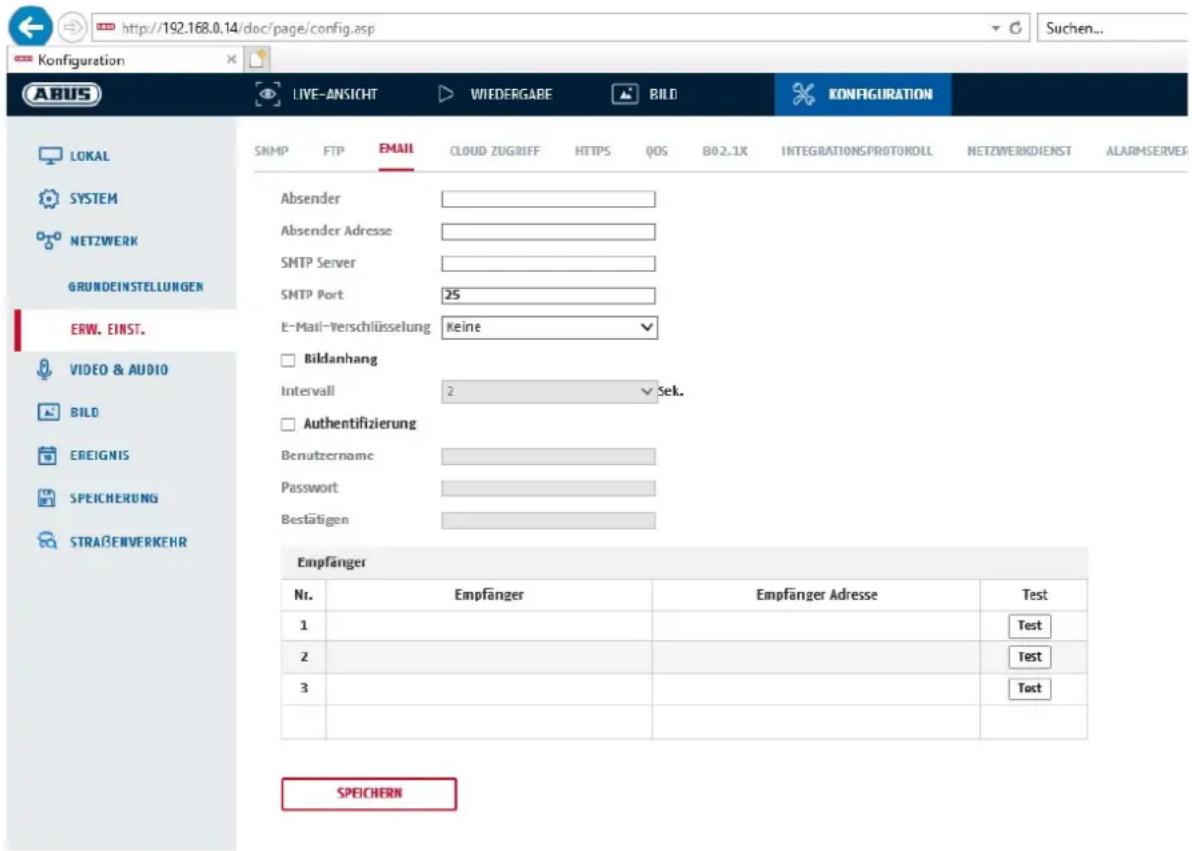

8.3.8 E-mail 331
8.3.9 Cloud-adgang / ABUS Link Station 332
8.3.10 HTTPS 333
8.3.11 QoS....333
8.3.12 802.1X....333

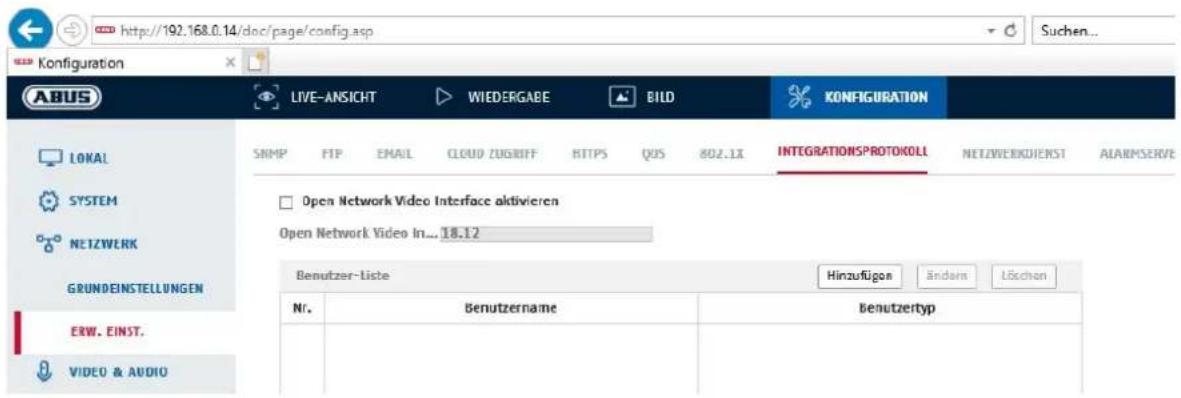

8.3.13 Integrationsprotokol....334
8.3.14 Netværksservice 334
8.3.15 Alarmserver 334
8.3.16 SRTP....335

8.4 Video og lyd 336

8.4.1 Indstillinger for videostream 336
8.4.2 Lyd 337
8.4.3 ROI (Region af interesse) 337
8.4.4 Information om strømmen....337

8.5 Billede 338

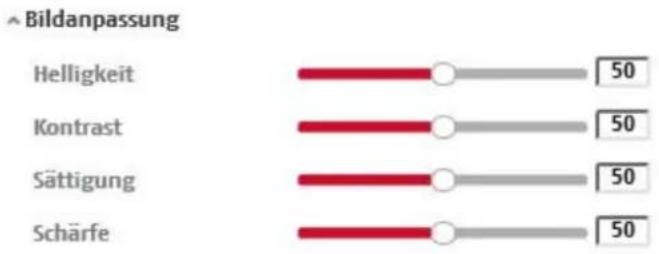

8.5.1 Displayindstillinger 338

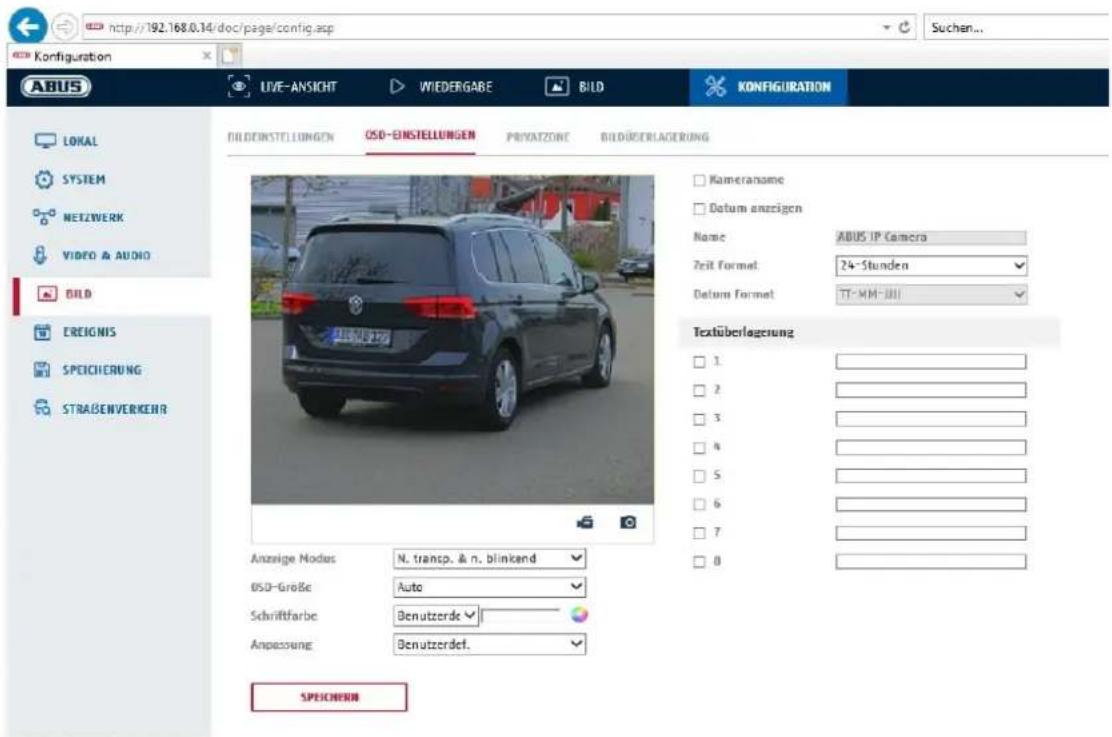

8.5.2 OSD-indstillinger 341
8.5.3 Maskering af privatlivszone....342

8.5.4 /Endring af billedparametre....342

8.6 Begivenheder 343

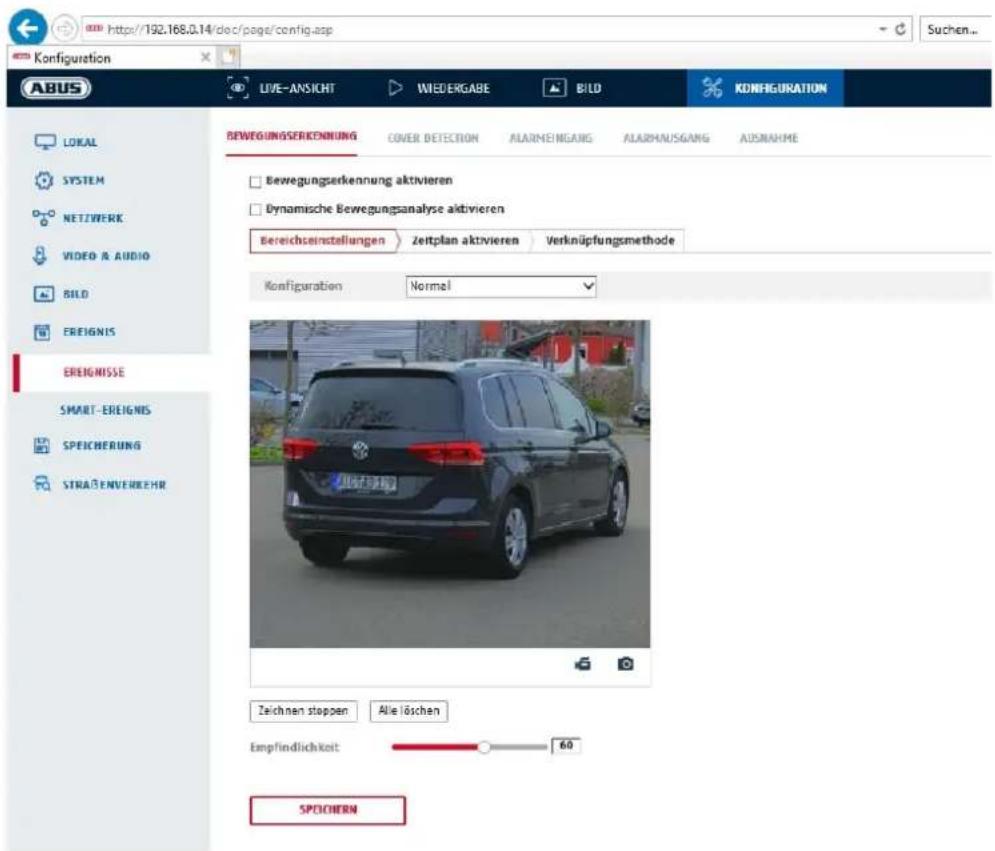

8.6.1 Registrering af bevægelse 343

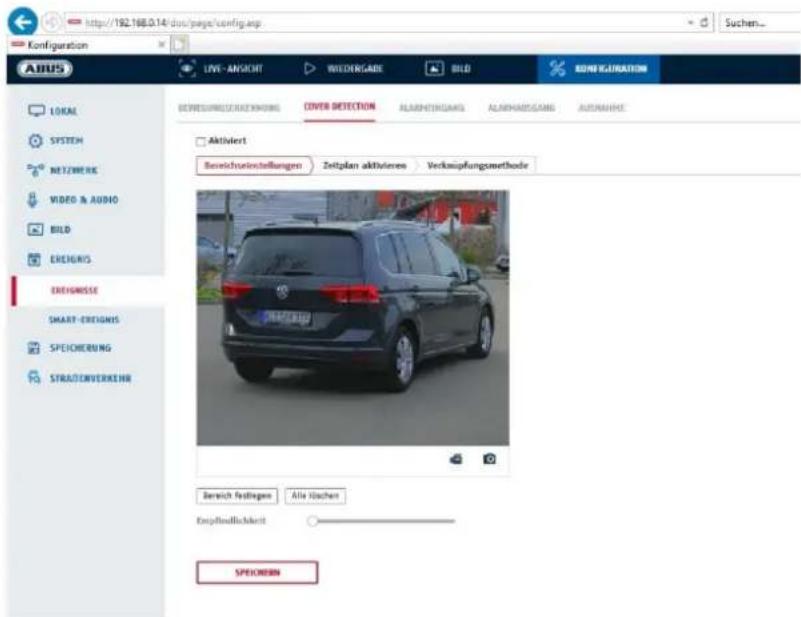

8.6.2 Sabotageovervågning / afsløring af tildækning 345

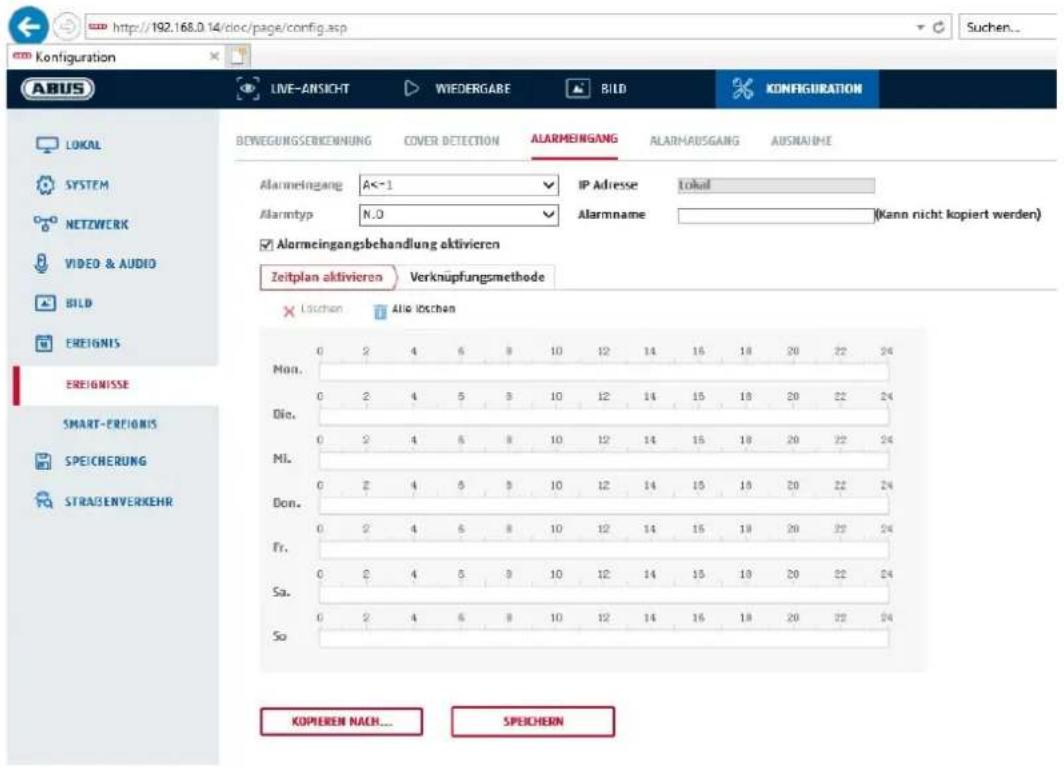

8.6.3 Alarmindgang (IPCA54572A) 346
8.6.4 Alarmudgang (IPCA54572A)....348
8.6.5 Undtagelse 349
8.6.6 Alarmudgang for blinkende lys (IPCA54572A)....349

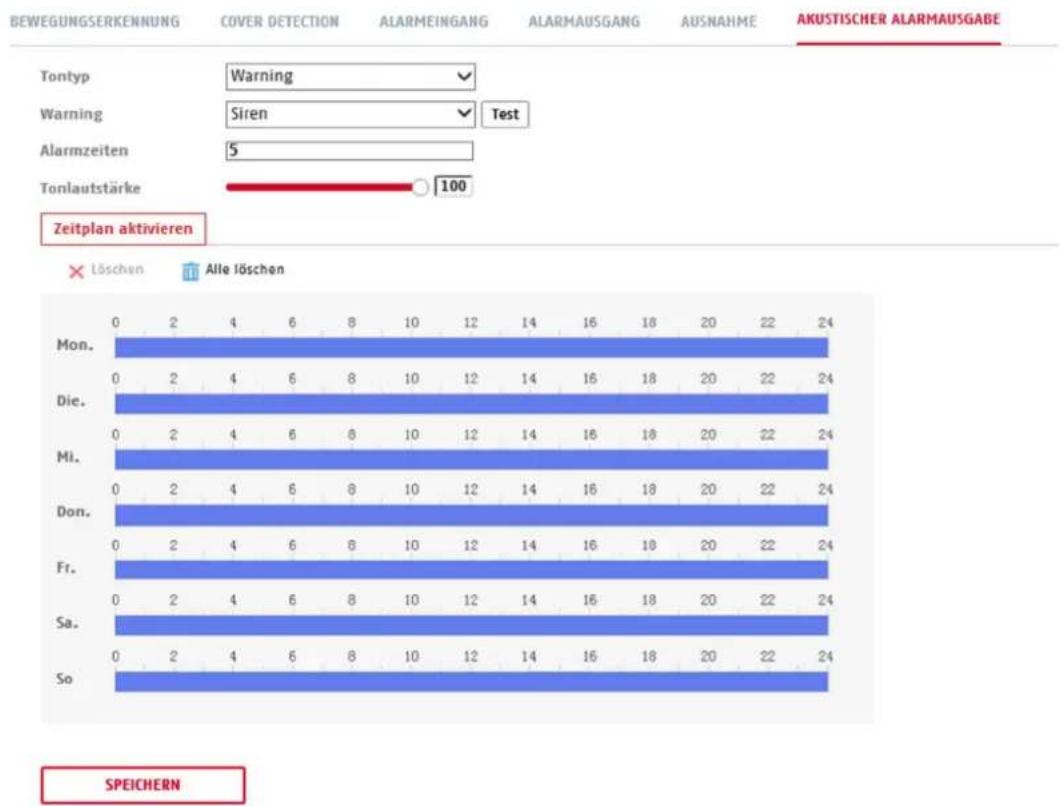

8.6.7 Udgang for akustisk alarm (IPCA54572A) 349

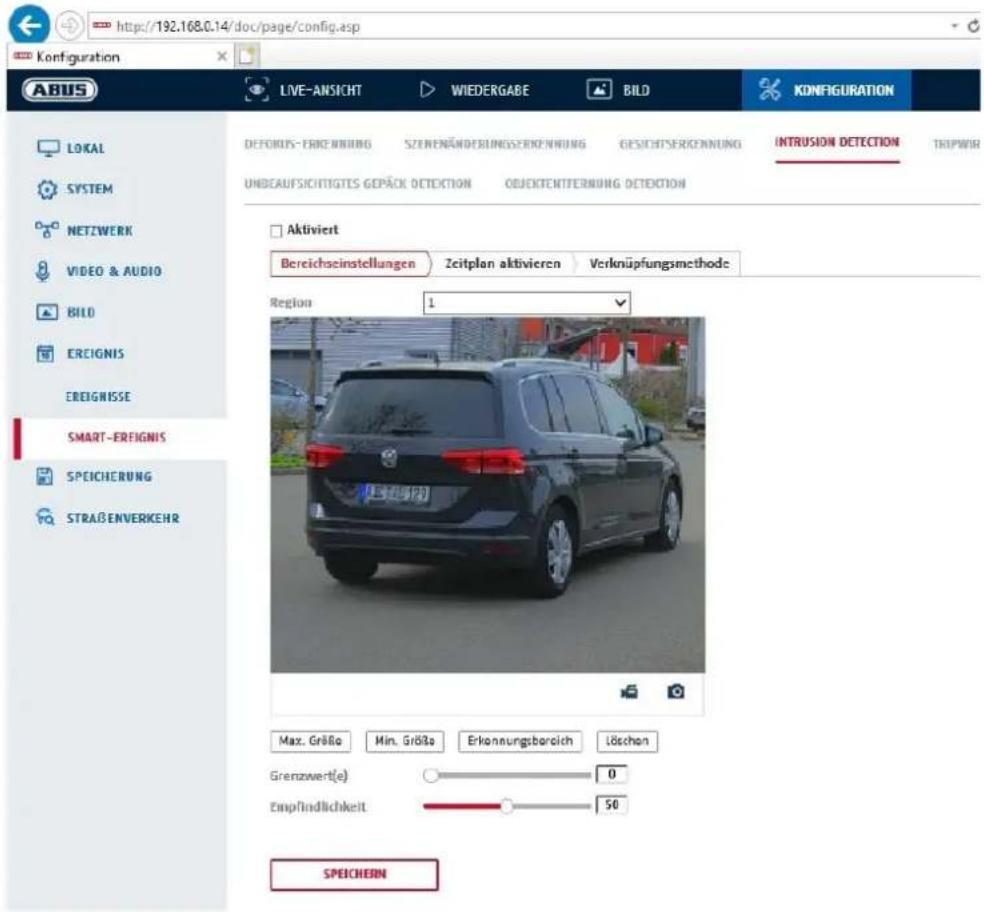

8.6.8 Registrering af indtrængen....351

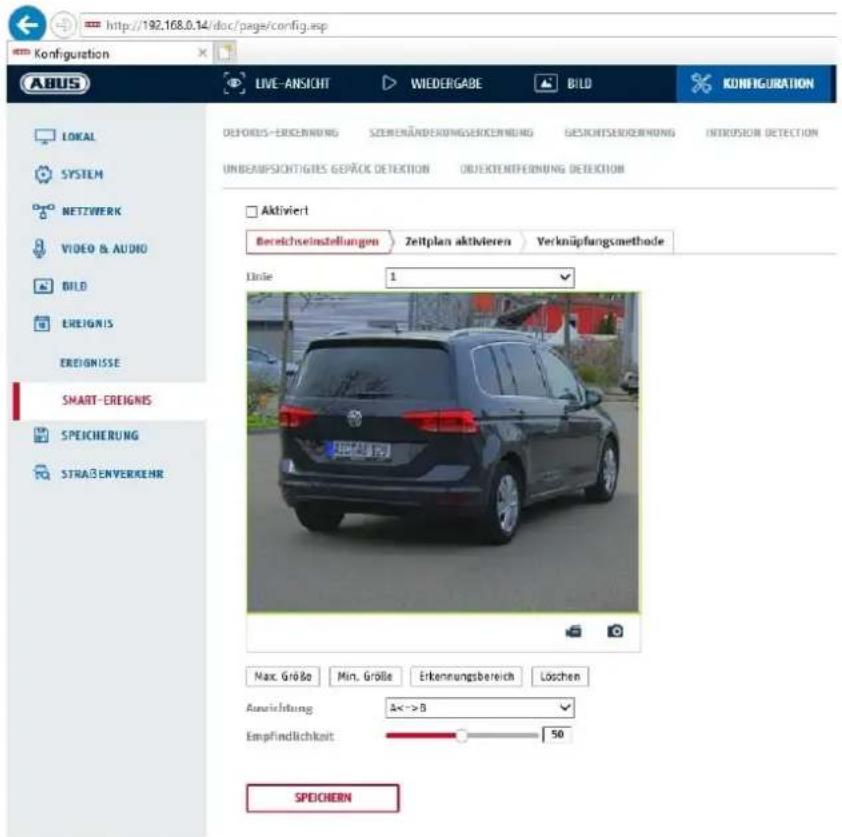

8.6.9 Tripwire 353

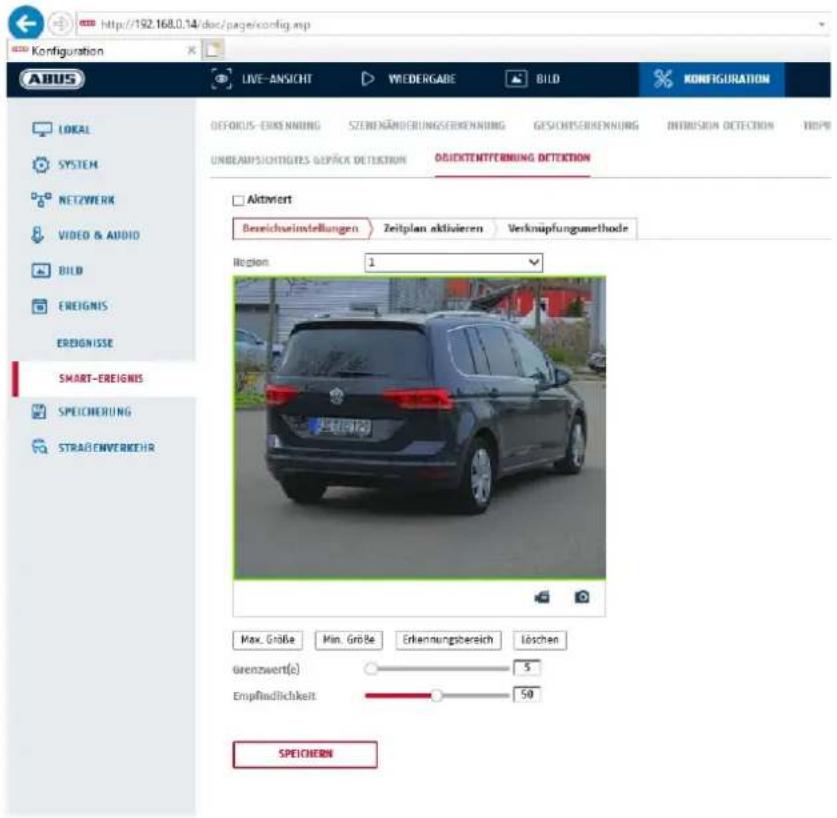

8.6.10 Registrering af områdeindgang 355

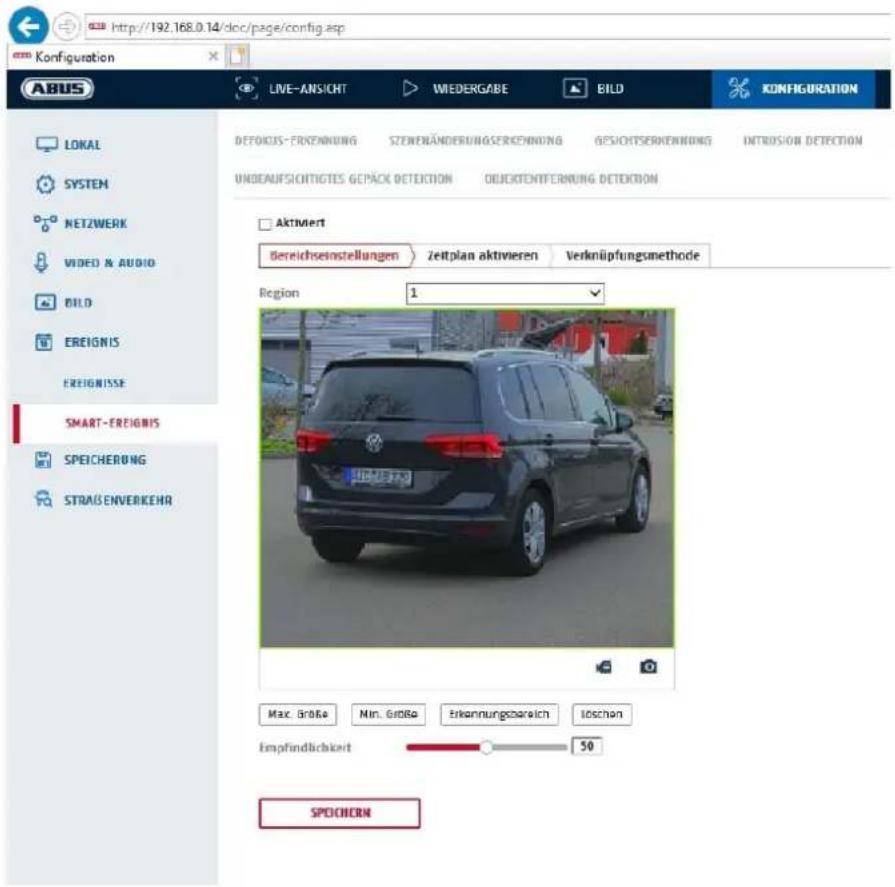

8.6.11 Registrering af områdeudgang....357

10. Bortskaffelse af affald 363

Dette kamera bruges til videoovervågning indendørs eller udendørs (afhængigt af modellen) sammen med en optageenhed eller en tilsvarende visningsenhed (f.eks. en pc).

Enhver anden brug end den, der er beskrevet ovenfor, kan medføre skader på produktet og andre farer. Enhver anden brug er ikke i overensstemmelse med den tilsigtede brug og vil gøre garantien ugyldig; alt ansvar er udelukket. Dette gælder også, hvis der er foretaget modifikationer og/eller ændringer af produktet.

Læs brugsanvisningen helt igennem og omhyggeligt,

før du tager produktet i brug. Betjeningsvejledningen indeholder

Vigtige oplysninger om installation og betjening.

2. Forklaring af symboler

	Symbolet med lynet i trekanten bruges, når der er fare på færde. sundhed, f.eks. på grund af elektrisk stød.
	Et udråbstegn i trekanten angiver vigtige oplysninger i denne betjeningsvejledning, som skal overholdes.
	Dette symbol findes, når du skal have særlige tips og oplysninger om betjening.

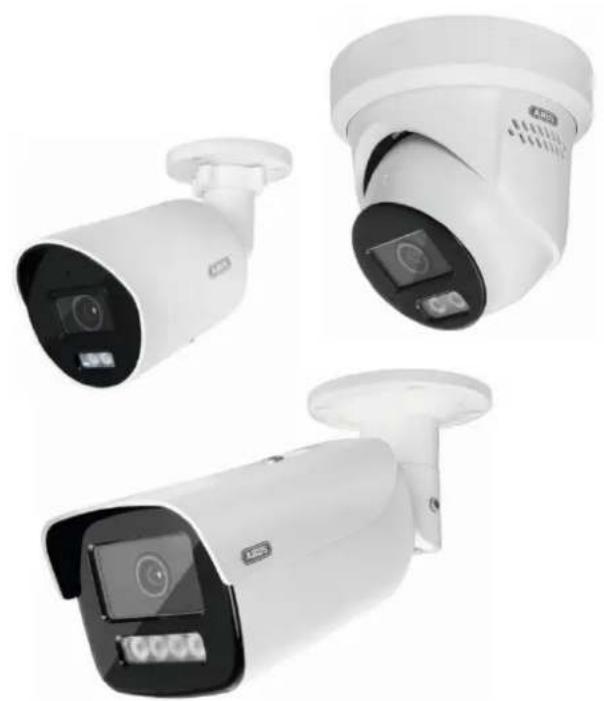

3. Egenskaber og funktioner

Artikel nr.	Design	Husets farve	Opløsning	Linse Brændvidde	Mikrofon	Alarmindgang, alarmudgang
IPCA34512A	Mini rør hvid	4 MPx 2,8 mm	√	-
IPCA34512B	Mini rør hvid	4 MPx 4,0 mm	√	-
IPCA34612A	Mini rør sort	4 MPx 2,8 mm	√	-
IPCA54512A	Kuppel hvid	4 MPx 2,8 mm	√	-
IPCA54512B	Kuppel hvid	4 MPx 4,0 mm	√	-
IPCA54612A	Kuppel sort	4 MPx 2,8 mm	√	-
IPCA64512A	Rør hvid 4	MPx 2,8 mm -	-
IPCA64512B	Rør hvid 4	MPx 4,0 mm -	-
IPCA64612A	TUbe	sort	4 MPx	2,8 mm	-	-
IPCB54572A	Kuppel	hvid	4 MPx	2,8 mm	√	√

Det effektive IR- eller hvidlys-område afhænger af placeringen. Lysabsorberende overflader eller ingen lysreflekterende genstande i synsfeltet reducerer IR/hvidt lys-området eller gør videobilledet for mørkt. Desuden kan reflekterende genstande i umiddelbar nærhed af kameraet (tagrende, væg) resultere i forstyrrende refleksioner i billedet.

4. Beskrivelse af enheden

Yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet kan findes i installationsvejledningen, som er tilgængelig på www.abus.com.

5. Beskrivelse af forbindelserne

Yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet kan findes i installationsvejledningen, som er tilgængelig på www.abus.com.

6. Indledende idriftsættelse

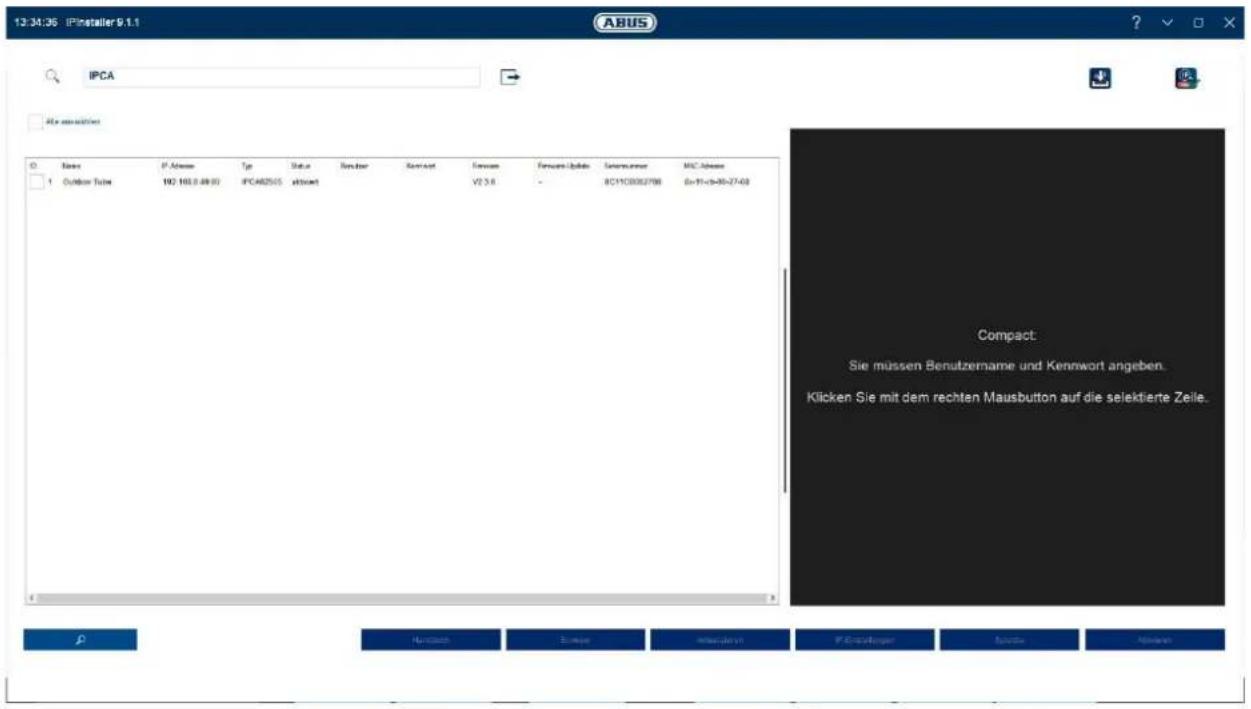

6.1 Brug af ABUS IP Installer til at søge efter kameraer

Installer og start ABUS IP Installer. Den er tilgængelig via ABUS' hjemmeside www.abus.com for det pågældende produkt.

IP-kameraet bør nu vises på valglisten, muligvis stadig med en IP-adresse, der ikke matcher målnetværket. Kameraets IP-indstillinger kan ændres via IP Installer.

Knappen "Browser" kan bruges til at åbne et tidligere valgt kamera direkte i internetbrowseren (den browser, der er indstillet som standardbrowser under Windows, bruges).

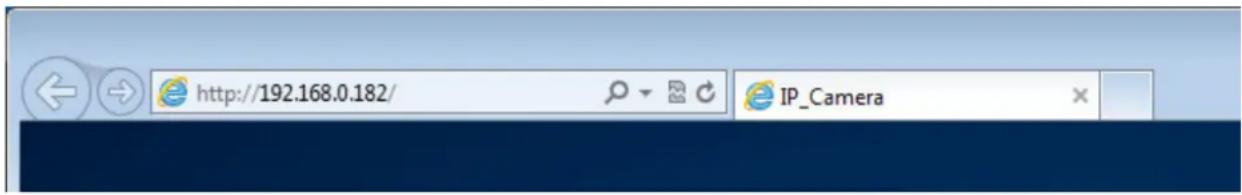

6.2 Adgang til netværkskameraet via webbrowser

Indtast kameraets IP-adresse i browserens adresselinje (med Internet Explorer skal "http://" også indtastes før IP-adressen, hvis http-porten er blevet ændret.

http://192.168.0.182/ IP_Camera

6.3 Generelle bemærkninger om brug af indstillingssiderne

Funktionelt element	Beskrivelse
	Gem de indstillinger, der er foretaget på siden.Bemærk, at indstillingerne først anvendes, når du har trykket på knappen Gem.
	Funktion aktiveret
	Funktion deaktiveret
	Valg af liste
	Indtastningsfelt
	Skyder

6.4 Installation af video-plugin

Internet Explorer

Der bruges et ActiveX-plugin til at vise videoen i Internet Explorer. Dette plugin skal installeres i browseren. En tilsvarende prompt til installationen vises direkte efter indtastning af brugernavn og adgangskode.

Hvis installationen af ActiveX-plugin'et er blokeret i Internet Explorer, er det nødvendigt at reducere sikkerhedsindstillingerne for ActiveX-installationen/-initialiseringen.

Mozilla Firefox / Google Chrome / Microsoft Edge

Der kræves et ekstra videoplugin for at få vist video i disse browsere. Dette plugin tilbydes til download og installation på pc'en i øverste højre område af live-visningen.

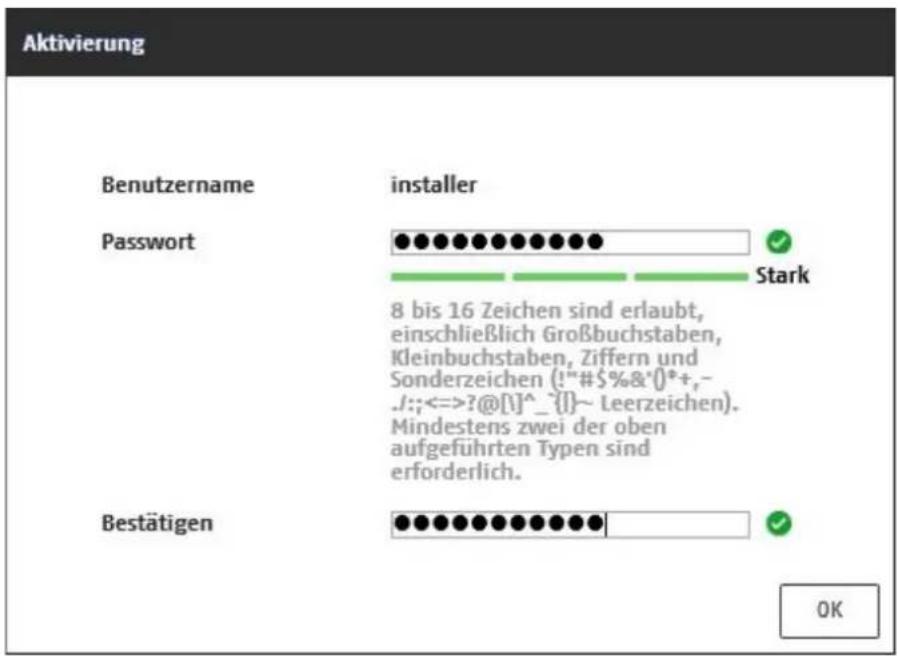

6.5 Indledende tildeling af adgangskode

Af IT-sikkerhedsmæssige årsager er det nødvendigt at bruge en sikker adgangskode med passende brug af små bogstaver, store bogstaver, tal og specialtegn.

Der er ikke tildelt en adgangskode fra fabrikken; den skal tildeles første gang, kameraet bruges. Dette kan gøres via ABUS IP Installer (knappen "Activate") eller via hjemmesiden.

En sikker adgangskode skal mindst opfylde følgende krav:

• 8-16 tegn
• Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn (!"#\$%&()*+,-./;;<=>?@[V]^_{I}\~Mellemrumstegn)
• Der skal bruges 2 forskellige typer tegn

Når du har tildelt din første adgangskode, skal du straks indtaste en e-mailadresse i kontoens sikkerhedsindstillinger.

Du kan bruge denne e-mailadresse til at modtage en kode til nulstilling af adgangskoden, hvis du har glemt din administratoradgangskode. Det gør du ved at bruge scanningsfunktionen til en QR-kode i Link Station-appen (du behøver ikke at have en Link Station-konto).

Se afsnittet "Sikkerhedsindstillinger for konto" (afsnit 8.2.4.2) for mere information.

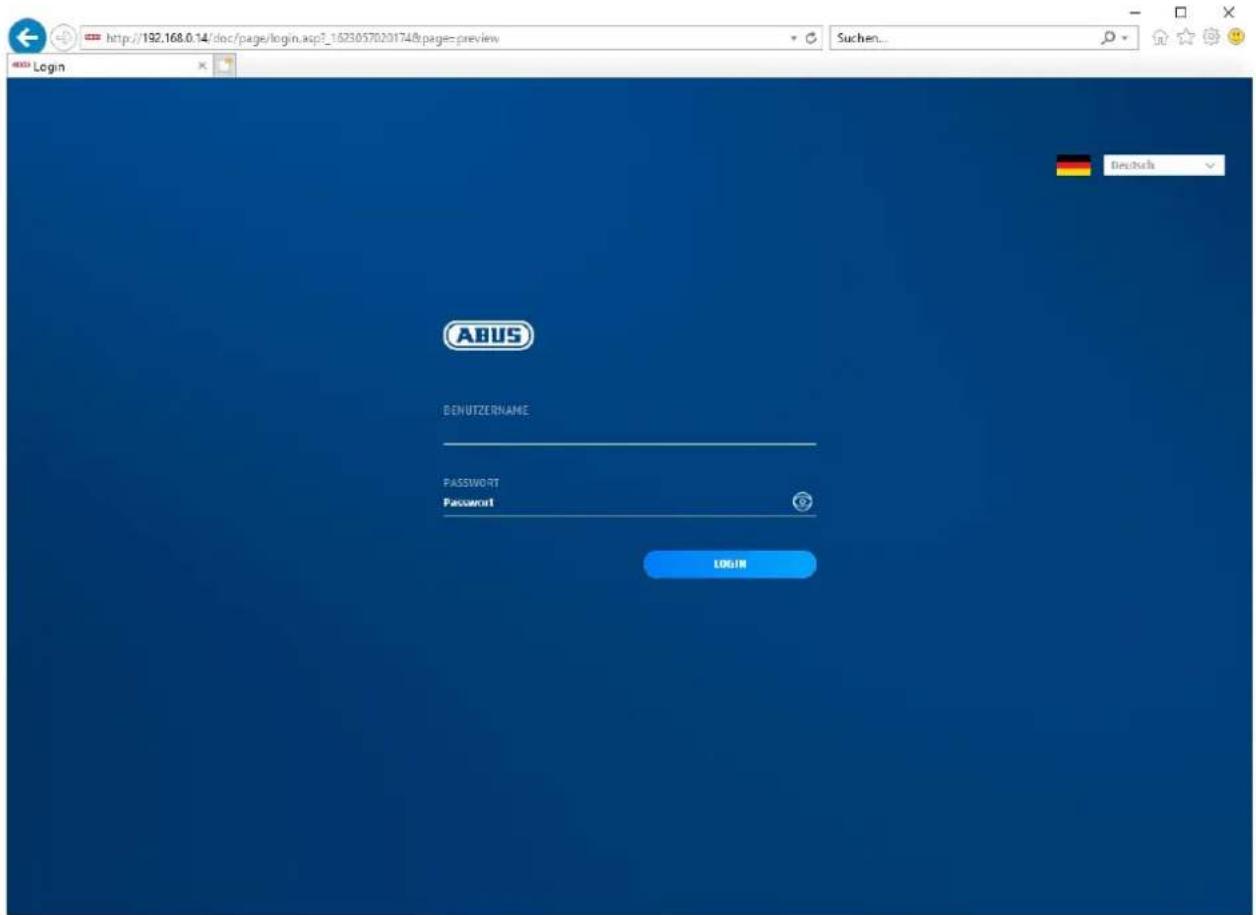

Når du har indtastet IP-adressen i browserens adresselinje og åbnet siden, kommer startsiden frem.

http://192.168.0.14/doc/page/login.asp?1623057020174&page=preview Login AEBUS BENUTZERNAME PASSWORD Password LOGIN Deutsch

6.7 Brugerkonti og adgangskoder

Oversigt over brugertyperne med navnene på brugernavnene, standardadgangskoderne og de tilsvarende rettigheder:

Brugertype	Brugernavn	Standardadgangskode r Privilegie
Administrator(for adgang via webbrowser, mobilapp eller optageenhed)	Installatør		• Fuld adgang
Operatør	kan ændres af administrator>		Kan aktiveres individuelt:• Direkte visning• Afspilning af SD/NAS• Enkelt billedsøgning SD/NAS• (PT)Z-kontrolenhed• Manuel optagelse• Genstart• 2-vejs lyd• Formatering af SD-kortet• Ændre parametre i indstillinger
bruger(for adgang via webbrowser)			• Direkte visning• Afspilning af SD/NAS• Enkelt billedsøgning SD/NAS

6.8 Integrering af kameraet i ABUS NVR

• IP-adresse / domænenavn
• Serverport (standard 8000)
• Brugernavn: installatør
- Adgangskode: (tildelt og kan ændres af installatøren)

6.9 Integrering af kameraet i ABUS Link Station-appen

• QR-kode eller 9-cifret del af softwares serienummer
  ( Eksempel: IPCS6213020210121AAWRF12345678 )
• Tildelt adgangskode til P2P-skyfunktionen

Alternativt:

Følgende data er nødvendige for at integrere kameraet via IP-adressen:

• IP-adresse / domænenavn
• Serverport (standard 8000)
• Brugernavn: installatør
- Adgangskode: (tildelt og kan ændres af installatøren)

6.10 Integrering af kameraet i ABUS CMS

Følgende data er nødvendige for at integrere kameraet i ABUS CMS-softwaren:

• IP-adresse / domænenavn
- http-port (standard 80)
- rtsp-port (standard 554)
• Brugernavn: installatør
- Adgangskode: (tildelt og kan ændres af installatøren)

6.11 Bemærkninger om installation ved brug af objektgenkendelse

Kameraets objektdetektering kan genkende mennesker og køretøjer som objekter. Andre forstyrrende påvirkninger ignoreres.

Bemærk: Objektgenkendelse genkender strukturer på personer og køretøjer, men kan ikke vurdere ægtheden af en person eller et køretøj. Strukturer, der ligner hinanden, kan også genkendes som en person eller et køretøj.

For at opnå optimal objektregistrering skal visse rammebetingelser overholdes under installationen og i kameraets synsfelt.

1. Kameraets installationshøjde skal være mellem 2,5 og 5 meter. Hældningen bør ikke overstige 10 grader.
2. Objekthøjden i den valgte billedsektion skal være mellem 1/16 og 1/2 af billedhøjden. Hvis objekter i billedet vises for store eller for små, kan de muligvis ikke genkendes korrekt.
3. Bemærk, at et bestemt område under kameraet ikke overvåges.
4. Den maksimale overvågningsafstand afhængigt af kameraets brændvidde er som følger:

Brændvidde	Maks. Ovegrångsafstand
2,8 mm 10 m
4 mm 15 m
6 mm 22 m
8 mm 30 m
12 mm 40 m

1. Reflekterende overflader i billedudsnittet kan forstyrre genkendelsen af objekter.
2. Sørg for, at der ikke er grene eller blade tæt på kameraet i billedudsnittet.
3. Dome-kameraer med kupler er mindre velegnede til udendørs overvågning med objektregistrering, da der kan opstå lysspredning eller lysrefleksioner i kuplen. Det påvirker objektregistreringen.
4. Brug ikke objektdetektering i områder med et tilsvarende højt antal eller frekvens af linser (mennesker, køretøjer). Dette resulterer i et højt antal alarmer.
5. Vær opmærksom på, at strukturer, der ligner mennesker eller køretøjer (f.eks. billeder af mennesker), også kan udløse alarmdetektoren i kameraet (f.eks. efterladte reklamebannere med mennesker på).

7. Brugerfunktioner

Åbn netværkskameraets startside. Grænsefladen er opdelt i følgende hovedområder:

Menulinje Visning af levende Kontrolstrimler

7.1 Menulinje

Knap Beskrivelse af
		Visning af den bruger, der er logget ind i øjeblikket
		Logger brugeren af
Direkte visning Visning af levende billeder
Afspilning Afspilning af vide data på microSD-kortet
Billede		Billedhentning af lagrede individuelle billeder (f.eks.registrerede nummerplader)
Konfiguration		Konfigurationssider for IP-kameraer

7.2 Visning af levende billeder

Du kan skifte til fuldskærmsvisning ved at dobbeltklikke. Nederst til venstre i kontrolbjælken er der en knap til at tilpasse visningsformatet.

Knap Beskrivelse af
	Aktivér 4:3-visning
	Aktivér 16:9-visning
	Vis original størrelse
	Tilpas automatisk visningen til browseren

7.3 Kontrolbjælke

Knap Beskrivelse af
	Valg af videostream
	Valg af videoplogin (installeret ABUS_IPC_Web_Plugin eller Quicktime Video Plugin)
	Aktivering af mikrofonen på pc'en til 2-vejs lydkommunikation
	Pixeltæller (funktion til at bestemme det mindste vandrette antal pixels på en nummerplade)
	Start/stop live-visning
	∅jeblikkeligt foto (snapshot) på pc
	Start/stop manuel optagelse på pc
	Digital zoom
	Aktivering af højttaleren på pc'en, inkl. indstilling af lydstyrke
	Objektivzoom - / Zoom + (hvis tilgængelig)
	Objektivfokus - / Fokus + (hvis tilgængelig)

7.4 Afspilning

I denne menu kan man søge efter optagelser fra den pågældende databærer eller det pågældende drev og downloade dem til pc'en (f.eks. SD-kort).

Knap Beskrivelse af
	Stop afspilning
	Reducer afspilningshastigheden
	Pause
	∅g afspilningshastigheden
	Afspilning fremad billede for billede
	Gem et enkelt billede på pc'en
	Videoklip-funktion
	Digital zoom (også under afspilning)
	Aktivering af højttaleren på pc'en, inkl. indstilling af lydstyrke
	Download af optagede videofiler
	Kalender med valg af dag. En blå trekant viser, at optagelser er tilgængelige på denne dag.
Durchgehend Alarm	Markering af optagelsestype (kontinuerlig optagelse, begivenhedsoptagelse)

Det kan være nødvendigt at starte browseren med såkaldte administratorrettigheder for at kunne gemme filer på pc'en.

Wiedergabe http://192.168.0.24/doc/page/playback.asp Suchen... ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT Kanelinr.: 1 Status: So Mo Di Mi Do Fr Sa 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 SUCHEN Wiedergabezelt einstellen 00 : 00 : 00 2021-10-13 08:47:06 Befehl Durchgehend Alarm Manuell

7.5 Billede

I denne menu kan enkelte billeder downloades til pc'en fra den tilsvarende integrerede databærer eller drev (f.eks. SD-kort).

Filtype: Vælg den hændelsestype, der fik det enkelte billede til at blive gemt, og som du vil søge efter

Starttidspunkt / sluttidspunkt: Dato og tidsafgrænsning

Søgning: Start søgning

Download: Vælg først de filer, du vil downloade. Tryk på denne knap for at starte download.

Det kan være nødvendigt at starte browseren med såkaldte administratorrettigheder for at kunne gemme filer på pc'en.

Under menupunktet "Lokal konfiguration" kan du foretage indstillinger for livevisning, optagelsesfilstier og snapshots.

TCP: Transmission Control Protocol: Transmissionsprotokol med beskyttelse mod transmissionsfejl. Pakker sendes på ny i tilfælde af transmissionsfejl. Men hvis fejlfrekvensen er for høj, er denne protokol skadelig for transmission i realtid.

UDP: Lyd- og videotransmission i realtid uden sikkerhedsmekanisme

MULTICAST: Brug af multicast-protokollen (netværkskomponenterne skal understøtte multicast). Yderligere multicast-indstillinger findes under Konfiguration / Netværk.

HTTP: Kontrol- og videodata tunneleres via http-porten.

Præstationer i live view

Her kan du indstille ydeevnen for livevisningen.

Live-indikator (information om regler)

Så snart denne funktion er aktiveret, vises der en ramme omkring det udløste område i live-billedet, når bevægelsesregistrering anvendes og udløses.

Billedformat

Indstilling af, i hvilket format det enkelte billede fra live view (knappen Instant image) skal gemmes (JPEG, BMP).

Indstillinger for optagelsesfiler

Her kan du definere filstørrelsen for optagelser, optagelsesstien og stien til downloadede filer. Klik på "Gem" for at anvende ændringerne.

Størrelse på optagelsesfil

Du kan vælge mellem 256 MB, 512 MB og 1 GB som filstørrelse for optagelser og downloadede videoer.

Gem som

Her kan du angive den filsti, der skal bruges til manuelle optagelser.

C:\\\Web\RecordFiles bruges som standardsti.

Her kan du indtaste filstien til de downloadede videoer.

Følgende sti er gemt som standard: C:\\\Web\DownloadFiles

Indstillinger for billedlagring

Her kan du gemme stierne til øjeblikkelige billeder, snapshots under afspilning og trimmede videoer.

Vælg filstien til øjeblikkelige billeder fra livevisningen.

Følgende sti er gemt som standard: C:\\\Web\CaptureFiles

Her kan du angive den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes.

Følgende sti er gemt som standard: C:\\\Web\PlaybackPics

Klip sp. under

Her kan du definere den lagringssti, hvor de beskårne videoer skal gemmes.

Følgende sti er gemt som standard: C:\\\Web\PlaybackFiles

8.2 System

8.2.1 Systemindstillinger

8.2.1.1 Grundlæggende oplysninger

Visning af modelnummeret

Serienummer:

Visning af serienummeret

Firmware-version:

Visning af firmware-versionen

Cod. version:

Visning af kodningsversionen

Antal kanaler:

Visning af antallet af kanaler

Antal harddiske/SD'er:

Antal installerede lagringsmedier (SD-kort, maks. 1)

Antal alarmindgange:

Visning af antallet af alarmindgange

Antal alarmudgange:

Visning af antallet af alarmudgange

8.2.1.2 Tidsindstillinger

Valg af tidszone (GMT)

Metode til indstilling af tid

NTP

Ved hjælp af Network Time Protocol (NTP) er det muligt at synkronisere kameraets tid med en tidsserver; aktiver NTP for at bruge denne funktion.

Serverens adresse

NTP-serverens IP-serveradresse.

NTP-port

NTP-tjenestens netværksportnummer (standard: port 123)

NTP-opdateringsinterval

1-10080 min.

Hold da op. Tiden er synkroniseret.

Enhedens tid

Visning af computerens enhedstid

Indstilling af tid

Visning af det aktuelle klokkeslæt baseret på tidszoneindstillingen.

Klik på "Synkroniser med comp-tid" for at tilpasse enhedens tid til computeren.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.2.1.3 Sommertid / sommertid

Indstil tidspunktet for overgangen til sommertid.

Sluttidspunkt

Indstil tidspunktet for overgangen til vintertid.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.2.1.4 RS-232

RS-232-grænsefladen til serviceformål.

8.2.1.5 VCA-ressource

IP-kameraet kan betjenes i 2 forskellige tilstande. Denne indstilling har direkte indflydelse på visse funktioner eller menuvisninger i browseren.

Smart event-tilstand (standard):

I denne tilstand er der kun 2 videostrømme til rådighed (1. og 2. videostrøm). Dette er tilstrækkeligt til de fleste anvendelser. Især VCA-funktioner med objektgenkendelse (menneske, køretøj) er tilgængelige (f.eks. snubletråd eller indbrudsdetektering).

Overvågningstilstand: 3 videostrømme er tilgængelige i denne tilstand. VCA-funktioner (videoindholdsanalyse) som f.eks. tripwire eller indbrudsdetektering kan ikke vælges. Alle DSP-ressourcer bruges til at generere videostrømmene.

8.2.1.6 Indstillinger for metadata

Metadata er rådata for VCA-hændelser (indbrudsdetektering, tripwire, inputområde, outputområde).

Smart event: Aktivering af indsamling af meteorologiske data til VCA-hændelser

Overlejring af regelbillede og målbillede på baggrundsbillede: Rammerne for detektionsreglen og det live detekterede objekt overlejres på hændelsesbilledet, när det gemmes.

Aktiver stream-regel: Overlay-mulighed for regelrammen i videostreamingens substream.

8.2.1.7 Om / Licensoplysninger

Visning af licensoplysninger

8.2.2 Vedligeholdelse

Klik på "Gendan" for at nulstille alle parametre med undtagelse af IP-parametrene til standardindstillingerne.

Standard

Vælg dette punkt for at nulstille alle parametre til standardindstillingerne.

Konf. fil imp.

Konfig-fil

Vælg filstien her for at importere en konfigurationsfil.

Status

Visning af importstatus

Konf. fil eksp.

Klik på Eksporter for at eksportere en konfigurationsfil.

Fjernopgradering

Firmware

Vælg stien til at opdatere kameraet med en ny firmware.

Status

Visning af opgraderingsstatus.

Automatisk genstart

Aktivér automatisk genstart / genstartstidspunkt:

En automatisk genstart er mulig en gang om ugen.

Vælg dag og klokkeslæt for at gøre dette.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.2.2.2 Protokol

Logoplysninger fra kameraet kan vises her. Der skal være installeret et SD-kort i kameraet, for at logoplysningerne kan gemmes.

8.2.2.3 Protokol for sikkerhedsaudit

Denne log viser flere detaljer om klientens adgang til kameraet. Denne liste kan eksporteres som en Excel-fil. Alternativt kan logoplysningerne sendes direkte til en TCP-server (logserver) (f.eks. ved hjælp af softwaren "Hercules SETUP utility" fra "HW-group.com").

Det er også muligt at oprette et selvsigneret certifikat eller uploade et CA-certifikat på denne menuside.

8.2.3 Sikkerhed

8.2.3.1 Autenticering

I dette menupunkt kan der foretages indstillinger for sikkerhed eller kryptering af adgangen til kameraets hjemmeside og hentning af videostrømmen via RTSP-protokollen.

RTSP-godkendelse: Godkendelsesmekanismerne "digest" og "basic" understøttes. Indstillingen "digest" anbefales, hvis klienten understøtter dette. RTSP-digest-algoritme: MD5 - kryptografisk hash-funktion SHA256 - sikkerhedsforbedret kryptografisk hash-funktion WEB-godkendelse: Godkendelsesmekanismerne "digest" og "basic" understøttes. Indstillingen "digest/basic" giver større kompatibilitet med forskellige klienter.

WEB Digest-godkendelse: MD5 - kryptografisk hash-funktion

SHA256 - sikkerhedsforbedret kryptografisk hash-funktion

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.2.3.2 IP-adresse-filter

Aktiver IP-adressefilter

Hvis du markerer afkrydsningsfeltet, aktiveres filterfunktionen.

IP-adresse filtertype

Tilladt: De IP-adresser, der er defineret nedenfor, accepteres for adgang til kameraet.

Forbudt: De IP-adresser, der er defineret nedenfor, er blokeret. En IP indtastes i formatet xxx.xxx.xxx.xxx.

Det fungerer på samme måde som IP-adressefilteret, men anvendes på MAC-adresser.

8.2.3.4 Sikkerhedstjeneste

Denne funktion aktiverer Telnet-porten og Telnet-protokollen.

Aktivér blokering for ulovligt login

Hvis denne funktion er aktiveret, blokeres kameraets adgang via webinterfacef, hvis brugernavnet eller adgangskoden indtastes forkert (3x ... 20x).

8.2.3.5 Udvidet sikkerhed

Aktivér kontroltimeout: Hvis kameraet ikke betjenes aktivt via webinterfacet i et

bestemt tidsrum (1 - 60 minutter, standard 15 minutter), logges brugeren ud.

8.2.3.6 Administration af certifikater

Følgende certifikater og nøgler kan uploads til kameraet i denne menu, så de derefter kan bruges i den ønskede netværksfunktion (f.eks. 802.1X).

• Server- og klientcertifikater er selvsignerede
• Server- og klientcertifikater (certifikat og nøgle eller PKCS#12-pakke)
• Oprettelse af et selvsigneret certifikat
• CA-certifikat

Der er også en funktion til at advare, når et certifikat udløber. I dette tilfælde kan der sendes advarsler op til 1 - 30 dage før certifikatet udløber. Alarmhandlingen kan vælges mellem at sende en e-mail eller informere via ABUS CMS-softwaren (denne skal være permanent tilsluttet kameraet og aktiv).

8.2.4 Administrer brugere

Du kan tilføje, redigere eller slette brugere under dette menupunkt.

For at tilføje eller redigere en bruger skal du klikke på "Tilføj" eller "Skift".

Der vises et nyt vindue med data og tilladelser.

Brugernavn

Indtast det brugernavn her, som skal indtastes for at få adgang til kameraet

Brugertype

Vælg en individuel brugertype for bruger-id'et her.

Du kan vælge mellem to foruddefinerede niveauer: Operatør eller Bruger.

Som bruger har du følgende fjernfunktioner til rådighed: Afspilning, søgning/forespørgsel arbejdsstatus.

Hvis du vil tilføje flere funktioner, skal du markere det ønskede afkrydsningsfelt.

Adgangskode

Indtast her den adgangskode, som den pågældende bruger skal indtaste for at få adgang til kameraet.

Bekræft

Bekræft adgangskoden ved at indtaste den igen.

Visning af aktuelt indloggede brugere med IP-adresse og tidspunkt for aktivitet.

8.2.4.2 Sikkerhedsindstillinger for kontoen

Når du har tildelt den første adgangskode, skal du straks indtaste en e-mailadresse i kontoens sikkerhedsindstillinger.

Du kan bruge denne e-mailadresse til at modtage en kode til nulstilling af adgangskoden, hvis du har glemt din administratoradgangskode. Det gør du ved at bruge scanningsfunktionen til en QR-kode i Link Stationappen (du behøver ikke at have en Link Station-konto).

For at kunne betjene kameraet via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt.

NIC-indstilling.

NIC-type

Vælg indstillingen for din netværksadapter.

Du kan vælge mellem følgende værdier: 10M halv-dup; 10M hel-dup; 100M halv-dup;

100M fuld-dup; 10M/100M/1000M auto

DHCP

Hvis en DHCP-server er tilgængelig, skal du klikke på DHCP for automatisk at få en IP-adresse og andre netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt.

Hvis der ikke findes en DHCP-server, skal du udfylde følgende data manuelt.

IPv4-adresse

Indstilling af kameraets IP-adresse

IPv4-undernetmaske

Manuel indstilling af subnetmasken for kameraet

IPv4 standard-gateway

Indstilling af standardrouter til kameraet.

IPv6-tilstand

Manuel: Manuel konfiguration af IPv6-data

DHCP: IPv6-forbindelsesdataene leveres af DHCP-serveren.

Ruteannoncering: IPv6-forbindelsesdataene leveres af DHCP-serveren (routeren) i samarbejde med ISP'en (internetudbyderen).

IPv6-adresse

Visning af IPv6-adressen. Adressen kan konfigureres i "Manuel" IPv6-tilstand.

IPv6-undernetmaske

Visning af IPv6-subnetmasken.

IPv6 standard-gateway

Visning af IPv6-standardgateway (standardrouter)

MAC-adresse

Kameraets IPv4-hardwareadresse vises her; du kan ikke ændre den.

MTU

Indstilling af transmissionsenhed, vælg en værdi på 500 - 9676. 1500 er forudindstillet som standard.

DNS-server

Foretrukken DNS-server

DNS-serverindstillinger er nødvendige for nogle programmer. (f.eks. afsendelse af e-mails) Indtast adressen på den foretrukne DNS-server her.

Aldrende. DNS-server

Hvis den foretrukne DNS-server ikke er tilgængelig, vil denne alternative DNS-server blive brugt. Indtast venligst adressen på den alternative server her.

Indstillinger for domænenavn

Et dynamisk domænenavn kan konfigureres i dette menupunkt. Kameraet kan derefter adresseres i det lokale netværk ved hjælp af dette navn.

8.3.2 DDNS

Aktivér DDNS: Hvis du markerer afkrydsningsfeltet, aktiveres DDNS-funktionen.

DDNS-type: Vælg en tjenesteudbyder til DDNS-tjenesten (standard: ABUS Server).

Serveradresse: Tjenesteudbyderens IP-adresse (allerede udfyldt for ABUS Server-indstillingen)

Domæne: Registretet værtsnavn hos DDNS-tjenesteudbyderen (hvis det er tilgængeligt) Port: Tjenestens port (hvis den er tilgængelig)

Brugernavn: Bruger-ID for kontoen hos DDNS-tjenesteudbyderen (ABUS-serverbruger)

Adgangskode: Adgangskode til kontoen hos DDNS-tjenesteudbyderen

(adgangskode til ABUS-serverkonto)

8.3.3 Port

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR LIVE-ANSICHT WIEDERGABE BILD TCP/IP DOINS PORT NAT MULTICAST HTTP Port 80 RTSP Port 554 SRIP-Port 322 HTTPS-Port 443 Server Port 8000 Erweiterter SDK-Servic... 8443 WebSocket Port 7681 WebSockets Port 7682 SPEICHERN

Hvis du vil have ekstern adgang til kameraet, skal følgende porte konfigureres.

HTTP-port

Standardporten til HTTP-transmission er 80. Alternativt kan denne port gives en værdi i intervallet 1024\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera tildeles sin egen unikke HTTP-port.

RTSP-port

Standardporten til RTSP-transmission er 554. Alternativt kan denne port gives en værdi i intervallet 1024\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera tildeles sin egen unikke RTSP-port.

HTTPS-port

Standardporten til HTTPS-transmission er 443.

Serverport

Standardporten for SDK-transmission er 8000, kommunikationsporten for interne data. Alternativt kan denne port gives en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i samme subnet, skal hvert kamera tildeles sin egen unikke SDK-port.

Udvidet SDK-serviceport

Denne port er nødvendig for krypteret kommunikation som et alternativ til serverporten.

WebSocket-port / WebSocket(s)-port

Disse porte bruges til videovisning i browsere som Google Chrome eller Mozilla Firefox. Det kræver installation af et andet web-plugin.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.3.4 NAT

http://192.168.0.14/doc/page/config.asp Konfiguretion LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DONS PORT NAT MULTICAST UPnP™ aktIVMeien UPnP Name IPCS62130 - 2CA59C69B25F GRUNDEINSTELLUNGEN Mapping Port Type Manuell Port Type Externer Port Externe IP-Adresse Internet Port Status HTTP 80 0.0.0.0 80 Ungültig HTTPS 443 0.0.0.0 443 Ungültig RTSP 554 0.0.0.0 554 Ungültig Server Port 8000 0.0.0.0 8000 Ungültig Erweiterter SDK... 8443 0.0.0.0 8443 Ungültig Websocket 7681 0.0.0.0 7681 Ungültig Websockets 7682 0.0.0.0 7682 Ungültig SRTP 322 0.0.0.0 322 Ungültig SPEICHERN

Aktivér UPnP: Aktivering eller deaktivering af UPnP-grænsefladen. Når den er aktiveret, kan kameraet f.eks. findes i Windows-netværksmiljøet.

Navn: Definition af navnet på UPnP-grænsefladen (kameraet vises med dette navn i f.eks. Windows-netværksmiljøet)

Kortlægning af porttype

Vælg her, om du vil udføre portforwarding automatisk eller manuelt.

Du kan vælge mellem "Auto" eller "Manuel".

Protokolnavn:

HTTP

Standardporten til HTTP-transmission er 80. Alternativt kan denne port gives en værdi i intervallet 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera tildeles sin egen unikke HTTP-port.

RTSP

Standardporten til RTSP-transmission er 554. Alternativt kan denne port gives en værdi i intervallet 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera tildeles sin egen unikke RTSP-port.

Standardporten for SDK-transmission er 8000, kommunikationsporten for interne data. Alternativt kan denne port gives en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i samme subnet, skal hvert kamera tildeles sin egen unikke SDK-port.

Ekstern port

Du kan kun ændre portene manuelt, hvis "Mapping Port Type" er ændret til Manual.

Status

Angiver, om den indtastede eksterne port er gyldig eller ugyldig.

Ikke alle routere understøtter UPnP-porttilknytningsfunktionen (også kendt som Auto UPnP).

8.3.5 Multicast

En multicast-server bruges til at duplikere videostrømme, så flere klienter kan få adgang til dem, uden at IP-kameraet belastes yderligere.

Stream-type: Valg af den videostream, der stilles til rådighed for multicast-serveren

Video port: Video-port

Lydforbindelse: Lydport

8.3.6 SNMP

SNMP v1/2

Aktivér SNMPv1: Aktivering af SNMPv1

Aktivér SNMPv2: Aktivering af SNMPv2

Skriv SNMP-fællesskab: SNMP-fællesskabsstreng til skrivning

Læs SNMP-fællesskab: SNMP-fællesskabsstreng til læsning

Trap-fællesskab: TRAP-Community String

SNMP v3

Aktivér SNMPv3: Aktivering af SNMPv3

Læs brugernavn: Tildel brugernavn

Sikkerhedsniveau:

auth, private:

auth, no priv.: Autentificering, ingen kryptering

no auth, no priv.: Ingen godkendelse, kryptering

Ingen godkendelse, ingen krypteri

Godkendelsesalgoritme: Vælg godkendelsesalgoritme: MD5, SDA

Godkendelse af adgangskode: Tildeling af adgangskode

Privat nøglealgoritme: Vælg krypteringsalgoritme: DES, AES

Adgangskode til privat nøgle: Tildeling af adgangskode

Skriv brugernavn: Tildel brugernavn

Sikkerhedsniveau:

auth, priv.: Ingen godkendelse, ingen kryptering

auth, no priv.: Godkendelse

, ingen

kryptering

no auth, no priv.: Ingen godkendelse, kryptering

Auth. algoritme:

Vælg godkendelsesalgoritme: MD5, SDA

Godkendelse af adgangskode: Tildeling af adgangskode Privat nøglealgoritme: Vælg krypteringsalgoritme: DES, AES Adgangskode til privat nøgle: Tildeling af adgangskode

SNMP Andet Indstillinger

SNMP-port:

Netværksport

til

SNMP-tjenesten

8.3.7 FTP

Brugernavn på den konto, der er konfigureret på FTP-serveren

Adgangskode

Adgangskode til den konto, der er konfigureret på FTP-serveren

Bekræft

Indtast venligst adgangskoden igen her.

Mappestruktur

Vælg lagringssted for de uploadede data her. Du kan vælge mellem

"Gem i rodmappe."; "Gem i overordnet mappe. DIR."; "Gem i nederste dir. directory".

Trans. Verz.

Dette menupunkt er kun tilgængeligt, hvis "Sp. i overordnet mappe" eller "Sp. i underordnet mappe" er valgt under Mappestruktur. Katalogstruktur" eller "Sp. i subd. Katalog" er valgt. Her kan du vælge navnet på den overordnede mappe. Filerne gemmes i en mappe på FTP-serveren.

Vælg mellem "Navngiv enhedens navn", "Navngiv enhedens nr.", "Navngiv enhedens IP-adresse" og "Navngiv enhedens IP-adresse".

Underkatalog

Vælg navnet på undermappen her. Mappen oprettes i den overordnede mappe, og du kan vælge mellem "Navn på kamera" eller "Navn på kamera".

Interval for billedarkivering

Denne funktion forhindrer, at der med tiden bliver gemt for mange billedfiler i en mappe. Serverens filsystem kan måske ikke længere behandle eller vise et så stort antal filer.

Billednavnet kan få et brugerdefineret delnavn i begyndelsen (præfiks).

Upload billede

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.3.8 E-mail

Indtast et navn her, som skal vises som afsender.

Afsenderadresse

Indtast afsenderens e-mailadresse her.

SMTP-server

Indtast SMTP-porten her; den er som standard konfigureret til 25.

Kryptering af e-mail

Vælg den kryptering, der kræves af e-mailserveren (SSL, TLS, STARTTLS).

Interval

Indstil tidsrummet mellem afsendelse af e-mails med vedhæftede billeder her.

Vedhæftet billede

Aktivér denne funktion, hvis der skal vedhæftes billeder til e-mailen i tilfælde af en alarm.

Autentificering

Hvis den e-mailserver, du bruger, kræver godkendelse, skal du aktivere denne funktion for at logge ind på serveren ved hjælp af godkendelse.

Brugernavn og adgangskode kan kun indtastes, når denne funktion er aktiveret.

Brugernavn

Indtast brugernavnet på din e-mailkonto. Dette er delen op til @-tegnet.

Adgangskode

Indtast adgangskoden til e-mailkontoen.

Bekræft

Bekræft adgangskoden ved at indtaste den igen.

Modtager

Modtager1 / Modtager2

Indtast navnet på modtageren.

Modtager1-adresse / Modtager2-adresse

Indtast e-mailadressen på den person, der skal have besked, her.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.3.9 Cloud-adgang / ABUS Link Station

ABUS Link Station-funktionen bruges til enkel fjernadgang til ABUS-enheden via Link Station APP (iOS / Android). Produkter kan nemt sættes op og frigives via QR-kode - uden komplicerede konfigurationer i routeren (ingen portforwarding nødvendig).

Aktivér funktionen, og tildel en bekræftelseskode (6-12 tegn, A-Z, a-z, 0-9, mindst 2 forskellige typer tegn anbefales).

1. Aktiver ABUS Link Station-funktionen i IP-kameraet
2. Tilføj IP-kamera til ABUS Link Station-appen via QR-kode eller 9-cifret serienummer.
3. Aktivér push-meddelelser i appen (Mere/Funktionsindstillinger/Push-meddelelser)
4. Aktivér "Alarmnotifikation" i de individuelle kameraindstillinger i Link Station-appen.
   5 Aktivér og konfigurer den ønskede detektor i IP-kameraet (bevægelsesdetektering, snubletråd eller indbrudsdetektering).
5. Aktivér "Hændelsesstyret enkeltbilledoptagelse" i IP-kameraet under
   Lagring/Enkeltbilledoptagelse/Optagelsesparametre
6. Tilføj en regel i Event Manager for IP-kameraet, og vælg "Notify NVR/CMS" som handling.

- Valgfrit: med SD-kort installeret og videooptagelse af varighed eller begivenhed kan korte videosekvenser også ses

8.3.10 HTTPS

Aktivér HTTPS: Aktiverer HTTPS-funktionen. Dette muliggør en sikker forbindelse med et forbindelsescertifikat. Bemærk, at der kræves yderligere trin for at konfigurere HTTPS-funktionen.

8.3.11 QoS

Video/Audio DSCP: (Differentiated Service Code Point) (0\~63): Prioritet for video/audio-IP-pakker. Jo højere værdi, jo højere prioritet. Begivenhed/Alarm DSCP: (0\~63): Prioritet for event/alarm-IP-pakker. Jo højere værdi, jo højere prioritet DSCP-styring: (0\~63) : Prioritet for administrations-IP-pakker. Jo højere værdi, jo højere prioritet.

8.3.12 802.1X

Brugernavn: Indtast brugernavnet

Adgangskode: Indtast

Bekræft: Bekræftelse af adgangskode

adgangskoden

ONVIF-protokollen (Open Network Video Interface) kan aktiveres og konfigureres i denne menu. For at gøre dette skal der oprettes en uafhængig bruger, som derefter kan bruge ONVIF-protokollen.

8.3.14 Netværksservice

For at øge IT-sikkerheden kan visse tjenester deaktiveres i dette menupunkt, hvis de ikke bruges.

8.3.15 Alarmserver

Overførslen af et XML-telegram til en http-server kan konfigureres i denne menu. Når en hændelse (f.eks. bevægelsesdetektering) eller en smart hændelse (f.eks. tripwire) udløses, overføres dette XML-telegram og kan behandles yderligere i en tredjepartsapplikation.

8.3.16 SRTP

Denne side indeholder indstillinger for SRTP-streaming (Secure RTP).

Det anvendte certifikat og krypteringstypen (AES128 eller AES256) skal angives.

Fremgangsmåde (eksempel på IP-kamera via SRTP i ABUS CMS):

1. Konfiguration af et certifikat i kameraet (selvsigneret "standard"-certifikat er allerede tilgængeligt).
2. Konfiguration af SRTP med certifikatet i kameraet.
3. Eksporter certifikatet fra kameraets certifikatstyring til pc'en.
4. Kopier certifikatet til certifikatmappen i ABUS CMS-softwaren.
5. Tilføj kameraet til ABUS CMS-softwaren via port 8443 (aktiver TLS-indstillingen).

Vælg streamingtype for kameraet. Vælg "Main Stream (Normal)" til optagelse og live-visning med god båndbredde. Vælg "Sub-Stream" til live-visning med begrænset båndbredde. Der er i alt 5 videostreams til rådighed, men brugen af dem afhænger af klienten.

Video-type

Denne kameratype har ikke nogen lydfunktion. Videotypen er indstillet til "Videostream".

Opløsning

Indstil opløsningen af videodataene her. Afhængigt af kameramodel kan du vælge mellem 4 MPx, 1280*720p; 1280*960; 1920*1080p.

Bithastighedstype

Angiver bithastigheden for videostrømmen. Videokvaliteten kan være højere eller lavere afhængigt af bevægelsens intensitet. Du kan vælge mellem en konstant og en variabel bithastighed.

Videokvalitet

Dette menupunkt er kun tilgængeligt, hvis du har valgt en variabel bithastighed. Indstil videokvaliteten for videodataene her. Videokvaliteten kan være højere eller lavere afhængigt af bevægelsens intensitet. Du kan vælge mellem seks forskellige videokvaliteter, "Minimum", "Lower", "Low", "Medium", "Higher" eller "Maximum" (vist med "+").

Billedhastighed

Angiver billedhastigheden i billeder pr. sekund.

Maks. bithastighed

Videostrømmens bithastighed er fastsat til en bestemt værdi; indstil den maksimale bithastighed til mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, men kræver en større båndbredde.

Videokodning

Vælg en standard for videokodning; du kan vælge mellem H.264, H.265 og MJPEG.

Profil

Vælg en profil her. Du kan vælge mellem "Basisprofil", "Hovedprofil" og "Høj profil".

I Rammeinterval

Indstil I-billedintervallet her; værdien skal ligge i intervallet 1 - 400.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.4.2 Lyd

Kodning af lyd

Vælg lydkoden for lydtransmissionen her (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726).

Lydindgang

Aktiverer lydindgangen (kun for kameraer med indbygget mikrofon og mikrofonindgang).

Indgangsvolumen

Tilpasning af indgangsforstærkningen til mikrofonen.

Filter for omgivende støj

Aktivér den digitale støjreduktionsfunktion for lydtransmission her.

8.4.3 ROI (Region af interesse)

Funktionen region-of-interest kan overføre visse områder af videobilledet med højere kvalitet end resten af videobilledet. Dette gør det muligt at spare på transmissionsbåndbredden. Der er 1 region tilgængelig for hver videostream (1, 2).

Bemærk: Videobithastigheden for den ønskede videostream kan indstilles meget lavt (se "Indstillinger for videostream").

Det markerede område i billedet bringes automatisk op på et bestemt kvalitetsniveau, men resten af billedet forbliver i lav kvalitet/bitrate.

Fast område: En rektangulær ramme kan tegnes omkring et interesseområde. Der er 1 område til rådighed for hver videostream (1, 2).

ROI-niveau: 1: laveste kvalitet i området, 6: højeste kvalitet i området

Regionsnavn: Tildeling af et navn til regionen.

Dobbelt VCA: Denne funktion overfører detaljerne fra Smart Event Detectors med videostrømmen til NVR'en. Uafhængige analyser baseret på disse data kan derefter udføres i NVR'en eller CMS'en, selv hvis optagelsen er konfigureret som en kontinuerlig optagelse.

8.5 Billede

8.5.1 Displayindstillinger

Indstilling af billedets lysstyrke. Værdier mellem 0 og 100 kan indstilles.

Kontrast

Indstilling af billedkontrast. Værdier mellem 0 og 100 kan indstilles.

Mætning

Indstilling af billedmætning. Der kan indstilles værdier mellem 0 og 100.

Skarphed

Indstilling af billedets skarphed. En højere skarphedsværdi kan øge billedstøjen.

Der kan indstilles værdier mellem 0 og 100.

Eksponeringsindstillinger

Iris-tilstand

Det er kun muligt at justere eksponeringsparametrene manuelt med dette kamera.

Eksponeringstid

Indstilling af den maksimale eksponeringstid. Denne indstilling er uafhængig af irisfunktionen.

Jo højere hastigheden er på objekterne i billedet, jo kortere skal eksponeringstiden indstilles. Dette reducerer billedets lysstyrke. Det kan derfor være nødvendigt med ekstra belysning. En almindelig værdi for eksponeringstiden for objekter, der bevæger sig hurtigt, er 1/250.

Skift mellem dag og nat

Skift mellem dag og nat

Kontakten til dag/nat. Tilbyder indstillingerne Auto, Dag og Nat.

Bil

Kameraet skifter automatisk mellem dag- og nattilstand afhængigt af de fremherskende lysforhold. Følsomheden kan indstilles mellem 0-7.

Dag

I denne tilstand udsender kameraet kun farvebilleder.

Bemærk venligst:

Brug kun denne tilstand under konstante lysforhold.

Nat

I denne tilstand udsender kameraet kun sort-hvide billeder.

Bemærk venligst:

Brug kun denne tilstand under dårlige lysforhold.

Tidsplan

Følsomhed

Indstilling af skiftetærskel for automatisk dag/nat-skift (0-7). En lav værdi betyder en lavere belysningsstyrke ved skift til nattilstand.

Forsinkelsestid ("filtertid")

Indstilling af en forsinkelse mellem genkendelse af et nødvendigt skift og handlingen.

Smart IR ("intelligent ekstra lys")

Denne funktion kan reducere fading af videobilledet, hvis lyset reflekteres fra objekter i nærheden.

Ekstra belysningstilstand

Indstillingerne "Smart", "IR-lys" eller "Hvidt lys" er tilgængelige efter behov. Den integrerede belysning kan også deaktiveres helt.

Smart: I nattilstand bruges IR-lyset i første omgang som ekstra belysning.

Billedet er sort/hvidt.

Der skal programmeres mindst én hændelsesdetektor (f.eks. indbrudsdetektering med persondetektering).

Hvis hændelsesdetektoren udløses, skifter systemet til farvetilstand (Gecko). Billedet indeholder nu farveinformation.

Når hændelsen er overstået, skifter kameraet tilbage til lysfølsom IR-tilstand efter en forsinkelse.

Hvidt lys (White Supplement Light): I nattilstand bruges hvidt lys som ekstra belysning. Billedet indeholder farveinformation.

OFF: Den ekstra belysning er helt deaktiveret. Kameraet udsender ikke noget lys.

Kontrol af lysstyrke

Den generelle intensitet af belysningen kan justeres.

Auto: Automatisk kontrol med maksimal værdi.

Manuel: Fast manuel indstilling

Indstillinger for baggrundsbelysning

WDR

Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv under ugunstige modlysforhold. Hvis der både er meget lyse og meget mørke områder i billedområdet, udlignes lysstyrken i hele billedet for at give et klart og detaljeret billede.

Klik på afkrydsningsfeltet for at aktivere eller deaktivere WDR-funktionen.

Indstil Wide Dynamic Level højere for at øge WDR-funktionen.

WDR

Wide Dynamic Level

HLC

(High Light Compensation) Overeksponering ved kanten af stærke lyskilder reduceres (f.eks. billygter). En høj tærskelværdi betyder en høj reduktion. Fungerer kun, når WDR er deaktiveret.

Hvidbalance

Vælg det lysmiljø, som kameraet er installeret i, her.

Du har følgende muligheder at vælge imellem: "Manuel", "AWB1", "Låst WB", "Lysstofrør", "Glødelampe", "Varmt lys", "Naturligt lys".

Manuel

Du kan justere hvidbalancen manuelt med følgende værdier.

Weißabgleich

Hvidbalancen udføres én gang og gemmes.

Andet

Brug de andre hvidbalanceindstillinger til at tilpasse funktionen til det omgivende lys.

Lysstofrør

Tilpasning af hvidbalancen til et lysmiljø med lysstofrør.

Optimering af billeder

Undertrykkelse af støj

Du har mulighed for at aktivere (normal tilstand) eller deaktivere støjreduktion.

Støjreduktionsniveau / 2D/3D DNR

Indstil støjreduktionsniveauet her.

Gråtoner

Denne funktion begrænser gråtoneskærmens rækkevidde. Det kan være en fordel med lyst billedindhold.

Videoindstillinger

Spejl

Tre forskellige billedspejlingsmuligheder er mulige (vandret, lodret, vandret + lodret)

Roter (lodret visning)

Denne indstilling roterer billedet for at øge den lodrette betragtningsvinkel. Det er nødvendigt at dreje kameramodulet 90°.

Bemærk venligst:

Funktionen Rotate (Vertical Display) er ikke tilgængelig i "Smart Event Mode", men kun i "Monitoring Mode".

Video-standard

Vælg videostandard i henhold til den tilgængelige netfrekvens.

8.5.2 OSD-indstillinger

Du kan bruge dette menupunkt til at vælge, hvilket dato- og tidsformat der skal vises i livebilledet.

Navn anz.

Marker dette afkrydsningsfelt, hvis du vil vise kameranavnet.

Dato an.

Marker dette afkrydsningsfelt, hvis du vil vise datoen i kamerabilledet.

Navn på kamera

Indtast her det kameranavn, der skal vises på billedet.

Tidsformat

Vælg her, om du vil vise tiden i 24-timers eller 12-timers format.

Datoformat

Vælg formatet for datovisningen her.

Her kan du vælge visningstype for de viste elementer.

Du har følgende muligheder: "Transparent & blinkende", "Transparent & ikke blinkende", "Ikke-transparent & blinkende", "Ikke-transparent & ikke blinkende"

OSD-størrelse

Skriftstørrelsen på alle tekstoverlejringer kan justeres her.

Skrifttypefarve

Hvid, sort og selvjusterende er tilgængelige som farver for tekstoverlejringer. En selvjusterende skrifttype ændrer farven på hvert ciffer til sort eller hvid, afhængigt af om baggrunden er lysere eller mørkere.

Tilpasning

Denne funktion kan bruges til at indstille placeringen af tekstfelterne og teksten i tekstfelterne.

Kanter til venstre og højre

Indstil afstanden til venstre og højre kant.

∅verste og nederste kant

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.5.3 Maskering af privatlivszone

Du kan bruge privatlivszoner til at dække visse områder af livebilledet for at forhindre, at disse områder optages eller vises i livebilledet. Du kan maksimalt indstille 4 rektangulære privatlivszoner i videobilledet.

"Aktivér privatlivszone". For at tilføje en privatlivszone skal du vælge knappen "Område". Du kan nu bruge musen til at markere et område i kamerabilledet. Du kan derefter markere yderligere 3 områder. Knappen "Slet alle" kan bruges til at slette alle privatlivszoner, der er sat op.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.5.4 Ændring af billedparametre

I billedindstillingerne er det muligt at foretage forskellige indstillinger for forskellige scener (f.eks. forskellig lysstyrke eller baggrundsbelysning).

Disse sceneindstillinger kan nu bruges eller indstilles via en kalendermenu for hver måned og for timerne for hver dag i denne måned.

Denne funktion hjælper med at kompensere for forskellige lysfaser i de forskellige måneder af året, så der altid kan opnås et optimalt billede.

8.6 Begivenheder

8.6.1 Registrering af bevægelse

Aktivér bevægelsesregistrering ved at markere afkrydsningsfeltet "Aktivér bevægelsesregistrering".

Afkrydsningsfeltet "Aktivér dynamisk bevægelsesanalyse" bruges til at markere bevægelser grafisk i preview-billedet og i live-billedet (dynamisk marking afhængigt af bevægelsen).

Tilstand

Der er 2 forskellige tilstande til rådighed til markering af områder.

Normal: Maks. 4 områder, hvert område som en polygon med maks. 10 hjørner, følsomhedsindstillingen er den samme for hvert område.

Ekspert: Maks. 8 områder, hvert område som et rektangel, individuel følsomhedsindstilling for hvert område

Klik på knappen "Indstil område" for at vælge et område. Klik på "Slet alt" for at kassere valget.

Venstreklik for at definere polygonens hjørner, eller træk musen hen over det ønskede område. Når du tegner polygoner, skal du højreklikke for at stoppe tegningen. For rektangler skal du klikke på knappen "Stop tegning".

Indstil følsomheden ved hjælp af markeringslinjen.

Mål for detektion

Dette menupunkt er indstillingen for objektgenkendelse. Objektgenkendelse genkender personer og køretøjer på et neuralt grundlag.

Detektionsziel

Person

□ Fahrzeug

1. Objektdetektering (person/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges sammen med en ABUS NVR.2. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre bevægelsesregistreringsoptagelser ud over personer og køretøjer kan vises i afspilning som normalt.3. Det er også muligt at filtrere alle bevægelsesstyrede optagelser af personer og køretøjer i CMS-softwaren på tilsluttede ABUS NVR'er (afspilning af hændelser).

Følsomhed

Bestemmer den krævede intensitet af pixelændringen. Jo højere værdi, jo færre pixelændringer skal der til for at udløse en bevægelse.

Tidsplan

For at indstille en tidsplan for bevægelsesstyret optagelse skal du klikke på "Aktivér tidsplan". Angiv de ugedage og tidspunkter, hvor den bevægelsesstyrede optagelse skal finde sted.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når der registreres bevægelse.

Normalt link

Send e-mail: Du vil modtage en e-mail som notifikation, sæt kryds i afkrydsningsfeltet.

Giv besked til overvägningscentret: ABUS CMS-softwaren kan informeres, när en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Upload til FTP/hukommelseskort/NAS: Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, när der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.6.2 Sabotageovervågning / afsløring af tildækning

Med dette menupunkt kan du konfigurere kameraet, så der udløses en sabotagealarm, så snart linsen dækkes til (cover detection).

Områdets indstillinger

Aktivér sabotagealarmen ved at markere afkrydsningsfeltet "Aktivér sabotagealarm".

Klik på knappen "Område" for at vælge et område. Hele området er valgt som standard; for at fravælge det skal du klikke på "Slet alt".

Træk nu musen hen over det ønskede område. Indstil følsomheden ved hjælp af markeringslinjen. Klik på knappen "Stop tegning" for at acceptere området.

Højre: lav følsomhed

Venstre: høj følsomhed.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor funktionen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som notifikation, sæt kryds i afkrydsningsfeltet.

NVR eller CMS til videre behandling (f.eks. optagelse på NVR eller fuldskærmsvisning i tilfælde af alarm i CMS).

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.6.3 Alarmindgang (IPCA54572A)

Du kan konfigurere kameraets alarmindgang under dette menupunkt

Alarmindgang nr.

Vælg den alarmindgang, du vil konfigurere her.

Alarmens navn

Her kan du tildele et navn til den respektive alarmindgang. Brug ikke alarmindgangens nr. eller specialtegn.

Alarmtype

Vælg alarmtype her. Du kan vælge mellem "NO" (normalt åben) eller "NC" (normalt lukket).

Tidsplan

Klik på "Aktivér tidsplan" for at indstille en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmindgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, när en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som besked, sæt kryds i afkrydsningsfeltet.

Giv besked til overvågningscentret: ABUS CMS-softwaren kan

informeres, når en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, når der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede

lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

Accepter de indstillinger, du har foretaget, ved at klikke på "Gem".

8.6.4 Alarmudgang (IPCA54572A)

Du har mulighed for at konfigurere de to alarmudgange her.

Alarmudgang nr.

Vælg den alarmudgang, du vil konfigurere her.

Forsinkelse

Med indstillingen "Manuel" nulstilles alarmudgangen ikke efter en hændelse. Dette skal så bekræftes og nulstilles manuelt ved at klikke to gange på knappen "Manuel alarm".

Den normale aktiveringstid for udgangen efter en hændelse er 5 sekunder. En yderligere aktiv tid på op til 10 minutter kan programmeres.

Navn på alarm

Her kan du tildele et navn til den pågældende alarmudgang. Brug ikke alarmudgangens nr. eller specialtegn.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

8.6.5 Undtagelse

Følgende undtagelser kan udløse begivenheder:

• HDD fuld: Hvis det interne SD-kort eller et tilsluttet NAS-drev er fuldt
• HDD-fejl: Fejl på SD-kort eller NAS-drev
• Netværk afbrudt: Ethernet-kabel fjernet
• Konflikt med IP-adresse
• Ulovligt login: en reaktion kan programmeres efter et forkert login

Følgende reaktioner kan programmeres:

• Send en e-mail
• Underret overvägningscenter (NVR/CMS)
• Aktiver alarmudgang

8.6.6 Alarmudgang for blinkende lys (IPCA54572A)

Kameraet har et indbygget blinkende lys som afskrækkelse i tilfælde af en alarm.

Hvidt lys-tilstand / flash-tilstand

Solit: permanent aktiv (i den indstillede varighed af lysglimt)

Blinker: blinker

Varighed af flash

Konfiguration af lysglimtets varighed fra 1-60 sekunder

Flash-frekvens

Blinkfrekvensen, när blinkefunktionen er valgt, kan indstilles i 3 trin.

Lysstyrke

Intensitetskontrol til blitzen

Tidsplan

Konfiguration af den generelle tidsmæssige aktivitet

8.6.7 Udgang for akustisk alarm (IPCA54572A)

Den akustiske alarmudgang kan afspille foruddefinerede lyde eller tilpassede korte lydmedier. Denne funktion kan kun bruges med et kamera med lydudgang eller integreret højttaler.

Lydtype: Advarsel (advarselstone, valg), Prompt (kort akustisk besked), Brugerdefineret lyd (fra fil) En mere detaljeret indstilling af den valgte mulighed foretages i det næste menupunkt.

Advarsel: Vælg en akustisk meddelelse fra listen (engelsksprogede meddelelser)

Brugerdefineret lyd: Tilføj: Valg af lydfil (format: *.wav-fil, maks. 512 KByte filstørrelse, samplingsfrekvens 8 kHz)

Konverteringen af en lydfil til det tilsvarende format kan udføres ved hjælp af en online-konverter eller freeware-software.

Alarmtid: Varighed af afspilning

Lydstyrke: Afspilningslydstyrke

Skema: Definition af skema (proceduren svarer til at indstille andre skemaer)

8.6.8 Registrering af indtrængen

Aktiver indbrudsdetektering:

Indbrudsdetekteringsfunktionen udløser en hændelse, hvis et objekt forbliver i det område, der skal overvåges, i længere tid end den indstillede tid.

Forhåndsvisning af video: Konfigurer det område, der skal overvåges

Max. Size: Denne funktion bruges til at definere den maksimale størrelse på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Min. størrelse:

Denne funktion bruges til at definere minimumsstørrelsen på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Detektionsområde:

Denne knap kan bruges til at tegne det område, der skal overvåges, i videobilledet (kvadratisk område). Fremgangsmåde: Tryk på knappen -> indstil hjørnepunkter med venstre museknap (maks. 4) -> tryk på højre museknap for at afslutte tegningen Slet området.

Slet:

Mål for detektion

Dette menupunkt er indstillingen for objektgenkendelse. Objektgenkendelse genkender personer og køretøjer på et neuralt grundlag.

Detektionsziel

√ Person

□ Fahrzeug

1. Ved brug af objektdetektering indeholder videooptagelser på det interne SD-kort kun optagelser af genkendte personer eller køretøjer. Andre objekter optages ikke på SD-kortet.

2. Når man bruger objektdetektering og optager videodata til en ABUS NVR, gemmes alle indtrængende objekter i første omgang som en optagelse. Filtrering kan derefter udføres via ABUS NVR (lokal brugergrænseflade) eller CMS-softwaren (LAN/WAN).3. Objektdetektering (person/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges sammen med en ABUS NVR.4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre bevægelsesregistreringsoptagelser ud over personer og køretøjer kan vises i afspilning som normalt.5. Det er også muligt at filtrere alle bevægelsesstyrede optagelser af personer og køretøjer i CMS-softwaren på tilsluttede ABUS NVR'er (afspilning af hændelser).

Region: Antal tilgængelige områder: 4

Grænseværdi: Jo højere værdi (0-10 sekunder), jo længere skal et objekt forblive i det område, der skal overvåges, for at udløse en hændelse.

Følsomhed: Jo højere følsomhed, jo mindre objekter kan registreres.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som notifikation, sæt kryds i afkrydsningsfeltet.

Giv besked til overvågningscentret: ABUS CMS-softwaren kan

informeres, när en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, när der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede

lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

8.6.9 Tripwire

Snubletrådsfunktionen genkender i videobilledet, om et objekt bevæger sig over en virtuel linje i en eller begge retninger. En hændelse kan derefter udløses.

Forhåndsvisning af video: Konfigurer den virtuelle linje her.

Max. Size: Denne funktion bruges til at definere den maksimale størrelse på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Min. størrelse: Denne funktion bruges til at definere minimumsstørrelsen på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Tegn: Når du har trykket på knappen, vises en virtuel linje i preview-videoen. Den kan nu klikkes på og flyttes med musen ved hjælp af de røde hjørnepunkter. "A" og "B" angiver retningerne.

Linje: Antal tilgængelige virtuelle linjer: 4

Slet: Slet den virtuelle linje

Mål for detektion

Dette menupunkt er indstillingen for objektgenkendelse. Objektgenkendelse genkender personer og køretøjer på et neuralt grundlag.

1. Ved brug af objektregistrering indeholder videooptagelser på det interne SD-kort kun optagelser af genkendte personer eller køretøjer. Andre objekter optages ikke på SD-kortet.2. Når man bruger objektdetektering og optager videodata til en ABUS NVR, gemmes alle indtrængende objekter i første omgang som optagelser. Filtrering kan derefter udføres via ABUS NVR (lokal brugergrænseflade) eller CMS-softwaren (LAN/WAN).3. Objektdetektering (person/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges sammen med en ABUS NVR.4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre bevægelsesregistreringsoptagelser ud over personer og køretøjer kan vises i afspilning som normalt.5. Det er også muligt at filtrere alle bevægelsesstyrede optagelser efter personer og køretøjer i CMS-softwaren på tilsluttede ABUS NVR'er (afspilning af hændelser).

Retning: Definition af den eller de retninger, som et objekt krydser og udløser en hændelse.

Følsomhed: Jo højere værdi, jo tidligere registreres et krydsende objekt.

Tidsplan

Klik på "Aktivér tidsplan" for at indstille en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som notifikation, sæt kryds i afkrydsningsfeltet.

informeres, när en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, når der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede

lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

8.6.10 Registrering af områdeindgang

Funktionen registrerer, når et objekt kommer ind i et markeret område, og udløser straks en hændelse.

Forhåndsvisning af video: Konfigurer det område, der skal overvåges

Max. Size: Denne funktion bruges til at definere den maksimale størrelse på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Min. størrelse: Denne funktion bruges til at definere minimumsstørrelsen på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Detektionsområde: Denne knap kan bruges til at tegne det område, der skal overvåges, i videobilledet (kvadratisk område). Fremgangsmåde: Tryk på knappen -> indstil hjørnepunkter med venstre museknap (maks. 4) -> tryk på højre museknap for at afslutte tegningen Slet: Slet området.

Mål for detektion

Dette menupunkt er indstillingen for objektgenkendelse. Objektgenkendelse genkender personer og køretøjer på et neuralt grundlag.

Detektionsziel

Person

□ Fahrzeug

1. Ved brug af objektdetektering indeholder videooptagelser på det interne SD-kort kun optagelser af genkendte personer eller køretøjer. Andre objekter optages ikke på SD-

	kortet.
	2. Når man bruger objektdetektering og optager videodata til en ABUS NVR, gemmes alle indtrængende objekter i første omgang som optagelser. Filtrering kan derefter udføres via ABUS NVR (lokal brugergrænseflade) eller CMS-softwaren (LAN/WAN).
	3. Objektdetektering (person/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges sammen med en ABUS NVR.
	4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre bevægelsesregistreringsoptagelser ud over personer og køretøjer kan vises i afspilning som normalt.
	5. Det er også muligt at filtrere alle bevægelsesstyrede optagelser efter personer og køretøjer i CMS-softwaren på tilsluttede ABUS NVR'er (afspilning af hændelser).

Region: Antal tilgængelige områder: 4

Følsomhed: Jo højere følsomhed, jo mindre objekter kan registreres.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som besked, sæt kryds i afkrydsningsfeltet.

Giv besked til overvågningscentret: ABUS CMS-softwaren kan

informeres, när en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Upload til FTP/hukommelseskort/NAS: Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, når der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede

lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

8.6.11 Registrering af områdeudgang

Funktionen registrerer, når et objekt forlader et markeret område, og udløser straks en hændelse.

Forhåndsvisning af video: Konfigurer det område, der skal overvåges

Max. Size: Denne funktion bruges til at definere den maksimale størrelse på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Min. størrelse: Denne funktion bruges til at definere minimumsstørrelsen på det objekt, der skal genkendes. Dette gøres ved at tegne et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Detektionsområde: Denne knap kan bruges til at tegne det område, der skal overvåges, i videobilledet (kvadratisk område). Fremgangsmåde: Tryk på knappen -> indstil hjørnepunkter med venstre museknap (maks. 4) -> tryk på højre museknap for at afslutte tegningen

Slet: Slet området.

Region: Antal tilgængelige områder: 4

Mål for detektion

Dette menupunkt er indstillingen for objektgenkendelse. Objektgenkendelse genkender personer og køretøjer på et neuralt grundlag.

Detektionsziel

√ Person

□ Fahrzeug

1. Ved brug af objektregistrering indeholder videooptagelser på det interne SD-kort kun optagelser af genkendte personer eller køretøjer. Andre objekter optages ikke på SD-kortet.

2. Når man bruger objektdetektering og optager videodata til en ABUS NVR, gemmes alle indtrængende objekter i første omgang som optagelser. Filtrering kan derefter udføres via ABUS NVR (lokal brugergrænseflade) eller CMS-softwaren (LAN/WAN).3. Objektdetektering (person/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges sammen med en ABUS NVR.4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre bevægelsesregistreringsoptagelser ud over personer og køretøjer kan vises i afspilning som normalt.5. Det er også muligt at filtrere alle bevægelsesstyrede optagelser af personer og køretøjer i CMS-softwaren på tilsluttede ABUS NVR'er (afspilning af hændelser).

Følsomhed: Jo højere følsomhed, jo mindre objekter kan registreres.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Metode til sammenkædning

Indstil her, hvilken handling der skal finde sted, når en begivenhed indtræffer.

Normalt link

Send e-mail: Du vil modtage en e-mail som besked, sæt kryds i afkrydsningsfeltet.

Giv besked til overvågningscentret: ABUS CMS-softwaren kan

informeres, når en hændelse udløses. Så kan der f.eks. vises et pop-up-billede.

Upload til FTP/hukommelseskort/NAS: Marker dette afkrydsningsfelt for at uploade individuelle billeder til en FTP-server, et SD-kort eller et tilsluttet NAS-drev, när der opstår en hændelse.

Akustisk adversel: Denne funktion kan udsende forudindstillede eller tilpassede

lyde eller lydmedier. Dette kræver en kameramodel med lydudgang eller integreret højttaler.

Udløser alarmudgang

Når en hændelse udløses, kan eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / Alarmudgang".

Udløser optagelse

Aktiver for at optage på SD-kort via bevægelsesregistrering.

8.7 Opbevaring

8.7.1 Optagelsesplan

Her kan man konfigurere tids- og hændelsesstyrede optagelser for at gemme dem på SD-kortet.

Efter indspilning

Indstil varigheden for optagelse af billeddata efter en hændelse her.

Overskriv

Indstil her, om optagelserne skal overskrives automatisk, när hukommelsen er fuld.

Forløbet tid: Denne funktion kan bruges til at begrænse lagringstiden på SD-kortet.

Tidsplan

Klik på "Aktivér tidsplan" for at gemme en tidsplan. Angiv de ugedage og tidspunkter, hvor alarmudgangen skal være aktiv.

Tidsperioden vælges ved at markere den med venstre museknap. Ved at klikke på en allerede valgt periode kan detaljerne også indstilles eller slettes ved hjælp af tastaturet.

For at kopiere tidsvalget til andre ugedage skal du flytte musemarkøren bag bjælken for den ugedag, der allerede er indstillet, og bruge "Kopier til ..." funktionen.

Accepter venligst de indstillinger, du har foretaget, ved at klikke på "Gem".

Under Optagelsestype skal du vælge optagelsestilstand for den ønskede tidsperiode. Du har mulighed for at

Valg mellem komplette optagelsestyper:

Normal: Kontinuerlig optagelse

Bevægelse: Bevægelsesstyret optagelse

Alarm: Alarmindgang (hvis tilgængelig)

Bevægelse | Alarm: Bevægelseskontrolleret eller alarmindgangskontrolleret optagelse. Kameraet optager enten, når der registreres bevægelse, eller når alarmindgangen udløses.

Bevægelse og alarm: Bevægelseskontrolleret og alarmindgangskontrolleret optagelse. Kameraet optager kun, när bevægelse og alarmindgang udløses samtidigt.

Begivenhed: Optagelse af alle smarte begivenheder (f.eks. tripwire)

Bemærk, at alarmindgangen kun er tilgængelig i nogle modeller.

Vælg "OK" for at acceptere ændringerne, klik på "Annuller" for at forkaste dem.

8.7.2 Optagelse / enkeltbillede

Her kan man konfigurere tids- og begivenhedsstyrede snapshots og uploade dem til en FTP-server.

Tidsforløb

Aktivér øjebliksbillede af timing

Aktivér denne funktion for at gemme billeder med bestemte tidsintervaller.

Format

Formatet for billederne er forudkonfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

kvalitet

Vælg kvalitet for de gemte billeder.

Interval

Indstil tidsrummet mellem to gemte billeder her.

Begivenhedsstyret

Aktiver hændelsesstyret snapshot

Aktivér denne funktion for at gemme hændelsesstyrede billeder.

Format

Formatet for billederne er forudkonfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

kvalitet

Vælg kvalitet for de gemte billeder.

Interval

Indstil tiden mellem to gemte billeder her.

8.7.3 Hukommelsesstyring

Her har du mulighed for at formatere det isatte microSD-kort og få vist egenskaberne. Dataene på lagringsmediet kan også krypteres. Man kan også indstille en procentvis fordeling af lagerpladsen til videodata og individuelle billeder.

Indstil først alle de ønskede indstillinger og parametre, og formater derefter lagringsmediet.

8.7.4 NAS

I denne menu er det muligt at indstille NAS-lagringspladser, som derefter er tilgængelige i kameraet som et drev (HDD) til lagring.

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. skader på huset.

Hvis det kan antages, at sikker drift ikke længere er mulig, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det kan antages, at sikker drift ikke længere er mulig, hvis

• enheden viser synlige skader,
  • enheden virker ikke længere

Bemærk venligst:

Produktet er vedligeholdelsesfrit for dig. Der er ingen komponenter inde i produktet, som du skal kontrollere eller vedligeholde, og du må aldrig åbne det.

9.2 Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsning kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væske ind i apparatet.

Brug ikke kemiske rengøringsmidler, da det kan beskadige husets og skærmens overflade (misfarvning).

10. Bortskaffelse af affald

Bemærk: EU-direktiv 2002/96/EF regulerer korrekt tilbagelevering, behandling og genbrug af brugt elektronisk udstyr. Dette symbol betyder, at apparatet af hensyn til miljøbeskyttelsen skal bortskaffes efter endt levetid i overensstemmelse med de gældende lovbestemmelser og adskilt fra husholdnings- eller erhvervsaffald. Det gamle apparat kan bortskaffes på officielle indsamlingscentre i dit land. Følg de lokale regler, når du bortskaffer materialerne. For yderligere oplysninger om tilbagetagning (også for lande uden for EU) bedes du kontakte din lokale administration. Separat indsamling og genbrug sparer naturressourcer og sikrer, at alle regler for beskyttelse af sundhed og miljø overholdes, når produktet genbruges.

11. Tekniske data

De tekniske data for de enkelte kameraer er tilgængelige på www.abus.com via produktsøgningen.

12. Information om open source-licenser

Vi vil også gerne gøre opmærksom på, at netværksovervågningskameraet bl.a. indeholder open source-software. Læs venligst den information om open source-licens, der følger med produktet.

IPCA34\*\*\* / IPCA54\*\*\* / IPCA64\*\*\*
