alambre rme a través de dos oricios cerca de una esquina y tire suavemente. La rejilla está diseñada para que quede bien ajustada, así que inserte el cable en cada esquina por turno, tirando con cuidado para evitar la distorsión de la malla. Alternativamente, la leva de la parrilla se puede quitar con un imán grande. HF Switch 0 dB +3 dB +1.5 dB Fig. 4. Interruptor HF Fig. 5. Rejilla instalada28 PCI 7DC IW and BACK CAN Quick Start Guide 29 Guide d’installation Installation de la boîte arrière AVERTISSEMENT: Cette procédure nécessite l’utilisation d’un assistant et l’utilisation d’équipements de protection individuelle, tels que des lunettes de sécurité et des gants. AVERTISSEMENT: Pour éviter d’endommager votre enceinte, assurez-vous que l’amplificateur de puissance est éteint avant de connecter ou de déconnecter des câbles. AVERTISSEMENT: Assurez-vous qu’il n’y a pas de lignes électriques, d’autres câbles ou de plomberie tels que l’eau, les égouts, les conduites de gaz à l’emplacement choisi. La procédure ci-dessous décrit l’installation et le câblage du boîtier arrière PCI 7DC IW dans un mur à montants de 2" x 4" typique avec des centres de 16", avec des cloisons sèches/plaques de plâtre pas encore installées. Une fois le boîtier arrière et la cloison sèche installés, l’ensemble de haut-parleurs PCI 7DC IW peut être connecté au câblage du boîtier arrière et installé, et le masque de peinture ajouté pendant la peinture et la finition du mur. Procédure Suivez les étapes de la procédure ci-dessous dans l’ordre dans lequel elles sont présentées. Lisez toutes les instructions avant de commencer.

1. Trouvez une position de montage appropriée pour le haut-parleur qui orira

des performances acoustiques optimales pour l’environnement d’écoute et le système audio, et qui soit également pratique et esthétique.

2. Laissez susamment d’espace pour que le l du haut-parleur pénètre dans le

presse-étoupe inférieur, et avec susamment d’espace pour serrer les vis qui maintiennent les supports au boîtier arrière.

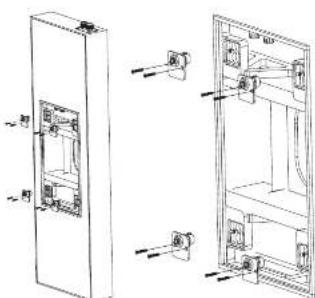

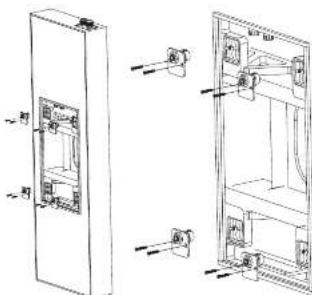

3. Installez les quatre supports sur les poteaux muraux et assurez-vous que la

distance entre les supports supérieur et inférieur est telle qu’illustrée à la Fig. 1.

4. Avec l’aide d’un assistant, soulevez délicatement la boîte arrière entre les

supports (Fig. 2), avec l’entrée de câble en bas.

5. Assurez-vous que la boîte arrière est d’aplomb et de niveau, et que sa face

avant est luxuriante avec la face avant des poteaux muraux. Vissez les 4 supports à l’arrière de la boîte.

6. Remarque : si vous installez le boîtier arrière avec l’entrée de câble en haut, les

quatre petits supports qui acceptent les vis d’assemblage des haut-parleurs doivent être tournés de 180 degrés. Dévissez les 2 petites vis et réorientez chaque petit support comme indiqué (Fig. 2b). Fig. 2 Installer la boîte arrière sur les supports Fig. 1 Installer les supports sur les montants muraux 1040 mm (40.95") Fig. 2b Réorientez les quatre supports si le BACK CAN est installé avec l’entrée de câble en haut Fig. 3. Retrait du couvercle Fig. 4. Installation du fil de haut-parleur à l’arrière de la boîte Fig. 5. Installation du fil de haut-parleur aux bornes arrière de la boîte Câblage de la boîte arrière

AVERTISSEMENT: Pour éviter d’endommager votre enceinte, assurez-vous que

l’amplificateur est éteint avant de connecter ou de déconnecter des câbles.

AVERTISSEMENT: Avant de mettre l’amplificateur sous tension, vérifiez que toutes

les connexions sont sécurisées et que la polarité est correcte. Les connexions des fils des haut-parleurs sont effectuées sur les bornes internes à l’intérieur du boîtier arrière. Il y a deux tubes internes qui permettent au câblage du haut-parleur d’être inséré et de sortir près des bornes du haut-parleur à l’intérieur du boîtier arrière. Les bornes du haut-parleur sont pré-câblées à un connecteur interne qui se fixe à l’ensemble haut-parleur lorsqu’il est installé. Les bornes d’enceintes sont conçues pour recevoir des câbles d’enceintes substantiels de haute qualité.

1. Retirez le couvercle de la boîte arrière en dévissant les quatre vis qui le

maintiennent en place (Fig. 3).

2. Installez le l du haut-parleur dans l’un des presse-étoupes et laissez

susamment de mou pour eectuer les connexions (Fig. 4). Serrez le presse- étoupe et attachez le câble du haut-parleur pour l’empêcher de bouger et de cliqueter en fonctionnement. Assurez-vous que le câble du haut-parleur n’entre pas en contact avec des clous ou des vis qui pourraient endommager l’isolation. Un deuxième presse-étoupe est fourni pour permettre l’installation d’un deuxième câble d’enceinte.

3. Dénudez environ 8 mm (1/4" ) de la couche protectrice extérieure de

4. Le l positif de votre amplicateur doit aller à l’une des bornes rouges

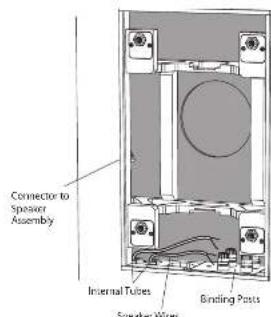

(positives) à l’intérieur du boîtier arrière (Fig.5). Le l négatif de votre amplicateur doit se connecter à l’une des bornes noires (négatives). Vous pouvez utiliser les autres bornes rouges et noires pour faire sortir le câblage des haut-parleurs de l’autre presse-étoupe vers un autre haut-parleur.

5. Assurez-vous que les câbles des haut-parleurs sont xés à l’intérieur du boîtier

arrière an qu’ils ne bougent pas et ne touchent pas le cône du haut-parleur lorsqu’il est installé.

6. Le couvercle peut être réinstallé jusqu’à ce qu’il soit temps pour l’installation

des cloisons sèches. Screws (X4)CoverWiring Connectors Speaker Wire Connector to Speaker Assembly Internal Tubes Speaker Wires Binding Posts30 PCI 7DC IW and BACK CAN Quick Start Guide 31 Installation de cloisons sèches

1. L’installation de cloisons sèches autour de l’emplacement de la boîte arrière

est mieux eectuée en utilisant une seule grande feuille avec la ligne centrale verticale centrée sur la ligne centrale verticale de la boîte arrière (Fig. 6). Alternativement, la couverture peut être laissée en place et la cloison sèche installée en quatre sections autour de la couverture.

2. Si vous souhaitez couper l’ouverture de la cloison sèche avant l’installation,

utilisez le couvercle arrière comme guide. L’étape 4 ci-dessous décrit la coupe après l’installation. Utilisez la méthode que vous préférez.

3. Utilisez de l’adhésif sur les montants muraux et la face avant de la boîte

arrière, et installez la cloison sèche à l’aide de vis à cloison sèche à environ 8 à 10 pouces de distance. Cela aidera à prévenir les cliquetis des murs et les mouvements et bruits des cloisons sèches pendant le fonctionnement. Si la boîte arrière est installée sur un mur intérieur, un adhésif et des vis supplémentaires peuvent également être ajoutés à la cloison sèche utilisée dans la pièce derrière la boîte arrière. MISE EN GARDE: Assurez-vous qu’aucune vis à cloison sèche ne rentre dans le boîtier en bois de la boîte arrière à aucun moment.

4. Après l’installation de la cloison sèche, découpez soigneusement le trou dans

la cloison sèche avec un outil à main approprié, en utilisant l’ouverture dans le boîtier arrière comme guide (Fig. 7). Veillez à ne pas couper l’intérieur de l’ouverture de la boîte arrière ou à ne pas couper les ls des haut-parleurs. Assurez-vous que l’ouverture de la cloison sèche n’est pas plus grande que l’ouverture de la boîte arrière. Retirez toute la poussière ou les débris de l’intérieur de la boîte arrière.

5. Le couvercle peut être réinstallé jusqu’à ce qu’il soit temps d’installer

le haut-parleur. Fig. 6. Vis à cloison sèche. Fig. 7. Cloison sèche retirée de l’ouverture Installation PCI 7DC IW Avec le boîtier arrière PCI 7DC IW câblé et installé et la cloison sèche coupée comme indiqué dans les instructions précédentes, l’ensemble de haut-parleurs PCI 7DC IW peut être installé dans le boîtier arrière. Procédure

1. Avec l’aide d’un assistant, soulevez l’ensemble haut-parleur PCI 7DC IW près

de l’ouverture de la cloison sèche et xez solidement le connecteur de câblage à quatre broches dans le connecteur correspondant à l’intérieur du boîtier arrière (Fig. 1).

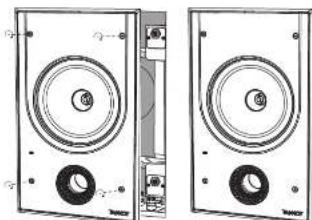

2. Installez l’ensemble haut-parleur dans le boîtier arrière en appuyant d’abord à

fond sur les quatre vis, puis en les serrant à la main (Fig. 2). Assurez-vous de ne pas coincer le câblage des haut-parleurs ou vos doigts pendant l’installation. MISE EN GARDE: Ne serrez pas trop les vis - cela n’est pas nécessaire pour obtenir une étanchéité acoustique solide sur le boîtier arrière ou le mur, et risque de l’endommager. Peinture

1. Un masque de peinture est fourni pour protéger la balle et les haut-parleurs de

la peinture, de la poussière et des débris. Il vous permet de peindre et de nir le mur après l’installation de l’ensemble haut-parleur dans le boîtier arrière.

2. Appuyez sur le masque de peinture à l’avant du cadre, où il sera maintenu en

place par des aimants. Ce masque est laissé en place pendant que le mur et le pourtour du cadre sont peints (Fig.3).

3. Il est fortement recommandé de pulvériser séparément la grille perforée en

métal, car cela évitera de boucher les trous. Si peindre avec un pinceau est la seule option, alors plusieurs nes couches de peinture fourniront une nition supérieure à celle obtenue par une application trop épaisse. Fig. 1. Connexion du câblage Fig. 2. Installation dans la boîte arrière Fig. 3. Masque de peinture installé32 PCI 7DC IW and BACK CAN Quick Start Guide 33 Test du système

1. Allumez l’amplicateur avec le contrôle du volume à son réglage le plus

bas. Sélectionnez une source de signal appropriée et augmentez lentement le volume à un niveau faible. Vériez que le haut-parleur fonctionne correctement et est en phase - sinon, éteignez l’amplicateur et revériez les connexions.

2. Le commutateur HF a trois positions, 0 dB étant la lat. Ajustez si nécessaire en

fonction de la position de la pièce et des conditions acoustiques (Fig. 4).

3. Vériez soigneusement la zone entourant l’installation et écoutez

attentivement pour vous assurer qu’il n’y a pas de bourdonnement ou de cliquetis qui pourraient potentiellement nuire à la jouissance du système. S’il y en a, localisez et supprimez les causes à l’aide d’attaches de câble ou d’un matériau d’emballage approprié. Installation de la grille

1. Enfoncez la grille dans le cadre, où elle sera maintenue en place par des

2. Pour retirer la grille, passez un trombone ouvert ou une longueur similaire de

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenez également le temps de lire les termes et conditions de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas

de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aide en ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer le produit.
