VQ 85DF - Haut-parleur TANNOY - Notice d'utilisation et mode d'emploi gratuit

Marque	Tannoy
Modèle	VQ 85DF
Type de produit	Haut-parleur professionnel à source ponctuelle
Technologie	Source de point unique cohérente avec diaphragmes annulaires concentriques
Réponse en fréquence	400 Hz à 22 kHz
Angle de dispersion	85° (horizontal et vertical)
Configuration d'amplification	Mono-ampli standard, bi-amplification possible
Connecteurs d'entrée	Neutrik Speakon 4 pôles et barrette de barrière (bornes à vis)
Puissance admissible (programme)	À déterminer selon configuration (consulter la notice complète)
Impédance nominale	8 ohms (par section, variable selon câblage)
Points de suspension	6 x inserts M10 (dessus et arrière) pour boulons à œil ou support de vol
Matériau du boîtier	Bois (contreplaqué) avec finition noire
Dimensions (L x H x P)	Environ 500 x 700 x 500 mm (estimé)
Poids	Environ 25 kg (estimé)
Utilisation	Intérieur, installation fixe ou suspendue
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Ne pas obstruer la ventilation. Utiliser une sécurité secondaire en suspension.
Accessoires inclus	Plaques de liaison VQ, boulons à œil (selon version)
Garantie	Consulter le revendeur ou la notice pour les conditions

FOIRE AUX QUESTIONS - VQ 85DF TANNOY

Comment brancher le haut-parleur VQ 85DF ?

Utilisez les connecteurs Neutrik Speakon 4 pôles ou la barrette de barrière. Pour un fonctionnement mono-ampli, reliez l'amplificateur aux bornes MF/HF. Pour le bi-amplification, retirez les fils de liaison et connectez séparément les sections MF et HF. Vérifiez la polarité avant mise sous tension.

Quel amplificateur recommandez-vous pour ce modèle ?

Nous recommandons un amplificateur de puissance programme équivalente à celle de l'enceinte. Utilisez de préférence des amplificateurs Lab Gruppen PLM+ ou D Series avec pré-réglages LAKE. Prévoir une marge de 3 dB pour éviter l'écrêtage.

Comment suspendre le VQ 85DF en toute sécurité ?

Utilisez au moins deux boulons à œil M10 forgés (type VEB) sur le dessus et un troisième à l'arrière pour l'inclinaison. Fixez une sécurité secondaire indépendante capable de retenir l'enceinte en cas de défaillance. Respectez un facteur de sécurité de 10:1. Ne suspendez jamais avec les poignées.

Quelle est la fréquence de coupure recommandée pour le bi-amplification ?

En bi-amplification, la fréquence de coupure est d'environ 7 kHz. Le diaphragme HF prend le relais au-dessus de 7 kHz. Utilisez un filtre actif ou passif adapté.

Comment vérifier la polarité du câblage ?

Connectez une pile PP3 (9V) aux fils de l'enceinte : le pôle + de la pile sur le fil suspecté +. Si le haut-parleur LF avance, la polarité est correcte. Sinon, inversez les connexions. Utilisez aussi un testeur de polarité.

Puis utiliser l'enceinte en extérieur ?

Ce modèle est conçu pour une utilisation en intérieur. Une exposition à l'humidité ou aux intempéries peut endommager les composants. Si nécessaire, protégez-le de la pluie et de l'humidité.

Comment nettoyer le VQ 85DF ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou de liquides, car ils pourraient endommager la finition ou les connecteurs.

Quels sont les accessoires de montage disponibles ?

Le système comprend des plaques de liaison VQ pour connecter plusieurs enceintes, des boulons à œil M10 forgés, un support de vol à point unique (VQ Flying Bracket) et des kits de gréement. Tous les accessoires doivent être utilisés conformément au manuel.

Que faire en cas de dommage du haut-parleur ?

Contactez un service agréé Tannoy. Ne tentez pas de réparer vous-même. Les pièces détachées (diaphragmes, bobines) sont disponibles uniquement auprès de revendeurs agréés.

Comment connecter plusieurs enceintes VQ entre elles ?

Utilisez les plaques de liaison VQ fournies. Pour un réseau de deux VQ 60, la plaque de réseau permet un angle de couverture de 120°. Respectez les charges d'impédance : ne descendez pas en dessous de 2 ohms par canal d'amplificateur.

MODE D'EMPLOI VQ 85DF TANNOY

Consignes de sécurité

1. Lisez des constaines.

2. Conservez ces consignes.

3. Respectez tous les aventissements.

4. Respectez toutes les commandes d'utilisation.

5. M'unlisez jamais l'appareil à proximité

d'un liquide.

1. Kettoyez l'appareil avec un chiffon sec.

2. Veillez à ne pas empêcher la bonne ventilation

de l'apparchi via ses ouies de ventilation. Respectez les

convignes on

de l'apparel

1. He placez pas l'aparel a procimme d'une source

le claire de le se qu'un trainage, une divisione qu tout

1. Utilisez exclusivement des accessaires et des

acquareils supplémentaires recommandés par

le fabricant.

1. Utilise

exclusivement des

chariets, des diables, des

présentants, des pieds

des surfaces de travail

recomarles por le

d'aimont ou Més avec le produit Développ

précautionneusement tout chariot ou cliable charge pour

enter d'eventuelles blessures en cas de chute.

1. Mise au rebut appropriée de

ce produit: Ce symbole indique

qu'en accord avec la directive DEEB

(2012/9/80) et les lois

en vigueur dans votre pays,

ce produit ne d'un pas elle jete « pour les déchets minérations, fo

avec les articles managers, ce readit dont être diniens dans un

point le collecte acquée pour le revolage des déchets

d'équipements électriques et électiniques (EEE). Une

mauvaise manipulation de ce type de déchets pourrait

avoir un impact négatif sur l'environnement et la santé à

cause des substances potentiellement dangereuses

generalement assinores à ces équipements

En même temps, votre récupération dans la mise au résultat de 6 mars 2017.

de ce produit contribuient à l'obligation générale de acquisition structures. Produits informations ne

L'endmit, ni vous nausee d'épenses, les déchets.

d'équipements pour le recyclage, veuillez contacterie

maine ouvobre centre local de collecte

des déchets

1. M'installez nus l'apparel dans un espace confiné tel

qu'une bibliothèque ou meuble similaire

1. Ne placez jamais d'obets enflammés, tels que des

bougies allumées sur l'appared.

Les produits de la gamme complète VQ utilisent une technologie de haut-parleur unique pour rayonner une source de point unique cohérente pour un contrôle supérieur de la dispersion lorsqu'ils sont coupiés à notre cornet unique. Cette conception avancée aligne les centres acoustiques des transducteurs en fournissant un seul front d'onde cohérent émarant de la gorge.

Le conducteur utilise deux diaphragmes annulaires concentriques. Le plus grand des deux a une bouhne acoustique de 3,5 pouces et reproduit les fréquences de 400 Hz à 7 kHz. Un autre avantage majeur ici est qu'il n'y a pas de crosegment à proximité de la région vocale assurant la reproduction la plus naturelle et la plus ochente en phase dans cette zone critique. Le diaphragme HF 2* prend le relais de 7 kHz à 22 kHz via un filtré passif ou actif. Le moulage externe présente une dissipation thermique étendue assurant un bon transfert de chaleur pour une gestion de puissance élevée et une compression de puissance très faible.

Connecteurs/Câblage

Panneaux de connecteurs d'entrée

Remarque: Les VQ 60 et VQ 100 sont configurés en standard pour un fonctionnement bi-amplificateur.

Le fonctionnement Tri-Amp est possible en utilisant les bornes d'entrée de la barrette barrière.

Le VQ DF est configuré en standard pour un fonctionnement à un seul ampli. Le fonctionnement bi-amp est possible à l'aide des bornes d'entrée de la barrette de protection.

Le VQMB est configué pour un fonctionnement à un seul ampil.

VQ 60/100 VQ DF

LF MF HF TANNOY LINK WIRES REQUIRED FOR ASIANE OPERATION VQ 60 MF HF

MF HF TANNOY LINK WIFES REQUIRED FOR RASSIVE OPERATION VQ 64DF MF HF + - +

VQMB

TANNOY LF VQ MB

Les V0 60, V0 100 et V0 DF sont équipés de connecteurs Neutrik Speaken à 4 pôles et d'une bande de barrière pour les installations fixes.

Connexions Speakon -

Speakon présente les avantages suivants par rapport aux connecteurs de type EP et XLR:

Toutes les terminations sont sans soudure, cela facilité la vie au moment de l'installation ou lorsqu'un entretion sur site est nécessaire. Les contacts acceptent un fit de 6 mm 2 oz un diamètre extérieur jusqu'à 15 mm et un courant nominat de 30 ampères. Les brûches des 2 prises Speukon identifiées en entrées/sartie à l'arrière du panneau d'entrée sont mises en parallité dans le bottier pour faciliter la connexion à des haut-parleurs VQ supplémentaires (à l'éception du VQ MB). Tannoy a adopté la convention de câblage audio professionnelle standard pour le produit VQ.

VQ 60 and VQ 100

Connexions de la bande de barrière

La bande de barrière accueille des fils nus, des fils étamés ou des connecteurs à fourche. Les bandes de barrière sont spécifiquement conçues pour une utilisation dans des installations fixés/permanenties. Les YO 60 et YO 100 sont configurés pour un fonctionnement bi-ampli; en retirant les 4 fils de liaison entre les deux bandes de barrière sur le panneau de terminaison, un fonctionnement tri-ampères est possible. Le YO DF est configuer pour un fonctionnement à un seul ampli en retirant les 4 fils de liaison entre les deux bandes de barrière sur le panneau de terminaison, un fonctionnement al-ampli est possible.

'VQ 60,100 BI-ampli - Connectez l'amplificateur LF à LF +/- sur la rangée supérieure de la bande de barmère.

Connectez (amplicateur MF/HF a MF/HF +) - sur la rangée interneure de la bande de barnere.

VQ 60/100 Tri-amp - Connectez l'amplificateur LF à LF + / sur la rangée supérieure de la bande de barrière.

Connectez l'amplificateur MF à MF +/- sur la rangée supérieure de la bande de barrière.

Connectez l'amplifificateur HF à HF +/- sur la rangée supérieure de la bande de barrière.

Amplificateur unique VQ DF - Connectez l'amplificateur ME/HE à ME/HE + / sur la rangée inférieure de la bande de barrière.

VO DE BI-amoi - Convertez l'amplificateur MF à MF +/- sur la rangée supérieure de la bande de barrière.

Connectez l'amplificateur HF à HF +/- sur la rangée supérieure de la bande de barrière.

VO MB - Connectez l'amplificateur aux bornes LF +/-.

Noter que le bouteuge vers des haut-parleurs supplémentaires aura pour effet de réduire la charge sur l'amplificateur. Evitez de charger les amplificateurs trop bas. Si l'amplificateur est évalué pour 4 ans minimum, ne lui donner pas une charge de 2 ohms. Même lorsque l'amplificateur est évalué à 2 ohms, rappellez-vous que pour rester à la houteur de la puissance, le circuit aura un courant beaucoup plus élevue qu' superanat et le câblage devra le gêter. Non seulement les pertes de câblage augmentées, mais le facteur d'amortissement du système sera dégradé. Il peut être préférable de faire passer des câbles séparés de l'ampi aux haut-parks ou de diverer la charge sur deux canaux d'amplificateur.

Le choix du câble consiste principalement à sélectionner la bonne section transversale en fonction de la longueur du câble et de l'impédance de charge. Une petite section transversale augmenterait la résistance série des câbles, induisant une perle de puissance et des variations de réponse (lacteur d'amortissement).

Les connecteurs doivent être câbles avec un cable d'au moins 2,5 mm² (caître 12). Cela sera parfaitement satisfaisant dans des conditions normales. Dans le cas de très longs câbles, la taille du fil doit dépasser cette valeur. Le tableau suivent montre l'évolution de la résistance, de la perte de sensibilité et du facteur d'amortissement en raison des effets du diamètre et de la longueur du cable pour deux charges d'impôance nominale (4 ohms et 8 ohms). Utilise ce tableau pour déterminer un diamètre de cable adapté à la longueur du cable dont vous avez besoin. Pour le facteur d'amortissement résultant, des valeurs supérieures à 20 sont généralement considérées comme nécessaires pour les systèmes de sensation de haute qualité.

26 VQ Series Quick Start Guide 27

Cable Run		Diameter of conductor		Cable Resistance	Mire Less(dB) Damping Factor*
m	ft	mm	avg	ohm	John Load	John Load	John Load		John Load
5 16 1.5 mm			15	0.10	0.2	0.1	40	✓	30	✓
		2.5 mm	10	0.04	0.1	0	108	✓	216	✓
		4 mm	6	0.01	0	0	255	✓	310	✓
		6 mm	3	0.01	0	0	494	✓	384	✓
10 33 1.5 mm			15	0.20	0.4	0.2	19	X	41	✓
		2.5 mm	10	0.07	0.2	0.1	55	✓	111	✓
		4 mm	6	0.03	0.1	0	136	✓	272	✓
		6 mm	3	0.01	0	0	282	✓	563	✓
25 82 1.5 mm			15	0.49	1	0.5	8	X	16	✓
		2.5 mm	10	0.18	0.4	0.2	23	✓	45	✓
		4 mm	6	0.07	0.1	0.1	57	✓	114	✓
		6 mm	3	0.03	0.1	0	123	✓	256	✓
50 164 1.5 mm			15	0.90	1.9	1	4	X	8	X
		2.5 mm	10	0.35	0.7	0.4	11	X	23	✓
		4 mm	6	0.14	0.3	0.1	29	✓	58	✓
		6 mm	3	0.06	0.1	0.1	64	✓	127	✓
100	328 1.5 mm		15	1.95	3.5	1.9	2	X	4	X
		2.5 mm	10	0.70	1.4	0.7	6	X	11	X
		4 mm	6	0.27	0.6	0.3	15	X	29	✓
		6 mm	3	0.12	0.3	0.1	32	✓	65	✓

* Les chiffres du facteur d'amortissement résultats sont dérivés à l'aide d'un amplificateur professionnel de bonne qualité

Vérification de la polarité

Il est très important de vérifier la polarité du câblage avant de piloter le système d'encelentes. Une méthode simple pour ce faire sans un vérificateur de polarité basé sur les impulsions pour les unités. L' est la suivante: Connectez deux fils aux bornes + ve et -ve d'une batterie PP3. Appliquez le fil qui est connecté à la bome + ve de la batterie à la jambe du câble du haut-parleur que vous pensez être connectée à la broche 1+ du connecteur du haut-parleur et de même la jambe -ve de la batterie à la broche 1-

Si vous l'avez câblé correctement, l'unité d'entraînement LF avancera, indiquant que le câblage est correct. Il ne reste plus qu'à connecter le fil du haut-parieur + ve à la borne + ve de l'amplificateur et le fil -ve à la borne -ve de l'amplificateur. Si toutefois le pilote LF recule, les connexions d'entrée doivent être inversées.

Il existe également des contrôleurs de polarité disponibles dans le commerce qui peuvent être utilisés (l'viePAL™, NIT™). Si vous mettez en service un système utilisant un analyseur de spectre tel que SWAART™, SYSTUNE™, CLIO™, MLSSA™ en vérifiant la réponse impulsionnelle pour le premier swing positif. Assurez-vous que l'égalitiseur et le filtrage croise ont été supprimés avant de procéder à la vérification.

En cas de problème, inspectez le câblage du câble en premier lieu. Si vous utilisez des amplificateurs de plus d'un fabricant, vérifiez la polarité au niveau des amplificateurs ainsi que des haut-parleurs.

Amplification et gestion de la puissance

Comme pour tous les systèmes de haut-parleurs professionnels, la gestion de la puissance est fonction de la capacité thermique de la boîne mobile. Des précautions doivent être prises pour éviter d'exécuter l'amplificateur dans le clip (l'échéage est le résultat final de la saturation de tout amplificateur). Le haut-parleur sont endommagé si l'amplificateur est enfonced dans le clip pendant une période prolongée. Une mange d'au moins 3 dB doit être autorisée. Lors de l'évaluation d'un amplificateur, il est important de prendre en compte sur comportement dans des conditions de charge à faible impédance. Un système de haut-parleurs est très reacité et des signatures transfilières, il peut nécessiter plus de courant que l'impédance nominale ne indiquérait.

En règle générale, un amplificateur de puissance plus élevée fonctionnant sans distorsion causera moins de dommages au haut-parleur qu'un amplificateur de puissance plus faible continuellement été eté. Il convient également de rapoceler qu'un amplificateur haute puissance fonctionnant à moins de 90% de la puissance de sortie sonne généralement beaucoup mieux qu'un amplificateur de puissance inférieure fonctionnant à 100%. Un amplificateur dont la capacité d'entraînement est insuffisante ne permettra pas de réaliser les performances complètes ou le haut-parleur.

Lors de l'utilisation d'amplificateurs de fabricants différents dans une même installation, il est important que les gains soient très proches, la variation doit être inférieures à 1/-0,5 dB. Cette précaution est importante pour l'équilibre global du système lorsqu'un seul filtre actif est utilisé avec plusieurs armoires; il est donc recommandé d'utiliser les mêmes amplificateurs partout.

Sur les pages de spécifications, vous trouverez la capacité de gestion de la puissance des enceintes VQ citée en trois catégories:

Moyenne (RMS), programme et pic

Nous vous recommandons d'utiliser la puissance de programme indiquée dans les spécifications de l'enceinte pour choisir le bon amplificateur. Pour réaliser le plein potentiel des enceintes VQ, la puissance nominale continue des amplificateurs doit être égale à la puissance du programme des enceintes à son impédance nominale.

Systèmes de gestion des haut-parleurs

Les encinents de la série Tannay VO sont charges pour être utilisées avec un processeur de signal électronique qui fournit fund des influences de croissance, d'égalisation, de retard et de dynamique. Nous recommandons vèvement Lab Gruppen PLM + ou D Series avec des préégrages d'usine de la bibliothèque de chargement LAKE. Le LEAK LA26/40 DSP utilisant les mêmes préégrages d'usine de la bibliothèque de chargement LAKE couple à la série Lab Gruppen C ou FP - utilissant des modèles avec une puissance de sortie appropriés pour les encinents VO sélectionnées est également recommande. Le logiciel Lab Gruppen CAPE jouit une solution complète pour sélectionner la meilleure combinaison possible de produits de la série PLM + ou D pour tous les produits d'enceintes Tannay, permettant aux utilisateurs d'avoir des données techniques précises sur la fourniture de puissance, la puissance absorbée, la puissance thermique, les équences d'infrastructure de clôde et le calculateur de nomenclature. Pour plus d'informations sur les produits LAKE et Lab Gruppen, rendez-vous sur valeur.

Gréement et suspension

Le matériel VQ couvert dans ce guide a été conçu pour offrir des solutions rapides, simples et sûres pour le montage d'encientes VQ spécifiques. Ce matériel a été conçu et fabriqué avec un l'acteur de charge de sécurité élevé pour sur contrôle spécifique. Pour garantir l'utilisation la plus sûre possible du matériel couvert dans ce guide, il doit être assemblé en stricte conformité avec les instructions spécifiées. Les informations contenues dans ces manuels concernant le montage et l'utilisation en toute sécurité de ces accessoires doivent être comprises et respectées.

L'installation d'enceintes VQ à l'aide du matériel dédié ne doit jamais être effectuée que par des installateurs pleinement qualifiés, conformément à tous les codes et nonmes de sécurité requis qui sont appliqués sur le lieu d'installation.

AVERTISSEMENT: les exigences légales relatives au vol changent d'un pays à l'autre, veuillez consulter votre bureau des normes de sécurité local avant d'installer un produit. Nous vous recommandons également de vérifier minutieusement toutes les lois et règlements avant de commencer les travaux.

Le matériel VQ a été conçue pour être utilise uniquement avec les enlistences de la série VQ et n'est pas conçue plutôt pour être utilise avec d'autres produits commerciaux Tannoy, out à tout autre appareil d'autres fabricants, l'utilisation du matériel Tannoy Professionale à des fins autres que celles indiquées dans ce guide est considérée comme une utilisation appropriée. Une telle utilisation peut être très dangereuse comme surcharger, modifier; le montage d'une autre manière que celle clairement indiqués dans le manuel ou l'endommouement du matériel VQ comprometrita la sécurité. Les composants de tout appareil matériel VQ doivent être assemblés uniquement à lafile des Bifs d'accessories fournies et en striété conformité avec le manuel d'utilisation, l'utilisation d'autres accessoires ou des méthodes d'assemblage non approuvées peut entraîner un système de matériel dangereux en réduitant le facteur de sécurité de charge. Soudage.

Chaque fois qu'un haut-parleur VQ est fixé à une surface à l'aide d'un périphérique matériel VQ, l'installateur doit s'assurer que la surface est capable de supporter la change en toute sécurité. Le matériel utilisé doit être en toute sécurité, solidement et conformément au manuel, fixé à la fois au haut-parleur et également à la surface en question, en utilisant uniquement les trous de fixation fournés en standard et couverts dans le manuel. Des étations sûres à la structure du bâtiment sont vitales. En cas de doute, demandez l'aide d'architectures, d'ingénieurs en structure ou d'autres spécialistes.

Toutes les enceintes pilotées doivent être équipées d'une sécurité secondaire indépendante, correctement évaluée et solidement fixée - en plus du dispositif matériel principal. Cette sécurité secondaire doit empêcher le haut-pardeur de chuter de plus de 150 mm (6 °) en cas de panne du matériel principal.

AVERTISSEMENT: n'utilisez en aucun cas les poignées d'enceinte pour supporter le poids de l'enceinte, sauf pour l'usage auquel il est destiné: transport à la main. Les poignées ne sont pas conçues pour supporter la charge du haut-parleur pour une installation temporaire ou permanente.

La gamme d'enceintes VQ est destinée à être suspendue ou empillée au sol. Cette section détaille comment configurer physiquement le flyvware et les baies VQ. Voici les méthodes recommandées pour la plupart des situations. Des situations spécifiques peuvent nécessiter d'autres méthodes. Il est de la responsabilité de l'utilisateur de déterminer la viabilité et la sécurité des méthodes alternatives et de les mettre en œuvre en conséquence.

28 VQ Series Quick Star Guide 29

Pilotage d'une seule armoire VQ à l'aide de boulons à œil

La méthode la plus simple pour piloter une seule armoire VQ consiste à utiliser une paire de boulons à oeil d'épaule M10 sur le dessus, en utilisant un troisième boulon à oeil à l'arrière de l'armoire pour incliner l'armoire.

BOULON FORGÉ VES

Les haut-parleurs VO peuvent être pilotés avec des boulons à cell VEB M10 de haute qualité avec collier conforme à BS4278: 1964. Les haut-parleurs sont équipés d'entretoises internes en acier, qui servent également de points de voi, et acceptent les boulons à cell VEB M10.

Pour installer les boutons à cell VEB M10, retirez les vis à tête creuse M10 d'origine des emplacements où vous souhaitez installer les boutons à cell VEB M10. Remplacez ensuite ces vis M10 contre-muyées par les boutons à cell VEB M10. L'insert M10 à l'arrière de l'armoire accepte également un bouton à cell VEB M10 et doit être utilisé pour incliner l'encelte à l'angle souhaité.

IMPORTANT: Pour des raisons de sécurité, il est impératif d'utiliser au moins deux boulons à ceil reliés à deux sangles fixées indépendamment par annoire. Ne suspendez jamais un boîtier à l'autre à l'aide de boulons à cet.

N'essayez jamais d'utiliser des boulons à œil formés, c'est-à-dire formés d'une tige d'acier et plés dans un œil.

Pilotage d'une seule armoire VQ dans une orientation paysage à l'aide de boulons à œil forgés EBS

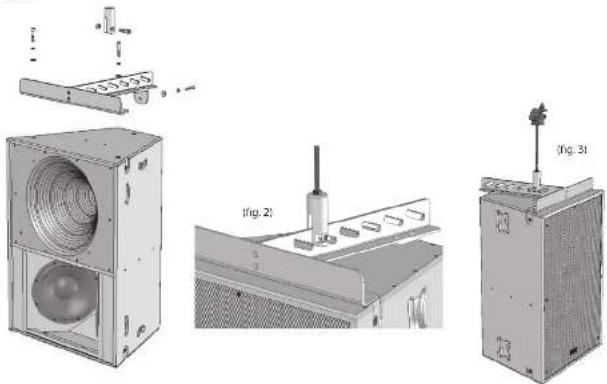

Support de vol VQ (support de suspension à point unique)

Pour un vol stir, flexible et simple, le support VQ Flying est conçu pour suspendre l'armoire VQ à partir d'un seul point de pivot. Cela permet un réglage précis des angles de visée avec l'armoire in situ. L'encinte VQ pilotée dont être équipée d'une sécurité secondaire indépendante, correctement dimensionnée et soliement fixée - en plus du dispositif matériel principal. Cette sécurité secondaire doit empêcher l'encinte de chuter de plus de 150 mm (6") en cas de défaillance du périothrique matériel principal.

Remarque: toutes les fixations doivent être filebées et serrées à 25 Nm.

Numéro d'article L'description Quantité
1 Rondelle ordinaire M10	3
2	Rondelle à resort M10	1
3	Vis M10 x 50mm	1
4	Support de vol - VU	1

L'extrémité de tige est utilisée avec le support voant V0. Deux types d'extrémité de tige sont disponibles. L'un est conçu pour accepter une tige filletée UNC de 15 et l'autre accepte une tige filletée de 12 mm. (Tige filletée fourne par l'utilisateur).

Numéro d'article La description Quantité
1 Extémitte de tige - W0 _ "UKC ou 12 mm 3
2 V/s à tête y clinique /M12x45 3
3 Écou hyfok /M12 3

VQ Series

Retirez les deux vis à tête fraisée M10 avant situées sur le dessus de l'armoire et la vis à tête fraisée M10 supérieure en haut à l'arrière de l'armoire. Assemblez le support volant comme illustré. (Voir fig. 7)

IMPORTANT: Seules les vis, les attaches, les rondelles anti-vibrations et les rondelles plates fournies doivent être utilisées pour assembler le support volant VO. Remarque: toutes les fixations doivent être filetées et serrées à 25 km.

Lorsqu'elle est fixée en position, l'estrennite de la tige peut être déplacée le long de n'importe lequel des cinq bonds dentelés à l'intérieur de chaque fente pour affiner l'angle d'inclinaison des haut-parleurs. (Voir fig. 2) La tige fixée utilisée ne dont pas mesurer plus de 300 mm (12") de longueur. L'utilisateur est responsable de fournir la tige filotée correcte. Les specifications minimales pour la tige filotés sont :

États-Unis - Grade 87 (1438 lb, 650 kg pour une canne de ½ basé sur un facteur de sécurité de 10:1)

Métrique - Grade 10.9 (1459 lb, 660 kg pour une tige de 12 mm sur la base d'un facteur de sécurité 10:1)

Utilisez les écrous appropriés pour verrouiller l'extrémité de la tige sur la tige filetée (fournie par l'utilisateur). Utilisez un écrou Myloc en haut de la tige filetée pour finer le collier de serrage (fourni par l'utilisateur).

La tige fietée peut être fixée à un accessoire Uni-Strut convenablement évalué.

Utilisez toujours des écrous Nyloc pour fixer la tige filetée au collier de serrage ou à l'Uni-Strut.

Le grèement d'un système sonore piloté peut être dangereux à moins qu'il ne soit effectue par du personnel qualifié ayant l'expérience et la certification requises pour effectuer les tâches nécessaires.

La fixation des points d'accrochage dans un toit doit toujours être effectuée par un grérieur professionnel et conformément aux règles locales du site.

Un maximum de VQ 60 + VQ MB + VQ DF (350 lb, 160 kg) peut être piloté à partir d'une seule tige filetée. Cette combinaison comporte un facteur de sécurité de 8.1. (Voir fq.3)

(6p.1)

Plaque de liaison VQ

La plaque de liaison VO est utilisée pour relier un VO DF ou VO MB à une armoire VO 60 ou VO 100. Trois plaques de liaison sont utilisées pour connecter chaque armoire. Les plaques Link sont fournies en standard avec chaque VO DF et VO MB.

Retirez les vis à tête fraise M10 comme indiqué sur le schéma ci-contre. Utilisez les mêmes vis pour fixer la plaque de liaison en place. La plaque de liaison sera affleurante dans les indentations de l'armoire. Deux boulons M10 plus longs sont fournis avec les plaques de liaison. Ces boulons doivent être utilisés pour fixer la plaque de liaison amière en position.

Remarque: toutes les fixations doivent être filetées et serrées à 25 Nm

Utilisation du VQ MB pour un contrôle de motif supplémentaire

La plaque de liaison VQ est utilisée pour reliever un VQ DF ou VQ MB à une armoire VQ 60 ou VQ 100. Trois plaques de liaison sont utilisées pour connecter chaque armoire. Les plaques Link sont fournies en standard avec chaque VQ DF et VQ MB.

Retirez les vis à tête fraisée M10 comme indiqué sur le schéma ci-contre. Utilisez les mêmes vis pour fixer la plaque de liaison en place. La plaque de liaison sera affleurante dans les indentations de l'armoire. Deux boulons M10 plus longs sont fournis avec les plaques de liaison. Ces boulons doivent être utilisés pour fixer la plaque de liaison arrêté en position.

Un seul VQ 100 peut produire plus de puissance et de clarté sur sa largeur de faisceau de 100 degrès que de nombreuses solutions en réseau utilisant plusieurs armoires, un grand avantage lorsque l'on considère l'esthétique de votre bâtiment. Un VQ 100 n'est pas conçu pour être mis en réseau.

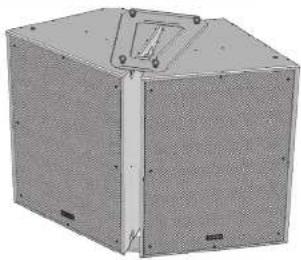

Deux VQ 60 peuvent être mis en réseau pour produire un angle de couverture horizontal bien définir de 120 degrés.

La plaque de réseau VQ est conque pour mettre en réseau de manière optimale deux armoires VQ 60. Pour installer la plaque, posez les boîtes sur le sole avec le bord arrière des armoires en contact. Retirez les deux roublons à tête fraisée MT10 et remplazes -les par là vis MT10 ou les boulons à ceil fourmis. Localisez les quatre boulons à petit MT10 du uit de fixations fourni et instez les à travers les plaque de réseau dans les points d'acrochage de l'armoire. Ces ci seront utilisés pour ramasser la boîte. Répéter la même procédure au dans des armoires, utiliser la vis MT10. En cas de voi en orientation paysage, les vits MT10 peut être utilisée sur les deux plaques de réseau.

Remarque: toutes les fixations doivent être filetées et serrées à 25 km

Deux points de collecte indépendants sont recommandés pour suspendre la boile. Les principaux points de ramassage sont les deux boulons à cell arrière. Les deux boulons à cell avant peuvent être utilisés comme points de sécurité.

Numéro d'article La desciption Quantité
1 Fondelle ordinaire M10 8
2 Fondelle a pressant M10 6
3 Vis M10 x 50 mm B
4 Boutan a gel M10 4
5 Support d'orifice	1

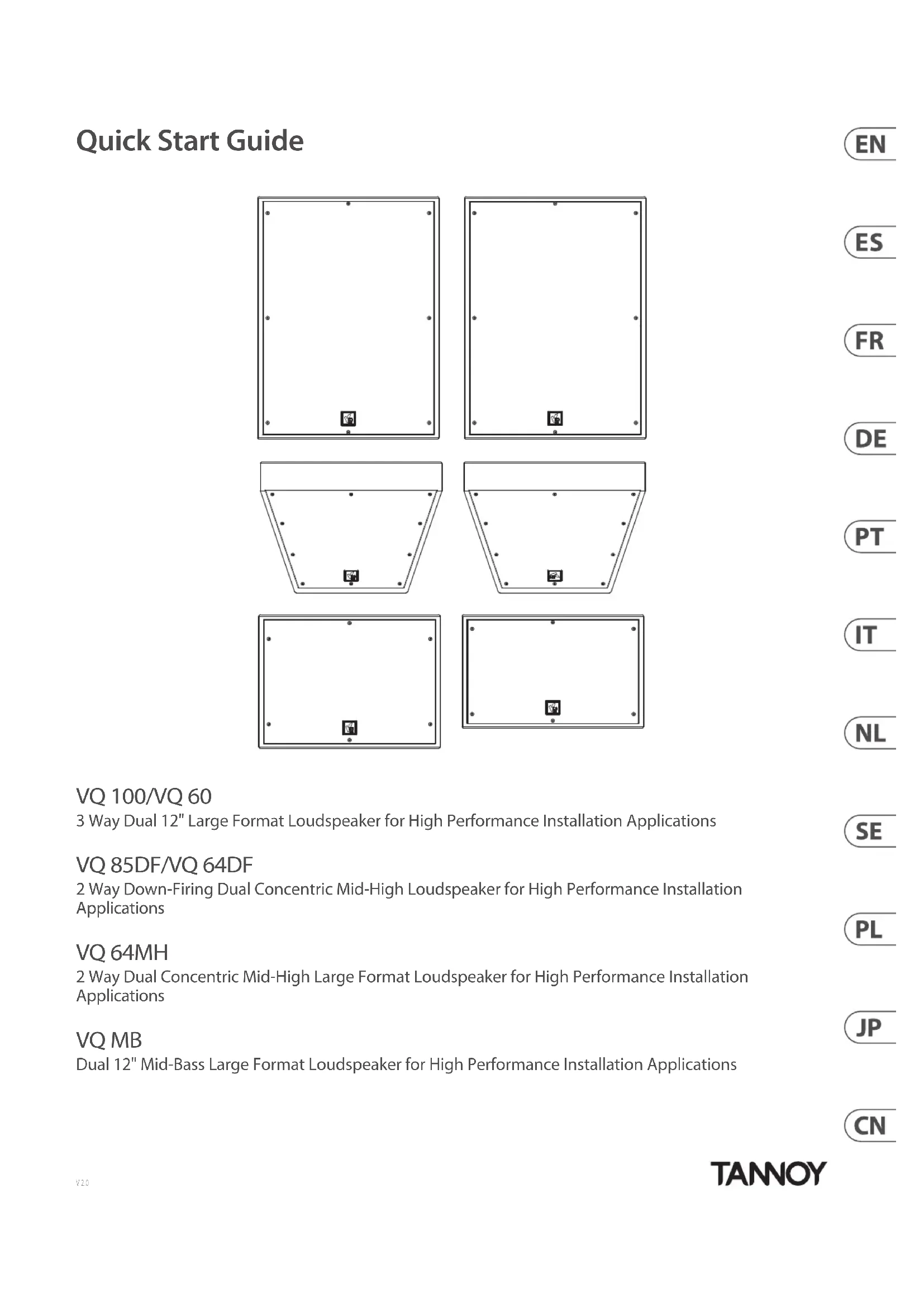

VQ 100 VQ 60 VQ 85DF

VQ 61DF
VQ 64MH
VQMB
