用户手册 VQ 85DF TANNOY
-
请阅读这些说明
-
请妥善保存这些说明。
-
请注意所有的警示
-
请遵守所有的说明
-
按如在生活水的地方使用本产品
3、请勿在指定地点的处方。
-
请勿堵塞通风孔,安装本产品时需遵照厂家的说明,通风孔不要覆盖诸如报纸、布和窗帘等物品而妨碍通风。
-
请勿将本产品安装在热源附近,如暖气片、炉子或其它产生热量的设备(包括功放器)产品上不要放置裸露的火焰源,如点燃的蜡烛。
-
请只使用厂家指定的附属设备和配件。
- 清只使用厂家指定的或期货销售的手推车,架子,三角架、支架和桌子。若使用于推车来搬运设备,请注意安全装置设备。
以避免手推车和设备倾倒而受伤。
- 如果液体流入或异物落入设备内,设备遗向淋或受潮,设备不能正常运作或被损坏等,设备要报需进行维修时,所有维修均须由合格的维修人员进行维修。
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
6 VQ Series Quick Star Guide 7
Introduction
V0 全系列产品利用独特的驱动器技术来辐射相干的单点声源,以便在与我们的单喇叭耦合时实现出色的色散控制。这种先进的设计使换能器的声学中心对齐,从而提供了从视觉发出的单个相干波前。
驱动器使用两个同心的环形圈膜片。两者中较大的一个具有3.5英寸的音圈,可再现400Hz至7kHz的频率。这里的另一个主要优点是,在声带区域附近没有任何交叉点,可确保在此关键区域实现最自然和相位连贯的再现。2" HF振荡通过无源或有源分频器以7kHz至22kHz的频率接管。外部物件具有广泛的散热功能,可确保良好的热传递,以实现大功率处理和非常低的功率压能。
连接器/电缆
输入连接器面板
注意:VQ60和VQ100被配置为Si-Amp操作的标准配置。
使用隔离条输入端子可以进行三安培操作。
VQIF 被配置为单放大器操作的标准配置。使用隔离条输入端子可以进行双安培操作。
VQMB配置为单放大器操作。
VQ 60/100 VQ DF
Speakon 连接-
与EP和XLR类型的连接器相比,Speakon具有以下优点:
所有终端均为无焊接;这使安装时或无需现场串修时的生活更加轻松。缺点将接受6平方米的导线,外径最大为15毫米,额定电流为30安培。输入面板背面标识为输入/输出的2个Speaker插座的插分在外壳内平行,以便于连接到其他V0扬声器(如MR除外)Tannoy已为V0产品采用了标准的专业音频接线惯例。
隔离条可容纳裸线,缝隙引线或铲形连接器。隔离带专门设计用于固定/永久安装。V0.60和V0.100配置为双放大器工作通过移除焊接板上两个隔离条之间的4条连接线,可以进行三安培操作。V0.01配置为单放大器操作,通过移除焊接面板上两个隔离条之间的4条连接线,可以实现双功放操作。
V060/100双动放- 将LF放大器连接到隔离条第一行的LF / 将MF/HF放大器连接到隔离条底部一行的
VQ60/100三功放-将LF放大器连接到隔离条第一行的LF-F。
将MF放大器连接到隔离条顶行的MF+/-。
将此放大器连接到隔离带顶行的用户。
VQDF 羊放大器—将 MF/HF 放大器连接到隔离条底部一行的 MF/HF+。
VQDF双放大器-将MF放大器连接到隔离条顶行的MF+/-。
将广播放大器连接到隔离带顶行的HP+/-。
VQMB- 将放大器连接到LF+/-端子。
前注意,环接到其他技术塔将具有或释放放大器功能的效果,避免将放大器负过低。如果放大器的最大额定值为40倍,若不要使它施加2欧时的负数,即使放大器的既定功率也至5欧峰,也要记住了作为上功电器,电路将有比以所重要的电讯,并且系统也必须处理。不仅布线损耗会增加,而且系统的阻尼系数也会降低。恰好使用从放大器到频声器的单独电源,或者将负极分配到两个放大器端面上电缆的选择主要包括根据电流的长度和负极推抗选择正确的频谱面积。较小的频谱面积会增加电流的电阻电阻,导致负极损耗和防电变化阻尼系数1。
连接器应使用至少2.5平方毫米以规格的电缆进行接线。在正常情况下,这将是完全令人满意的。如果电缆很长,电缆尺寸应起过此值。下表显示了在两个标称阻抗负载4欧姆和8欧姆下,由于电缆直径和长度的影响,电阻、灵敏度损失和阻尼因数的变化。使用此表来确定适合您所需的运行长度的电缆直径。对于最终的阻尼系数,通常认为大于20的值对于高质量的声音增强系统而言已足够。
98 VQ Series
| Cable Run | Diameter of conductor | Cable Resistance | Mino Less(dB) Damping Factor* | |||||||
| m | ft | mm | avg | ohm | ohm Load | ohm Load | ohm Load | ohm Load | ||
| 5 16 1,5 mm | 15 | 0.10 | 0.2 | 0.1 | 40 | ∅ | 30 | ∅ | ||
| 2.5 mm | 10 | 0.04 | 0.1 | 0 | 108 | ∅ | 216 | ∅ | ||
| 4 mm | 6 | 0.01 | 0 | 0 | 255 | ∅ | 510 | ∅ | ||
| 6 mm | 3 | 0.01 | 0 | 0 | 494 | ∅ | 384 | ∅ | ||
| 10 33 | 1,5 mm | 15 | 0.20 | 0.4 | 0.2 | 19 | ∅ | 41 | ∅ | |
| 2.5 mm | 10 | 0.02 | 0.2 | 0.1 | 55 | ∅ | 111 | ∅ | ||
| 4 mm | 6 | 0.03 | 0.1 | 0 | 136 | ∅ | 272 | ∅ | ||
| 6 mm | 3 | 0.01 | 0 | 0 | 282 | ∅ | 563 | ∅ | ||
| 25 | 82 | 1,5 mm | 15 | 0.49 | 1 | 0.5 | 8 | ∅ | 16 | ∅ |
| 2.5 mm | 10 | 0.18 | 0.4 | 0.2 | 23 | ∅ | 45 | ∅ | ||
| 4 mm | 6 | 0.07 | 0.1 | 0.1 | 57 | ∅ | 114 | ∅ | ||
| 6 mm | 3 | 0.03 | 0.1 | 0 | 123 | ∅ | 246 | ∅ | ||
| 50 | 164 | 1,5 mm | 15 | 0.90 | 1.9 | 1 | 4 | ∅ | 8 | ∅ |
| 2.5 mm | 10 | 0.35 | 0.7 | 0.4 | 11 | ∅ | 23 | ∅ | ||
| 4 mm | 6 | 0.14 | 0.3 | 0.1 | 29 | ∅ | 58 | ∅ | ||
| 6 mm | 3 | 0.06 | 0.1 | 0.1 | 64 | ∅ | 127 | ∅ | ||
| 100 | 328 | 1,5 mm | 15 | 1.95 | 3.5 | 1.9 | 2 | ∅ | 4 | ∅ |
| 2.5 mm | 10 | 0.70 | 1.4 | 0.7 | 6 | ∅ | 11 | ∅ | ||
| 4 mm | 6 | 0.22 | 0.6 | 0.3 | 15 | ∅ | 29 | ∅ | ||
| 6 mm | 3 | 0.12 | 0.3 | 0.1 | 32 | ∅ | 65 | ∅ | ||
最终的阻尼系数是使用高质量的专业放大器得出的
极性检查
在扬声器系统飞行之前,检查接线的极性非常重要。无需使用基于脉冲的IF极性检查器的简单方法如下将两根线连接到FP3电池的+ve和-ve端子。将连接到电池+ve端子的线连接到扬声器电缆即您认为该脚已连接到扬声器连接器的针脚1+1同样将电池的-ve脚连接到针脚1-。
如果接线正确,IF驱动器将向散移动,表明接线正确。现在剩下的就是将w频声器引线连接到放大器上的1wc端子,将w引线连接到放大器上的-wc端子。但是,如果IF驱动器后移动,则需要反转输入连接。
也可以使用市售的极性检查器 (MIPAL, NT1) 如果您正在使用频谱分析仪 例如 SMART™, SYSTURE™, CLIO™, MESSA™ 调试系统,该检查第一个正振幅的脉冲响应。在检查之前,请确保已删除 D0 和交叉过滤。
如果遇到问题,请首先检查电缆接线 如果使用多家制造商的放大器,请检查放大器和扬声器的极性
放大和功率处理
与所有专业扬声器系统一样,功率处理是青圆热容量的函数。应注意避免将放大器碰到夹子中,夹子是使任何放大器过驱动的最终结果。如果在任何长时间内将放大器驱动到夹子中,都会损坏扬声器。至少应留有3级的余量。在评估放大器时,重要的是要考虑其在低阻抗负载条件下的性能。扬声器系统具有高电抗性,并且具有静态信号,它可能需要比标称阻抗所指示的电流更多的电流。
通常,没有失真的高功率放大器比连续刚读的低功率放大器对扬声器的损害要小。还应该记住,运行在输出功率不到90%的高功率放大器听起来要好于运行在100%的低功率放大器。驱动能力不足的放大器将无法实现全部性能或扬声器。
在单个安装中使用不同制造商的放大器时,重要的是要获得非常紧密匹配的增益,这一点的变化应小于+/-0.5dB,这一点很重要。当多个机柜仅使用一个主动交叉时,此预防措施对于整个系统的平衡性重要。因此,建议在整个过程中使用相同的放大器
在规格页面上,您可以找到三种类别的扬声器功率处理能力:
平均值BMS)程序和递值
我们建议使用扬声器规格中列出的程序电源来选择正确的放大器。为了实现 WJ 扬声器的全部潜力,放大器的额定连续功率应等于其标称阳抗下的扬声器编程功率。
Quick Start Guide 99
Tankey V0 系列程序建设在与电子信号处理搭配使用,该信号处理器提供分频、均时、延迟和动态切换。我们售后服务设 LabGuppen PLM 1 或 D 系列与 LAKE 负载仓库中输出厂架设一起使用。还建议使用 LAKE 负载仓库中的相同厂房预设的 LAKE/LAKD/USP,以及与 LAGuppen C 系列或 FP-3 系列配合使用的 IP,并使用具有高线 V0 排选当前给功率输出信号。LABGuppen CAFE 账件提供了一个全面的解决方案表,可以为所有 Tankey 标声器产品选择 PLM 1 或 D 系列产品的特性组合,从而使用尽可能获得功率输出、功率消耗、热输出。电路基础设的要求和服务 DOM 计算器的精确技术数据。有关 LAKE 和 LabGuppen 产品的新多管信息,请访问 www.
索具和悬挂
本指南中介绍的机硬件旨在为安装特定的W扬声器提供快速,简单和安全的解决方案。根据其特定的作用,此硬件的设计和制造具有很高的安全负载所致。为确保最安全地使用本指南中涵盖的硬件,必须严格按照指定的说明进行组装。必须理解并遵守这些手册中有关组装和安全使用这些附件的信息。
使用专用硬件的10扬声器的安装,只能由完全合格的安装人员根据安装场所使用的所有必需的安全守则和标准进行。
警告由于飞行法律法规的不同,请在安装任何产品之前咨询您当地的安全标准办公室。我们还建议您在开始工作之前彻底检查所有法律和法规。
V0 硬件仅设计用于 V0 系列扬声器,不能设计或用于任何其他 Tammy Commercial 产品或其他制造商的任何其他设备。将 Tammy Professional 硬件用于版本指南所述之外的任何目的均被认为是不正确的使用。这样的使用可能非常危险,例如重载,修改以手册中未明确说明的其他方式进行组装,或损坏 V0 硬件都会危及安全。任何 V0 硬件设备的组成部分都只能使用提供的零件套件进行组装,并严格遵守用户手册。通过降低负装安全系数,使用其他部件或未经批准的组装方法可能会导致零件系统不安全。焊接。
每当使用VQ硬件设备将VQ扬声器固定在表面上时,安装人员必须确保该表面能够安全可靠地支撑负载。所使用的硬件必须安全,牢固且符合手册,并且仅使用标准提供且手册中包含的固定孔,将其固定在扬声器和相关表面上。对建筑结构的牢固固定至关重要。如有疑问,请寻求建筑师、结构工程师或其他专家的帮助。
除主要的硬件设备外,所有飞行的扬声器还必须具有独立的,正确额定的和平固连接的第二安全装置。如果主要的硬件设备发生故障,则这种第二安全措施必须防止扬声器脱落超过150毫米(英寸)。
警告: 在任何情况下, 请勿将扬声器的手柄用于支撑扬声器的重量, 但预期用途除外; 手接。手柄不能承受临时或永久安装的扬声器负载。扬声器的 VQ 范围旨在悬杆或地面堆叠。本节详细介绍如何物理配置 VQ 飞行器和阵列。以下是大多数情况下的推荐方法。特定情况可能需要其他方法。确定替代方法的可行性和安全性并相应地实施是用户的责任。
100 WQ Series Quick Start Guide 101
使用吊环螺栓吊起单个 VQ 机柜
飞行单个WD机柜的最简单方法是在顶部使用一对M10扇吊环螺栓,在机柜后部使用第三个吊环螺栓使机柜倾斜。

YEB 人造眼
VQ扬声器可以使用符合BS42781984的高品质VEB M10吊环螺栓进行吊运。扬声器配备有内部钢制支架,该支架也可以作为飞行点,并且接受VEB M10吊环螺栓。
要安装 VEB M10 吊环螺栓,请从想象安装 VEB M10 吊环螺栓的位置卸下原始的 M10 沉头螺钉。然后,用 VEB M10 吊环螺栓转换这些沉入式 M10 螺钉。机壳背面的 M10 插入件还可以容纳 VEB M10 吊环螺栓,应用于将扬声器倾斜到所需角度。

重要信息为了安全起见,每个机柜至少必须使用两个与两个独立固定的皮带相连的吊环螺栓。切勿使用吊环螺栓将一个机柜与另一个机柜悬挂。
切勿尝试使用成形的用环螺栓,即由钢杆制成并变成眼睛的螺栓。
为了安全、灵活和简单地进行飞行,V0飞行支架设计为从单个板轴点悬挂 V0 机柜。这样可以在原位与机柜精确对准目标角度。除了主要的硬件设备之外,飞行的 V0 折声器还必须具有独立的,正确指定的和牢固连接的帮助安全装置。如果主要的硬件设备发生故障,则这种次要安全措施必须防止扬声器跌落超过 150mm()。
杆缆与VQ飞行支架一起使用。杆缆有两种类型。一种设计用于容纳万UC螺纹杆,另一种设计用于容纳12mm螺纹杆。螺杆由用户提供1

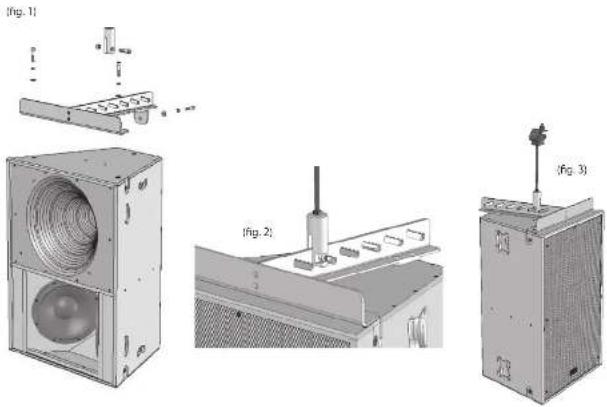

如下位于机柜顶部的前两个沉头M10螺钉和位于机柜顶部后部的顶部M10沉头螺钉。如图所示组装飞轮支架。见图1)
重要信息:仅可使用吸附的螺钉,紧固件,防震垫圈和平垫圈来组装四飞行支架。注意:所有固定件均应拧紧并拧紧至25Nm。
当固定在适当位置时,杆梁可以沿每个插槽内的五个锯齿状边缘中的任何一个移动,以微调扬声器的倾斜角度。请参见图2。所使用的螺杆长度应不超过300毫米,以英寸1,用户应负责提供正确的螺杆。螺杆的最低规格为:
美国-87级 1408磅,对于57杆为650公斤,基于101的安全系数)
公判-10.9级 12mm杆为1459磅,660千克,基于安全系数10:1
使用适当的螺母将杆紧锁定在螺杆上,由用户提供1.使用螺杆顶部的Hylc螺母固定极夹,由用户提供1.
螺杆可以连接到适当额定的 Uni-Strut 帧件上。
始终使用Nylac螺母将螺杆固定到杆夹或Uni-Strut。
除非由具有所需经验和证书的合格人员来执行必要的任务,否则空运音响系统的家具可能很危险。
屋顶上的吊点固定应始终由专业的索具负责,并应遵守场地的当地规定。
单螺杆最多可悬挂VQ60+VQMB+VQDF350磅,160千克,该组合的安全系数为8:1。见图3)

V0 铣板用于将 V0.DF 或 V0.MB 连接到 V0.60 或 V0.100 机柜。三个连接板用于连接每个机柜。每个 V0.DF 和 V0.MB 均随附有链板。 如右图所示,即下 M10 沉头螺钉,使用相同的螺钉将垫板固定到位。连接板将与机柜回口齐平。连接板随附了两个更长的 M10 螺栓。这些螺栓应用于将后连接板固定到位。
注意所有同定件应拧紧并扭紧至25Nm


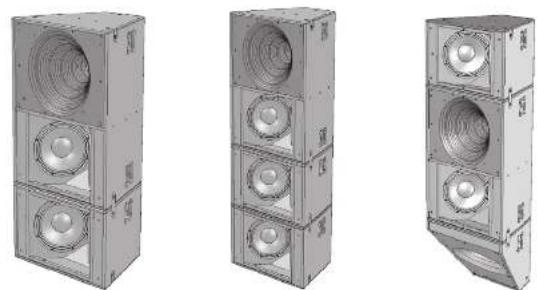

LINK PLATE使用 VQ MB 进行其他图案控制
V0 轮板用于将 V0 DF 或 V0 MB 连接到 V0 60 或 V0 100 机柜。三个连接板用于连接每个机柜。每个 V0 DF 和 V0 MB 均随附有链板。 如右图所示,即下 MIO 沉头螺钉,使用相同的螺钉将沿板固定到位。连接板将与机相凹口齐平,连接板脱开了两个更长的 MIO 螺栓。这些梁栓应用于将后连接板固定到位。

与使用多个机柜的许多阵列解决方案相比,单个V0100在其100度波束宽度区域上可以产生更大的功率和清晰度,这在考虑您的建筑美学时具有很大的优势。V0100并非设计为可排列的。
可以将两个VQ60排列成一个明确定义的120度水平覆盖角。
V0阵列板设计为最佳地排列两个V0.60机柜。要安装该板,请将盒子放在地面上,并紧贴铜柜的后边缘。如下两个M10钻头螺栓,然后用M10螺钉或随席的吊环螺栓背挑。从物附的固定工具包中找到四个M10吊环螺栓,然后将它们通过阵列板插入机柜中的固定点。这些将用于拾取阵列。使用M10螺钉在机柜底部重复相同的步骤。如果以插句方向飞行,则可以在两个阵列板上都使用M10螺钉。
注意所有固定件应拧紧并扭紧至25Nm
建议使用两个独立的拾取点来挂起阵列。主要的拾取点是两个后吊环螺栓。两个前吊环螺栓可用作安全点。
