MODE D'EMPLOI DO10802 SIEMENS

Consignes de sécurité Cet appareil est conçu pour l’usage domes- tique ou pour des applications identiques, non commerciales. Des applications identiques à l’usage domestique sont par exemple l’utilisa- tion dans des cuisines pour employés dans des magasins, bureaux, entreprises agricoles ou autres entreprises industrielles, ainsi que l’utili- sation par des clients de pensions, petits hôtels et autres locaux d’habitation identiques. ■ Monter et utiliser l’appareil comme indiqué dans le texte et à l’écran. Nous n’assumons aucune garantie pour les risques suscep- tibles de survenir en cas de non-respect de cette notice. ■ Cet appareil est destiné à une utilisation jusqu’à une hauteur maximale de 2 000 m au-dessus du niveau de la mer. ■ Toujours installer et stocker l’appareil dans une pièce à l’abri du gel (eau résiduelle). Danger de choc électrique ! En cas d’incident, immédiatement dé- brancher la fiche secteur ! En cas de fuite sur l’appareil, immédia- tement couper l’alimentation en eau froide. ■ Ne faire raccorder et mettre en service l’appareil que par un technicien spécialisé. ■ Les réparations et les travaux de mainte- nance ne doivent être effectués que par un technicien spécialisé afin d’éviter tous dangers. ■ Couper l’arrivée d’eau avant de commen- cer le montage. Ne pas brancher la fiche secteur. ■ Attention ! Tout d’abord complètement remplir l’appareil d’eau avant de brancher la fiche secteur, le thermostat de sécurité pou- vant être remis en marche risque autre- ment de se déclencher. ■ Respecter les prescriptions légales, les condi- tions de raccordement des entreprises d’ap- provisionnement en électricité et en eau. ■ L’appareil doit uniquement être raccordé à une prise à contacts de protection installée correctement. Ne pas utiliser de câble de rallonge. ■ Toujours débrancher la fiche secteur avant d’ouvrir l’appareil. ■ L’appareil ne doit pas être alimenté par le biais d’un dispositif de commutation, tel par exem - ple un temporisateur, afin d’éviter tous ris- ques dus à une réinitialisation non souhaitée du thermostat de sécurité en cas d’incident. ■ La conduite de raccordement ne doit pas reposer sur des pièces chaudes. L’isolation risquerait autrement d’être endommagée. ■ Afin d’éviter tous risques, le câble d’alimen- tation endommagé de cet appareil doit être remplacé par un service après-vente auquel nous avons donné une concession. La fiche secteur doit être débranchée avant le remplacement. ■ Utiliser le chauffe-eau compact unique- ment à l’état ouvert (hors pression) et pour une tireuse. La sortie d’eau chaude est uniquement destinée à l’équilibrage des pressions et elle doit uniquement être raccordée à la robinetterie adéquate (référence BZ 13051 ou BZ 13061 pour appareils à monter au-dessous de l’évier ou AM 010100 pour appareils à monter au-dessus de l’évier). ■ La sortie de la robinetterie doit toujours être libre. Ne jamais utiliser d’aérateur ni de robi- netterie de douche. ■ Cet appareil peut être utilisé par des enfants d’au moins 8 ans ainsi que par des per- sonnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuffisants, dans la mesure où ils sont surveillés ou bien qu’ils ont été informés sur l’utilisation sûre de l’appareil et qu’ils comprennent les dangers résultant d’une utilisation non conforme. Les enfants ne doivent jamais jouer avec l’appa- reil. Le nettoyage et la maintenance utilisa- teur peuvent uniquement être effectués par des enfants s’ils sont sous surveillance. ■ Tenir les enfants à l’écart de l’appareil. ■ Surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. ■ Le tuyau d’eau chaude peut devenir chaud. En avertir les enfants. ■ Ne pas utiliser de détergents agressifs ou solvants. ■ Ne pas utiliser de nettoyeur à vapeur.12

La société Siemens vous félicite pour l’achat de son appa-reil. Vous avez acheté un produit de qualité élevée qui vous apportera beaucoup de plaisir.Lire attentivement cette notice de montage et d’utilisa-tion, agir en conséquence et la conserver ! Montage (par le technicien spécialisé) Déballage ■ Contrôler le nouvel appareil pour constater d’éventuels dégâts dus au transport ! ■ Eliminer l’emballage et, le cas échéant, l’ancien appareil en respectant l’environnement.Monter le petit chauffe-eau comme indiqué dans la partie avec les illustrations. Tenir compte des indications fournies dans le texte.La partie avec les illustrations figurent au milieu de la notice d’utilisation.

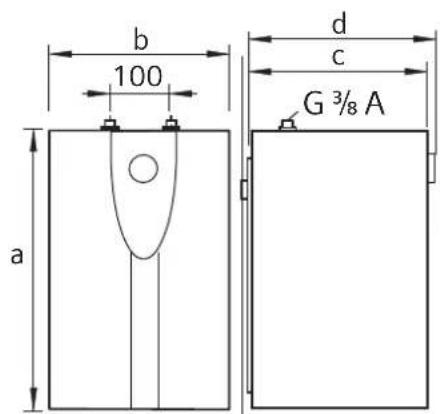

Etendue de fournitures/Informations dimensionnelles Appareil à monter au-dessous de l’évier DO10702

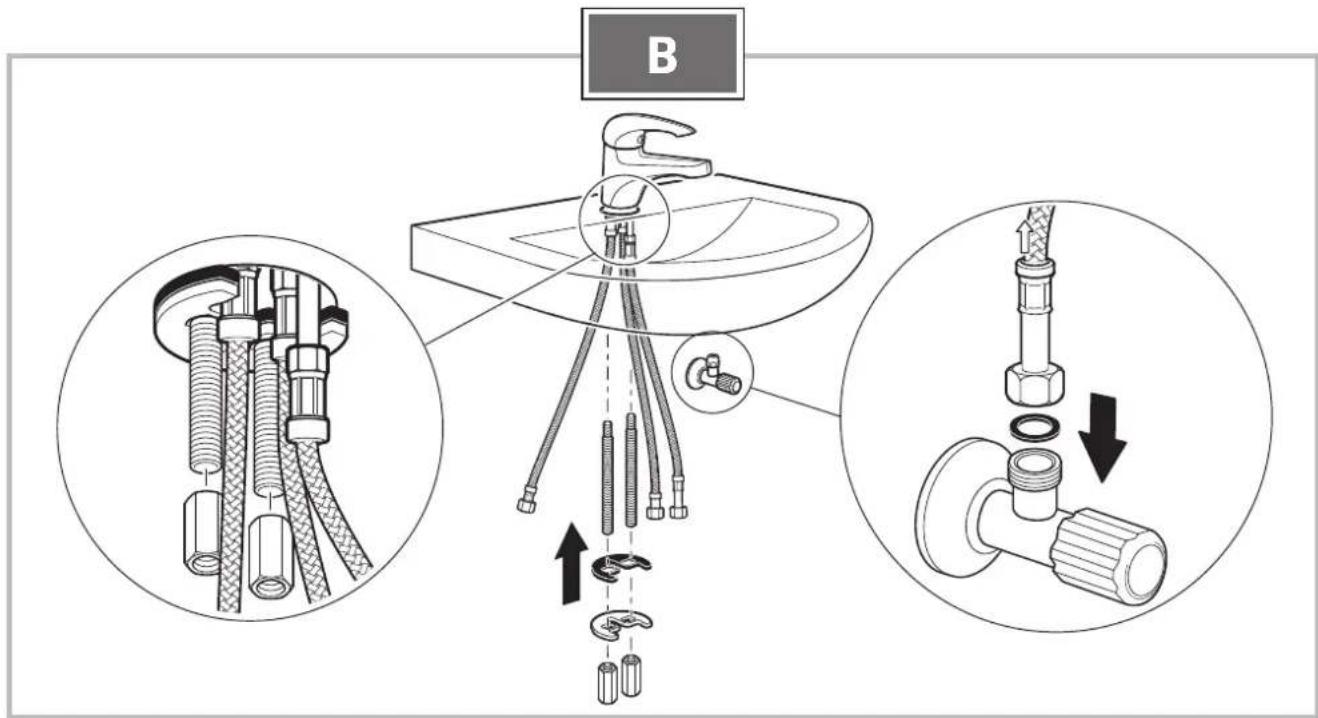

Raccordement de l’eau ■ Attention ! L’armature existante ne doit pas être entartrée. Un débit réduit détruit le chauffe-eau.

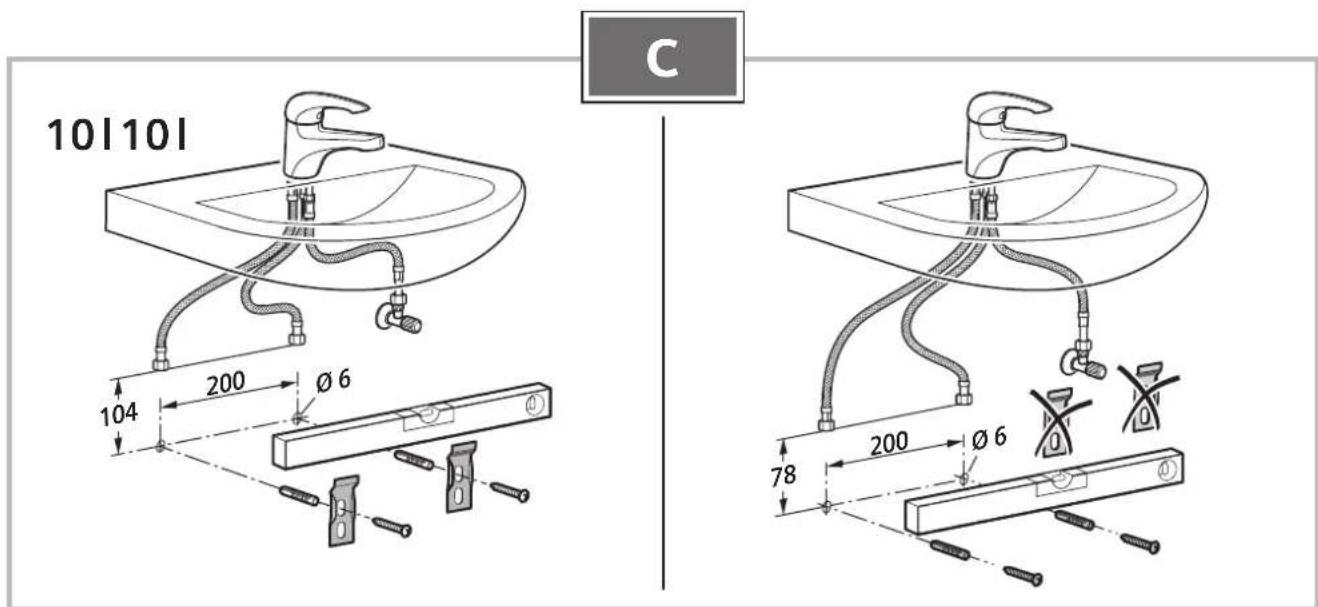

Montage mural ■ Pour les montages sans crochets, observer les dimensions distinctes !

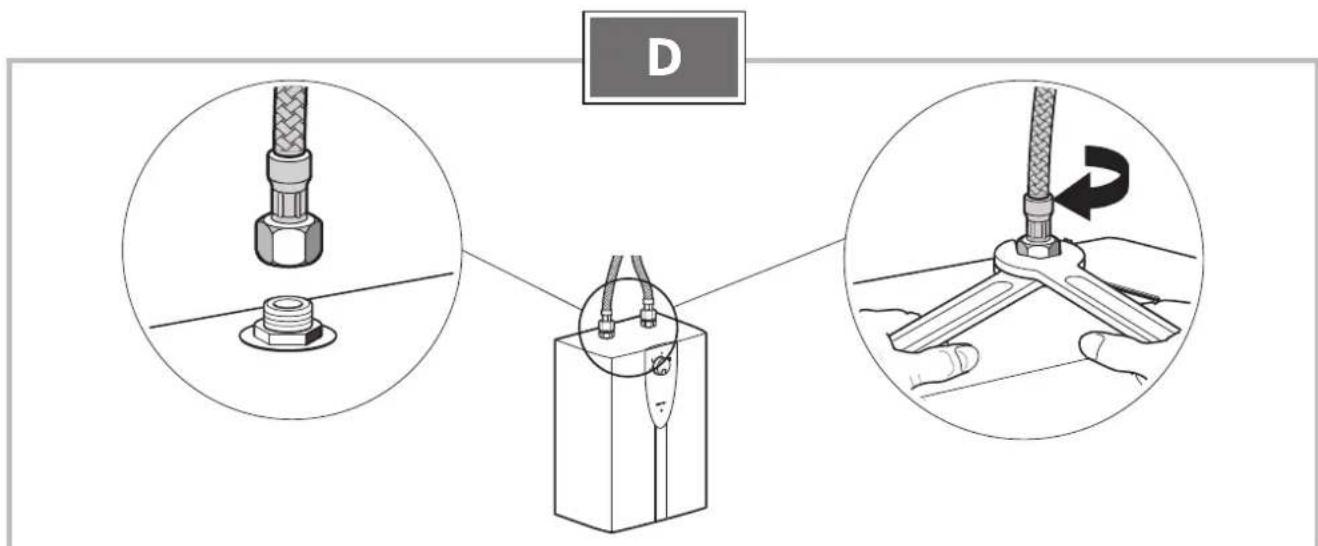

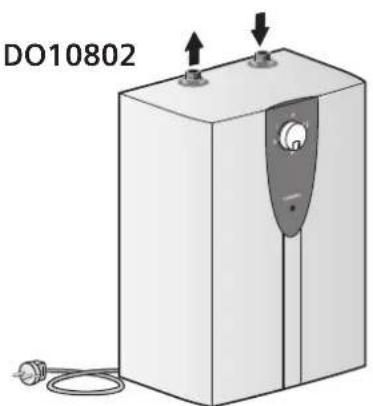

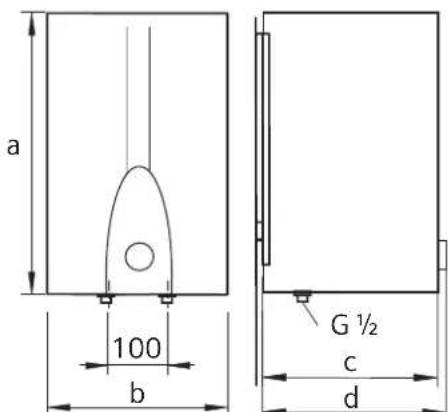

Visser les flexibles de raccordement ■ Mettre le joint en place. ■ Placer l’écrou sur le filet et le serrer à la main. ■ Serrer à fond les raccords vissés. Contre-bloquer l’embout fileté sur l’accumulateur au moyen d’une clé de serrage. Ne pas graisser le filet ! ■ Resserrer le raccord vissé après quelques procédures de chauffage.Des pièces de rechange pour des embouts filetés éventuel-lement endommagés sont disponibles auprès du service après-vente. Appareil à monter au-dessus de l’évier DO10802

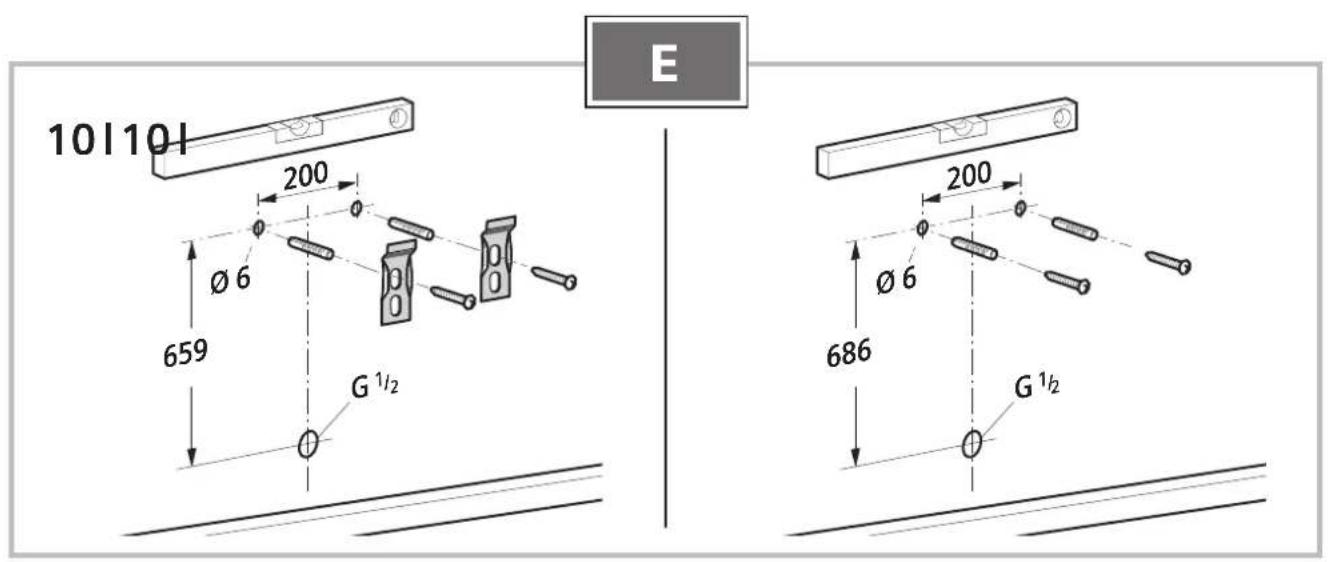

Montage mural ■ Pour les montages sans crochets, observer les dimensions distinctes !

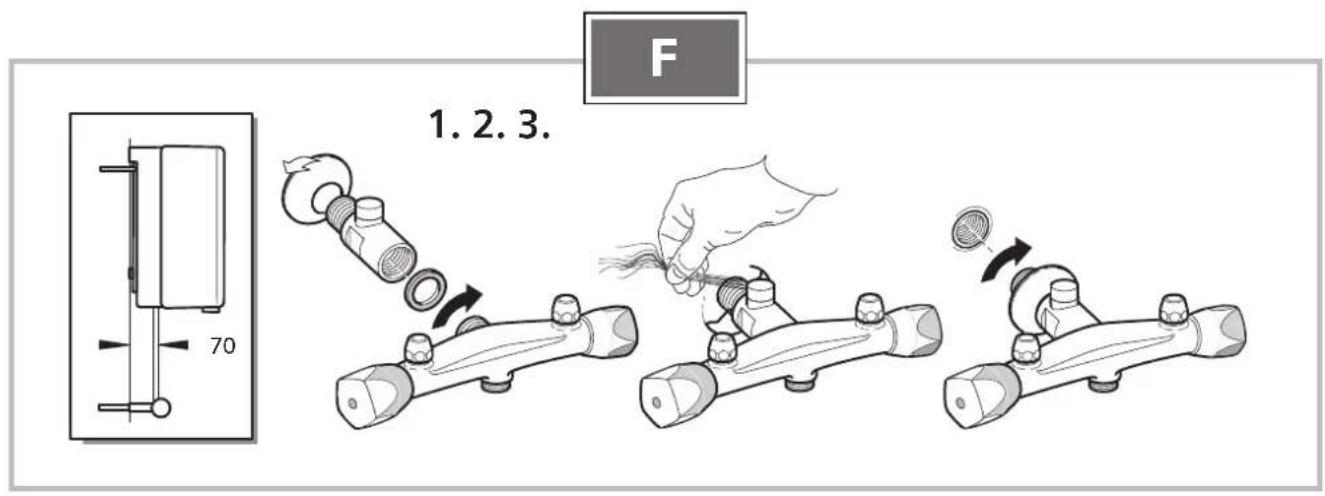

Raccorder le mitigeur

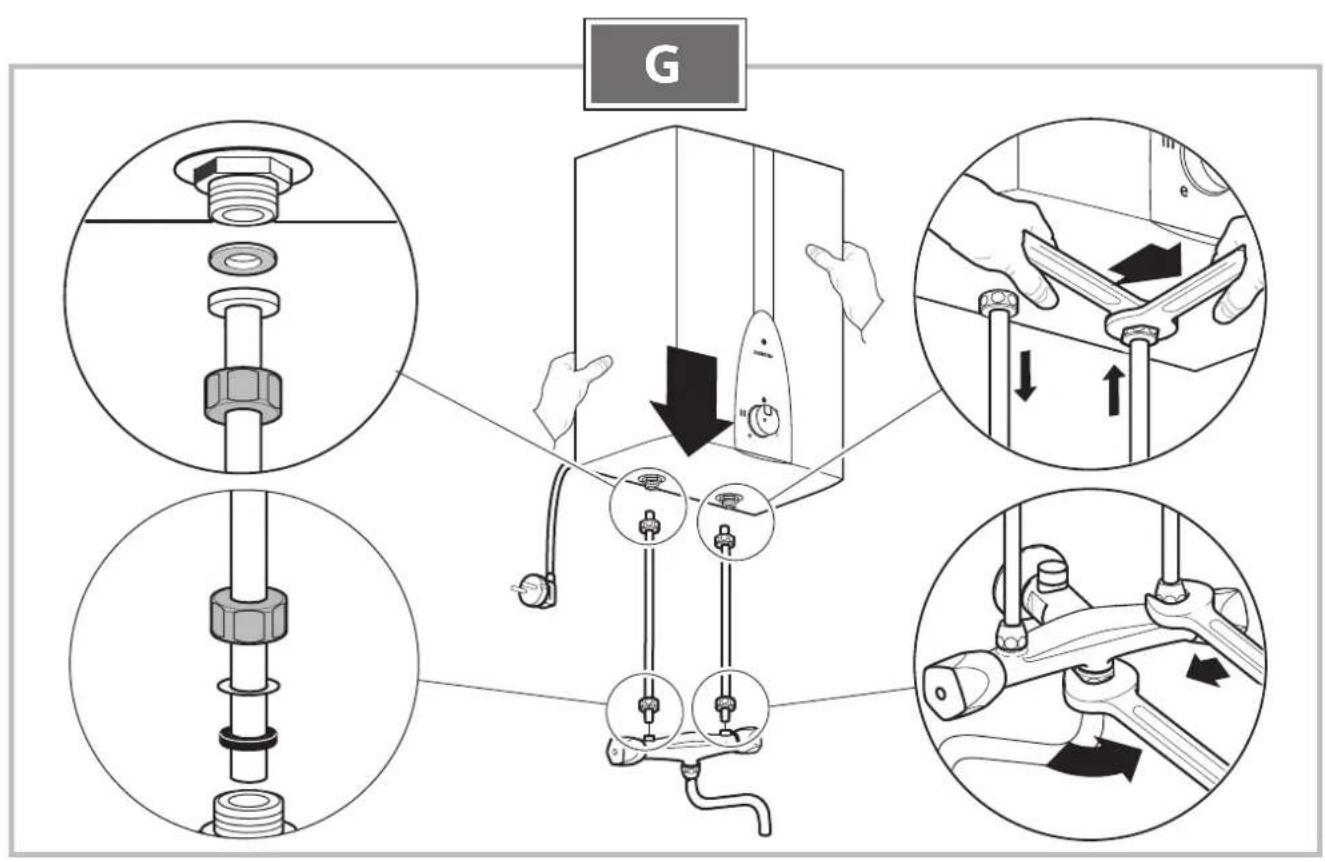

Raccordement de l’eau ■ Attention ! L’armature existante ne doit pas être entartrée. Un débit réduit détruit le chauffe-eau. ■ Mettre en place les tuyaux de raccordement sur le mitigeur. ■ Suspendre le chauffe-eau. ■ Visser les tuyaux de raccordement au chauffe-eau et au mitigeur. Faire contre-écrou au niveau des tubulures filetées du chauffe-eau avec une clé à fourche. Ne pas graisser les filetages !

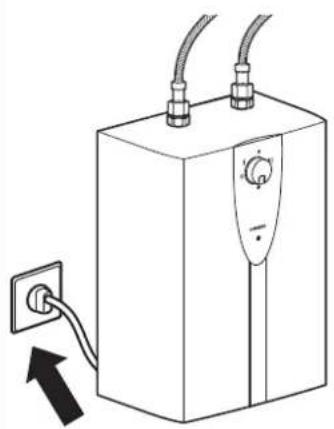

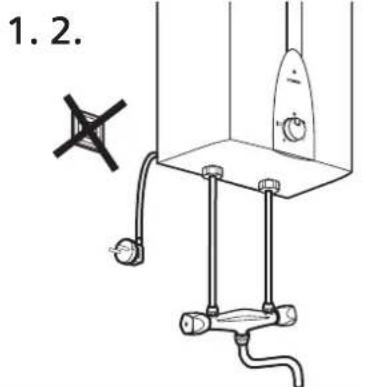

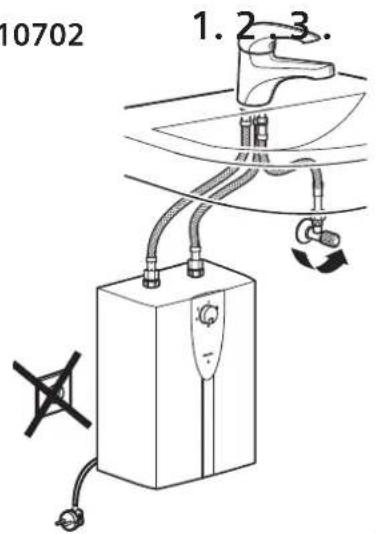

Première mise en service Raccordement électrique ■ Important : ne pas encore brancher la fiche secteur ! Uniquement pour DO10702 : ■ Ouvrir le robinet régulateur à équerre. ■ Remplir entièrement l’appareil d’eau. ■ Régler le débit au niveau du robinet régulateur à équerre : Appareil de 10 litres : 10 l/min = 1 l en 6 secondesUniquement pour DO10802 : ■ Régler le débit au niveau de la vanne de régulation du mitigeur : Appareil de 10 litres : 10 l/min = 1 l en 6 secondes ■ Débrancher ensuite la fiche secteur. Vérifier le procédé de chauffe ■ Tourner le sélecteur rotatif de température sur la position « III » (env. 85 °C). ■ Surveiller le processus de chauffage de l’eau du ballon, jusqu’à ce que lampe-témoin s’éteigne. Temps de chauffage :Appareil de 10 litres : 25–35 minutes ■ Vérifier la température. ■ Attention : si le thermostat de sécurité a mis le chauffe- eau compact hors marche, débrancher la fiche secteur, ouvrir le robinet d’eau et laisser env. 4 litres d’eau traver-ser l’appareil, et finalement rebrancher la fiche secteur.L’appareil est maintenant de nouveau prêt au fonctionnement. Limitation de la température de l’eau La température de sortie du chauffe-eau compact peut être limité par voie mécanique au niveau « I » (env. 40 °C) ou au niveau « e » (env. 60 °C).Les instructions relatives à la limitation de température sont précisées dans la notice d’utilisation.Economies d’énergie ■ Mettre le sélecteur rotatif de température sur « e ». ■ Remettre la notice de montage et d’utilisation à l’utilisa- teur et expliquer l’appareil.c

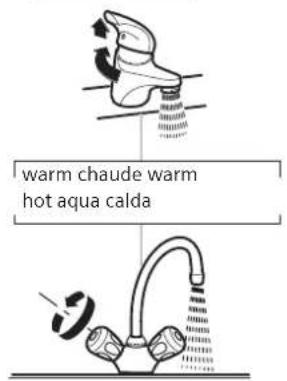

Usage (pour le client) ■ Lire attentivement cette notice avant d’utiliser l’appa- reil et respecter les prescriptions qu’elle contient ! ■ Important : ne jamais exposer l’appareil au gel ! Danger de choc électrique !En cas d’incident, immédiatement débrancher la fiche secteur !En cas de fuite sur l’appareil, immédiatement fer-mer la conduite d’eau froide.Obligatoirement lire et respecter les consignes de sécu-rité détaillées fournies au début de cette notice ! Utilisation de l’appareil Le chauffe-eau compact chauffe l’eau potable et l’emmaga-sine jusqu’à env. 85 °C. ■ La sortie d’eau chaude du petit chauffe-eau permet de compenser la pression et ne doit être raccordée qu’à une tuyauterie sans pression référencée BZ 13051 ou BZ 13061 (pour les modèles à installer au dessous du lavabo) ou AM 010100 (pour les modèles à installer au dessus du lavabo). Réglage de la température de l’eau ■ La température de sortie de l’eau du chauffe-eau peut être limitée mécaniquement à environ 40 °C (position « I ») ou à environ 60 °C (position « e »).Le sélecteur rotatif de température connecte également le chauffage.Position : Froid Protection antigel env. 40 °C (léger enclenchement) Position « Economies d’énergie », env. 60 °C(léger enclenchement) III Eau chaude, env. 85 °CLe voyant lumineux est allumé pendant le procédé de chauffe. De l’eau de dillatation peut alors s’écouler hors de la robinetterie.L’appareil est plus rapidement entartré si les températures sont élevées.Conseil : pour une utilisation économique de l’appareil et une réduction du procédé d’entartrage, tourner le sélecteur rotatif de température en position « e ». Données techniques Type DO10702 DO10802Puissance nominale [kW] 2,2 2,2Sommaire nominale [l] 10,0 10,0 Quantité d’eaux usées combinées 40 °C (15 °C/65 °C) / (15 °C/85 °C) [l] 19/28 19/28 Température réglable en continu jusqu’à [°C] 85 85 Consommation d’énergie à l’état prêt au fonctionnement à 65 °C/24 h [kWh/d] 0,3 0,3 Raccordement électrique [V] 220 – 240 220 – 240 Temps de chauffe à 60 °C (température d’arrivée d’eau 12 °C) [min] 16 16 Protection par fusibles [A] 10 10 Raccordement de l’eau [mm (")] 17,2 (G 3/8 A) 21,3 (G 1/2 A) Débit maximal [l/min] 10 10 Longueur de câble [m] 0,7 0,7 Dimensions (hauteur x largeur x profondeur) [mm] 460 x 295 x 285 461 x 295 x 285 Poids, rempli [kg] 13,7 13,7 Classe d’efficacité énergétique Profil de soutirageXXS XXSConsommation annuelle d’énergie[kWh] 486 490Consommation quotidienne de courant[kWh] 2,360 2,410Niveau de puissance acoustique[dB] 15 15Efficacité énergétique de la préparation d’eau chaude[%] 36,5 35,914

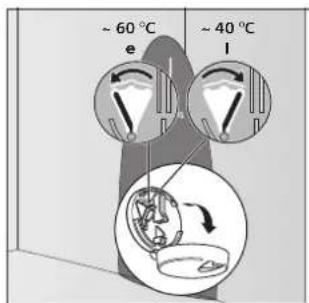

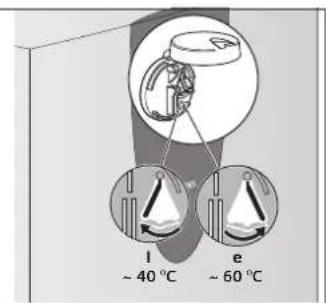

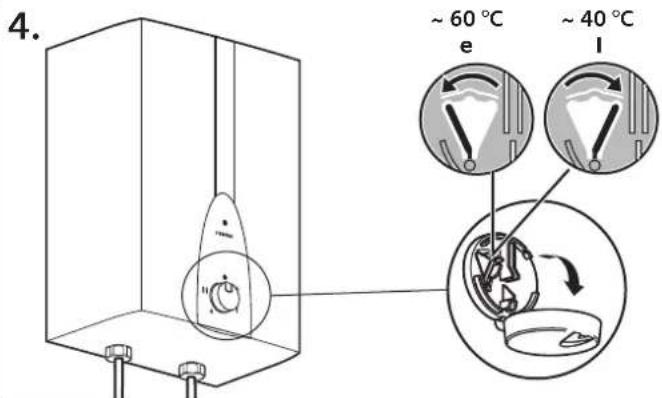

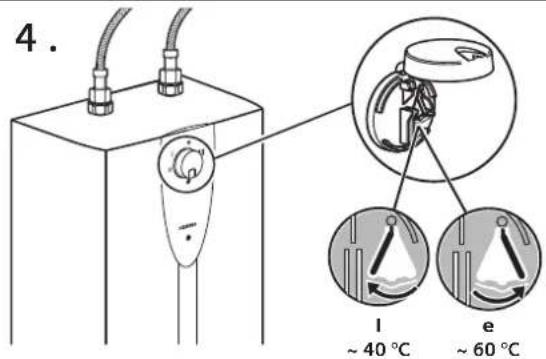

Limitation de la température de l’eau Limiter la température de sortie pour éviter de se brûler avec l’eau chaude : ■ Tourner le sélecteur rotatif en position « ● ». ■ Soulever le couvercle du sélecteur rotatif. ■ Choisir entre « I » = env. 40 °C ou « e » = env. 60 °C. ■ Rabattre le couvercle. ~ 60 °C ~ 40 °C

~ 40 °C ~ 60 °C DO..8.. DO..7.. Mise hors marche ■ Tourner le sélecteur rotatif en position « ● ». Le chauffage est désactivé. Nettoyage Ne pas utiliser de détergents agressifs ou solvants. Ne pas utiliser de nettoyeur à vapeur. ■ Essuyer l’extérieur de l’appareil en utilisant un détergent doux. Détartrage ■ Détartrer le tube de sortie avec des détartreurs d’usage courant ou du vinaigre. ■ Si des détartreurs sont utilisés, tenir compte des avertisse- ments fournis par le fabricant. Si l’eau ne sort du chauffe-eau que lentement alors que le robinet a été complètement ouvert, il faut faire détartrer le chauffe-eau et l’armature par un spécialiste. Sinon, la pres- sion pourrait monter au-delà de la limite admissible. Anomalie Lorsque l’eau ne chauffe plus, mettre le sélecteur rotatif de tem pérature sur « e », débrancher la fiche du secteur, ouvrir le robinet d’eau chaude et laisser couler environ 4 litres d’eau. Ensuite, rebrancher la fiche secteurken. Les travaux de réparation et de maintenance sur l’appa- reil ouvert doivent uniquement être effectués par un personnel qualifié. Débrancher la fiche de réseau avant l’ouverture de l’appareil. Service après-vente Afin d’éviter tous frais inutiles pour une intervention du ser- vice après-vente, toujours vérifier si les incidents sont dus à une erreur de commande ou bien si le fusible domestique a déclenché. Si vous contactez le service après-vente, veuillez indiquer le no E et le no FD de votre appareil. Les numéros sont indi- qués entre les deux tubulures de raccordement d’eau du chauffe-eau compact. Èlimination Cet appareil est marqué selon la directive euro- péenne 2012/19/UE relative aux appareils élec- triques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Conditions de garantie Les conditions de garantie établies par la représentation res- ponsable dans le pays d’achat respectif de l’appareil sont en vigueur pour cet appareil. Les conditions de garantie sont à tout moment disponibles auprès du commerçant spécialisé où l’appareil a été acheté ou directement chez le représen- tant du pays respectif. Les conditions de garantie sont en outre également disponibles à l’adresse Internet citée. La présentation de la pièce justificative d’achat est en tout cas nécessaire pour avoir recours à des prestations de garantie. Sous réserve de modifications.15
