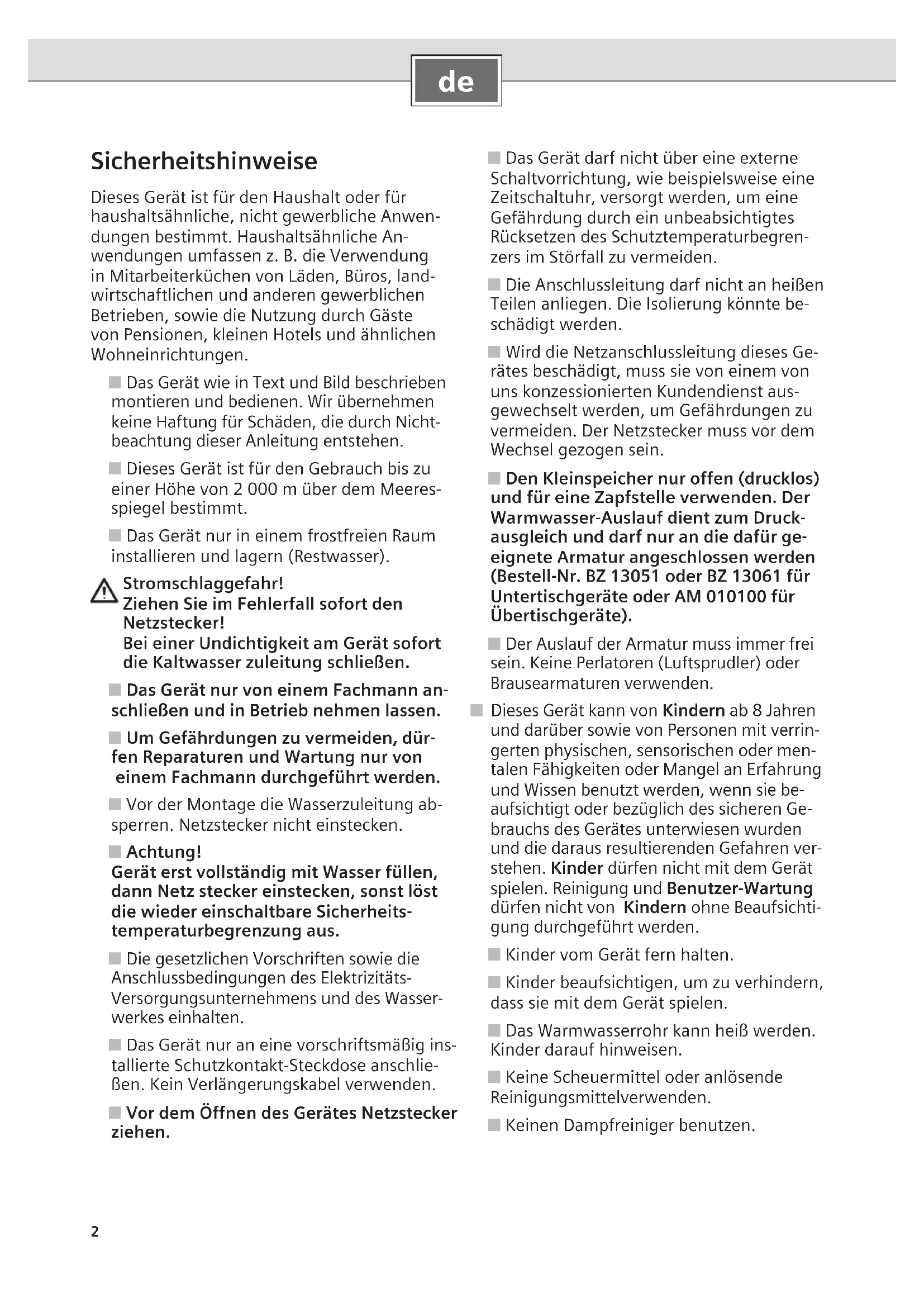

BEDIENUNGSANLEITUNG DO10802 SIEMENS

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gaste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Das Gerät wie in Text und Bild beschreiben montieren und bedieren. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreiern Raum installieren und lagern (Restwasser).

Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schlieben.

Das Gerät nur von einem Fachmann anschließen und in Betriebnehmen halten.
Um Gefährdungen zu vermeiden, durren Reparaturen und Wartung nur von einem Fachmann durchgefuhrt werden.
Vor der Montage die Wasserzuleitung absperren. Netzstecker nicht einstecken.
Achtung! Gerät erst vollständig mit Wasser fullen, dann Netz stecker einstecken, sonst lost die wieder einschaltbare Sicherheits-temperaturbegrenzung aus.
Die gesetzlichen Vorschriften sowie die Anschlussbedingungen des Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes einhalten.
Das Gerät nur eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Kein Verlägerungskabel verwenden.
Vor dem Öffnen des Gerätes Netzsteckerziehen.

Das Gerätarf nicht über eine externe Schaltvorrichtung, wie beispelsweise eine Zeitschaltuhr, versorgt werden, um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers im Störfall zu vermeiden.

Die Anschlussleitung darf nicht an freiBene Teilen anliegen. Die Isolierung konnte beschädigt werden.

Wird die Netzanschlussleitung these Ge- rates beschädigt, muss sie von einem von uns konzessionierten Kundendienst ausgewechselt werden, um Gefährdungen zu vermeiden. Der Netzstecker muss vor dem Wechsel gezogen sein.

Den Kleinspeicher nur offen (drucklos) und für eine Zapfstelle verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich und damit nur an die dazu geeignete Armatur angeschlossen werden (Bestell-Nr. BZ 13051 oder BZ 13061 für Untertischgeräte oder AM 010100 für Übertischgeräte).

Der Auslauf der Armatur muss immer frei sein. Keine Perlatoren (Luftsprudler) oder Brausearmaturen verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kinder vom Gerät fern halten.
Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speiten.
Das Warmwasserrohr kann heißt werden. Kinder darauf auf hinweisen.
Keine Scheuermittel oder anlösende Reinigungsmittelverwenden.
Keinen Dampfreiniger benutzen.

Herzlichen Glückwunsch zum Kauf these Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ichnien viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitungitte sorgfaltig durchlesen,danachhandelnund aufbewahren!

Montage (für den Fachmann)

Auspacken

Das neue Gerät auf Transportschäden kontrollieren!
■ Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montieren Sie den Kleinspeicher, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Lieferumfang/MaBe

Untertischgerat DO10702

Wasseranschluss

Achtung! Die vorhandene Armaturarf nicht verkalkt sein. Verminderter Durchfluss zerstört den Kleinspeicher.

Wandmontage

■ Bei Montage ohne Wandhaken unterschiedliche MaBe beachten!

Anschlusschläuche verschrauben

Dichtung einsetzen.
■ Überwurfmutter gerade auf Gewinde aufsetzen und von Hand andreiben.
Verschraubungen festziehen. Gewindestutzen am Speicher mit Schraubenschlussel gegenhalten. Gewinde nicht fetten!
Verschraubung nach einigen Aufheizvorgängen nachziehen.

Ersatz für beschädigte Gewindestutzen ist beim Kundenst erhältlich.

Übertischgerät DO10802

Wandmontage

■ Bei Montage ohne Wandhaken unterschiedliche MaBe beachten!

Mischbatterie anschließen

Wasseranschluss

Achtung!
Die vorhandene Armaturarf nicht verkalkt sein. Verminderter Durchfluss zerstort den Kleinspeicher.
Verbindungsrohr in die Mischbatterie einsetzen.
Warmwasserspeicher einhagen.
Verbindungsrohre mit Speicher und Mischbatterie verschrauben.

Gewindestutzen am Speicher mit Schraubenschlüssel gegenhalten. Gewinde nicht fetten!

Erstinbetriebnahme

Elektroanschluss

Wichtig: Netzstecker noch nicht einstecken!

Nur DO10702:

Eckventil offnen.
Gerat vollständig mit Wasser fullen.
Durchfluss am Eckregulierventil einstellen:

10-Liter-Gerat: 10 l/min = 1 l in 6 Sekunden

Nur DO10802:

Durchfluss an der Drosselschraube der Mischbatterie einstehen:
10-Liter-Gerat: 10 l/min = 1 l in 6 Sekunden
Danach Netzstecker einstecken.

Heizvorgang überprüfen

Drehwahler auf "III" (ca. 85^ ) drehen.
Aufheizen überwachen, bis Kontrollampe erlischt. Aufheizzeit:
10-Liter-Gerat: 25-35 Minutes
Temperatur prufen.
Achtung: Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher abgescheltet, Netzsteckerziehen, Warmwasserhahn offen und ca. 4 Liter Wasser durchlaufen setzen, dann Netzstecker wieder einstecken.

Das Gerät ist nun wieder betriebsbereit.

Wassertemperatur begrenzen

Die Auslauftemperatur des Kleinspeichers kann mechanismisch auf Stufe "I" (ca. 40^ ) oder Stufe "e" (ca. 60^ ) begrenzt werden.

Hinweise zur Temperaturbegrenzung finden Sie in der Gebrauchsanleitung.

Energie sparen

Drehwahler auf _e^ stellen.

■Bittem Benutzer die Montage- und Gebrauchsanleitung übergeben und das Gerät erklaren.

Technische Daten

Typ DO10702 DO10802
Nennleistung [kW] 2,2 2,2
Nenninhalt [I] 10,0 10,0
Mischwassermenge 40°C (15°C/65°C)/(15°C/85°C)	[I]	19/28	19/28
Temperatur stufenlos einstellbar bis	[°C]	85	85
Bereitschaftsenergieverbrauch bei 65°C/24 h	[kWh/d]	0,3	0,3
Elektroanschluss	[V]	220-240	220-240
Aufheizzeit auf 60°C (Zulauftemperatur 12°C)	[min]	16	16
Absicherung	[A]	10	10
Wasseranschluss	[mm (")]	17,2 (G 3/8A)	21,3 (G 1/2A)
Maximaler Durchfluss	[l/min]	10	10
Kabellänge [m] 0,7 0,7
Maße (Höhe x Breite x Tiefe)	[mm]	460 x 295 x 285	461 x 295 x 285
Gewicht gefüllt	[kg]	13,7 13,7
Energieeffizienzklasse		A	A
Lastprofil		XXS	XXS
Jahresenergieverbrauch	[kWh]	486	490
Täglicher Stromverbrauch	[kWh]	2,360	2,410
Schalleistungspegel	[dB]	15	15
Warmwasserbereitungs-Energieeffizienz	[%]	36,5	35,9

Gebrauch (für den Kunden)

Vor dem Gebrauch des Gerätes,itte sorgfältig diese Anleitung durchlesen und beachten!
Wichtig: Das Gerät niemals Frost aussetzen!

Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schreiben.

Bitte die ausfuhrlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Gerat bedienen

Der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85^
Der Warmwasser-Auslauf des Kleinspeichers dient zum Druckausgleich und damit nur an die drucklose Armatur BZ 13051 oder BZ 13061 (Untertisch) bzw. AM 010100 (Übertisch) angeschlossen werden.

Wassertemperatur einstellen

Die Auslauftemperatur kann auf ca. 40^ (Stellung ^n ) oder ca. 60^ (Stellung ^n ) begrenzt werden.

Der Drehwahler schaltet auch die Heizung ein.

Stellung:

kalt
Frostschutz
ca. 40^ (leichte Rastung)
Energiesparstellung ca. 60^ (leichte Rastung)
III HeiBwasser ca. 85^

Beim Aufheizen leuchtet die Kontrollampe und Ausdehnungs - Wasser tropf aus dem Auslauf.

Bei hohen Temperatures verkalkt das Gerät Schneller.

Tipp: Um das Gerät ökonomisch zu betreiben und die Verkalkung zu reduzieren, den Drehwahler auf „e" stellen.

Wassertemperatur begrenzen

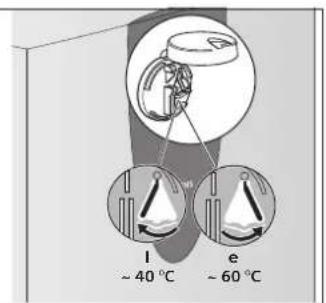

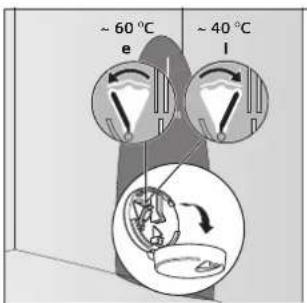

Um Verbrühenungen durch heiBes Wasser zu vermeiden, Auslauftemperatur begrenzen:

Drehwahler auf u^ stellen.
Abdeckung des Drehwährers aufklappen.
Zwischen ^ = ca 40°Coder _^ = ca 60°C wahlen.
Abdeckung schlieben.

DO..8..

DO..7..

Ausschalten

Drehwahler auf „stellten. Die Hezung ist ausgeschaltet.

Reinigung

Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.

Keinen Dampfreiniger benutzen.

Gerat auBen mit einem milder Reinigungsmittel abwischen.

Entkalken

Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalken.
Bei Entkalkern die Warnhinweise des Herstellers beachten.

Wenn bei voll geöffneter Armatur das Wasser deutlich langsamer auslauft, sind der Kleinspeicher und die Armatur von einem Fachmann zu entkalken. Sonst kann ein unzulässig hoher Druck entstehen.

Störung

Wird das Wasser nicht mehr erhitzt, den Drehwahler auf „e“ stellen, Netzsteckerziehen, Warmwasserhahn öffnen und ca. 4 Liter Wasser durchlaufen setzen. AnschlieBend Netzstecker wieder einstecken.

Wartungs- und Reparaturarbeiten am geöffneten Gerät darf nur der Fachmann ausführren.

Vor dem Offnen des Gerätes Netzsteckerziehen.

Kundendienst

Um unnottige Kosten für einen Kundendiensteinsatz zu vermeiden, bei Störungen erst prufen, ob ein Bedienfehlvorliegt oder die Haussicherung ausgelöst hat.

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihrsges Gerates an. Sie finden die Nummern im Bereich der beiden Wasseranschlussstutzen des Kleinspeichers.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-altgeräte (waste electrical and elec tronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhandlier informieren.

Garantiebedingungen

Für diesen Gerät gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen, in dem das Gerät gkauft wurde. Sie konnen die Garantiebedingungen jederzeit über ihren Fachhändler, bei dem Sie das Gerät gkauft haben oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland folgen auf der nachsten Seite, die Adressen finden Sie am Ende dieser Anleitung. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Änderungen vorbehalten.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhampen. Eine Garantiepflicht wird nicht ausgelost durch gingefugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist fur eingebaute Ersatzteile endet mit der Garantiefrist fur das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schaden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfugung.

BSH Hausgeräte GmbH

Die BSH Gruppe ist eine Markenlizenznehmer in der Siemens AG

Carl-Wery-StraBe 34

81739 München, GERMANY

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!

10/15
