GEBRUIKSAANWIJZING DO10802 SIEMENS

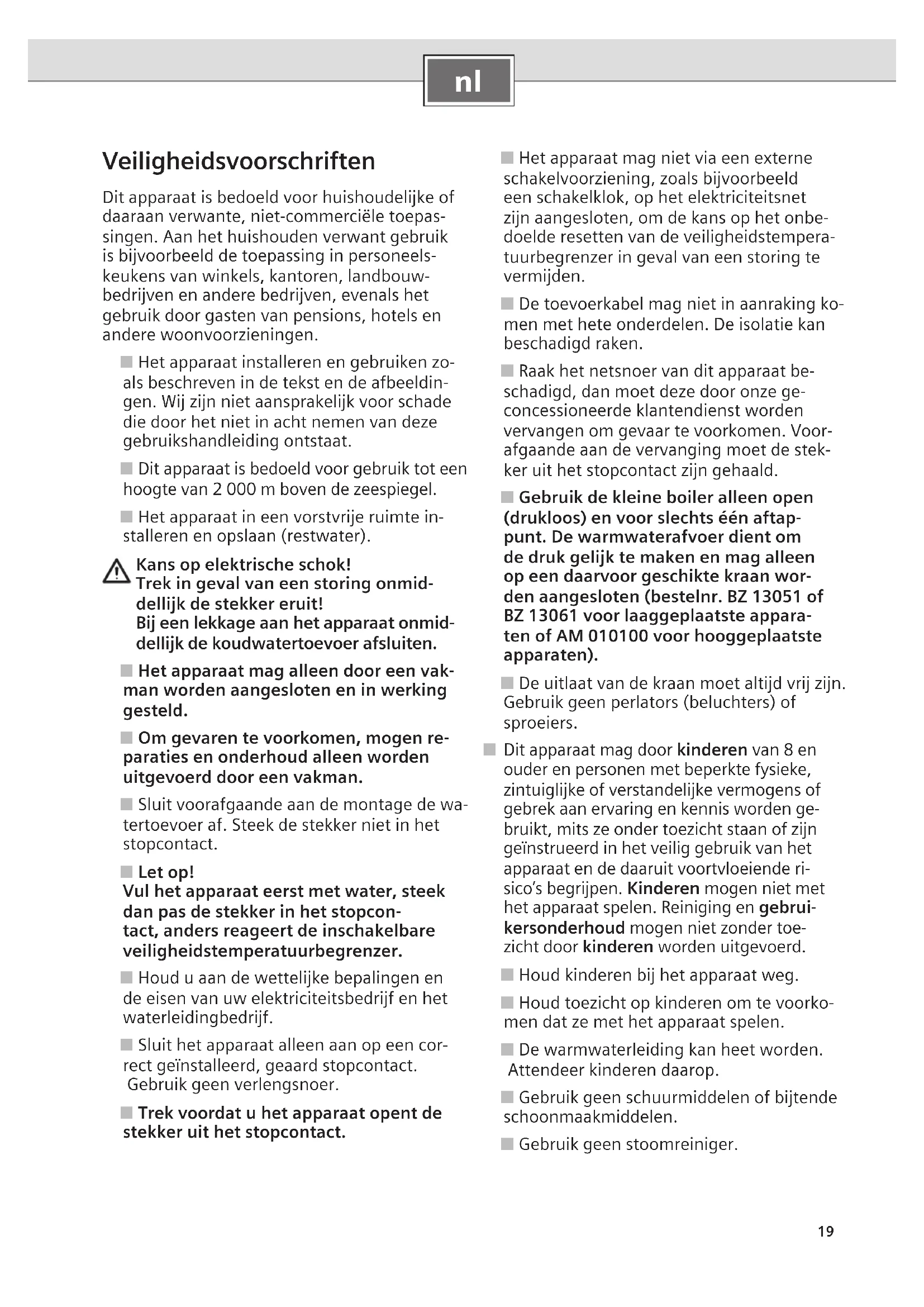

Veiligheidsvoorschriften Dit apparaat is bedoeld voor huishoudelijke of daaraan verwante, niet-commerciële toepas- singen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeels- keukens van winkels, kantoren, landbouw- bedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen. ■ Het apparaat installeren en gebruiken zo- als beschreven in de tekst en de afbeeldin- gen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat. ■ Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel. ■ Het apparaat in een vorstvrije ruimte in- stalleren en opslaan (restwater). Kans op elektrische schok! Trek in geval van een storing onmid- dellijk de stekker eruit! Bij een lekkage aan het apparaat onmid- dellijk de koudwatertoevoer afsluiten. ■ Het apparaat mag alleen door een vak- man worden aangesloten en in werking gesteld. ■ Om gevaren te voorkomen, mogen re- paraties en onderhoud alleen worden uitgevoerd door een vakman. ■ Sluit voorafgaande aan de montage de wa- tertoevoer af. Steek de stekker niet in het stopcontact. ■ Let op! Vul het apparaat eerst met water, steek dan pas de stekker in het stopcon- tact, anders reageert de inschakelbare veiligheidstemperatuurbegrenzer. ■ Houd u aan de wettelijke bepalingen en de eisen van uw elektriciteitsbedrijf en het waterleidingbedrijf. ■ Sluit het apparaat alleen aan op een cor- rect geïnstalleerd, geaard stopcontact. Gebruik geen verlengsnoer. ■ Trek voordat u het apparaat opent de stekker uit het stopcontact. ■ Het apparaat mag niet via een externe schakelvoorziening, zoals bijvoorbeeld een schakelklok, op het elektriciteitsnet zijn aangesloten, om de kans op het onbe- doelde resetten van de veiligheidstempera- tuurbegrenzer in geval van een storing te vermijden. ■ De toevoerkabel mag niet in aanraking ko- men met hete onderdelen. De isolatie kan beschadigd raken. ■ Raak het netsnoer van dit apparaat be- schadigd, dan moet deze door onze ge- concessioneerde klantendienst worden vervangen om gevaar te voorkomen. Voor- afgaande aan de vervanging moet de stek- ker uit het stopcontact zijn gehaald. ■ Gebruik de kleine boiler alleen open (drukloos) en voor slechts één aftap- punt. De warmwaterafvoer dient om de druk gelijk te maken en mag alleen op een daarvoor geschikte kraan wor- den aangesloten (bestelnr. BZ 13051 of BZ 13061 voor laaggeplaatste appara- ten of AM 010100 voor hooggeplaatste apparaten). ■ De uitlaat van de kraan moet altijd vrij zijn. Gebruik geen perlators (beluchters) of sproeiers. ■ Dit apparaat mag door kinderen van 8 en ouder en personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden ge- bruikt, mits ze onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het apparaat en de daaruit voortvloeiende ri- sico’s begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebrui- kersonderhoud mogen niet zonder toe- zicht door kinderen worden uitgevoerd. ■ Houd kinderen bij het apparaat weg. ■ Houd toezicht op kinderen om te voorko- men dat ze met het apparaat spelen. ■ De warmwaterleiding kan heet worden. Attendeer kinderen daarop. ■ Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen. ■ Gebruik geen stoomreiniger.20

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.Lees de installatie- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed! Montage (voor de vakman) Uitpakken ■ Controleer het nieuwe apparaat op eventuele transportschade! ■ Gooi de verpakking en eventueel het oude apparaat con-form de milieuvoorschriften weg.Monteer het kleine warmwatertoestel zoals in het afbeel-dingengedeelte staat beschreven. Volg de instructies in de tekst op.De pagina‘s met afbeeldingen vindt u in het midden van de handleiding.

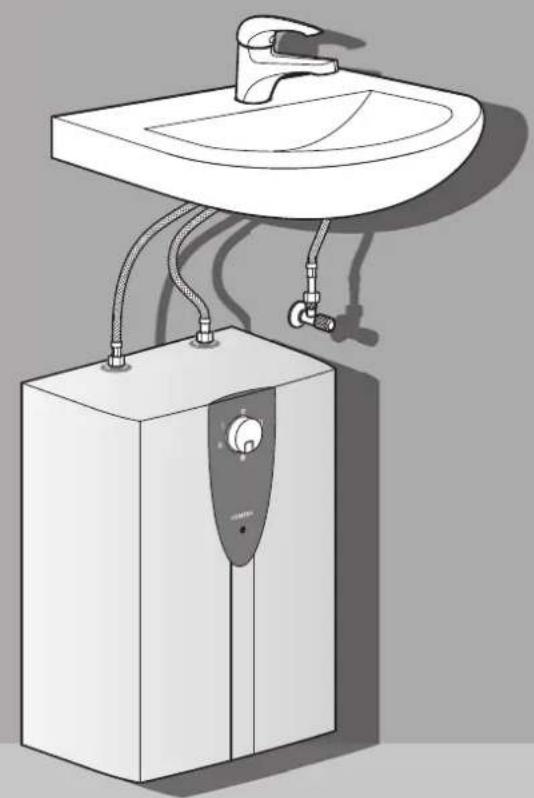

Inhoud/afmetingen Laaggeplaatst apparat DO10702

Wateraansluiting ■ N. B.!De aanwezige kraan mag niet verkalkt zijn! Een vermin-derde doorstroming vernielt het warmwatertoestel.

Muurmontage ■ Neem bij montage zonder muurhaak de verschillende maten in acht.

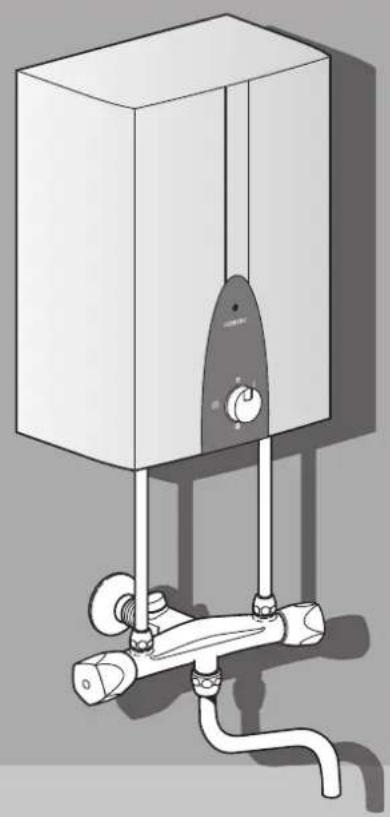

Aansluitslangen vastschroeven ■ Breng de pakking aan. ■ Zet de wartelmoer recht op schroefdraad en draai deze met de hand vast. ■ Draai de schroefverbindingen vast. Houd de schroefaansluitingen op de boiler met een schroefsleutel tegen. Vet de schroefdraden niet in! ■ Draai de schroefverbindingen na een paar verwarmings-cycli opnieuw vast.Reserve draadpijpen zijn bij de afdeling klantenservice verkrijgbaar. Hooggeplaatst apparat DO10802

Muurmontage ■ Neem bij montage zonder muurhaak de verschillende maten in acht.

Mengkraan aansluiten

Wateraansluiting ■ N. B.!De aanwezige kraan mag niet verkalkt zijn! Een vermin-derde doorstroming vernielt het warmwatertoestel. ■ Zet de verbindingsbuizen in de mengkraan. ■ Hang het warmwatertoestel op. ■ Schroef de verbindingsbuizen vast aan het warmwater-toestel en de mengkraan. Houd de schroefaansluitingen op de boiler met een schroefsleutel tegen. Vet de schroefdraden niet in!

Eerste ingebruikname Elektrische aansluiting ■ Belangrijk: steek de stekker nog niet in het stopcontact! Alleen DO10702: ■ Open de hoekventiel. ■ Vul het toestel volledig met water. ■ Stel de doorstroming in met de hoekventiel:Toestel van 10 liter: 10 l/min = 1 l in 6 secondenAlleen DO10802: ■ Stel de doorstroming in met de reduceerschroef van de mengkraan:Toestel van 10 liter: 10 l/min = 1 l in 6 seconden ■ Steek de stekker er weer in. Controleer het verwarmingsproces ■ Draai de draaiknop op „III” (ca. 85 °C). ■ Let op het toestel tijdens het opwarmen tot het controle-lampje uitgaat.Opwarmtijd:Toestel van 10 liter: 25–35 minuten ■ Controleer de temperatuur. ■ Let op: heeft de veiligheidstemperatuur de kleine boiler uitgeschakeld, trek dan de stekker uit het stopcontact, open de warmwaterkraan en laat ongeveer 4 liter water doorstromen, steek vervolgens de stekker weer in het stopcontact.Het apparaat is nu weer klaar voor gebruik. Watertemperatuur begrenzen De uitlaattemperatuur van de kleine boiler kan mecha- nisch worden begrensd tot stand „I” (ca. 40 °C) of stand „e” (ca. 60 °C).Aanwijzingen voor het begrenzen van de temperatuur vindt u in de gebruiksaanwijzing.Energie besparen ■ Om energie te besparen, zet u de draaiknop op „e”. ■ Overhandig de gebruiker de montage- en gebruikshand-leiding en geef uitleg bij het apparaat.21

Gebruik (voor de klant) ■ Lees voordat u het apparaat gaat gebruiken, deze in-structies zorgvuldig door en neem ze in acht! ■ Belangrijk: stel het apparaat nooit aan vorst bloot! Kans op elektrische schok!Trek in geval van een storing onmiddellijk de stek-ker eruit!Sluit bij een lek aan het apparaat onmiddellijk de koudwatertoevoer af.Lees a.u.b. de uitvoerige veiligheidsinstructies aan het begin van deze handleiding en volg ze op! Het apparaat gebruiken De kleine boiler verwarmt en slaat drinkwater op tot ca. 85 °C. ■ De warmwaterafvoer van het warmwatertoestel dient om de druk gelijk te maken en mag alleen worden aangesloten op een drukloze kraan BZ 13051 of BZ 13061 (onderbouw) of AM 010100 (bovenbouw). Watertemperatuur instellen ■ De afvoertemperatuur kan worden begrensd tot ca. 40 °C (stand „I”) of ca. 60 °C (stand „e”). De draaiknop schakelt tevens de verwarming in.Stand:

Vorstbescherming Ca. 40 °C (lichte ruststand) Energiespaarstand ca. 60 °C (lichte ruststand) III Heet water ca. 85 °CTijdens het verhitten brandt het controlelampje en druppelt expansiewater uit de afvoer.Bij hoge temperaturen verkalkt het apparaat sneller.Tip: Als u het apparaat economisch wilt gebruiken en verkal-king tegengaan, zet u de draaiknop op „e”. Technische gegevens Type DO10702 DO10802Nominaal vermogen [kW] 2,2 2,2Nominaal inhoud [l] 10,0 10,0 Hoeveelheid gemengd water 40 °C (15 °C/65 °C) / (15 °C/85 °C) [l] 19/28 19/28 Temperatuur traploos instelbaar tot [°C] 85 85 Stand-by-stroomverbruik bij 65 °C/24 h [kWh/d] 0,3 0,3 Elektrische aansluiting [V] 220 – 240 220 – 240 Opwarmtijd tot 60 °C (inlaattemperatuur 12 °C) [min] 16 16 Zekering [A] 10 10 Wateraansluiting ????? [SDSq (")] ????????? [mm (")] 17,2 (G 3/8 A) 21,3 (G 1/2 A) Maximale doorstroming [l/min] 10 10 Kabellengte [m] 0,7 0,7 Afmetingen (hoogte x breedte x diepte) [mm] 460 x 295 x 285 461 x 295 x 285 Gewicht gevuld [kg] 13,7 13,7 Energie-efficiëntieklasse CapaciteitsprofielXXS XXSJaarlijks energieverbruik[kWh] 486 490Dagelijks stroomverbruik[kWh] 2,360 2,410Geluidsniveau[dB] 15 15Warmwaterbereiding-energie-efficiëntie[%] 36,5 35,922

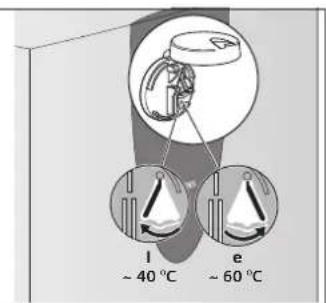

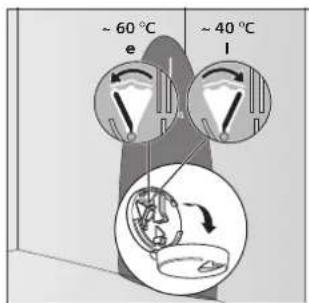

Watertemperatuur begrenzen Begrens de uitlooptemperatuur om brandwonden door heet water te voorkomen: ■ Zet de draaiknop op „●”. ■ Klap het klepje van de draaiknop open. ■ Kies tussen „I” = ca. 40 °C oder „e” = ca. 60 °C. ■ Sluit het klepje weer. ~ 60 °C ~ 40 °C

~ 40 °C ~ 60 °C DO..8.. DO..7.. Uitschakelen ■ Zet de draaiknop op „●”. De verwarming is uitgeschakeld. Reiniging Gebruik geen schuurmiddelen of bijtende schoon maak - middelen. Gebruik geen stoomreiniger. ■ Neem de buitenkant van het apparaat af met een mild schoonmaakmiddel. Ontkalken ■ Ontkalk de uitloopbuis met in de handel verkrijgbare ontkalkers of azijn. ■ Neem bij ontkalkers de waarschuwingen van de fabrikant in acht. Wanneer de kraan volledig geopend is en het water duidelijk langzamer uit de kraan loopt, moeten het warmwatertoestel en de kraan door een vakman worden ontkalkt. Anders kan een onaanvaardbaar hoge druk ontstaan. Storing Wordt het water niet meer verwarmd, dan de draaiknop op „e” zetten, netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstromen. Vervolgens de net- stekker weer inpluggen. Service- en reparatiewerkzaamheden aan het ge- opende toestel mogen alleen door een vakman worden uitge voerd. Alvorens het toestel te openen altijd eerst de net- stekker uitpluggen. Klantenservice Om onnodige kosten voor gebruikmaking van de klantenser- vice te vermijden, moet u bij storingen eerst controleren of het geen bedieningsfout is en of dat de zekering in de zeke- ringkast is omgeklapt. Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. Deze num- mers vindt in de buurt van de twee wateraansluitingen van de boiler. Afvoer van afval Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU gel- dige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantievoorwaarden Op dit apparaat zijn de door onze landelijke dealer afgege- ven garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de speciaalzaak waar u het ap- paraat hebt aangeschaft, of rechtstreeks bij onze landelijke dealer. Bovendien zijn de garantievoorwaarden ook te vin- den op het internet op het aangegeven webadres. Om aan- spraak te kunnen maken op de garantie, dient in elk geval het bewijs van aankoop te worden overlegd. Wijzigingen voorbehouden.10/15BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.siemens-homeappliances.com 9001155289 Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG Manufactured by BSH Hausgeräte GmbH under Trademark License of Siemens AG Fabriqué par BSH Hausgeräte GmbH titulaire des droits d’utilisation de la marque Siemens AG Prodotto da BSH Hausgeräte GmbH in quanto licenziatario del marchio di Siemens AG Gefabriceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
