MANUALE UTENTE DO10802 SIEMENS

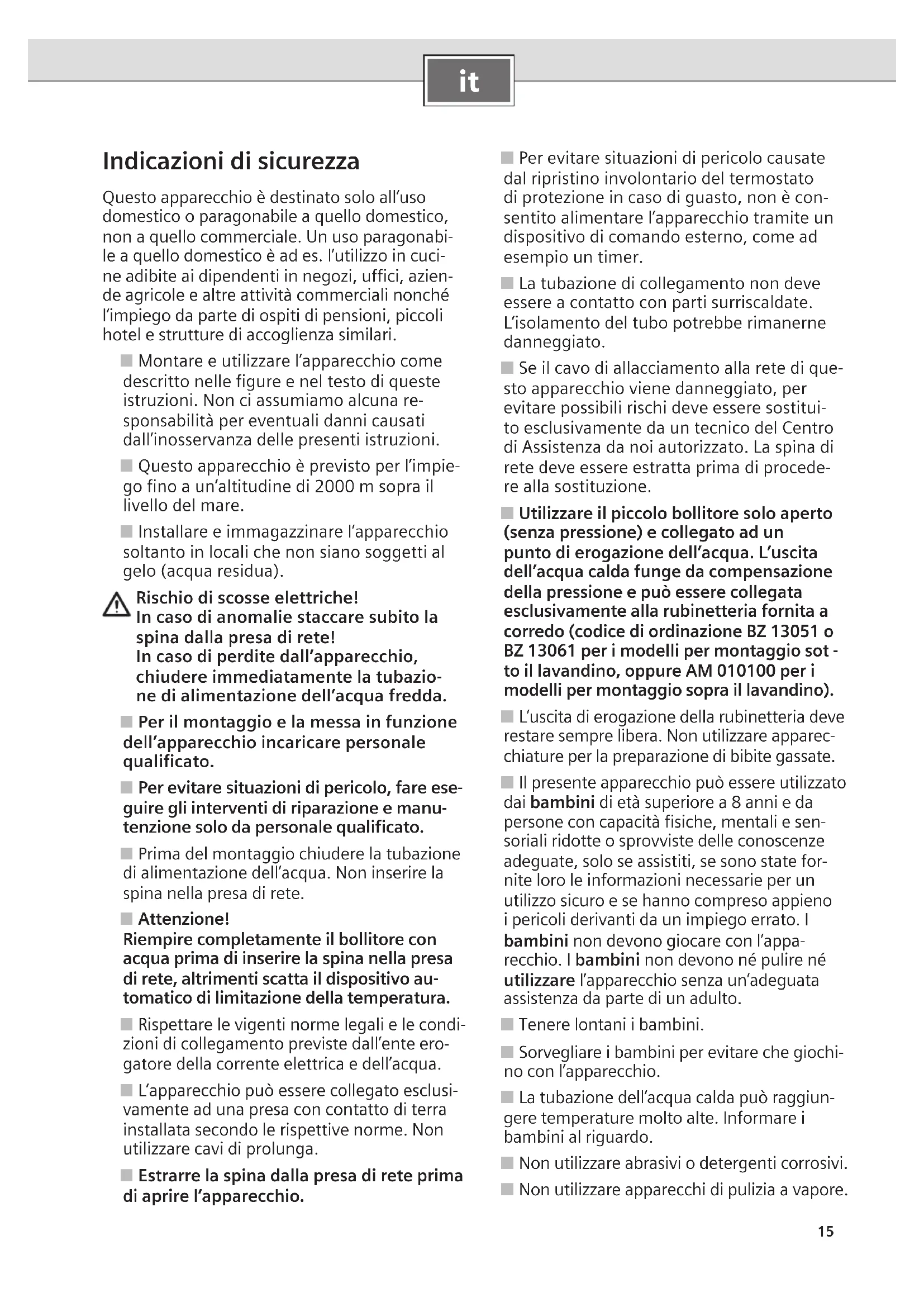

Indicazioni di sicurezza Questo apparecchio è destinato solo all’uso domestico o paragonabile a quello domestico, non a quello commerciale. Un uso paragonabi- le a quello domestico è ad es. l’utilizzo in cuci- ne adibite ai dipendenti in negozi, uffici, azien- de agricole e altre attività commerciali nonché l’impiego da parte di ospiti di pensioni, piccoli hotel e strutture di accoglienza similari. ■ Montare e utilizzare l’apparecchio come descritto nelle figure e nel testo di queste istruzioni. Non ci assumiamo alcuna re- sponsabilità per eventuali danni causati dall’inosservanza delle presenti istruzioni. ■ Questo apparecchio è previsto per l’impie- go fino a un’altitudine di 2000 m sopra il livello del mare. ■ Installare e immagazzinare l’apparecchio soltanto in locali che non siano soggetti al gelo (acqua residua). Rischio di scosse elettriche! In caso di anomalie staccare subito la spina dalla presa di rete! In caso di perdite dall’apparecchio, chiudere immediatamente la tubazio- ne di alimentazione dell’acqua fredda. ■ Per il montaggio e la messa in funzione dell’apparecchio incaricare personale qualificato. ■ Per evitare situazioni di pericolo, fare ese- guire gli interventi di riparazione e manu- tenzione solo da personale qualificato. ■ Prima del montaggio chiudere la tubazione di alimentazione dell’acqua. Non inserire la spina nella presa di rete. ■ Attenzione! Riempire completamente il bollitore con acqua prima di inserire la spina nella presa di rete, altrimenti scatta il dispositivo au- tomatico di limitazione della temperatura. ■ Rispettare le vigenti norme legali e le condi- zioni di collegamento previste dall’ente ero- gatore della corrente elettrica e dell’acqua. ■ L’apparecchio può essere collegato esclusi- vamente ad una presa con contatto di terra installata secondo le rispettive norme. Non utilizzare cavi di prolunga. ■ Estrarre la spina dalla presa di rete prima di aprire l’apparecchio. ■ Per evitare situazioni di pericolo causate dal ripristino involontario del termostato di protezione in caso di guasto, non è con- sentito alimentare l’apparecchio tramite un dispositivo di comando esterno, come ad esempio un timer. ■ La tubazione di collegamento non deve essere a contatto con parti surriscaldate. L’isolamento del tubo potrebbe rimanerne danneggiato. ■ Se il cavo di allacciamento alla rete di que- sto apparecchio viene danneggiato, per evitare possibili rischi deve essere sostitui- to esclusivamente da un tecnico del Centro di Assistenza da noi autorizzato. La spina di rete deve essere estratta prima di procede- re alla sostituzione. ■ Utilizzare il piccolo bollitore solo aperto (senza pressione) e collegato ad un punto di erogazione dell’acqua. L’uscita dell’acqua calda funge da compensazione della pressione e può essere collegata esclusivamente alla rubinetteria fornita a corredo (codice di ordinazione BZ 13051 o BZ 13061 per i modelli per montaggio sot - to il lavandino, oppure AM 010100 per i modelli per montaggio sopra il lavandino). ■ L’uscita di erogazione della rubinetteria deve restare sempre libera. Non utilizzare apparec- chiature per la preparazione di bibite gassate. ■ Il presente apparecchio può essere utilizzato dai bambini di età superiore a 8 anni e da persone con capacità fisiche, mentali e sen- soriali ridotte o sprovviste delle conoscenze adeguate, solo se assistiti, se sono state for- nite loro le informazioni necessarie per un utilizzo sicuro e se hanno compreso appieno i pericoli derivanti da un impiego errato. I bambini non devono giocare con l’appa- recchio. I bambini non devono né pulire né utilizzare l’apparecchio senza un’adeguata assistenza da parte di un adulto. ■ Tenere lontani i bambini. ■ Sorvegliare i bambini per evitare che giochi- no con l’apparecchio. ■ La tubazione dell’acqua calda può raggiun- gere temperature molto alte. Informare i bambini al riguardo. ■ Non utilizzare abrasivi o detergenti corrosivi. ■ Non utilizzare apparecchi di pulizia a vapore.16

Congratulazioni per l’acquisto di questo apparecchio del no-stro marchio Siemens. Avete acquistato un prodotto di alta qualità di cui sarete molto soddisfatti.Leggere attentamente queste istruzioni per il montaggio e per l’uso prima della messa in servizio, quindi conser-varle con cura! Montaggio (per il tecnico) Disimballaggio ■ Controllare che l’apparecchio nuovo non presenti danni dovuti al trasporto! ■ Smaltire il materiale d’imballaggio e, quando necessario, l’apparecchio usato nel rispetto delle norme ambientali.Montare il piccolo bollitore ad accumulo come mostrato nelle figure. Rispettare le avvertenze riportate nel testo.Le figure si trovano nelle pagine centrali delle istruzioni per l‘uso.

Volume della consegna/ingombri Modello per montaggio sotto il lavandino DO10702

Allacciamento dell’acqua ■ Attenzione!Il rubinetto esistente non deve essere calcificato. Una portata ridotta può distruggere il piccolo bollitore.

Montaggio a parete ■ In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Allacciamento dei tubi flessibili ■ Inserire la guarnizione. ■ Applicare il dado a risvolto sulla filettatura e avvitarlo a mano. ■ Stringere a fondo i collegamenti a vite, tenendo fermo il manicotto filettato sul bollitore con una chiave. Non ingrassare la filettatura! ■ Dopo alcune procedure di riscaldamento, stringere di nuovo i collegamenti a vite.I manicotti filettati di ricambio possono essere richiesti al Servizio Assistenza Clienti. Modello per montaggio sopra il lavandino DO10802

Montaggio a parete ■ In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Collegamento della rubinetteria di miscelazione

Allacciamento dell’acqua ■ Attenzione!Il rubinetto esistente non deve essere calcificato. Una portata ridotta può distruggere il piccolo bollitore. ■ Applicare i tubi di collegamento nella rubinetteria di miscelazione. ■ Agganciare il bollitore ad accumulo. ■ Avvitare i tubi di collegamento con il bollitore e la rubinet-teria di miscelazione. ■ Utilizzando una chiave, tenere fermo il manicotto filettato che si trova al bol-litore ad accumulo. Non applicare lubrificante sulla filettatura!

Messa in esercizio Allacciamento elettrico ■ Importante: non inserire ancora la spina nella presa di rete! Solo DO10702: ■ Aprire la valvola angolare. ■ Riempire completamente l’apparecchio con acqua. ■ Regolare la portata alla valvola di regolazione ad angolo: Apparecchio da 10 litri: 10 l/min = 1 l in 6 secondiSolo DO10802: ■ Regolare la portata alla vite strozzatrice della rubinetteria di miscelazione.:Apparecchio da 10 litri: 10 l/min = 1 l in 6 secondi ■ A questo punto è possibile inserire la spina nella presa di rete. Controllo della procedura di riscaldamento ■ Ruotare il selettore rotante su «III» (ca. 85 °C). ■ Controllare il processo di riscaldamento fino a quando la spia di controllo si sarà spenta.Tempo di riscaldamento:Apparecchio da 10 litri: 25–35 minuti ■ Controllare la temperatura. ■ Attenzione: se la limitazione di sicurezza della temperatura ha spento il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto dell’acqua calda e fare scorrere ca. 4 litri di acqua, quindi reinserire la spina nella presa di rete.Ora l’apparecchio è di nuovo pronto per l’uso. Limitazione della temperatura dell’acqua La temperatura dell’acqua sanitaria del piccolo bollitore ad accumulo può essere meccanicamente limitata al livello «I» (ca. 40 °C) oppure al livello «e» (ca. 60 °C).Per indicazioni relative alla limitazione della temperatura, vedasi il manuale delle Istruzioni per l’uso.Risparmio di energia ■ Portare il selettore rotante nella posizione «e». ■ Consegnare all’utente il manuale di istruzioni per l’uso e il montaggio e spiegargli il funzionamento dell’apparecchio.17

Utilizzo (per il cliente) ■ Prima di utilizzare l’apparecchio, leggere attentamente queste istruzioni per l’uso! ■ Importante: non esporre mai l’apparecchio al gelo! Rischio di scosse elettriche!In caso di anomalie staccare subito la spina dalla presa di rete!In caso di perdite dall’apparecchio, chiudere imme-diatamente la tubazione di alimentazione dell’acqua fredda.Leggere attentamente e osservare le istruzioni di sicurezza dettagliate all’inizio di questo manuale d’istruzioni! Azionamento Il piccolo bollitore scalda ed accumula acqua potabile fino a ca. 85 °C. ■ L’uscita di erogazione dell’acqua calda del piccolo bollitore ad accumulo funge anche da compensazione della pres sione e può essere collegata esclusivamente alla rubi net teria a pressione atmosferica BZ 13051 o BZ 13061 (mo del lo per mon taggio sotto il lavandino) oppure AM 010100 (modello per montaggio sopra il lavandino). Impostazione della temperatura dell’acqua ■ La temperatura dell’acqua sanitaria può essere limitata a ca. 40 °C (posizione «I») oppure ca. 60 °C (posi zione «e»).Azionando il selettore rotante viene acceso anche il riscaldamento.Posizione: acqua fredda protezione antigelo ca. 40 °C (leggera tacca d’arresto) posizione per risparmio energetico ca. 60 °C (leggera tacca d’arresto) III acqua bollente ca. 85 °CDurante la fase del riscaldamento, la spia di controllo si illu-mina e dall’uscita di erogazione del rubinetto gocciola acqua di espansione.Temperature alte comportano una maggiore formazione di calcare nell’apparecchio.Consiglio: per un impiego economico dell’apparecchio e per ridurre la formazione di calcare, posizionare il selettore rotante su «e». Dati technici Modello DO10702 DO10802Potenza nominale [kW] 2,2 2,2 Contenuto nominale [l] 10,0 10,0 Quantità di acqua miscelata a 40 °C (15 °C/65 °C) / (15 °C/85 °C) [l] 19/28 19/28 Regolazione continua della temperatura fino a [°C] 85 85 Consumo in stand-by a 65 °C/24 h [kWh/d] 0,3 0,3 Allacciamento elettrico [V] 220 – 240 220 – 240 Tempo di riscaldamento a 60 °C (temperatura acqua di alimentazione 12 °C) [min] 16 16 Protezione [A] 10 10 Attacco dell’acqua [mm (")] 17,2 (G 3/8 A) 21,3 (G 1/2 A) Portata massima [l/min] 10 10 Lunghezza del cavo [m] 0,7 0,7 Dimensioni (altezza x larghezza x profondità) [mm] 460 x 295 x 285 461 x 295 x 285 Peso con carico di acqua [kg] 13,7 13,7 Classe di efficienza energetica AAProfilo di carico XXS XXS Consumo energetico annuo [kWh] 486 490 Consumo di corrente giornaliero [kWh] 2,360 2,410 Livello di potenza sonora [dB] 15 15 Efficienza energetica per la produzione di acqua calda [%] 36,5 35,918

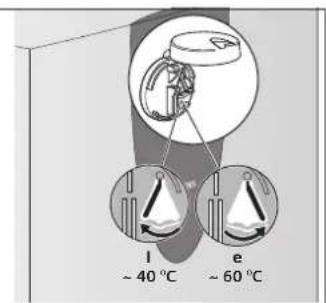

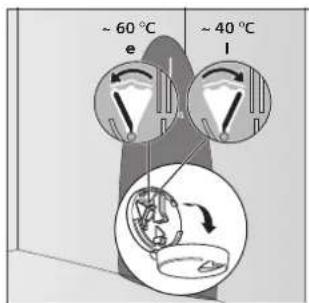

Limitazione della temperatura dell’acqua Per evitare di scottarsi con l’acqua bollente è consigliabile limitare la temperatura dell’acqua calda sanitaria: ■ Regolare il selettore rotante su «●». ■ Aprire la copertura del selettore rotante. ■ Selezionare «I» = ca. 40 °C oppure «e» = ca. 60 °C. ■ Chiudere la copertura del selettore. ~ 60 °C ~ 40 °C

~ 40 °C ~ 60 °C DO..8.. DO..7.. Spegnimento ■ Portare il selettore rotante su «●». Il riscaldamento è disattivato. Pulizia Non utilizzare abrasivi o detergenti corrosivi. Non utilizzare apparecchi di pulizia a vapore. ■ Pulire la superficie esterna dell’apparecchio con un deter- gente delicato. Rimozione dei depositi di calcare ■ Pulire il tubo di erogazione del rubinetto con normali agenti decalcificanti o con aceto. ■ Per l’uso degli agenti decalcificanti, attenersi alle rispettive avvertenze del produttore. Se l’acqua dovesse scorrere a pressione visibilmente ridotta anche quando il rubinetto è completamente aperto, sarà indi spensabile far eliminare i depositi di calcificazione dal bollitore e dal rubinetto incaricando personale qualificato. In caso con tra rio, è possibile che si sviluppino pericolosi livelli di pressione. Anomalie Se l’acqua non viene più riscaldata occorre posizionare il selettore rotante su «e», estrarre la spina dalla presa di rete, aprire il rubinetto dell’acqua calda e fare scorrere ca. 4 litri di acqua. Quindi reinserire la spina nella presa di rete. Gli interventi di manutenzione e riparazione ad apparec- chio aperto devono essere eseguiti solo da personale qualificato. Estrarre la spina dalla presa di rete prima di aprire l’apparecchio. Assistenza Clienti Al fine di evitare spese inutili dovute ad interventi dell’Assi- stenza Clienti, in caso di anomalie accertarsi prima che non ci sia stato un errore operativo o che non sia scattata la val- vola di sicurezza dell’impianto domestico. Quando si contatta il servizio di assistenza clienti indicare sempre il codice (E) e il numero di fabbricazione (FD) del proprio apparecchio. Questi numeri sono riportati vicino ai due manicotti per l’allacciamento dell’acqua del bollitore. Smaltimento Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electri- cal and electronic equipment – WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Per maggiori informazioni sullo smaltimento, con- tattare il rivenditore specializzato.. Condizioni di garanzia Per questo apparecchio valgono le condizioni di garanzia offerte dal nostro rappresentante estero nella nazione in cui l’apparecchio stesso viene acquistato. E’ possibile richiedere in qualunque momento le condizioni di garanzia al rivendi- tore presso il quale è stato acquistato l’apparecchio, oppure direttamente al nostro rappresentante estero locale. Le con- dizioni di garanzia sono disponibili anche in Internet all’indi- rizzo Web specificato. Per il riconoscimento della garanzia è necessario in ogni caso presentare il documento comprovan- te l’acquisto. Con riserva di modifiche.19
