DE18401 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Chaudière à gaz murale, puissance nominale de 24 kW, rendement énergétique élevé.
Type de Combustible	Gaz naturel ou propane.
Dimensions	Dimensions compactes pour un montage mural, facilitant l'installation dans des espaces réduits.
Utilisation	Chauffage central et production d'eau chaude sanitaire.
Entretien	Entretien annuel recommandé par un professionnel pour garantir le bon fonctionnement et la sécurité.
Réparation	Réparations à effectuer par un technicien agréé pour éviter tout risque.
Sécurité	Équipée de dispositifs de sécurité pour éviter les fuites de gaz et les surchauffes.
Informations Générales	Garantie constructeur de 2 ans, conformité aux normes européennes de sécurité.

FOIRE AUX QUESTIONS - DE18401 SIEMENS

Que faire si ma chaudière SIEMENS DE18401 ne démarre pas ?

Vérifiez que l'alimentation électrique est bien connectée et fonctionnelle. Assurez-vous également que le thermostat est réglé correctement et que le niveau d'eau est suffisant.

Comment réinitialiser ma chaudière SIEMENS DE18401 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes.

Que signifient les codes d'erreur affichés sur ma chaudière ?

Les codes d'erreur indiquent des dysfonctionnements spécifiques. Consultez le manuel d'utilisation pour identifier le code et suivre les recommandations de dépannage.

Comment purger les radiateurs connectés à ma chaudière ?

Utilisez une clé de purge pour ouvrir les vannes de purge sur chaque radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la vanne.

Quelle est la pression idéale pour ma chaudière SIEMENS DE18401 ?

La pression idéale se situe généralement entre 1 et 1,5 bar lorsque la chaudière est froide. Vérifiez le manomètre et ajustez si nécessaire.

Que faire si ma chaudière émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer une accumulation de calcaire ou un problème de circulation. Il est recommandé de faire appel à un professionnel pour un diagnostic.

Comment nettoyer le filtre de ma chaudière SIEMENS DE18401 ?

Débranchez la chaudière et ouvrez le compartiment du filtre. Retirez-le, nettoyez-le sous l'eau courante et laissez-le sécher avant de le remettre en place.

Quand dois-je faire l'entretien de ma chaudière ?

Il est recommandé de faire un entretien annuel pour garantir un fonctionnement optimal et prolonger la durée de vie de votre chaudière.

Ma chaudière fuit, que dois-je faire ?

Coupez l'alimentation en eau et en électricité de la chaudière. Contactez un technicien qualifié pour identifier et réparer la fuite.

Puis-je installer moi-même la chaudière SIEMENS DE18401 ?

Il est fortement recommandé de faire installer la chaudière par un professionnel qualifié pour garantir la sécurité et le respect des normes en vigueur.

MODE D'EMPLOI DE18401 SIEMENS

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Consignes de sécurité

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

N'ouvrez jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.

Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.

■e chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.

- 'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.

Exenaphé conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

Afin de respecter les prescriptions de sécurité applicables, l'installation doit comporter un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3mm minimum.

Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).

La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).

Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.

■e chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.

installez le chauffe-eau uniquement dans un local exempt de gel.

Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau !

Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.

Pratiquez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.

Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.

Montage

Déballage/enlèvement du capot

Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.

- liminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

Préparation du montage

Important : N'utilisez que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées !

Coupez l'arrivée d'eau. Le raccord électrique (câble de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.

Montage mural

Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.

- écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.

La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.

Raccordement de l'eau

Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.

Branchement électrique/montage

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40 mm dans l'appareil.

Mise en service/informations supplémentaires

L'appareil est conforme à la norme CEI 61000-3-12.

Première mise en service

Réenclencher les fusibles.

- égler la température.

Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).

Astuce : si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.

■ors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A).

- expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enle-vez le limiteur de débit.

Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation :

Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonctions erronées.

Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.

Affichage de statut sur l'appareil

DEL	Statut de l'appareil
Désactivée	Désactivé
Allumée	Mise en service
Clignotement lent (1/s)	L'appareil chauffe
Clignotement rapide (4/s)	La température réglée n'est pas obtenue (le débit d'eau pour la puissance de raccordement est trop élevée).

Données techniques

		DE 18401 DE 2	1401 DE 24401	DE 27401
Puissance nominale	[kW] 18 21 2	4 27
Tension nominale	[V] 400 400	400 400
Protection par fusibles	[A] 32 32 40	40
Section de câble minimale	[mm2]	4	4	6	6
Débit d'eau chaude pour puissance nominale pour une augmentation de température de
12 °C à 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C à 60 °C [l/min] 5,4 6,3 7,2 7,6
Débit à l'enclenchement	[l/min] 2,6 2,6 2,6
Pression d'écoulement à l'enclenchement *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Température maximale admissible à l'entrée	[°C]	20 20 20 20
Impédance de secteur maximale sur le lieu de raccordement	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Lui ajouter la perte de pression au mitigeur

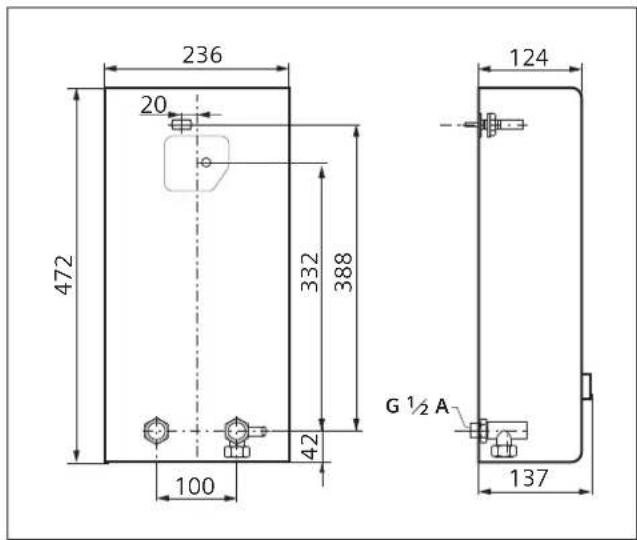

236 20 472 332 388 100 42 124 G ½ A 137

Accessoires spéciaux

■ Tuyauterie de montage en kit BZ 45U20 : permet d'utiliser le chauffe-eau sous l'évier
■ Commutateur prioritaire (relais de délestage brusque) BZ 45L20 : pour l'exploitation avec commutation prioritaire
Kit de montage BZ 45K23 : pour une installation sur crépi

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation !

Consignes de sécurité

Let appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habitats similaires.

Danger de choc électrique ! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

Beul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

les réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers.

J'installer le chauffe-eau instantané que dans un local exempt de gel.

l'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité.

■enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

■e mitigeur et le tuyau d'eau chaude peuvent devenir chauds.

En cas de panne, désenclencher immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.

Votre nouvel appareil

Le chauffe-eau à commande électronique réchauffe l'eau circulant dans l'appareil

Utilisation de l'appareil

La température de l'eau chaude peut être réglée en continu sur le chauffe-eau à commande électronique:

min max

réglage pour un lavabo réglage pour une douche

Pour obtenir des températures élevées ou des débits importants, si une batterie thermostatique est mise en oeuvre, il est recommandé de choisir les réglages suivants :

nettoyage de la vaisselle

nettoyage des sols

Robinet d'eau chaude ouvert.

L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert. Fermez le robinet d'eau et l'appareil s'éteint à nouveau. La température de l'eau à la sortie varie en fonction d'une éventuelle modification de la température de l'eau à l'entrée.

Pour hausser la température de l'eau

min max

Si la température de l'eau n'est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d'eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauffer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit.

Pour diminuer la température de l'eau

Mise en service suite à une coupure d'eau

Mettre l'appareil sans tension (désenclencher les fusibles dans l'installation domestique).

- laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échappé de la conduite.

Réenclencher les fusibles.

L'appareil est prêt à fonctionner.

Economies d'énergie

Régler la température de l'eau chaude directement au niveau du chauffe-eau.

L'addition d'eau froide lorsque la température de l'eau fournie par l'appareil est trop élevée constitue un gaspillage inutile d'eau et d'énergie.

La température d'exploitation la plus rentable pour l'appareil est de 40 °C (position du sélectionneur de température ).

Nettoyage

Essuyez l'appareil uniquement avec un chiffon humide. N'utilisez aucun détergent abrasif ou récurant.

Service après-vente

Si vous contactez le service après-vente, veuillez indiquer le n° E et le n° FD de votre appareil. Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.

En cas de panne que faire ?

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.

Panne Cause Remède Qui ?
Débit trop faible de l'eau. Le crible du	robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
	Le crible du bloc chauffant est bouché.	Faire nettoyer le crible par un technicien spécialisé.	Technicien spécialisé
La température de l'eau réglée n'est pas obtenue.	Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat.	Régler la température sur le chauffe-eau instantané à « max ».	Client
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Réduire le débit sur le robinet d'eau.	Client
		Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utiliser un plus petit	Technicien spécialisé
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée permise.	Technicien spécialisé
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utiliser un plus petit	Technicien spécialisé
De l'eau froide coule brièvement. La	détection d'air dans l'appareil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante.	Le chauffe-eau instantané se met en marche automatiquement après quelques secondes.	Automatique du chauffe-eau instantané
Hivérisation :La température de sortie désirée n'est plus obtenue en hiver.	La température d'arrivée a baissé. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.		Client
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Panne de courant ou première mise en service.	Purge de démarrage :ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute).L'appareil commence ensuite à chauffer (sécurité).Si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.	Client

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Élimination

Cet appareil est marqué selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil four-nira les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.

fr

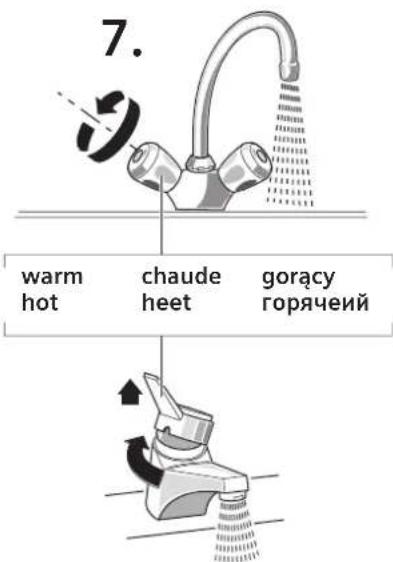

Purger pendant une minute!
