GEBRUIKSAANWIJZING DE18401 SIEMENS

Gedurende één minuut ontluchten.

Monteer de doorstroomgeiser zoals beschreven in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Veiligheidsvoorschriften

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddellijk uit.

Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

Open het apparaat nooit zonder eerst de stroomtoe- voer naar het apparaat onderbroken te hebben.

De geldende wettelijke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen.

De doorstroomgeiser is een apparaat van isolatieklasse en moet worden geaard.

Het apparaat moet duurzaam aan vast geïnstalleerde leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen.

/ogrechtigwaterleidingen kunnen de aanwezigheid van een aardleiding ten onrechte aannemelijk maken.

Dm aan de geldende veiligheidsvoorschriften te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet minstens 3 mm bedragen.

De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik.

Armaturen moeten zijn goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.

Sluit de doorstroomgeiser alleen op een koudwaterleiding aan.

De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

Installeer de doorstroomgeiser alleen in een vorstvrije ruimte.

Maak de elektrische aansluitkabel vóór de montage spanningsloos en sluit de watertoevoer af.

/oor de elektrische aansluiting pas na de wateraansluiting uit.

Maak in de achterwand alleen de openingen die voor de montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten.

- spanningvoerende delen mogen na de montage niet meer aanraakbaar zijn.

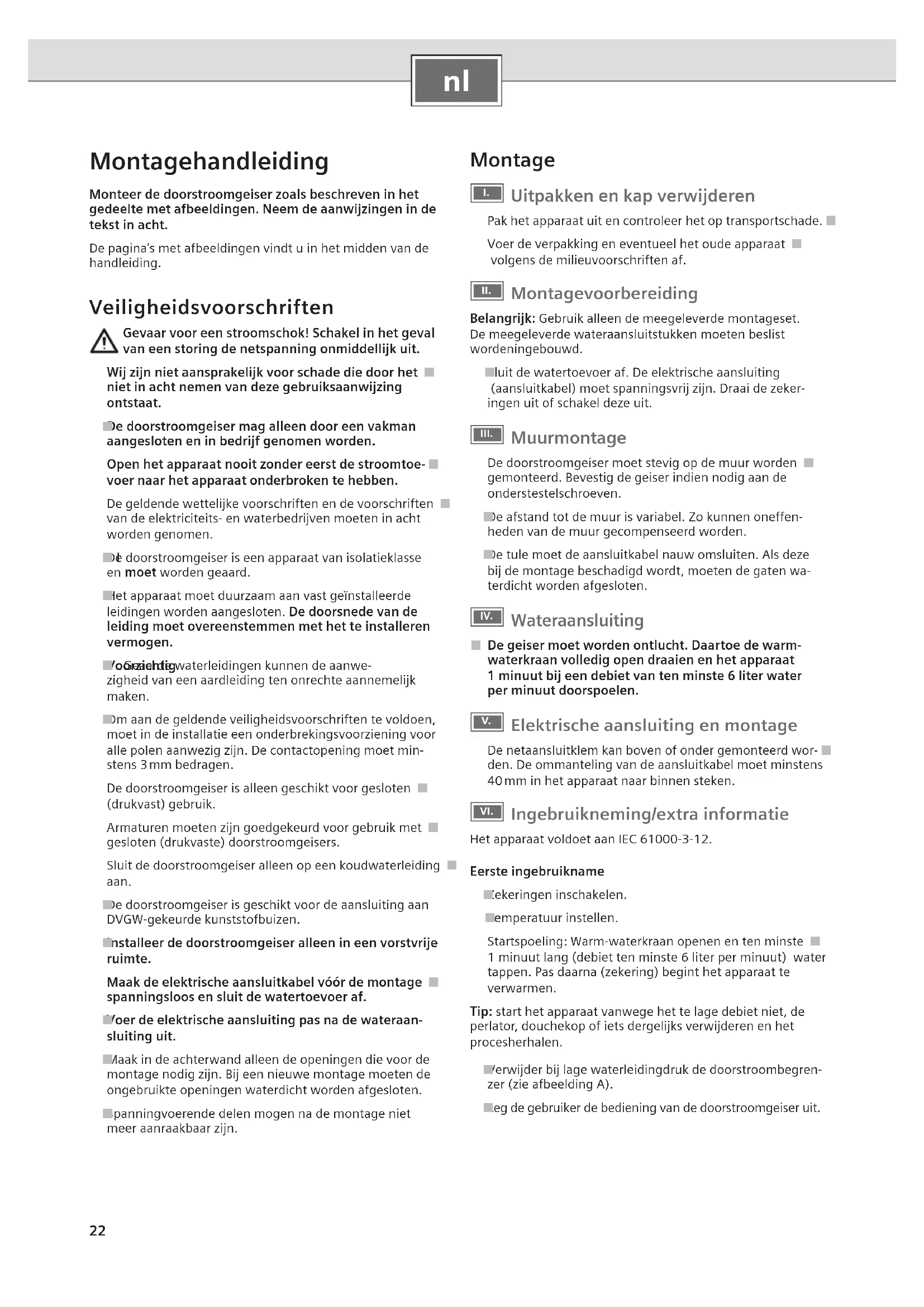

Montage

I. Uitpakken en kap verwijderen

Pak het apparaat uit en controleer het op transportschade.

Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

II. Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken moeten beslist wordeningebouwd.

- luit de watertoevoer af. De elektrische aansluiting (aansluitkabel) moet spanningsvrij zijn. Draai de zekeringen uit of schakel deze uit.

III. Muurmontage

De doorstroomgeiser moet stevig op de muur worden gemonteerd. Bevestig de geiser indien nodig aan de onderstestelschroeven.

De afstand tot de muur is variabel. Zo kunnen oneffenheden van de muur gecompenseerd worden.

De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage beschadigd wordt, moeten de gaten waterdicht worden afgesloten.

IV. Wateraansluiting

De geiser moet worden ontlucht. Daartoe de warmwaterkraan volledig open draaien en het apparaat 1 minuut bij een debiet van ten minste 6 liter water per minuut doorspoelen.

v. Elektrische aansluiting en montage

De netaansluitklem kan boven of onder gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40 mm in het apparaat naar binnen steken.

vi. Ingebruikneming/extra informatie

Het apparaat voldoet aan IEC 61000-3-12.

Eerste ingebruikname

■Tekeringen inschakelen.
emperatuur instellen.

Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.

Tip: start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het procesherhalen.

Verwijder bij lage waterleidingdruk de doorstroombegrenzer (zie afbeelding A).
-eg de gebruiker de bediening van de doorstroomgeiser uit.

Als de doorstroomgeiser op grond van een te lage waterdruk in uw huisinstallatie onvoldoende doorstro-ming bereikt, dient u de doorstroombegrenzer te verwijderen.

Voorrangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag: Voor het gebruik met voorrangschakeling is een speciaal lastafworprelais BZ 45L20 (speciaal toebehoren) vereist. Andere, reeds aanwezige lastafworprelais, met uitzondering van elektronische lastafworprelais, kunnen tot storingen leiden.

Bij gebruik met het lastafworprelais moet de regelingselektronica gecodeerd worden.

Statusindicatie in het apparaat

LED	Apparaatstatus
Uit	Uit
Brandt	Stand-by
Langzaam knipperen (1/s)	Apparaat verwarmt
Snel knipperen (4/s)	Ingestelde temperatuur wordt niet bereikt(waterdoor-stroming voor het aansluit-vermogen te hoog).

Technische gegevens

		DE 18401 DE 2	1401 DE 24401	DE 27401
Nominaal vermogen	[kW] 18 21 2	4 27
Nominale spanning	[V] 400 400	400 400
Zekering	[A] 32 32 40	40
Minimale leidingdiameter	[mm2]	4	4	6	6
Warmwaterhoeveelheid bij nominaal vermogenbij temperatuurverhoging van
12 °C naar 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C naar 60 °C [l/min] 5,4 6,3 7,2 7,6
Inschakelhoeveelheid	[l/min] 2,6 2	6 2,6 2,6
Inschakelstroomdruk *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Toepassingsbereik in waterSpecifieke elektrische weerstand bij 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximaal toegestane toevoertemperatuur	[°C]	20 20 20 20
Maximale netimpedantie op aansluitplaats	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Hierbij komt nog de drukdaling aan de mengkraan

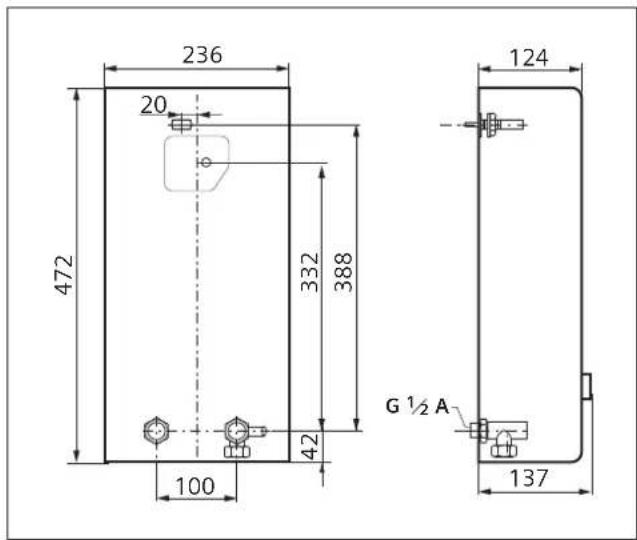

236 20 472 332 388 100 42 G ½ A 124 137

Speciaal toebehoren

Buismontageset BZ 45U20: voor gebruik van de doorstroomgeiser als onderbouwtoestel
■ Voorrangschakelaar (lastafworprelais) BZ 45L20: voor het gebruik met voorrangschakeling
■ Montageset BZ 45K23: voor opbouwinstallatie

Gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor in de huishouding of voor huishoudelijke, niet commerciële toepassingen. Huishoudelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden.

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddellijk uit.

Vij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

Separaties mogen alleen door een vakman worden uitgevoerd om gevaren te voorkomen.

De doorstroomgeiser moet in een vorstvrije ruimte geïnstalleerd worden.

aat personen (ook kinderen) met verminderde lichamelijke, zintuiglijke waarnemings- of geestelijke vermogens of met gebrekkige ervaring en kennis het apparaat niet bedienen, tenzij zij onder toezicht staan of geïnstrueerd zijn ten aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.

Houd kinderen uit de buurt van het apparaat. Houd toe-zicht op kinderen om te voorkomen dat zij met het apparaat spelen.

De mengkraan en de warmwaterbuis kunnen heet worden.

schakel in het geval van een storing de zekeringen onmiddellijk uit. Sluit bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer. Laat de storing uitsluitend door door de klantenservice of een erkend bedrijf verhelpen.

Uw nieuwe apparaat

De elektronische geiser verwarmt het water, terwijl dit door het toestel stroomt.

Zo bedient u het doorstroom heetwaterapparaat

De haarwatertemperatuur kan op de elektronische geiser traploos ingesteld worden:

min max

wastafel douche

Bij gebruik van een thermostaatbatterij voor hoge temperaturen of grote hoeveelheden water worden de volgende instellingen geadviseerd:

vaat wassen
schoonmaken

Warmwaterkraan openen.

Het doorstroom heetwaterapparaat schakelt zichzelf in en verwarmt het water zodra de warmwaterkraan wordt geopend. Het apparaat schakelt zichzelf weer uit wanneer u de kraan sluit. Bij wijziging van de instroomtemperatuur wijzigt de uitstroomtemperatuur dienovereenkomstig.

Watertemperatuur hoger maken

min max

Wanneer bij geheel geopende warmwaterkraan geen hogere temperatuur wordt bereikt, stroomt meer water dan het doorstroomtoestel op basis van zijn capaciteit kan verwarmen. In dit geval moet de warmwaterkraan iets worden dichtgedraaid.

Watertemperatuur lager maken

Ingebruikneming nadat het water afgesloten is geweest

Apparaat spanningsloos maken (zekeringen in de meterkastuitschakelen).

De warmwaterkraan openen totdat alle lucht uit de leiding is verdwenen.

■Tekeringen weer inschakelen.

Het apparaat is klaar voor gebruik.

Energiebesparing

Stel de gewenste warmwatertemperatuur rechtstreeks op het doorstroomtoestel in.

Het toevoegen van koud water bij te heet water uit de kraan verbruikt onnodig water en energie.

Bij ca. 40 °C (temperatuurkiezerstand 📋) wordt het toestel het meest economisch gebruikt.

Reinigen

Het apparaat uitsluitend schoonvegen met een vochtige doek.

Gebruik geen bijtende of schurende reinigingsmiddelen.

Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. U vindt de nummers aan de binnenzijde van de opklapbare bedienings- afscherming van de doorstroomgeiser.

Wat te doen bij een storing?

Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice..

Storing Oorzaak Oplossing Wie
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Klant
	De zeef in het verwarmingsblok is verstopt..	Laat de zeef door een vakman reinigen.	Vakman
De ingestelde watertemperatuur wordt niet bereikt.	De doorstroomgeiser is op een thermostaatmengkraan aangesloten.	Stel de temperatuur op de door-stroomgeiser in op „max“.	Klant
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Verminder de doorstroming met de waterkraan.	Klant
		Door een vakman:Laat de doorstro-ming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe	Vakman
Het water wordt niet voldoende warm.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controleren.	Klant
	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman contro-leren. Controleer de toegestane toevoertemperatuur.	Vakman
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Door een vakman:Laat de doorstro-ming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe	Vakman
Er stroomt gedurende korte tijd koud water.	De luchtherkenning in het appa-raat herkent lucht in het water en schakelt het verwarmingsvermo-gen voor korte tijd uit.	De doorstroomgeiser gaat na en-kele seconden automatisch weer in bedrijf.	Automaat in door-stroomgei-ser
Winterbedrijf: De gewenste uit-looptemperatuur wordt in de win-ter niet meer bereikt.	De toevoertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur wordt bereikt.	Klant
Het apparaat start (verwarmt) niet, er stroomt geen warm water.	Stroomuitval of eerste ingebruikname.	Startspoeling:Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.Start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen.	Klant

Neem contact op met de klantenservice als de storing niet kon worden verholpen.

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie.

Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijsnodig.

Wijzigingen voorbehouden.
