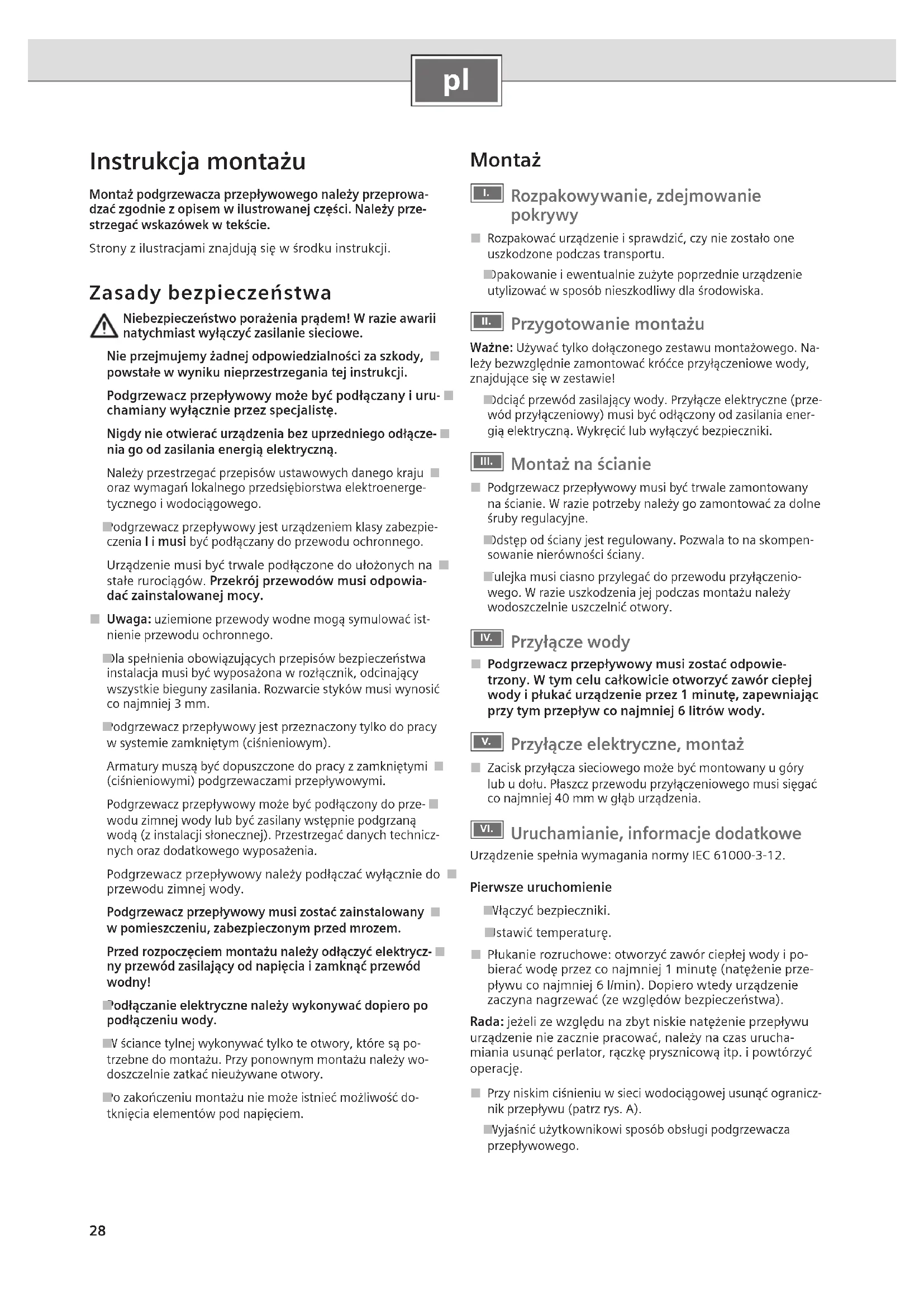

Instrukcja montażu Montaż podgrzewacza przepływowego należy przeprowa-dzać zgodnie z opisem w ilustrowanej części. Należy prze-strzegać wskazówek w tekście.Strony z ilustracjami znajdują się w środku instrukcji. Zasady bezpieczeństwa Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.Nie przejmujemy żadnej odpowiedzialności za szkody, ■powstałe w wyniku nieprzestrzegania tej instrukcji.Podgrzewacz przepływowy może być podłączany i uru- ■chamiany wyłącznie przez specjalistę.Nigdy nie otwierać urządzenia bez uprzedniego odłącze- ■nia go od zasilania energią elektryczną.Należy przestrzegać przepisów ustawowych danego kraju ■oraz wymagań lokalnego przedsiębiorstwa elektroenerge-tycznego i wodociągowego.Podgrzewacz przepływowy jest urządzeniem klasy zabezpie- ■czenia I i musi być podłączany do przewodu ochronnego.Urządzenie musi być trwale podłączone do ułożonych na ■stałe rurociągów. Przekrój przewodów musi odpowia-dać zainstalowanej mocy. Uwaga: ■ uziemione przewody wodne mogą symulować ist- nienie przewodu ochronnego.Dla spełnienia obowiązujących przepisów bezpieczeństwa ■instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm.Podgrzewacz przepływowy jest przeznaczony tylko do pracy ■w systemie zamkniętym (ciśnieniowym).Armatury muszą być dopuszczone do pracy z zamkniętymi ■(ciśnieniowymi) podgrzewaczami przepływowymi.Podgrzewacz przepływowy może być podłączony do prze- ■wodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych technicz-nych oraz dodatkowego wyposażenia.Podgrzewacz przepływowy należy podłączać wyłącznie do ■przewodu zimnej wody.Podgrzewacz przepływowy musi zostać zainstalowany ■w pomieszczeniu, zabezpieczonym przed mrozem.Przed rozpoczęciem montażu należy odłączyć elektrycz- ■ny przewód zasilający od napięcia i zamknąć przewód wodny!Podłączanie elektryczne należy wykonywać dopiero po ■podłączeniu wody.W ściance tylnej wykonywać tylko te otwory, które są po- ■trzebne do montażu. Przy ponownym montażu należy wo-doszczelnie zatkać nieużywane otwory.Po zakończeniu montażu nie może istnieć możliwość do- ■tknięcia elementów pod napięciem. Montaż

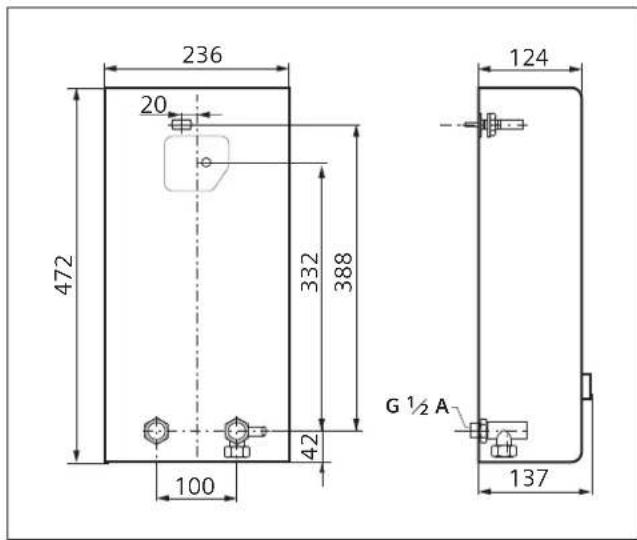

Rozpakowywanie, zdejmowanie pokrywy Rozpakować urządzenie i sprawdzić, czy nie zostało one ■ uszkodzone podczas transportu.Opakowanie i ewentualnie zużyte poprzednie urządzenie ■utylizować w sposób nieszkodliwy dla środowiska. II. Przygotowanie montażu Ważne: Używać tylko dołączonego zestawu montażowego. Na-leży bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie!Odciąć przewód zasilający wody. Przyłącze elektryczne (prze- ■wód przyłączeniowy) musi być odłączony od zasilania ener-gią elektryczną. Wykręcić lub wyłączyć bezpieczniki. III. Montaż na ścianie Podgrzewacz przepływowy musi być trwale zamontowany ■ na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne.Odstęp od ściany jest regulowany. Pozwala to na skompen- ■sowanie nierówności ściany.Tulejka musi ciasno przylegać do przewodu przyłączenio- ■wego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie uszczelnić otwory. IV. Przyłącze wody Podgrzewacz przepływowy musi zostać odpowie- ■ trzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody.

Przyłącze elektryczne, montaż Zacisk przyłącza sieciowego może być montowany u góry ■ lub u dołu. Płaszcz przewodu przyłączeniowego musi sięgać co najmniej 40 mm w głąb urządzenia. VI. Uruchamianie, informacje dodatkowe Urządzenie spełnia wymagania normy IEC 61000-3-12.Pierwsze uruchomienie Włączyć bezpieczniki. ■Ustawić temperaturę. ■ Płukanie rozruchowe: otworzyć zawór ciepłej wody i po- ■ bierać wodę przez co najmniej 1 minutę (natężenie prze-pływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas urucha-miania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Przy niskim ciśnieniu w sieci wodociągowej usunąć ogranicz- ■ nik przepływu (patrz rys. A).Wyjaśnić użytkownikowi sposób obsługi podgrzewacza ■przepływowego.29

Dane techniczne DE 18401 DE 21401 DE 24401 DE 27401Moc znamionowa[kW] 18 21 24 27Napięcie znamionowe[V] 400 400 400 400Zabezpieczenie[A] 32 32 40 40Minimalny przekrój przewodów [mm

]4466Ilość wody ciepłej przy mocy znamionowejprzy podwyższeniu temperaturyod 12 °C do 38 °C [l/min] 9,9 11,6 13,6 13,9od 12 °C do 60 °C [l/min] 5,4 6,3 7,2 7,6Próg włączenia[l/min] 2,6 2,6 2,6 2,6Włączające ciśnienie przepływu *[MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) 0,025 (0,25)Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C[Ωcm]≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300Ciśnienie nominalne [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Maksymalnie dopuszczalna temperatura zasilania[°C] 20 20 20 20Maksymalna impedancja sieci w miejscu podłączenia [Ω] ≤ 0,400 ≤ 0,400 ≤ 0,400 ≤ 0,400

• Należy doliczyć do tego spadek ciśnienia w baterii Wyposażenie dodatkowe Zestaw rurowy ■ BZ 45U20: do stosowania podgrzewacza przepływowego jako urządzenia podstołowego Łącznik priorytetowy (przekaźnik odciążania) ■ BZ 45L20: do pracy w układzie priorytetowymZestaw montażowy ■ BZ 45K23: do instalacji natynkowych

Jeżeli ze względu na za niskie ciśnienie w sieci wodocią-gowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

Układ priorytetowy do kombinacji z zasobnikowymi ter- mami elektrycznymi: Do pracy w układzie priorytetowym konieczny jest spe- cjalny przekaźnik odciążający BZ 45L20 (wyposażenie dodatkowe). Inne, istniejące już przekaźniki odciążania, mogą wykazywać błędy działania (za wyjątkiem elektro-nicznych przekaźników odciążania). Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.

Wskazanie stanu pracy na urządzeniuDioda LED Stan pracy urządzeniawył wyłŚwieci gotowośćmiga powoli (1/s) urządzenie nagrzewa miga szybko (4/s) ustawiona temperatura nie jest osiągana (za duży prze-pływ w stosunku do mocy przyłączeniowej)

Instrukcja obsługi Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi! Zasady bezpieczeństwa To urządzenie jest przeznaczone do stosowania w ■ go- spodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakła-dach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych ho-telach i innych placówkach mieszkaniowych.Niebezpieczeństwo porażenia prądem!W razie awarii natychmiast wyłączyć zasilanie sieciowe.Nie przejmujemy żadnej odpowiedzialności za szkody, ■powstałe w wyniku nieprzestrzegania tej instrukcji.Podgrzewacz przepływowy może być podłączany i uru- ■chamiany wyłącznie przez specjalistę.Aby uniknąć zagrożeń, naprawy mogą być wykonywane ■wyłącznie przez specjalistę.Podgrzewacz przepływowy musi zostać zainstalowany ■w pomieszczeniu, zabezpieczonym przed mrozem.Osoby (również dzieci) o upośledzeniach fizycznych, psy- ■chicznych lub umysłowych albo z niewystarczającym do-świadczeniem i wiedzą nie mogą obsługiwać tego urządze-nia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo.Nie dopuszczać dzieci do urządzenia. Nadzorować dzieci, ■aby zapobiec bawieniu się urządzeniem.Bateria i rura ciepłej wody mogą się bardzo nagrzewać. ■W razie awarii należy natychmiast wyłączyć bezpiecznik. ■W przypadku wystąpienia nieszczelności urządzenia na-tychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzo-wany zakład specjalistyczny. Nowe urządzenie Elektroniczny ogrzewacz przepływowy ogrzewa wodę pod-czas gdy przepływa ona przez urządzenie. Obsługa podgrzewacza przepływowego Temperatura ciepłej wody może być ustawiona bezstopnio-wo na ogrzewaczu elektronicznym:UmywalkaPrysznicW przypadku używania baterii termostatycznej, dla uzyskania wyższych temperatur lub przy większych ilościach zużywanej wody, zaleca się następujące ustawienia, np.:Mycie naczyńSprzątanieZawór ciepłej wody całkowicie otworzyć. ■Podgrzewacz przepływowy włącza się automatycznie i pod-grzewa wodę, jeżeli zawór ciepłej wody jest otwarty. Po za-mknięciu zaworu ciepłej wody urządzenie samo się wyłącza. Przy zmianie temperatury dopływu zmienia się też odpo-wiednio temperatura wypływu. Podwyższanie temperatury wody Jeśli przy maksymalnym odkręceniu kurka nie można uzyskać wyższej temperatury, oznacza to, że przez urządzenie prze-pływa więcej wody, niż ogrzewacz jest zdolny ogrzać. W tym przypadku należy zmniejszyć strumień wody. Obniżanie temperatury wody31

Uruchomienie urządzenia po wyłączeniu dopływu wody Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki ■ w instalacji domowej). Zawór ciepej wody otworzyć na tak długo, aż powietrze ■ wypchnięte zostanie całkowicie z przewodów rurowych. Ponownie włączyć bezpieczniki.

Urządzenie jest gotowe do pracy. Oszczędność energii Preferowaną temperaturę wody należy ustawić bezpo- ■ średnio na ogrzewaczu. Dodatkowe dopuszczanie zimnej wody przy wodzie zbyt gorącej powoduje niepotrzebne zużycie wody i energii. Przy ok 40 °C (ustawienie wybieracza temperatury

urządzenie pracuje najbardziej ekonomicznie. Czyszczenie Urządzenie wycierać wilgotną ściereczką. Nie używać żadnych ostrych, ani szorujących środków czyszczących! Serwis Wzywając serwis należy podać numer E i numer FD posia- danego urządzenia. Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza. Co zrobić w przypadku zakłócenia? Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepo- trzebnego wzywania serwisu. Usterka Przyczyna Środki zaradcze Kto Za mały strumień przepływu wody. Zatkane sitko w zaworze wody lub w głowicy natryskowej. Wyjąć sitko i oczyścić go albo usunąć kamień. Klient Sitko w bloku grzewczym jest zatkane. Zlecić specjaliście oczyszczenie sitka. Specjalista Ustawiona temperatura wody nie jest osiągana. Podgrzewacz przepływowy jest podłączony do baterii termostatycznej. Ustawić temperaturę w podgrzewa- czu przepływowym na „maks.”. Klient Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska tem- peratura wody zimnej na zasilaniu. Zmniejszyć strumień przepływu w baterii. Klient Przez specjalistę: zlecić regulację strumienia przepły- wu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Specjalista Woda nie staje się wystarczająco ciepła. Zadziałał bezpiecznik instalacji domowej. Sprawdzić bezpiecznik instalacji domowej. Klient Zadziałał bezpiecznik samoczynny urządzenia. Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urzą- dzenia. Sprawdzić dopuszczalną temperaturę zasilania. Specjalista Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska tem- peratura wody zimnej na zasilaniu. Przez specjalistę: zlecić regulację strumienia przepły- wu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Specjalista32

Usterka Przyczyna Środki zaradcze Kto Przez chwilę płynie zimna woda. Detekcja powietrza w urządze- niu wykrywa powietrze w wo- dzie i krótkotrwale wyłącza moc grzewczą. Po kilku sekundach podgrzewacz przepływowy automatycznie rozpo- czyna normalną pracę. Automatyka w podgrze- waczu prze- pływowym Praca w zimie: w zimie nie jest już osiągana wy- magana temperatura na wylocie. Spadła temperatura zasilania. Na tyle zredukować strumień wody, pobieranej z armatury, aż osiągnię- ta zostanie wymagana temperatura ciepłej wody. Klient Urządzenie nie jest uruchamia- ne (nie grzeje), nie płynie ciepła woda. Awaria zasilania lub pierwsze uruchomienie. Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa). Jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Klient Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis. Ekologiczna utylizacja Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment – WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Euro pejskiej odbioru i wtórnego wykorzysta- nia starych urządzeń. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi od- padami pochodzącymi z gospodarstwa domowego. Użytkow- nik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowa- dzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez na- sze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedło- żenie dowodu kupna urządzenia. Zastrzega się prawo wpro- wadzania zmian. Warunki gwarancji Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków za- wierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów“. Zmiany zastrzeżone.33 pl34
