BEDIENUNGSANLEITUNG DE18401 SIEMENS

Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Sicherheitshinweise

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

Der Durchlauferhitzer darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.

Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.

Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.

DeuRurchlauferhitzer ist ein Gerät der Schutzklasse muss an den Schutzleiter angeschlossen werden.

Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.

Vorsendete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.

Nur für Österreich: Bei Verwendung der Schutzmaßnahme „Fehlerstrom-Schutzschaltung“ (sowohl bei bereits in Ihrer Installation vorhandenem Fehlerstrom-Schutzschalter als auch bei Neuinstallation Ihrer Anlage) darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschaltet werden.

☑ur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.

Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet.

Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.

Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.

Der Durchlauferhitzer ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.

Den Durchlauferhitzer nur in einem frostfreien Raum installieren.

Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!

Den Elektroanschluss erst nach dem Wasseranschluss durchführen.

In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.

Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.

Montage

Auspacken/Haube abnehmen

Gerät auspacken und auf Transportschäden kontrollieren.

Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!

Vasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

Wandmontage

Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sie ihn gegebenenfalls an den unteren Stellschrauben.

Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden.

Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlossen werden.

Wasseranschluss

Der Durchlauferhitzer muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute mit einer Durchflussmenge von mindestens 6 Liter Wasser durchspülen.

Elektroanschluss/Montage

Die Netzanschlussklemme kann oben oder unten montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.

Inbetriebnahme/Zusatzinformationen

Das Gerät stimmt mit IEC 61000-3-12 überein.

Erstinbetriebnahme

■icherungen einschalten.

emperatur einstellen.

Startspülung: Warmwasserhahn öffnen und mindestens 1 Minute lang (Durchfluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen.

Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfernen und Vorgang wiederholen.

■ntfernen Sie bei niedrigem Wasserleitungsdruck den Durchflussbegrenzer (siehe Bild A).

Erklären Sie dem Benutzer die Bedienung des Durchlauf- erhitzers.

de

Erreicht der Durchlauferhitzer aufgrund von zu geringem Wasserleitungsdruck in Ihrer Hausinstallation keinen genügenden Durchfluss, entfernen Sie den Durchflussbegrenzer.

Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten:

Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L20 (Sonderzubehör) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen.

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden.

Statusanzeige im Gerät

LED	Gerätestatus
Aus	Aus
Leuchtet	Bereitschaft
Langsames Blinken (1/s)	Gerät heizt
Schnelles Blinken (4/s)	Eingestellte Temperatur wird nicht erreicht(Wasserdurchfluss für die Anschlussleistung zu hoch).

Technische Daten

		DE 18401 DE 21	401 DE 24401 DE 27401
Nennleistung	[kW] 18 21 2	4 27
Nennspannung	[V] 400 400	400 400
Absicherung	[A] 32 32 40	40
Mindestens Leitungsquerschnitt	[mm2]	4	4	6	6
Warmwassermenge bei Nennleistungbei Temperaturerhöhung von
12 °C auf 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C auf 60 °C [l/min] 5,4 6,3 7,2 7,6
Einschaltmenge	[l/min] 2,6 2,	6 2,6 2,6
Einschaltfließdruck *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Einsatzbereich in WässernSpezifischer elektrischerWiderstand bei 15 °C	[Ωcm]	≥ 1 300 ≥ 1 300	≥ 1 300 ≥ 1 300
Nenndruck	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximal zulässige Zulauf-Temperatur	[°C]	20 20 20 20
Maximale Netzimpedanz am Anschlussort	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Hierzu kommt noch der Druckabfall an der Mischbatterie

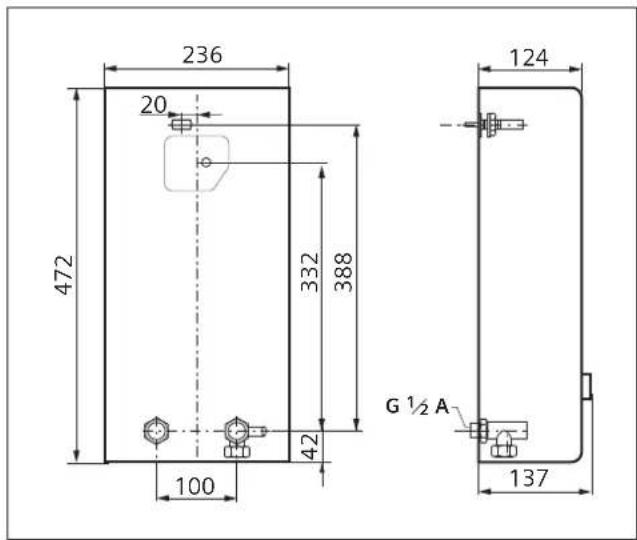

236 20 472 332 388 100 42 G ½ A 124 137

Sonderzubehör

Rohrbausatz BZ 45U20: zur Verwendung des Durchlauf-erhitzers als Untertischgerät
Vorrangschalter (Lastabwurfrelais) BZ 45L20: für den Betrieb mit Vorrangschaltung
■ Montageset BZ 45K23: für Aufputzinstallation

Gebrauchsanleitung

Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

Der Durchlauferhitzer darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.

■eparaturen dürfen nur von einem Fachmann durchgeführt werden, um Gefährdungen zu vermeiden.

Der Durchlauferhitzer muss in einem frostfreien Raum installiert werden.

Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

■inder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Die Mischbatterie und das Warmwasserrohr können heiß werden.

In Störungsfall bitte sofort die Sicherungen ausschalten. Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen. Die Störung nur durch den Werkskundendienst oder einen anerkannten Fachbetrieb beheben lassen.

Ihr neues Gerät

Der elektronische Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät fließt.

So bedienen Sie den Durchlauferhitzer

Die Warmwassertemperatur kann am elektronischen Durch-lauferhitzer stufenlos eingestellt werden:

min max

Waschbecken

Dusche

Bei Verwendung einer Thermostatbatterie, für hohe Temperaturen oder große Wassermengen, werden folgende Einstellungen empfohlen, z. B.:

Geschirrspülen

Putzen

Warmwasserhahn öffnen.

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. Bei Änderung der Zulauftemperatur ändert sich auch entsprechend die Auslauf-Temperatur.

Wassertemperatur erhöhen

min max

Wird bei ganz geöffnetem Warmwasserhahn eine höhere Temperatur nicht erreicht, so fließt mehr Wasser, als der Durchlauferhitzer aufgrund seiner Leistung erwärmen kann. In diesem Fall muss der Warmwasserhahn etwas geschlossen werden.

Wassertemperatur senken

Inbetriebnahme nach Wasserabschaltung

Gerät spannungslos machen (Sicherungen in der Hausinstallation ausschalten).

Varmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwichen ist.

Sicherungen wieder einschalten.

Das Gerät ist betriebsbereit.

Energie sparen

Gewünschte Warmwassertemperatur direkt am Durchlauferhitzer einstellen.

Zumischen von Kaltwasser bei zu heißem Wasser an der Armatur verbraucht unnötig Wasser und Energie.

Bei ca. 40 °C (Temperaturwählerstellung 📋) wird das Gerät am wirtschaftlichsten betrieben.

Reinigung

Das Gerät nur feucht abwischen.

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an.

Sie finden die Nummern auf der Innenseite der aufklappbaren Bedienblende des Durchlauferhitzers.

Siemens-Electrogeräte GmbH

E-Nr.	FD

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

Störung Ursache Behebung Wer
Zu geringer Durchfluss von Wasser.	Das Sieb im Wasserhahn oder im Duschkopf ist verstopft.	Das Sieb entnehmen und reinigen oder entkalken.	Kunde
	Das Sieb im Heizblock ist verstopft.	Das Sieb durch einen Fachmann reinigenlassen.	Fachmann
Die eingestellte Wasser temperatur wird nicht erreicht.	Der Durchlauferhitzer ist an eine Thermostat-Mischbatterie angeschlossen.	Die Temperatur am Durch-lauferhitzer auf „max“ einstellen.	Kunde
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durchfluss am Wasserhahn reduzieren.	Kunde
		Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Das Wasser wird nicht ausreichend warm.	Die Sicherung in der Haus-installation hat ausgelöst.	Die Sicherung in der Haus-installation überprüfen.	Kunde
	Der Sicherungsautomat im Gerät hat ausgelöst.	Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Die erlaubte Zulauftemperatur kontrollieren.	Fachmann
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Es fließt kurzzeitig kaltes Wasser. Die	Lufterkennung im Gerät registriert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab.	Der Durchlauferhitzer geht nach einigen Sekunden automatisch wieder in Betrieb.	Automatik im Durch-lauferhitzer
Winterbetrieb:Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht.	Die Zulauftemperatur ist gesunken.	Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.	Kunde
Das Gerät startet (heizt) nicht, es fließt kein warmes Wasser.	Stromausfall oder Erst inbetriebnahme.	Startspülung:Warmwasserhahn öffnen und mindestens 1 Minute lang (Durch - fluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen. Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfernen und Vorgang wiederholen.	Kunde

Konnte die Störung nicht behoben werden, bitte den Kunden dienst anrufen.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and elec tronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone]* oder unter

[e-mail]

*) 0,14 EUR/Min. aus dem Festnetz

Mobilfunk max. 0,42 EUR/Min.

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
   Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
   Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Siemens-Electrogeräte GmbH

Carl-Wery-Str. 34 / 81739 München // Germany

Siemens-Electrogeräte GmbH

E-Nr.	FD

Siemens-Electrogeräte GmbH

E-Nr.	FD

Siemens-Electrogeräte GmbH

E-Nr.	FD

Siemens-Electrogeräte GmbH

E-Nr.	FD

Siemens-Electrogeräte GmbH

E-Nr.	FD
