DE04101M - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chaudière	Chaudière à gaz
Puissance nominale	24 kW
Rendement énergétique	92%
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	30 kg
Type de combustible	Gaz naturel
Installation	Murale
Utilisation	Chauffage et production d'eau chaude sanitaire
Entretien	Vérification annuelle recommandée par un professionnel
Sécurité	Système de sécurité intégré contre la surchauffe
Garantie	2 ans
Normes	Conforme aux normes européennes en vigueur

FOIRE AUX QUESTIONS - DE04101M SIEMENS

Comment régler la température de ma chaudière SIEMENS DE04101M ?

Pour régler la température, tournez le bouton de réglage de la température situé sur le panneau de contrôle. Assurez-vous que la chaudière est allumée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le disjoncteur est en position 'ON'. Si le problème persiste, consultez le manuel d'utilisation ou contactez un professionnel.

Comment purger les radiateurs connectés à ma chaudière SIEMENS DE04101M ?

Utilisez une clé de purge pour ouvrir la vanne de purge située sur le radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à sortir, puis refermez la vanne.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent indiquer une accumulation de calcaire ou de l'air dans le système. Vérifiez la pression de l'eau et purgez les radiateurs si nécessaire. En cas de bruit persistant, contactez un technicien.

Comment vérifier la pression de ma chaudière ?

La pression de la chaudière doit être affichée sur le manomètre. Pour un fonctionnement optimal, la pression doit se situer entre 1 et 1,5 bar.

Que faire si le voyant de ma chaudière clignote ?

Un voyant clignotant peut indiquer une erreur. Consultez le manuel d'utilisation pour identifier le code d'erreur et suivre les instructions appropriées.

Quelle est la fréquence de maintenance recommandée pour ma chaudière ?

Il est recommandé de faire entretenir votre chaudière par un professionnel au moins une fois par an pour assurer son bon fonctionnement et sa sécurité.

Comment réinitialiser ma chaudière SIEMENS DE04101M ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant quelques secondes. Vérifiez le manuel pour plus de détails.

MODE D'EMPLOI DE04101M SIEMENS

Notice de montage et d'utilisation

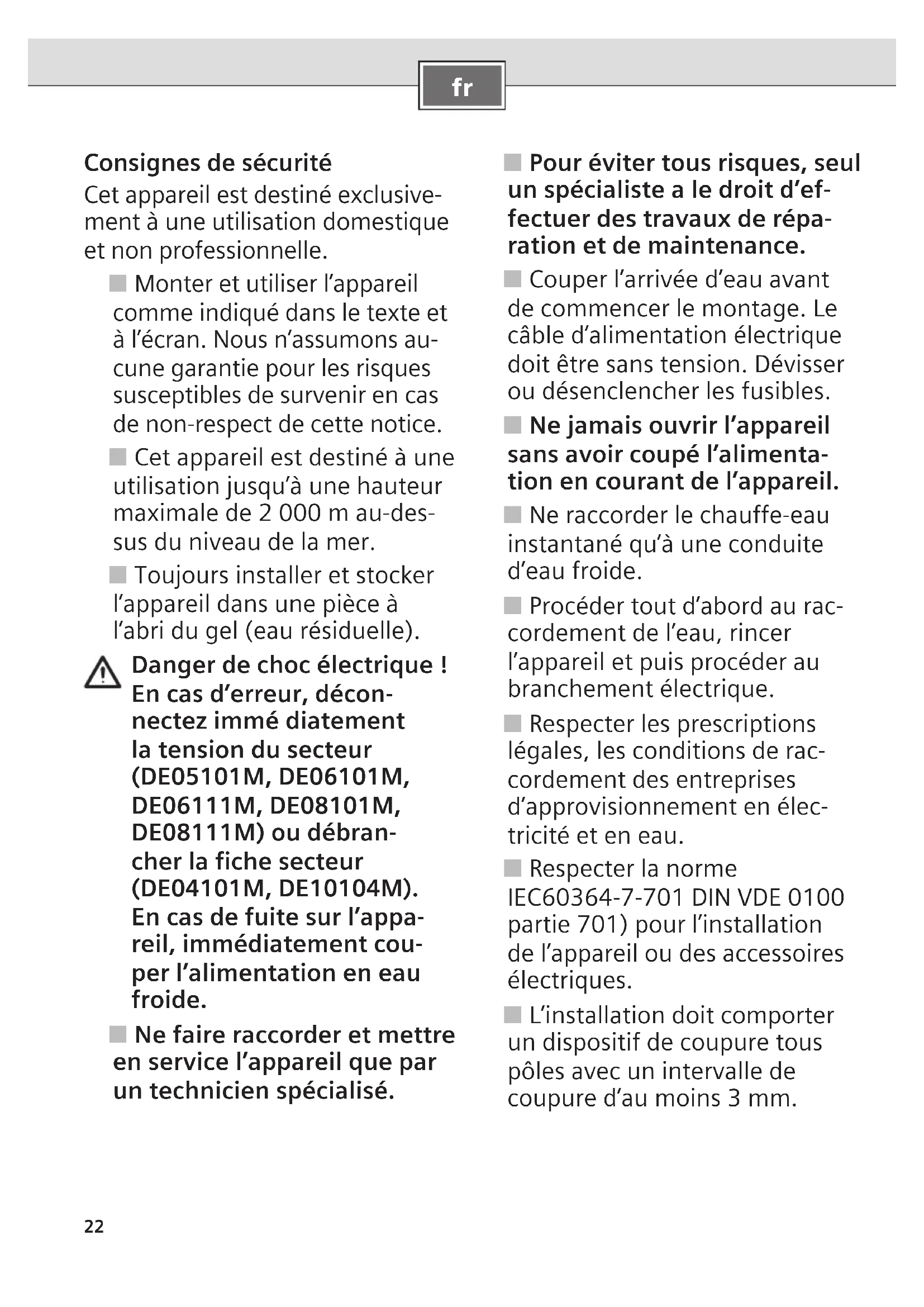

Consignes de sécurité

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle.

Monter et utiliser l'appareil comme indiqué dans le texte et à l'écran. Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Cet appareil est destiné à une utilisation jusqu'à une hauteur maximale de 2 000 m au-dessus du niveau de la mer.
■ Toujours installer et stocker l'appareil dans une pièce à l'abri du gel (eau résiduelle).

Danger de choc électrique ! En cas d'erreur, déconnectez immé diatement la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débrancher la fiche secteur (DE04101M, DE10104M). En cas de fuite sur l'appareil, immédiatement couper l'alimentation en eau froide.

■ Ne faire raccorder et mettre en service l'appareil que par un technicien spécialisé.

Pour éviter tous risques, seul un spécialiste a le droit d'effectuer des travaux de réparation et de maintenance.
Couper l'arrivée d'eau avant de commencer le montage. Le câble d'alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles.
- Ne jamais ouvrir l'appareil sans avoir coupé l'alimentation en courant de l'appareil.
- Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.
Procéder tout d'abord au raccordement de l'eau, rincer l'appareil et puis procéder au branchement électrique.
Respecter les prescriptions légales, les conditions de raccordement des entreprises d'approvisionnement en électricité et en eau.
Respecter la norme IEC60364-7-701 DIN VDE 0100 partie 701) pour l'installation de l'appareil ou des accessoires électriques.
L'installation doit comporter un dispositif de coupure tous pôles avec un intervalle de coupure d'au moins 3 mm.

Le chauffe-eau est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
■ Les appareils à raccord fixe doivent être raccordés de manière durable à des conduites fixes. La section de câble doit correspondre à la performance devant être installée.
Prudence : les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
■ Un contact avec toutes pièces électroconductrices doit être impossible après le montage.
Toujours débrancher l'appareil du réseau électrique pour effectuer des travaux sur le réseau d'eau. Après achievement des travaux, procéder comme pour la première mise en service.
Il est interdit d'effectuer des modifications sur l'appareil.
Cet appareil peut être utilisé par des enfants d'au moins 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuf-

fisants, dans la mesure où ils sont surveillés ou bien qu'ils ont été informés sur l'utilisation sûre de l'appareil et qu'ils comprennent les dangers résultant d'une utilisation non conforme. Les enfants ne doivent jamais jouer avec l'appareil. Le nettoyage et la maintenance utilisateur peuvent uniquement être effectués par des enfants s'ils sont sous surveillance.

■ Tenir les enfants à l'écart de l'appareil.
■ Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
Le tuyau d'eau chaude peut devenir chaud. En avertir les enfants.
Afin d'éviter tous risques, un câble d'alimentation endommagé de cet appareil doit uniquement être remplacé par le fabricant, par son service après-vente ou par une autre personne à qualification semblable.
- Ne pas utiliser de détergents agressifs ou solvants.
- Ne pas utiliser de nettoyeur à vapeur.
Seul un spécialiste a le droit de détartrer l'appareil.

La société Siemens vous félicite pour l'achat de son appareil. Vous avez acheté un produit de qualité élevée qui vous apportera beaucoup de plaisir.

Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et le conserver !

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Déballage

Contrôler le nouvel appareil pour constater d'éventuels dégâts dus au transport !
- Eliminer l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

1.

Etendue de livraison

1 Boîtier
2 Fixation (3 vis, 3 chevilles)
3 Indicateur de service (uniquement pour DE06111M et DE08111M)
4 Etrier de montage
5 Equerre de montage
6 Régulateur de jet
7 Documentation

Description du produit

Le chauffe-eau électronique est approprié aussi bien pour le raccordement ouvert (sans pression) que fermé (résistant à la pression). Il réchauffe l'eau pendant son passage à travers l'appareil.

Le chauffe-eau se met en marche et réchauffe l'eau si le robinet d'eau chaude est ouvert. Il se met à nouveau hors marche dès que vous fermez le robinet d'eau.

L'appareil ne doit pas être exploité avec de l'eau préchauffée, ceci risquerait en effet de déclencher le fusible de surchauffe.

Cette notice de montage et d'utilisation décrit différents types d'appareil.

Appareils sur évier :

- DE06111M et DE08111M : pour un branchement électrique fixe

Appareils sous évier :

• DE04101M et DE10104M : raccordement avec fiche secteur
• DE05101M, DE06101M et DE08101M : pour un branchement électrique fixe

Uniquement pour appareils à raccordement fixe : L'appareil est conforme à la norme CEI 61000-3-12.

||.

Préparation du montage

Couper l'arrivée d'eau avant de commencer le montage. Le câble d'alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles.

Pour tous les appareils

Un espace libre d'env. 60 mm doit être disponible de tous les côtés de l'appareil pour effectuer le montage.

■ Tenir compte des caractéristiques techniques de l'appareil.
Sortir l'étrier de montage de la paroi arrière (A).

Uniquement pour DE04101M et DE10104M

Pour la conduite d'alimentation, casser une des encoches prévues sur le côté de l'appareil (B1).
- Tirer la conduite d'alimentation sur la longueur souhaitée vers l'extérieur en la faisant passer à travers l'encoche (B2).
Important : Ne brancher cet appareil qu'à une prise électrique raccordée correctement à la terre. Ne pas utiliser de rallonge électrique. Si nécessaire, équiper l'appareil d'une ligne de raccordement plus longue.

Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe)

■ Appuyer sur les dispositifs de verrouillage en haut et en bas (C1) et puis retirer le couvercle du boîtier (C2).

III. Montage mural

Appareils sous évier

- Fixer le gabarit de montage D au mur.

■ Marquer des trous, les percer et introduire des chevilles.

- Fixer l'étrier de montage au mur au moyen des vis (D1).

Uniquement pour appareils à raccordement fixe :

Conduire le câble d'alimentation électrique à travers l'attache-câble, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D2).

Uniquement pour appareils avec fiche secteur :

Accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D3).

Appareils sur évier

- Fixer le gabarit de montage E au mur.

■ Marquer des trous, les percer et introduire des chevilles.

- Fixer l'étrier de montage au mur (E1).

Conduire le câble d'alimentation électrique à travers l'attache-câble, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (E2).

Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe)

En cas de branchement électrique sur crépi, tenir compte, pour l'exécution des conduites, des variantes indiquées sur le gabarit de montage.

Le passe-câble doit bien recouvrir le câble d'alimentation électrique afin de garantir la protection contre l'humidité. En cas d'endommagement, fermer l'orifice de manière étanche à l'eau.

- Utiliser les orifices prévus pour le montage dans la paroi arrière.

IV. Raccordement de l'eau

A gauche : résistant à la pression (fermé); a droite : sans pression (ouvert)

L'appareil est uniquement agréé pour une utilisation dans le but d'échauffer l'eau avec une résistance électrique spécifique ≥ 1 300 Ωcm à 15 °C. Pour connaître la résistance spécifique de l'eau, contacter l'entreprise de distribution d'eau responsable.

Montage

■ Veiller à la position axiale des tuyaux de raccordement dans les tubulures.

Serrer à fond les écrous-raccords sur les tubulures en utilisant une clé plate et en contre-bloquant avec une autre clé plate appropriée.

La pièce en T (pour le raccordement résistant à la pression) et un tuyau flexible de raccordement sont disponibles dans le commerce spécialisé.

Il est uniquement autorisé d'utiliser des robinetteries sans pression pour un raccordement sans pression (accessoires spéciaux : mitigeur monolevier BZ13062, robinet deux poignées BZ13051).

Pour modifier le jet à la sortie de l'eau, remplacer l'aérateur figurant dans la robinetterie par le régulateur de jet fourni en annexe.

Réglage de la température

La température d'arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie.

Pour des températures plus élevées, fermer minutieusement la soupape (F1).

Pour des températures plus faibles, ajouter de l'eau froide (F2).

v. Raccordement électrique

DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe)

Raccorder l'appareil conformément au schéma de connexions sur le bornier.
■ Mettre le boîtier du couvercle en place et le pousser contre la paroi arrière de l'appareil de manière à faire enclencher les dispositifs de verrouillage, en haut et en bas.

DE04101M et DE10104M

Changement de la conduite de raccordement :

Pour prévenir tout danger, la tuyauterie de raccordement ne doit être remplacée que par un service-après-vente agréé par nos société. La fiche du cordon d'alimentation doit avoir été débranchée au préalable.

Pour tous les appareils

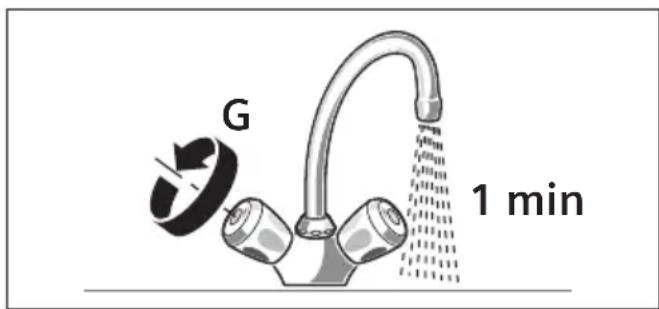

Purger le chauffe-eau. Ouvrir à ce but complètement le robinet d'eau chaude et rincer l'appareil environ 1 minute (G), jusqu'à ce que plus aucune bulle ne s'échappe.

G 1 min

Après le montage

DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe)

■ Enclencher les fusibles.

DE04101M et DE10104M

■ Brancher la fiche secteur.

VI. Première mise en service

Rinçage de démarrage

Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute (débit d'au moins 2 litres par minute). L'appareil ne commence pas à chauffer avant (sécurité). Info : si l'alimentation en eau est interrompue auparavant, l'appareil ne chauffe pas. Ouvrir à nouveau le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute.

Conseil : si l'appareil ne démarre pas à cause d'un débit trop faible, retirer l'aérateur, régulateur de jet ou autre semblable et répéter la procédure.

Important : si le chauffe-eau ne peut pas atteindre le débit nécessaire en raison d'une trop faible pression dans la conduite d'arrivée d'eau de votre installation domestique :

■ Désenclencher les fusibles resp. débrancher la fiche secteur.

Retirer le limiteur de débit (H1 – H4).

Réglage de la température

La température d'arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie (voir Fig. IV, a gauche : résistant à la pression [fermé], a droite : sans pression [ouvert]).

Pour des températures plus élevées, fermer minutieusement la soupape (F1).
Pour des températures plus faibles, ajouter de l'eau froide (F2).

Remettre la notice de montage et d'utilisation à l'utilisateur et expliquer l'appareil.

Caractéristiques techniques

Type		DE04101M DE10104M Sous évier	DE05101M Sous évier	DE06101M Sous évier	DE08101M Sous évier	DE06111M Sur évier	DE08111M Sur évier
Type de construction		résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression
Performance	[kW] 3,6	4,5 6 7,2 6 7,2
Raccordement électrique	[V] 230	30 230 230 230	0 230
Section de câble minimale	[mm2] 1,5	2,5 4 4 4 4
Courant nominal	[A] 15,7	19,1 26 31,3 26	31,3
Protection par fusibles	[A] 16 20	32 32 32 32
Filetage raccordement d'eau	[Pouces]	G 3/8 G 3/8 G	3/8 G 3/8 G 1/2	G 1/2
Temp. d'arrivée maxi	[°C]	20 20 20 20	20 20
Performance d'eau chaude à température d'arrivée entre 12 °C et 38 °C	[l/min]	1,9 2,4 3,2 3,9	3,2	3,9
Type de protection	IP	24 24 24 24	24 24
Pression d'écoulement à l'enclenchement (sans limiteur de débit)	[bar]	<0,25	<0,25	<0,25	<0,25	<0,25	<0,25
Débit à l'enclenchement	[l/min]	1,8	1,8/1,9	1,8/2,1	1,8/2,3	1,8/2,1	1,8/2,3
Débit à la mise hors marche	[l/min]	1,6	1,6/1,7	1,6/2,0	1,6/2,2	1,6/2,0	1,6/2,2
Limitation de débit à	[l/min]	2	2	3	4	3	4
Poids	[kg]	1,1 1,1 1,1 1,1	1 1,1	1,1
Rayon d'action dans l'eau : résistance élec-trique spécifique à 15°C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa(bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Prêt au branchement		√	-	-	-	-	-
Raccordement fixe		-	√	√	√	√	√
Classe d'efficacité énergétique		A	A	A	A	A	A
Profil de soutirage		XXS XXS	XXS	XXS XXS	XXS
Consommation annuelle d'énergie	[kWh]	467 470 470	471 470 471
Consommation quoti-dienne de courant	[kWh]	2,145	2,150	2,154	2,161	2,154	2,161
Niveau de puissance acoustique	[dB]	15 15 15 15	15 15
Efficacité énergétique de la préparation d'eau chaude	[%]	39,4 39,3 39,2	39,1 39,2	39,1

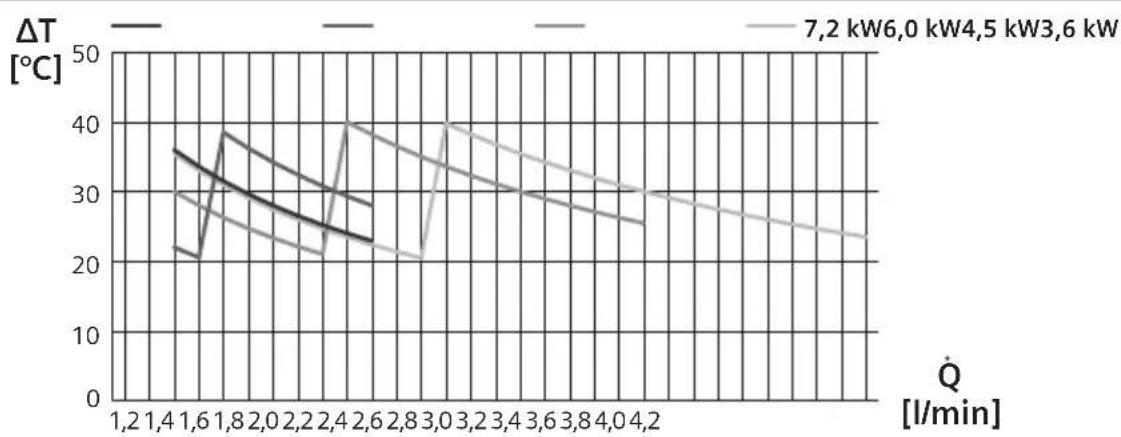

La température de sortie sur le robinet d'eau dépend du débit de l'eau :

Notice d'utilisation

Lire et respecter les consignes de sécurité détaillées figurant au début de cette notice !

■ Important : ne jamais exposer l'appareil au gel !

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débrancher la fiche secteur (DE04101M, DE10104M).

En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.

Utilisation

Les chauffe-eau électroniques de cette série fonctionnent automatiquement.

Mise en marche

Ouvrir complètement le robinet d'eau. Le chauffe-eau se met en marche. L'eau est réchauffée lors de son passage à travers l'appareil. Les appareils sur évier DE06111M et DE08111M sont équipés d'un indicateur de service automatique. A demi puissance, l'indicateur de service est allumé en jaune et à pleine puissance en rouge, en fonction du débit d'eau.

Mise hors marche

■ Fermer le robinet d'eau, l'appareil se met hors marche.

Réglage de température de l'eau

■ Ouvrir complètement le robinet d'eau, l'appareil se met en marche.
■ Augmenter ensuite la température en diminuant le débit de l'eau.

Info : en hiver, lorsque la température d'arrivée de l'eau froide est plus faible, il se peut que la température de sortie ne soit pas atteinte. Procéder comme indiqué au point "Raccordement de l'eau".

Nettoyage

Ne pas utiliser de détergents agressifs ou solvants.

Ne pas utiliser de nettoyeur à vapeur.

• Essuyer l'extérieur de l'appareil en utilisant un détergent doux.
  Nettoyer le tamis du régulateur de jet pour éliminer des dépôts calcaires et de saletés.

Maintenance

Afin d'éviter tous risques, les réparations et les travaux de maintenance ne doivent être effectuées que par un service après-vente auquel nous avons donné une concession.

- Toujours débrancher l'appareil du réseau électrique et couper l'arrivée d'eau avant d'effectuer tout type de travaux.

Service après-vente

Pour demander l'intervention du service après-vente, toujours indiquer le n° E et le n° FD de l'appareil.

Les numéros sont indiqués entre les deux tubulures de raccordement d'eau du chauffe-eau.

Elimination

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Conditions de garantie

Les conditions de garantie établies par la représentation responsable dans le pays d'achat respectif de l'appareil sont en vigueur pour cet appareil. Les conditions de garantie sont à tout moment disponibles auprès du commerçant spécialisé où l'appareil a été acheté ou directement chez le représentant du pays respectif. Les conditions de garantie sont en outre également disponibles à l'adresse Internet citée. La présentation de la pièce justificative d'achat est en tout cas nécessaire pour avoir recours à des prestations de garantie.

En cas de panne que faire ?

Attention!

Les réparations ne doivent être effectuées que par un installateur agréé. Un appareil mal réparé peut être très dangereux.

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.

Panne Cause Remède Qui ?
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Panne de courant ou première mise en service.	Purge de démarrage : Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 30 secondes (débit d'au moins 2 litres par minute). L'appareil commence ensuite à chauffer (sécurité). Si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.	Client
	La détection d'air dans l'appareil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante.
La température de sortie désirée n'est plus obtenue en hiver.	La température d'arrivée a baissé.	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client
Débit trop faible de l'eau.	Le crible du robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
	Le crible du bloc chauffant est bouché.	Démonter le crible, le nettoyer et puis le remonter. Rincer l'appareil. Si nécessaire, répéter cette procédure jusqu'à élimination complète de toutes les particules dans le crible.	Technicien spécialisé
L'eau n'est pas suffisamment chaude.	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée permise.	Technicien spécialisé
	Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou utiliser un plus petit	Technicien spécialisé

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles – Brussel

Tel.: [phone]

Fax:[phone]

mailto:[e-mail]

www.siemens-home.be

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

115K Tsarigradsko Chausse Blvd.

BSH électroménagers S.A.

13-15, ZI Breedeweues

1259 Senningerberg

Tel.: [phone]

Fax: [phone]

Reparaturen: [e-mail]

Fabriqué par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
