GEBRUIKSAANWIJZING DE04101M SIEMENS

Montage- en gebruikshandleiding

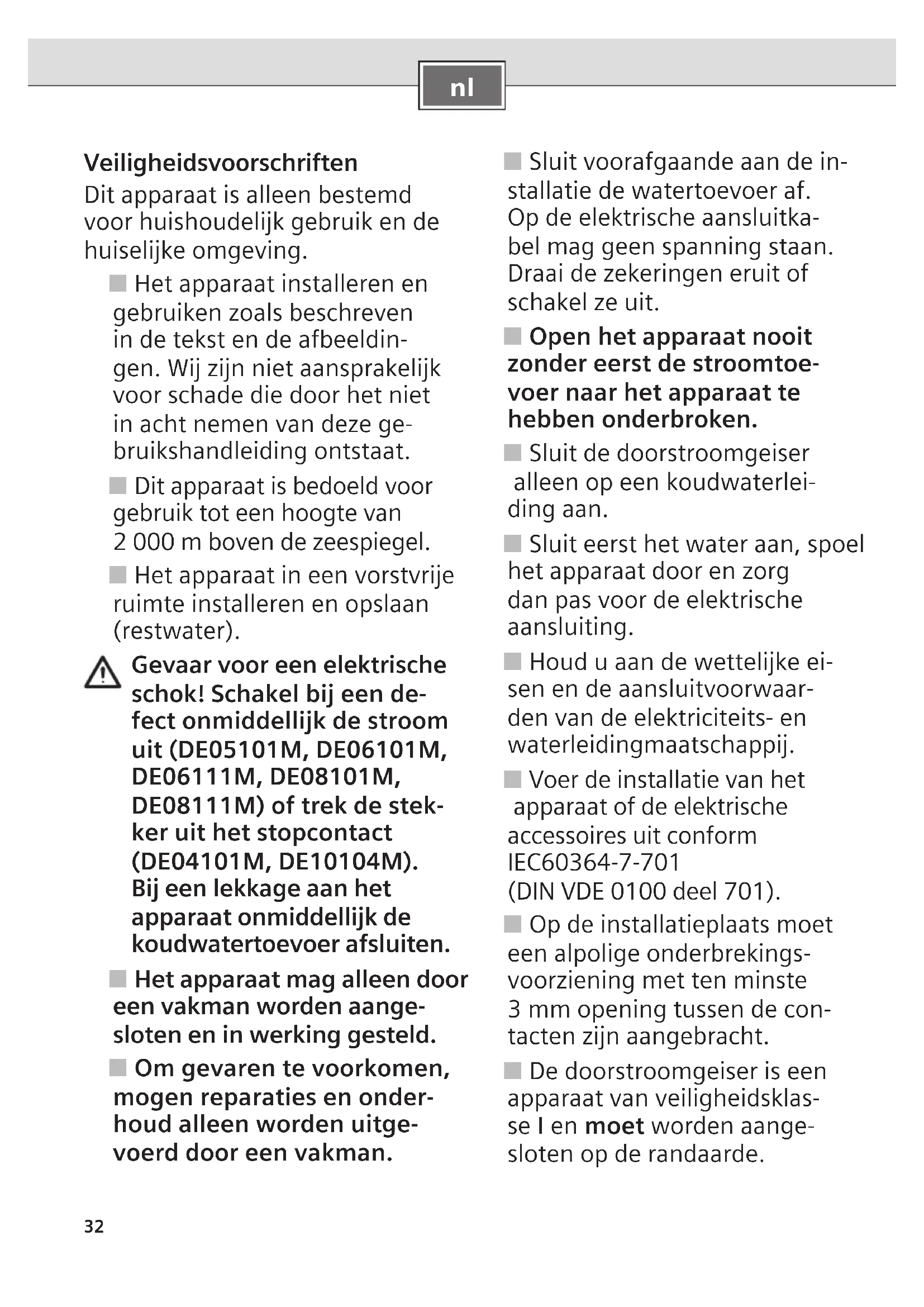

Veiligheidsvoorschriften

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

• Het apparaat installeren en gebruiken zoals beschreven in de tekst en de afbeeldingen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat.
• Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel.
  ■ Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

Gevaar voor een elektrische schok! Schakel bij een defect onmiddellijk de stroom uit (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) of trek de stekker uit het stopcontact (DE04101M, DE10104M). Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer afsluiten.

• Het apparaat mag alleen door een vakman worden aangesloten en in werking gesteld.
  Om gevaren te voorkomen, mogen reparaties en onderhoud alleen worden uitgevoerd door een vakman.

■ Sluit voorafgaande aan de installatie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel ze uit.
Open het apparaat nooit zonder eerst de stroomtoevoer naar het apparaat te hebben onderbroken.
■ Sluit de doorstroomgeiser alleen op een koudwaterleiding aan.
■ Sluit eerst het water aan, spoel het apparaat door en zorg dan pas voor de elektrische aansluiting.
Houd u aan de wettelijke eisen en de aansluitvoorwaarden van de elektriciteits- en waterleidingmaatschappij.
■ Voer de installatie van het apparaat of de elektrische accessoires uit conform IEC60364-7-701 (DIN VDE 0100 deel 701).
- Op de installatieplaats moet een alpolige onderbrekings- voorziening met ten minste 3 mm opening tussen de contacten zijn aangebracht.
De doorstroomgeiser is een apparaat van veiligheidsklasse I en moet worden aangesloten op de randaarde.

- Apparaten voor een vaste aansluiting moeten stevig worden aangesloten op de vaste leidingen/kabels. De leiding-/kabeldoorsnede moet voldoen aan het te installeren vermogen.

■ Voorzichtig: geaarde water-leidingen kunnen de indruk wekken dat er randaarde aan-wezig is.

De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

Na installatie mogen onder spanning staande delen niet aangeraakt kunnen worden.

Haal de stekker uit het stopcontact bij werkzaamheden aan de waterleiding. Na afronding van de werkzaamheden te werk gaan als bij de eerste ingebruikstelling.

Aan het apparaat mogen geen wijzigingen plaatsvinden.

- Dit apparaat mag door kinderen van 8 en ouder en personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt, mits ze onder toezicht staan of zijn ge-

instrueerd in het veilig gebruik van het apparaat en de daaruit voortvloeiende risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mo-gen niet zonder toezicht door kinderen worden uitgevoerd.

■ Houd kinderen bij het apparaat weg.
Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
De warmwaterleiding kan heet worden. Attendeer kinderen daarop.
Als de stroomaansluiting van dit apparaat beschadigd raakt, moet hij door de fabrikant of diens klantdienst of een andere bevoegde persoon worden vervangen om gevaren te vermijden.
- Gebruik geen schuur-middelen of bijtende schoonmaakmiddelen.
- Gebruik geen stoomreiniger.
■ Het ontkalken van het apparaat moet worden uitgevoerd door een vakman.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

Lees de installatie- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed.

Montagehandleiding

Monteer de doorstroomgeiser zoals beschreven in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Uitpakken

• Controleer het nieuwe apparaat op eventuele transportschade!
  Gooi de verpakking en eventueel het oude apparaat conform de milieuvoorschriften weg.

I. Inhoud

1 Behuizing
2 Bevestiging (3 schroeven, 3 pluggen)
3 Verbruiksweergave (alleen bij DE06111M en DE08111M)
4 Bevestigingsbeugel
5 Bevestigingshoeken
6 Straalregelaar
7 Documentatie

Productbeschrijving

De elektronische doorstroomgeiser is voor zowel open (drukloze) als gesloten (drukbestendige) aan-sluiting geschikt. Hij verwarmt het water terwijl het door het apparaat stroomt.

De doorstroomgeiser wordt ingeschakeld en ver- hit het water wanneer de warmwaterkraan wordt geopend. De geiser wordt weer uitgeschakeld wan- neer u de waterkraan sluit.

Het apparaat mag niet met voorverwarmd water worden gebruikt, anders reageert de oververhittingsbeveiliging.

Deze montage- en gebruikshandleiding beschrijft de verschillende typen apparaten:

Hoog geplaatste apparaten:

- DE06111M en DE08111M: voor vaste elektrische aansluiting

Laag geplaatste apparaten:

• DE04101M en DE10104M: met stekker aansluiten
• DE05101M, DE06101M en DE08101M: voor vaste elektrische aansluiting

Alleen voor apparaten met vaste aansluiting: Het apparaat voldoet aan IEC 61000-3-12.

II. Montagevoorbereiding

■ Sluit voorafgaande aan de installatie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel deze uit.

Voor alle apparaten

Voor de montage moet een vrije ruimte van ongeveer 60 mm in alle richtingen rondom het apparaat beschikbaar zijn.

• Neem de technische gegevens van het apparaat in acht.
  Breek de bevestigingsbeugel uit de achterzijde (A).

Alleen voor DE04101M en DE10104M

Breek ten behoeve van de toevoerleiding één van de uitsparingen aan de zijkant eruit (B1).
■ Leid de toevoerleiding op de gewenste lengte door de uitsparing naar buiten (B2).

Belangrijk: Sluit het toestel alleen aan op een ge-aard stopcontact dat volgens de voorschriften is geïnstalleerd. Gebruik geen verlengkabel. Voorzie het toestel indien nodig van een langere kabel.

Alleen voor DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vasteaansluiting)

Druk op de vergrendelingen boven en beneden (C1), verwijder vervolgens de kap (C2).

Wandmontage

Laag geplaatste apparaten

• Bevestig montagesjabloon D op de muur.
• Teken de gaten af, boor ze uit en duw de pluggen erin.
• Bevestig de bevestigingsbeugel met schroeven aan de muur (D1).

Alleen voor apparaten met vaste aansluiting:

Leid de aansluitkabel door de kabelwartel, hang het apparaat in de bevestigingsbeugel en schroef het op de bevestigingshoek vast (D2).

Alleen voor apparaten met stekker:

- Hang het apparaat in de bevestigingsbeugel en schroef het vast op de bevestigingshoek (D3).

Hoog geplaatste apparaten

■ Bevestig montagesjabloon E op de muur.
- Teken de gaten af, boor ze uit en duw de pluggen erin.
- Bevestig de bevestigingsbeugel aan de muur (E1).
Leid de aansluitkabel door de kabelwartel, haak het apparaat in de bevestigingsbeugel en schroef het vast in de bevestigingshoek (E2).

Alleen voor DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vasteaansluiting)

Bij elektrische aansluiting op stucwerk moeten de varianten van de kabeldoorvoer op de sjabloon in acht worden genomen.
De kabelwartel moet de aansluitkabel goed omsluiten om deze tegen vocht te beschermen. Sluit bij beschadiging de opening waterdicht af.
- Gebruik de voor de montage bestemde gaten op de achterzijde.

IV. Wateraansluiting

Links: drukbestendig (gesloten); rechts: drukloos (open)

- Het apparaat is uitsluitend goedgekeurd voor het verwarmen van water met een specifieke elektrische weerstand van ≥ 1 300 Ωcm bij 15 °C. De specifieke waterweerstand kan worden opgevraagd bij de betreffende waterleidingmaatschappij.

Montage

• Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
  Draai de wartelmoeren op de aansluitstukken met een steeksleutel strak aan terwijl u ze met een tweede steeksleutel tegenhoudt.
  ■ Een T-stuk (voor een drukbestendige aansluiting) en een flexibele aansluitslang zijn in speciaalzaken verkrijgbaar.
  Bij een drukloze aansluiting mogen alleen de goedgekeurde drukloze mengkranen worden gebruikt (speciaal toebehoren: eengreepsmengkraan BZ13062, tweegreepsmengkraan BZ13051).
  Vervang om het sproeipatroon van de wateruitloop te wijzigen, de perlator uit de armatuur door de meegeleverde straalregelaar.

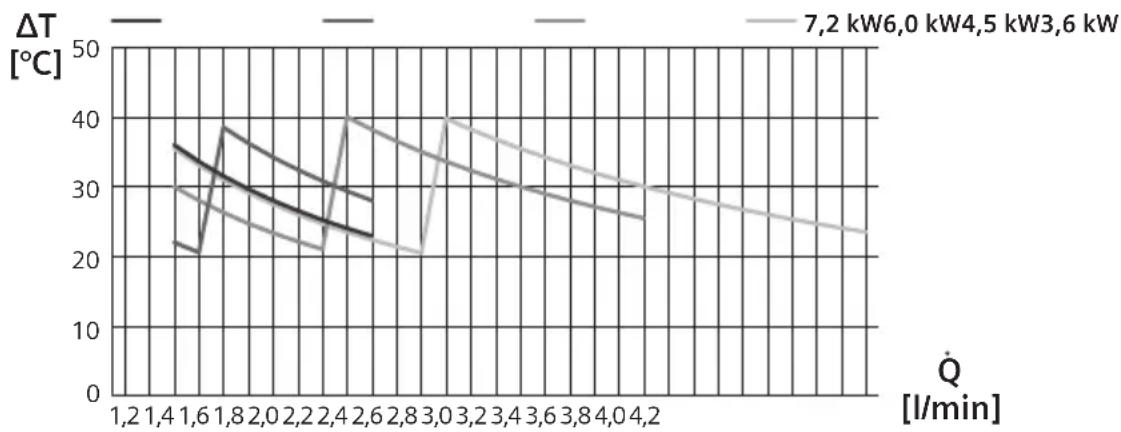

Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en drukschommelingen kunnen de uitloop-temperatuur beïnvloeden.

Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).

v. Elektrische aansluiting

DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vaste aan - sluiting)

■ Sluit het apparaat conform het bedradingsschema aan op de klemmenstrook.
Plaats de kap en schuif deze op de achterwand van het apparaat, zodat de vergrendelingen boven en beneden in elkaar sluiten.

DE04101M en DE10104M

Aansluitkabel vervangen:

De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voorkomen. De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen.

Voor alle apparaten

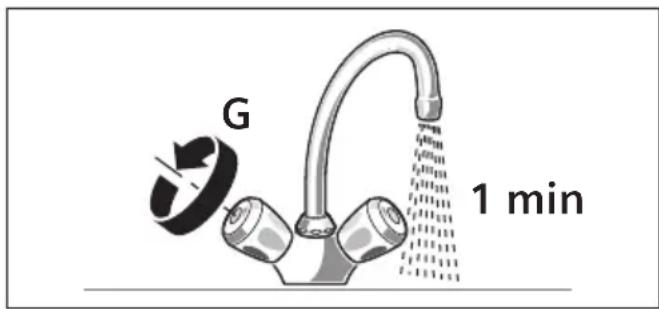

De doorstroomgeiser ontluchten: draai de warmwaterkraan volledig open en laat het apparaat ongeveer een minuut doorspoelen (G) totdat er geen luchtbellen meer uit komen.

G 1 min

Na de montage

DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vaste aan - sluiting)

■ Schakel de zekeringen weer in.

DE04101M en DE10104M

VI. Eerste ingebruikname

Startspoeling

Open de warmwaterkraan en tap ten minste 1 minuut lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (beveiliging) begint het apparaat te verwarmen.

Info: wordt het tappen van water voortijdig beeindigd, dan verwarmt het apparaat niet. Open de warmwaterkraan opnieuw en tap ten minste 1 minuut lang water.

Tip: start het apparaat door onvoldoende debiet niet, verwijder dan de perlator, straalregelaar of een dergelijke voorziening en herhaal het proces.

Belangrijk: produceert de doorstroomgeiser vanwege een te lage waterdruk in de huisinstallatie onvoldoende debiet:

Schakel de zekeringen uit of trek de stekker uit het stopcontact.

■ Verwijder de debietbegrenzer (H1 – H4).

Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en drukschommelingen kunnen de uitloop-temperatuur beïnvloeden (zie afbeelding IV, links: drukbestendig [gesloten], rechts: drukloos [open]).

Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).

Overhandig de gebruiker de montage- en gebruikshandleiding en geef uitleg bij het apparaat.

Technische gegevens

Type		DE04101M DE10104M Lage plaatsing	DE05101M Lage plaatsing	DE06101M Lage plaatsing	DE08101M Lage plaatsing	DE06111M Hoge plaatsing	DE08111M Hoge plaatsing
Constructie		druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig
Vermogen	[kW] 3,6	4,5 6 7,2 6 7,2
Elektrische aansluiting	[V] 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 230 23	[mm2] 1,5 2,5 4 4 4 4
Nominale stroom	[A] 15,7	19,1 26 31,3 26 31,3
Zekering	[A] 16 20	32 32 32 32
Schroefdraad wateraansluiting	[Duim]	G 3/8	G 3/8	G 3/8	G 3/8	G 1/2	G 1/2
Max. toevoertemperatuur	[°C]	20 20 20 20 20 20 20
Warmwatervermogen. Bij toevoertemp. van 12 °C tot 38 °C	[l/min]	1,9 2,4 3,2 3	9 3,2	3,9
Veiligheidsklasse	IP	24 24 24 24 24 24 24
Inschakeldruk (zonder DMB)	[bar]	<0,25	<0,25	<0,25	<0,25	<0,25	<0,25
Inschakeldebiet	[l/min]	1,8	1,8/1,9	1,8/2,1	1,8/2,3	1,8/2,1	1,8/2,3
Uitschakeldebiet	[l/min]	1,6	1,6/1,7	1,6/2,0	1,6/2,2	1,6/2,0	1,6/2,2
Doorstroombegrenzing bij	[l/min]	2	2	3	4	3	4
Gewicht	[kg]	1,1 1,1 1,1 1	1 1,1	1,1
Toepassingsbereik in water: specifieke elektri-sche weerstand bij 15 °C	[Ωcm]	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Nominale druk	[MPa(bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Met stekker		√	-	-	-	-	-
Vaste aansluiting		-	√	√	√	√	√
Energie-efficiëntieklasse		A	A	A	A	A	A
Capaciteitsprofiel		XXS XXS	XXS	XXS XXS	XXS
Jaarlijks energieverbruik	[kWh]	467 470 470	471 470 471
Dagelijks stroomverbruik	[kWh]	2,145	2,150	2,154	2,161	2,154	2,161
Geluidsniveau	[dB]	15 15 15 15 15 15 15
Warmwaterbereiding-energie-efficiëntie	[%]	39,4 39,3 39,2	39,1 39,2	39,1

De uitlaattemperatuur van de kraan is afhankelijk van het debiet van het water:

Gebruikshandleiding

A.u.b. de uitvoerige veiligheidsinstructies aan het begin van deze handleiding lezen en ze in acht nemen!

Belangrijk: Het apparaat nooit aan vorst blootstellen!

Gevaar voor een elektrische schok! Schakel bij een defect onmiddellijk de stroom uit (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) of trek de stekker uit het stopcontact (DE04101M, DE10104M).

Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoerafsluiten.

Bediening

De elektronische doorstroomgeiser uit deze serie werkt automatisch.

Inschakelen

Open de kraan volledig. De doorstroomgeiser schakelt zichzelf in. Het water wordt verwarmd terwijl het door het apparaat stroomt. De hoog geplaatste apparaten DE06111M en DE08111M zijn uitgerust met een automatische verbruiksweergave. De verbruiksweergave brandt op half vermogen geel en op vol vermogen rood, afhankelijk van het waterdebiet.

Uitschakelen

Draai de waterkraan dicht, het apparaat schakelt zichzelf uit.

Watertemperatuur regelen

Draai de waterkraan heelmaal open, het apparaat schakelt zichzelf in.
Verlaag nu door een vermindering van de door-stroomhoeveelheid de temperatuur van het water.

Info: in de winter kan het bij een lagere toevoertemperatuur van het koude water gebeuren dat de uitstroomtemperatuur niet wordt bereikt. Ga te werk zoals beschreven onder "Wateraansluiting".

Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

• Neem de buitenkant van het apparaat af met een mild reinigingsmiddel.
  ■ Reinig de straalregelaar van vuil- en kalkafzettingen.

Onderhoud

Om risico's te voorkomen, mogen reparatie- en onderhoudswerkzaamehden alleen door een goedgekeurde klantenservice worden uitgevoerd.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat door te geven.

U vindt de nummers tussen de twee aansluitkoppelstukken van de doorstroomgeiser.

Afvalverwijdering

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Op dit apparaat zijn de door onze landelijke dealer afgegeven garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de speciaalzaak waar u het apparaat hebt aangeschaft, of rechtstreeks bij onze landelijke dealer. Bovendien zijn de garantievoorwaarden ook opgenomen op het internet op het aangegeven webadres. Om aanspraak te kunnen maken op de garantie, dient in elk geval het bewijs van aankoop overlegd te worden.

Wijzigingen voorbehouden.

Wat te doen bij een storing?

Let op!

Reparaties mogen uitsluitend worden uitgevoerd door een installateur. U loopt een groot risico indien het apparaat op ondeskundige wijze wordt gerepareerd.

Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) niet, er stroomt geen warm water.	De zekering in de huisinstalatie is geactiveerd.	De zekering in de huisinstallatie controleren.	Klant
	Stroomuitval of eerste ingebruikname.	Startspoeling:Open de warmwaterkraan en tap ten minste 30 seconden lang (debiet van ten minste 2 liter per minuut) water.Pas daarna (zekering) begint het apparaat te verwarmen.Start het apparaat vanwege het te lage debiet niet, de perlator, douche-kop of iets dergelijks verwijderen en het proces herhalen.	Klant
	De luchtherkenning in het apparaat herkent lucht in het water en schakelt het verwarmingsvermogen voor korte tijd uit.
De gewenste uit- looptemperatuur wordt in de winter niet meer bereikt.	De toevoertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warm-watertemperatuur wordt bereikt.	Klant
Te geringe doorstro-ming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ontkalk deze.	Klant
	De zeef in het verwarmings-blok is verstopt.	Demonteer de zeef, reinig hem en monteer hem opnieuw. Spoel het apparaat. Herhaal indien nodig deze procedure net zolang, totdat er geen deeltjes meer aanwezig zijn in de zeef.	Vakman
Het water wordt niet voldoende warm.	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman contro-leren. Controleer de toegestane toevoertemperatuur.	Vakman
	Te hoge doorstroming en/of te lage koudwater-toevoer-temperatuur.	Door een vakman:Laat de doorstroming via het hoekklep regelen. Controleer de doorstroombegrenzer of pas een kleinere toe.	Vakman

Neem contact op met de klantenservice als de storing niet kon worden verholpen.
