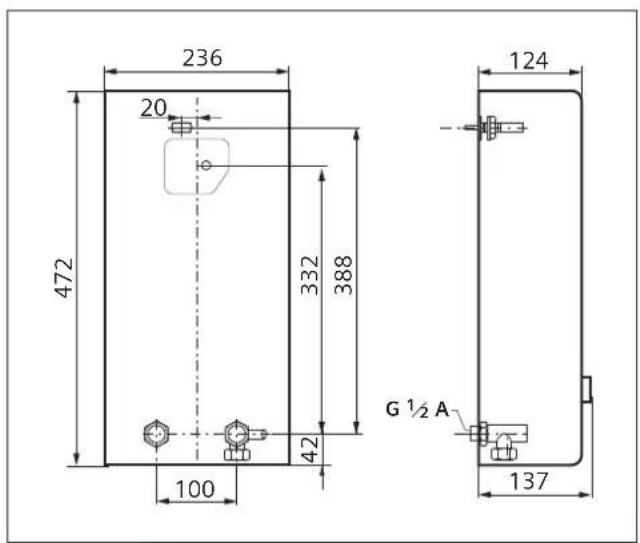

Instructions de montage Montez le chauffe-eau instantané en suivant les indica-tions portées sur les figures. Respectez les consignes du texte.La partie avec les illustrations figurent au milieu de la notice d’utilisation. Consignes de sécurité Danger de choc électrique !En cas d’erreur, déconnectez immédiatement la tension du secteur.Nous n’assumons aucune garantie pour les risques ■susceptibles de survenir en cas de non-respect de cette notice.Seul un installateur agréé est autorisé à raccorder ■et à mettre en marche le chauffe-eau instantané.Nʼouvrez jamais l’appareil sans avoir interrompu ■ l’apport de courant à l’appareil.Respectez les prescriptions légales en vigueur dans votre ■pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d’électricité et d’eau et applicables dans votre localité.Le chauffe-eau instantané est un appareil qui répond à la ■ classe de protection I. Il doit être raccordé au fil de terre. L’appareil doit être raccordé de manière durable aux ■conduites d’eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.Exemple ■ : Les conduites d’eau mises à la terre peuvent simuler la présence d’un fil de terre.Afin de respecter les prescriptions de sécurité applicables, ■l’installation doit comporter un dispositif de coupure tous pôles. L’espace coupe-circuit entre les contacts doit s’éle-ver à 3 mm minimum.Le chauffe-eau est conçu uniquement pour fonctionner ■en circuit fermé (résistant à la pression).La robinetterie doit pouvoir s’utiliser avec des chauffe-eau ■fermés (résistants à la pression).Ne raccorder le chauffe-eau instantané qu’à une conduite ■d’eau froide.Le chauffe-eau peut s’utiliser avec de la tuyauterie en ■ matière plastique certifiée DVGW.Installez le chauffe-eau uniquement dans un local ■exempt de gel.Avant le montage, mettez le câble d’alimentation ■ électrique hors tension et coupez l’arrivée d’eau !Procédez d’abord au raccordement de l’eau, puis au ■raccordement électrique.Pratiquez dans la paroi arrière uniquement les ouvertures ■nécessaires au montage. Si vous refaites le montage, bou-chez les ouvertures inutilisées afin de les rendre étanches.Une fois le montage terminé, les pièces électroconductri- ■ces doivent être impossibles à toucher. Montage

Déballage/enlèvement du capot Déballez l’appareil et vérifiez s’il n’a pas subi de dégâts ■pendant le transport.Éliminez l’emballage et, le cas échéant, l’ancien appareil ■en respectant l’environnement. II. Préparation du montage Important : N’utilisez que le kit de montage joint. Les tubulures de raccordement d’eau livrées doivent être impérativement montées !Coupez l’arrivée d’eau. Le raccord électrique (câble de ■raccordement) doit être sans tension. Dévissez ou désen-clenchez les fusibles. III. Montage mural Le chauffe-eau instantané doit être solidement monté ■contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.L’écart par rapport au mur est variable. Vous pouvez ainsi ■compenser les inégalités du mur.La gaine doit bien enserrer le cordon d’alimentation. ■Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l’eau. IV. Raccordement de l’eau Le chauffe-eau instantané doit être purgé. Pour ce ■ faire, ouvrir entièrement le robinet d’eau chaude et rincer l’appareil 1 minute avec un débit d’au moins 6 litres d’eau.

Branchement électrique/montage La borne de branchement au secteur peut être montée ■ en haut ou en bas. La gaine du câble d’alimentation doit pénétrer au moins de 40 mm dans l’appareil. VI. Mise en service/informations supplémentaires Première mise en service Réenclencher les fusibles. ■Régler la température. ■ Purge de démarrage : ouvrir le robinet d’eau chaude et ■ tirer de l’eau au moins 1 minute (débit au moins 6 litres par minute). L’appareil commence ensuite à chauffer (sécurité).Astuce : si l’appareil ne démarre pas en raison d’un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.Lors d’une pression de conduite d’eau faible, retirez le ■ limiteur de débit (voir Fig. A).Expliquez à l’utilisateur le fonctionnement du chauffe-eau ■instantané.15

Données techniques DE 18401 DE 21401 DE 24401 DE 27401Puissance nominale[kW] 18 21 24 27Tension nominale[V] 400 400 400 400Protection par fusibles[A] 32 32 40 40Section de câble minimale [mm

]4466Débit d’eau chaude pour puissance nominalepour une augmentation de température de12 °C à 38 °C [l/min] 9,9 11,6 13,6 13,912 °C à 60 °C [l/min] 5,4 6,3 7,2 7,6Débit à l’enclenchement[l/min] 2,6 2,6 2,6 2,6Pression d’écoulement à l’enclenchement * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) Rayon d’action dans l’eau Résistance électrique spécifique à 15 °C[Ωcm]≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300Pression nominale [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Température maximale admissible à l’entrée[°C] 20 20 20 20Impédance de secteur maximale sur le lieu de raccordement [Ω] ≤ 0,400 ≤ 0,400 ≤ 0,400 ≤ 0,400

• Lui ajouter la perte de pression au mitigeur Si votre installation domestique présente une pres-sion d’eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enle-vez le limiteur de débit. Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à ac-cumulation : Pour l’exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (ac-cessoires spéciaux) s’impose. Les autres relais de dé-lestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonc-tions erronées. Lors d’une exploitation avec le relais de délestage brusque, l’électronique de réglage doit être codée. Affichage de statut sur l’appareilDEL Statut de l’appareilDésactivée DésactivéAllumée Mise en serviceClignotement lent (1/s) L’appareil chauffeClignotement rapide (4/s) La température réglée n’est pas obtenue (le débit d’eau pour la puissance de raccorde-ment est trop élevée). Le crible en aval du clapet anti-retour est bouché.Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1–3. Accessoires spéciaux Tuyauterie de montage en kit ■ BZ 45U20 : permet d’utiliser le chauffe-eau sous l’évier Commutateur prioritaire (relais de délestage brusque) ■ BZ 45L20 : pour l’exploitation avec commutation prioritaireKit de montage ■ BZ 45K23 : pour une installation sur crépi

Notice d’utilisation Avant d’utiliser cet appareil, lisez attentivement cette notice d’utilisation ! Consignes de sécurité Cet appareil est conçu pour une utilisation ménagère ou ■pour des applications apparentées à des tâches ménagè-res non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l’utilisation dans des cuisines de collaborateurs de magasins, bureaux , ex-ploitations agricoles et autres exploitations commerciales, ainsi que l’utilisation par des hôtes de pensions, de petits hôtels et d’aménagements d’habitats similaires.Danger de choc électrique ! En cas d’erreur, décon-nectez immédiatement la tension du secteur.Nous n’assumons aucune garantie pour les risques ■susceptibles de survenir en cas de non-respect de cette notice.Seul un installateur agréé est autorisé à raccorder ■et à mettre en marche le chauffe-eau instantané.Les réparations ne doivent être effectuées que par un ■spécialiste afin d’éviter les dangers.N’installer le chauffe-eau instantané que dans un local ■exempt de gel.L’utilisation de cet appareil est fortement déconseillée aux ■personnes à capacité réduites, tant mentales que physi-ques ou ne possédant pas les connaissances suffisantes ainsi qu’aux enfants, hormis s’ils sont surveillés ou s’ils ont été instruits en regard de l’utilisation de l’appareil par une personne, qui est responsable de leur sécurité.Tenir les enfants éloignés de l’appareil. Surveiller les en- ■fants afin qu’ils ne jouent pas avec l’appareil.Le mitigeur et le tuyau d’eau chaude peuvent devenir ■chauds.En cas de panne, désenclencher immédiatement les ■fusibles. En présence d’une non-étanchéité sur l’appareil, fermer immédiatement la conduite d’eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée. Votre nouvel appareil Le chauffe-eau à commande électronique réchauffe l’eau circulant dans l’appareil Utilisation de l’appareil La température de l’eau chaude peut être réglée en continu sur le chauffe-eau à commande électronique:réglage pour un lavaboréglage pour une douchePour obtenir des températures élevées ou des débits impor-tants, si une batterie thermostatique est mise en oeuvre, il est recommandé de choisir les réglages suivants :nettoyage de la vaissellenettoyage des solsRobinet d’eau chaude ouvert. ■L’appareil se met en marche et chauffe l’eau lorsque le ro-binet d’eau chaude est ouvert. Fermez le robinet d’eau et l’appareil s’éteint à nouveau. La température de l’eau à la sortie varie en fonction d’une éventuelle modification de la température de l’eau à l’entrée. Pour hausser la température de l’eau Si la température de l’eau n’est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d’eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauf-fer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit. Pour diminuer la température de l’eau Mise en service suite à une coupure d’eau Mettre l’appareil sans tension (désenclencher les fusibles ■dans l’installation domestique).Laissez le robinet d’eau chaude ouvert jusqu’à ce que l’air ■se soit échappé de la conduite. Réenclencher les fusibles. ■L’appareil est prêt à fonctionner.17

Economies d’énergie Régler la température de l’eau chaude directement au ■ niveau du chauffe-eau. L’addition d’eau froide lorsque la température de l’eau four- nie par l’appareil est trop élevée constitue un gaspillage inu- tile d’eau et d’énergie. La température d’exploitation la plus rentable pour l’appareil est de 40 °C (position du sélectionneur de température

Nettoyage Essuyez l’appareil uniquement avec un chiffon humide. N’utilisez aucun détergent abrasif ou récurant. Service après-vente Si vous contactez le service après-vente, veuillez indiquer le

FD de votre appareil. Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané. En cas de panne que faire ? Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d’elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n’est pas nécessaire et vous écono- misez ainsi des frais. Panne Cause Remède Qui ? Débit trop faible de l’eau. Le crible du robinet d’eau ou de la pomme de douche est bouché. Retirer le crible et le nettoyer ou le décalcifier. Client Le crible du bloc chauffant est bouché. Faire nettoyer le crible par un tech- nicien spécialisé. Technicien spécialisé Le crible en aval du clapet anti-re- tour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Technicien spécialisé La température de l’eau réglée n’est pas obtenue. Le chauffe-eau instantané est raccordé à un mélangeur d’évier à thermostat. Régler la température sur le chauf- fe-eau instantané à « max ». Client La limite de puissance est obtenue. Débit trop élevé et/ou température d’arrivée d’eau froide trop faible. Réduire le débit sur le robinet d’eau. Client Par un technicien spécialisé : laisser réguler le débit via une sou- pape d’équerre. Contrôler le limiteur de débit ou uti- liser un plus petit Technicien spécialisé L’eau n’est pas suffisamment chaude. Le fusible dans l’installation do- mestique s’est déclenché. Contrôler le fusible dans l’installa- tion domestique. Client Le coupe-circuit automatique de l’appareil s’est déclenché. Laisser contrôler le coupe-circuit automatique de l’appareil par un technicien spécialisé. Contrôler la température d’arrivée permise. Technicien spécialisé La limite de puissance est obtenue. Débit trop élevé et/ou température d’arrivée d’eau froide trop faible. Par un technicien spécialisé : laisser réguler le débit via une sou- pape d’équerre. Contrôler le limiteur de débit ou uti- liser un plus petit Technicien spécialisé De l’eau froide coule brièvement. La détection d’air dans l’appareil détecte de l’air dans l’eau et dé- connecte brièvement la puissance chauffante. Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. Automa- tique du chauffe-eau instantané18

Panne Cause Remède Qui ? Hivérisation : La température de sortie désirée n’est plus obtenue en hiver. La température d’arrivée a baissé. Réduire le débit d’eau sur le robinet d’eau jusqu’à ce que la température d’eau chaude désirée soit atteinte. Client L’appareil ne démarre (chauffe) pas, aucune eau chaude ne coule. Panne de courant ou première mise en service. Purge de démarrage : ouvrir le robinet d’eau chaude et tirer de l’eau au moins 1 minute (débit au moins 6 litres par minute). L’appareil commence ensuite à chauffer (sécurité). Si l’appareil ne démarre pas en raison d’un débit trop faible, reti- rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus. Client Si la panne n’a pas pu être éliminée, veuillez appeler le service après-vente. Èlimination Cet appareil est marqué selon la directive euro- péenne 2002/96/CE relative aux appareils électri- ques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Garantie Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l’achat. Le revendeur chez qui vous vous êtes procuré l’appareil four- nira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie,veuillez toujours vous munir de la preuve d’achat. Sous réserve de modifications.19 fr20I.
