GEBRUIKSAANWIJZING DE27401 SIEMENS

Gedurende een minuut ontluchten.

Odp战略布局 - 1 minute!

YdaHtB Bo3dyx B TeueHHe 1 MmHyTbI!

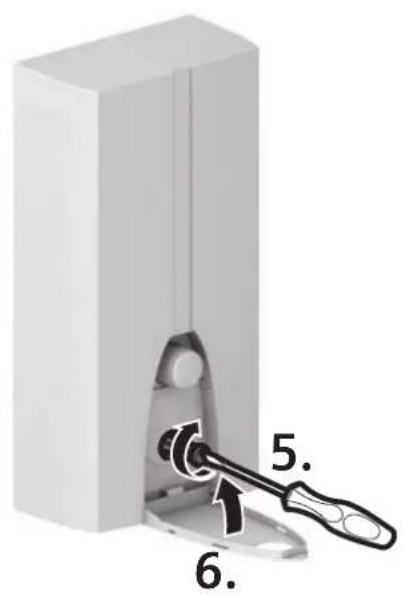

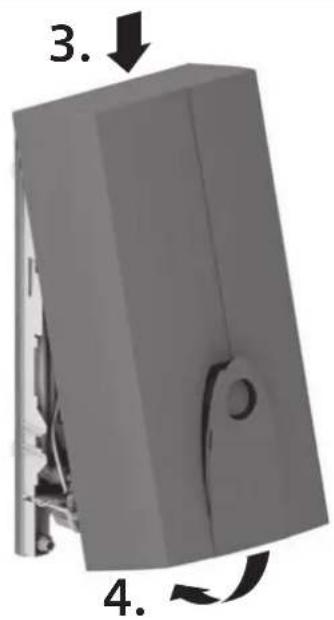

V.

VI.

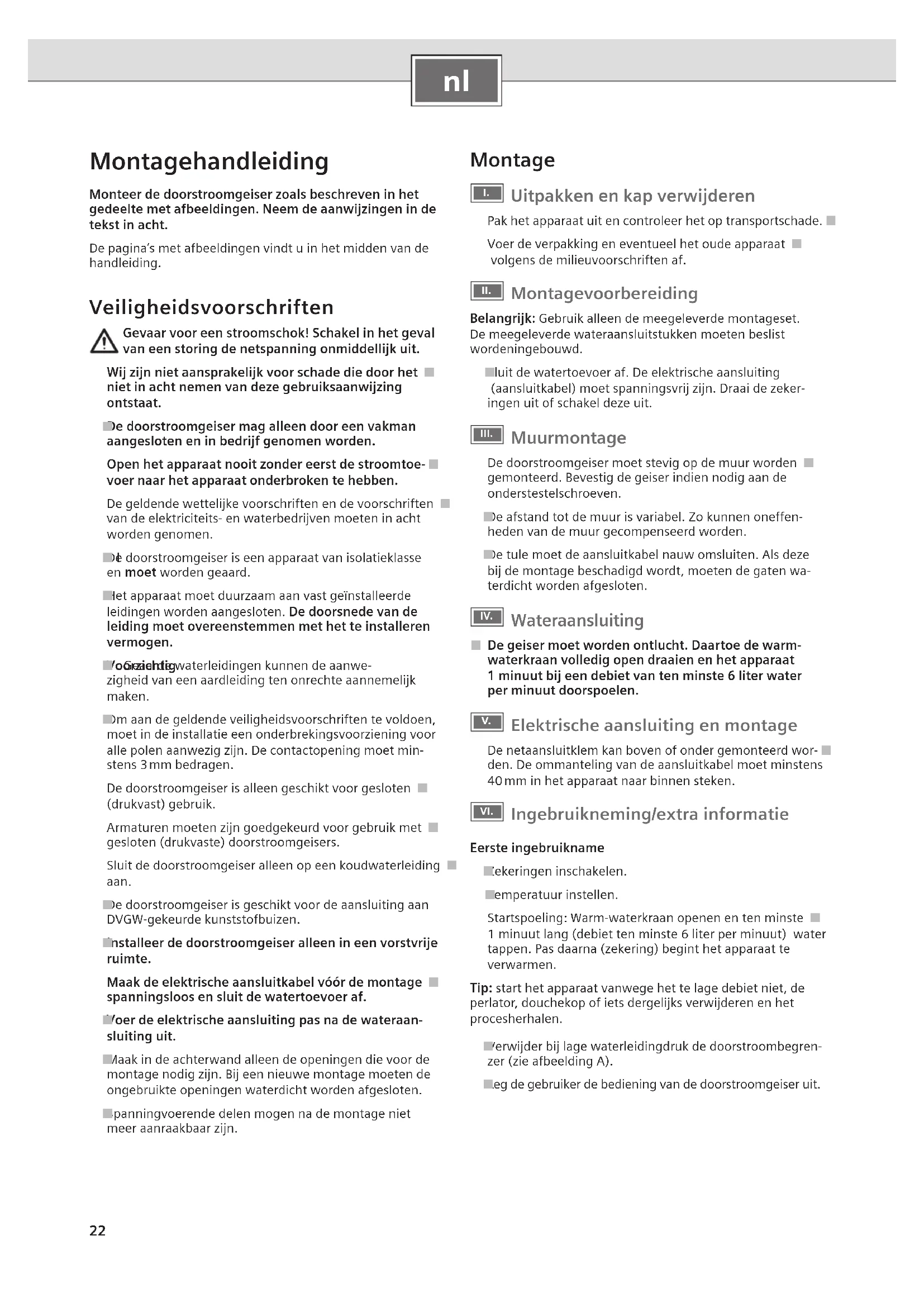

Montagehandleiding

Monteer de doorwaygeiser Zoals beschreiben in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Veiligheidsvoorschriften

Gevaar voor een strooomschok! Schakel in het geval van een storing de netspanning onmiddelijk uit.

Wijল Niet aansprakelijk voor schade die door het Niet in alot nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door eenvakman aangesloten en in bedrijf genomen worden.

Open het apparaat nooit zichonder eerst de stroomtoe- voer hier het apparaat onderbroken te hebben.

De geldende wettelijkke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven要去en in acht worden genomen.

doorstroomgeiser is een apparaat van isolatieklassen en moet worden geaard.

Iet apparaat moet duurzaam aan vast geinstalle de leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installereren vermogen.

/ooziehtigwaterleideringen konnen de aanwezigheid van een aardleiding ten onrechte aannemelijkmake.

Dm aan de geldende veiligheidsvoorschriften te voldoen, moet in de installmente een onderbrekingsvoorziening voor alle polen aanwezig়. De contactoppening moet minstens 3mm bedragen.

De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gelebruik.

Armaturen要去en zich goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.

Sluit de doordstroormeiser alleen op een koudwaterleiding aan.

De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

Installeer de doorstroomgeiser alleen in een vorstvrijruimte.

Maak de elektrische aansluitkabel voor de montage spanningsloos en sluit de watertoevoer af.

/oor de elektrische aansluiting pas na de wateraan-sluiting UIT.

Maak in dechterwand alleen de openings die voor de montage nodig+zijn. Bij een neue montage要去en de ongebruikte openings waterdicht worden afgesloten.

panningvoerende delen mogen na de montage nichteer aanraakbaar zich.

Montage

Uitpakken en kap verwijderen

Pak het apparaat uit en controllerer het op transportschade.

Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken要去en beslist wordeningebauwd.

luit de watertoevoer af. De elektrische aansluiting (aansluitkabel) moet spanningsvrij zichn. Draai de zekeringen uit of schakel.Dezeuit.

Muurmontage

De doordstroormgeiser moet stevig op de muur worden gemonteerd. Bevestig de geiser indien nodig aan de onderstestelschroeven.

Deafstand tot de muur is variabel. Zo kannen oneffenheden van de muur gecompenseerd worden.
De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage beschadigd worden,要去en de gaten waterdicht worden afgesloten.

Wateraansluiting

De geiser要去en ontlucht. Daartoe de warmwaterkraan volledig open draaien en het apparaat 1 minuut bij een debiet van ten minste 6 liter water per minuut doorspoelen.

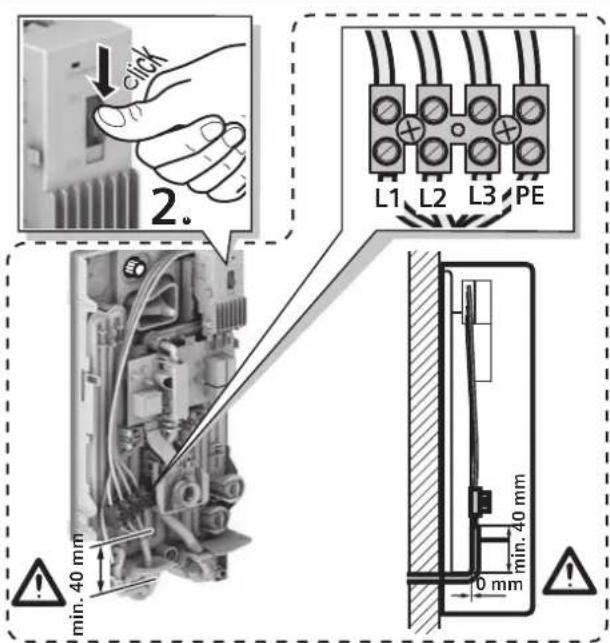

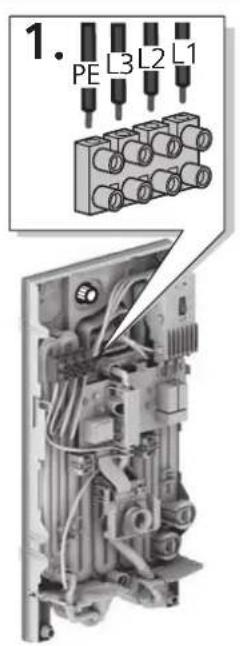

Elektrische aansluiting en montage

De netaansluitklem kan boven of onder gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40mm in het apparaat waar binnen steken.

Ingebruikneming/extra informatie

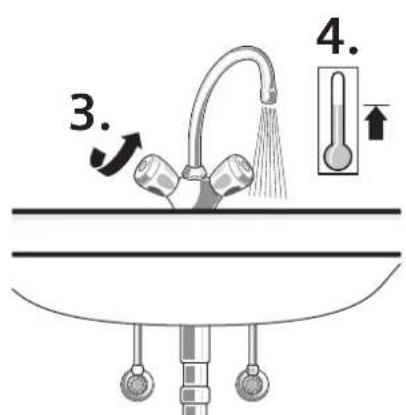

Eerste ingebruikname

Ekeringen inschakelen.
emperatuur instellen.

Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.

Tip: start het apparaat vanwege het te lage debiet nicht, de perlator, douchekop of iets dergelijks verwijderen en het procesherhalen.

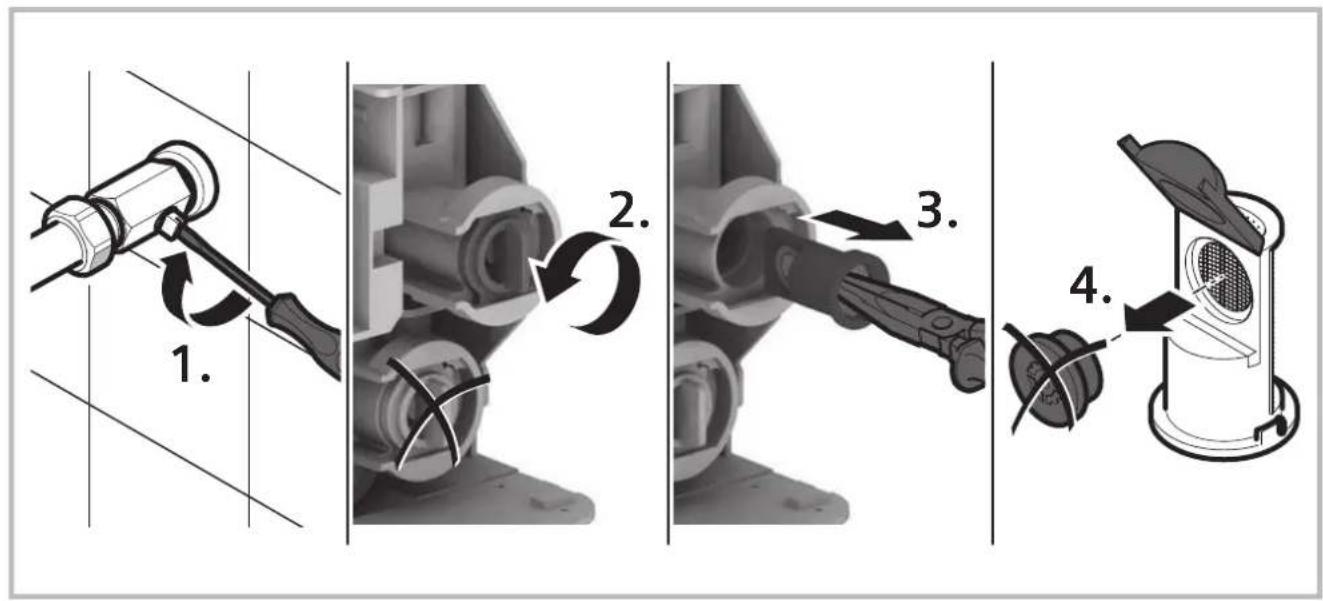

Vewijder bij lage waterleidingdruk de doorstroombegrenzer (zie afbeelding A).
eg de gebruiker de bediening van de doorstroomgeiser UIT.

A Als de doorstroomgeiser op grond van een te lage waterdruk in uw huisinstallatie onvoldoende doorstroming bereikt, dient u de doorstroombegrenzer te verwijderen.

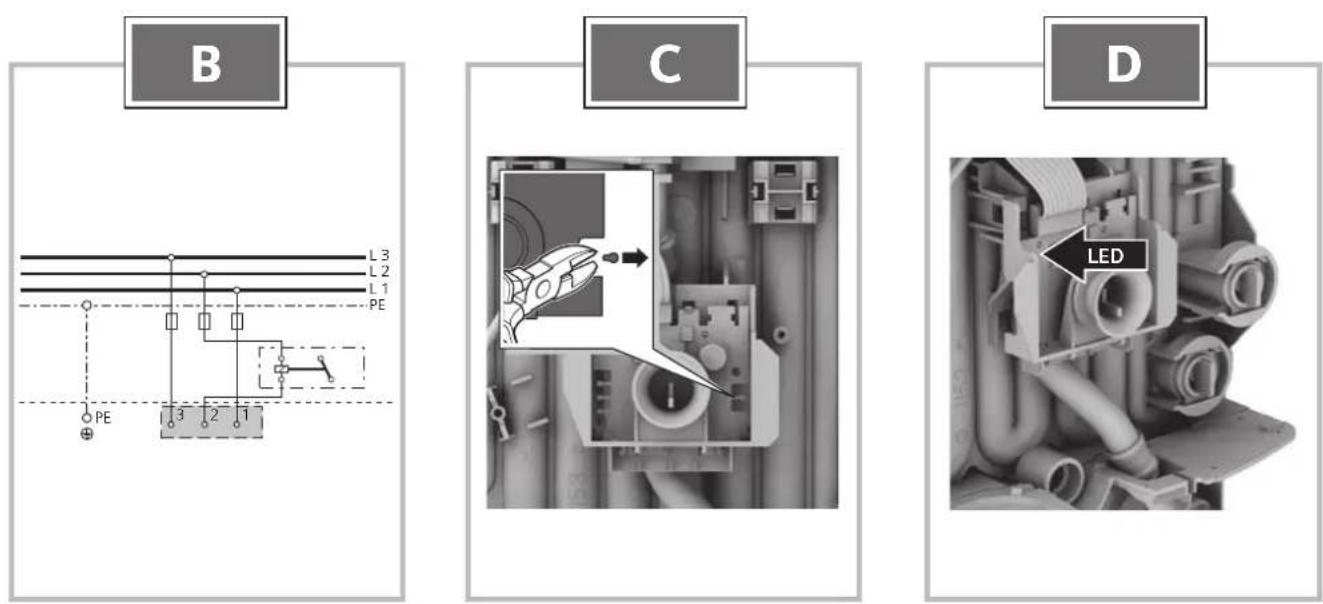

B Voorangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag: Voor het gebruik met voorangschakeling is een speciaal lastafworprelais BZ 45L20 (special toebehoren) vereist. Andere, reeds aanwezigel lastafworprelais, met uitzondering van elektronische lastafworprelais, kunnen tot storingen leiden.
Bij gebruik met het lastafworprelais moet de regelingselektronica gecodeerd worden.

D Statusindicatie in het apparatus

LED	Apparaatstatus
Uit	Uit
Brandt	Stand-by
Langzaam knipperen (1/s)	Apparaat verwarmt
Snel knipperen (4/s)	Ingestelde temperatuur wordt Niet bereikt(waterdoor-stroming voor het aansluit-verbogen te hoog).

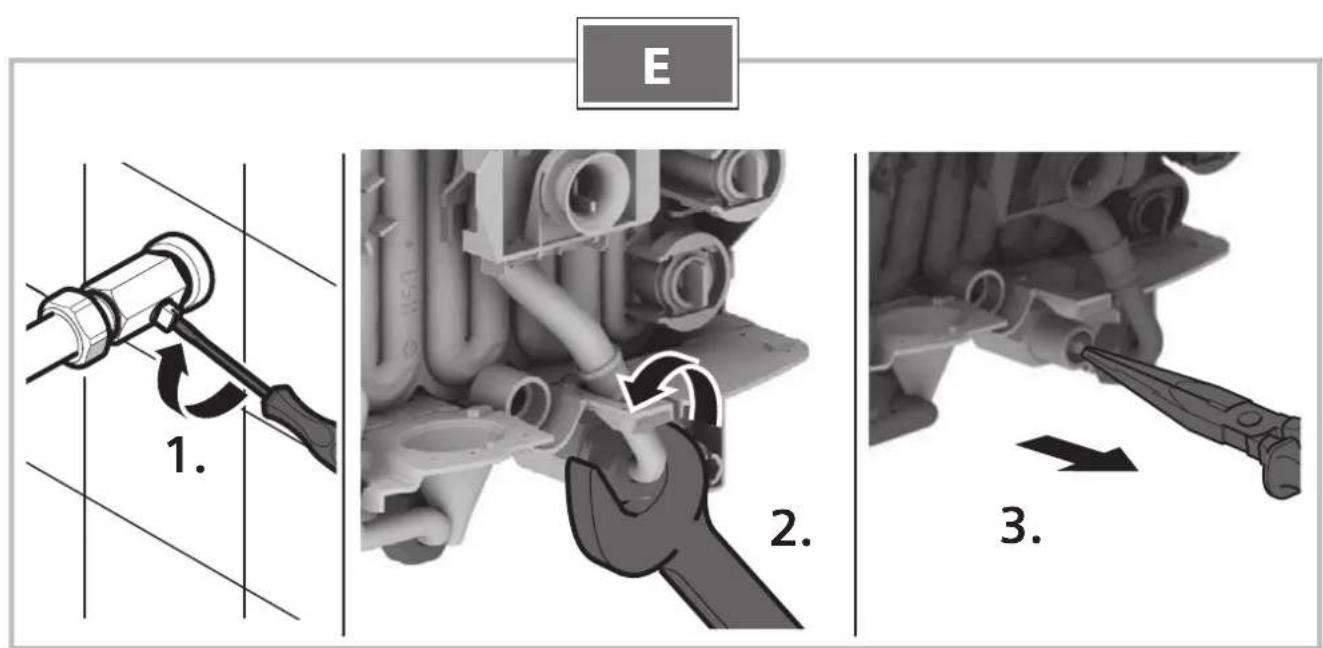

E De zeef voor de terugslagklep in de aanvoer van koud water is verstopt. Verwijder de zeef en reinig of ontkalk deze. Zie afbeeling E 1-3.

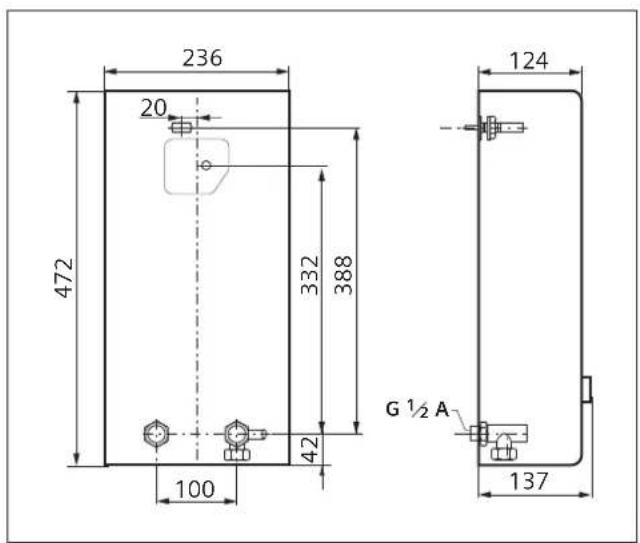

Technische gegevens

		DE 18401 DE 2	1401 DE 24401	DE 27401
Nominal vermogen	[kW] 18 21	24 27
Nominale spanning	[V] 400 400	400 400
Zekering	[A] 32 32 40	40
Minimale leidingdiameter	[mm²]	4	4	6	6
Warmwaterhoeveelheid bij nominal vermogenbij temperatuurverhoging van
12 °C maar 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C maar 60 °C [l/min] 5,4 6,3 7,2 7,6
Inschakelhoeveelheid	[l/min] 2,6 2	6 2,6 2,6
Inschakelstroomdruk *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Toepassingsbereik in water Specifieke elektrische watertand bij 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximaal toegestane toeovertemperatuur	[°C]	20 20 20 20
Maximale netimpedantie op aansluitplaats	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

• Hierbij komt nog de druddaling aan de mengkraan

Special toebehoren

■ Buismontageset BZ 45U20: voor gebruik van de doorstroomgeiser als onderbouwtoestel
Voorrangschakelaar (lastafworpretais) BZ 45L20: voor het gebruik met voorrangschakeling
Montageset BZ 45K23: voor opbouwinstallatie

Gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor in de huishouding of voor huishoudelijkke, Niet commerciele toepassingen. Huishoudelijkke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, Kantoren, agrarische en commerciele bedrijven, evenals het gebruik door gasten van pensions,kleine hotels en soortgelijke woongelegenheden.

Gevaar voor een strooomschok! Schakel in het geval van een storing de netspanning onmiddelijkuit.

Vij zich Niet aansprakelijk voor schade die door het Niet in abrupt nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

Reparaties mogen alleen door een vakman worden uitgevoerd om bevaren te voorkomen.

De doorstroomgeiser moet in een vorstvrije ruimte geinstalleerd worden.

aat Personen (ook kinderen) met verminderde lichamelijke, zintuiglijke waarnemings- of geestelijkke vermogens of met gebrekkige ervaring en kennis het apparaat Niet bedieren, tenzij zich onder toezicht staan of geinstrueerd zijn ten aanzien van het gebruik van het apparaat door een persoon die voor hun veilighheid verantwoordelijk is.

Houd kinderen uit de buurt van het apparaat. Houd toenacht op kinderen om te voorkomen dat zij met het apparaat spelen.

De mengkraan en de warmwaterbuis konnen heet worden.

chakel in het geval van een storing de zekeringen onmiddelijkukt. Sluit bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoer. Laat de storing uitsluitend door door de klantenservice of een erkend bedrijf verhelpen.

Uw neue apparatus

De elektronische geiser verwarmt het water, terwijl dit door het toestel stroomt.

Zo bedient u het doorstroom heetwaterapparaat

Dehaarwatertemperatuur kan op de elektronische geiser traploos ingesteld worden:

wastafeldouche

Bij gebruik van eenthermostaatbatterij voor hoge temperaturesen of groe hoeveelheden water worden de volgende instellingen geadviseerd:

vaat wassen

schoonmaken

Warmwaterkraan openen.

Het dooremo hete waterapparaat schakelt zichzelf in en verwarmt het water zodra de warmwaterkraan worden geopend. Het apparaat schakelt zichzelf weeer uit wanner u de kraan sluit. Bij wijziging van de instroomtemperatuur wijzigt de uittroomtemperatuur dienovereenkomstig.

Watertemperatuur hoger make

Wanneer bij geheel geopende warmwaterkraan geen hogere temperatuur worden bereikt, stroomt meer water dan het doorstroomtoestel op basis van zich capacititeit kan verwarmen. In dit geval moet de warmwaterkraaniets worden dichtgedraaid.

Watertemperatuurlagermaken

Ingebruikneming nadat het water afgesloten is geweest

Apparaat spanningsloos make (zekeringen in de meterkastuitschakelen).

De warmwaterkraan openen totdat alle lucht uit de leiding is verdwenen.

Het apparaat is maar voor gebruik.

Energiebesparing

Stel de gewenste warmwatertemperatuur rechtsstreeks op het doorstroomtoestel in.

Het toevoegen van koud water bij te heet water uit de kraan verbruikt onnodig water en energia.

Bij ca. 40^ (temperatuurkiezerstand) wordt het toestel het meest economisch gebruikt.

Reinigen

Het apparaat uitsluitend schoonvegen met een vochtige doek.

Gebruik geen bijtende of schurende reinigingsmiddelen.

Klantenservice

Wonneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te Geven. U vindt de nummers aan de binnenzijde van de opklapbare bedienings-afscherming van de doorstroomgeiser.

Wat te doen bij een storing?

Als uw apparaat Niet werkt zoals gewenst, ligt dit vaak slechts aan eenkleinigheid. Controller of u met de volgende aanwijzigen de storing zichkunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice..

Storing Oorzaak Oplossing Wie
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Klant
	De zeef in het verwarmingsblok is verstopt..	Laat de zeef door eenvakman reinigen.	Vakman
	De zeef vórór de terugslagklep in de aanvoer van koud water is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Vakman
De ingestelde watertemperatuur worden Niet bereikt.	De doorstroomgeiser is op eenthermostaatmengkraan aangesloten.	Stel de temperatuur op de door-stroomgeiser in op „max".	Klant
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Verminder de doorstroming met de waterkraan.	Klant
		Door eenvakman:Laat de doorstro-ming via het hoekventiel regelen. Controller de doorstroombegrenzer of pas eenkleinere toe	Vakman
Het water worden Niet voldoende warm.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controlleren.	Klant
	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door eenvakman contro-leren. Controller de togestane toevoertemperatuur.	Vakman
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Door eenvakman:Laat de doorstro-ming via het hoekventiel regelen. Controller de doorstroombegrenzer of pas eenkleinere toe	Vakman
Er stroomt gedurende korteijd koud water.	De luchtherkenning in het appa-raat herkent lustch in het water en schakelt het verwarmingsvermo-gen voor korteijd UIT.	De doorstroomgeiser gaat na en-kele seconden automatisch weein bedrijf.	Automaat in door-stroomgei-ser
Winterbedrijf: De gewenste uit- looptemperatuur worden in de win- ter nicht meer bereikt.	De toevoertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur worden bereikt.	Klant
Het apparaat start (verwarmt) Niet, er stroomt geen warm water.	Stroomuitval of eerste ingebruikname.	Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) be- gint het apparaat te verwarmen.	Klant
		Start het apparaat vanwege het te lage debiet Niet, de perlator, dou- chekop of iets dergelijks verwijde- ren en het proces herhalen.

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie.

Om aanspraak te make np de garantie hebt u alttijd uw aankoopbewijsnodig.

Wijzigingen voorbehonden.
