BEDIENUNGSANLEITUNG DE27401 SIEMENS

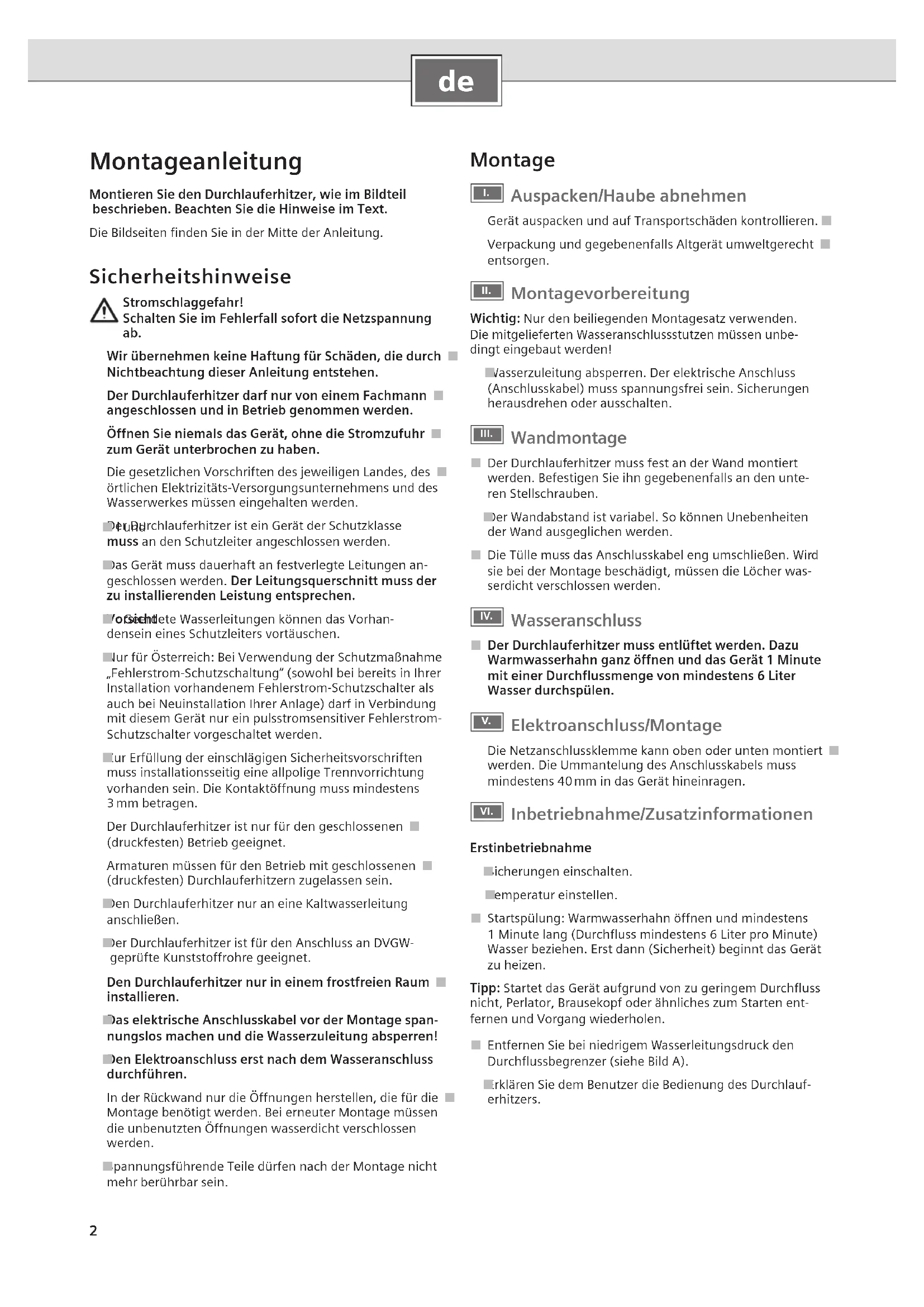

Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Sicherheitshinweise

A Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

Der Durchlauferhitzerarf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.

Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.

Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.

Deuarchlaufferhitzer ist ein Gerät der Schutzklassemuss an den Schutzleiter angeschlossen werden.

Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installmentenden Leistung entsprechen.

Vorseindete Wasserleitungen konnen das Vorhandsein eines Schutzleiters vortauschen.

Nur für Österreich: Bei Verwendung der Schutzmaßnahme, "Fehlerstrom-Schutzschaltung" (sowohl bei bereits in Ihrer Installation vorhandenem Fehlerstrom-Schutzschalter als auch bei Neuinstallation Their Anlage) darf in Verbindung mit thisem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschelt werden.

Tur Erfüllung der einschlagigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3mm betragen.

Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet.

Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.

Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.

Der Durchlaufferhitzer ist für den Anschluss an DVGWgeprüfte Kunststoffrohr geeignet.

Den Durchlauferhitzer nur in einem frostfreiern Raum installieren.

Das elektrische Anschlusskabel vor der Montage spannungsslos machen und die Wasserzuleitung absperren!

Den Elektroanschluss erst nach dem Wasseranschluss durchführten.

In der Rückwand nur die Öffnungen herstellen, die für die Montage bereitsigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.

■pannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.

Montage

Auspacken/Haube abnehmen

Gerät auspacken und auf Transportschäden kontrollieren.

Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!

Vasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

Wandmontage

Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sieihn gegebenenfalls an den unteren Stellschrauben.

Der Wandabstand ist variabel. So konnen Unebenheiten der Wand ausgegliedchen werden.

Die Tülle muss das Anschlusskabel eng umschieben. Wir sie bei der Montage beschädigt, müssen die Löscher wasserdicht verschlossen werden.

Wasseranschluss

Der Durchlauferhitzer muss entluftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute mit einer Durchflussmenge von mindestens 6 Liter Wasser durchspüssen.

Elektroanschluss/Montage

Die Netzanschlussklemme kann oben oder unter montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40mm in das Gerät hineinragen.

Inbetriebnahme/Zusatzinformationen

Erstinbetriebnahme

icherungen einschalten.

temperatur einstellen.

Startspulung: Warmwasserhahn öffnen und mindestens 1 Minute lang (Durchfluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen.

Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfern und Vorgang wiederholen.

Entfernen Sie bei niedrigem Wasserleitungsdruck den Durchflussbegrenzer (siehe Bild A).

Rklaren Sie dem Benutzer die Bedienung des Durchlauf-erhitzers.

Erreicht der Durchlauferhitzer aufgrund von zu geringem Wasserleitungsdruck in Ihrer Hausinstallation keinen genügenden Durchfluss, entfernen Sie den Durchflussbegrenzer.

Vorrangschaftung fur die Kombination mit Elektro-Speicherheizgeräten:

Für den Betrieb mit Vorrangschaltung ist ein spezialles Lastabwurfrelais BZ 45L20 (Sonderzubehr) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen.

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden.

Statusanzeige im Gerät

LED	Gerätestatus
Aus	Aus
Leuchtet	Bereitschaft
Langsames Blinken (1/s)	Gerät heizt
Schnelles Blinken (4/s)	Eingestellte Temperatur wird nicht erreicht (Wasserdurchfluss für die Anschlussleistung zu hoch).

Das Sieb vor dem Rückschlagventil im Kaltwasserzulaufstutzen ist verstopf.

Sieb entnehmen und reinigen oder entkalken.
Siehe Bild E 1-3.

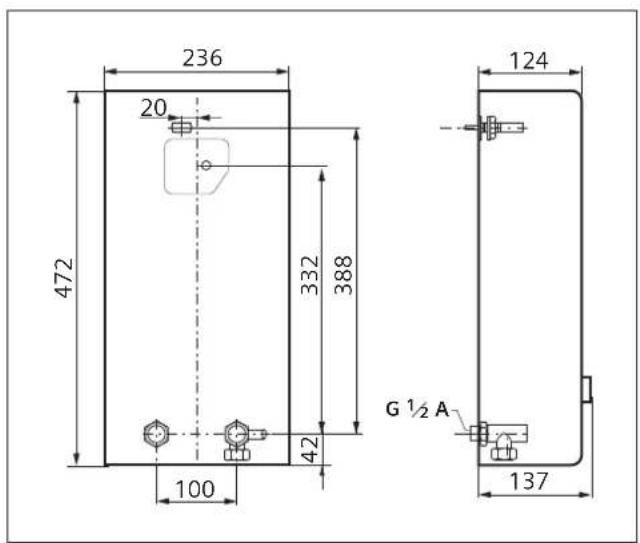

Technische Daten

		DE 18401 DE 21401 DE 24401 DE 27401
Nennleistung	[kW] 18 21 24 27
Nennspannung	[V] 400 400 400 400
Absicherung	[A] 32 32 40 40
Mindestens Leitungsquerschnitt	[mm2]	4	4	6	6
Warmwassermenge bei Nennleistung bei Temperaturerhöhung von
12 °C auf 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C auf 60 °C [l/min] 5,4 6,3 7,2 7,6
Einschaltmenge	[I/min] 2,6 2,6 2,6
Einschaltfließdruck *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C	[Ωcm]	≥ 1 300 ≥ 1 300	≥ 1 300 ≥ 1 300
Nenndruck	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximal zulässige Zulauf-Temperatur	[°C]	20 20 20 20
Maximale Netzimpedanz am Anschlussort	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

• Hierzu kommt noch der Druckabfall an der Mischbatterie

Sonderzubehör

Rohrbausatz BZ 45U20: zur Verwendung des Durchlauf-erhitzers als Untertischgerät
Vorrangschalter (Lastabwurfrelais) BZ 45L20: für den Betrieb mit Vorrangschaltung
Montageset BZ 45K23: für Aufputzinstallation

Gebrauchsanleitung

Bevor Sie das Gerät benutzen,lesen Sieitte sorgfältig.
diese Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

Der Durchlaufferhitzerarf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.

eparaturen dürfen nur von einem Fachmann durchgeführrt werden, um Gefährdungen zu vermeiden.

Der Durchlaufferhitzer muss in einem frostfreiern Raum installiert werden.

Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedieten lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

inder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Die Mischbatterie und das Warmwasserrohr können heiB werden.

n Störungsfallitteibefortdie Sicherungenausschalten. Bei einer Undichtigkeit am Gerat sofor die Kaltwasserzuleitung schlieBen.Die Storung nur durch den Werskundendienst oder einen anerkannten Fachbetrieb beheben lessen.

Ihr neues Gerät

Der elektronische Durchlauferhitzer erwartet das Wasser, während es durch das Gerät fliebt.

So bedienen Sie den Durchlauferhitzer

Die Warmwassertemperatur kann am elektronischen Durchlauferhitzer stufenlos eingestellt werden:

Waschbecken

Dusche

Bei Verwendung einer Thermostatbatterie, für hohe Temperatures oder große Wassermengen, werden folgende Einstellungen empfohlen, z. B.:

Geschirrspulen

Putzen

Warmwasserhahn.

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schlieben. Bei Änderung der Zulauftemperaturändert sich auch entsprechend die Auslauf-Temperatur.

Wassertemperatureur erhöhen

Wird bei ganz geöffnetem Warmwasserhahn eine höhere Temperatur nicht erreicht, so fließt mehr Wasser, als der Durchlauferhitzer aufgrund seiner Leistung erwärmen kann. In diesen Fall muss der Warmwasserhahn etwas geschlossen werden.

Wassertemperaturensenken

Inbetriebnahme nach Wasserabschaltung

Gerät spanningslos machen (Sicherungen in der Hausinstallation ausschalten).

Varmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwicken ist.

Sicherungen wieder einschalten.

Das Gerät ist betriebsbereit.

Energie sparen

Gewünschte Warmwassertemperatur direkt am Durchlauferhitzer einstehen.

Zumischen von Kaltwasser bei zu heiBem Wasser an der Armatur verbraucht unnotig Wasser und Energie.

Bei ca. 40^ (Temperaturwahlerstellung) wird das Gerät am wirtschaftlichsten betrieben.

Reinigung

Das Gerat nur feucht abwischen.

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihrsgerates an.

Sie finden die Nummern auf der Innenseite der aufklappbaren Bedienblende des Durchlauferhitzers.

Siemens-Electrogeräte GmbH

E-Nr.

FD

Funktioniert Ihr Gerat nicht wie gewuunscht, so liegt es oft nur an einer Kleinigkeit.itte prufen Sie, ob aufgrund folgender Hinweise die Storung selbst behoben werden kann. Sie vermeiden dadurch die Kosten fur einen unnotigen Kundendiensteinsatz.

Störung Ursache Behebung Wer
Zu geringer Durchfluss von Wasser.	Das Sieb im Wasserhahn oder im Duschkopf ist verstopft.	Das Sieb entnehmen und reinigen oder entkalken.	Kunde
	Das Sieb im Heizblock ist verstopft.	Das Sieb durch einen Fachmann reinigenlassen.	Fachmann
	Das Sieb vor dem Rückschlagventil im Kaltwasserzulaufstutzen ist verstopft.	Das Sieb entnehmen und reinigen oder entkalken.	Fachmann
Die eingestellte Wasser temperatur wird nicht erreicht.	Der Durchlaufferhitzer ist an eine Thermostat-Mischbatterie angeschlossen.	Die Temperatur am Durchlaufferhitzer auf „max“ einstellen.	Kunde
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durchfluss am Wasserhahn reduzieren.	Kunde
		Durch einen Fachmann: den Durchfluss über das Eckventil regulieren setzen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Das Wasser wird nicht ausreichend warm.	Die Sicherung in der Hausinstallation hat ausgelöst.	Die Sicherung in der Haus-installation überprüfen.	Kunde
	Der Sicherungsautomat im Gerät hat ausgelöst.	Den Sicherungsautomaten im Gerät durch einen Fachmann überprüften setzen. Die erlaubte Zulauftemperatur kontrollieren.	Fachmann
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durch einen Fachmann: den Durchfluss über das Eckventil regulieren setzen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Es fließt kurzzeitig kaltes Wasser. Die	Lufterkennung im Gerät regiert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab.	Der Durchlaufferhitzer besteht nach einigen Sekunden automatisch wieder in Betrieb.	Automatik im Durch- laufferhitzer
Winterbetrieb: Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht.	Die Zulauftemperatur ist gesunken.	Wassermenge am Wasserhahn sowie reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.	Kunde
Das Gerät startet (heizt) nicht, es fließt kein warmes Wasser.	Stromausfall oder Erst inbetriebnahme.	Startspülung: Warmwasserhahn öffnen und mindestens 1 Minute lang (Durch - fluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicher-heit) beginnnt das Gerät zu heizen. Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfernen und Vorgang wiederholen.	Kunde

Konnte die Störung nicht behoben werden,itte den Kunden Dienst anrufen.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gultige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.

Änderungen vorbehalten.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichenbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone]* oder unter [e-mail]

*) 0,14 EUR/Min. aus dem Festnetz Mobilfunk max. 0,42 EUR/Min. Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler berufen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten – bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material-oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhampen. Eine Garantiepflicht wird nicht ausgelost durch gingefugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten verfahren werden, die keine Originalteile sind und dadurch ein Defekt verursucht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungssort konnen nur fur stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist fur eingebaute Ersatzteile endet mit der Garantiefrist fur das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gkauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfugung.
