MODE D'EMPLOI DE08101M SIEMENS

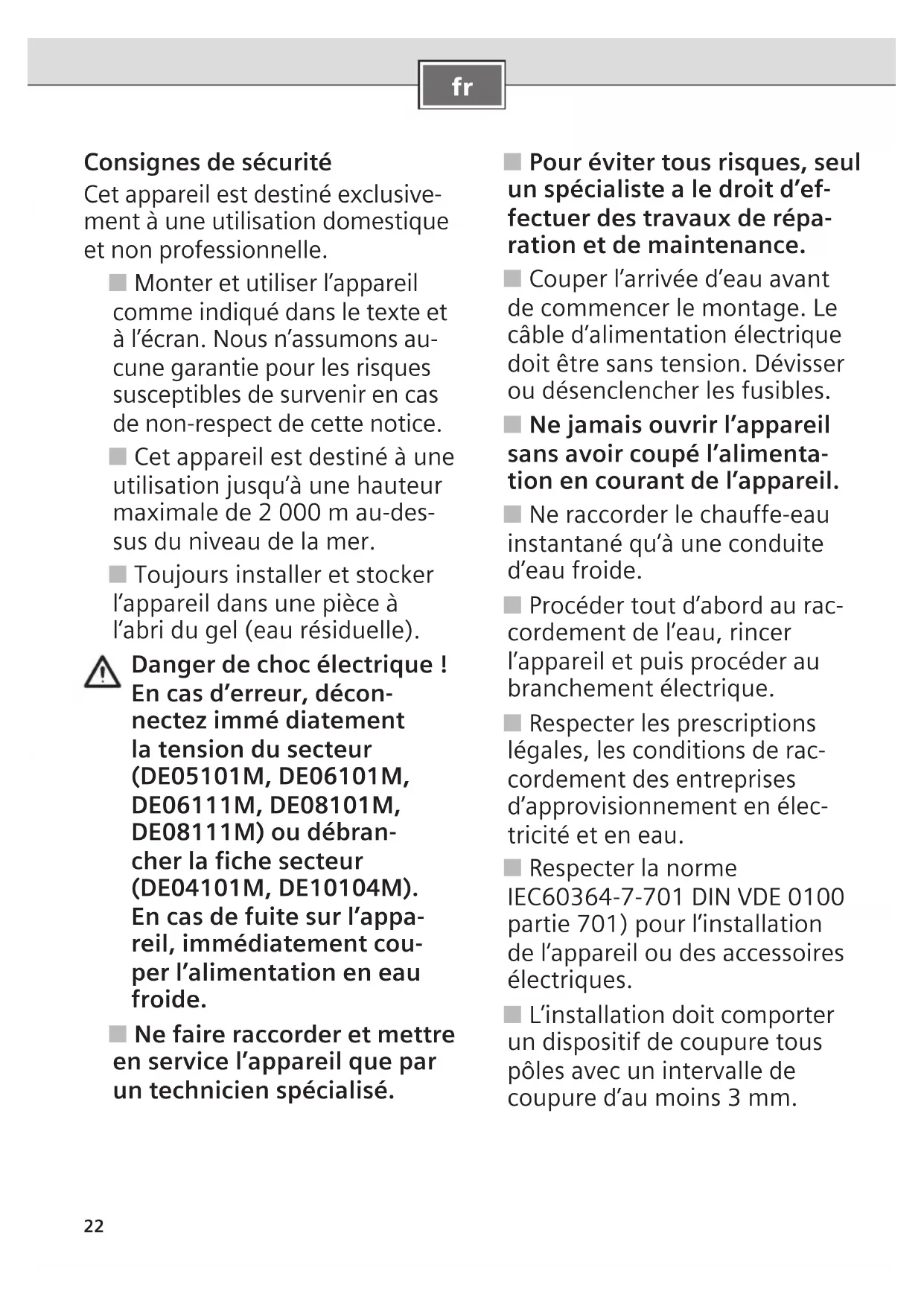

Consignes de sécurité

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle.

Monter et utiliser l'appareil comme indiquedans le texte et à l'écran. Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Cet apparéil est destiné à une utilisation jusqu'à une hauteur maximal de 2000 m au-dessus du niveau de la mer.
Toujours installer et stocker l'appareil dans une piece à l'abri du gel (eau résiduelle).

Danger de chocoléctique! En cas d'erreur, déconnectez immédiatement la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débrancher la fiche secteur (DE04101M, DE10104M). En cas de fuite sur l'appareil, immédiatement couper l'alimentation en eau froide.

Ne faire raccorder etmettre en service l'appareil que par un technicien spécialise.

Pour éviter tous risques, seul un spécialiste a le droit d'effectuer des travaux de réparation et de maintenance.
Couper l'arrivée d'eau avant de commencer le montage. Le cable d'alimentation électrique doit être sans tension. Dévisser ou désencclencher les fusibles.
Ne jamais ouvrir l'appareil sans avoir coupé l'alimentation en courant de l'appareil.
Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.
Procedure tout d'abord au raccordement de l'eau, rincer l'appareil et puis proceder au branchement électrique.
Respecter les prescriptions légales, les conditions de raccordement des entreprises d'approvisionnement en électricité et en eau.
Respecter la norme IEC60364-7-701 DIN VDE 0100 partie 701) pour l'installation de l'appareil ou des accessoires electriques.
L'installation doit composer un dispositif de coupure tous pôles avec un intervalle de coupure d'au moins 3 mm.

Lechauffe-eau est un apparéil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
Les apparueils à raccord fixe doivent être raccordés de manière durable à des conduites fixes. La section de cable doit correspondre à la performance devant être installée.
■ Prudence : les conduites d'eau mises à la terre peuvent simulier la présence d'un fil de terre.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Un contact avec toutes pieces electroconductrices doit être impossible après le montage.
Toujours débrancher l'appareil du réseau électrique pour effectuer des travaux sur le réseau d'eau. Avecchévement des travaux, procédér comme pour la première mise en service.
Il est interdit d'effectuer des modifications sur l'ordinateil.
Cet apparéil peut être utilisé par des enfants d'au moins 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuf-

fisants, dans la mesure où ils sont surveillés ou bien qu'ils ont été informés sur l'utilisation sure de l'appareil et qu'ils comprehennent les dangers résultat d'une'utilisation non conforme. Les enfants ne doivent jamais jouer avec l'appareil. Le nettoyage et la maintenance utilisateur peuvent uniquement être effectuels par des enfants s'ils sont sous surveillance.

• Tenir les enfants à l'écart de l'appareil.
  Surveiller les enfants afin quils ne jouent pas avec l'appareil.
  Le tuyau d'eau chaude peut devenir chaud. En avertir les enfants.
  Afin d'eviter tous risques, un cable d'alimentation endomagé de cet apparéil doit uniquement être remplace par le fabricant, par son service après vente ou par une autre personne à qualificationsemblable.
  Ne pas utiliser de détergents agressifs ou solvants.
  Ne pas utiliser de nettoyeur à vapeur.
  Seul un spécialiste a le droit de detartrer l'appareil.

La société Siemens vous felicite pour l'achat de son apparéil. Vous avez achété un produit de qualité élevée qui vous apportera beaucoup de plaisir.

Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et le conserver!

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Déballage

• Contrôler le nouvel apparéil pour constater d'eventuels dégât sds au transport !
• Eliminer l'emballage et, le cas échéant, l'ancien apparéil en respectant l'environnement.

Etendue delivraison

1 Boitier
2 Fixation (3 vis, 3 chevilles)
3 Indicateur de service (uniquement pour DE06111M et DE08111M)
4 Etrier de montage
5 Equerre de montage
6 Regulateur de jet
7 Documentation

Description du produit

Le chauffe-eau électronique est approprié aussi bien pour le raccordement ouvert (sans pression) que fermé (résistant à la pression). Il rechauffe l'eau pendant son passage à travers l'appareil.

Le chauffe-eau se met en marche et rechauffe l'eau si le robinet d'eau chaude est ouvert. Il se met à nouveau hors marche des que vous fermez le robinet d'eau.

L'appareil ne doit pas etreexploite avec de I'eau prechauffee,eci risquerait en effet de declencher le fusible de surchauffe.

Cette notice de montage et d'utilisation décrit différents types d'appareil.

Appareils sur évier :

• DE06111M et DE08111M : pour un branchement électrique fixe

Appareils sous évier :

• DE04101M et DE10104M : raccordement avec fiche secteur
• DE05101M, DE06101M et DE08101M : pour un branchement électrique fixe

Uniquement pour apparéils à raccordement fixe : L'appareil est conforme à la norme CEI 61000-3-12.

Préparation du montage

Couper l'arrivée d'eau avant de commencer le montage. Le cable d'alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles.

Pour tous les apparèils

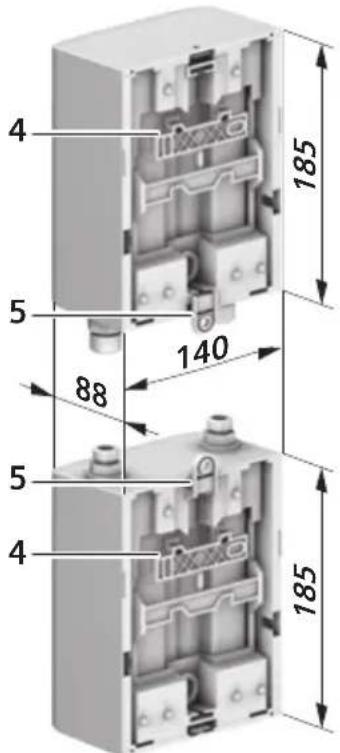

Un espace libre d'env. 60 mm doit être disponible de tous les cotsés de l'appareil pour effectuer le montage.

• Tenir compte des caractéristiques techniques de l'appareil.

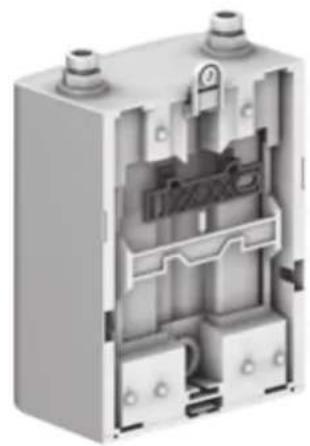

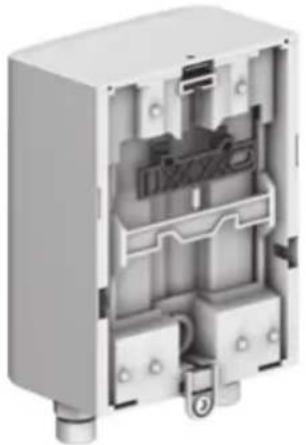

Sortir I'etrier de montage de la paroi arriere (A).

Uniquement pour DE04101M et DE10104M

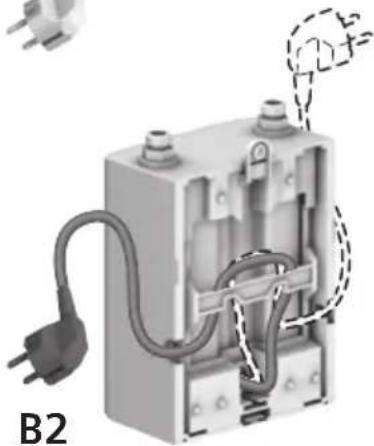

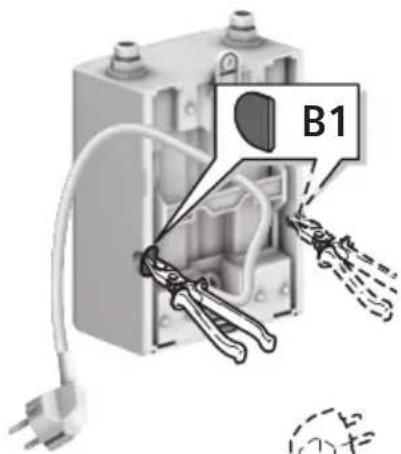

Pour la conduite d'alimentation, casser une des encoches prévues sur le (:oté de l'appareil (B1).
Tirer la conduite d'alimentation sur la longueur souhaitatione vers l'extérieur en la faisant passer a travers I'encoche (B2).
Important: Ne brancher cet apparéil qu'à une prise électrique raccordée correctement à la terre. Ne pas utiliser de rallonge électrique. Si nécessaire, équipier l' apparéil d'une ligne de raccordement plus longue.

Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe)

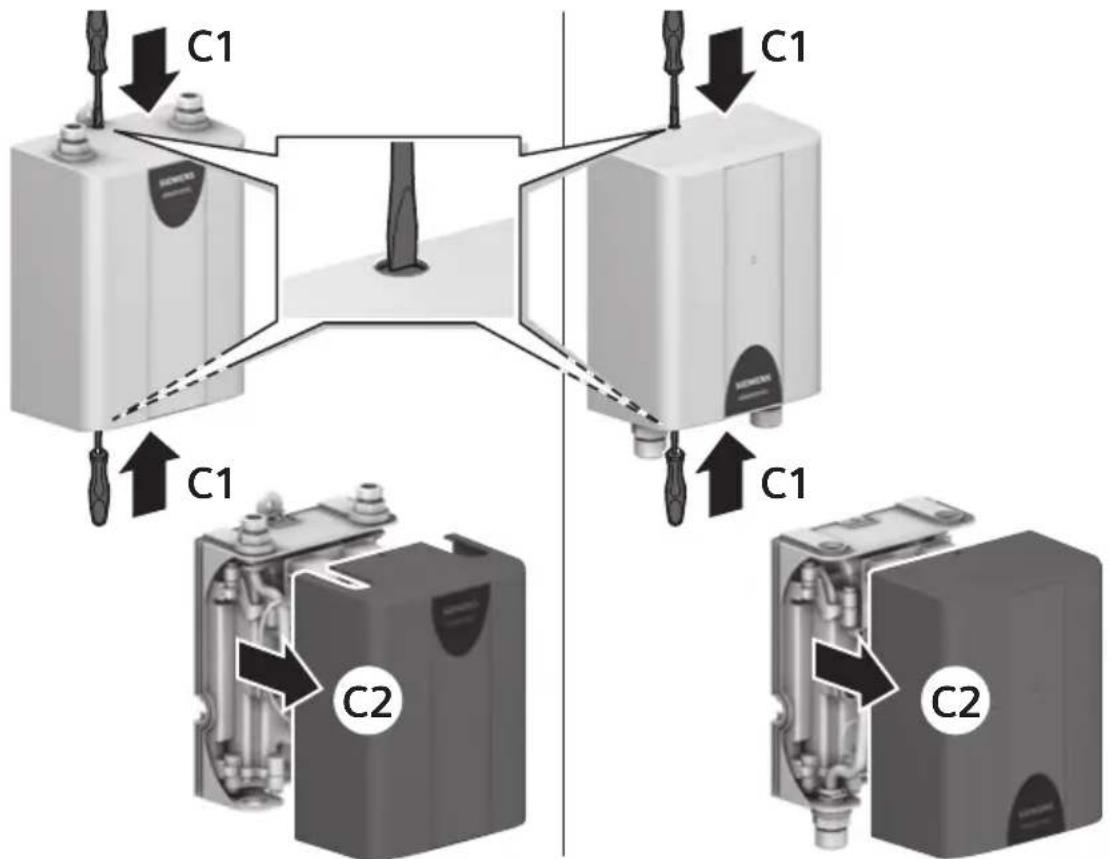

Appuyer sur les dispositifs de verrouillage en haut et en bas (C1) et puis retarder le couvercle du boîtier (C2).

Montage mural

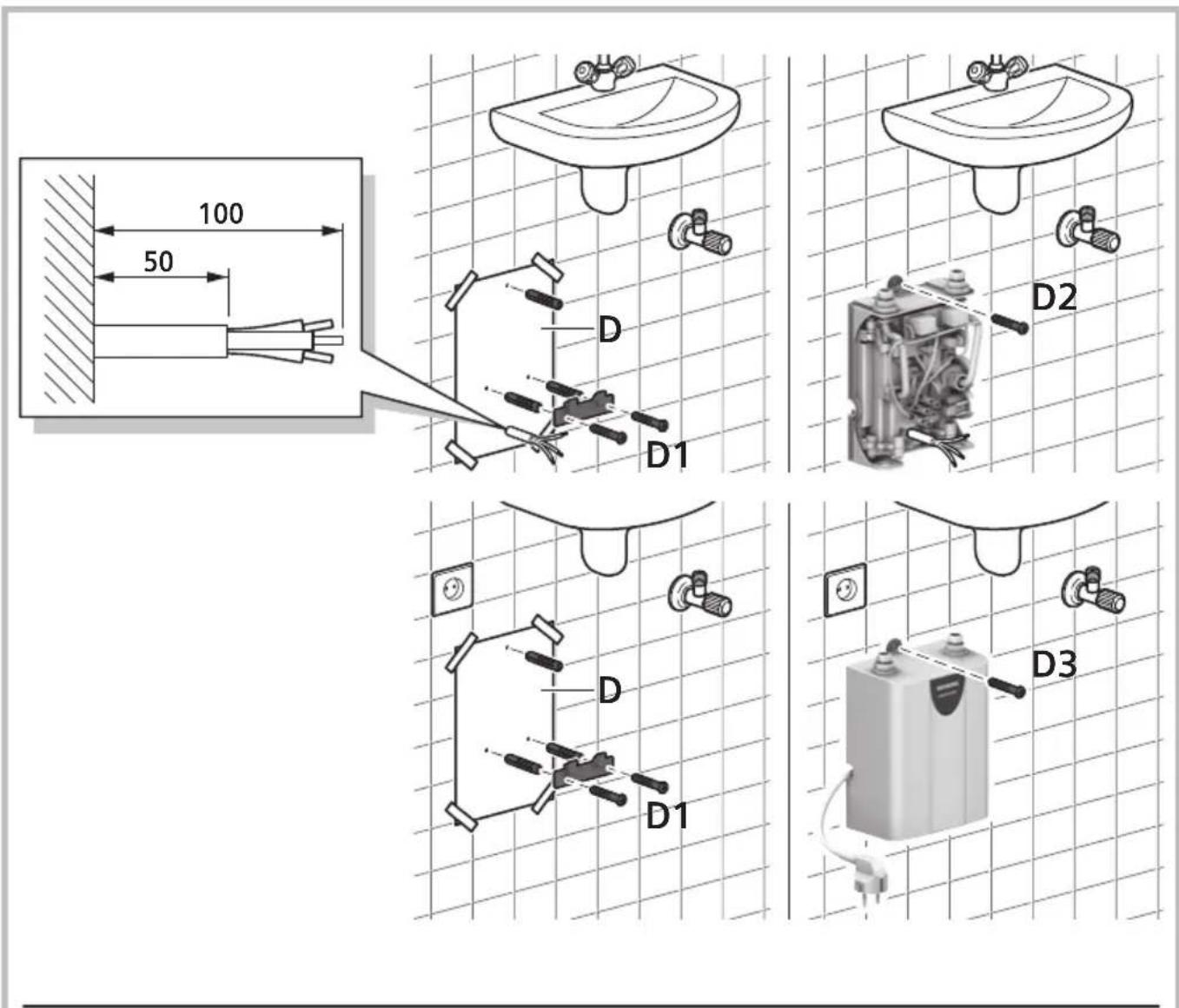

Appareils sous évier

Fixer le gabarit de montage D au mur.
- Marquer des trousers, les pincer et introduire des chevilles.
Fixer l'étrier de montage au mur au moyen des vis (D1).

Uniquement pour apparéils à raccordement fixe :

Conduire le cable d'alimentation electrique à travers l'attache-cable, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D2).

Uniquement pour apparéils avec fiche secteur :

Accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D3).

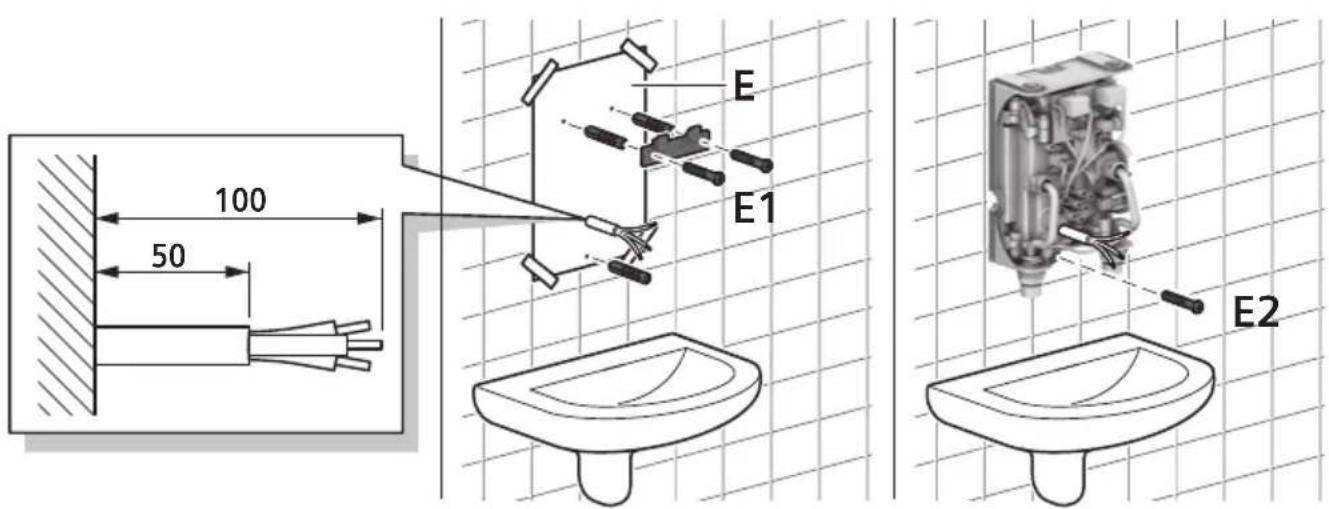

Appareils sur évier

Fixer le gabarit de montage E au mur.
- Marquer des trousers, les pincer et introduire des chevilles.
Fixer l'étrier de montage au mur (E1).
Conduire le cable d'alimentation electrique à travers l'attache-cable, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (E2).

Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe)

En cas de branchement électrique sur crépi, tenir compte, pour l'exécution des conduites, des variantes indiquées sur le gabarit de montage.
Le passé-câble doit bien recouvrir le cable d'alimentation électrique afin de garantir la protection contre l'humidité. En cas d'endommagement, fermer l'orifice de manière étanche à l'eau.
Utiliser les orifices prevus pour le montage dans la paroi arriere.

Raccordement de l'eau

A gauche : résistant à la pression (fermé); a droite : sans pression (ouvert)

L'appareil est uniquement agreé pour une utilisation dans le but d'échauffer l'eau avec une résistance électrique spécifique ≥ 1 300 Qcm à 15 °C. Pour connaître la résistance spécifique de l'eau, contacter l'entreprise de distribution d'eau responsable.

Montage

Veiller à la position axiale des tuyaux de raccordement dans les tubulures.
Serrer à fond les écrous-raccords sur les tubulures en utilisant une clé plate et en contre-bloquant avec une autre clé plate appropriée.
La piece en T (pour le raccordement résistant à la pression) et un tuyau flexible de raccordement sont disponibles dans le commerce spécialisé.
Il est uniquement autorisé d'utiliser des robinetteries sans pression pour un raccordement sans pression (accessoires spéciaux : mitigeur monolevier BZ13062, robinet deux poignées BZ13051).
Pour modifier le jet à la sortie de l'eau, remplaner l'érateur figurant dans la robinetterie par le régulateur de jet fourni en annexe.

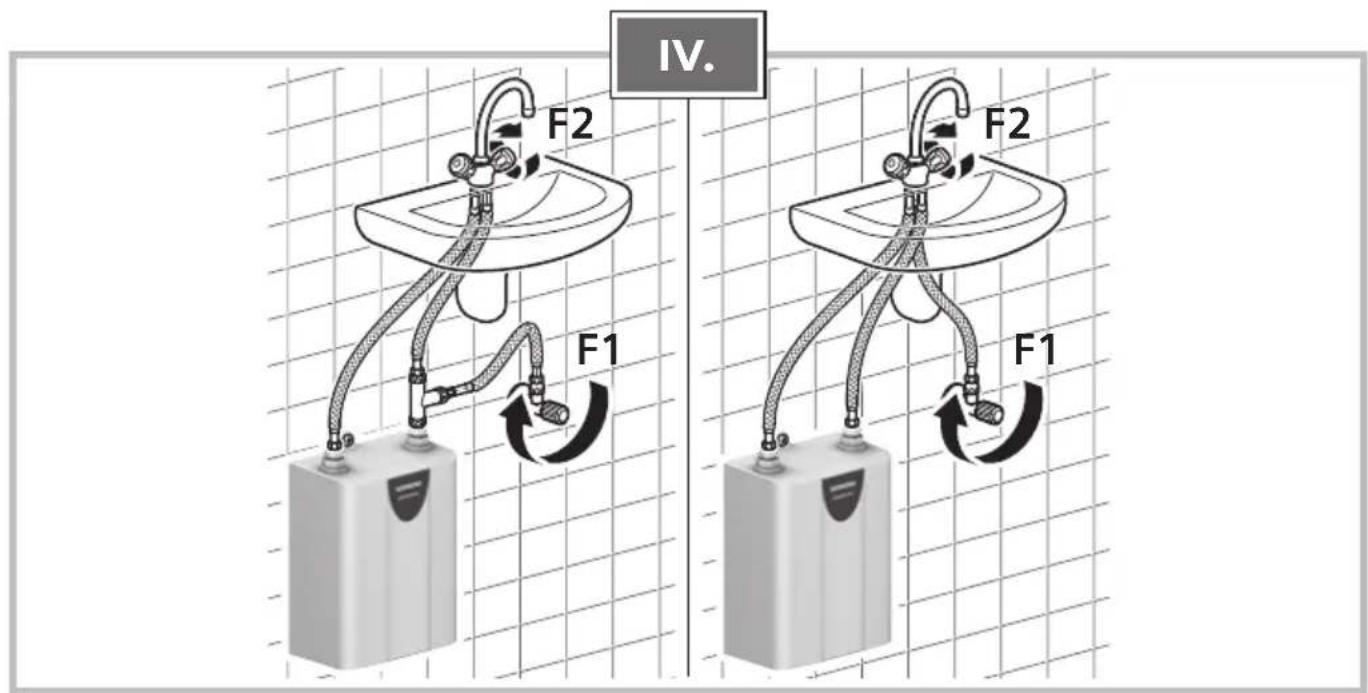

Réglage de la température

La température d'arrivée (eventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie.

Pour des températures plus élevées, fermer minutieusement la soupape (F1).
Pour des températures plus faibles, ajouter de l'eau froide (F2).

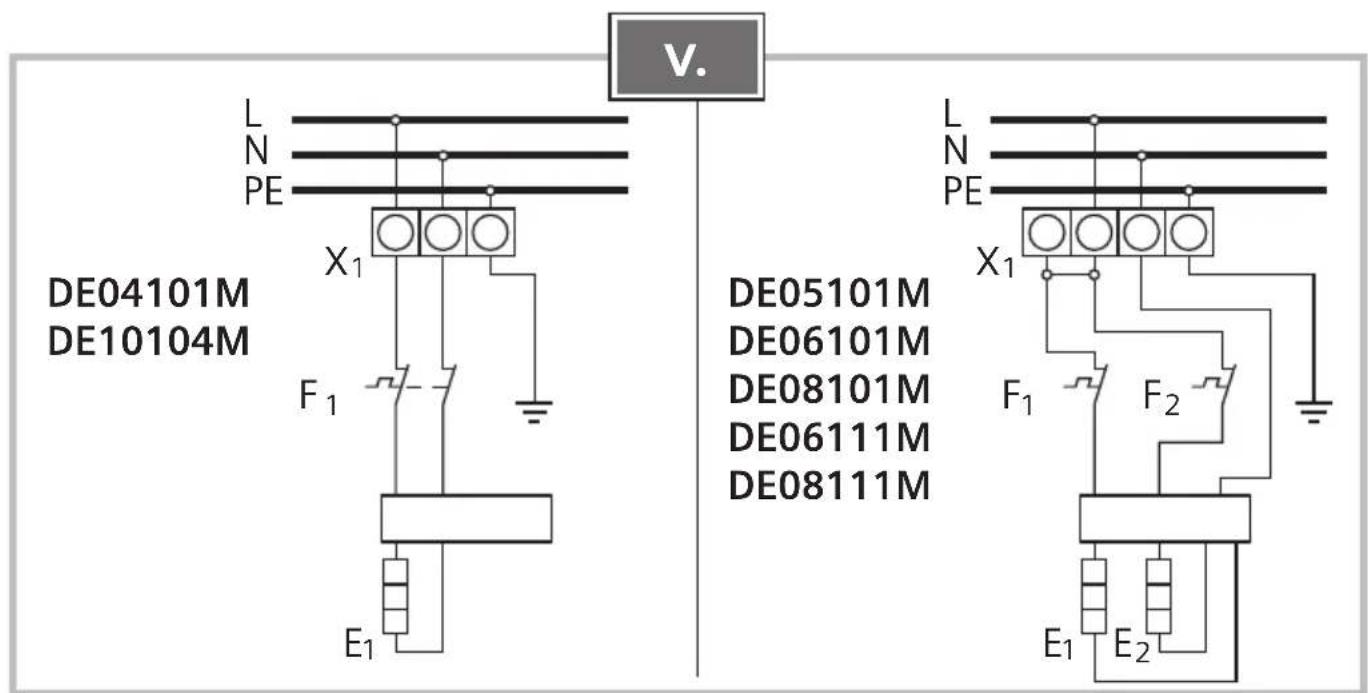

V. Raccordement électrique

DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe)

Raccorder l'appareil conformément au schéma de connexions sur le bornier.
- Mettre le boitier du couvercle en place et le pousser contre la paroi arrêté de l'appareil de manière à faire enclenor les dispositifs de verrouillage, en haut et en bas.

DE04101M et DE10104M

Changement de la conduite de raccordement :

Pour prévenir tout danger, la tuyauterie de raccordement ne doit être replacée que par un service-après-vente agréé par nos société. La fiche du cordon d'alimentation doit avoir eté débranchée au préalable.

Pour tous les apparèils

Purger le chauffe-eau. Ouvrir à ce but complètement le robinet d'eau chaude et rincer l'appareil environ 1 minute (G), jusqu'à ce que plus aucune bulle ne s'échappe.

Après le montage

DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe)

Enclencher les fusibles.

DE04101M et DE10104M

Brancher la fiche secteur.

Vl. Première mise en service

Rincage de démarrage

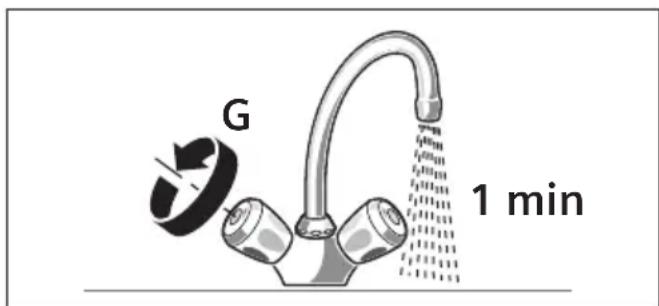

Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute (débit d'au moins 2 litres par minute). L'appareil ne commence pas àchauffer avant (sécurité).

Info : si l'alimentation en eau est interrompueAAParavant, l'appareil ne chauffe pas. Ouvrir a nouveau le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute.

Conseil: si l'appareil ne démarre pas à cause d'un débit trop faible, retirer l'aérateur, régulateur de jet ou autresemblable et repeter la procédure.

Important: si lechauffe-eau ne peut pas atteindre le débit nécessaire en raison d'une trop faible pression dans la conduite d'arrivée d'eau de votre installation domestique:

Désenclencher les fusibles resp. débrancher la fiche secteur.

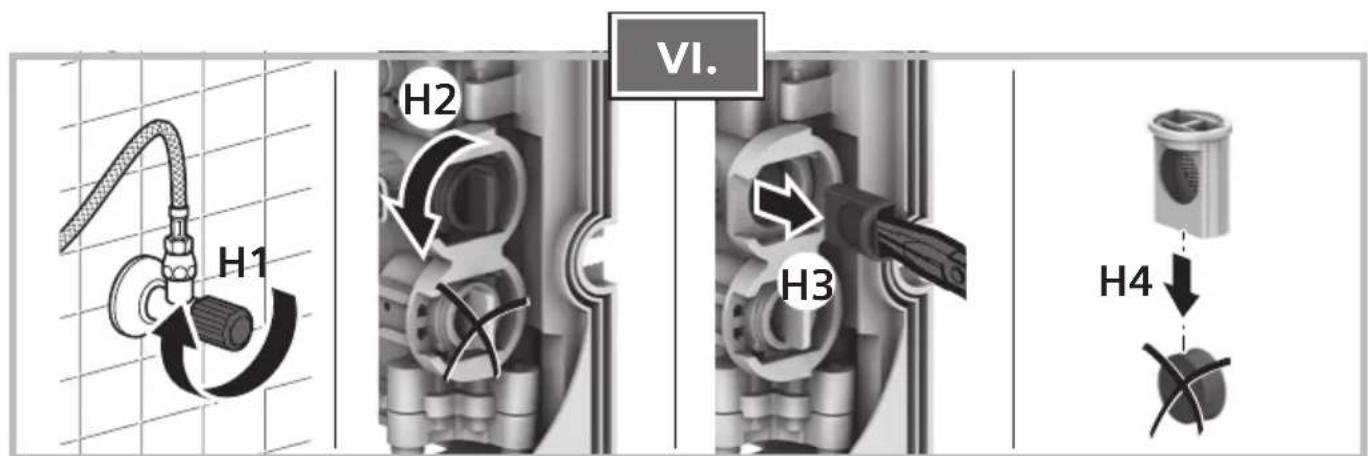

Retirer le limiteur de débit (H1-H4).

Réglage de la température

La température d'arrivée (eventuellement plus fais le hiver) et des fluctuations de pression peuvent influencer la température de sortie (voir Fig. IV, a gauche : résistant à la pression [fermé], a droite : sans pression [ouvert]).

Pour des températures plus élevées, fermer minutieusement la soupape (F1).
Pour des températures plus faibles, ajouter de l'eau froide (F2).
- Remetre la notice de montage et d'utilisation à l'utilisateur et expliquer l'appareil.

1.
DE04101M
DE10104M

DE05101M
DE06101M
DE08101M
DE06111M
DE08111M

A

A

Caracteristiques techniques

Type		DE04101M DE10104M Sous évier	DE05101M Sous évier	DE06101M Sous évier	DE08101M Sous évier	DE06111M Sur évier	DE08111M Sur évier
Type de construction		résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression
Performance	[kW] 3,6	4,5 6 7,2 6 7,2
Raccordement électriche	[V] 230	230 230 230 230	230
Section de cable minimale	[mm²] 1,5	2,5 4 4 4 4
Courant nominal	[A] 15,7	9,1 26 31,3 26	31,3
Protection par fusibles	[A] 16 20	32 32 32 32
Filetage raccordement d'eau	[Pouces]	G 3/8 G 3/8 G	3/8 G 3/8 G 1/2	G 1/2
Temp. d'arrivée maxi	[°C]	20 20 20 20	20 20
Performance d'eau chaude à température d'arrivée entre 12 °C et 38 °C	[I/min]	1,9 2,4 3,2 3	9 3,2	3,9
Type de protection	IP	24 24 24 24	24 24
Pression d'écoulement à l'enclenchement (sans limiter de débit)	[bar]	<0,25	<0,25	<0,25	<0,25	<0,25	<0,25
Débit à l'enclenchement	[I/min]	1,8	1,8/1,9	1,8/2,1	1,8/2,3	1,8/2,1	1,8/2,3
Débit à la mise hors marche	[I/min]	1,6	1,6/1,7	1,6/2,0	1,6/2,2	1,6/2,0	1,6/2,2
Limitation de débit à	[I/min]	2	2	3	4	3	4
Poids	[kg]	1,1 1,1 1,1 1	1 1,1	1,1
Rayon d'action dans l'eau : résistance électricquique spécifique à 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa(bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Prêt au branchement		✓	-	-	-	-	-
Raccordement fixe		-	✓	✓	✓	✓	✓
Classe d'efficacité énergétique		A	A	A	A	A	A
Profil de soutirage		XXS XXX	XXS	XXS XXX	XXS
Consommation annuelle d'énergie	[kWh]	467 470 470	471 470 471
Consommation quotidienné de courant	[kWh]	2,145	2,150	2,154	2,161	2,154	2,161
Niveau de puissance acoustique	[dB]	15 15 15 15	15 15
Efficacité énergétique de la préparation d'eau chaude	[%]	39,4 39,3 39	2	39,1 39,2	39,1

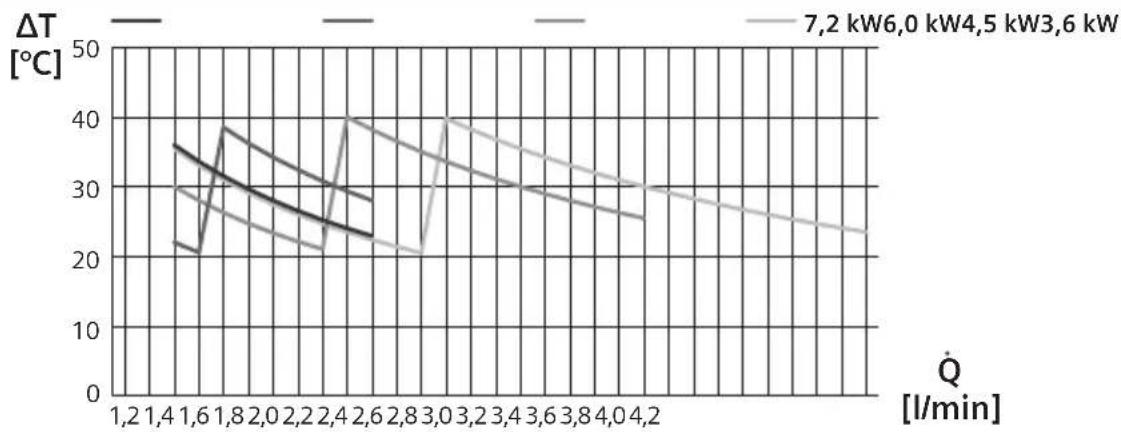

La température de sortie sur le robinet d'eau dépend du début de l'eau :

Notice d'utilisation

Lire et respecter les consignes de sécurité détaillées figurant au début de cette notice!

Important: ne jamais exposer l'appareil au gel !

En cas d'erreur, déconnectez immédiatement la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débrancher la fiche secteur (DE04101M, DE10104M).

En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.

Utilisation

Les chauffe-eau électroniques de cette série fonctionnent automatiquement.

Mise en marche

Ouvrir complètement le robinet d'eau. Le chauffe-eau se met en marche. L'eau est réchauffée lors de son passage à travers l'appareil. Les appareils sur évier DE06111M et DE08111M sont équipés d'un indicateur de service automatique. A demi puissance, l'indicateur de service est allumé en jaune et à pleine puissance en rouge, en fonction du débit d'eau.

Mise hors marche

Fermer le robinet d'eau, l'appareil se met hors marche.

Réglage de température de l'eau

Ouvrir complètement le robinet d'eau, l'appareil se met en marche.
Augmenter ensuite la température en diminuant le débit de l'eau.

Info : en hiver, lorsque la température d'arrivée de l'eau froide est plus faible, il se peut que la température de sortie ne soit pas atteinte. Proceder comme indiqué au point "Raccordement de l'eau".

Nettoyage

Ne pas utiliser de détergents agressifs ou solvants.
Ne pas utiliser de nettoyeur à vapeur.

■ Essuyer l'extérieur de l'appareil en utilisant un détergent doux.
Nettoyer le tamis du régulateur de jet pour éliminer des dépôts calcaires et de saletés.

Maintenance

Afin d'eviter tous risques, les réparations et les travaux de maintenance ne doivent être effectuées que par un service après-venture auquel nous avons donné une concession.

Toujours débrancher l'appareil du réseau électrique et couper l'arrivée d'eau avant d'effectuer tout type de travaux.

Service après-venture

Pour demander l'intervention du service après-venture, toujours indiquer le n° E et le n° FD de l'appareil.

Les numéros sont indiqués entre les deux tubulures de raccordement d'eau du chauffe-eau.

Elimination

Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procedure actuelle de recyclage.

Conditions de garantie

Les conditions de garantie établies par la représentation responsable dans le pays d'achat respectif de l'appareil sont en vigueur pour cet apparéil. Les conditions de garantie sont à tout moment disponibles auprès du commercant spécialisé ou l' apparéil a été acheté ou directement chez le représentant du pays respectif. Les conditions de garantie sont en outre également disponibles à l'adresse Internet citée. La presentation de la piece justificative d'achat est en tout cas nécessaire pour avoir recours à des prestations de garantie.

Sousreserve de modifications.

En cas de panne que faire?

Attention!

Les réparations ne doivent être effectues que par un installerateur/agréé. Un apparil mal réparé peut être très dangereux.

Si vous appeareil ne fonctionne pas tel que désire, la cause est souvent minime. Veuillez contrôle si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-venture n'est pas nécessaire et vous économisez ainsi des frais.

Panne Cause Remède	Qui?
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Panne de courant ou première mise en service.	Purge de démarrage : Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 30 secondes (débit d'au moins 2 litres par minute). L'appareil comme n'est ensuite la puissance chauffante.	Client
	La détction d'air dans l'appareil détecte de l'air dans l'eau et déconnecté brièvement la puissance chauffante.
La température de sourie désirée n'est plus obtenue en hiver.	La température d'acciviée a baisse.	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client
Débit trop faible de l'eau.	Le crible du robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
	Le crible du bloc chauffant est bouché.	Démonter le crible, le nettoyer et puis le remonter. Rincer l'appareil. Si nécessaire, répéter cette procédure jusqu'à élimination complète de toutes les particules dans le crible.	Technicien spécialisé
L'eau n'est pas suffi-samment chaude.	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'acciviée permise.	Technicien spécialisé
	Débit trop élevé et/ou température d'acciviée d'eau froide trop faible.	Par un technicien spécialisé : laisser régler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utiliser un plus petit	Technicien spécialisé

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles - Brussels

Tel.[phone]

Fax:[phone]

mailto:[e-mail]

www.siemens-home.be

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

115K Tsarigradsko Chausse Blvd.

BSH électroménagers S.A.

13-15, ZI Breedeweues

1259 Senningerberg

Tel:[phone]

Fax:[phone]

Reparaturen: [e-mail]

Fabrique par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
