GEBRUIKSAANWIJZING DE08101M SIEMENS

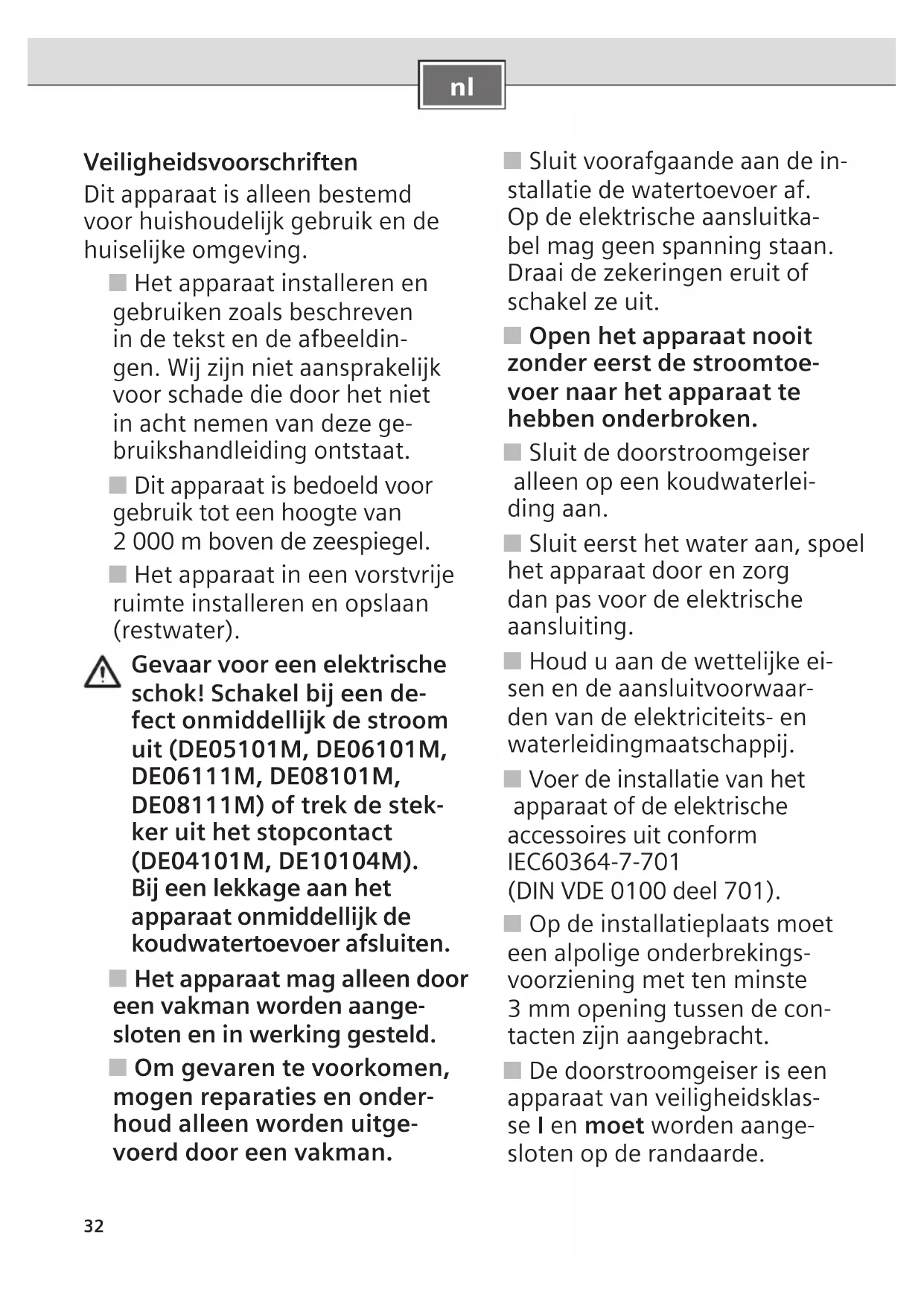

Veiligheidsvoorschriften

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Het apparaat installereren en gebruiken zoals beschreiben in de tekst en de afbeeldingen. Wijল Niet aansprakelijk voor schade die door het Niet in acht nemen van deze gelebruikshandleiding ontstaat.
Dit apparaat is bedoeld voor gebruik tot een hoogte van 2000 m boven de zeespiegel.
Het apparaat in een vorstvrijeruimte installereren en opslaan (restwater).

Gevaar voor een elektrische schok! Schakel bij een defect onmiddelijk de stroomuit (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) of trek de stekeruit het stopcontact (DE04101M, DE10104M). Bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoer afsluten.

Het apparaat mag alleen dooreenvakman worden aangesloten en in werking gesteld.
Om gevaren te voorkomen,
mogen reparations en onderhoud alleen worden uitgevoerd door een vakman.

Sluit voorafgaande aan de installmentie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel ze uit.
Open het apparaat nooit zonder eerst de stroomtoevoer maar het apparaat te hebben onderbroken.
Sluit de doorway geiser alleen op een koudwaterleiding aan.
Sluit eerst het water aan, spoel het apparaat door en zorg dan pas voor de elektrische aansluiting.
Houd u aan de wettelijk eisen en de aansluitvoorwaarden van de elektriciteits- en waterleidingmaatschappij.
Voer de installmentie van het apparaat of de elektrische accessoiresuit conform IEC60364-7-701 (DIN VDE 0100 deel 701).
Op de installmentieplaats要去en alpolige onderbrekingsvoorziening met ten minste 3mm opening tussen de contacten zich aangebracht.
De doorstroomgeiser is een apparaat van veiligheidsklasse I en moet worden aangesloten op de randaarde.

nl

Apparaten voor een vaste aansluiting要去en stevig worden aangesloten op de vaste leidingen/kabels. De leiding-/ kabeldoorsnede要去 voldoen aan het te installereren vermogen.
Voorzichtig: geaarde waterleidingen kuren de indruk wekken dat er randaarde aanwezig is.
De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststoffbuizen.
Na installmentie mogen onder spanning staande delen nicht aangeraakt können worden.
Haal de stekker uit het stopcontact bij werkzaamheden aan de waterleiding. Na afronding van de werkzaamheden te werk gaan als bij de eerste ingebruikstelling.
Aan het apparaat mogen geen wijzigingen plaatsvinden.

Dit apparaat mag door kinderen van 8 en ouder en personen met beperkte fysieke, zintuiglijke of verstandelijk vermogens of gebrek aan ervaring en kennis worden gebruikt, mits ze onder toezicht staan of zich ge

instrueree in het veilig gebruik van het apparaat en de waaruit voortvloeijeende risico's begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruikersonderhoud mo- gen Niet zonder toezicht door kinderen worden uitgevoerd.

Houd kinderen bij het apparaat weg.
Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
De warmwaterleiding kan heet worden. Attendeer kinderen waarop.
Als de stroomaansluiting van dit apparaat beschadigd raakt, moet hij door de fabrikant of diens klantdienst of een andere bevoegde person worden verrangen om gevaren te vermijden.
Gebruik geen schuur-middelen of bijtende schoonmaakmiddelen.
Gebruik geen stoomreiniger.
Het ontkalken van het apparaat moet worden uitgevoerd door een vakman.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

Lees de installation- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed.

Montagehandleiding

Monteer de doorway geiser Zoals beschreiben in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst inucht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Uitpakken

■ Controller het neue apparaat op eventuele transportschade!
Gooi de verpakking en eventuel het oude apparaat conform de milieuvoorschriften weg.

Inhoud

1 Behuizing
2 Bevestiging (3 schroeven, 3 pluggen)
3 Verbruiksweergave (alleen bij DE06111M en DE08111M)
4 Bevestigingsbeugel
5 Bevestigingshoeken
6 Straalregelaar
7 Documentatie

Productbeschrijving

De elektronische doorstroomgeiser is voor zowel open (drukloze) als gesloten (drukbestendige) aansluiting geschikt. Hij verwarmt het water verwijl het door het apparaat stroomt.

De doordroomgeiser worden ingeschakeld en verhit het water wanner de warmwaterkraan worden geopend. De geiser worden weeer uitgeschakeld wanner u de waterkraan sluit.

Het apparaat mag Niet met voorverwarmd water worden gebruikt, anders reageert de oververhittingsbeveiliging.

Deze montage- en gebruikshandleiding beschrijft de verzschillende typen apparaten:

Hoog geplaatste apparaten:

• DE06111M en DE08111M: voor vaste elektrische aansluiting

Laag geplaatste apparaten:

• DE04101M en DE10104M: met stekker aansluiten
• DE05101M, DE06101M en DE08101M: voor vaste elektrische aansluiting

Alleen voor apparaten met vaste aansluiting:

Het apparatus voldoet aan IEC 61000-3-12.

Montagevoorbereiding

Sluit voorafgaande aan de installment de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel deze uit.

Voor alle apparaten

Voor de montage要去 een vrij ruimte van ongeveer 60~mm in allerichtingen rondon het apparaat beschikbaar zich.

Neem de technische gegevens van het apparaat in acht.
Breek de bevestigingsbeugeluit de awhile (A).

Alleen voor DE04101M en DE10104M

Breek ten behoeve van de toevoerleiding een van de uitsparingen aan de zijkant eruit (B1).
Leid de toevoerleiding op de gewenste lenghtedoor de uitsparingaar buiten (B2).

Belangrijk: Sluit het toestel alleen aan op een geaard stopcontact dat volgens de voorschriften is geinstalleerd. Gebruik geen verlangkabel. Voorzie het toestel indien nodig van een langere kabel.

Alleen voor DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vasteaansluiting)

Druk op de vergrendelingen boven en beneden (C1), verwijderervolgensdekap(C2).

Wandmontage

Laag geplaatste apparaten

Bevestig montagesjabloon D op de muur.
Teken de gaten af, boor ze uit en duw de plug-gen erin.
Bevestig de bevestigingsbeugel met schroeven aan de muur (D1).

Alleen voor apparaten met vaste aansluiting:

Leid de aansluitkabel door de kabelwartel, hang het apparaat in de bevestigingsbeugel en schroef het op de bevestigingshoek vast (D2).

Alleen voor apparaten met stekker:

Hang het apparaat in de bevestigingsbeugel en schroef het vast op de bevestigingshoek (D3).

Hoog geplaatste apparaten

Bevestig montagesjabloon E op de muur.
Teken de gaten af, boor ze uit en duw de plug-gen erin.
Bevestig de bevestigingsbeugel aan de muur (E1).
Leid de aansluitkabel door de kabelwartel, haak het apparaat in de bevestigingsbeugel en schroef het vast in de bevestigingshoek (E2).

Alleen voor DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vasteaansluiting)

Bij elektrische aansluiting op stucwerk要去en de varianten van de kabeldoorvoer op de sjabloon in acheit worden genomen.
De kabelwartel moet de aansluitkabel goed omsluiten om deze gegen vocht te beschermen. Sluit bij beschadiging de opening waterdicht af.
Gebruik de voor de montage bestemde gaten op dechterzijde.

Wateraansluiting

Links: drukbestendig (gesloten);
rechts: drukloos (open)

Het apparatus is uitsluitend goedgekeurd voor het verwarmen van water met een specifieke elektrische waterdstand van ≥ 1300 cm bij 15^ .De specifieke waterweerstand kan worden opgevraagd bij de betreffende waterleidingmaatschappij.

Montage

Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
Draai de wartelmoeren op de aansluitstukken met een steeksleutel strak aan verwijl u ze met een tweede steeksleutel tegenhoudt.
Een T-stuk (voor een drukbestendige aansluiting) en een flexibele aansluitslang zich in specialzaken verkrijgbaar.
Bij een drukloze aansluiting mogen alleen de goedgekeurde drukloze meldkranen worden gebruikt (special toebehoren: eengreepsmengkraan BZ13062, tweeegrepsmengkraan BZ13051).
Vervang om het spreepatroon van de wateruitloop te wijzigen, de perlator uit de armatuur door de meegeleverde straalregelaar.

Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en drukschommelingen kunn den uitlooptemperatuur beinvloeden.

Draai voor hogere temperatures de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).

V. Elektrische aansluiting

DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vaste aan -sluiting)

Sluit het apparaat conform het bedradingsschemaaan op de klemmenstrook.
Plaats de kap en schuif deze op dechterwand van het apparaat, zodat de vergrendelingen boven en beneden in elkaar sluiten.

DE04101M en DE10104M

Aansluitkabel verrangen:

De aansluitkabel mag alleen door een door ons erkende klantenservice worden verrangen om gevaren te voorkomen. De stekker要去 het stopcontact worden getrokken voordat de kabel worden verrangen.

Voor alle apparaten

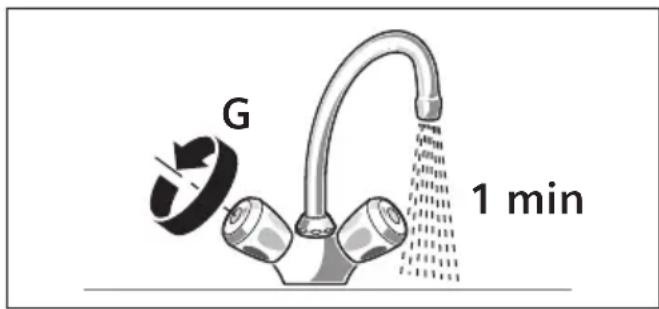

De doorstroomgeiser ontluchten: draai de warm-waterkraan volledig open en LAST het apparaat ongeveer een minuut doorspoelen (G) totdat er geen luchtbellen meer uitkommen.

Na de montage

DE05101M, DE06101M, DE06111M, DE08101M en DE08111M (vaste aan -sluiting)

Schakel de zekeringen wee in.

DE04101M en DE10104M

Steek de stekker er wee in.

VI. Eerste ingebruikname

Startspoeling

• Open de warmwaterkraan en tap ten minste 1 minuut lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (beveiliging) begint het apparaat te verwarmen.

Info: wordt het tappen van water voortijdig beeindigd, dan verwarmt het apparaat Niet. Open de warmwaterkraan opnieuw en tap ten minste 1 minut lang water.

Tip: start het apparaat door onvoldoende debiet Niet, verwijder dan de perlator, straalregelaar of een dergelijk voorziening en herhaal het proces.

Belangrijk: produceert de doorway geiser vanwege een te lage waterdruk in de huisinstallatie onvoldoende debiet:

Schakel de zekeringen uit of trek de stekker uithet stopcontact.

Verwijder de debietbegrenzer (H1-H4).

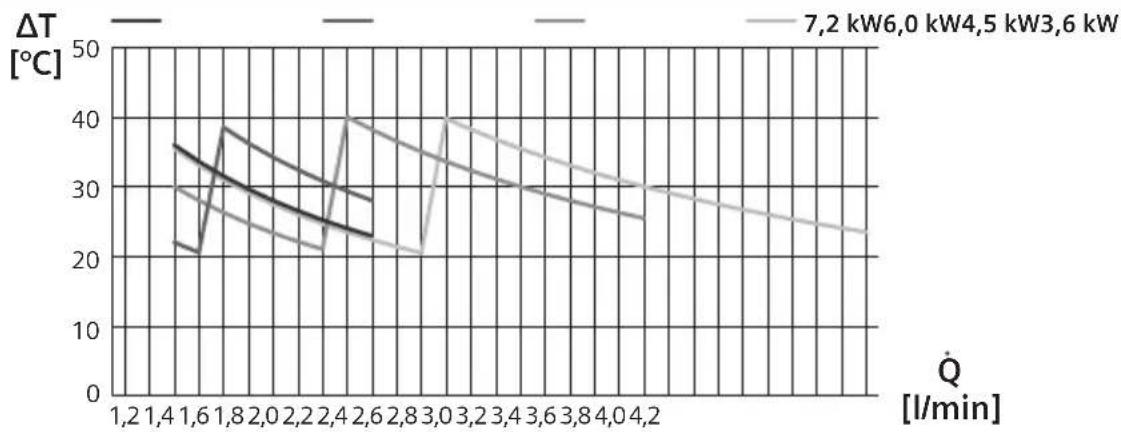

Temperatuur regelen

De toeoertemperatuur (in de winter eventueel lager) en drukschommelingen{kunnen de uitlooptemperatuur beinvloeden (zie afbeelding IV, links: drukbestendig [gesloten], rechts: drukloos [open]).

Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
■ Meng voor lagere temperaturen koud water bij (F2).
Overhandig de gebruiker de montage- en gebruikshandleiding en geef uitleg bij het apparaat.

Technische gegevens

Type		DE04101M DE10104M Lage plaatsing	DE05101M Lage plaatsing	DE06101M Lage plaatsing	DE08101M Lage plaatsing	DE06111M Hoge plaatsing	DE08111M Hoge plaatsing
Constructie		druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig	druk- bestendig
Vermogen	[kW] 3,6	4,5 6 7,2 6 7,2
Elektrische aansluiting	[V] 230 2	30 230 230 230	230
Minimale leidingdiameter	[mm²] 1,5	2,5 4 4 4 4
Nominate stroom	[A] 15,7	19,1 26 31,3	26 31,3
Zekering	[A] 16 20	32 32 32 32
Schroefdraad wateraansluiting	[Duim]	G 3/8	G 3/8	G 3/8	G 3/8	G 1/2	G 1/2
Max. toeovertemperatuur	[°C]	20 20 20 20	20 20
Warmwatervermogen. Bij toeoertemp. van 12 °C tot 38 °C	[l/min]	1,9 2,4 3,2 3	9 3,2	3,9
Veiligheidsklasse	IP	24 24 24 24	24 24
Inschakeldruk (zonder DMB)	[bar]	<0,25	<0,25	<0,25	<0,25	<0,25	<0,25
Inschakeldebiet	[l/min]	1,8	1,8/1,9	1,8/2,1	1,8/2,3	1,8/2,1	1,8/2,3
Uitschakeldebiet	[l/min]	1,6	1,6/1,7	1,6/2,0	1,6/2,2	1,6/2,0	1,6/2,2
Doorstroombegrenzing bij	[l/min]	2	2	3	4	3	4
Gewicht	[kg]	1,1 1,1 1,1 1	1 1,1	1,1
Toepassingsbereik in water: specifieke elektri- sche weiterstand bij 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Nominate druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Met stekker		✓	-	-	-	-	-
Vaste aansluiting		-	✓	✓	✓	✓	✓
Energie-efficientieklasse		A	A	A	A	A	A
Capaciteitprofiel		XXS XXS	XXS	XXS XXS	XXS
Jaarliks energieverbruik	[kWh]	467 470 470	471 470 471
Dagelijks stroomverbruik	[kWh]	2,145	2,150	2,154	2,161	2,154	2,161
Geluidsniveau	[dB]	15 15 15 15	15 15
Warmwaterbereiding- energie-efficientie	[%]	39,4 39,3 39	2	39,1 39,2	39,1

De uitlaattemperatuur van de kraan is afhankelijk van het debiet van het water:

Gebruikshandleiding

A.u.b. de uitvoerige veiligheidsinstrumenties aan het begin van deze handleiding lezen en ze in acht nemen!

Belangrijk: Het apparaat nooit aan vorst bloootstellen!

Gevaar voor een elektrische schok!

Schakel bij een defect onmiddelijk de stroomuit (DE05101M, DE06101M,

DE06111M, DE08101M, DE08111M) of trek de stekker uit het stopcontact (DE04101M, DE10104M).

Bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoerafsluiten.

Bediening

De elektronische doorstroomgeiser uit deze série werkt automatisch.

Inschakelen

Open de kraan volledig. De doorstroomgeiser schakelt zichzelf in. Het water wordt verwarmd terwijl het door het apparaat stroomt. De hoog geplaatste apparaten DE06111M en DE08111M zijn uitgerust met een automatische verbruiksweergave. De verbruiksweergave brandt op half vermogen geel en op vol vermogen rood, afhankelijk van het waterdebiet.

Uitschakelen

Draai de waterkraan zich, het apparaat schakelt zichzelfuit.

Watertemperatuur regelen

Draai de waterkraan heelmaal open, het apparaat schakelt zichzelf in.
Verlaag nu door een verminding van de doorstroomhoeveelheid de temperatuur van het water.

Info: in de winter kan het bij een lagere toevoertemperatuur van het koude water gebeuren dat de uistroomtemperatuur Niet worden bereikt. Ga te werk zoals beschreiben onder "Wateraansluiting".

Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

Neem de buitenkant van het apparaat af met een mild reinigingsmiddel.
Reinig de straalregelaar van vuil- en kalkafzettingen.

Onderhoud

Om risico's te voorkomen, mogen reparatie- en onderhoudswerkzaamehden alleen door een goedgekeurde klantenservice worden uitgevoerd.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Klantenservice

Wanner u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparatusat door te given.

U vindt de nummers:tussen de twee aansluitkoppelstukken van de doorstroomgeiser.

Afvalverwijdering

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Op dit apparaat zijn de door once landelijkke dealer afgegeben garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de specialzaak waar u het apparaat hebt aangeschaft, ofrechtstreeks bij once landelijkke dealer. Bovendien waren de garantievoorwaarden ook opgenomen op het internet op het aangegeven webadres. Om aanspraak te kunnen makeen op de garantie, dient in elk geval het bewijs van aankoop overlegd te worden.

Wijzigingen voorbehouden.

Wat te doeen bij een storing?

Let op!

Reparaties mogen uitsluitend worden uitgevoerd door een installmentur. U loopt een groot risico indien het apparaat op ondeskundige wijze worden gerepareerd.

Als uw apparaat Niet werkt zoals gewenst, ligt dit vaak slechts aan eenkleinigheid. Controller of u met de volgende aanwijzingen de storing zichkunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) Niet, er stroomt geen warm water.	De zekering in de huisinstal- latie is geactiveerd.	De zekering in de huisinstallatie controleren.	Klant
	Stroomuitval of eerste ingebruikname.	Startspoeling: Open de warmwaterkraan en tap ten minste 30 seconden lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (zekering) begint het ap- paraat te verwarmen. Start het apparaat vanwege het te lage debiet Niet, de perlator, douche-kop of iets dergelijks verwijderen en het proces herhalen.	Klant
	De luchtherkenning in het apparaat herkent lucht in het water en schakelt het verwarmingsvermogen voor korteijd uit.
De gewenste uit- looptemperatuur wordt in de winter Niet meer bereikt.	De toeovertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warm- watertemperatuur worden bereikt.	Klant
Te geringe doorstro- ming van water.	De zeef in de waterkraan of in de Douchekop is verstopt.	Verwijder de zeef en reinig of ontkalk.Deze.	Klant
	De zeef in het verwarmings- block is verstopt.	Demonteer de zeef, reinig hem en monteer hem opnieuw. Spoel het apparaat. Herhaal indien nodig deze procedure net zolang, totdat er geen deeltjes meer aanwezig zijn in de zeef.	Vakman
Het water wordt Niet voldoende warm.	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman contro- leren. Controller de toegestane toeovertemperatuur.	Vakman
	Te hoge doorstroming en/of te lage koudwater-toevoer- temperatuur.	Door een vakman: Laat de doorstroming via het hoekklep regelen. Controller de doorstroombe- grenzer of pas een Kleinere toe.	Vakman

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Gefabricceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
