| Caractéristique | Détails |
|---|---|
| Type de chaudière | Chaudière à gaz |
| Puissance thermique | 24 kW |
| Rendement énergétique | 93% |
| Dimensions (L x H x P) | 600 x 850 x 400 mm |
| Poids | 40 kg |
| Type de combustible | Gaz naturel ou propane |
| Utilisation | Chauffage central et production d'eau chaude |
| Entretien | Contrôle annuel recommandé par un professionnel |
| Sécurité | Équipée de dispositifs de sécurité (thermostat de sécurité, soupape de surpression) |
| Normes | Conforme aux normes européennes en matière de sécurité et d'efficacité énergétique |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DO05705CHM SIEMENS
Questions des utilisateurs sur DO05705CHM SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice DO05705CHM - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DO05705CHM de la marque SIEMENS.
MODE D'EMPLOI DO05705CHM SIEMENS

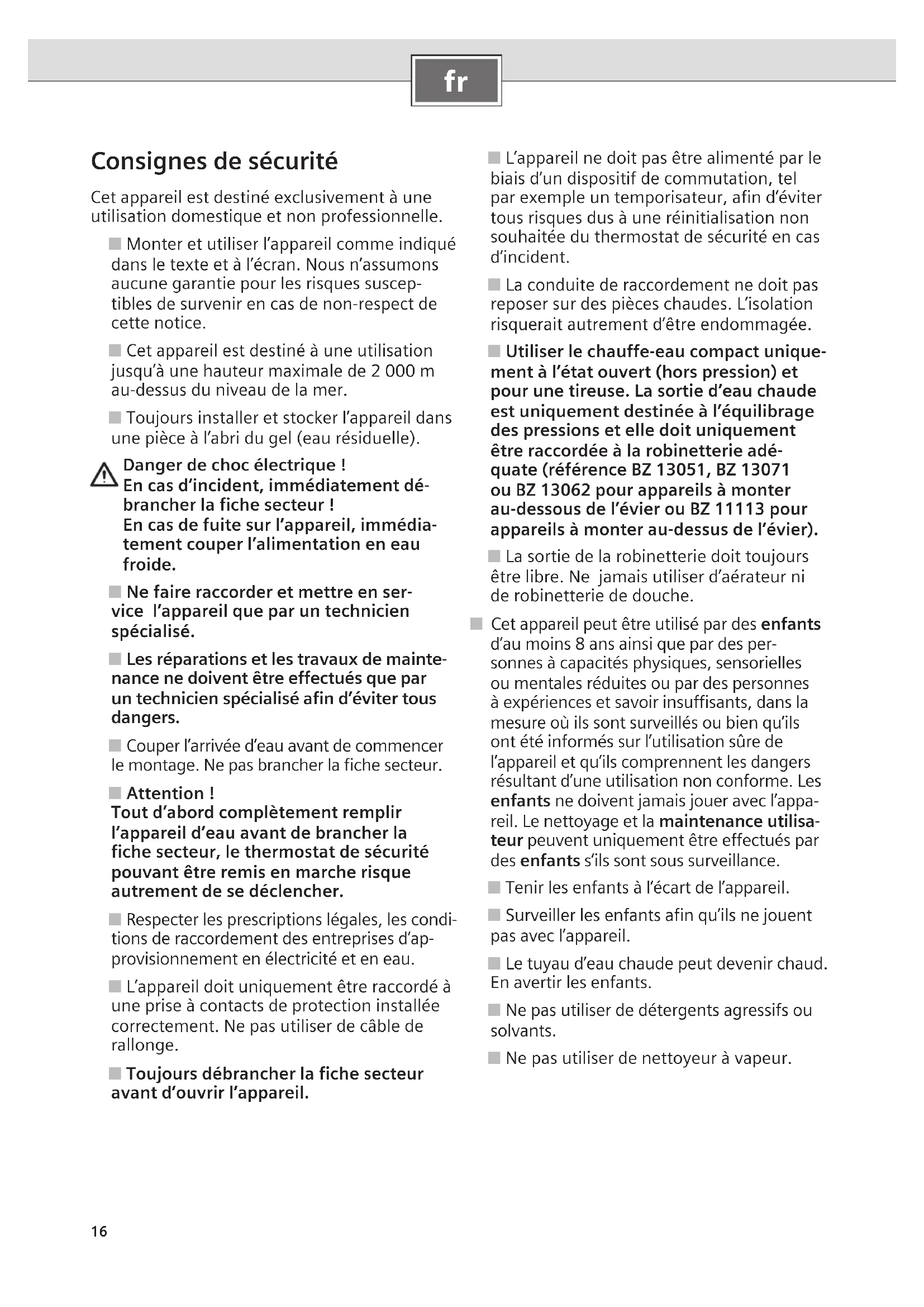

Consignes de sécurité
Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle.
Monter et utiliser l'appareil comme indiquédans le texte et à l'écran. Nous n'assumonsaucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Cet apparéil est destiné à une utilisation jusqu'à une hauteur maximal de 2000 m au-dessus du niveau de la mer.
Toujours installer et stocker l'appareil dans une piece à l'abri du gel (eau résiduelle).
Danger de chocoléctrique! En cas d'incident, immédiatement dé-brancher la fiche secteur! En cas de fuite sur l'appareil, immédiatement couper l'alimentation en eau froide.
Ne faire raccorder etmettre en service l'appareil que par un technicien spécialise.
Les réparations et les travaux de maintenance ne doivent être effectuels que par un technicien spécialisé afin d'éviter tous dangers.
Couper l'arrivée d'eau avant de commencer le montage. Ne pas brancher la fiche secteur.
Attention!
Tout d'abord complètement replir l'appareil d'eau avant de brancher la fiche secteur, le thermostat de sécurité pouvant être remis en marche risque autrement de se déclencher.
Respecter les prescriptions légales, les conditions de raccordement des entreprises d'approvisionnement en électricité et en eau.
L'appareil doit uniquement etre raccordé a une prise a contacts de protection installee correctement. Ne pas utiliser de cable de rallonge.
Toujours débrancher la fiche secteur avant d'ouvrir l'appareil.
L'appareil ne doit pas etre alimenté par le biais d'un dispositif de commutation, tel par exemple un temporisateur, afin d'eviter tous risques dus a une réinitialisation non souhaitee du thermostat de sécurité en cas d'incident.
La conduite de raccordement ne doit pas reposer sur des pieces chaudes. L'iso1ation risquerait autrement d'être endommagée.
Utiliser le chauffe-eau compact uniquement à l'etat ouvert (hors pression) et pour une tireuse. La sortie d'eau chaude est uniquement destinée à l'équilibrage des pressions et elle doit uniquement être raccordée à la robinetterie déquate (réference BZ 13051, BZ 13071 ou BZ 13062 pour apparciels à monter au-dessous de l'évier ou BZ 11113 pour apparciels à monter au-dessus de l'évier).
La sortie de la robinetterie doit toujours être libre. Ne jamais utiliser d'áérateur ni de robinetterie de douche.
Cet apparéil peut être utilisé par des enfants d'au moins 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuffisants, dans la mesure où ils sont surveillés ou bien qu'ils ont été informés sur l'utilisation sure de l' apparéil et qu'ils comprendnent les dangers lié resultant d'une utilisation non conforme. Les enfants ne doivent jamais journé avec l' apparéil. Le nettoyage et la maintenance utilisateur peuvent uniquement être effectués par des enfants s'ils sont sous surveillance.
Tenir les enfants à l'écart de l'appareil.
Surveiller les enfants afin quils ne jouent pas avec l'appareil.
Le tuyau d'eau chaude peut devenir chaud. En avertir les enfants.
Ne pas utiliser de détergents agressifs ou solvants.
Ne pas utiliser de nettoyeur à vapeur.
La société Siemens vous felicite pour l'achat de son apparreil. Vous avez acheté un produit de qualite elevatede qui vous apportera beaucoup de plaisir.
Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et la conserver!
Instructions de montage
Déballage
- Contrôler le nouvel apparéil pour constater d'eventuels dégâtés dus au transport!
- Eliminer l'emballage et, le cas échéant, l'ancien apparéil en respectant l'environnement.
Etendue delivraison
1 Appareil avec couvercle de commande
2 Etrier de montage
3 Uniquement pour DO3170D5M: Fixation (2 vis, 2 chevilles)
4 Documentation
Description du produit
Le chauffe-eau compact est approprié pour le raccordement à l'etat ouvert (hors pression). Il rechauffe et emmagasin l'eau potable jusqu'à env. 85^ . Le selector de température d'eau permet de régler différents niveaux de température.
L'appareil ne doit pas etre exploite avec de I'eau prechauffee, ceci risquerait en effet de declencher le thermostat de securite.
L'appareil est branché au moyen de la fiche secteur.
Cette notice de montage et d'utilisation décrit différents types d'appareil :
Appareils à monter au-dessous de l'évier DO05705M, DO3170D5M et DO05705CHM avec fonctions antigoutte et arrêt de pression supplémentaires
Appareils à monter au-dessus de l'évier DO05805M et DO05805CHM

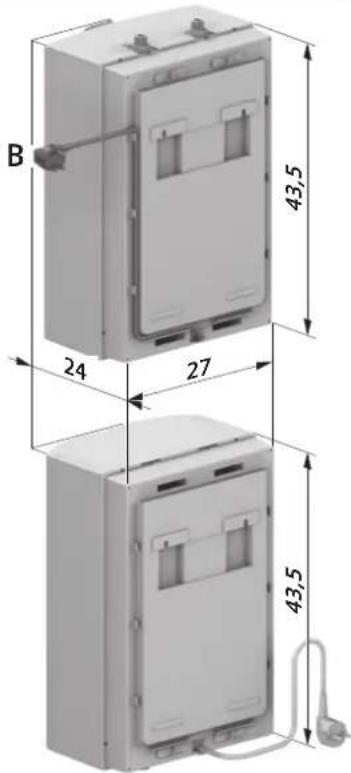

Préparation du montage
Couper l'arrivée d'eau avant de commencer le montage. N e p a s brancher la fiche secteur.
Retirer l'etrier de montage sur l'appareil et casser les bagues de maintien (A).
Fixer le cable d'alimentation électrique au dos de l'appareil, en fonction de la longueur souhaitée (B).

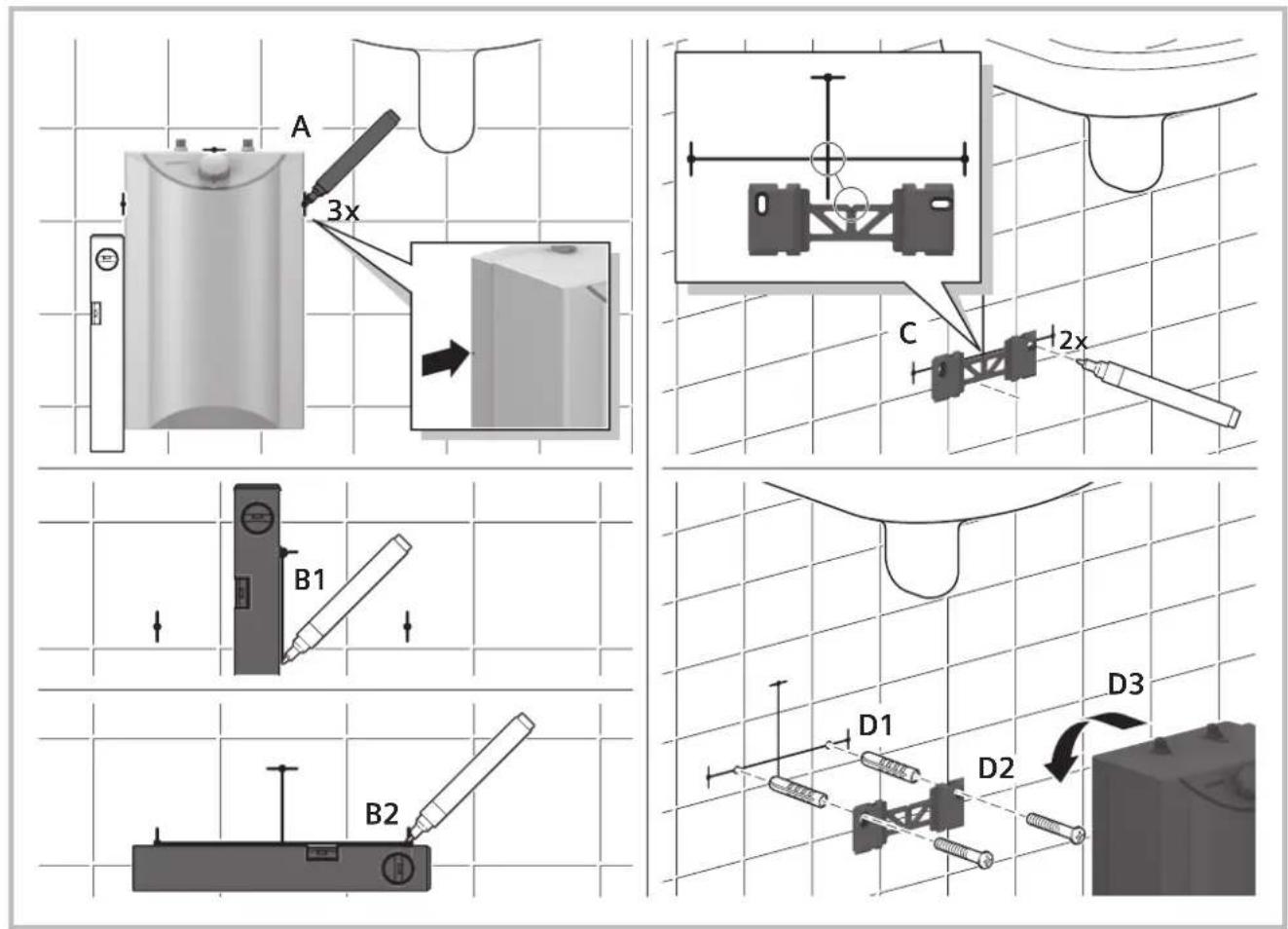

Montage mural
Appareils à monter au-dessous de l'évier DO05705M, DO3170D5M et DO05705CHM
Positionner l'appareil sur le mur et dessiner les repères à hauteur des trois encoches (en haut, à gauche et à droite sur l'appareil) (A).
Tracer des lignes avec le niveau à bulle, afin de relier les repères et de former un croisement des lignes (B1 et B2).
Placer l'encôche en haut de l'étrier de montage à hauteur du point d'intersection des lignes dessinées et marquer les trous (C).
Percer les trouS et introduire les chevilles (D1).
Fixer l'étrier de montage (encoche en haut) au mur au moyen des vis (D2).
Accrocher l'appareil dans l'étrier de montage (D3).
Remplacement de l'appareil
Si un ancien chauffe-eau compact Siemens est remplace par ce nouveau modele, les trouss de fixation avec chevilles peuvent etreutilisés. Il faut toutefois tener compte du fait que le nouvel appeareil est plus haut d'environ 2 cm.
Si le bord supérieur du nouvel apparéil doit figurer au même niveau que celui de l'ancien apparéil (E1):
Monter le nouvel étrier de montage au mur en tournant l'encôche vers le haut.
Si le bord inférieur du nouvel appareil doit figurer au même niveau que celui de l'ancien appareil (E2):
- Retourner le nouvel étrier de montage et le fixer au mur en tournant l'encôche vers le bas.
Appareils à monter au-dessus de l'évier DO05805M et DO05805CHM

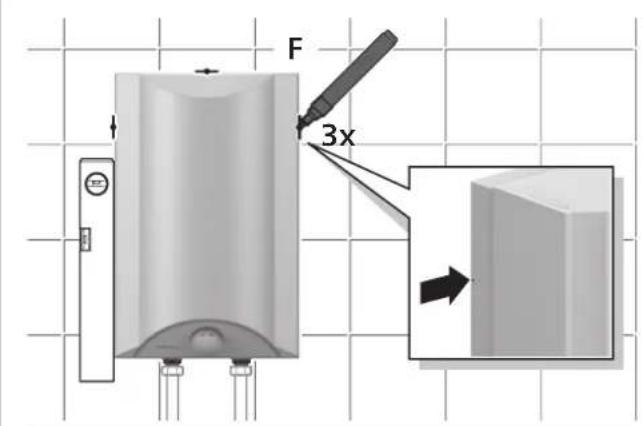

Positionner l'appareil sur le mur et dessiner les repères à hauteur des trois encoches (en haut, à gauche et à droite sur l'appareil) (F).
Tracer des lignes avec le niveau à bulle, afin de relier les repères et de former un croisement des lignes (G1 et G2).

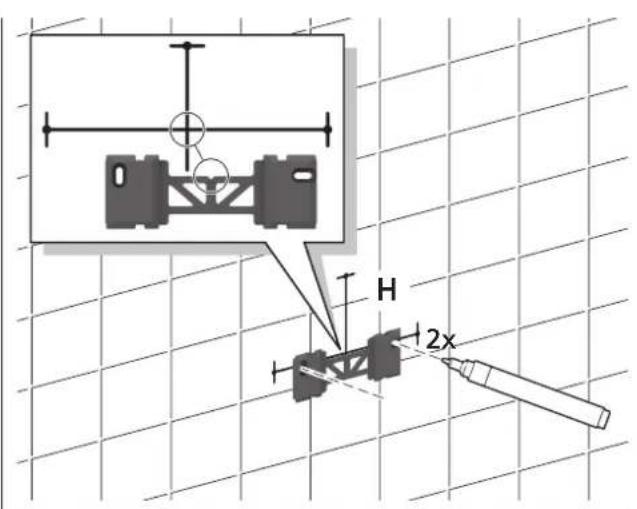

Placer l'encoche en haut de I'etrier de montage sur le point de croissement des lignes dessinées et marquer les trous (H).

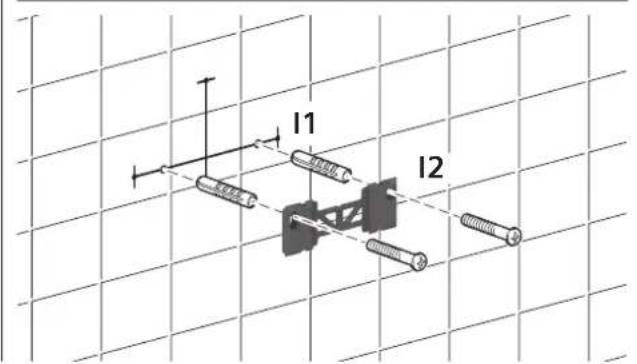

Percer les trouS et introduire les chevilles (11).
Fixer l'étrier de montage (encoche en haut) au mur au moyen des vis (12).

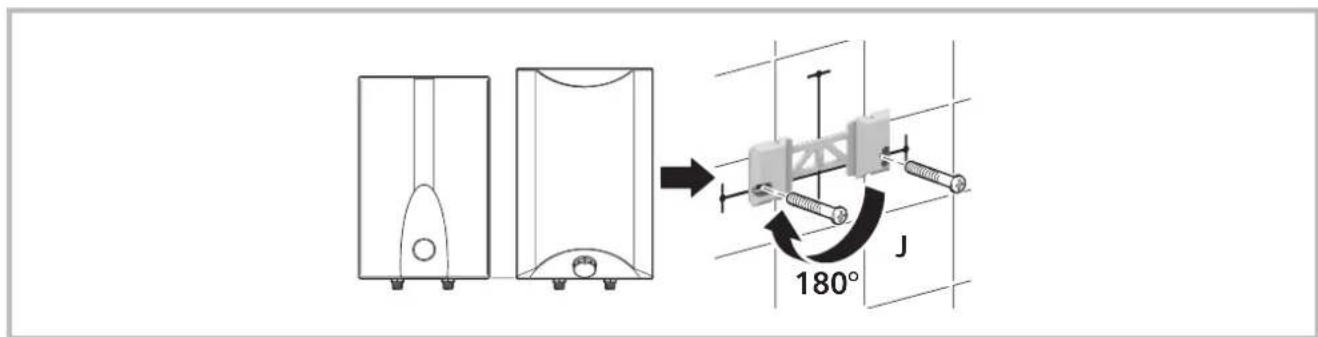

Remplacement de l'appareil

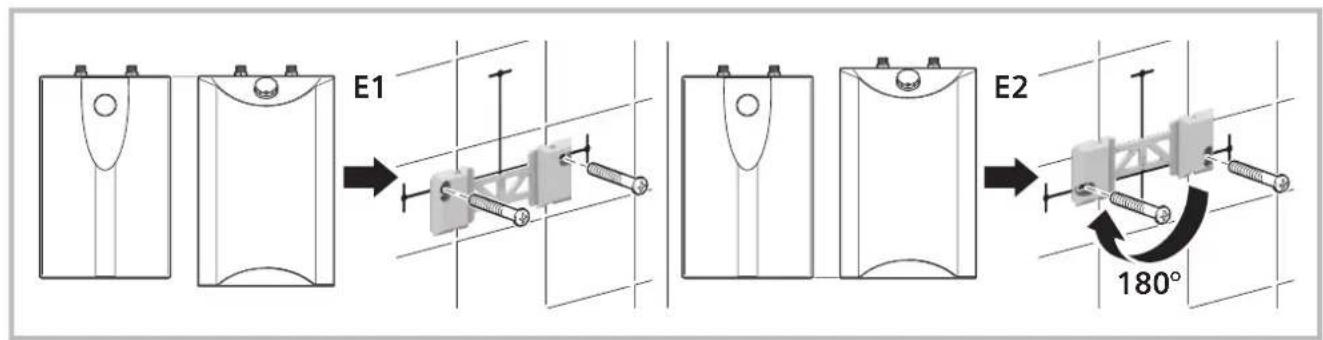

Si un ancien chauffe-eau compact Siemens est replacé par ce nouveau modele, les trouss de fixation avec chevilles peuvent etre utilisés. Il faut toutefois tener compte du fait que le nouvel apparéil est plus haut d'environ 2 cm.
- Retourner le nouvel étrier de montage et le fixer au mur en tournant l'encôche vers le bas (J).
Raccordement de I'eau
Attention!
La robinetterie existante ne doit pas etre entartrée.
Ne pasGRAISER les filetages!
Info : des embouts filétés de rechange sont disponibles auprès du service après-vente.
Appareils à monter au-dessous de l'évier DO05705M, DO3170D5M et DO05705CHM

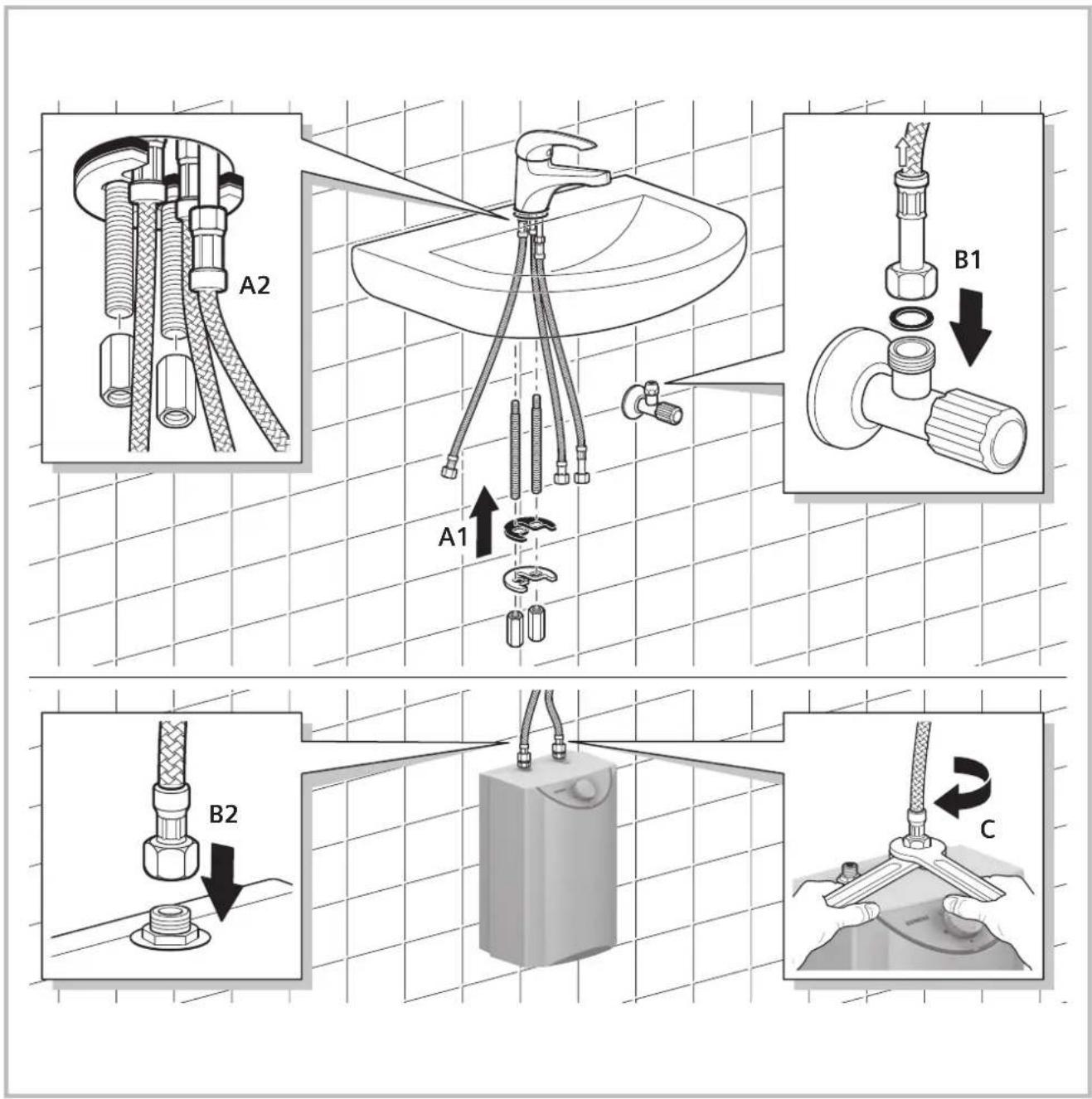

Le cas échéant, monter la robinetterie (A1 et A2).
Monter un joint (B1).
Veiller à la position axiale des tubes de raccordement dans les embouts filetés.
Placer l'écrou-raccord à la verticale sur le filetage et serrer à la main (B2).
Serrer à fond les raccords vissés (C). Contre-bloquer les embouts filétés sur le chauffe-eau en utilisant une clé.
Resserrer les raccords visés après quelques procedés de chauffe.
Appareils à monter au-dessus de l'évier DO05805M et DO05805CHM

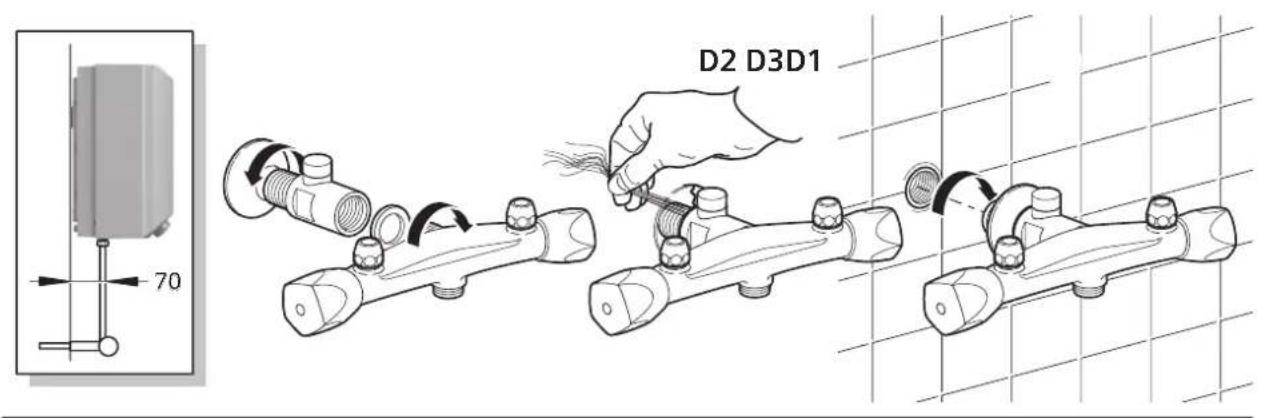

Le cas échéant, monter un mitigeur (D1 à D3).

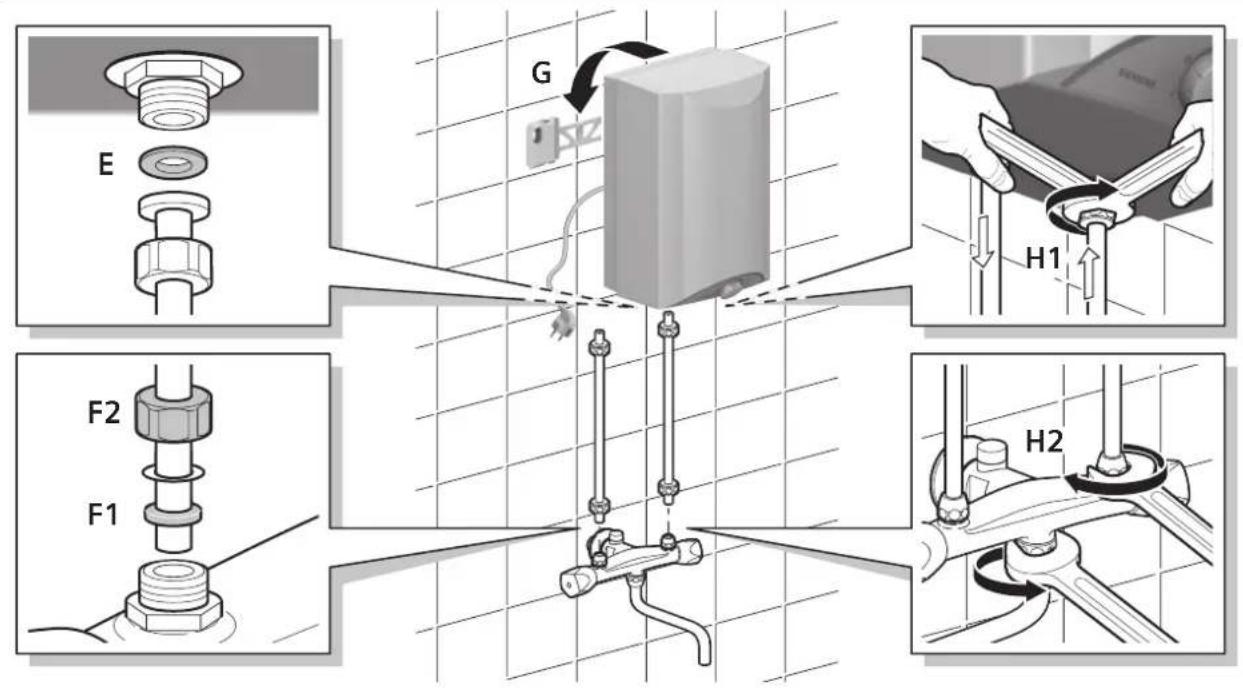

- Mettre en place les tubes d'accoulement au mitigeur tout en insérant un joint (E). Veiller à la position axiale des tubes de raccordement dans les embouts filetés.
Monter les joints sur le tube d'accouplement (F1).
Accrocher l'appareil (G).
Placer l'écrou-raccord (F2) à la verticale sur le filetage et serrer à la main.
Serrer à fond les raccords vissés (H1 et H2). Contre-bloquer les embouts filetés sur le chauffe-eau en utilisant une clé (H1).
Première mise en service
Raccordementélectrique
Important: ne pas encore brancher la fiche secteur!
Tout d'abord complètement remplir l'appareil d'eau, l'eau doit sortir de la robinetterie.
Débrancher ensuite la fiche secteur.
Remarque: si l'appareil n'est pas rempli d'eau, le thermostat de sécurité pouvant etre remis en marche risque autrement de se déclencher!
Vérifier le procédé de chauffe
Tournier le sélecteur de température d'eau sur la position « III » (env. 85 °C).
Surveiller le procédé de chauffe jusqu'à ce que levoyant lumineux soit étient, après env. 12-18 minutes.
Vérifier la température.
Attention: si le thermostat de sécurité a mis le chauffeau compact hors marche, débrancher la fiche secteur, ouvrir le robinet d'eau et laisser env. 4 litres d'eau traverser l'appareil, et finalement rebrancher la fiche secteur. L'appareil est maintainant de nouveau prét au fonctionnement.
Limitation de la température de l'eau
La température de sortie du chauffe-eau compact peut être limité par voie mécanique au niveau « I » (env. 38^ ou au niveau « e » (env. 60^ (voir également le chapitre « Utilisation » à la page 19).
Economie d'énergie
Pour economiser de l'énergie, tournier le sélecteur rotatif en position « e »
Remetre la notice de montage et d'utilisation à l'utilisteur et expliquer l'appareil.
Données techniques
| Type | DO05705M A monter au-dessus de l'évier | DO3170D5M DO05705CHM A monter au-dessus de l'évier | DO05805M A monter au-dessus de l'évier | DO05805CHM A monter au-dessus de l'évier | |
| Puisance nominale [kW] 2,2 1,8 2,2 1,8 | |||||
| Sommaire nominale [I] 5,0 5,0 5,0 5,0 | |||||
| CLICKFIX plus technique de montage✓ | ✓ | ✓ | ✓ | ||
| Fonction arrêt de pression✓ | ✓ | - | - | ||
| Fonction anti-goutte✓ | ✓ | - | - | ||
| Quantité d'eaux usées combinées 40 °C (15°C/65°C)/(15°C/85°C) | [I] | 9,5/14 | 9,5/14 | 9,5/14 | 9,5/14 |
| Température régblable en continu jusqu'à | [°C] | 85 | 85 | 85 | 85 |
DO05705M
DO3170D5M
DO05705CHM
DO05805M
DO05805CHM
DO05705M, DO3170D5M, DO05705CHM
DO05805M, DO05805CHM
A
B
C
| Type | DO05705M A monter au-dessous de l'évier | DO3170D5M DO05705CHM A monter au-dessous de l'évier | DO05805M A monter au-dessus de l'évier | DO05805CHM A monter au-dessus de l'évier | |
| Consommation d'énergie à l'état prét au fonctionnement à 65°C/24 h [kWh/d] 0,18 0,18 0,18 0,18 | |||||
| Raccordement électrique [V] 230 230 2 | 30 230 | ||||
| Temps de chauffe à 60 °C (température d'arrivée d'eau 12 °C) [min] 8989 | |||||
| Protection par fusibles [A] 10 10 10 10 | |||||
| Raccordement de l'eau | ["] | 3/8 | 3/8 | 1/2 | 1/2 |
| Débit maximal | [l/min] | 5555 | |||
| Longueur de cable | [m] | 0,6 | 0,6 | 0,6 | 0,6 |
| Dimensions (hauteur x largeur x profondeur) | [mm] | 435 x 270 x 240 | 435 x 270 x 240 | 435 x 270 x 240 | 435 x 270 x 240 |
| Poids, rempli | [kg] | 7,7 | 7,7 | 7,7 | 7,7 |
| Classe d'efficacité energétique | A | A | A | A | |
| Profil de soutirage | XXS XXS | XXS | XXS | ||
| Consommation annuelle d'énergie | [kWh] | 477 484 481 484 | |||
| Consommation quotidienne de courant | [kWh] | 2,260 | 2,340 | 2,310 | 2,340 |
| Niveau de puissance acoustique | [dB] | 15 15 15 15 | |||
| Efficacité énergétique de la préparation d'eau chaude | [%] | 37,8 | 36,8 | 37,2 | 36,8 |
Notice d'utilisation
Lire attentivement cette notice avant d'utiliser l'appareil et respecter les prescriptions qu'elle contient!
Important: ne jamais exposer l'appareil au gel !
Danger de chic electrique! En cas d'incident, immédiatement débrancher la fiche secteur! En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.
Obligatoirelement lore et respecter les consignes de securite détaillées fournies au début de cette notice!
VI. Utilisation
Le chauffe-eau compact chauffe l'eau potable et l'emmagasinse jusqu'à env. 85^
Réglage de la température de l'eau
Régler la température souhaitee pour I'eau de sortie au moyen du selecteur rotatif de température à une valeur entre 35^ et 85^
ou:
Régler la température souhaitié pour l'eau de sortie à une valeur fixe (A):
Protection antigel
I env. 38^ (leger enclementhement)
e Economie d'energie, env. 60^ (legger enclenchement)
Eau chaude, env. 85 °C
Levoyant lumineux est allumé pendant le procédé dechauffe. Sur les appareils à monter au-dessus de l'évier, une faible quantité d'eau de sursaturation s'échappe à la sortie.
L'appareil est plus rapidement entartré si les températures sont élevées.
Conseil: pour une utilisation économique de l'appareil et une réduction du procédé d'enterbage, tournier le selecteur rotatif de température en position « e »
Remarque: si l'appareil n'a pas eteutilisependant une durée plus longue,par exemple pendant les vacances,laisser brievementchauffer I'eau en tournant le selecteur en position «III».

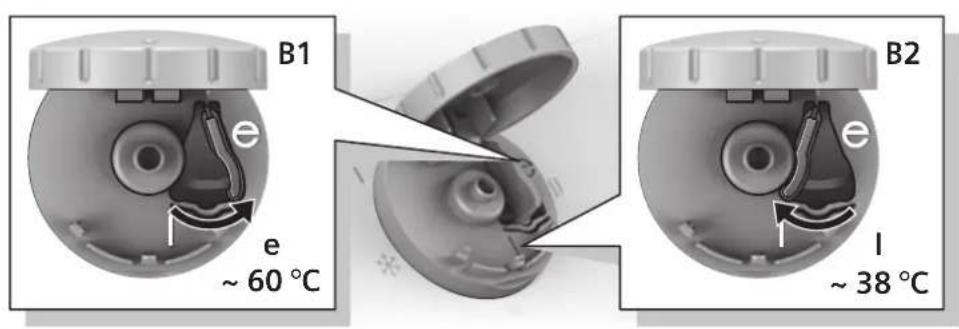

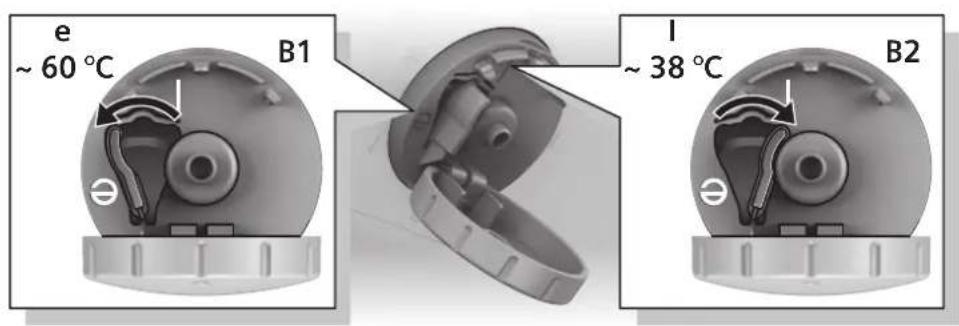

Limitation de la température de l'eau
Limiter la température de sortie pour éviter de se brûler avec l'eau chaude :
Tournier le sélecteur rotatif en position « ● »
Soulever le couvercle du selecteur rotatif.
Choisir entre « I » = env. 38 °C (B1) ou « e » = env. 60 °C (B2).
Rabattre le couvercle.
Mise hors marche
Tournier le sélecteur rotatif en position « ● » (A). Le chiffage est désacté.
Uniquement pour apparéils DO05705M, DO3170D5M et DO05705CHM
Fonction anti-goutte
La fonction anti-goutte empêche la sortie de gouttes d'eau de sursaturation au niveau du robinet d'eau lors du procédé de chauffe. Si l'eau est chauffée, des gaz (air) y étant dissous s'échéppent de l'eau. Selon la quantité de gaz échépés, de l'eau résiduelle peut sorting de l'armature si la température configurée est élevée.
A Fonction arrêt de pression
L'appareil est équipé d'un dispositif de coupure de la pression. Le dispositif de coupure de la pression indique quand la robinetterie est entartrée (débit faible ou pas du tout de débit). A partir d'une pression de l'eau supérieure à 0,25 Mpa (2,5 bars), il reconnait également si l'appareil a été mal monté du côte eau lors de la première installation. Le dispositif de coupure de la pression verrouille automatiquement l'arrivée d'eau et empêche ainsi au réservoir d'explorer.
Si la fonction arrêt de pression a déclenché, une goupille rouge devient visible en haut sur l'appareil (C1).
L'incident doit alors obligatoirement etre elimine (voir le chapitre « En cas de panne que faire ? »).
L'erreur doit avoir eté éliminée avant de pouvoir à nouveau légèrement enforcer la goupille rouge (C2). L'arrivée d'eau est maintainant de nouveau libre.
Si la fonction arrêt de pression se déclenché à plusieurs reprises, contacter le service après-vente.
Important: ne jamais bloquer la voie de déploiement de la goupille (C1) par des objets quelconques.
Nettoyage
Ne pas utiliser de détergents agressifs ou solvants.
Ne pas utiliser de nettoyeur à vapeur.
■ Essuyer l'extérieur de l'appareil en utilisant un détergent doux.
Nettoyer le crible du régulateur de jet pour éliminer des dépôts calcaires et de saletés.
Détartrage
Détartre le tube de sortie avec des détarthrours d'usage courant ou du vinaigre.
Si des détourreurs sont utilisés, tener compte des averissements fournis par le fabricant.
Si I'eau s'écoule nettement plus lentement alors que la robinetterie est entièrement ouverte, faire détartrer le chauffeau compact et la robinetterie par un spécialiste. La fonction arrêt de pression risque autrement de se déclencher en raison de pression élevé inadmissible.
Maintenance
Afin d'éviter tous risques, les réparations et les travaux de maintenance ne doivent être effectuels que par un service après-ventu auquel nous avons donné une concession.
Toujours débrancher l'appareil du réseau électrique et couper l'arrivée d'eau avant d'effectuer tout type de travaux.
Remplacement de la conduite de raccordement electrique
En cas de dégats visibles sur le cable électrique :
- Mettre l'appareil hors marche, débrancher la fiche secteur et contacter le service après-vente.

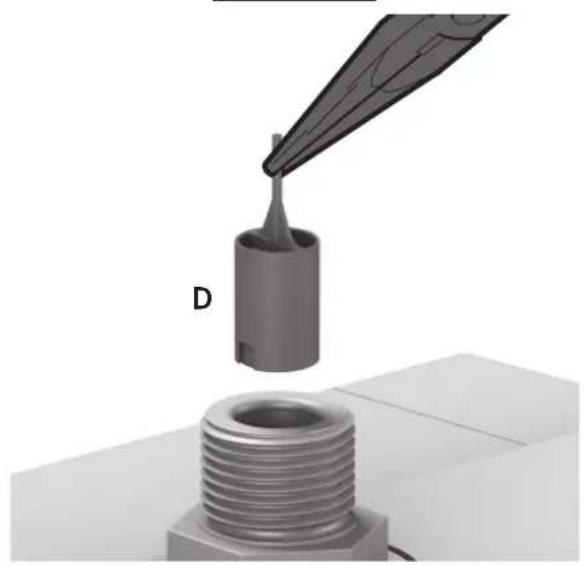

B Nettoyage du crible de I'arrivee d'eau
Si le débit de l'eau est trop faible et que lecrible dans le robinet d'eau a eté détartré:
- Contacter le service après-vente et faire nettoyer le crible de l'arrivee d'eau (D).
Service après-vente

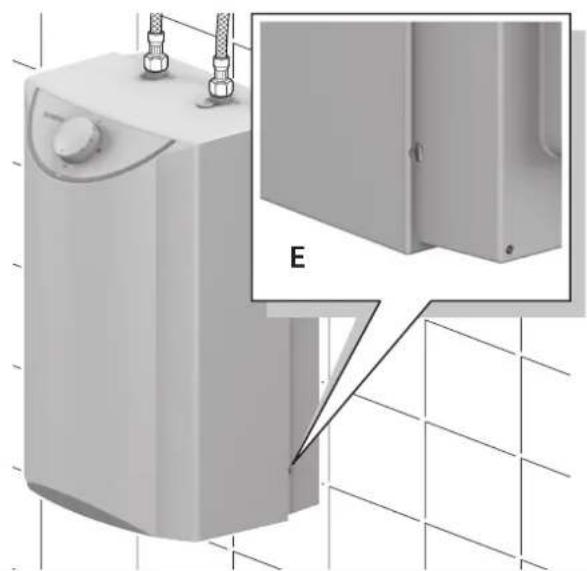

Si vous contactez le service après-vente, veuillez indiquer le no E et le no FD de votre apparéil. Les numérios sont indiqués entre les deux tubulures de raccordement d'eau du chauffe-eau compact.
En cas de panne que faire?
Si voit appareil ne fonctionne pas comme souhaite, la cause est souvent minime. Verifiez si vous pouvez vous-meme eliminer la panne en vous aidant des conseils suivants. Ceci permet d'eviter des frais occasionnés par une intervention inutile du service après-vente.
Toujours debrancher l'appareil du reseau electrique et couper I'arrivee d'eau avant d'effectuer tout type de travaux.
| Erreur Cause Remède Qui? | |||
| L'appareil ne démarre (chauffe) pas, l'eau sortant est froide | Le fusible dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installa- tion domestique. | Client |
| La fiche secteur n'est pas branchée. | Brancher la fiche secteur. Client | ||
| Le thermostat de sécurité a commuté. | Débrancher la fiche secteur, ouvrir le robinet d'eau et laisser env. 4 litres d'eau traverser l'appareil. Brancher la fiche secteur. | Client | |
| Débit d'eau trop faible. Le crible dans le robinet est bouché. | Le robinet est bouché. | Retirer le crible, puis le nettoyer ou le détartrer. | Client |
| Le crible dans l'arrivée d'eau floide | est bouché. | Démonter le crible de l'arrivée d'eau, le nettoyer et puis le remon- ter. Rincer l'apparil. Si nécessaire, repétier cette pro- cedure jusqu'à ce que le crible ne contienne plus aucune particule. | Technicien specialisé |
| La sortie d'eau ou la robinetterie sont entartrées. | Détartrer ou bien monter une nou- velle robinetterie. | Technicien specialisé | |
| La robinetterie goutte pendant la chaffe malgré la fonction anti-goutte. | Prise d'eau courte et féquence ou prise d'eau à faible débit d'eau chaude. | Pour une prise d'eau plus longue, augmenter le débit d'eau chaude. | Client |
| La fonction anti-goutte est défectueuse. | Remplacer l'appareil. Technicien | specialisé | |
| La fonction arrêt de pression a déclenché, l'eau ne coule plus. | Mauvaise installation de l'appareil au raccord d'eau. | Raccorder l'appareil correctement, enforcer la goupille rouge de la fonction arrêt de pression. | Technicien specialisé |
| La robinetterie est entartrée. Détartre | der la robinetterie, enforcer la goupille rouge de la fonction arrêt de pression. | Client | |
| La tubulure du raccord d'eau | chaude est bouchée. | Nettoyer la tubulure du raccord d'eau chaude, si nécessaire rem- places le raccord d'eau. Enforcer ensuite la goupille rouge de la fonc- tion arrêt de pression. | Technicien specialisé |
Si la panne n'a pas pu etre eliminee, contacter le service après-vente.
Elimination
Cet apparéil est marqué selon la directive européen 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procEDURE actuelle de recyclage.
Conditions de garantie
Les conditions de garantie établies par la représentation responsable dans le pays d'achat respectif de l'appareil sont en vigueur pour cet appleil. Les conditions de garantie sont à tout moment disponibles auprès du commercant spécialisé où l'appleil a eté acheté ou directement chez le représentant du pays respectif. Les conditions de garantie sont en outre également disponibles à l'adresse Internet citée. La presentation de la piece justificative d'achat est en tout cas nécessaire pour avoir recours à des prestations de garantie.
Avenue du Laerbeek 74
Laarbeeklaan 74
1090 Bruxelles - Brussels
Tel.: 070 222 142
Fax:024757292
mailto:bru-repairs@bshg.com
www.siemens-home.be
BG Bulgaria
BSH Domakinski Uredi Bulgaria EOOD
115K Tsarigradsko Chausse Blvd
BSH électroménagers S.A.
13-15, ZI Breedeweues
1259 Senningerberg
Tel.: 26349300
Fax:26349315
Reparaturen: lux-repair@bshg.com
Fabrique par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
Prodotto da BSH Hausgeräte GmbH in quanto licenziatario del marchio di Siemens AG
