RM750x - Alimentation (PC) CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC ATX
Marque	Corsair
Modèle	RM750x
Puissance totale	750 W
Efficacité	Certification 80 PLUS Gold
Entrée CA	100-240 V, 10-5 A, 47-63 Hz
Sortie +12V	62.5 A
Sortie +5V	25 A
Sortie +3.3V	25 A
Sortie -12V	0.8 A
Sortie +5Vsb	3 A
Câblage	Entièrement modulaire (câbles noirs)
Ventilateur	135 mm, mode Zéro T/M (arrêt à faible charge)
Niveau de bruit max	20 dB (à pleine charge)
Protections	OVP, OCP, OTP, SCP
Condensateurs	100% japonais 105°C
Connecteurs fournis	1x ATX 24 broches, 2x EPS/ATX12V 8 broches, 2x PCIe 8 broches, 3x SATA (3 connecteurs), 2x périphérique 4 broches, 1x adaptateur disquette
Longueur des câbles	ATX 610 mm, EPS 650 mm, PCIe 750 mm, SATA 750-850 mm
Poids	Environ 1.8 kg (estimation)
Dimensions	150 x 86 x 160 mm (estimation standard ATX)
Contenu de l'emballage	Unité, cordon CA, câbles modulaires, sac de rangement, attaches, badge, manuel
Normes de sécurité	FCC Classe B, CE, TUV, UL, CCC, etc.
Garantie	Garantie constructeur (voir manuel)

FOIRE AUX QUESTIONS - RM750x CORSAIR

Comment installer l'alimentation Corsair RM750x ?

Assurez-vous que le cordon d'alimentation CA est débranché. Installez l'unité dans le boîtier avec les vis fournies. Branchez le câble ATX 24 broches sur la carte mère (détachez la partie 4 broches si nécessaire). Connectez le câble EPS 8 broches (4+4) au connecteur CPU. Branchez les câbles PCIe, SATA et périphériques selon vos composants. Enfin, branchez le cordon CA et mettez l'interrupteur sur I.

Que faire si la carte mère a un connecteur 20 broches ?

Le câble ATX 24 broches possède une partie 4 broches amovible. Détachez-la pour obtenir un connecteur 20 broches compatible. Branchez-le sur la carte mère. La partie 4 broches reste inutilisée.

Qu'est-ce que le mode Zéro T/M du ventilateur ?

Le mode Zéro T/M (zéro tour par minute) arrête le ventilateur lorsque la charge et la température sont faibles, offrant un fonctionnement totalement silencieux. Le ventilateur ne se remet en marche que lorsque la charge dépasse environ 300 W ou si la température interne atteint un seuil critique.

Quels types de protection intégrée possède cette alimentation ?

L'alimentation intègre : protection contre les surtensions (OVP), contre les surintensités (OCP), contre la surchauffe (OTP) et contre les courts-circuits (SCP). Ces protections coupent l'alimentation en cas de défaut pour protéger vos composants.

Puis-je utiliser des câbles modulaires d'autres alimentations Corsair ?

Non, utilisez uniquement les câbles fournis avec le RM750x. Les câbles d'autres alimentations peuvent avoir un brochage différent et causer des dommages irréversibles à votre système.

Quelle est la puissance maximale sur le rail +12V ?

Le rail +12V peut délivrer jusqu'à 62.5 A, soit 750 W. La puissance totale de l'alimentation est de 750 W, répartie sur les rails +12V, +5V, +3.3V, -12V et +5Vsb.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon doux et sec ou une bombe d'air comprimé pour dépoussiérer la grille du ventilateur. N'ouvrez jamais le boîtier de l'alimentation ; elle ne contient aucune pièce réparable par l'utilisateur.

Où trouver le numéro de série du RM750x ?

Le numéro de série est imprimé sur une étiquette collée sur le côté de l'alimentation. Il est également indiqué sur l'emballage d'origine. Conservez-le pour les demandes de garantie.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation CA est correctement branché et que l'interrupteur est sur I. Assurez-vous que le câble ATX 24 broches est bien enfoncé sur la carte mère. Testez avec une autre prise secteur. Si le problème persiste, contactez le support Corsair.

Quelle est la longueur des câbles fournis ?

Câble ATX 24 broches : 610 mm, câble EPS 8 broches : 650 mm, câbles PCIe 8 broches : 750 mm, câbles SATA : 750 mm (3 connecteurs) ou 850 mm (4 connecteurs), câbles périphériques : 750 mm.

MODE D'EMPLOI RM750x CORSAIR

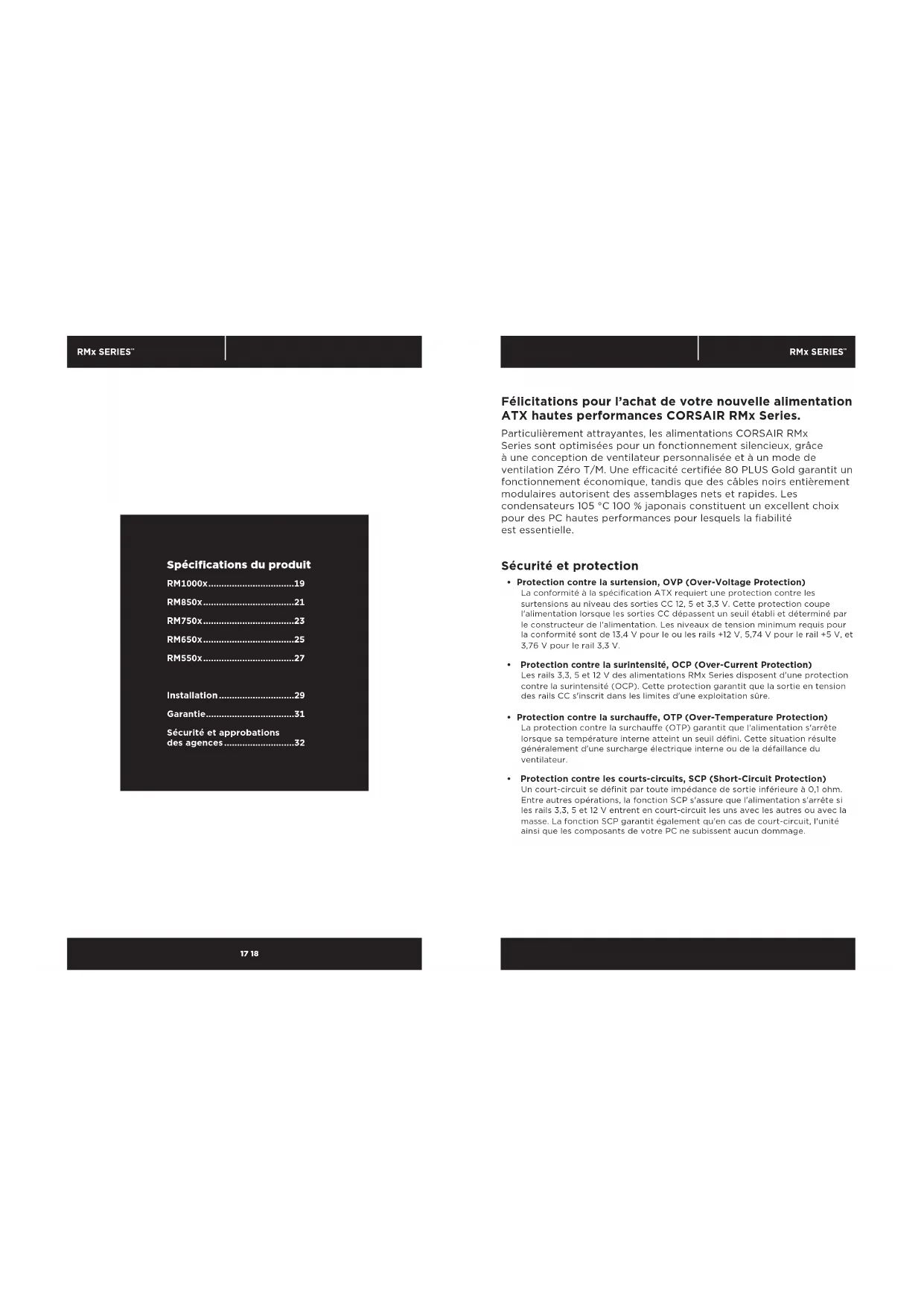

Spécifications du produit

RM1000x....19

RM850x....21

RM750x....23

RM650x....25

RM550x....27

Installation 29

Garantie....31

Sécurité et approbations des agences....32

Félicitations pour l'achat de votre nouvelle alimentation ATX hautes performances CORSAIR RMx Series.

Particulièrement attrayantes, les alimentations CORSAIR RMx Series sont optimisées pour un fonctionnement silencieux, grâce à une conception de ventilateur personnalisée et à un mode de ventilation Zéro T/M. Une efficacité certifiée 80 PLUS Gold garantit un fonctionnement économique, tandis que des câbles noirs entièrement modulaires autorisent des assemblages nets et rapides. Les condensateurs 105 °C 100 % japonais constituent un excellent choix pour des PC hautes performances pour lesquels la fiabilité est essentielle.

Sécurité et protection

- Protection contre la surtension, OVP (Over-Voltage Protection)

La conformité à la spécification ATX requiert une protection contre les surtensions au niveau des sorties CC 12, 5 et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi et déterminé par le constructeur de l'alimentation. Les niveaux de tension minimum requis pour la conformité sont de 13,4 V pour le ou les rails +12 V, 5,74 V pour le rail +5 V, et 3,76 V pour le rail 3,3 V.

• Protection contre la surintensité, OCP (Over-Current Protection)

Les rails 3,3, 5 et 12 V des alimentations RMx Series disposent d'une protection contre la surintensité (OCP). Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sûre.

- Protection contre la surchauffe, OTP (Over-Temperature Protection)

La protection contre la surchauffe (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

• Protection contre les courts-circuits, SCP (Short-Circuit Protection)

Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que l'alimentation s'arrête si les rails 3,3, 5 et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité ainsi que les composants de votre PC ne subissent aucun dommage.

RMx SERIES™

RM1000x

Contenu de l'emballage

• Unité d'alimentation CORSAIR RMx Series
  • Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier CORSAIR
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation CORSAIR RM1000x

Modèle	RP50018	+3.3V	25A	150W
Référence pièce	CP-9020094	+5V	25A
Entrée CA nominale	100-240V	+12V	83.3A	1000W
Courant en entrée	13A-6.5A	-12V	0.8A	9.6W
Fréquence	47'63Hz	+5Vsb	3A	15W

Puissance totale: 1000W

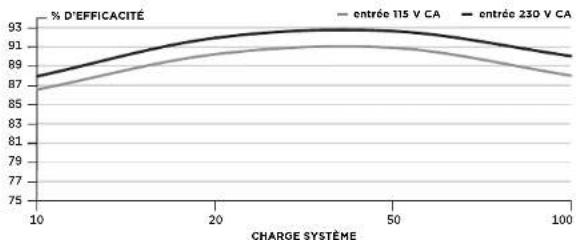

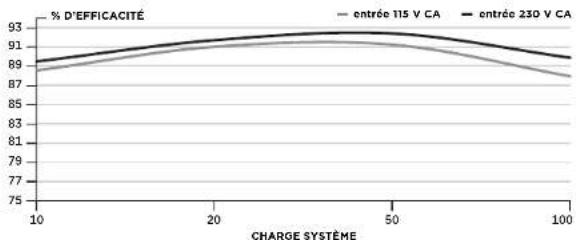

Efficacité de l'alimentation CORSAIR RM1000x

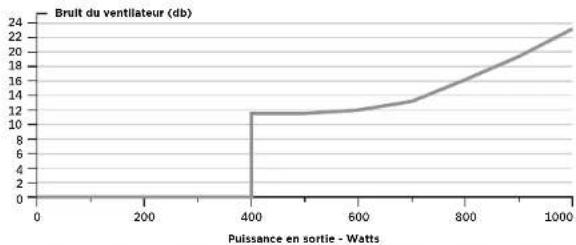

Courbe de bruit du ventilateur de l'alimentation CORSAIR RM1000x

1920

RMx SERIES™

Liste des câbles C.C. CORSAIR RM1000x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(±10mm)
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(±10mm)
		1
		Total des connecteurs
		2
4	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(±10mm)
		2
		Total des connecteurs
		8
1	Câble SATA (3 SATA)	Connecteurs par câble	750mm(±10mm)
		3
		Total des connecteurs
		3
2	Câble SATA (4 SATA)	Connecteurs par câble	850mm(±10mm)
		4
		Total des connecteurs
		8
3	Câble périphérique (4 broches)	Connecteurs par câble	750mm(±10mm)
		4
		Total des connecteurs
		12
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(±5mm)
		1
		Total des connecteurs
		1

RMx SERIES™

RM850x

Contenu de l'emballage

• Unité d'alimentation CORSAIR RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• Sac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier CORSAIR
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation CORSAIR RM850x

Modèle	RP50110	+3.3V	25A	150W
Référence pièce	75-003445	+5V	25A
Entrée CA nominale	100-240V	+12V	70.8A	850W
Courant en entrée	12A-6A	-12V	0.8A	9.6W
Fréquence	47'63Hz	+5Vsb	3A	15W

Puissance totale: 850W

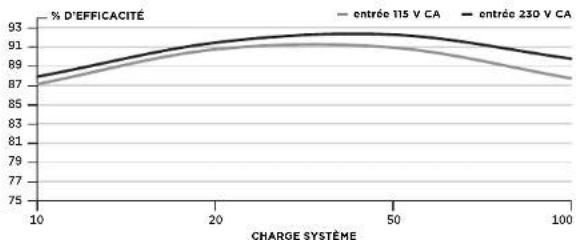

Efficacité de l'alimentation CORSAIR RM850x

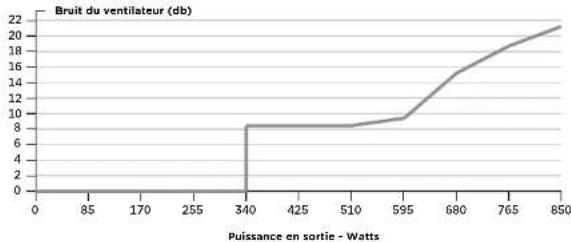

Courbe de bruit du ventilateur de l'allimentation CORSAIR RM850x

2122

RMx SERIES™

Liste des câbles C.C. CORSAIR RM850x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(± 10mm)
		1
		Total des connecteurs
		2
3	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(± 10mm)
		2
		Total des connecteurs
		6
2	Câble SATA (3 SATA)	Connecteurs par câble	750mm(± 10mm)
		3
		Total des connecteurs
		6
1	Câble SATA (4 SATA)	Connecteurs par câble	850mm(± 10mm)
		4
		Total des connecteurs
		4
2	Câble périphérique (4 broches)	Connecteurs par câble	750mm(± 10mm)
		4
		Total des connecteurs
		8
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(± 5mm)
		1
		Total des connecteurs
		1

RMx SERIES™

RM750x

Contenu de l'emballage

• Unité d'alimentation CORSAIR RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• Sac de stockage des câbles modulaires C.C.

• Attaches de câble
• Badgo de boîtier CORSAIR
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation CORSAIR RM750x

Modèle	RP50109	+3.3V	25A	150W
Référence pièce	75-003444	+5V	25A
Entrée CA nominale	100-240V	+12V	62.5A	750W
Courant en entrée	10A-5A	-12V	0.8A	8.6W
Fréquence	47'63Hz	+5Vsb	3A	15W

Puissance totale: 750W

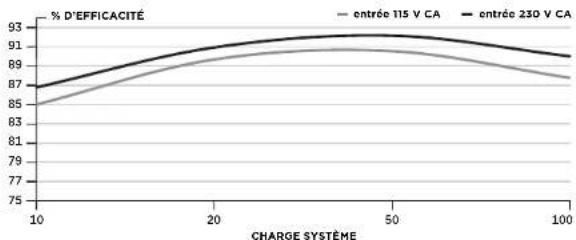

Efficacité de l'allimentation CORSAIR RM750x

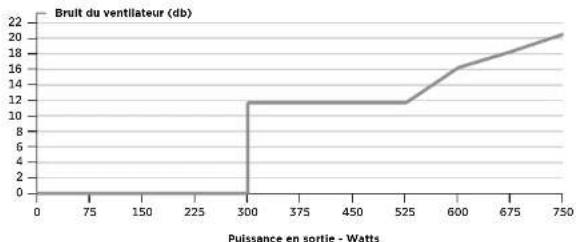

Courbe de bruit du ventilateur de l'alimentation CORSAIR RM750x

2324

RMx SERIES™

Liste des câbles C.C. CORSAIR RM750x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(± 10mm)
		1
		Total des connecteurs
		2
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(± 10mm)
		2
		Total des connecteurs
		4
3	Câble SATA (3 SATA)	Connecteurs par câble	750mm(± 10mm)
		3
		Total des connecteurs
		8
2	Câble périphérique (4 broches)	Connecteurs par câble	750mm(± 10mm)
		4
		Total des connecteurs
		8
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(± 5mm)
		1
		Total des connecteurs
		1

RMx SERIES™

RM650x

Contenu de l'emballage

• Unité d'alimentation CORSAIR RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• Sac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier CORSAIR
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation CORSAIR RM650x

Modèle	RP50108	+3.3V	25A	130W
Référence pièce	75-003443	+5V	25A
Entrée CA nominale	100-240V	+12V	54A	648W
Courant en entrée	10A-5A	-12V	0.8A	9.6W
Fréquence	47'63Hz	+5Vsb	3A	15W

Puissance totale: 650W

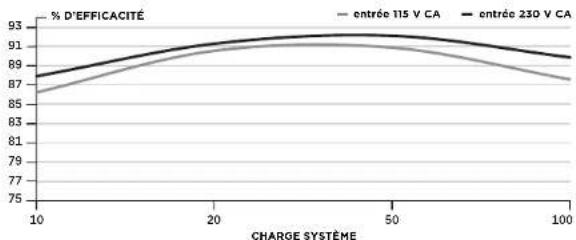

Efficacité de l'alimentation CORSAIR RM650x

Courbe de bruit du ventilateur de l'alimentation CORSAIR RM650x

2526

RMx SERIES™

Liste des câbles C.C. CORSAIR RM650x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(± 10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(± 10mm)
		2
		Total des connecteurs
		4
3	Câble SATA (3 SATA)	Connecteurs par câble	750mm(± 10mm)
		3
		Total des connecteurs
		8
1	Câble périphérique (4 broches)	Connecteurs par câble	750mm(± 10mm)
		4
		Total des connecteurs
		4
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(± 5mm)
		1
		Total des connecteurs
		1

RMx SERIES™

RM550x

Contenu de l'emballage

• Unité d'alimentation CORSAIR RMx Series
• Cordon d'alimentation C.A.
• Jeu de câbles modulaire C.C.
• Sac de stockage des câbles modulaires C.C.

• Attaches de câble
  • Badge de boîtier CORSAIR
  • Manuel de l'utilisateur

Tableau de puissance de l'alimentation CORSAIR RM550x

Modèle	RP50107	+3.3V	25A	130W
Référence pièce	75-003442	+5V	25A
Entrée CA nominale	100-240V	+12V	45.8A	550W
Courant en entrée	10A-5A	-12V	0.8A	9.6W
Fréquence	47'63Hz	+5Vsb	3A	15W

Puissance totale: 550W

Efficacité de l'alimentation CORSAIR RM550x

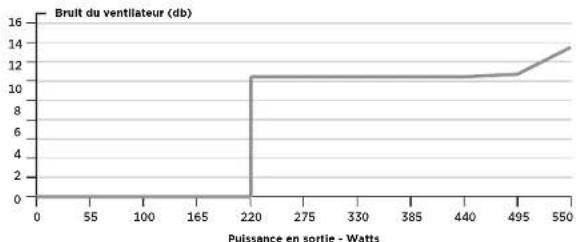

Courbe de bruit du ventilateur de l'alimentation CORSAIR RM550x

2728

RMx SERIES™

Liste des câbles C.C. CORSAIR RM550x

Qté Description			Longueur totale
1	Câble ATX 24 broches (20+4)	Connecteurs par câble	610mm(± 10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	650mm(± 10mm)
		1
		Total des connecteurs
		1
1	Câble PCIe 8 broches (6+2)	Connecteurs par câble	750mm(± 10mm)
		2
		Total des connecteurs
		2
2	Câble SATA (3 SATA)	Connecteurs par câble	750mm(± 10mm)
		3
		Total des connecteurs
		6
1	Câble périphérique (4 broches)	Connecteurs par câble	750mm(± 10mm)
		4
		Total des connecteurs
		4
1	Adaptateur lecteur de disquettes (4 broches)	Connecteurs par câble	101mm(± 5mm)
		1
		Total des connecteurs
		1

RMx SERIES™

RMx SERIES™

Installation de votre NOUVELLE alimentation RMx Series

Étape A : retrait de l'alimentation existante

Si vous assemblez un nouveau système, passez directement à l'étape B.

1. Déconnectez le cordon d'alimentation C.A. de la prise murale ou de votre onduleur, puis de toute unité d'alimentation présente.
2. Déconnectez tous les câbles d'alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre alimentation existante.
4. Passez à l'étape B.

Étape B : installation de l'alimentation CORSAIR RMx Series

1. Assurez-vous que le câble d'alimentation C.A. de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l'alimentation au moyen des vis fournies.
3. Le câble d'alimentation principal à 24 broches dispose d'un mécanisme à 4 broches amovible qui permet d'accepter une prise 20 ou 24 broches côté carte mère.

A. Si la prise de votre carte mère dispose de 24 broches, vous pouvez raccorder le câble d'alimentation principal à 24 broches de l'unité d'alimentation directement à votre carte mère.
B. Si la prise de votre carte mère dispose de 20 broches, vous devez retirer le câble à 4 broches du connecteur à 24 broches, puis raccorder le câble à 20 broches à votre carte mère (sans utiliser le connecteur à 4 broches).

1. Raccordez le câble +12 V (EPS12V) à 8 broches à la carte mère.

A. Si votre carte mère dispose d'un connecteur +12 V à 8 broches, raccordez le câble à 8 broches directement à celle-ci.
B. Si votre carte mère dispose d'un connecteur à 4 broches, détachez le module à 4 broches du câble à 8 broches, puis raccordez directement le câble à 4 broches ainsi obtenu à la carte mère.

AVERTISSEMENT: : Le module amovible à 4 broches du connecteur 24 broches principal n'est pas un connecteur P4 ou +12 V. Des dommages importants peuvent résulter de son utilisation en lieu et place d'un connecteur P4 ou +12 V.

1. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.

A. Raccordez les câbles des périphériques aux prises d'alimentation de vos disques durs et lecteurs de CD-ROM/DVD-ROM.
B. Raccordez les câbles SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
C. Raccordez les câbles PCI-Express aux prises d'alimentation de vos cartes vidéo PCI-Express (le cas échéant).
D. Raccordez les câbles de périphérique aux éventuels périphériques requérant un petit connecteur à 4 broches.
E. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.

1. Raccordez le cordon d'alimentation CA à l'unité d'alimentation et mettez celle-ci sous tension en poussant le commutateur en position MARCHE (marqué d'un I).

Mode Zéro T/M

Le mode Zéro T/M (zéro tour par minute) permet de mettre le ventilateur à l'arrêt pendant une exploitation en charge faible à moyenne. Cette technologie fait appel à différentes valeurs de température internes à l'alimentation et au niveau de puissance de sortie pour déterminer si un refroidissement actif de l'alimentation est nécessaire. Et lorsque l'unité est fortement sollicitée, le ventilateur se met en marche afin de garantir qu'il produit le refroidissement nécessaire, sans aucun bruit supplémentaire. Si votre unité présente un profil de ventilateur spécifique, veuillez vous reporter à la section des spécifications de cette alimentation.

RMx SERIES™

Informations de sécurité importantes

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE !

1. Procédez à l'installation conformément à toutes les instructions du fabricant et à tous les avertissements de sécurité. Le non-respect de cette condition pourrait conduire à l'endommagement de votre alimentation ou de votre système, et pourrait engendrer des blessures graves, voire le décès de l'utilisateur.
2. L'alimentation est le siège de hautes tensions. N'ouvrez pas le boîtier de l'alimentation et ne tentez pas de la réparer ; il ne contient aucun composant sur lequel l'utilisateur peut intervenir.
3. Ce produit est conçu pour un usage en intérieur uniquement.
4. Raccordez le câble +12 V (EPS12V) à huit broches à la carte mère.
5. N'installez pas l'alimentation à proximité de sources de chaleur, tels que radiateurs, registres thermiques, poêles, ou autres appareils qui produisent de la chaleur.
6. N'insérez aucun objet à travers l'ouverture à grille du ventilateur ou l'évacuation de l'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs intégrés à cette alimentation.
8. Si cette alimentation utilise des câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. Les autres câbles peuvent se révôler incompatibles et infliger des dommages importants à votre système et à votre alimentation.
9. Le connecteur d'alimentation à 24 broches principal dispose d'un connecteur à 4 broches amovible. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas l'insertion de ce câble dans la prise P4 ou ATX +12 V de la carte mère.
10. Le non-respect de toute instruction du fabricant et/ou d'une de ces instructions de sécurité entraînera l'annulation immédiate de toute garantie

RMx SERIES™

Sécurité et approbation des agences

Agence Norme

FCC Règles FCC, Partie 15, Classe B

ICES

ICES-003

CE

EN 55022 : 2010, Classe B

CISPR 22 : 2008, Classe B

AS/NZS CISPR 22 : 2009, Classe B

EN61000-3-2 : 2006 + A1 : 2009+A2 : 2009, Classe D

EN61000-3-3; 2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

C TUV-US(États-Unis) UL 60950-1: 2007

RCM

AS/NZS 4417, AS/NZS CISPR22

TUV

EN 60950-1:2006+A11+A1+A12+A2

CB

IEC 60950-1:2005+A1+A2

ccc

GB4943.1-2011

GB9254-2008

GB17625.1-2003

CNS13438

CU TR

R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-99

ROHS

2002/95/EC, Directive de restriction sur l'usage de certaines substances dangereuses

WEEE

2002/95/EC. Directive sur la mise au rebut des équipements électriques.

et électronique

ROHS (China)

China Order No.39, Administration du contrôle de la pollution engendrée par les

produits informatiques et électroniques

KC

K60950-1, K00022, K00024

BSMI

CNS14336, CNS13438

RMx SERIES™

RMx SERIES™
