RM750x - Netzteil CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	ATX PC-Netzteil
Marke	Corsair
Modell	RM750x
Gesamtleistung	750 W
Effizienz	80 PLUS Gold Zertifizierung
AC-Eingang	100-240 V, 10-5 A, 47-63 Hz
+12V Ausgang	62,5 A
+5V Ausgang	25 A
+3,3V Ausgang	25 A
-12V Ausgang	0,8 A
+5Vsb Ausgang	3 A
Verkabelung	Voll modular (schwarze Kabel)
Lüfter	135 mm, Zero-RPM-Modus (Stopp bei geringer Last)
Max. Geräuschpegel	20 dB (bei Volllast)
Schutzfunktionen	OVP, OCP, OTP, SCP
Kondensatoren	100% japanisch, 105 °C
Mitgelieferte Anschlüsse	1x ATX 24-polig, 2x EPS/ATX12V 8-polig, 2x PCIe 8-polig, 3x SATA (3 Anschlüsse), 2x Peripherie 4-polig, 1x Diskettenadapter
Kabellängen	ATX 610 mm, EPS 650 mm, PCIe 750 mm, SATA 750-850 mm
Gewicht	Ca. 1,8 kg (Schätzung)
Abmessungen	150 x 86 x 160 mm (Standard ATX-Schätzung)
Packungsinhalt	Einheit, Netzkabel, modulare Kabel, Aufbewahrungstasche, Kabelbinder, Abzeichen, Handbuch
Sicherheitsstandards	FCC Class B, CE, TÜV, UL, CCC, usw.
Garantie	Herstellergarantie (siehe Handbuch)

Häufig gestellte Fragen - RM750x CORSAIR

Wie installiere ich das Corsair RM750x Netzteil?

Stellen Sie sicher, dass das Netzkabel vom Stromnetz getrennt ist. Installieren Sie das Netzteil im Gehäuse mit den mitgelieferten Schrauben. Schließen Sie das ATX 24-polige Kabel an das Mainboard an (trennen Sie ggf. den 4-poligen Teil ab). Verbinden Sie das EPS 8-polige Kabel (4+4) mit dem CPU-Anschluss. Schließen Sie die PCIe-, SATA- und Peripheriekabel entsprechend Ihren Komponenten an. Schließen Sie schließlich das Netzkabel an und schalten Sie den Schalter auf I.

Was tun, wenn das Mainboard einen 20-poligen Anschluss hat?

Das ATX 24-polige Kabel hat einen abnehmbaren 4-poligen Teil. Trennen Sie diesen ab, um einen kompatiblen 20-poligen Anschluss zu erhalten. Schließen Sie ihn an das Mainboard an. Der 4-polige Teil bleibt ungenutzt.

Was ist der Zero-RPM-Modus des Lüfters?

Der Zero-RPM-Modus (null Umdrehungen pro Minute) stoppt den Lüfter, wenn Last und Temperatur niedrig sind, und bietet so einen völlig lautlosen Betrieb. Der Lüfter startet erst wieder, wenn die Last etwa 300 W überschreitet oder die Innentemperatur einen kritischen Wert erreicht.

Welche integrierten Schutzfunktionen hat dieses Netzteil?

Das Netzteil verfügt über: Überspannungsschutz (OVP), Überstromschutz (OCP), Übertemperaturschutz (OTP) und Kurzschlussschutz (SCP). Diese Schutzfunktionen unterbrechen die Stromversorgung im Fehlerfall, um Ihre Komponenten zu schützen.

Kann ich modulare Kabel von anderen Corsair Netzteilen verwenden?

Nein, verwenden Sie nur die mit dem RM750x mitgelieferten Kabel. Kabel anderer Netzteile können eine andere Pinbelegung haben und zu irreversiblen Schäden an Ihrem System führen.

Wie hoch ist die maximale Leistung auf der +12V-Schiene?

Die +12V-Schiene kann bis zu 62,5 A bzw. 750 W liefern. Die Gesamtleistung des Netzteils beträgt 750 W, verteilt auf die Schienen +12V, +5V, +3,3V, -12V und +5Vsb.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch oder Druckluft, um das Lüftergitter zu entstauben. Öffnen Sie niemals das Netzteilgehäuse; es enthält keine vom Benutzer reparierbaren Teile.

Wo finde ich die Seriennummer des RM750x?

Die Seriennummer ist auf einem Aufkleber an der Seite des Netzteils aufgedruckt. Sie befindet sich auch auf der Originalverpackung. Bewahren Sie sie für Garantieansprüche auf.

Was tun, wenn sich das Netzteil nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und der Schalter auf I steht. Stellen Sie sicher, dass das ATX 24-polige Kabel fest auf dem Mainboard sitzt. Testen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den Corsair-Support.

Wie lang sind die mitgelieferten Kabel?

ATX 24-poliges Kabel: 610 mm, EPS 8-poliges Kabel: 650 mm, PCIe 8-polige Kabel: 750 mm, SATA-Kabel: 750 mm (3 Anschlüsse) oder 850 mm (4 Anschlüsse), Peripheriekabel: 750 mm.

BEDIENUNGSANLEITUNG RM750x CORSAIR

Produktspezifikationen

RM1000x....35

RM850x....37

RM750x....39

RM650x....41

RM550x....43

Installation....45

Garantle......47

Sicherhelts- und

behördliche

Zulassungen......48

Vielen Dank, dass Sie sich für das CORSAIR RMx Series High Performance ATX-Netzteils entschieden haben.

CORSAIR RMx Series Netzgeräte für Enthusiasten sind für optimalen geräuscharmen Betrieb mit einem speziellen Lüfterdesign und dem Zero-RPM-Lüftermodus ausgestattet. Die 80 PLUS Gold-Zertifizierung des Wirkungsgrades bedeutet einen kostensparenden Betrieb. Die schwarzen Kabel sind vollständig modular und ermöglichen einen schnellen, ordentlichen Systembau. Die 100% japanischen 105-Grad-Kondensatoren sind eine großartige Wahl für Hochleistungs-PCs, bei denen Zuverlässigkeit unerlässlich ist.

Sicherheit und Schutz

- Überspannungsschutz (OVP)

Für die 12V-, 5V- und 3,3V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus. Die zur Einhaltung erforderlichen Mindestspannungspegel sind 13,4 V für die +12V-Schiene(n), 5,74 V für die +5V-Schiene und 3,76 V für die 3,3V-Schiene.

- Überstromschutz (OCP)

Die RMx Series verfügt auf den 3,3 V, 5 V und 12 V Schienen über OCP. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.

• Übertemperaturschutz (OTP)

OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.

• Kurzschlussschutz (SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3V-, 5V- und 12V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

RMx SERIES

RM1000x

Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)

Lieferumfang

• CORSAIR RMx Series Netzteil
- AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz

• Kabelbinder
  • CORSAIR Caso Badgo (Aufkleber)
  • Benutzerhandbuch

CORSAIR RM1000x Leistungstabelle

Modell RPS001B +3.3V 25A				150W
Teilenr. CP-9020094 +5V 25A
AC-Eingangsnennleistung 10C -240V +12V 83,3A 1000W
Eingangsstrom 13A-6,5A -12V 0,8A 9,6W
Frequenz	47'63Hz	+5Vsb	3A	15W

Gesamtleistung: 1000W

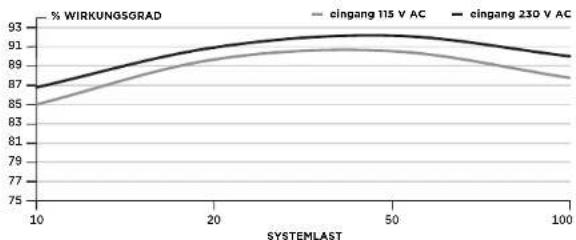

Wirkungsgrad des CORSAIR RM1000x Netzteils

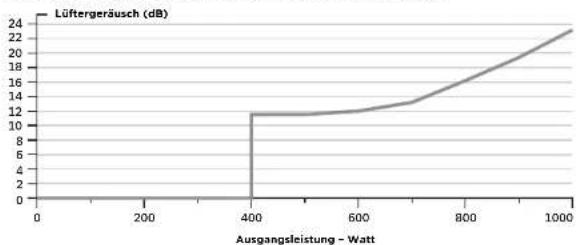

Lüftergeräuschkurve des CORSAIR RM1000x Netzteils

3536

RMx SERIES™

CORSAIR RM1000x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(± 10mm)
		1
		Anschlüsse insgesamt
		2
4	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(± 10mm)
		2
		Anschlüsse insgesamt
		8
1	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(± 10mm)
		3
		Anschlüsse insgesamt
		3
2	SATA (4 SATA)	Anschlüsse pro Kabel	850mm(± 10mm)
		4
		Anschlüsse insgesamt
		8
3	Peripherlekabel (4 Pins)	Anschlüsse pro Kabel	750mm(± 10mm)
		4
		Anschlüsse insgesamt
		12
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(± 5mm)
		1
		Anschlüsse insgesamt
		1

RMx SERIES™

RM850x

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• CORSAIR RMx Series Netzteil
- AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz

• Kabelbinder
  • CORSAIR Caso Badgo (Aufkleber)
  • Benutzerhandbuch

CORSAIR RM850x Leistungstabelle

Modell	RF50110	+3.3V	25A	150W
Tellenr.	75-003445	+5V	25A
AC-Eingangsnennleistung	100-240V	+12V	70.8A	850W
Eingangsstrom	12A-6A	-12V	0.8A	9.6W
Frequenz	47°63Hz	+5Vsb	3A	75W

Gesamtleistung: 850W

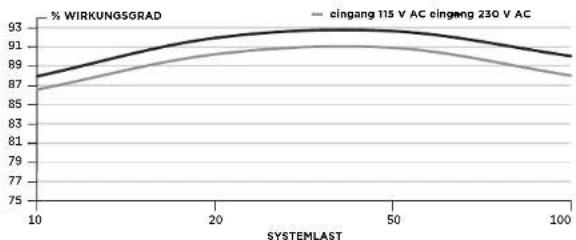

Wirkungsgrad des CORSAIR RM850x Netzteils

Lüftergeräuschkurve des CORSAIR RM850x Netzteils

3738

RMx SERIES™

CORSAIR RM850x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(± 10mm)
		1
		Anschlüsse insgesamt
		2
3	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(± 10mm)
		2
		Anschlüsse insgesamt
		6
2	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(± 10mm)
		3
		Anschlüsse insgesamt
		6
1	SATA (4 SATA)	Anschlüsse pro Kabel	850mm(± 10mm)
		4
		Anschlüsse insgesamt
		4
2	Peripherlekabel (4 Pins)	Anschlüsse pro Kabel	750mm(± 10mm)
		4
		Anschlüsse insgesamt
		8
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(± 5mm)
		1
		Anschlüsse insgesamt
		1

RMx SERIES

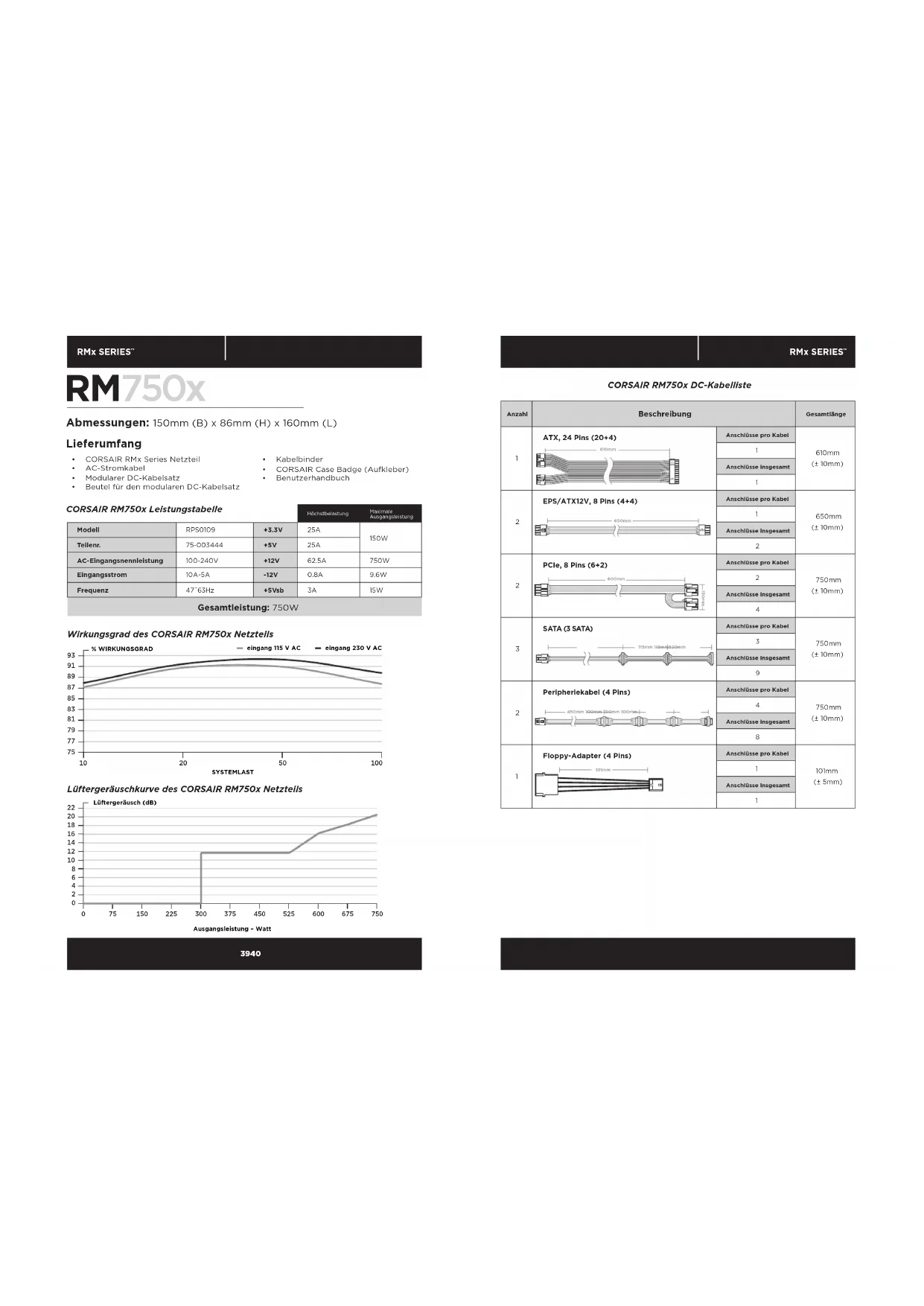

RM750x

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• CORSAIR RMx Series Netzteil
- AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz

• Kabelbinder
  • CORSAIR Caso Badgo (Aufkleber)
  • Benutzerhandbuch

CORSAIR RM750x Leistungstabelle

Modell	RP50109	+3.3V	25A	150W
Tellenr.	75-003444	+5V	25A
AC-Eingangsnennleistung	100-240V	+12V	62.5A	750W
Eingangsstrom	10A-5A	-12V	0.8A	8.6W
Frequenz	47°63Hz	+5Vsb	3A	?5W

Gesamtleistung: 750W

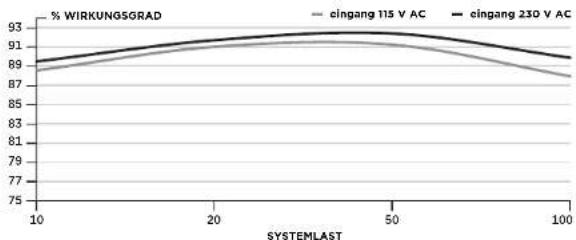

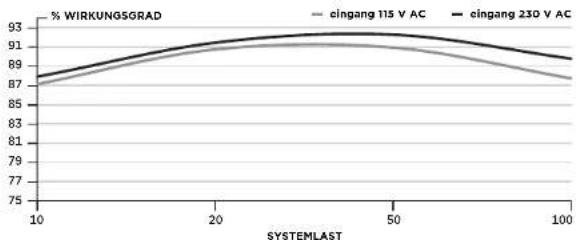

Wirkungsgrad des CORSAIR RM750x Netzteils

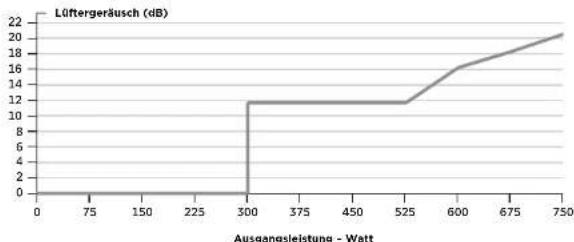

Lüftergeräuschkurve des CORSAIR RM750x Netzteils

3940

RMx SERIES™

CORSAIR RM750x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(± 10mm)
		1
		Anschlüsse Insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(± 10mm)
		1
		Anschlüsse Insgesamt
		2
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(± 10mm)
		2
		Anschlüsse Insgesamt
		4
3	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(± 10mm)
		3
		Anschlüsse Insgesamt
		9
2	Peripherlekabel (4 Pins)	Anschlüsse pro Kabel	750mm(± 10mm)
		4
		Anschlüsse Insgesamt
		8
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(± 5mm)
		1
		Anschlüsse Insgesamt
		1

RMx SERIES

RM650x

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• CORSAIR RMx Series Netzteil
- AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz

• Kabelbinder
  • CORSAIR Caso Badgo (Aufkleber)
  • Benutzerhandbuch

CORSAIR RM650x Leistungstabelle

Modell	RF50108	+3.3V	25A	130W
Tellenr.	75-003443	+5V	25A
AC-Eingangsnennleistung	100-240V	+12V	54A	648W
Eingangsstrom	10A-5A	-12V	0.8A	9.6W
Frequenz	47°63Hz	+5Vsb	3A	75W

Gesamtleistung: 650W

Wirkungsgrad des CORSAIR RM650x Netzteils

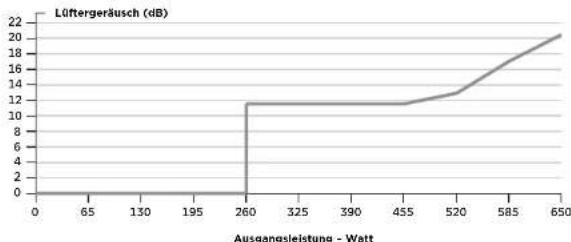

Lüftergeräuschkurve des CORSAIR RM650x Netzteils

4142

RMx SERIES™

CORSAIR RM650x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(± 10mm)
		1
		Anschlüsse Insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(± 10mm)
		1
		Anschlüsse Insgesamt
		1
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(± 10mm)
		2
		Anschlüsse Insgesamt
		4
3	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(± 10mm)
		3
		Anschlüsse Insgesamt
		8
1	Peripherlekabel (4 Pins)	Anschlüsse pro Kabel	750mm(± 10mm)
		4
		Anschlüsse Insgesamt
		4
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(± 5mm)
		1
		Anschlüsse Insgesamt
		1

RMx SERIES™

RM550x

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• CORSAIR RMx Series Netzteil
- AC-Stromkabel
• Modularer DC-Kabelsatz
• Beutel für den modularen DC-Kabelsatz

• Kabelbinder
  • CORSAIR Caso Badgo (Aufkleber)
  • Benutzerhandbuch

CORSAIR RM550x Leistungstabelle

Modell	RF50107	+3.3V	25A	130W
Tellenr.	75-003442	+5V	25A
AC-Eingangsnennleistung	100-240V	+12V	43.8A	550W
Eingangsstrom	10A-5A	-12V	0.8A	9.6W
Frequenz	47°63Hz	+5Vsb	3A	75W

Gesamtleistung: 550W

Wirkungsgrad des CORSAIR RM550x Netzteils

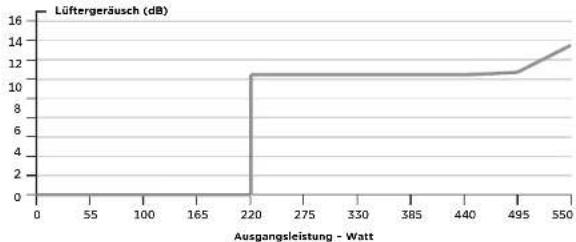

Lüftergeräuschkurve des CORSAIR RM550x Netzteils

4344

RMx SERIES™

CORSAIR RM550x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(± 10mm)
		1
		Anschlüsse Insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(± 10mm)
		1
		Anschlüsse Insgesamt
		1
1	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(± 10mm)
		2
		Anschlüsse Insgesamt
		2
2	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(± 10mm)
		3
		Anschlüsse Insgesamt
		6
1	Peripherlekabel (4 Pins)	Anschlüsse pro Kabel	750mm(± 10mm)
		4
		Anschlüsse Insgesamt
		4
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(± 5mm)
		1
		Anschlüsse Insgesamt
		1

RMx SERIES™

RMx SERIES™

Installation Ihres NEUEN RMx Series Netzteils

Schritt A: Entfernen des alten Netzteils

Wenn Sie ein neues System bauen, machen Sie mit Schritt B weiter.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Motherboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzteil laut Anleitung Ihres Gehäuses.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR RMx Series Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihres Gehäuses.
3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus, um sowohl einen 24-poligen als auch einen 20-poligen Sockel im Motherboard zu unterstützen.

A. Wenn Ihr Motherboard über einen 24-poligen Sockel verfügt, können Sie das 24-polige Hauptstromkabel vom Netzteil direkt mit dem Motherboard verbinden.
B. Wenn Ihr Motherboard über einen 20-poligen Sockel verfügt, müssen Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmen und das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Motherboard einstecken.

1. Verbinden Sie das 8-polige +12V-Kabel (EPS12V) mit dem Motherboard.

A. Wenn Ihr Motherboard über einen 8-poligen +12V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Motherboard anschließen.
B. Wenn Ihr Motherboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Motherboard.

ACHTUNG: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders ist kein P4- oder +12V-Steckverbinder. Sie können ernsthafte Schäden verursachen, wenn Sie sie anstelle eines P4- oder +12V-Steckverbinders verwenden.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express - und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA SSD oder Festplatte.
C. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbinder erfordern.
E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den Schalter zum Einschalten in die EIN-Position (mit „I“ gekennzeichnet).

ULTRA LOW NOISE

Zero-RPM-Modus

Der Zero-RPM-Modus ermöglicht, dass der Lüfter während geringer bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen Ausgangsleistung erkennt diese Technologie, wann das Netzteil gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter automatisch ein, um sicherzustellen, dass das Gerät die benötigte Kühlung ohne zusätzliche Geräuschbelastung erhält. Das spezifische Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten dieses Netzteils.

RMx SERIES™

Wichtige Sicherheitshinweise

VORSICHT STROMSCHLAGGEFAHR!

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitshinweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihrem Netzteil oder System führen und kann schwere oder tödliche Verletzungen verursachen.
2. Im Netzteil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netzteils und versuchen Sie nicht, es zu reparieren. Es gibt dort keine zu wartenden Komponenten.
3. Dieses Produkt ist nur für den Betrieb Im Innenbereich gedacht.
4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüftern, Heizungen, Öfen oder anderen Geräten auf, die Wärme erzeugen.
6. Führen Sie keine Gegenstände in die offenen Bereiche der Lüftung oder Lüftergitter des Netzteils ein.
7. Modifizieren Sie keine Kabel und/oder Steckverbinder, die im Lieferumfang dieses Notztolls onthalton sind.
8. Wenn dieses Netzteil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellten Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthaften Schäden an Ihrem System und Netzteil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehmbaren 4-poligen Steckverbinder. Dieser 4-polige Stockverbinder ist kein P4- oder ATX 12V-Steckverbinder. Drücken Sie dieses Kabel nicht gewaltsam in den P4- oder ATX +12V-Sockel auf dom Motherboard.
10. Nichtbeachtung der Herstelleranweisungen und/oder einer dieser Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.

RMx SERIES™

Sicherheits- und behördliche Zulassungen

Zulassungsstelle Standard

FCC FCC-Richtlinien Teil 15, Klasse B

ICES ICES-003

CE EN 55022: 2010, Klasse B

CISPR 22: 2008, Klasse B

A5/NZ5 CISPR 22: 2009, Klasse B

EN61000-3-2: 2008 + A1: 2009 + A2: 2009, Klasse D

EN61000-3-3: 2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

ROHS 2002/95/EC, RoHS-Richtlinie (Verbot von gefährlichen Stoffen)

WEEE 2002/95/EC, Rückgewinnung von Elektro- und Elektronik-Altgeräten

ROHS (China) China Verordnung Nr. 39, Verwaltung zur Kontrolle von durch Elektronikgeräte verursachte Umweltverschmutzung

CE EN 55022: 2010, Classe B

CISPR 22: 2008, Classe B

AS/NZS CISPR 22: 2009, Classe B

EN61000-3-2: 2006 + A1: 2009+A2: 2009, Classe D

EN61000-3-3:2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

CE EN 55022: 2010, Clase B

CISPR 22; 2008, Clase B

AS/NZS CISPR 22: 2009, Clase B

EN61000-3-2: 2006 + A1: 2009+A2: 2009, Clase D

EN61000-3-3:2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0

CE EN 55022: 2010, Classe B

CISPR 22: 2008, Classe B

A5/NZ5 CISPR 22: 2009, Classe B

EN61000-3-2: 2006 + A1: 2009+A2: 2009, Classe D

EN61000-3-3:2008

EN55024: 2010

IEC61000-4-2: 2008 ED.2.0
