최신 CORSAIR RMx 시리즈 고성능 ATX 전원공급장치를 구입해 주셔서 감사합니다. CORSAIR RMx 시리즈 Enthusiast 전원공급장치는 맞춤형 팬 디자인 및 Zero RPM Fan Mode(제로 RPM 팬 모드)로 무소음 작동에 최적화된 제품입니다. 80 PLUS Gold 등급의 효율성으로 저비용으로 운용이 가능하며, 완전 모듈식 블랙 케이블로 신속하고 말끔하게 정리할 수 있습니다. 일본제 105°C 축전기는 안정성이 중요한 고성능 PC에서 탁월한 선택입니다.

12V, 5V, 3.3V DC 출력에 대한 과전압 보호 기능은 ATX 사양에 부합하기 위한 필수

기능입니다. OVP 기능은 DC 출력이 PSU 제조사에서 설정한 수준을 초과하는 경우 PSU

작동을 정지시킵니다. 규정 준수에 필요한 +12V 레일의 최소 전압 수준은 13.4V, +5V 레일은 5.74V, 3.3V 레일은 3.76V입니다.

• 과전류 방지(OCP) RMx 시리즈는 3.3V, 5V, 12V 레일에 OCP 기능을 제공합니다. OCP는 DC 전압 레일의 출력이 안전한 작동 한도 범위 내에 유지되도록 하는 기능입니다.

• 온도 과부하 방지(OTP) OTP는 내부 온도가 설정된 온도에 도달하면 PSU 작동을 정지시킵니다. 온도 과부하는 대개 내부에 과부하가 있거나 팬이 고장난 경우 발생합니다.

• 합선 방지(SCP) 합선은 0.1옴 미만의 모든 출력 임피던스를 의미합니다. SCP의 주요 기능은 3.3V, 5V, 12V 레일이 다른 레일과 합선되거나 접지선과 합선되는 경우 PSU 작동을 정지시키는 것입니다. 또한 SCP는 합선이 발생하는 경우 기기의 손상을 방지하고 PC 부품을

ATX 케이블 24 핀 (20+4) 케이블 당 커넥터610mm (± 10mm)

케이블 당 커넥터650mm (± 10mm)

PCIe 8 핀 (6+2) 케이블 케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (3 SATA) 케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (4 SATA) 케이블 당 커넥터850mm (± 10mm)

주변 장치 케이블 (4 핀) 케이블 당 커넥터750mm (± 10mm)

플로피 어댑터 (4 핀) 케이블 당 커넥터101mm (± 5mm)

• CORSAIR RMx 시리즈 전원공급장치

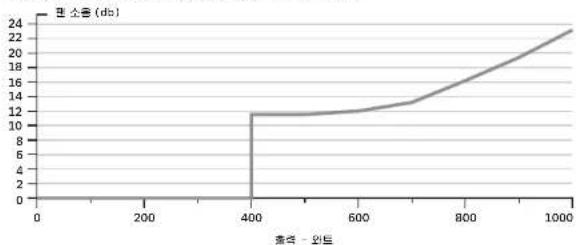

CORSAIR RM1000x 전원 테이블 입력 115Vac 입력 230Vac149 150 RMx SERIES

ATX 케이블 24 핀 (20+4)케이블 당 커넥터610mm (± 10mm)

EPS/ATX12V 8 핀 (4+4) 케이블케이블 당 커넥터650mm (± 10mm)

PCIe 8 핀 (6+2) 케이블케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (3 SATA)케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (4 SATA)케이블 당 커넥터850mm (± 10mm)

주변 장치 케이블 (4 핀)케이블 당 커넥터750mm (± 10mm)

플로피 어댑터 (4 핀)케이블 당 커넥터101mm (± 5mm)

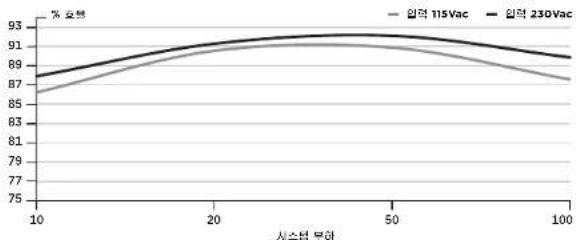

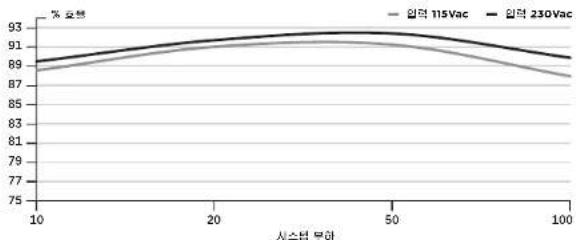

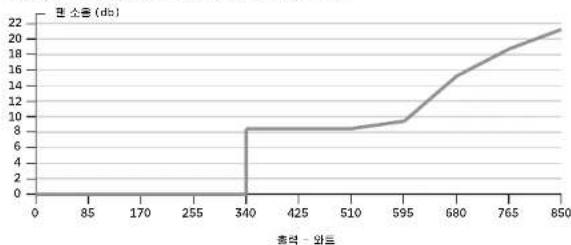

47˜63Hz +5Vsb 3A 15W 총 파워: 850W CORSAIR RM850x 전원공급장치 효율 CORSAIR RM850x 전원공급장치 팬 소음 곡선 치수: 150mm (너비) x 86mm (높이) x 160mm (길이)

• CORSAIR RMx 시리즈 전원공급장치• AC 전원 코드• DC 모듈 케이블 세트• DC 모듈 케이블 보관 백• 케이블 타이• CORSAIR 케이스 배지• 사용설명서

CORSAIR RM850x 전원 테이블 입력 115Vac 입력 230Vac CORSAIR RM850x DC 케이블 목록151 152 RMx SERIES

ATX 케이블 24 핀 (20+4)케이블 당 커넥터610mm (± 10mm)

EPS/ATX12V 8 핀 (4+4) 케이블케이블 당 커넥터650mm (± 10mm)

PCIe 8 핀 (6+2) 케이블케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (3 SATA)케이블 당 커넥터750mm (± 10mm)

주변 장치 케이블 (4 핀)케이블 당 커넥터750mm (± 10mm)

플로피 어댑터 (4 핀)케이블 당 커넥터101mm (± 5mm)

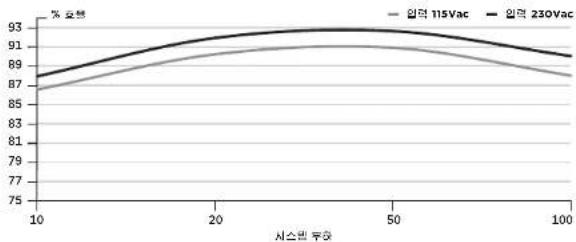

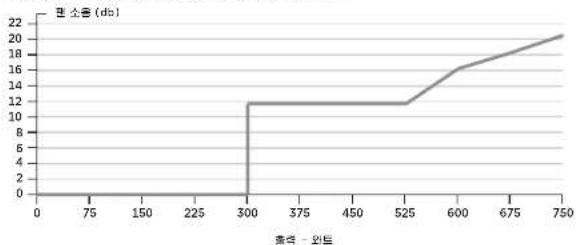

47˜63Hz +5Vsb 3A 15W 총 파워: 750W CORSAIR RM750x 전원공급장치 효율 CORSAIR RM750x 전원공급장치 팬 소음 곡선 치수: 150mm (너비) x 86mm (높이) x 160mm (길이)

• CORSAIR RMx 시리즈 전원공급장치• AC 전원 코드• DC 모듈 케이블 세트• DC 모듈 케이블 보관 백• 케이블 타이• CORSAIR 케이스 배지• 사용설명서

CORSAIR RM750x 전원 테이블 입력 115Vac 입력 230Vac CORSAIR RM750x DC 케이블 목록153 154 RMx SERIES

ATX 케이블 24 핀 (20+4)케이블 당 커넥터610mm (± 10mm)

EPS/ATX12V 8 핀 (4+4) 케이블케이블 당 커넥터650mm (± 10mm)

PCIe 8 핀 (6+2) 케이블케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (3 SATA)케이블 당 커넥터750mm (± 10mm)

주변 장치 케이블 (4 핀)케이블 당 커넥터750mm (± 10mm)

플로피 어댑터 (4 핀)케이블 당 커넥터101mm (± 5mm)

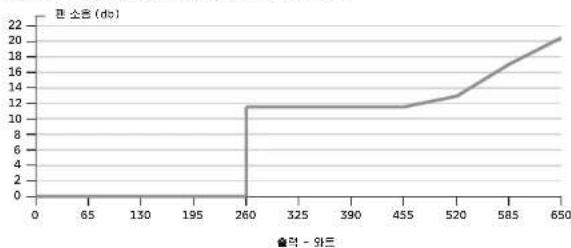

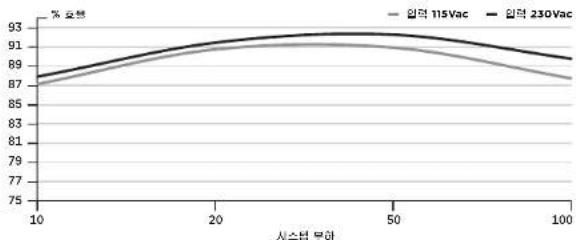

47˜63Hz +5Vsb 3A 15W 총 파워: 650W CORSAIR RM650x 전원공급장치 효율 CORSAIR RM650x 전원공급장치 팬 소음 곡선 치수: 150mm (너비) x 86mm (높이) x 160mm (길이)

• CORSAIR RMx 시리즈 전원공급장치• AC 전원 코드• DC 모듈 케이블 세트• DC 모듈 케이블 보관 백• 케이블 타이• CORSAIR 케이스 배지• 사용설명서

CORSAIR RM650x 전원 테이블 입력 115Vac 입력 230Vac CORSAIR RM650x DC 케이블 목록155 156 RMx SERIES

ATX 케이블 24 핀 (20+4)케이블 당 커넥터610mm (± 10mm)

EPS/ATX12V 8 핀 (4+4) 케이블케이블 당 커넥터650mm (± 10mm)

PCIe 8 핀 (6+2) 케이블케이블 당 커넥터750mm (± 10mm)

SATA 케이블 (3 SATA)케이블 당 커넥터750mm (± 10mm)

주변 장치 케이블 (4 핀)케이블 당 커넥터750mm (± 10mm)

플로피 어댑터 (4 핀)케이블 당 커넥터101mm (± 5mm)

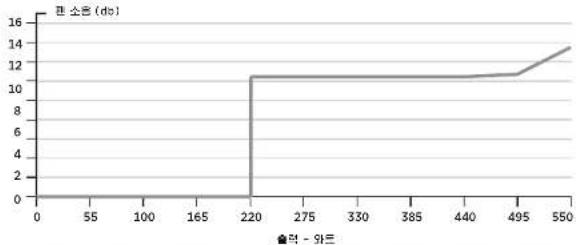

47˜63Hz +5Vsb 3A 15W 총 파워: 550W CORSAIR RM550x 전원공급장치 효율 CORSAIR RM550x 전원공급장치 팬 소음 곡선 치수: 150mm (너비) x 86mm (높이) x 160mm (길이)

• CORSAIR RMx 시리즈 전원공급장치• AC 전원 코드• DC 모듈 케이블 세트• DC 모듈 케이블 보관 백• 케이블 타이• CORSAIR 케이스 배지• 사용설명서

CORSAIR RM550x 전원 테이블 입력 115Vac 입력 230Vac CORSAIR RM550x DC 케이블 목록157 158 RMx SERIES

신형 RMx 시리즈 설치 A단계: 기존 전원공급장치 제거 기존 장치가 없는 경우 B단계로 건너 뛰십시오

1. UPS 또는 콘센트 및 기존 전원공급장치에서 AC 전원 코드를 뽑으십시오.

2. 비디오 카드, 마더보드 및 기타 주변장치에서 모든 전원 케이블을

3. 섀시 설명서의 지시 사항에 따라 기존의 전원공급장치를 제거합니다.

B단계: CORSAIR RMx Series 전원공급장치 설치

1. 전원공급장치의 AC 전원 케이블을 아직 연결하지 마십시오.

2. 섀시 설명서의 지시 사항에 따라 제공한 나사를 사용하여 전원공급장치를

3. 24-핀 주전원 케이블에는 착탈식 4-핀이 장착되어 마더보드의 24-핀 또는

20-핀 소켓을 지원합니다. A. 마더보드에 24-핀 소켓이 장착된 경우에는 24-핀 주전원 케이블로 전원공급장치와 마더보드를 직접 연결하십시오. B. 마더보드에 20-핀 소켓이 장착된 경우에는 24-핀 커넥터에서 4-핀 케이블을 뺀 후 20-핀 케이블을 마더보드의 20-핀 케이블에 연결하되 4-핀 커넥터에는 연결하지 마십시오.

4. 8-핀 +12V (EPS12V) 케이블을 마더보드에 연결합니다.

A. 마더보드에 8-핀 +12V 소켓이 있는 경우에는 8-핀 케이블을 마더보드에 직접 연결합니다. B. 마더보드에 4-핀 소켓이 있는 경우에는 4-핀을 8-핀 케이블에서 분리한 후 4-핀 케이블을 마더보드에 직접 연결합니다.

5. 주변장치 케이블들을 연결한 후 PCI-Express 케이블을 연결하고 SATA

A. 주변장치 케이블을 하드 드라이브와 CD-ROM/DVD-ROM 전원

B. SATA 케이블을 SATA SSD 또는 하드드라이브의 전원 소켓에

C. 필요한 경우 PCI-Express 비디오 카드의 전원 소켓을 PCI-Express

D. 주변장치 케이블을 소형 4-핀 커넥터를 사용하는 모든 주변장치에

E. 모든 케이블이 잘 연결되었는지 확인합니다. 사용되지 않은 모듈 케이블을 나중에 구성 요소를 추가할 경우를 위해 보관합니다.

6. AC 전원 코드를 전원공급장치에 연결한 후 스위치를 ON(켜짐) 위치("I"

표시)로 돌려서 켭니다. 경고: 24-핀 커넥터에서 분리되는 4-핀은 “P4” 커넥터 또는 “+12V” 커넥터가 아닙니다. “P4” 커넥터 또는 “+12V” 커넥터 대신 4-핀 커넥터를 사용하면 중대한 손상이 발생할 수 있습니다. Zero(제로) RPM 모드 Zero(제로) RPM 모드에서는 저부하 및 중부하에서 팬이 꺼진 상태를 유지합니다. 이 기술은 PSU 내부의 다양한 온도와 출력 레벨을 이용해서 PSU 에 능동 냉각이 필요한 시기를 결정합니다. 세게 누르면 팬이 자동으로 켜져서 소음 없이 필요한 냉각 기능을 수행합니다. 본인의 기기에 맞는 팬 사양에 대해서는 해당 PSU 사양을 참조하십시오.159 160 RMx SERIES

FCC FCC 규정 제15부, 클래스 B

ICES ICES-003 CE EN 55022: 2010, 클래스 B CISPR 22: 2008, 클래스 B

AS/NZS CISPR 22: 2009, 클래스 B

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/EC, 유해물질 사용금지 규정 WEEE 2002/96/EC, 전기 저나 장비 폐기 규정 ROHS (중국) 중국 명령 제39호, 전자제품에 의한 오염 규제에 관한 명령 KC K60950-1, K00022, K00024

1. 제조사의 모든 설명서 및 안전 경고사항에 따라 설치하십시오.

설명서 및 안전 경고사항을 따르지 않는 경우 전원공급장치 또는 시스템이 손상될 수 있으며 심각한 부상이나 사망을 야기할 수 있습니다.

2. 전원공급장치에는 높은 전압이 존재합니다. 전원공급장치 케이스를 열거나 전원공급장치를

수리하려고 하지 마십시오. 전원공급장치에서 사용자가 수리할 수 있는 부품이 없습니다.

3. 이 제품은 실내에서만 사용하도록 설계되었습니다.

4. 물 근처 또는 고온 다습한 환경에서 전원공급장치를 사용하지 마십시오.

5. 라디에이터, 냉난방기 통풍 조절장치, 난로, 또는 열이 발생하는 기기 근처에 설치하지 마십시오.

6. 전원공급장치의 환기 그릴이나 팬 그릴 속에 물건을 넣지 마십시오.

7. 이 전원공급장치와 함께 제공되는 케이블 및 커넥터를 개조하지 마십시오.

8. 이 전원공급장치에 모듈식 케이블이 사용되는 경우에는 제조사가 제공한

케이블만 사용하십시오.다른 케이블은 호환되지 않으며 시스템 및 전원공급장치가심각하게 손상될 수 있습니다.

9. 24핀 주 전원 커넥터에는 탈착식 4핀 커넥터가 있습니다. 이 4-핀 커넥터는

P4 또는 ATX 12V 커넥터가 아닙니다. 이 케이블을 마더보드의 P4 또는

ATX +12V 소켓에 강제로 끼우지 마십시오.

10. 제조사의 설명서 및 이 안전 지시사항을 준수하지 않는 경우

모든 제품 보증사항이 즉시 무효화됩니다.
