Tipo de produto	Fonte de alimentação PC ATX
Marca	Corsair
Modelo	RM750x
Potência total	750 W
Eficiência	Certificação 80 PLUS Gold
Entrada CA	100-240 V, 10-5 A, 47-63 Hz
Saída +12V	62.5 A
Saída +5V	25 A
Saída +3.3V	25 A
Saída -12V	0.8 A
Saída +5Vsb	3 A
Cabeamento	Totalmente modular (cabos pretos)
Ventilador	135 mm, modo Zero T/M (parada em baixa carga)
Nível de ruído máximo	20 dB (a plena carga)
Proteções	OVP, OCP, OTP, SCP
Capacitores	100% japoneses 105°C
Conectores fornecidos	1x ATX 24 pinos, 2x EPS/ATX12V 8 pinos, 2x PCIe 8 pinos, 3x SATA (3 conectores), 2x periférico 4 pinos, 1x adaptador de disquete
Comprimento dos cabos	ATX 610 mm, EPS 650 mm, PCIe 750 mm, SATA 750-850 mm
Peso	Aproximadamente 1,8 kg (estimativa)
Dimensões	150 x 86 x 160 mm (estimativa padrão ATX)
Conteúdo da embalagem	Unidade, cabo CA, cabos modulares, saco de armazenamento, braçadeiras, distintivo, manual
Normas de segurança	FCC Classe B, CE, TUV, UL, CCC, etc.
Garantia	Garantia do fabricante (ver manual)

Perguntas frequentes - RM750x CORSAIR

Como instalar a fonte Corsair RM750x?

Certifique-se de que o cabo de alimentação CA está desconectado. Instale a unidade no gabinete com os parafusos fornecidos. Conecte o cabo ATX de 24 pinos na placa-mãe (desprenda a parte de 4 pinos, se necessário). Conecte o cabo EPS de 8 pinos (4+4) ao conector da CPU. Conecte os cabos PCIe, SATA e periféricos de acordo com seus componentes. Por fim, conecte o cabo CA e coloque o interruptor em I.

O que fazer se a placa-mãe tiver um conector de 20 pinos?

O cabo ATX de 24 pinos possui uma parte de 4 pinos removível. Desprenda-a para obter um conector de 20 pinos compatível. Conecte-o na placa-mãe. A parte de 4 pinos permanece não utilizada.

O que é o modo Zero T/M do ventilador?

O modo Zero T/M (zero rotações por minuto) para o ventilador quando a carga e a temperatura estão baixas, proporcionando um funcionamento totalmente silencioso. O ventilador só é religado quando a carga excede aproximadamente 300 W ou se a temperatura interna atingir um limite crítico.

Quais tipos de proteção integrada esta fonte possui?

A fonte possui: proteção contra sobretensão (OVP), contra sobrecorrente (OCP), contra superaquecimento (OTP) e contra curto-circuito (SCP). Essas proteções desligam a fonte em caso de falha para proteger seus componentes.

Posso usar cabos modulares de outras fontes Corsair?

Não, use apenas os cabos fornecidos com o RM750x. Cabos de outras fontes podem ter pinagem diferente e causar danos irreversíveis ao seu sistema.

Qual é a potência máxima no trilho +12V?

O trilho +12V pode fornecer até 62,5 A, ou seja, 750 W. A potência total da fonte é de 750 W, distribuída pelos trilhos +12V, +5V, +3,3V, -12V e +5Vsb.

Como limpar a fonte?

Desconecte a fonte da tomada. Use um pano macio e seco ou ar comprimido para limpar a grade do ventilador. Nunca abra a fonte; ela não contém peças reparáveis pelo usuário.

Onde encontrar o número de série do RM750x?

O número de série está impresso em uma etiqueta colada na lateral da fonte. Também está indicado na embalagem original. Guarde-o para solicitações de garantia.

O que fazer se a fonte não ligar?

Verifique se o cabo de alimentação CA está corretamente conectado e se o interruptor está em I. Certifique-se de que o cabo ATX de 24 pinos está bem encaixado na placa-mãe. Teste com outra tomada. Se o problema persistir, entre em contato com o suporte Corsair.

Qual é o comprimento dos cabos fornecidos?

Cabo ATX 24 pinos: 610 mm, cabo EPS 8 pinos: 650 mm, cabos PCIe 8 pinos: 750 mm, cabos SATA: 750 mm (3 conectores) ou 850 mm (4 conectores), cabos periféricos: 750 mm.

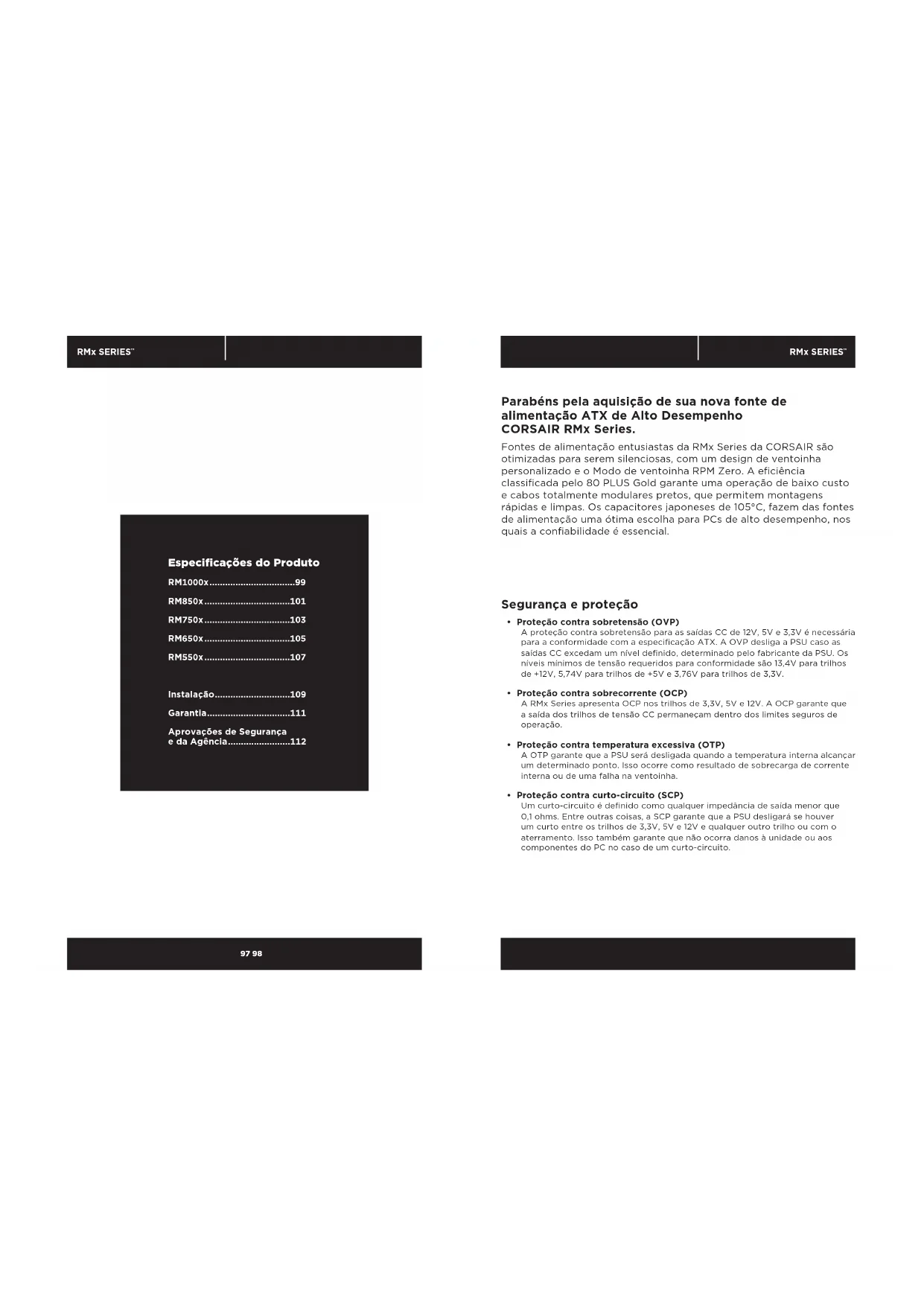

MANUAL DE UTILIZADOR RM750x CORSAIR

Especificações do Produto

RM1000x....99

RM850x....101

RM750x....103

RM650x....105

RM550x....107

Instalação.....109

Garantia....111

Aprovações de Segurança e da Agência......112

Parabéns pela aquisição de sua nova fonte de alimentação ATX de Alto Desempenho CORSAIR RMx Series.

Fontes de alimentação entusiastas da RMx Series da CORSAIR são otimizadas para serem silenciosas, com um design de ventoinha personalizado e o Modo de ventoinha RPM Zero. A eficiência classificada pelo 80 PLUS Gold garante uma operação de baixo custo e cabos totalmente modulares pretos, que permitem montagens rápidas e limpas. Os capacitores japoneses de 105°C, fazem das fontes de alimentação uma ótima escolha para PCs de alto desempenho, nos quais a confiabilidade é essencial.

Segurança e proteção

- Proteção contra sobretensão (OVP)

A proteção contra sobretensão para as saídas CC de 12V, 5V e 3,5V é necessária para a conformidade com a especificação ATX. A OVP desliga a PSU caso as saídas CC excedam um nível definido, determinado pelo fabricante da PSU. Os níveis mínimos de tensão requeridos para conformidade são 13,4V para trilhos de +12V, 5,74V para trilhos de +5V e 3,76V para trilhos de 3,3V.

- Proteção contra sobrecorrente (OCP)

A RMx Series apresenta OCP nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneçam dentro dos limites seguros de operação.

- Proteção contra temperatura excessiva (OTP)

A OTP garante que a PSU será desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado de sobrecarga de corrente interna ou de uma falha na ventoinha.

- Proteção contra curto-circuito (SCP)

Um curto-circuito é definido como qualquer impedância de saída menor que 0,1 ohms. Entre outras coisas, a SCP garante que a PSU desligará se houver um curto entre os trilhos de 3,3V, 5V e 12V e qualquer outro trilho ou com o aterramento. Isso também garante que não ocorra danos à unidade ou aos componentes do PC no caso de um curto-circuito.

RMx SERIES™

RM1000x

Dimensões: 150mm (W) x 86mm (H) x 180mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM1000x da CORSAIR

Modelo RPS0018 +3.3V 25A				150W
N° da Peça CP-9020094 +5V 25A
Classificação da Entrada CA	100-240V +12V 83.3A,1000W
Corrente de Entrada 13A-6.5A +12V 0.8A 9.6W
Frequência	47~63Hz	+5Vsb	3A	15W

Potência Total: 1000W

Eficiência da fonte de alimentação CORSAIR RM1000x

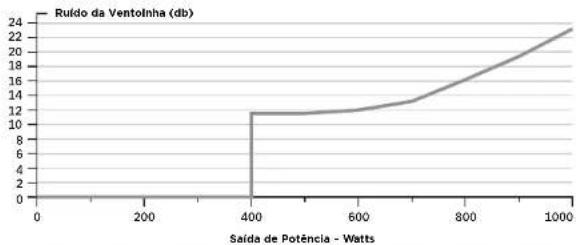

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM1000x

99100

RMx SERIES™

Lista de Cabos CC da CORSAIR RM1000x

Qtd	Descrição		Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(±10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(±10mm)
		1
		Total de Conectores
		2
4	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(±10mm)
		2
		Total de Conectores
		8
1	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(±10mm)
		3
		Total de Conectores
		3
2	Cabo SATA (4 SATA)	Conectores por Cabo	850mm(±10mm)
		4
		Total de Conectores
		8
3	Cabo perliférico (4 pinos)	Conectores por Cabo	750mm(±10mm)
		4
		Total de Conectores
		12
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(±5mm)
		1
		Total de Conectores
		1

RMx SERIES

RM850x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
  • Embalagem para o armazenamento

de cabos modulares CC

• Braçadeiras para cabos
• Placa de identificação do gabinete CORSAIR
• Manual do usuário

Mesa de energia da RM850x da CORSAIR

Modelo	RPSO110	+3.3V	25A	150W
N° da Peça	75-003445	+5V	25A
Classificação da Entrada CA	100-240V	+12V	70.8A	850W
Corrente de Entrada	12A-6A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 850W

Eficiência da fonte de alimentação CORSAIR RM850x

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM850x

101102

RMx SERIES™

Lista de Cabos CC da CORSAIR RM850x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(± 10mm)
		1
		Total de Conectores
		2
3	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		6
2	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		6
1	Cabo SATA (4 SATA)	Conectores por Cabo	850mm(± 10mm)
		4
		Total de Conectores
		4
2	Cabo perliférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		8
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RM750x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM750x da CORSAIR

Modelo	RPS0109	+3.3V	25A	150W
N° da Peça	75-003444	+5V	25A
Classificação da Entrada CA	100-240V	+12V	62.5A	750W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 750W

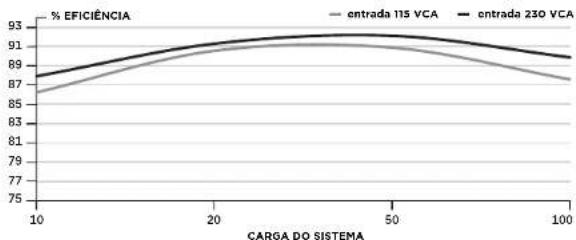

Eficiência da fonte de alimentação CORSAIR RM750x

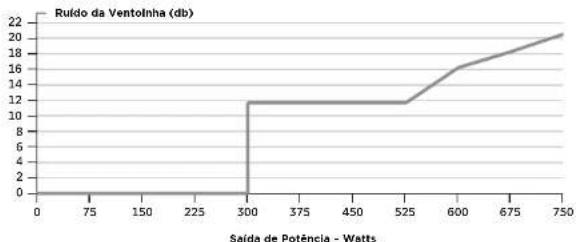

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM750x

103104

RMx SERIES™

Lista de Cabos CC da CORSAIR RM750x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	810mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	850mm(± 10mm)
		1
		Total de Conectores
		2
2	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		4
3	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		8
2	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		8
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RM650x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM650x da CORSAIR

Modelo	RPS0108	+3.3V	25A	130W
N° da Peça	75-003443	+5V	25A
Classificação da Entrada CA	100-240V	+12V	54A	648W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 650W

Eficiência da fonte de alimentação CORSAIR RM650x

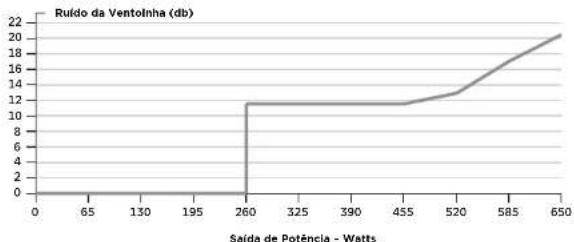

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM650x

105106

RMx SERIES™

Lista de Cabos CC da CORSAIR RM650x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	810mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	850mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		4
3	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		8
1	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		4
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES

RM550x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
  • Embalagem para o armazenamento

de cabos modulares CC

• Braçadeiras para cabos
• Placa de identificação do gabinete CORSAIR
• Manual do usuário

Mesa de energia da RM550x da CORSAIR

Modelo	RPS0107	+3.3V	25A	130W
N° da Peça	75-003442	+5V	25A
Classificação da Entrada CA	100-240V	+12V	45.8A	550W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 550W

Eficiência da fonte de alimentação CORSAIR RM550x

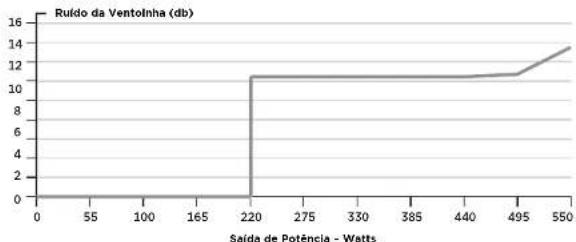

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM550x

107108

RMx SERIES™

Lista de Cabos CC da CORSAIR RM550x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		2
2	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		6
1	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		4
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RMx SERIES™

Instalando sua NOVA RMx Series

Etapa A: Removendo a fonte de alimentação existente

Se você estiver montando um novo sistema, prossiga para a Etapa B.

1. Desconecte o cabo de alimentação CA da tomada na parede ou UPS e da fonte e alimentação existente.
2. Desconecte todos os cabos de alimentação da placa de vídeo, placa mãe e todos os outros periféricos.
3. Siga as instruções no manual do gabinete e desinstale sua fonte de alimentação existente.
4. Prossiga para a Etapa B.

Etapa B: Instalando a fonte de energia CORSAIR RMx Series

1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
2. Siga as instruções no manual de seu gabinete e instale a fonte de alimentação com os parafusos fornecidos.
3. O cabo de alimentação principal de 24 pinos possui um mecanismo de 4 pinos removíveis para suportar um soquete de 24 ou 20 pinos na placa mãe.

A. Se sua placa mãe tiver um soquete de 24 pinos, você pode conectar o cabo de alimentação principal de 24 pinos da fonte de alimentação diretamente à sua placa mãe.
B. Se a sua placa mãe tiver um soquete de 20 pinos, você deverá remover o cabo de 4 pinos do conector de 24 pinos e depois ligar o cabo de 20 pinos à sua placa mãe sem conectar o conector de 4 pinos.

1. Conecte o cabo de 8 pinos de +12V (EPS12V) à placa mãe.

A. Se a sua placa mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa mãe.
B. Se a sua placa mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa mãe.

AVISO: Os 4 pinos removíveis do conector principal de 24 pinos não é um conector "P4" ou "+12V". Poderão ocorrer danos sérios se você usá-lo no lugar de um conector "P4" ou "+12V".

109110

1. Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.

A. Conecte os cabos periféricos aos soquetes de alimentação da unidade de disco rígido e do CD-ROM/DVD-ROM.
B. Conecte os cabos SATA aos soquetes de alimentação da unidade SSD SATA ou da unidade de disco rígido.
C. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
D. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector pequeno de 4 pinos.

E. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar quaisquer cabos modulares não usados para adições futuras de componentes.

1. Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição de ligado (marcado com "I").

ULTRA LOW NOISE

Modo Zero RPM

O modo Zero RPM permite que a ventoinha permaneça desligada durante cargas baixas a médias. Esta tecnologia usa várias temperaturas de dentro da fonte de alimentação e o nível de saída de potência para determinar quando o resfriamento ativo é necessário para a PSU. Quando a fonte estiver sendo muito exigida, a ventoinha irá garantir que ela seja resfriada conforme necessário, sem qualquer ruído extra. Para o perfil específico da ventoinha do seu aparelho, consulte a seção de especificações da PSU.

RMx SERIES™

Informações importantes de segurança

CUIDADO: RISCO DE CHOQUE ELÉTRICO!

1. Instale de acordo com todas as instruções e avisos de segurança do fabricante. Caso contrário, poderá haver dano na fonte de alimentação ou no sistema e poderá causar lesões graves ou morte.
2. Altas voltagens estão presentes na fonte de alimentação. Não abra a caixa da fonte de alimentação ou tente consertar a fonte de alimentação. Não há componentes que possam ser reparados pelo usuário.
3. Este produto foi projetado para uso Interno apenas.
4. Não use a fonte de alimentação perto de água ou em ambientes de alta temperatura ou alta umidade.
5. Não instale perto de fontes de calor como radiadores, saídas de ar quente, fogões ou outros aparelhos que produzam calor.
6. Não insira objetos na área de ventilação aberta ou grade da ventoinha da fonte de alimentação.
7. Não modifique os cabos e/ou conectores incluídos com esta fonte de alimentação.
8. Se esta fonte de alimentação usar cabos modulares, use apenas os cabos fornecidos pelo fabricante. Outros cabos poderão não ser compatíveis e poderão causar sérios danos ao seu sistema e fonte de alimentação.
9. O conector de alimentação principal de 24 pinos tem um conector removível de 4 pinos. Este conector de 4 pinos não é um conector P4 ou ATX 12V. Não force este cabo no soquete P4 ou ATX +12V na placa-mão.
10. Falha no cumprimento de quaisquer instruções do fabricante e/ou quaisquer uma destas instruções de segurança anulará imediatamente todas as garantias.

RMx SERIES™

Aprovações de segurança e da Agência

Agência Norma

FCC Regras da FCC Parte 15, Classe B

ICES ICES-003

ROHS 2002/95/EC, Diretiva de restrição de substâncias perigosas

WEEE 2002/96/EC. Diretiva de descarte de resíduos de equipamentos elétricos e

eletrônicos

ROHS (China) China Order No.39, Gestão do controle da poluição causada por produtos de

informação eletrônica
