使用説明書 RM750x CORSAIR
РУКОВОДСТВО • MANUAL • 用户手册 • 取扱説明書 • 사용설명서
Français 17
Deutsch 33
Italiano 49
Español 65
Россию 81
Português 97
中国113
日本の 129
한국어 145
RMx SERIES™
RMx SERIES™
CORSAIR RM850x 电源规格表
最大负数 最大轮出
| 型号 | RPS010 | +3.3V | 25A | 150W |
| 部件号 | 75-003445 | +5V | 25A | |
| 额定交流输入 | 100-240V | +12V | 70.8A | 850W |
| 输入电流 | 12A-6A | -12V | 0.8A 9.6W | |
| 频率 | 47~63Hz | +5Vsb | 3A | 15W |
总功率: 850W

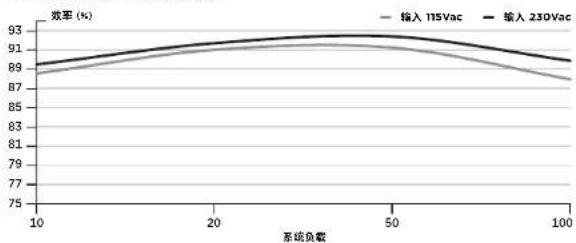

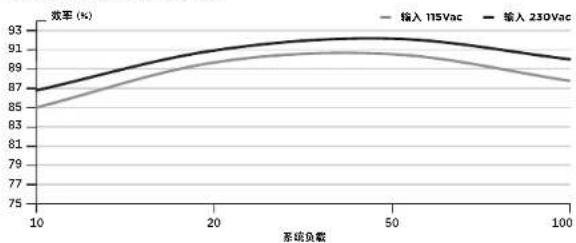

CORSAIR RM850x 电源效率
line
| 系统负载 | 输入 115Vac | 输入 230Vac | | -------- | ----------- | ----------- | | 10 | 88.5 | 89.0 | | 20 | 90.0 | 91.0 | | 50 | 91.5 | 92.5 | | 100 | 88.0 | 89.5 |CORSAIR RM550x 电源规格表
最大负数 最大轮出
| 型号 | RPS0107 | +3.3V | 25A | 130W |
| 部件号 | 75-003442 | +5V | 25A | |
| 额定交流输入 | 100-240V | +12V | 45.8A | 550W |
| 输入电流 | 10A-5A | -12V | 0.8A 9.6W | |
| 频率 | 47~63Hz | +5Vsb | 3A | 15W |
总功率: 550W
CORSAIR RM550x 电源效率
line
| 系统负载 | 输入 115Vac | 输入 230Vac | | -------- | ----------- | ----------- | | 10 | 85 | 87 | | 20 | 89 | 91 | | 50 | 91 | 93 | | 100 | 88 | 90 |CORSAIR RM550x 电源风扇噪声曲线

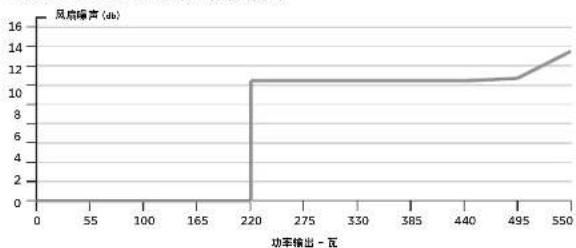

line
| 功率输出 - 瓦 | 风扇噪声 (dB) | | -------------- | -------------- | | 220 | 11 |123124
RMx SERIES™

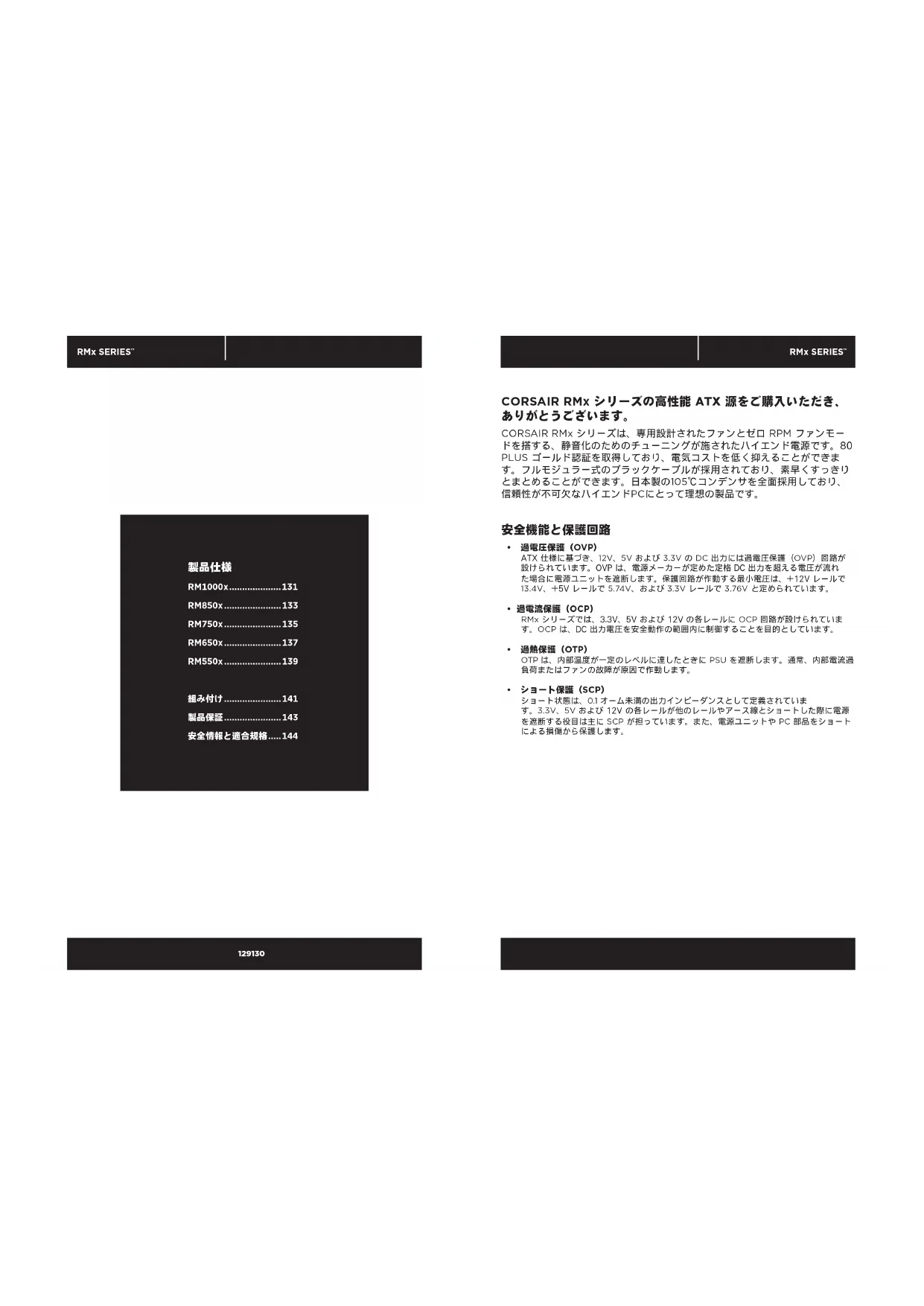

CORSAIR RMx シリーズの高性能 ATX 源をご購入いただき、ありがとうございます。
CORSAIR RMx シリーズは、専用設計されたファンとゼロ RPM ファンモードを搭する、静音化のためのチューニングが施されたハイエンド電源です。80 PLUS ゴールド認証を取得しており、電気コストを低く抑えることができます。フルモジュラー式のブラックケーブルが採用されており、素早くすっきりとまとめることができます。日本製の105℃コンデンサを全面採用しており、信頼性が不可欠なハイエンドPCにとって理想の製品です。
安全機能と保護回路
- 過電圧保護 (OVP)
ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護（OVP）回路が設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。保護回路が作動する最小電圧は、+12V レールで 13.4V、+5V レールで 5.74V、および 3.3V レールで 3.76V と定められています。
- 過電流保護 (OCP)
RMx シリーズでは、3.3V、5V および 12V の各レールに OCP 回路が設けられています。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。
- 過熱保護 (OTP)
OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過負荷またはファンの故障が原因で作動します。
- ショート保護 (SCP)
ショート状態は、0.1オーム未満の出力インピーダンスとして定義されています。3.3V、5Vおよび12Vの各レールが他のレールやアース線とショートした際に電源を遮断する役目は主にSCPが担っています。また、電源ユニットやPC部品をショートによる損傷から保護します。
RMx SERIES™
RM1000x
寸法: 150mm (幅) × 86mm (高さ) × 180mm (奥行き)
付属品
• CORSAIR RMx シリーズ電源ユニット
- AC電源コード
- DC デジュラーケーブルー式
• DC モジュラーケーブル収納袋
- ケーブル結束バンド
• CORSAIR ケースステッカー - 取扱説明書
CORSAIR RM1000x 電源規格表
最大负荷 最大出力
| モデル | RPS0018 +3.3V 25A | 150W | ||
| 品番 | CP-9020094 +5V 25A | |||
| AC 入力定格 100-240V +12V 83.3A 1000W | ||||
| 入力電流 | 13A-6.5A -12V 0.8A 8.6W | |||
| 周波数 | 47°63Hz +5Vsb 3A | 15W | ||
合計出力: 1000W

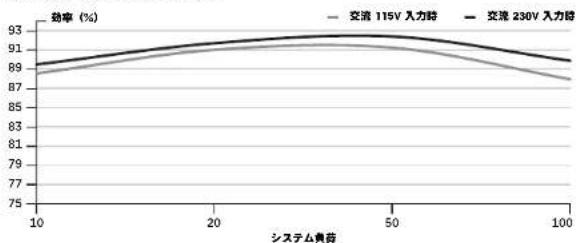

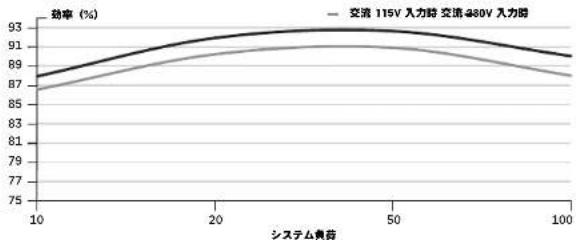

CORSAIR RM1000x 電源効率
line
| システム黄药 | 交流 115V 入力時 (効率 %) | 交流 480V 入力時 (効率 %) | | ---------- | ------------------------ | ------------------------ | | 10 | 87 | 86 | | 20 | 91 | 89 | | 50 | 93 | 91 | | 100 | 91 | 89 |CORSAIR RM1000x 内蔵電源ファンのノイズ曲線
line

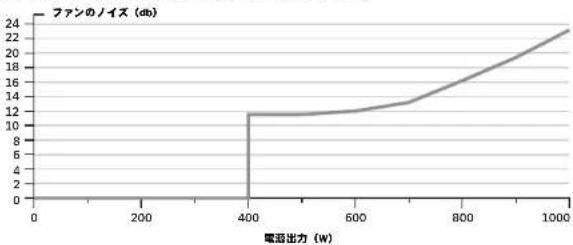

ファンのノイス (db) | 電圧出力 (W) | ファンのノイス (db) | | :--- | :--- | | 400 | 12 | | 500 | 12 | | 600 | 13 | | 700 | 14 | | 800 | 16 | | 900 | 18 | | 1000 | 22 |131132
RMx SERIES™
CORSAIR RM1000x に付属する DC ケーブルの一覧
| 数量 | 説明 | 全長 | |
| 1 | ATX 24 (20+4) ビンケーブル | ケーブルー本あたりの錠子数 | 610mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | EPS/ATX12V 8 (4+4) ビンケーブル | ケーブルー本あたりの錠子数 | 650mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 4 | PCIe 8 (6+2) ビンケーブル | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 2 | |||
| 銅子数の合計 | |||
| 8 | |||
| 1 | SATAケーブル (3 SATA) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 3 | |||
| 2 | SATAケーブル (4 SATA) | ケーブルー本あたりの錠子数 | 850mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 8 | |||
| 3 | ベリフェラルケーブル (4ピン) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 12 | |||
| 1 | フロッピー用変換プラグ (4ピン) | ケーブルー本あたりの錠子数 | 101mm(±5mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
RMx SERIES
RM850x
寸法: 150mm (幅) × 86mm (高さ) × 160mm (奥行き)
付属品
• CORSAIR RMx シリーズ電源ユニット
- AC電源コード
- DC デジュラーケーブルー式
• DC モジュラーケーブル収納袋
- ケーブル結束バンド
• CORSAIR ケースステッカー - 取扱説明書
CORSAIR RM850x 電源規格表
| モデル | RPS0110 | +3.3V | 25A | 150W |
| 品番 | 75-003445 | +5V | 25A | |
| AC 入力定格 | 100-240V | +12V | 70.8A | 850W |
| 入力電流 | 12A-6A | -12V | 0.8A 9.6W | |
| 周波数 | 47~63Hz | +5Vsb | 3A | 15W |
合計出力: 850W

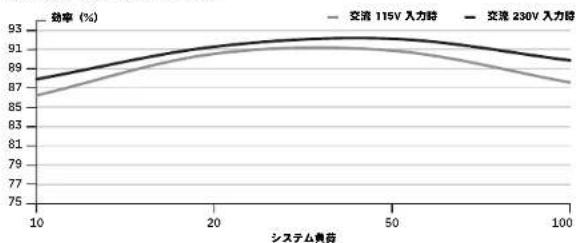

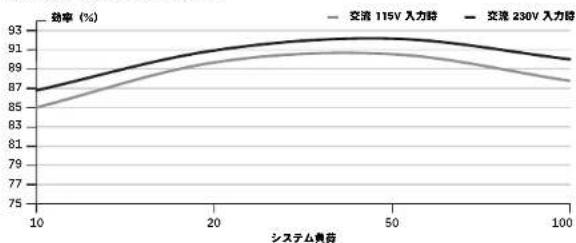

CORSAIR RM850x 電源効率
line
| システム奥药 | 交流 115V 入力特 (%) | 交流 230V 入力特 (%) | | ---------- | --------------------- | --------------------- | | 10 | 88.5 | 89.0 | | 20 | 90.0 | 91.0 | | 50 | 91.0 | 92.0 | | 100 | 87.5 | 89.5 |CORSAIR RM850x 内蔵電源ファンのノイズ曲線
line

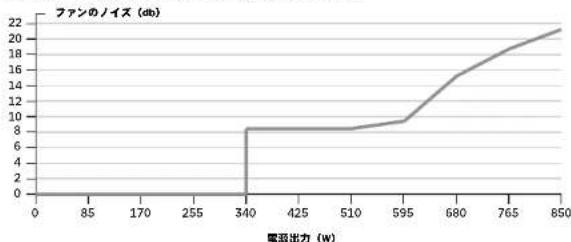

ファンのノイス (db) | 電弧出力 (W) | ファンのノイス (db) | | :--- | :--- | | 340 | 8 | | 595 | 10 | | 680 | 16 | | 850 | 22 |133134
RMx SERIES™
CORSAIR RM850x に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 (20+4) ビンケーブル | ケーブルー本あたりの錠子数 | 610mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | EPS/ATX12V 8 (4+4) ビンケーブル | ケーブルー本あたりの錠子数 | 650mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 3 | PCIe 8 (6+2) ビンケーブル | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 2 | |||
| 銅子数の合計 | |||
| 6 | |||
| 2 | SATAケーブル (3 SATA) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 6 | |||
| 1 | SATAケーブル (4 SATA) | ケーブルー本あたりの錠子数 | 850mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 4 | |||
| 2 | ベリフェラルケーブル (4ピン) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 8 | |||
| 1 | フロッピー用変換プラグ (4ピン) | ケーブルー本あたりの錠子数 | 101mm(±5mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
RMx SERIES™
RM750x
寸法: 150mm (幅) × 86mm (高さ) × 160mm (奥行き)
付属品
- CORSAIR RMx シリーズ電源ユニット
- AC電源コード
-
DC モジュラーケーブルー式
• DC モジュラーケーブル収納袋 -
ケーブル結束バンド
• CORSAIR ケースステッカー - 取扱説明書
CORSAIR RM750x 電源規格表
| モデル | RPS0109 | +3.3V | 25A | 750W |
| 品番 | 75-003444 | +5V | 25A | |
| AC 入力定格 | 100-240V | +12V | 62.5A | 750W |
| 入力電流 | 10A-5A | -12V | 0.8A 9.6W | |
| 周波数 | 47~63Hz | +5Vsb | 3A | 15W |
合計出力: 750W
CORSAIR RM750x 電源効率

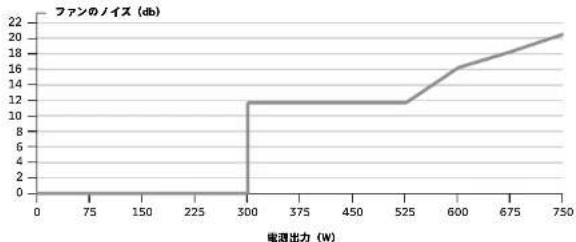

CORSAIR RM750x 内蔵電源ファンのノイズ曲線
line
ファンのノイス (db) | 电源出力 (W) | ファンのノイス (db) | | :--- | :--- | | 300 | 12 | | 525 | 12 | | 600 | 16 | | 750 | 20 |135136
RMx SERIES™
CORSAIR RM750x に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 (20+4) ビンケーブル | ケーブルー本あたりの電子数 | 610mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | EPS/ATX12V 8 (4+4) ビンケーブル | ケーブルー本あたりの電子数 | 650mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 2 | PCIe 8 (6+2) ビンケーブル | ケーブルー本あたりの電子数 | 750mm(±10mm) |
| 2 | |||
| 銅子数の合計 | |||
| 4 | |||
| 3 | SATAケーブル (3 SATA) | ケーブルー本あたりの電子数 | 750mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 9 | |||
| 2 | ベリフェラルケーブル (4ピン) | ケーブルー本あたりの電子数 | 750mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 8 | |||
| 1 | フロッピー用変換プラグ (4ピン) | ケーブルー本あたりの電子数 | 101mm(±5mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
RMx SERIES
RM650x
寸法: 150mm (幅) × 86mm (高さ) × 160mm (奥行き)
付属品
• CORSAIR RMx シリーズ電源ユニット
- AC電源コード
- DC デジュラーケーブルー式
• DC モジュラーケーブル収納袋
- ケーブル結束バンド
• CORSAIR ケースステッカー - 取扱説明書
CORSAIR RM650x 電源規格表
| モデル | RPS0108 | +3.3V | 25A | 130W |
| 品番 | 75-003443 | +5V | 25A | |
| AC 入力定格 | 100-240V | +12V | 54A | 648W |
| 入力電流 | 10A-5A | -12V | 0.8A 9.6W | |
| 周波数 | 47~63Hz | +5Vsb | 3A | 15W |
合計出力: 650W
CORSAIR RM650x 電源効率

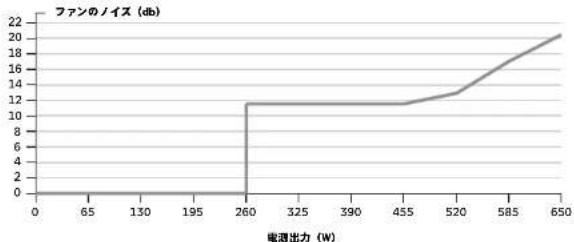

CORSAIR RM650x 内蔵電源ファンのノイズ曲線
line
ファンのノイス (db) | 电源出力 (W) | ファンのノイス (db) | | :--- | :--- | | 0 | 0 | | 65 | 0 | | 130 | 0 | | 195 | 0 | | 260 | 12 | | 325 | 12 | | 390 | 12 | | 455 | 12 | | 520 | 14 | | 585 | 18 | | 650 | 20 |137138
RMx SERIES™
CORSAIR RM650x に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 (20+4) ビンケーブル | ケーブルー本あたりの錠子数 | 610mm(±10mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
| 1 | EPS/ATX12V 8 (4+4) ビンケーブル | ケーブルー本あたりの錠子数 | 650mm(±10mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
| 2 | PCIe 8 (6+2) ビンケーブル | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 2 | |||
| 錠子数の合計 | |||
| 4 | |||
| 3 | SATAケーブル (3 SATA) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 3 | |||
| 錠子数の合計 | |||
| 8 | |||
| 1 | ベリフェラルケーブル (4ピン) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 4 | |||
| 錠子数の合計 | |||
| 4 | |||
| 1 | フロッピー用窒規プラグ (4ピン) | ケーブルー本あたりの錠子数 | 101mm(+5mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
RMx SERIES™
RM550x
寸法: 150mm (幅) × 86mm (高さ) × 160mm (奥行き)
付属品
• CORSAIR RMx シリーズ電源ユニット
- AC電源コード
- DC デジュラーケーブルー式
• DC モジュラーケーブル収納袋
- ケーブル結束バンド
• CORSAIR ケースステッカー - 取扱説明書
CORSAIR RM550x 電源規格表
| モデル | RPS0107 | +3.3V | 25A | 130W |
| 品番 | 75-003442 | +5V | 25A | |
| AC 入力定格 | 100-240V | +12V | 45.8A | 550W |
| 入力電流 | 10A-5A | -12V | 0.8A 9.6W | |
| 周波数 | 47~63Hz | +5Vsb | 3A | 15W |
合計出力: 550W
CORSAIR RM550x 電源効率

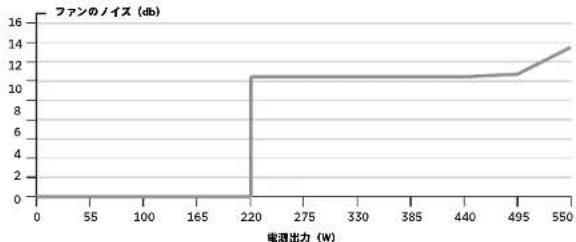

CORSAIR RM550x 内蔵電源ファンのノイズ曲線
line
| 电源出力 (W) | ファンのノイス (db) | | ------------ | ---------------- | | 220 | 11 | | 550 | 13 |139140
RMx SERIES™
CORSAIR RM550x に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 (20+4) ビンケーブル | ケーブルー本あたりの錠子数 | 610mm(±10mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
| 1 | EPS/ATX12V 8 (4+4) ビンケーブル | ケーブルー本あたりの錠子数 | 650mm(±10mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
| 1 | PCIe 8 (6+2) ビンケーブル | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 2 | |||
| 錠子数の合計 | |||
| 2 | |||
| 2 | SATAケーブル (3 SATA) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 3 | |||
| 錠子数の合計 | |||
| 6 | |||
| 1 | ベリフェラルケーブル (4ピン) | ケーブルー本あたりの錠子数 | 750mm(±10mm) |
| 4 | |||
| 錠子数の合計 | |||
| 4 | |||
| 1 | フロッピー用窒根プラグ (4ピン) | ケーブルー本あたりの錠子数 | 101mm(±5mm) |
| 1 | |||
| 錠子数の合計 | |||
| 1 | |||
RMx SERIES™
RMx SERIES™
新型 RMx シリーズの電源を取り付ける
ステップ A：既存の電源ユニットの取り外し
新しくシステムを構築する場合は、ステップ B に進んでください
- コンセントまたは UPS （無停電電源装置）、および既存の電源ユニットから AC 電源ケーブルを抜きます。
- ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。
- PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。
- ステップ B に進みます。
ステップ B: CORSAIR RMX シリーズの電源ユニットを取り付ける
- 電源ユニットには AC 電源ケーブルが接続されていないことを確認してください。
-
PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付けます。
3.24 ピンの主電源ケーブルは、マザーボード上の 24 ピンまたは 20 ピンソケットの両方に対応できるように、取り外し可能な 4 ピン端子を備えています。
A. マザーボードの電源端子が 24 ピンソケットタイプの場合は、電源からマザーボードに直接 24 ピン主電源ケーブルを接続することができます。
B. マザーボードの電源端子が 20 ビンソケットタイプの場合は、24 ビン端子から 4 ビンケーブルを外した 20 ビンケーブルを接続してください。外した 4 ビン端子は使用しません。 -
マザーボードに 8 ピンの +12V (EPS12V) ケーブルを接続します。
A. マザーボードが 8 ピンの +12V ソケットを備えている場合は、マザーボードに直接 8 ピンケーブルを接続します。
B. マザーボードの端子が 4 ピンソケットタイプの場合は、8 ピンケーブルから 4 ピンケーブルを外し、この 4 ピンケーブルをマザーボードに直接差し込みます。
141142
警告: 24 ピン主電源端子から取り外し可能な 4 ピン端子は、「P4」や「+12 V」の端子とは異なります。それらの端子の代わりに使用すると、重大な損傷が発生する可能性があります。
- 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続します。
A. HDD と CD-ROM/DVD-ROMの電源ソケットにベリフェラルケーブルを接続します。
B. SATA 規格の SSD / HDD の電源ソケットには、SATA 用の電源ケーブルを接続します。
C. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックードに接続します。
D. 小型の 4 ビン端子が必要な周辺機器には、周辺機器用のベリフェラルケーブルを接続します。
E. ケーブルがすべて確実に接続されていることを確認してください。コンポーネントを後で追加した場合に備えて、未使用のモジュラーケーブルは必ず捨てずに保管してください。
- 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置（「I」の印が付いた側）にスイッチを押して電源を入れます。
「ゼロ RPM モード」では、中程度の負荷まではファンの回転を止めることができます。このテクノロジーでは、PSU 内部の温度や電力出力に基づいて PSU のアクティブ冷却のタイミングが決められます。負荷が高いときは、ノイズを最小限に抑えつつファンが自動的に回転して必要な冷却を提供します。電源ユニットで使用されているファンの仕様に関しては、該当するユニットの仕様表をご覧ください。
RMx SERIES™
安全上の重要な注意事項
感電の危険性あり
- 取付の際には、メーカーの指示や安全に関する警告にすべて従ってください。少しでも守られない場合は、電源装置やシステムの損傷、あるいは重大な怪我や死亡事故に至るおそれがあります。
- 電源ユニット内部では、高電圧が発生しています。電源ユニットのケースを開いたり、修理を試みたりすることは避けてください。ユーザーによって修理可能な箇所は設けられていません。
- 本製品は室内専用に設計されています。
- 水の近く、または高温多湿環境下における本機の使用は避けてください。
- ラジエータ、ヒートレジスタやストーブなどの熱を発生させる装置の近くに置かないでください。
- 電源の通気口やファングリル付近から内部に物が入らないように注意してください。
- 電源ユニットに付属するケーブルおよび/または端子を改造しないでください。
- モジュラーケーブルを使用する場合、純正のもの以外を使用しないでください。他社製のケーブルは互換性がない可能性があり、システムや電源ユニットに重大な損傷を引き起こす可能性があります。
- 24 ビンの主電源端子は、取り外し可能な 4 ビン端子を備えています。この 4 ビン端子は、P4 または ATX 12V 端子とは異なります。このケーブルを、マザーボードの P4 ソケットや ATX +12V ソケットに無理に差し込まないでください。
- メーカーの指示や安全上の注意が少しでも守られない場合は、すべての製品保証や性能保証が直ちに無効になることがあります。
RMx SERIES™
安全情報と適合規格
代理店 規制情報
FCC FCC 規制パート 15、クラス B
ICES ICES-003
CE EN 55022: 2010, クラス B
CISPR 22: 2008, クラス B
AS/NZS CISPR 22: 2009, クラス B
EN61000-3-2: 2006 + A1: 2009+A2: 2009, クラス D
EN61000-3-3:2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
C TUV-US(アメリカ) UL 60950-1: 2007
RCM AS/NZS 4417,AS/NZS CISPR22
TUV EN 60950-1:2006+A11+A1+A12+A2
CB IEC 60950-1:2005+A1+A2
CCC GB4943.1-2011
GB9254-2008
GB17625.1-2003
CNS13438
CU TR R IEC 60950-1-2005
R 51318.22-99
R 51318.24-99
R 51317.3.2-2006
R 51317.3.3-99
ROHS 2002/95/EC：有害物質の使用制限
WEEE 2002/96/EC：電気電子機器の廃棄制限
ROHS (中国) 中国政令 39 号：電子情報機器による汚染の管理規則
