33602 - Broyeur Erba - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Broyeur Erba 33602, puissance 2500 W, capacité de broyage jusqu'à 40 mm de diamètre.
Utilisation	Idéal pour le broyage de déchets de jardin tels que branches, feuilles et petits débris.
Maintenance et réparation	Vérifier régulièrement les lames, nettoyer le réservoir de collecte et lubrifier les pièces mobiles.
Sécurité	Utiliser des gants de protection, ne pas insérer de mains dans le broyeur pendant son fonctionnement.
Informations générales	Garantie de 2 ans, poids de l'appareil 30 kg, dimensions 70 x 50 x 100 cm.

FOIRE AUX QUESTIONS - 33602 Erba

Comment assembler le broyeur Erba 33602 ?

Pour assembler le broyeur Erba 33602, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de vérifier que toutes les pièces sont présentes avant de commencer l'assemblage.

Quelle est la capacité du réservoir du broyeur Erba 33602 ?

Le broyeur Erba 33602 a une capacité de réservoir de 50 litres, vous permettant de broyer une quantité importante de déchets de jardin.

Que faire si le broyeur ne démarre pas ?

Si le broyeur ne démarre pas, vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le couvercle est bien fermé, car l'appareil ne démarrera pas si celui-ci est ouvert.

Comment nettoyer le broyeur Erba 33602 ?

Pour nettoyer le broyeur, débranchez-le et utilisez une brosse ou un chiffon humide pour enlever les débris sur les lames et le corps de l'appareil. Ne plongez jamais le broyeur dans l'eau.

Quelle est la garantie du broyeur Erba 33602 ?

Le broyeur Erba 33602 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez conserver votre preuve d'achat pour toute réclamation.

Comment affûter les lames du broyeur ?

Pour affûter les lames du broyeur, il est recommandé de faire appel à un professionnel. Si vous souhaitez les affûter vous-même, utilisez une meule à eau, en prenant soin de respecter l'angle d'affûtage d'origine.

Le broyeur peut-il traiter des branches épaisses ?

Oui, le broyeur Erba 33602 peut traiter des branches jusqu'à 40 mm de diamètre. Assurez-vous de ne pas dépasser cette limite pour éviter d'endommager l'appareil.

Où puis-je acheter des pièces de rechange pour le broyeur Erba 33602 ?

Les pièces de rechange pour le broyeur Erba 33602 peuvent être achetées auprès de distributeurs agréés, dans les magasins de bricolage ou en ligne sur des sites spécialisés.

Comment stocker le broyeur Erba 33602 pendant l'hiver ?

Pour stocker le broyeur Erba 33602 pendant l'hiver, nettoyez-le soigneusement, videz le réservoir et conservez-le dans un endroit sec et abrité du gel.

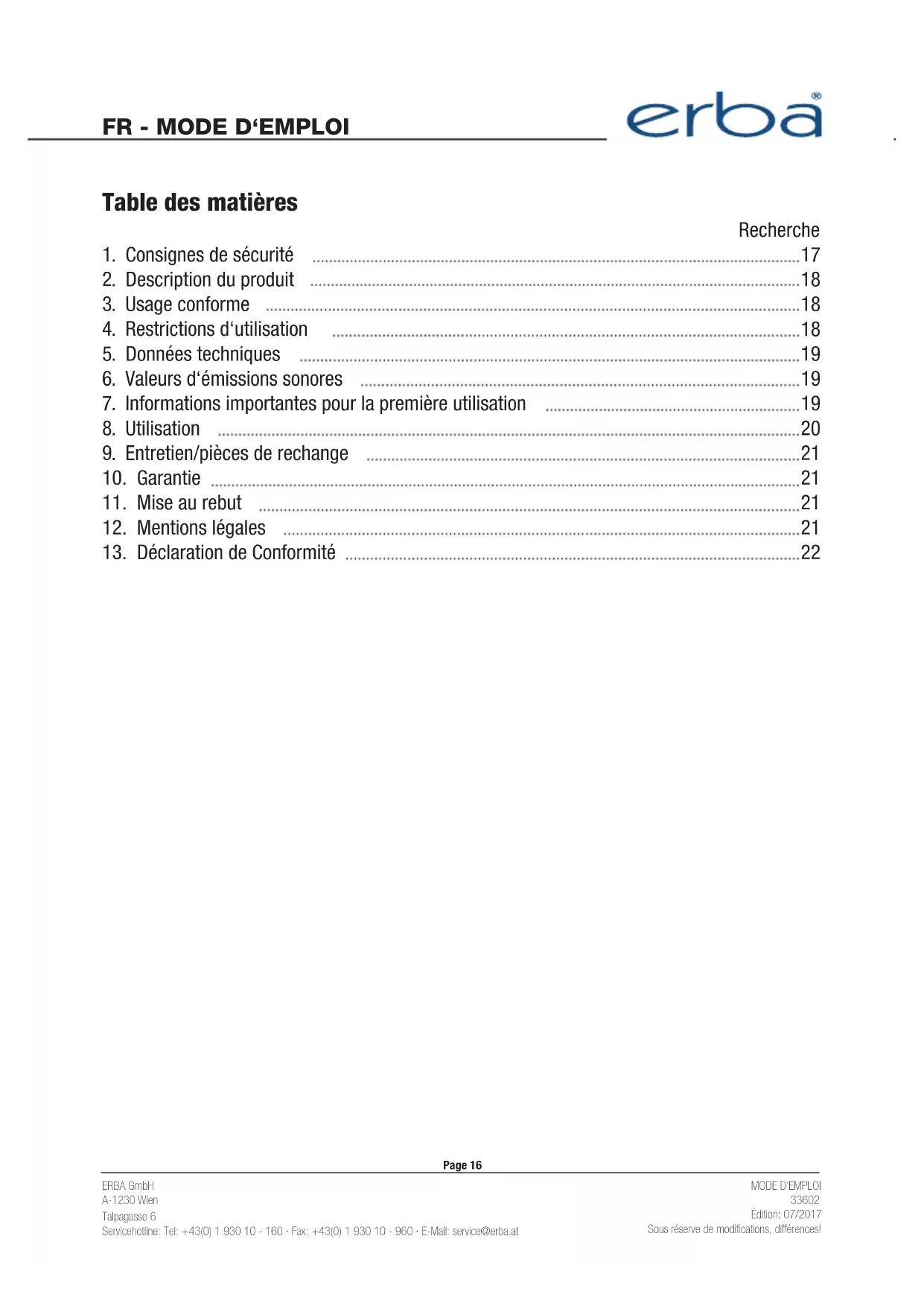

MODE D'EMPLOI 33602 Erba

1. Consignes de sécurité 17
   2.Description du produit 18
2. Usage conforme 18
3. Restrictions d'utilisation 18
   5.Donnees techniques 19
4. Valeurs d'émissions sonores 19
5. Informations importantes pour la première utilisation 19
6. Utilisation 20
7. Entretien/pièces de rechange 21
8. Garantie 21
9. Mise au rebut 21
10. Mentions legales 21
11. Déclaration de Conformité 22

1. CONSIGNES DE SECURITÉ

Lisez ce document avant d'utiliser le produit. Faute de quoi, vous vous exposez à un risque de graves blessures corporelles. GARDEZ CE MODE D'EMPLOI Si vous donnez cette machine à une autre personne, donnez-lui impératifement ce mode d'emploi. Nous déclinons toute responsabilité pour les dommages ou accidents résultat d'une'utilisation non conforme. L'enlevement/alteration d'un des dispositifs de sécurité ou de la machine dans son ensemble entraine la perte de la garantie. L'acheteur assume la totalité des risques et responsabilités découulant de ses réparations/alterations du produit original ou de ses pieces de rechange, ou découulant de son installation des pieces de rechange.

Faites en sorte que I'aire de travail reste toujours propre, degagée et bien éclairée.
N'utilisez pas I'appareil a proximite de sources d'allumage.
Veillez à ce que les enfants restent à distance de l'aire de travail.
■ Evitez tout contact avec des surfaces mises à la terre (ex : canalisations, radiateurs etc.), afin d'eviter tout risque de chocolélectrique.
N'tutilisez pas I'appareil dans un endroit mouillé ou humide.
Munissez-vous toujours d'un équipement de protection individuelle adequat (gants, lunettes de protection etc.).
■ Evitez de porter des vêtements amples, des bijoux et tout autre accessoire susceptible d'être happé par la machine. Si vous avez les cheveux longs, mettez un filt à cheveux.
Débranche toujours le cable avant toute manipulation d'entretien.
Ne laisses enaucun cas l'appareil sans surveillance si des enfants se trouvent a proximite.
Avant chaque utilisation de I'appareil, examinez-le afin de vous assurer qu'il n'est pas endommagé.
N'essayez pas de réparer l'appareil s'il est endommagé! Toute réparation doit être confiée à un technicien de réparation dûment qualifié et agrée.
Utilisez exclusivement des disques pouvant supporter la vitesse de rotation maximale de la meuleuse d'angle.
Utilisez exclusivement des disques d'un diametre approprié (115/125 mm).
Veillez à ce que le disque de meulage soit correctement assemblé.
N'utilisez pas d'adaptateur ou de bague de réduction pour compenser un diamètre de disque inapproprié.
N'utilisez pas l'outil pour couper des matieres plus epaisses que la profondeur de coupe maxi-male des disques de coupe.
N'utilisez pas de disque de coupe pour ébavurer.
■ Inspectez soigneusement les disques avant chaque utilisation, n'tutilisez jamais de disque endommagé!
■ Inspectez l'outil avant chaque utilisation. Laissez-le tourner à vide pendant 30 s. S'il se met à fibrer, utilisez un autre disque. N'utilise pas l'outil si le problème persiste. Les réparations ne doivent être effectuees que par des professionnels agreeés.
Ne touchez pas les disques en rotation.
Lors de l'utilisation d'un disque compteant un filtage, ce dernier doit etre suffisamment profond pour absorber toute la longueur de la broche de I'outil.

Veillez à ce que les ouïes de ventilation au dos de l'outil soient propres et non obstruées. Débranchez toujours l'outil de l'alimentation électrique lors du nettoyage des ouïes de ventilation.
N'tilisiez jamais d'eau pour meuler/couper avec une meuleuse d'angle - Danger de mort !
Utilisez toujours le capot de protection (5) !

2.DESCRIPTION DU PRODUIT

1 - Bouton de blocage de la broche
2 - Interrupteur marche/arret
3 - Poignée
4-Bride
5 - Capot de protection

3. USAGE CONFORME

La meuleuse d'angle est conque pour couper à sec et meuler à sec des matériaux tels que la pierre ou le métal avec des disques de coupe ou de meulage appropriés. Tout autre type d'utilisation est à proscrire. L'acheteur assume l'ensemble des responsabilités, légales ou autres, pour les évventuels dommages ou blessures résultat d'une utilisation incorrecte de l'appareil (c.à.d. toute utilisation non conforme, voir ci-dessus).

4. RESTRICTIONS

Veuillez notes que ce produit n'a pas ete concu pour etre utilise dans un environnement industriel ou commercial. Nous declinons toute responsabilité et toute garantie a partir du moment ou l'appareil est utilise dans un environnement industriel et/ou commercial.

5. DONNÉES TECHNIQUES

Puisance nominale :	230 V – 50 Hz
Sortie :	820 W
Régime à vide :	11.000 U/min.
Diamètre de disque max. :	125 mm
Filetage de la broche :	M 14
Niveau de pression acoustique :	90,7 dB(A) ±3dB
Niveau de puissance acoustique :	101,7 dB(A) ±3dB
Vibration de la poignée :	6,39 m/s2±1,5 m/s2
Classe de protection :	II
Classe IP :	IP 20
Poids :	1,9 kg

6. VALEURS D'ÉMISSIONS SONORES

Voir données techniques.

7. INFORMATIONS IMPORTANTES POUR LA PREMIÈRE UTILISATION

Vérifiez la tension sur la plaque signalétique de l'outil. La tension de votre alimentation électrique ne doit pas différer de plus de 10% de la tension spécifiée.

8. UTILISATION

La meuleuse d'angle est equipee d'un interrupteur de securi et cheant sa mise en marche involontaire.
Pour allumer l'outil, appuyez sur l'interrupteur marche/arrêt et poussez-le vers l'avant jusqu'à ce qu'il se verrouille.
Pour eteindre l'outil, appuyez sur I interrupteur marche/arrêt et tirez-le en arriere.
Lors de l'utilisation d'un disque de meulage à centre plat ou à renforcement central, consultez l'image A pour l'assembler correctement.
Lors de l'utilisation d'un disque de coupe à renforcement central, consultez l'image B pour l'assembler correctement.
Lors de l'utilisation d'un disque de coupe à centre plat, consultez l'image C pour l'assembler correctement.
■ Notez les différences d'alignement de la bride inférieure (X) dans les images ci-dessus.
Pour changer un disque, débranchez d'abord l'outil de l'alimentation électrique.
Appuyez sur le bouton de blocage de la broche (1) et tournez la broche jusqu'à ce qu'elle se verrouille.
Desserrez la bride (4) avec la clé fournie avec l'outil.
Retirez la bride (X).
Placez le disque sur la broche.
Vérifiez que le diamètre interne du disque est de la taille appropriée. N'utilise jamais d'adaptateur ou de bague de réduction si le diamètre interne du disque est trop grand - Utilisez au contraire un autre disque!
■ Revissez solidement la bride sur le filetage de la broche. Selon l'épaissur et le type de disque utilisé, la bride doit être orientée différemment (voir les images A, B et C). Relâchez le bouton de blocage de la broche.
Laissez l'outil fonctionner pendant 30 s à vide (c'est-à-dire sans rien couper ou meuler) pour vous assurer que le disque tourne sans accroc et sans vibration.
Changez les disques de coupe ou de meulage quand ils sont usés ou endommages.
Utilisez toujours le type de disque approprié au travail et au matériel à travailler. N'utilise jamais de disque de coupe pour meuler!
Lors des travaux de meulage, un angle de 30 40^ environ est generalement le plus approprié.
Lors des travaux de coupe, veiliez a deplacer le disque en ligne droite pour eviter qu'il se coince.
■ ATTENTION: Ne travailliez pas les matériaux contenant de l'amiente!

9. ENTRETIEN/PIÉCES DE RECHANGE

Les balais en carbone usés doivent être remplacés par un professionnel agréé.
Maintenez les fentes de ventilation au dos de l'outil en permanence propres et non obstruées.
Utilisez uniquement des pieces de rechange d'origine.

10. GARANTIE

Les garanties legales s'appliquent.

11. MISE AU REBUT

Nos produits sont emballos de manière à prévenir tout risque de dommages pendant le transport. Les matériaux d'emballage constituent des ressources de valeur, qui peuvent et doivent être recyclées. Le produit lui-même est constitué de matériaux variés (méaux, huiles, plastique etc.) et doit donc être eliminé de manière responsable et conforme aux réglementations locales et régionales.

12. MENTIONS LÉGALES

Tous droits réservés. Ce mode d'emploi est protégé par copyright. La reproduction sous toutes ses formes (imprimée, numérique etc.) est strictement interdite sans l'autorisation écrite d'ERBA GmbH.

Déclaration de CONFORMITE

Modèles: 33602 Meuleuse d'angle 820 W

ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche, déclare par la présente que le modele indiqué est conforme aux homologations, exigences et normes de qualite CE/RoHS.

Directive machines: 2006/42/CE
Directive CEM: 2014/30/CE
RoHS: 2011/65/CE

• EN 60745-1:2009/A11:2010
• EN 60745-2-3:2011/A12:2014
• EN 55014-1:2006/A2:2011
• EN 55014-2:1997/A2:2008
• EN 61000-3-2:2014
• EN 61000-3-3:2013
• AfPS GS 2014:01 PAK

Vienne, 01.07.2017

Dominik Schilling
Coordinateur technique
ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche

Obsah

Strana

1. Bezpečnostné poukyny 24
2. Popis vyrobku 25
   3.Zamyslanepouzitie 25
3. Obmedzenia pouzitia 25
4. Technicke udaje 25
   6.Hodnoty emisie hluku 25
5. Dolezite informacao pre uvedenie do prevadzky 25
   8.Navod na obsluhu 26
   9.Servis a nahradne diely 27
   10.Zaruka 27
6. Likvidácia 27
7. Pravne informácie 27
   13.Vyhlaseo zhode 28

Strana 23

1. BEZPECNOSTNÉ POKNY
