MODE D'EMPLOI HDCC41500 ABUS

Notice d’utilisation

Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment. Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 29.

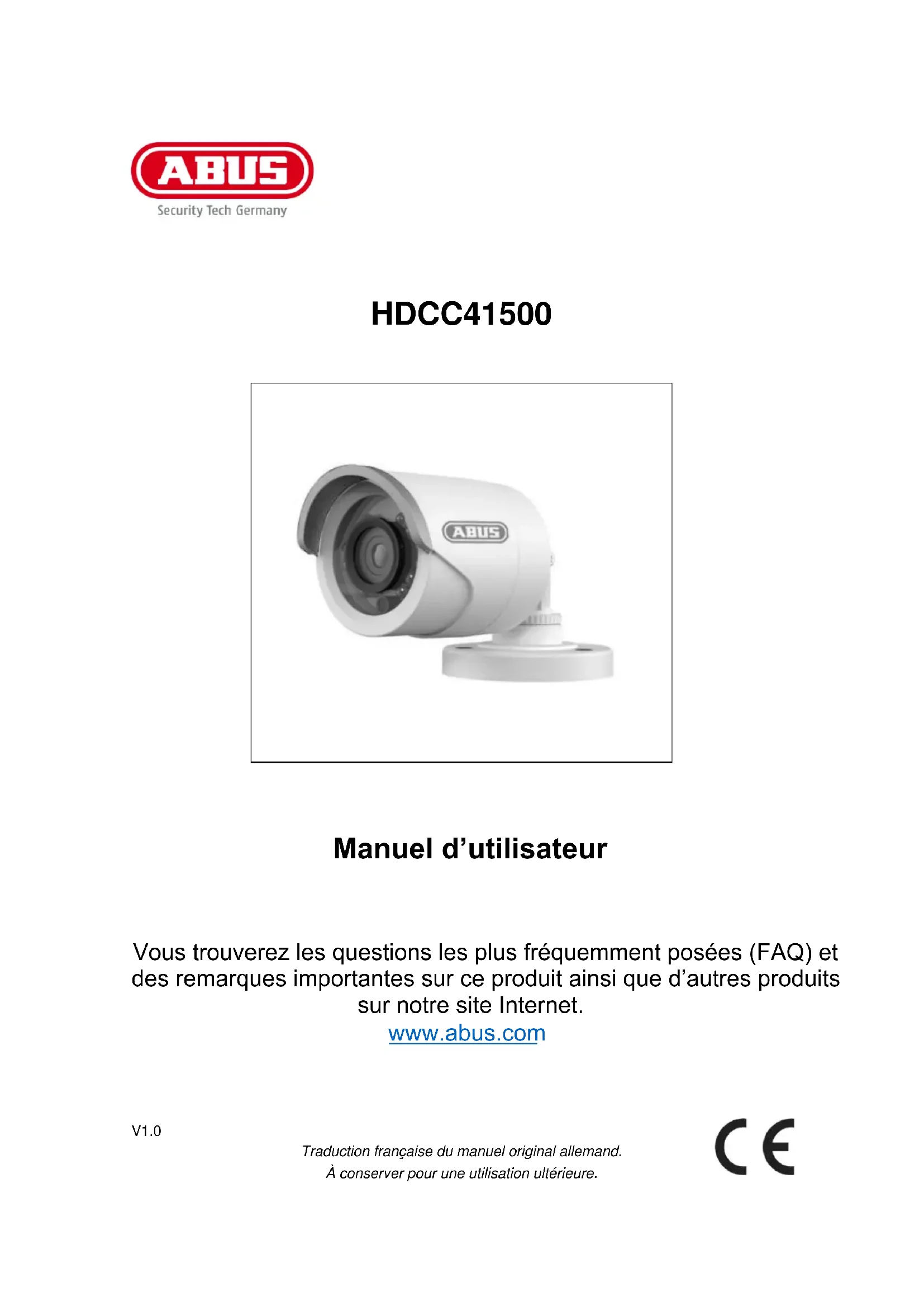

Manuel d’utilisateur

Vous trouverez les questions les plus fréquemment posées (FAQ) et des remarques importantes sur ce produit ainsi que d’autres produits sur notre site Internet. www.abus.com

V1.0 Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.26 Français Introduction Chère cliente, cher client, Nous vous remercions d’avoir choisi ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de : ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Lorsque vous utilisez ce produit, respectez les consignes du manuel d’utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d’utilisateur dans son intégralité et respecter toutes les consignes d’utilisation et de sécurité. Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

L’enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Clause de non-responsabilité Ce manuel d’utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l’adresse indiquée ci-dessus. La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d’utilisateur sans préavis. ABUS Security-Center n’est pas responsable des dommages consécutifs, directs ou indirects, liés à l’équipement, aux performances et à l’utilisation de ce produit. Le contenu de ce document ne fait l’objet d’aucune garantie.27 Français Signification des pictogrammes

Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.

Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel, d’instructions importantes devant être impérativement respectées.

Ce pictogramme indique la présence de conseils et remarques relatives à l’utilisation spécifiques.

Consignes de sécurité importantes

En cas de dommages consécutifs au non-respect de ce manuel d’utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Chère cliente, cher client, les remarques relatives à la sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu’à la protection de l’appareil. Veuillez lire attentivement les points suivants : Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l’annulation de la certification (CE) et de la garantie. Une chute, même de faible hauteur, risque d’endommager le produit. Installez le produit de manière à ce que l’enregistreur d’images de l’appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel. Cet appareil a été conçu pour une utilisation à l’intérieur et à l’extérieur (IP66). Évitez d’utiliser l’appareil dans les conditions ambiantes défavorables suivantes : froid ou chaleur extrême ; exposition directe aux rayons du soleil ; poussières ou gaz, vapeurs ou solvants inflammables ; fortes vibrations ; champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs. Il est interdit d’installer la caméra sur des surfaces instables. Consignes de sécurité générales : Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux. Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu’ils pourraient avaler. N’introduisez jamais d’objets à travers les ouvertures de l’appareil. Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles. Veuillez respecter les consignes de sécurité et les manuels d’utilisateur des autres appareils raccordés. Avant de mettre l’appareil en service, vérifiez qu’il n’est pas endommagé. En cas de dommages, ne mettez pas l’appareil en service ! Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d’endommager l’appareil et de compromettre votre sécurité (risque d’électrocution).28 Français Consignes de sécurité

1. Alimentation électrique : bloc d’alimentation 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (compris

dans la livraison) N’utilisez cet appareil qu’avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d’électricité. Déconnectez l’appareil du réseau électrique avant toute intervention de maintenance ou d’installation.

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.

Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite par la loi ou réglementée. Préalablement à la mise en service du système, l’utilisateur est tenu de s’assurer que la surveillance a lieu dans le respect des dispositions légales applicables. Avertissements Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d’utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

Ne modifiez pas et ne manipulez pas le câble ni la prise secteur. Ne pliez pas et n’entortillez pas le câble secteur. Pour déconnecter l’appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine en plastique du câble ne puisse pas fondre.

2. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

N’ouvrez jamais le boîtier ou le bloc d’alimentation. N’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

3. Lorsqu’un appareil tombe en panne, déconnectez-le immédiatement du secteur et signalez la

panne à votre revendeur.

Avant d’installer l’appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l’installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui. Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage Veuillez manipuler l’appareil avec la plus grande précaution lorsque vous le retirez de l’emballage.

Cette caméra convient tant au fonctionnement de jour que de nuit. Grâce à l’indice de protection IP66, elle peut être utilisée en extérieur comme en intérieur. La caméra extérieure jour/nuit est équipée d’un enregistreur d’images de haute qualité. Elle fournit des images vidéo en résolution sHD et le signal de sortie est disponible au format HD-TVI. Ceci permet d’utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec des enregistreurs compatibles HD-TVI ou des écrans de surveillance.

2. Étendue de la livraison

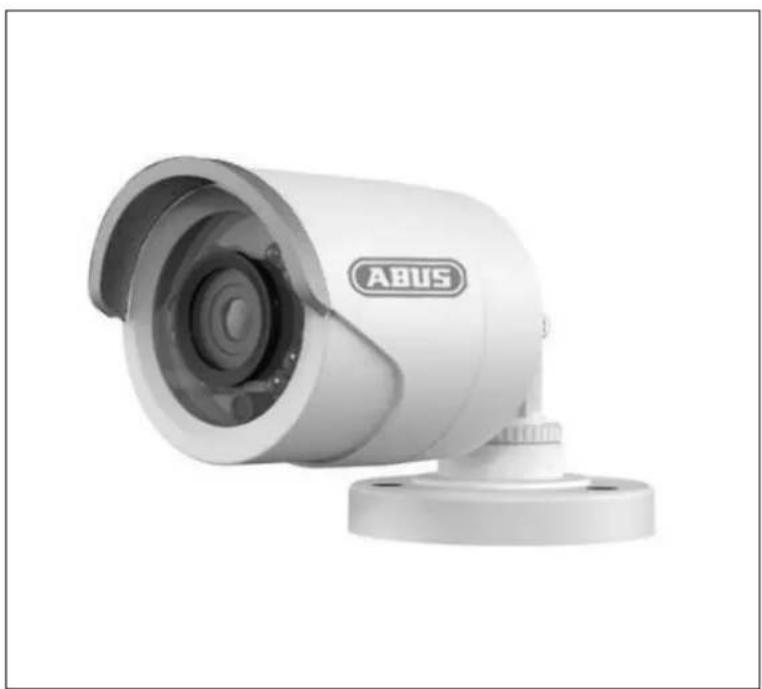

Caméra extérieure analogique HD 720p avec matériel de montage Alimentation électrique avec prises EU, UK et

Câble combiné de 30 m

3. Caractéristiques et fonctions

Haute résolution fidèle aux détails de 1 280 x 720 pixels pour 25 images/seconde Boîtier de caméra robuste, résistant aux intempéries (IP66) Avec 24 LED IR pour une portée nocturne de 10 m env. Élimination des bruits parasites (DNR) pour des images d’une qualité exceptionnelle, même avec peu de lumière Commutation jour/nuit automatique Montage au plafond et encastré possible Avec 1 câble combiné pour vidéo de 30 mètres (signal vidéo + alim. électrique) Installation Plug-and-Play et raccordement aux câbles analogiques existants via la prise BNC31 Français

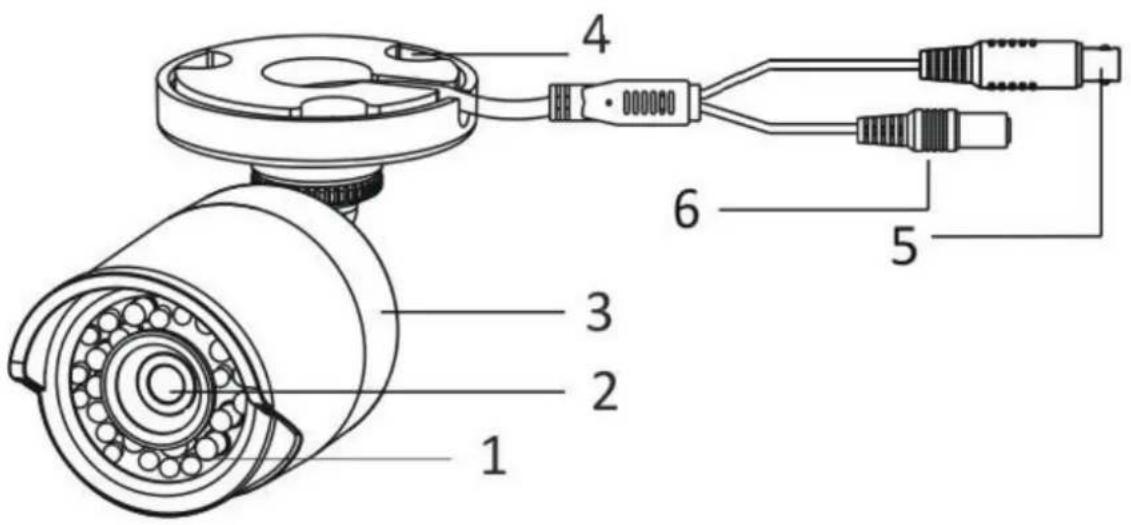

4. Descriptions de la caméra

Boîtier de caméra avec pare-soleil

Sortie vidéo HD-TVI (BNC, inscription "TVI")

Raccordement électrique (5,5 x 2,1 mm, fiche creuse)32 Français

5. Montage / Installation

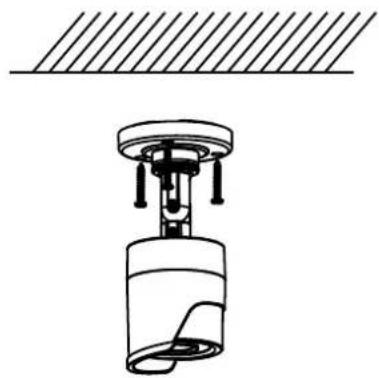

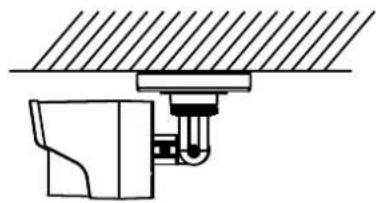

5.1. Montage de la caméra

ATTENTION ! Pendant le montage, la caméra doit être coupée de l’alimentation secteur.

Utilisez des chevilles et des vis adaptées au support pour fixer la caméra. Percez des trous dont la taille convient aux chevilles utilisées. Pour le passage latéral des câbles, une ouverture est prévue dans la plaque de fond du support de caméra.

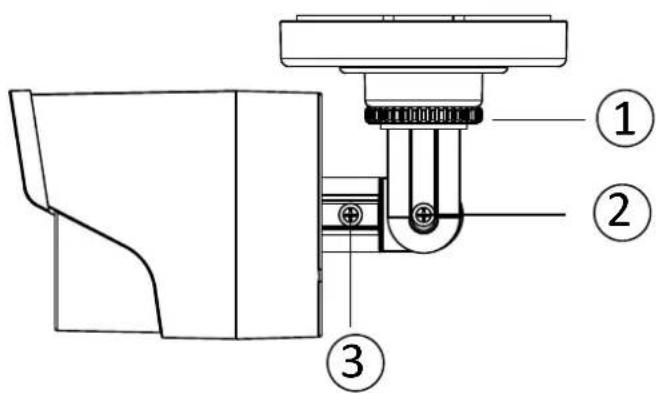

5.2. Orientation de la caméra Desserrez avec précaution les 3 vis de fixation (voir les illustrations : (1), (2), (3)). Puis, orientez la caméra en fonction des besoins.

N’oubliez pas de resserrer ensuite les vis de fixation.

En pivotant la vis de fixation (3), le passage interne des câbles tourne également. C’est pourquoi vous ne devez pas faire tourner la caméra plusieurs fois dans la même direction ! Autrement, les câbles situés à l’intérieur pourraient être endommagés.

Français 5.3. Alimentation électrique

ATTENTION ! Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.

(1) Signal vidéo (BNC) (2) Alimentation électrique 12 V CC (5,5 x 2,1 mm)

Les caméras sont prévues pour une alimentation électrique de 12 V CC. Veuillez tenir compte de la polarité lors du raccordement. Un bloc d’alimentation est prévu pour le raccordement (fiche ronde, 5,5 mm x 2,1 mm). 5.4. Installation du câble vidéo Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur HD-TVI, un câble coaxial de type RG59 à connecteur BNC (mâle) doit être branché au connecteur « TVI ». La longueur du câble jusqu’au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm). Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut avoir des conséquences sur la qualité du signal et de l’image (par ex. formation d’ombre sur les contours).

6. Maintenance et nettoyage

6.1. Maintenance Contrôlez régulièrement la sécurité technique du produit par ex., l’état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire. La sécurité d’utilisation du produit n’est plus garantie si l’appareil présente des dommages visibles ; l’appareil ne fonctionne plus.

Remarque : Le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à l’intérieur de ce produit ne nécessite de maintenance ou de contrôle de votre part. N’ouvrez jamais le produit.

6.2. Nettoyage Nettoyez le produit avec un chiffon propre et sec. En cas d’encrassement plus important, humidifiez légèrement le chiffon avec de l’eau tiède.

Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. N’utilisez pas de produits nettoyants chimiques, car cela risquerait d’endommager la surface du boîtier et de l’écran (décoloration).

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l’élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l’environnement.35 Français

8. Caractéristiques techniques

Numéro du modèle HDCC41500 Dimensions (H x ) 149,5 x 70 mm Raccordements Signal vidéo (BNC), alimentation électrique (CC) Résolution 720p Température de fonctionnement -20 °C à 50 °C Enregistreur d’images 1/3" Progressive Scan CMOS Éléments d’image (effectifs) 1 280 (H) x 720 (V) Taux d’images 25 fps (PAL) / 30 fps (NTSC) Réglage de l’obturateur électronique 1/25 s à 1/50 000 s Compensation de contre-jour Oui Poids 400 g Angle de visée horizontal 76,88° LED IR

Portée IR 10 m Type de caméra Mini Tube Humidité de l’air Max. 90 % Éclairage minimum (couleur) 0,01 lux Éclairage minimum (noir et blanc) 0,01 lux (intégration d’image activée) Éclairage minimum (IR) 0 lux Objectif 3,6 mm, objectif fixe Élimination des bruits parasites

Indice de protection IP66 Alimentation électrique 12 VCC ± 10 % Consommation de courant Max. 300 mA (max. 3,5 W) Commutation jour/nuit Filtre d’arrêt IR électromécanique Système vidéo HD-TVI

La portée IR dépend fortement des conditions ambiantes. Si l’environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l’éclairage, l’image vidéo risque de ne pas être assez claire la nuit. L’image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l’installation de la caméra, assurez-vous qu’aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l’image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l’objet.HDCC41500
