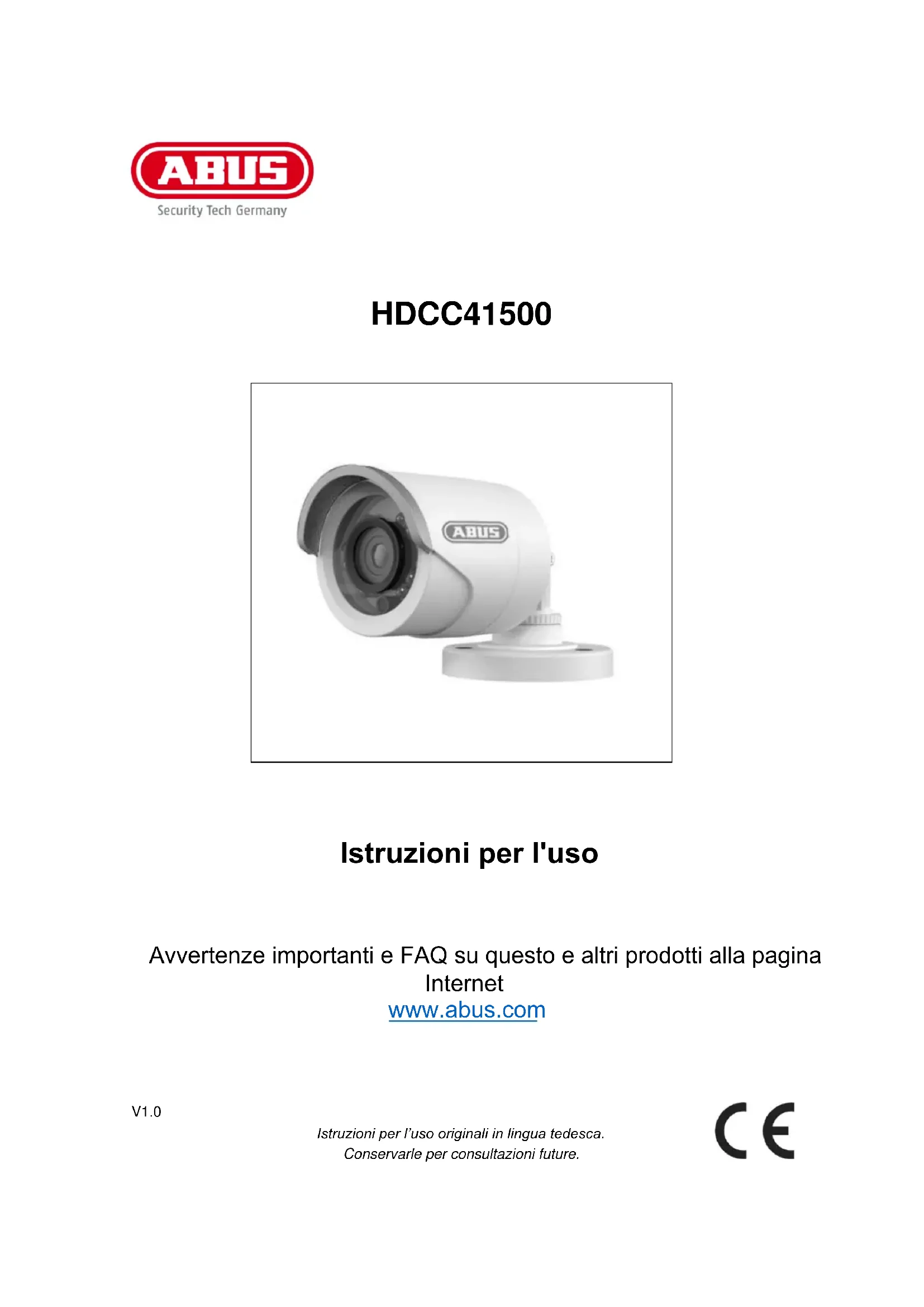

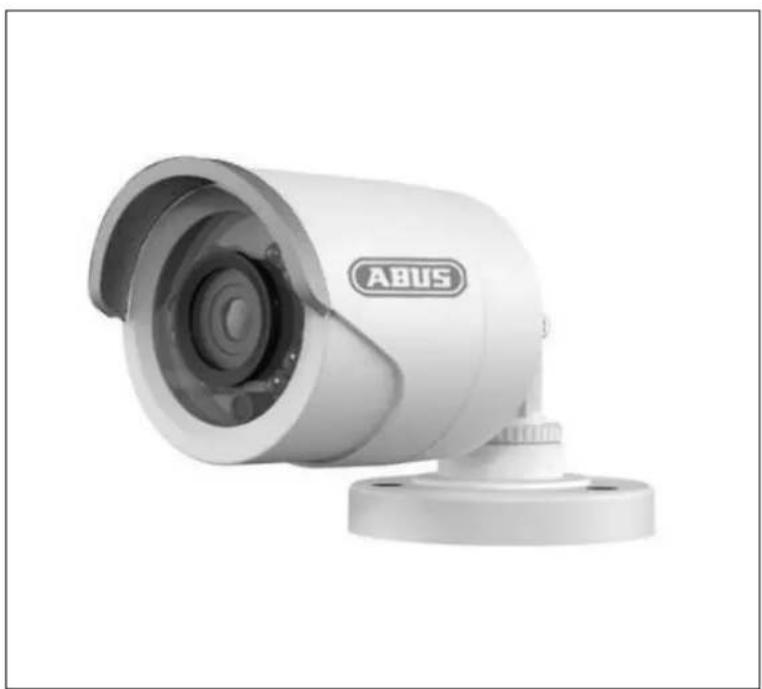

MANUALE UTENTE HDCC41500 ABUS
Istruzioni per l'uso
Avverenze importanti e FAQ su quello e altri prodotti alla ricerca Internet
wwwabus.com
Introduzione
Gentile cliente,
La ringraziamo per aver acquistato quello prodotto.
Questo dispositivo risponde ai requisiti previsti delle vigenti direttive europee. La dichiarazione di conformità può essere richiesta presso:
Al fine di preservare tale stato e garantire un funzionamento sicuro, in qualità di utente, Lei è tenuto a osservare le presenti istruzioni per l'uso.
Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avventenze sull'uso e sulla sicurezza.
Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispetti proprietari. Tutti i diritti riservati.
In caso di dubbi rivolgersi al proprio installmento o rivenditore partner specializzato.
L'archivazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.
Esclusion di responsabilità
Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.
ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualiasi段时间o modifiche al prodotto e alle istruzioni per l'uso除去 previa comunazione.
ABUS Security-Center non è perseguibile né responsable per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contentuto del presente documento.
Spiegazione dei symboli
| Il symbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche. | |
| Il punto esclamativo all'interno di un triangolo rimanda ad avventenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare. | |
| Questo symbolo indica consigli particolari e avventenze sull'uso del dispositivo. |
Avverenze importanti sulla sicurezza
| In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto alla garanzia decade. è esclusa la responsabilità per anni indiretti. | |
| è esclusa la responsabilità per anni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade. |
Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute maanche per proteggere il dispositivo. La invitiamo a leggere attendamente i seguenti punti:
- All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre, se il dispositivo viene smontato, l'omologazione (CE) e la garanzia decadono.
- Il prodotto può danneggiarsianche cadendo da altezze ridotte.
- Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avventenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.
L'apparecchio è concepito per l'utilizzo in ambienti interni ed esterni (IP66).
Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:
-ecessivo freddo o caldo
- esposizione diretta ai raggi solari
- polvere o gas infiammabili, vapori o solventi
forti vibrazioni
- potenti campi magnetici, come in prossimità di macchine o altoparlanti.
- La telecamera non deve essere installata su superfici instabili.
Avvertenze di sicurezza generali:
- Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di plastica, parti in polistrolo ecc. possono rivelarsi giochi pericolosi per i bambini.
- A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
Non introdurre alcun oggetto all'interno dell'apparecchio atraverso le aperture - Utilizzare esclusivamente apparenti/Accessorii indicati dal produttore. Non collegare prodotti incompatibili.
Osservare le avventenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati. - Prima di mettere in funzione il disposativo controllare se sono presenti danni; in tal caso non azionare il disposativo.
Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere il dispositivo e compromettere la sicurezza dell'utente (scossa elettrica).
Avvertenze sulla sicurezza
- Alimentazione elettrica: Alimentatore 100-240 V CA, 50/60 Hz/12 V CC, 1 A (in dotazione) Collegare l'apparecchio escludamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale. Scollegare il dispositivo alla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installmente.
2. Sovraccarico
Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.
3. Sorvegianza
La messa in funzione di impianti per la sorveglianza in determinati Paesi cui quere vietata oppure regolamentata per legge.
Prima della messa in funzione dell'impiano, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.
Avvertenze
Prima della messa in funzione iniziale devono essere osservate tutte le avventenze sulla sicurezza e sull'utilizzo.
- Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avventenze:
Non modificare né manipolare il cavo di rete e la spina di alimentazione.
- Non piegare o torcere il cavo di alimentazione.
- Quando si scollega l'apparecchio alla rete elettrica non tirare il cavo di rete bensi afferrare la spina.
- Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda il rivestimento in plastica.
- Rispettare le seguenti istruzioni. La mancata osservanza cui provocare una scossa elettrica:
Non aprire mai l'alloggiamento o l'alimentatore.
Non inflare oggetti metallici o infiammabili all'interno dell'apparecchio.
- Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una protezione contro le sovratensioni.
- Scollegare immediatamente gli apparenti difettosi alla rete elettrica e informare il proprio rivenditore specializzato.
|  | In caso di installatione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli appearechi siano separati dal circuito di alimentazione e di Bassa tensione. |
|  | In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un technique specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolò non solo per se stessi maanche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente. |
Disimballaggio
Maneggiare l'apparecchio con la massima attenzione nelle si disimballa.
| i | Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risultata danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne. |
#
- Conformità d'uso 85
- Dotazione 85
- Caratteristica e funzioni 85
- Descrizioni della telecamera 86
- Montaggio / installation 87
5.1. Montaggio della telecamera 87
5.2. Allineamento della telecamera 87
5.3. Alimentazione elettrica 88
5.4. Installazione del cavo video 88
- Manutenzione e pulizia 89
6.1. Manutenzione 89
6.2. Pulizia 89
- Smaltimento 89
- Dati tecnici 90
1. Conformità d'uso
La telecamera dome è adatta per la sorveglianza sia diurna che notturna. Grazie alla classe di protezione IP66 può essere utilizzata sua per interni che per esterni. La telecamera per esterni giorno/notte è dotata di un ottimo sensore di immagine, Fornisce immagini video in risoluzione HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizione cavo coassiale per la trasmissione del segnale, che serve per la videosorveglianza unitamente a registratori o monitor che supportano la funzione HD-TVI.
2. Dotazione
Telecamera analogica per esterni HD 720p
Materiali di montaggio incl.
Alimentatore con adattatore UE, AU e UK 12 V CC/1 A
Istruzioni
Cavo combinato da 30m
3. Caratteristiche funzioni
- Risoluzione della telecamera molto dettagliata grazie a 1280 x 720 pixel con 25 immagini al secondo
- Robusta custodia protettiva contro qi agenti atmosferici (IP66)
Con 24 LED IR per una portata di visione notturna sino a ca. 10m - Eliminazione dei rumori di fondo (DNR) per immagini di alta qualitàanche in condizioni di illuminazione scarsa.
- Commutazione giorno/notte automatica
- Possibili montaggio a soffitto e montaggio a parete
- Incl. cavo combinato video 1 x 30 m (segnale video + alimentaz. di tensione)
- Installazione Plug and Play e collegamento tramite presa BNCanche a cavi analogici preesistenti

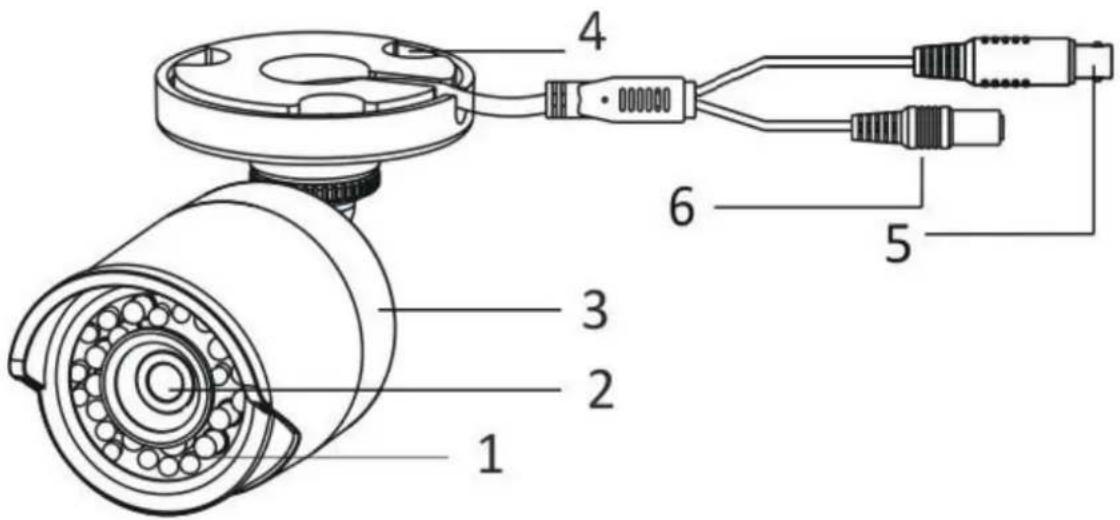

4. Descrizioni della telecamera
| 1 | LED IR |
| 2 | Obiettivo |
| 3 | Alloggiamento telecamera con tettoia parasole |
| 4 | Supporto della telecamera |
| 5 | Uscita video HD-TVI (BNC, dicitura "TVI") |
| 6 | Collegamento elettrico (5,5 x 2,1 mm, spina coassiale) |
5. Montaggio / installment

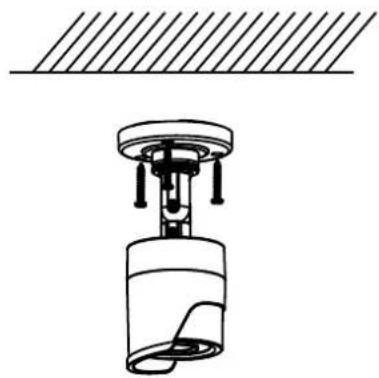

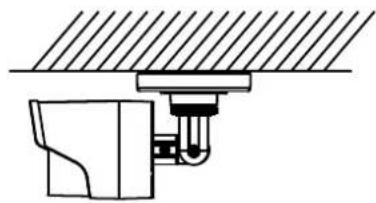

5.1. Montaggio della telecamera
ATTENZIONE!
Durante il montaggio la telecamera deve essere scollegata alla rete elettrica.
Utilizzare tasselli adatti per il fondo e viti di fissaggio della telecamera. Praticare quindi grossi fori per i tasselli utilizzati. Per un eventuale passaggio laterale dei cavi è a disposizione un'apertura laterale sulla piastra di base del supporto della telecamera.

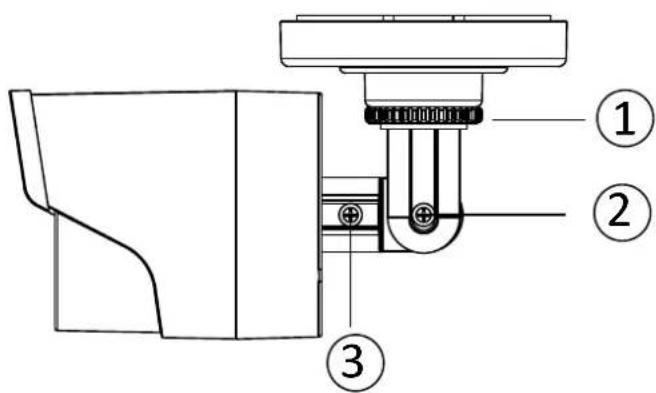

5.2. Allineamento della telecamera
Allentare con cautela le tre viti di fissaggio (vedere immagine: (1), (2), (3)). Allineare la telecamera nella propria sede a seconda delle necessità.
(1)
360^
Orientamento
(2) Inclinazione
90^
(3) Rotazione
360^
| ! | Non dimenticare infine di riavvitare saldamente le viti di fissaggio. |
| ! | Per quanto riguarda la vite di fissaggio (3), nella rotazione viene girataanche la canalina portacavi posta all'interno. Non ruotare quindi ripetutamente la telecamera nella stessa direzione! Altrimenti potrebbe danneggiarsi il cavoippo all'interno. |
5.3. Alimentazione elettrica
| ATTENZIONE! Prima di procedere all'installazione, assicurarsi che la tensione di rete e la tensione nominale della telecamera coincidano. | |
| ① ② | (1) Segnale video (BNC) (2) Alimentazione di tensione 12 V CC (5,5 x 2,1 mm) - - - + |
Le telecomere disponogo di una alimentazione di tensione di 12 V CC. Fare attenzione durante il collegamento alla polarità. Per il collegamento è predisporto un alimentatore a spina (spina tonda, 5,5 mm x 2,1 mm).
5.4. Installazione del cavo video
Per trasmettre il segnale video HD-TVI della telecamera a un registraratore HD-TVI, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 500 m (RG6) o 300 m (RG59).
| i | Per garantire una qualità ottimale della trasmissione del segnale HD-TVI, è necessario che il cavo non sia piegato né schiacciato in alcun punto, né posato in un raggio troppo piccolo (raggio di curvatura min. 6 cm).Se il cavo è danneggiato o si è usurato con il passare del tempo, il segnale o la qualità delle immagini possono risentirne (ad es. possono apparire ombre vicino ai bordi). |
6. Manutenzione e pulizia
6.1. Manutenzione
Verificare regolarmente la sicurezza technique del prodotto, ad esempio la presenza di danni all'alloggiamento.
Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere quello fuori servizio, assicurandosi che non sia accidentalmente rimesso in funzione.
Si deve presumere che non sua più possibile un utilizzo sicuro quando
- l'apparecchio presente dai nelli evidenti,
- l'apparecchio non funziona più
Fare attenuation a quanto segue:
Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; pertanto non aprirlo mai.
6.2. Pulizia
Pulire il prodotto con un panno asciutto e pulito. Per rimuovere la sporcizia più ostinata, il panno cui quere leggermente inumidito con acqua tiepida.
Fare attenuation a non far penetrare liquidi all'interno del dispositivo.
Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello schermo potrebbe venire danneggiata (solorimento).
7. Smaltimento
Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significica che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformmente alle prescrizioni di legge in vigore e separamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigilenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.
8. Dati tecnici
| Numero di modello | HDCC41500 |
| Dimensioni (HxØ) | 149,5 mm x 70 mm |
| Collegamenti | segnale video (BNC), alimentazione di tensione (DC) |
| Risoluzione | 720p |
| Temperatura di esercizio | -20 °C - 50 °C |
| Sensore di imagine | Scansione progressiva 1/3" CMOS |
| Pixel (effettivi) | 1280 (H) x 720 (V) |
| Frame rate | 25 fps (PAL) / 30 fps (NTSC) |
| Regolazione otturatore elettronico | 1/25 s - 1/50.000 s |
| Compensazione del controuce | Si |
| Peso | 400 g |
| Angolo di osservazione orizzontale | 76,88° |
| LED IR | 24 |
| Portata IR | 10 m |
| Tipo di telecamera | Mini Tube |
| Umidità dell'aria | max 90% |
| Illuminazione minima (colore) | 0,01 Lux |
| Illuminazione minima (S/W) | 0,01 Lux (integrazione immagini attiva) |
| Illuminazione minima (IR) | 0 Lux |
| Obiettivo | 3,6 mm, obiettivo fisso |
| Eliminazione dei rumori di fondo | 2D DNR, 3D DNR |
| Tipo di protezione | IP 66 |
| Alimentazione di tensione | 12 V CC ± 10% |
| Currente assorbita | Max 300 mA (max 3,5 W) |
| Commutazione giorno/notte | Filtro IR-Cut elettromeccanico |
| Sistema video | HD-TVI |
La portata IR dipende in gran misura delle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminatione, la luminosità dell'immagine video notturna può essere troppo scarsa. Questo porta come conseguenza una scarsa recuperabilità delle immagini video.
Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immediate vicinanze del Campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposa a quella dell'oggetto.
