| Tipo di prodotto | Telecamera di sorveglianza analogica HD |
| Marca | ABUS |
| Modello | HDCC32561 |
| Risoluzione | 2 MPx (1920 x 1080 pixel) |
| Frequenza fotogrammi | 25 o 30 fotogrammi al secondo |
| Formati video | TVI, CVI, AHD, CVBS (commutabile) |
| Visione notturna | Sì, con LED IR e modalità SMART IR |
| Alimentazione | Adattatore di rete (non fornito), connettore cilindrico 5,5 x 2,1 mm, tipicamente 12 V CC |
| Cavo incluso | Cavo combinato da 30 m con BNC e alimentazione |
| Materiale di montaggio | Dimostrativo di foratura, viti, tasselli |
| Impostazioni esposizione | Auto, BLC, HLC, WDR, AGC, otturatore lento |
| Bilanciamento del bianco | ATW o manuale |
| Funzioni avanzate | Rilevamento di movimento, mascheramento di zone private (sui modelli 5MPx) |
| Manutenzione | Pulire con un panno morbido umido; evitare solventi |
| Sicurezza | Scollegare prima della manutenzione; non aprire l'alloggiamento sotto tensione |
| Conformità | CE, CEM 2014/30/UE, RoHS 2011/65/UE |
Domande frequenti - HDCC32561 ABUS
Domande degli utenti su HDCC32561 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telecamera di sorveglianza in formato PDF gratuitamente! Trova il tuo manuale HDCC32561 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HDCC32561 del marchio ABUS.
MANUALE UTENTE HDCC32561 ABUS
La ringraziamo per aver acquistato questo prodotto.
Con la presente ABUS Security-Center dichiara che le telecamere sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:
Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.
In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato oppure contattare il nostro servizio clienti:
Recapito postale: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Germania
E-mail: support@abus-sc.com
Tel.: +49 8207 959 90 888
Orari assistenza telefonica: lun-gio: 08-17; ven: 08-14
L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.
Esclusione di responsabilità
Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.
ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.
ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.
Spiegazione dei simboli
 | Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche. |
 | Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare. |
 | Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo. |
Elenchi
| 11. ...12. ... | Elenchi con sequenza stabilita nel testo o avvertenza. |
| ... ... | Elenchi senza sequenza stabilita nel testo o avvertenza. |
Conformità d'uso
Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altro impiego è considerato non conforme!
Avvertenze importanti sulla sicurezza
Informazioni generali
Prima di utilizzare l'apparecchio per la prima volta, leggere attentamente le seguenti istruzioni e rispettare tutte le awertenze, anche se si ha già familiarità con l'uso di apparecchi elettronici.
 | In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti. |
 | È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade. |
Conservare accuratamente il presente manuale per consultazioni future.
Se l'apparecchio viene venduto o ceduto a terzi, consegnare anche le presenti istruzioni per l'uso.
Le seguenti awertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:
Alimentazione elettrica
- Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
- Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.
- L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimosso.
- Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina di alimentazione dalla presa di corrente.
- Per evitare il pericolo di incendio, estrarre la spina di alimentazione dalla presa di corrente se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo.
Sovraccarico/sovratensione
- In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio dalla rete elettrica oppure collegarlo a un gruppo di continuità.
- Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.
Cavi
- Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
- Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
- Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
- Non annodare mai un cavo e non collegarlo mai ad altri cavi.
- Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
- Un cavo di alimentazione danneggiato può causare un incendio o una scarica elettrica. Eseguire controlli regolari sul cavo di alimentazione.
- Non modificare né manipolare il cavo di rete e la spina di alimentazione.
- Non utilizzare adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.
Bambini
Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono diventare mortali.
- Anche gli imballaggi devono essere tenuti lontano dalla portata dei bambini. Rischio di soffocamento!
Il presente apparecchio non è destinato a essere usato da bambini. In caso d'impiego errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es. agli occhi).
Sorveglianza
- La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata oppure regolamentata per legge.
- Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.
Luogo di installazione/ambiente di esercizio
Non appoggiare oggetti pesanti sull'apparecchio.
L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio.
Accertarsi sempre che:
- sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un letto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distanza di almeno 10 cm);
- sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
- gli apparecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale;
- l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
- non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
- gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gocce d'acqua e liquidi aggressivi;
- l'apparecchio non venga attivato vicino all'acqua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio);
- nell'apparecchio non penetrino corpi estranei;
- l'apparecchio non venga mai esposto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuiti;
- l'apparecchio non sia soggetto a scosse e/o vibrazioni eccessive.
Disimballaggio
Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.
Gli imballaggi e i rispettivi accessori sono materiali riciclabili e devono quindi essere smaltiti di conseguenza.
Si consiglia quanto segue:
Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli appositi contenitori.
Se tali recipienti non fossero ancora disponibili nelle vicinanze della propria abitazione, smaltire questi materiali come rifiuti domestici.
Avvertenza
Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.
Messa in funzione
- Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.
 | AvvertenzaIn caso di installazione all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione. |
 | AvvertenzaInterventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente. |
Manutenzione e cura
È necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esposto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.
Manutenzione
- Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina dalla presa di corrente. In questi casi, non continuare a utilizzare l'apparecchio senza far prima eseguire un controllo a un tecnico.
- Fare eseguire i lavori di manutenzione esclusivamente a personale tecnico qualificato.
- Non aprire l'alloggiamento dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamento è aperto sussiste il pericolo di morte in seguito a scarica elettrica, aprire l'alloggiamento solo se il dispositivo è scollegato dalla corrente.
Per alcuni apparecchi è necessario e consentito aprire l'alloggiamento per svolgere le seguenti azioni:
• Montaggio dell'apparecchio - Inserimento di un supporto di memoria (scheda SD o disco rigido)
- Accesso a funzioni importanti (tasto di reset o tasto WPS)
Pulizia
- Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
- Non utilizzare detergenti, alcool, diluenti e simili, né le seguenti sostanze: acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
- Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.
L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione o pulizia, scollegare l'apparecchio dalla rete elettrica.
Contenuto
- Dotazione ....73
- Descrizione dell'hardware 74
2.1. HDCC32561 / HDCC35560 74
2.2. HDCC42561 / HDCC45560 74
- Montaggio / installazione....75
3.1. HDCC32561 / HDCC35560 75
3.2. HDCC42561 / HDCC45560 76
3.3. Installazione del cavo video....76
3.4. Passa al formato analogico ....76
3.5. HDCC35560 / HDCC45560 Risoluzione 5 MPx .....77
- Menu OSD....77
1. Dotazione
HDCC32561
■ Videocamera HD analogica 2 MPx
- Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
■ Istruzioni
HDCC35560
■ Videocamera HD analogica 2 MPx
■ Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
■ Istruzioni
HDCC42561
■ Videocamera HD analogica 2 MPx
- Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
■ Istruzioni
HDCC45560
■ Videocamera HD analogica 2 MPx
■ Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
■ Istruzioni
2. Descrizione dell'hardware
2.1. HDCC32561 / HDCC35560
| 1 | Piastra di base della telecamera | 2 | Piastra di bloccaggio |
| 3 | Cappuccio della telecamera | 4 | Telecamera |
| 5 | DeviatorePer cambiare formato analogico (TVI / CVI / AHD / CVBS) | 6 | Collegamento elettrico(5,5 x 2,1 mm, spina coassiale) |
| 7 | Uscita video BNC (TVI / CVI / AHD / CVBS) | ||
2.2. HDCC42561 / HDCC45560
| 1 | Supporto a parete per la telecamera | 2 | Telecamera |
| 3 | Obiettivo | 4 | DeviatorePer cambiare formato analogico (TVI / CVI / AHD / CVBS) |
| 5 | Collegamento elettrico(5,5 x 2,1 mm, spina coassiale) | 6 | Uscita video BNC (TVI / CVI / AHD / CVBS) |
3. Montaggio / installazione
ATTENZIONE!
Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.
3.1. HDCC32561 / HDCC35560
Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Svitare le viti della piastra di bloccaggio Utilizzare i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.
Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piastra di base della telecamera per poter riposizionare nuovamente la telecamera.
Riposizionare nuovamente la telecamera con cappuccio sulla piastra di base e fissarla con piastra di bloccaggio e viti.
Orientamento:
Allentare leggermente le viti sulla piastra di fissaggio e orientare la telecamera.
- Orientamento: 0–360°
- Inclinazione: 0–75°
- Rotazione: 0–360°
3.2. HDCC42561 / HDCC45560
| 1 | Viti per il fissaggio | 2 | Viti per l'orientamento |
Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.
Utilizzare i tasselli e le viti in dotazione per fissare la telecamera.

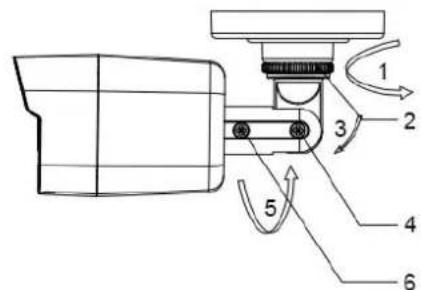

Orientamento:
Svitare l'anello e le viti di fissaggio per orientare la telecamera nella direzione desiderata.
- Orientamento: 0–360°
- Anello di fissaggio per orientamento
- Inclinazione: 0–180°
- Vite di fissaggio per inclinazione
- Rotazione: 0–360°
- Vite di fissaggio per rotazione
3.3. Installazione del cavo video
Per permettere la trasmissione del segnale video della videocamera a un registratore analogico, utilizzare un cavo coassiale con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 800 m (2 MPx) o 300 m (5 MPx).
Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verifichino disturbi alla trasmissione delle immagini della telecamera. Impostazione consigliata:
utilizzare il filtro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.
3.4. Passa al formato analogico
Alla fornitura, le telecamere sono impostate sul formato analogico "TVI". Per cambiare il formato, svitare il coperchio del deviatore e tenere premuto il pulsante per 5 secondi. I formati analogici vengono cambiati in una sequenza fissa:
TVI->CVI->AHD->CVBS
3.5. HDCC35560 / HDCC45560 Risoluzione 5 MPx
Alla fornitura, le telecamere da 5 MPx HDCC35560 e HDCC45560 sono impostate su una risoluzione bassa (4 MPx). Questo consente da una parte di avere un frame rate maggiore (30 immagini al secondo invece di 20 al secondo), dall'altra di mantenere i formati comuni (4 MPx in formato 16:9, 5MPx in formato 4:3), affinché sui comuni monitor non compaiano le bande nere a causa del formato 4:3). È possibile impostare la risoluzione nel menu OSD della telecamera (vedere sotto).
Il registratore analogico ibrido TVVR33600 supporta risoluzioni fino a 4 MPx (formato TVI). Nel caso delle telecamere da 5 MPx HDCC35560 e HDCC45560 che utilizzano questo registratore, la risoluzione non può essere aumentata a 5 MPx. Se la risoluzione fosse impostata su 5 MPx, questa viene automaticamente ridotta a 4 MPx.
4. Menu OSD
Il menu su schermo (OSD, On-Screen-Display) di questa telecamera può essere aperto soltanto con dispositivi con funzioni di comando (registratore, dispositivo di comando). Per aprire il menu OSD utilizzare l'opzione "Iris+" oppure accedere al preset 95. Per la gestione utilizzare i tasti freccia PTZ del dispositivo e l'opzione "Iris+" per aprire e confermare.
Il menu OSD è disponibile solo in inglese. Utilizzare per orientamento la descrizione dei punti qui sotto.
L'opzione "Iris+" può variare a seconda del dispositivo
MAIN MENU (Menu principale)
Guida al menu generale
BACK Torna indietro di un livello nel menu
EXIT Esce dal menu principale senza salvare le modifiche
EXIT & SAVE Esce dal menu principale e salva tutte le modifiche
VIDEO FORMAT Seleziona il formato video
- 2 MPx con 25 o 30 immagini al secondo
• HDCC35560 / HDCC45560:
- 2 MPx con 25 o 30 immagini al secondo
o 4 MPx con 25 o 30 immagini al secondo
- 5 MPx con 20 immagini al secondo
EXPOSURE MODE (modalità esposizione)
EXPOSURE MODE Imposta il modulo esposizione
• GLOBAL Automatico
• BLC Compensazione del controluce
• HLC Compensazione della luminosità
• WDR Wide Dynamic Range
AGC Controllo automatico del guadagno
- OFF Spento
- LOW Basso
- MIDDLE Medio
- HIGH Alto
SLOW Shutter Tempo di esposizione
• OFF Tempo di esposizione standard
• X2 - x16 Tempo di esposizione aumentato
Day Night (Impostazioni giorno/notte)
MODE Impostazione della modalità
- AUTO Automatico
• COLOR L'immagine è sempre a colori
• BW L'immagine è sempre in bianco e nero
IR LIGHT Attivare o disattivare la luce IR
SMART IR Impostazione della modalità
• MODE 1 Sicurezza per ambienti interni/esterni
• MODE 2 Per gli interni
• MODE 3 Per gli esterni
LEVEL Seleziona il Livello IR
D->N THRESHOLD Valore di soglia da giorno a notte
- Tanto minore è il valore, tanto più tardi cambierà la modalità Giorno/Notte
- Tanto maggiore è il valore, tanto più tardi cambierà la modalità Giorno/Notte
N->D THRESHOLD Valore soglia da giorno a notte (vedere sopra)
VIDEO SETTING (Impostazioni video)
IMAGE MODE Selezione modalità schermo
• STD Impostazione standard
• HIGH-SAT Saturazione elevata
WHITE BALANCE Apre le impostazioni bilanciamento del bianco
LUMINOSITÀ Imposta la luminosità
CONTRASTO Imposta il contrasto
SHARPNESS Imposta la nitidezza
SATURAZIONE Imposta la saturazione
3DNR Imposta l'eliminazione dinamica dei rumori di fondo
MIRROR Capovolge l'immagine telecamera
- DEFAULT Normale
• H Orizzontale
• V Verticale
• HV Orizzontale e verticale
WB (Impostazioni compensazione del bianco)
MODE Impostazione della modalità
- ATW Automatico
• MANUALE Impostazione manuale
RGAIN Imposta la saturazione del rosso
BGAIN Imposta la saturazione del blu
FUNZIONI (Impostazioni delle funzioni) – Solo per HDCC35560 / HDCC45560
MOTION DET Apre rilevamento del movimento
PRIVACY Apre mascheratura delle zone private
PRIVACY/MOTION (Mascheratura delle zone private/rilevamento del movimento)
MODE Attiva/disattiva mascheratura delle zone private/rilevamento del movimento
AREA x Elabora la zona
• DISPLAY Attiva/disattiva gli avvisi
• X POSITION Imposta la posizione dell'asse X
• Y POSITION Imposta la posizione dell'asse Y
• WIDTH Imposta larghezza
• HEIGHT Imposta l'altezza
- RETURN Esce dal menu
SENSITIVITY Imposta la sensibilità
COLOR Imposta il colore
TRANSPARENCY Attiva/disattiva la trasparenza
RETURN Voce del menu per uscire
FACTORY DEFAULT Imposta la telecamera sulle impostazioni di fabbrica
Wprowadzenie
Szanowna Klientko, Szanowny Kliencie!
- Esclusione di responsabilità
- Conformità d'uso
- Avvertenze importanti sulla sicurezza
- Informazioni generali
- Alimentazione elettrica
- Sovraccarico/sovratensione
- Cavi
- Bambini
- Sorveglianza
- Luogo di installazione/ambiente di esercizio
- Accertarsi sempre che:
- Disimballaggio
- Avvertenza
- Messa in funzione
- Manutenzione e cura
- Manutenzione
- Pulizia
- Contenuto
- Dotazione
- HDCC32561
- HDCC35560
- HDCC42561
- HDCC45560
- Descrizione dell'hardware
- HDCC32561 / HDCC35560
- HDCC42561 / HDCC45560
- Montaggio / installazione
- ATTENZIONE!
- HDCC32561 / HDCC35560
- Orientamento:
- HDCC42561 / HDCC45560
- Installazione del cavo video
- Passa al formato analogico
- HDCC35560 / HDCC45560 Risoluzione 5 MPx
- Menu OSD
- MAIN MENU (Menu principale)
- EXPOSURE MODE (modalità esposizione)
- Day Night (Impostazioni giorno/notte)
- VIDEO SETTING (Impostazioni video)
- WB (Impostazioni compensazione del bianco)
- FUNZIONI (Impostazioni delle funzioni) – Solo per HDCC35560 / HDCC45560
- PRIVACY/MOTION (Mascheratura delle zone private/rilevamento del movimento)
- Wprowadzenie
Marca : ABUS
Modello : HDCC32561
Categoria : Telecamera di sorveglianza
