Produkttyp	Analoge HD-Überwachungskamera
Marke	ABUS
Modell	HDCC32561
Auflösung	2 MP (1920 x 1080 Pixel)
Bildrate	25 oder 30 Bilder pro Sekunde
Videoformate	TVI, CVI, AHD, CVBS (umschaltbar)
Nachtsicht	Ja, mit IR-LED und SMART-IR-Modi
Stromversorgung	Netzteil (nicht im Lieferumfang), Hohlstecker 5,5 x 2,1 mm, typischerweise 12 V DC
Inklusive Kabel	Kombikabel 30 m mit BNC und Stromversorgung
Montagematerial	Bohrmagazin, Schrauben, Dübel
Belichtungseinstellungen	Auto, BLC, HLC, WDR, AGC, Langzeitbelichtung
Weißabgleich	ATW oder manuell
Erweiterte Funktionen	Bewegungserkennung, Privatzonenmaskierung (bei 5-MP-Modellen)
Pflege	Mit einem weichen, feuchten Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Vor Wartung vom Netz trennen; Gehäuse nicht unter Spannung öffnen
Konformität	CE, EMV 2014/30/EU, RoHS 2011/65/EU

Häufig gestellte Fragen - HDCC32561 ABUS

Wie ändere ich das analoge Format der Kamera HDCC32561?

Schrauben Sie die Abdeckung des Schalters ab und halten Sie die Taste 5 Sekunden lang gedrückt. Das Format wechselt in der festen Reihenfolge: TVI -> CVI -> AHD -> CVBS.

Wie greife ich auf das OSD-Menü der Kamera zu?

Das OSD-Menü ist nur über einen Rekorder oder eine Steuertastatur zugänglich. Verwenden Sie die Option Iris+ oder wählen Sie die Voreinstellung 95, um das Menü zu öffnen. Verwenden Sie die PTZ-Pfeiltasten zur Navigation.

Was ist die maximale Koaxialkabellänge für eine 2-MP-Kamera?

Die maximale Koaxialkabellänge zwischen Kamera und Rekorder beträgt 800 Meter für 2-MP-Modelle und 300 Meter für 5-MP-Modelle.

Wie stelle ich die Auflösung bei den Modellen HDCC35560/45560 ein?

Rufen Sie das OSD-Menü auf, gehen Sie zu VIDEO FORMAT und wählen Sie die gewünschte Auflösung: 2 MP, 4 MP (25/30 fps) oder 5 MP (20 fps). Standardmäßig ist die Auflösung für eine bessere Kompatibilität auf 4 MP eingestellt.

Was tun, wenn das Bild zu dunkel oder überbelichtet ist?

Gehen Sie im OSD-Menü zu EXPOSURE und passen Sie den Belichtungsmodus an: BLC für Gegenlichtkompensation, HLC für Überstrahlungen oder WDR für großen Dynamikumfang. Sie können auch AGC und Langzeitbelichtung einstellen.

Wie aktiviere ich die Nachtsicht?

Die Nachtsicht ist im Modus AUTO im Menü DAY NIGHT automatisch. Sie können auch den Modus BW (Schwarzweiß) oder COLOR (Farbe) erzwingen. Aktivieren Sie das IR-Licht und wählen Sie den passenden SMART-IR-Modus (Innen/Außen).

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse zu reinigen. Verwenden Sie keine Lösungsmittel, Alkohol, Verdünner oder Scheuermittel. Trennen Sie das Gerät zuerst vom Netz.

Was tun bei Fehlfunktion (Rauch, ungewöhnliches Geräusch)?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Verwenden Sie das Gerät nicht weiter, bis ein Fachmann eine Überprüfung durchgeführt hat. Kontaktieren Sie den ABUS-Kundendienst.

Kann ich die Kamera HDCC32561 im Freien verwenden?

Die Anleitung gibt an, dass die Kameras über SMART-IR-Modi für Innen- und Außenbereich verfügen. Die Schutzart ist jedoch nicht angegeben. Stellen Sie sicher, dass die Installation bei Verwendung im Freien vor direkter Witterung geschützt ist.

Wie stelle ich die Werkseinstellungen wieder her?

Gehen Sie im OSD-Menü zu FACTORY DEFAULT und bestätigen Sie, um die Werkseinstellungen wiederherzustellen. Die Kamera wird mit den Standardeinstellungen neu gestartet.

BEDIENUNGSANLEITUNG HDCC32561 ABUS

HDCC32561 / HDCC42561

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite

www.abus.com

Version 1.0

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir bedanken uns für den Kauf dieses Produkts.

Hiermit erklärt ABUS Security-Center, dass die Kameras die Anforderungen der folgenden EU-Richtlinien erfüllen: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar:

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bei Fragen wenden Sie sich an Ihren Fachhandelspartner oder kontaktieren Sie unseren Kundenservice:

Post: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Deutschland

E-Mail: [e-mail]

Tel: [phone]

Öffnungszeiten Hotline: Mo-Do: 08 - 17 Uhr; Fr: 08 – 14 Uhr

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Aufzählungen

1. ...2. ...	Aufzählungen mit festgelegter Reihenfolge im Text bzw. Warnhinweis.
... ...	Aufzählungen ohne festgelegter Reihenfolge im Text bzw. Warnhinweis.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Wichtige Sicherheitshinweise

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen
• Das Gerät wird nur vollständig vom Stromnetz getrennt, wenn das Netzteil entfernt wird.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden.
• Um Brandgefahr auszuschließen, sollte der Netzstecker des Gerätes grundsätzlich von der Netzsteckdose getrennt werden, wenn das Gerät längere Zeit nicht gebraucht wird.

Überlastung / Überspannung

• Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz oder schließen Sie das Gerät an eine USV an.
• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.
• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.
• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom und Netzkabeln vor.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät gehört nicht in Kinderhände. Fedemde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Überwachung

• Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz verboten, bzw. reglementiert sein.
• Der Betreiber hat vor Inbetriebnahme der Anlage sicherzustellen, dass sich die Überwachung innerhalb der rechtlichen Rahmenbedingungen befindet.

Aufstellort / Betriebsumgebung

Stellen Sie keine schweren Gegenstände auf das Gerät.

Das Gerät ist nur für den Betrieb in Räumen mit entsprechender Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Für eine genaue Angabe prüfen Sie die technischen Daten der einzelnen Geräte.

Achten Sie darauf, dass

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);
• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf Geräte für den Innenbereich trifft;
• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;
• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;
• der Kontakt mit Spritz- und Tropfwasser auf Geräte für den Innenbereich und aggressiven Flüssigkeiten vermieden wird,
• das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);
• keine Fremdkörper eindringen;
• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;
• das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Warnung

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inbetriebnahme

- Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweise beachten!

	WarnungVergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass all Geräte vom Netz und Niederspannungsstromkreis getrennt sind!
	WarnungUnsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

Wartung

• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs, wenn dies nicht gefordert ist. Da bei geöffnetem Gehäuse stets Lebensgefahr durch einen elektrischen Schlag besteht, öffnen Sie das Gehäuse nur, wenn das Gerät spannungslos ist.
  Bei manchen Geräten ist das Öffnen des Gerätes unabdingbar und erlaubt für folgende Anwendungen:

• Montage des Gerätes
- Einlegen eines Speichermediums (SD-Karte oder Festplatte)
- Zugriff auf wesentliche Funktionen (Reset-Taste oder WPS-Taste)

Reinigung

• Das Gehäuse des Gerätes nur mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden und keine der folgenden Substanzen verwenden:
  Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Das Gerät arbeitet mit gefährlicher Spannung. Trennen Sie das Gerät für Wartungsarbeiten oder Reinigung vom Netz!

Inhalt

1. Lieferumfang 8
2. Beschreibung der Hardware 9

2.1. HDCC32561 / HDCC35560 9
2.2. HDCC42561 / HDCC45560 9

3.1. HDCC32561 / HDCC35560....10
3.2. HDCC42561 / HDCC45560 11
3.3. Anbringung des Video Kabels ......11
3.4. Analoges Format wechseln 11
3.5. HDCC35560 / HDCC45560 5MPx Auflösung....12

1. OSD Menü....12

1. Lieferumfang

HDCC32561

• Analog HD 2MPx Kamera
- Bohrschablone
• 30m Kombikabel
- Montagematerial
- Anleitung

HDCC35560

• Analog HD 2MPx Kamera
- Bohrschablone
• 30m Kombikabel
- Montagematerial
- Anleitung

HDCC42561

• Analog HD 2MPx Kamera
- Bohrschablone
• 30m Kombikabel
- Montagematerial
- Anleitung

HDCC45560

• Analog HD 2MPx Kamera
- Bohrschablone
- 30m Kombikabel
- Montagematerial
- Anleitung

2. Beschreibung der Hardware

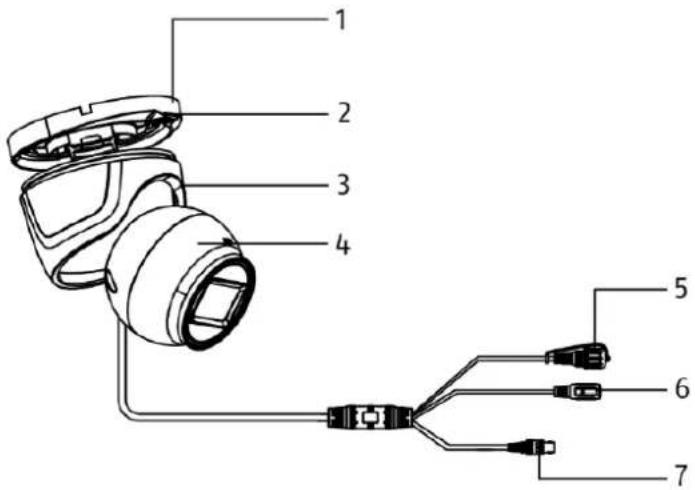

2.1. HDCC32561 / HDCC35560

1	Kamera-Bodenplatte	2	Arretierungsplatte
3	Kamera-Kappe	4	Kamera
5	WechselschalterZum Wechsel zwischen den analogenFormaten (TVI / CVI / AHD / CVBS)	6	Spannungsanschluss(5,5x2,1mm, Hohlstecker)
7	BNC-Videoausgang (TVI / CVI / AHD /CVBS)

2.2. HDCC42561 / HDCC45560

1	Kamera-Wandhalterung	2	Kamera
3	Objektiv	4	WechselschalterZum Wechsel zwischen den analogenFormaten (TVI / CVI / AHD / CVBS)
5	Spannungsanschluss(5,5x2,1mm, Hohlstecker)	6	BNC-Videoausgang (TVI / CVI / AHD /CVBS)

3. Montage / Installation

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

3.1. HDCC32561 / HDCC35560

Kleben Sie die beiliegende Bohrschablone an den gewünschten Installationsort der Kamera. Lösen Sie die Schraube der Arretierungsplatte. Verwenden Sie die beiliegenden Dübel und Schrauben, um die Kamera-Bodenplatte zu befestigen.

Falls die Kabelverlegung seitlich erfolgen soll, befestigen Sie die Kamera-Bodenplatte nicht vollständig, um den Kabelstrang der Kamera noch verlegen zu können.

Heben Sie die Kamera mit Kamera-Kappe nun wieder an die Kamera-Bodenplatte heran und arreiteren Sie diese mit der Arretierungsplatte und der Schraube.

Ausrichtung

Lösen Sie die Schraube der Arretierungsplatte ein wenig, um die Kamera auszurichten.

1. Schwenken: 0-360°
2. Neigen: 0-75°
3. Rotieren: 0-360°

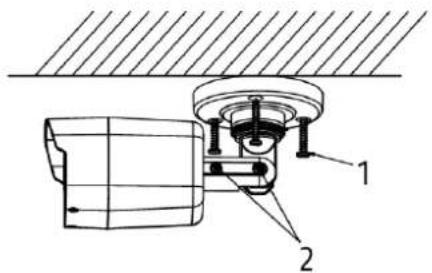

3.2. HDCC42561 / HDCC45560

1

Schrauben zur Befestigung

2

Schrauben zur Ausrichtung

Kleben Sie die beiliegende Bohrschablone an den gewünschten Installationsort der Kamera. Bohren Sie die benötigten Löcher.

Verwenden Sie die beiliegenden Dübel und Schrauben, um die Kamera zu befestigen.

Ausrichtung

Lösen Sie den Fixier-Ring bzw. die Fixier Schrauben, um die Kamera in die jeweilige Richtung auszurichten.

1. Schwenken: 0-360°
2. Fixier-Ring für Schwenken
3. Neigen: 0-180°
4. Fixier-Schraube für Neigen
5. Rotation: 0-360°
6. Fixier-Schraube für Rotation

3.3. Anbringung des Video Kabels

Um das Videosignal der Kamera an einen analogen Rekorder zu übertragen, muss ein Koaxialkabel mit BNC-Stecker (male, männlich) verwendet werden. Die Kabellängen bis zum nächsten Gerät darf 800 Meter (2MPx) bzw. 300 Meter (5MPx) nicht übersteigen.

Bitte beachten Sie, dass es bei dem Verlegen der Kabel neben Stromleitungen oder sonstigen leitenden Materialien dazu kommen kann, dass die Bildübertragung der Kamera gestört werden kann.

Empfehlung:

Verwendung von Entstör Filter TVAC25220 oder TVAC25210, um die Störungen zu minimieren.

3.4. Analoges Format wechseln

Im Auslieferungszustand ist bei den Kameras das Analoge Format „TVI“ voreingestellt. Um das Format zu wechseln, schrauben Sie den Deckel des Wechselschalters ab und drücken und halten Sie den Knopf für 5 Sekunden. Die analogen Formate werden in einer fixen Reihenfolge gewechselt:

TVI->CVI->AHD->CVBS

3.5. HDCC35560 / HDCC45560 5MPx Auflösung

Im Auslieferungszustand ist bei den 5MPx Kameras HDCC35560 und HDCC45560 eine niederige Auflösung (4MPx) eingestellt. Dies dient zum einen einer höheren Bildrate (30 Bilder pro Sekunde statt 20 Bilder pro Sekunde), zum anderen um das handelsübliche Format einzuhalten (4MPx im 16:9 Format, 5MPx im 4:3 Format), damit auf handelsüblichen Monitoren keine schwarze Balken wegen dem unpassenden 4:3 Format entstehen. Sie können die Auflösung im OSD Menü der Kamera (siehe unten) einstellen.

Der Analog Hybrid Rekorder TVVR33600 unterstützt Auflösungen bis zu 4MPx (TVI-Format). Sollten Sie die 5MPx Kamera HDCC35560 und HDCC45560 mit diesem Rekorder betreiben, kann die Auflösung nicht auf 5MPx erhöht werden. Sollte vorab die Auflösung bereits auf 5MPx eingestellt worden sein, wird die Auflösung automatisch auf 4MPx reduziert.

4. OSD Menü

Das Bildschimmenü (OSD, On-Screen-Display) dieser Kamera kann nur über Geräte mit Steuerungsmöglichkeiten (Rekorder, Bedienteil) geöffnet werden. Zum Öffnen des OSD Menü verwenden Sie entweder die Option „Iris+“ oder rufen Sie das Preset 95 auf. Zur Steuerung verwenden Sie die PTZ-Pfeiltasten ihres Gerätes und die Option „Iris+“ zum Öffnen und Bestätigen.

Das OSD Menü ist nur in Englischer Sprache verfügbar. Verwenden Sie zur Orientierung die Beschreibung der Punkte weiter unten.

Die Option „Iris+“ kann sich von Gerät zu Gerät unterscheiden

MAIN MENU (Hauptmenü)

Allgemeine Menührung

BACK

Eine Menüschritt zurück

EXIT

Hauptmenü verlassen ohne Änderungen zu speichern

EXIT & SAVE

Hauptmenü verlassen und alle Änderungen speichern

VIDEO FORMAT

Videoformat wählen

• HDCC32561 / HDCC42561:

- 2MPx mit 25 oder 30 Bilder pro Sekunde

• HDCC35560 / HDCC45560:

• 2MPx mit 25 oder 30 Bilder pro Sekunde
• 4MPx mit 25 oder 30 Bilder pro Sekunde
• 5MPx mit 20 Bilder pro Sekunde

EXPOSURE (Belichtungseinstellungen)

EXPOSURE MODE Belichtungsmodus einstellen

• GLOBAL Automatisch
• BLC Gegenlichtkompensation
• HLC Highlightkompensation
• WDR Wide Dynamic Range

AGC Automatische Verstärkungsregelung

• OFF Aus
• LOW Niedrig
• MIDDLE Mittel
• HIGH Hoch

SLOW Shutter Verschlusszeit

• OFF Standard Verschlusszeit
• X2 – x16 Erhöhte Verschlusszeit

DAY NIGHT (Tag/Nachteinstellungen)

MODE Modus einstellen

• AUTO Automatisch
  • COLOR Bild ist immer in Farbe
  • BW Bild ist immer in Schwarz/Weiß

IR LIGHT IR Licht aktivieren oder deaktivieren

SMART IR Smart IR Modus einstellen

• MODE 1 Für Innen/Außen
- MODE 2 Für Innen
• MODE 3 Für Außen

LEVEL IR Level auswählen

D->N THRESHOLD Tag zu Nacht Schwellwert

• Je niedriger der Wert desto früher wechselt der Tag/Nacht Modus
• Je höher der Wert desto früher wechselt der Tag/Nacht Modus

N->D THRESHOLD Nacht zu Tag Schwellwert (s.o.)

VIDEO SETTING (Videoeinstellungen)

IMAGE MODE Bildmodus auswählen

• STD Standard Einstellung
• HIGH-SAT Hohe Sättigung

WHITE BALANCE Weißabgleich Einstellungen öffnen

BRIGHTNESS Helligkeit einstellen

CONTRAST Kontrast einstellen

SHARPNESS Schärfe einstellen

SATURATION Sättigung einstellen

3DNR Dynamische Rauschunterdrückung einstellen

MIRROR Kamerabild spiegeln

• DEFAULT Normal
  • H Horizontal
  • V Vertikal
  • HV Horizontal und Vertikal

WB (Weißabgleicheinstellungen)

MODE Modus einstellen

• ATW Automatisch
  • MANUAL Manuelle Einstellung

RGAIN Rot-Verstärkung einstellen

BGAIN Blau-Verstärkung einstellen

FUNCTIONS (Funktionseinstellungen) – Nur bei HDCC35560 / HDCC45560

MOTION DET Bewegungserkennung öffnen

PRIVACY Privatzonenmaskierung öffnen

PRIVACY / MOTION (Privatzonenmaskierung / Bewegungserkennung)

MODE Privatzonenmaskierung / Bewegungserkennung aktivieren/deaktivieren

AREA x Zone bearbeiten

• DISPLAY Anzeigen aktivieren/deaktivieren
• X POSITION X-Achsen Position einstellen
• Y POSITION Y-Achsen Position einstellen
- WIDTH Breite einstellen
• HEIGHT Höhe einstellen
- RETURN Menü verlassen

SENSITIVITY Sensibilität einstellen

COLOR Farbe einstellen

TRANSPARENCY Transparenz aktivieren/deaktivieren

RETURN Menüpunkt verlassen

FACTORY DEFAULT Kamera auf Werkseinstellungen setzen

Introduction

Dear Customer,

• HDCC32561 / HDCC42561:

• HDCC32561 / HDCC42561:

RETURN Gå ur menypunkten
