MODE D'EMPLOI IR Control 8 MARMITEK

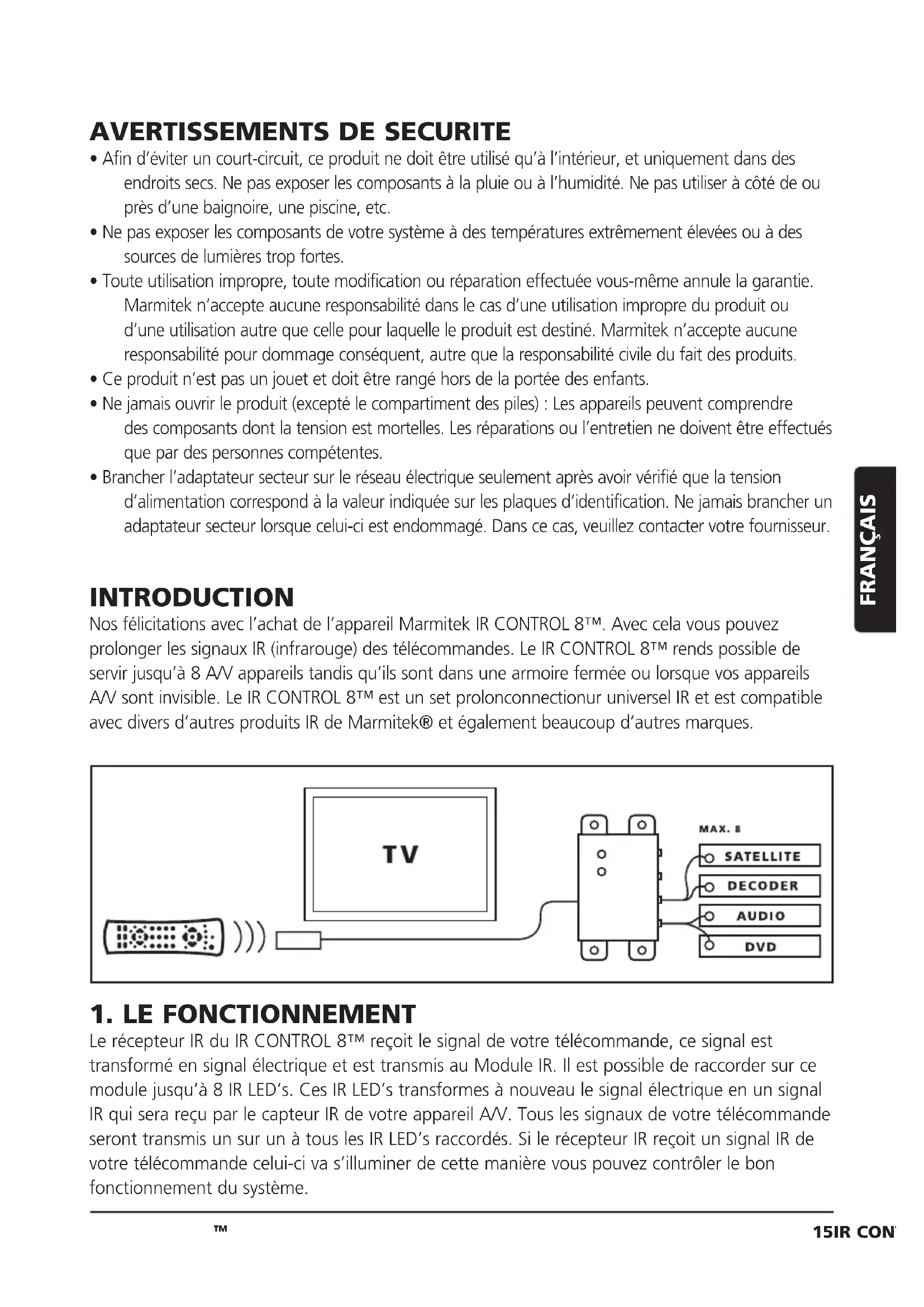

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.

• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.

• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.

• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.

• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils peuvent comprendre des composants dont la tension est mortelles. Les réparations ou l’entretien ne doivent être effectués que par des personnes compétentes.

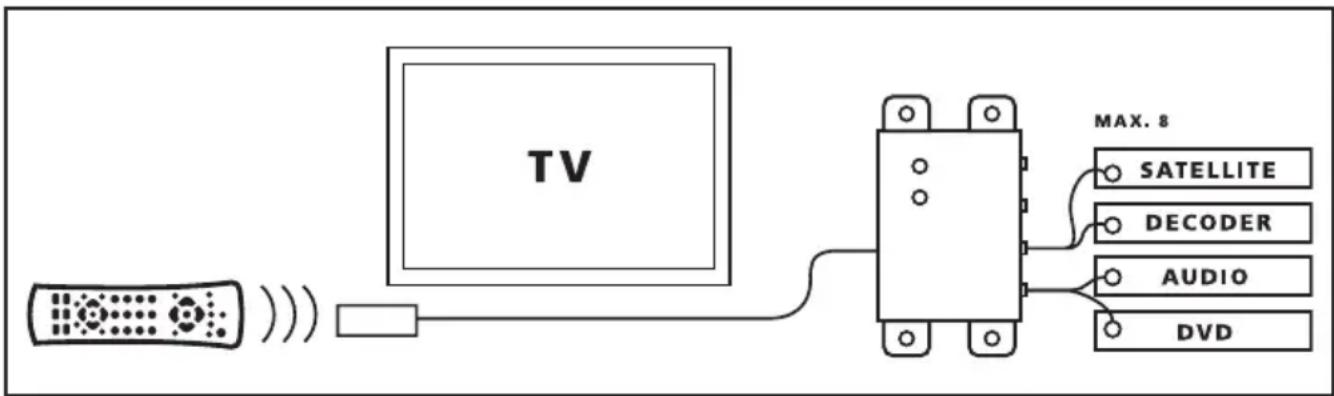

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur. INTRODUCTION Nos félicitations avec l’achat de l’appareil Marmitek IR CONTROL 8™. Avec cela vous pouvez prolonger les signaux IR (infrarouge) des télécommandes. Le IR CONTROL 8™ rends possible de servir jusqu’à 8 A/V appareils tandis qu’ils sont dans une armoire fermée ou lorsque vos appareils A/V sont invisible. Le IR CONTROL 8™ est un set prolonconnectionur universel IR et est compatible avec divers d’autres produits IR de Marmitek® et également beaucoup d’autres marques.

1. LE FONCTIONNEMENT

Le récepteur IR du IR CONTROL 8™ reçoit le signal de votre télécommande, ce signal est transformé en signal électrique et est transmis au Module IR. Il est possible de raccorder sur ce module jusqu’à 8 IR LED’s. Ces IR LED’s transformes à nouveau le signal électrique en un signal IR qui sera reçu par le capteur IR de votre appareil A/V. Tous les signaux de votre télécommande seront transmis un sur un à tous les IR LED’s raccordés. Si le récepteur IR reçoit un signal IR de votre télécommande celui-ci va s’illuminer de cette manière vous pouvez contrôler le bon fonctionnement du système. 15IR CONTROL 8

Raccordement statut pour un adapteur d’alimentation (non fournie).

Raccordement pour la puissance de l’adapteur d’alimentation (fournie).

Raccordement pour max. 3 récepteur(s) IR (1x fournie).

4. (EMITTERS 1 JUSQU’À 4) TRANSMETTEURS

1 JUSQU’À 4 Raccordement pour max. 4 câbles IR de rallonge avec sur chaque câble 2 IR LED’s, (2x fournie)

5. Points de fixation du Module IR pour un montage stable sur une surface plate

Pour contrôler le bon fonctionnement du système il est recommandable d’abord de tester la disposition comme vous l’avez projeté. Pour cela raccorder tous les composants comme cela est indiqué ci-dessous, mais ne collez ou ne fixez pas encore les composants. 16 © MARMITEK

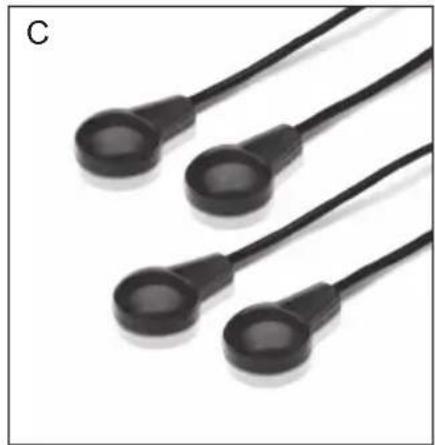

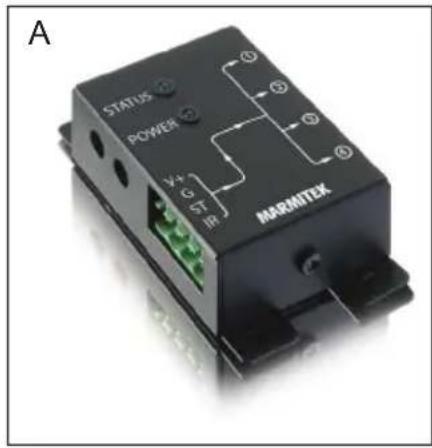

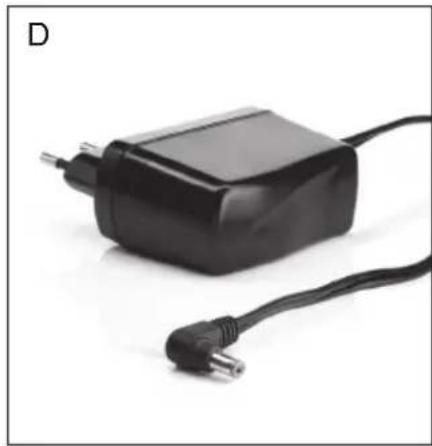

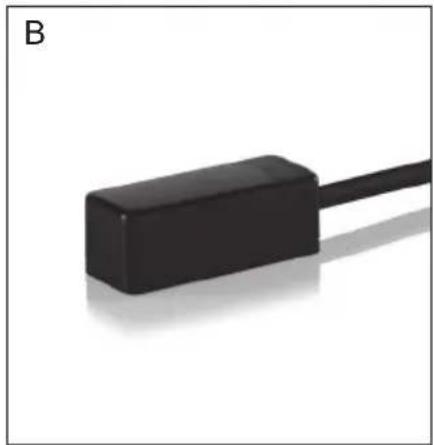

A 1x Module IR B 1x Récepteur IR C 2x Rallonge IR avec 2 IR LED’s D 1x Adapteur d’alimentation E 1x Mode d’emploi CBA

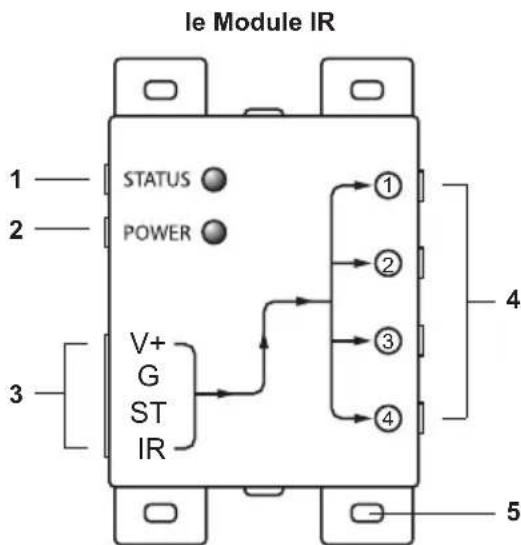

Représentation 1 le Module IR

20326_20181210_UG_124x176mm_IR_CONTROL_8.pdf 1 10-12-2018 10:53:321. Montez le Module IR à un endroit que vous pouvez atteindre facilement, derrière ou à côté de vos appareils A/V, et dans le voisinage d’une prise de courant (100-240Volt 50/60Hz). Tenez compte de la longueur des fils de l’IR LED’s et faites en sorte que les raccordements restent si possible accessible.

2. Raccorder les fils IR de rallonge qui sont nécessaire dans les bornes de raccordement (avec 2 IR

LED’s) dans le Module IR (représentation 1 No 4). Un papier autocollant a été fourni avec les LED’s. Avec ce papier autocollant vous pouvez fixer les IR LED’s sur le display IR de vos appareils A/V. Attention, cela demande de la précision. Testez d’abord la position et le fonctionnement des IR LED’s avant de les collés définitivement sur le display IR de votre appareil A/V. ATTENTION: Si vous n´utilisez seulement un des deux LED´s, laissez donc le deuxième IR LED inutilisé. Ne l´enlevez jamais du câble de Rallonge IR.

3. Raccordez maintenant le récepteur IR sur le Module IR, le raccordement, pour votre aisance, est

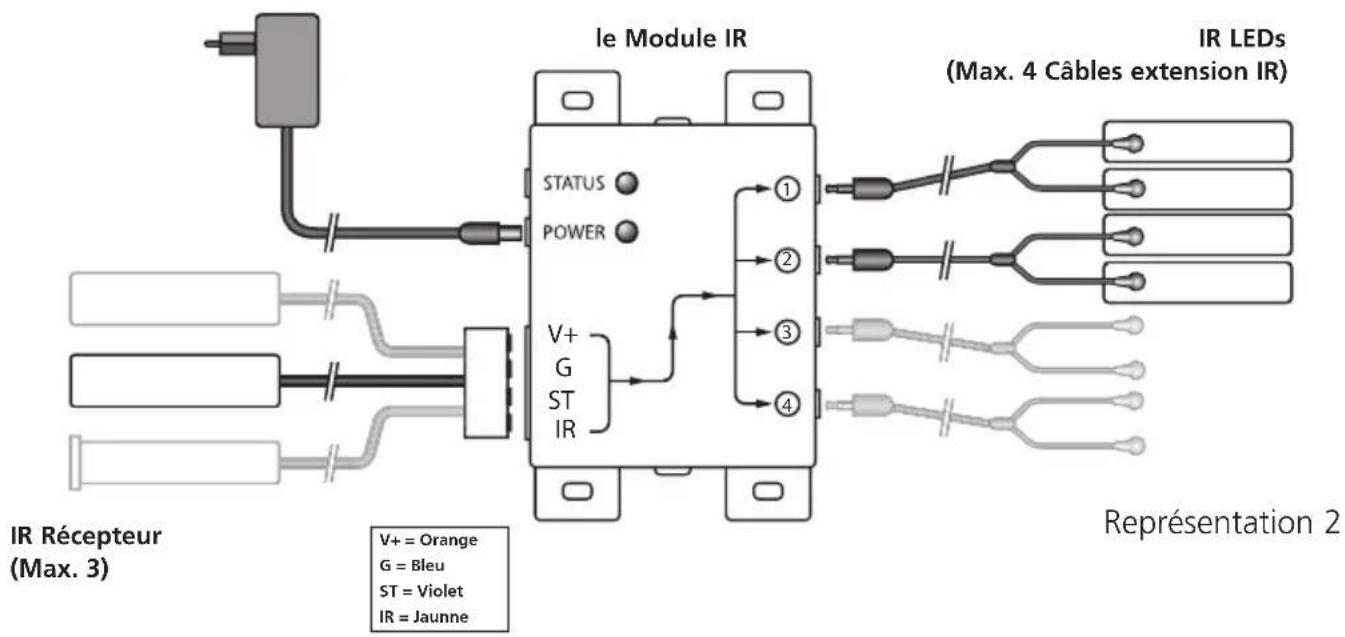

déjà confirmé aux câblage du récepteur IR, veuillez faire attention à la bonne position des bornes de raccordement (les petites vis en haut), et à la couleur des fils. Si vous avez du démonter le câblage par exemple de votre téléviseur parce que les bornes de raccordement ne passes pas par un trou dans le meuble, raccordez le câblage à nouveau sur les bornes de raccordement selon le schéma de la Représentation 2.

4. Placez le récepteur IR qui est fourni de telle manière qu’ il reste visible pour les rayons infrarouge

de votre télécommande. Utiliser ce témoin lumineux afin de placer le récepteur IR dans un endroit sans perturbation (le témoin lumineux ne s’allume pas ou presque). Grâce au papier collant qui est fourni avec, le placement est pratiquement possible partout. Testez d´abord la bonne place avant de coller le récepteur IR définitivement. Attention! La partie collante peut sur certaine surface causer des réactions sur la couleur, ou lors de l’enlèvement des restes de colle.

5. Raccorder l’adapteur d’alimentation sur la raccordement ‘’POWER’’ (PUISSANCE) du Module IR et

mettez l’adapteur dans une prise de courant.Contrôlez si le voyant LED ‘’ POWER’’ (PUISSANCE) fonctionne. 17IR CONTROL 8

• Avec le Module IR vous pouvez, grâce aux rallonges IR qui sont fournies, servir 4 appareils A/V simultanément, vous pouvez également avec l’aide d’un ou deux LEDs IR, optionnellement disponible, agrandir simplement jusqu’au maximum de 8 appareils A/V. (Art no 09777)

• Avec l’aide d’un IR récepteur extra vous pouvez également servir vos appareils A/V à partir d’un autre endroit (vous pouvez prolonger, si vous le désirez, les fils de raccordement du IR récepteur). - Récepteur IR incorporé Art nr. 08004 - Récepteur IR non incorporé Art. 08003 STATUT RACCORDEMENT (adapteur d’alimentation non fournie) Vous pouvez envoyer un signal ‘’Power Status’’ (statut puissance) vers le Module IR, en raccordant sur cette borne un adapteur d’alimentation (12 VDC/200mA non fournie), qui d’après l’appareil à servir sera mis en fonction. Si l’appareil A/V ou le contact est en fonction, une LED va s’illuminée sur le Module IR pour que vous pouvez voir que l’appareil A/V est en fonction (Voir la représentation 3).

4. FOIRE AUX QUESTIONS

Le récepteur IR ne réagit pas aux signaux de mes télécommandes. Observer les indications suivantes.

Contrôlez les raccordements, l’adapteur d’alimentation est’ il raccorder sur la bonne raccordement ? Celui-ci doit être raccordé sur la raccordement ‘’POWER’’ (PUISSANCE), la petite lampe verte doit brûlée si l’adapteur d’alimentation est branché sur la prise de courant.

• Aussi bien que le Récepteur IR à encastrer que pas à encastrer ont une sensibilité de réception d’environ 10 mètres avec un angle d’ouverture de 90 degrés. La portée des signaux dépends également de la télécommande utilisée. L’indication de réception IR LED 18 © MARMITEK

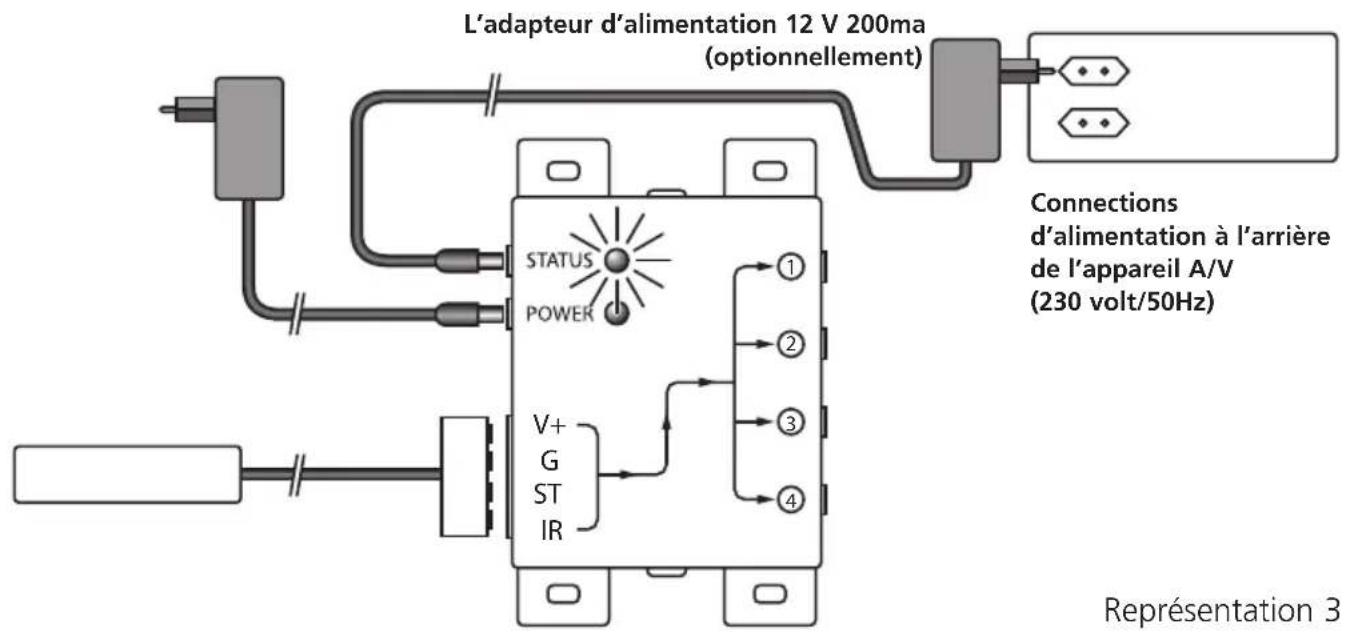

Représentation 3 L’adapteur d’alimentation 12 V 200ma (optionnellement) Connections d’alimentation à l’arrière de l’appareil A/V (230 volt/50Hz) 20326_20091221_UG_IR_CONTROL_8_def 07-01-2010 15:48 Pagina 18dans le récepteur IR va s’illuminer à la réception d’un signal IR.

• Le Récepteur IR n´est pas compatible avec certain appareils A/V et modèles qui font usage d’une fréquence IR plus haute comme par exemple Bang&Olufsen (B&O)

• Veillez à ce que le Récepteur IR et le Câble de Rallonge IR soient correctement raccordés et entièrement insérés.

• Assurez-vous que les LED du câble d’extension sont collés exactement sur le capteur IR de l’appareil A/V, il s’agit d’être très précis. La position exacte est facile à trouver en l’éclairant avec une torche.

• Certains écrans IR de boxes settop et à satellite sont extrêmement sensibles et faciles à surcharger. Ces appareils reçoivent alors trop de rayons infrarouges et ne fonctionneront pas ou mal. Déplacez le LED IR ou le Blaster IR afin de diminuer la réception de rayons infrarouges par l’écran IR. Avez-vous des questions sans réponses? Veuillez vous référer sur le site www.marmitek.com.

5. CARACTÉRISTIQUES TECHNIQUES

Module IR Alimentation ‘’POWER’’ (PUISSANCE): 100-240VAC 50/60Hz, 12VC 500mA (fournie) Alimentation STATUT: 12VDC 200mA. borne de raccordement, - 5.5mm extérieur/ +2.1mm intérieur (non fournie). Raccordement IR LED’s: 4x3.5mm fiche jack (mono). Raccordement Récepteur IR: 1 Connecteur pour maximum 3 récepteur en raccordement parallèle. Dimensions: 85x49x24mm (inclusif les points de fixation) Récepteur IR encastrer Fréquence: 30-60 KHz. Portée IR: ± 10 mètres. Longueur de câbles: 4 mètres, possibilité de rallonger jusqu’à max. 300 mètres (UTP ou équivalent). Récepteur IR: Indication réception LED (blinking LED). Angle de réception IR: 90º (+45º/-45º depuis le centre). Dimensions block récepteur: 32x13x12mm. Récepteur IR encastrer (optionnellement) Fréquence: 30-60 KHz Portée IR: ± 10 mètres Longueur de câbles: 2 mètres, possibilité de rallonger jusqu’à max. 300 mètres (UTP ou équivalent). 19IR CONTROL 8

FRANÇAIS FRANÇAIS 20326_20091221_UG_IR_CONTROL_8_def 07-01-2010 15:48 Pagina 19.DELnoitpecér noitacidnI:RI ruetpecéR Angle de réception IR: 90º (+45º/-45º depuis le centre). Dimensions récepteur: diamètre 15.9mm, mesure de perçage 16mm Longueur 50mm profondeur d’encastrement 55mm Épaisseur maximale des matériaux 40mm Câble de rallonge IR Raccordement: 3.5mm fiche jack IR LED’s: 2x LED IR Longueur de câbles: 3 mètres (depuis les bornes de raccordement jusqu’à la scission 2 mètres, et à partir de la scission jusqu’aux LED’s 1 mètre).

6. DISPONIBLE EN OPTION

Récepteur IR supplémentaire Non encastrer Art no : 08003 Encastrer Art no : 08004 Avec l’aide d’un récepteur IR supplémentaire vous pouvez servir vos appareils A/V à partir d’un autre endroit. Voir pour plus d’information www.marmitek.com. Câble de rallonge IR supplémentaire Art no : 09777 Avec l’aide d’une rallonge IR supplémentaire vous pouvez servir 2 appareils A/V supplémentaire (agrandissement jusqu’à maximum 8 A/V appareils). Voir pour plus d’information www.marmitek.com 20 © MARMITEK
