BEDIENUNGSANLEITUNG IR Control 8 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONE 27

• Um Kurzschluss vorzubeugen, diese Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung liegt. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In dieser Fall führen Sie Kontakt mit Ihrlem Lieferanten auf.

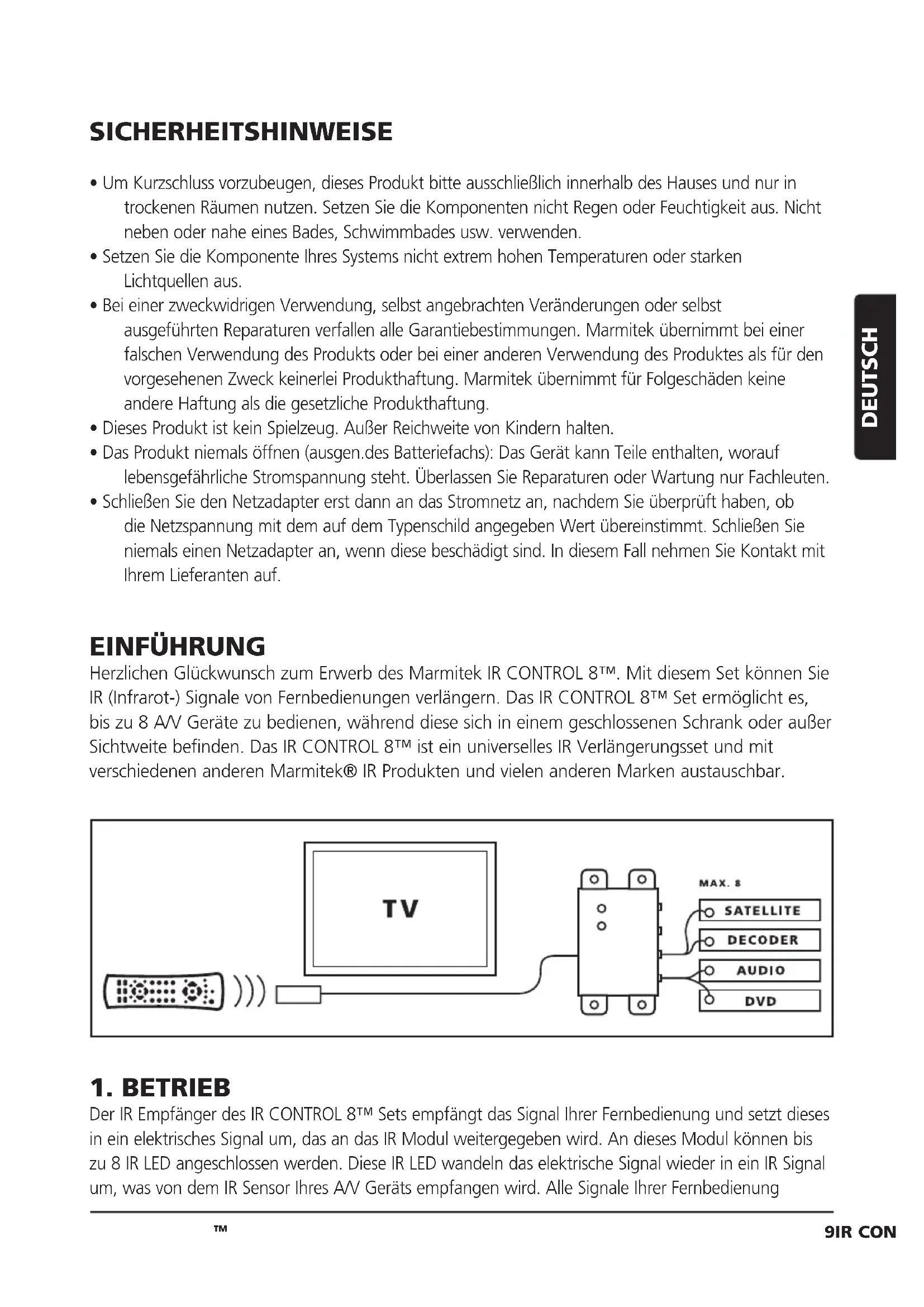

EINFUHRUNG

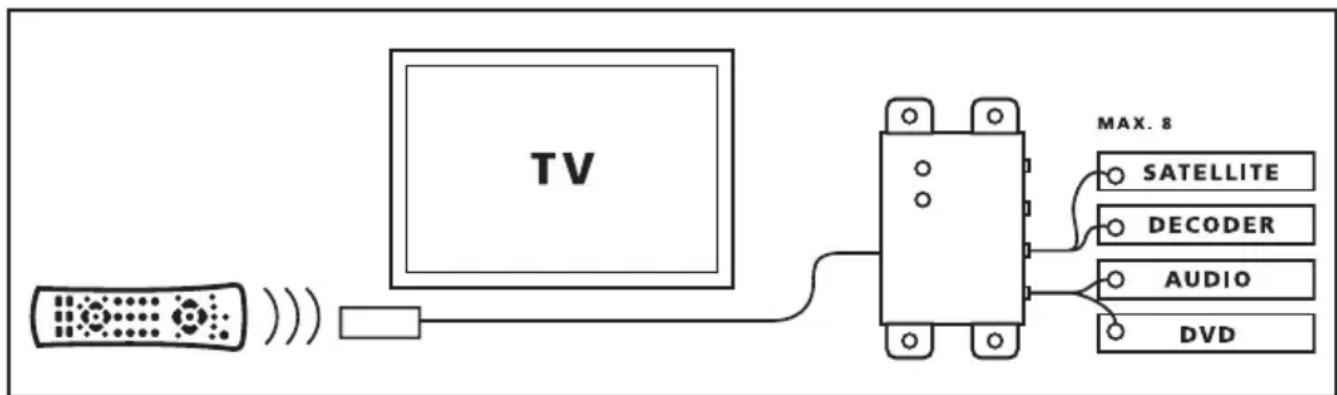

Herzlichen Glückwunsch zum Erwerb des Marmitek IR CONTROL 8^TM . Mit diesen Set können Sie IR (Infrarot-) Signale von Fernbedienungen verlangern. Das IR CONTROL 8^TM Set erhögt es, bis zu 8 AV Geräte zu bedieren, während diese sich in einem geschlossenen Schrank oder außer Sichte befoinden. Das IR CONTROL 8^TM ist ein universalles IR Veränderungsset und mit verschiedenen anderen Marmitek® IR Produktien und weitere anderen Marken austauschbar.

1. BETRIEB

Der IR Empfänger des IR CONTROL 8^TM Sets empfängt das Signal ihrer Fernbedienung und setzen diese in ein elektrisches Signal um, das an das IR Modul weitergegeben wird. An these Modul können bis zu 8 IR LED angeschlossen werden. Diese IR LED wandeln das elektrische Signal wieder in ein IR Signal um, was von dem IR Sensor Ihres A/V Geräts empfangen wird. Alle Signale ihrer Fernbedienung

werden eins zu eins an alle angeschlossenen IR LED weitergegeben. Wenn der IR Empfänger ein IR Signal ihrer Fernbedienung empfängt, so wird diese aufleuchten sodass Sie das System auf korrekten Betrieb kontrollieren konnen.

2. VERPACKUNGsinhalt

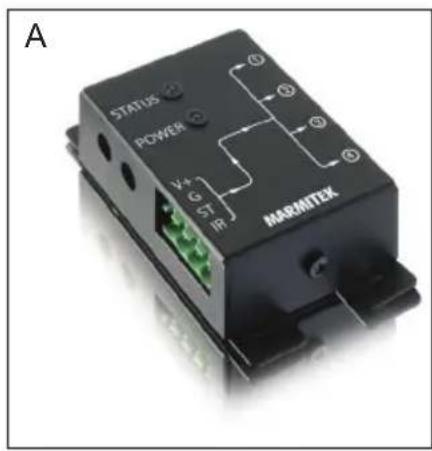

A1x IR Modul

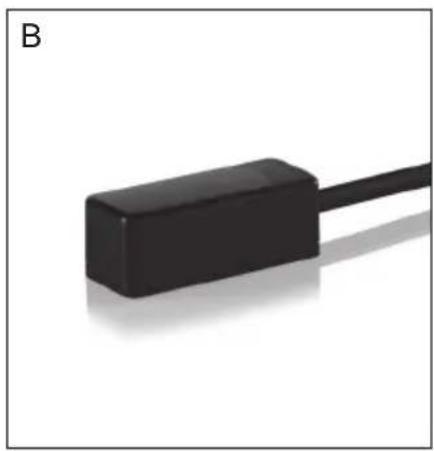

B 1x IR Empfänger

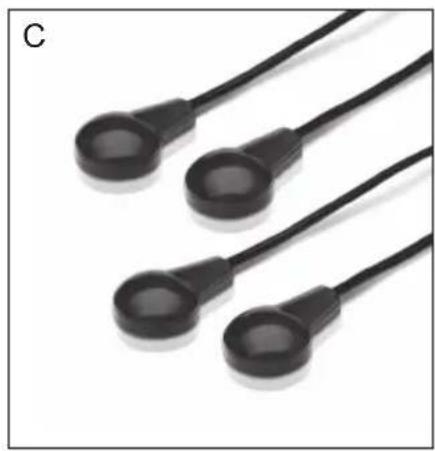

C 2x IR Veränderungskabel mit 2 IR LED

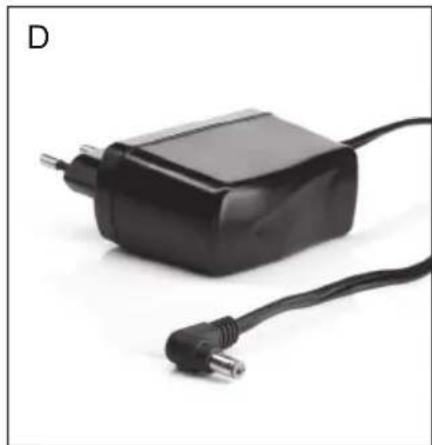

D 1x Speisungsadapter
E 1x Gebrauchsanleitung

3. INSTALLATION

1. STATUS

Anschluss für einen STATUS Speisungsadapter (nicht mitgeliefert).

1. POWER

Anschluss für den POWER Speisungsadapter (mitgeliefert).

1. (INPUT)

Anschluss fur max. 3 IR Empfänger (1x mitgeliefert).

1. (EMITTERS 1 t/m 4)

Anschluss fur max. 4 IR Veränderungskabel mit je 2 IR LED, (2x mit enthalten).

1. Befestigungslöcher für eine stabile Montage des IR Moduls auf einem flachen Untergrund.

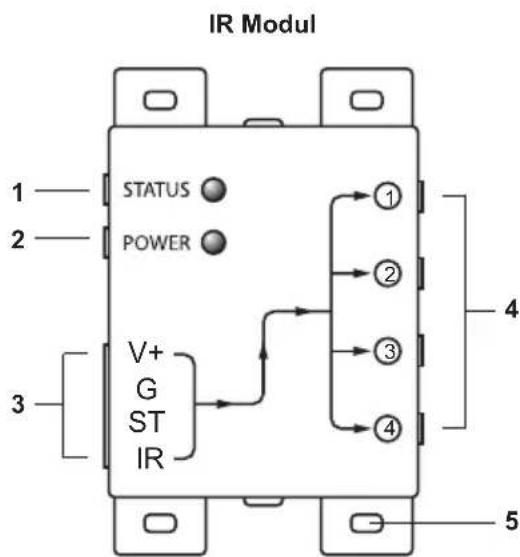

Abbildung 1

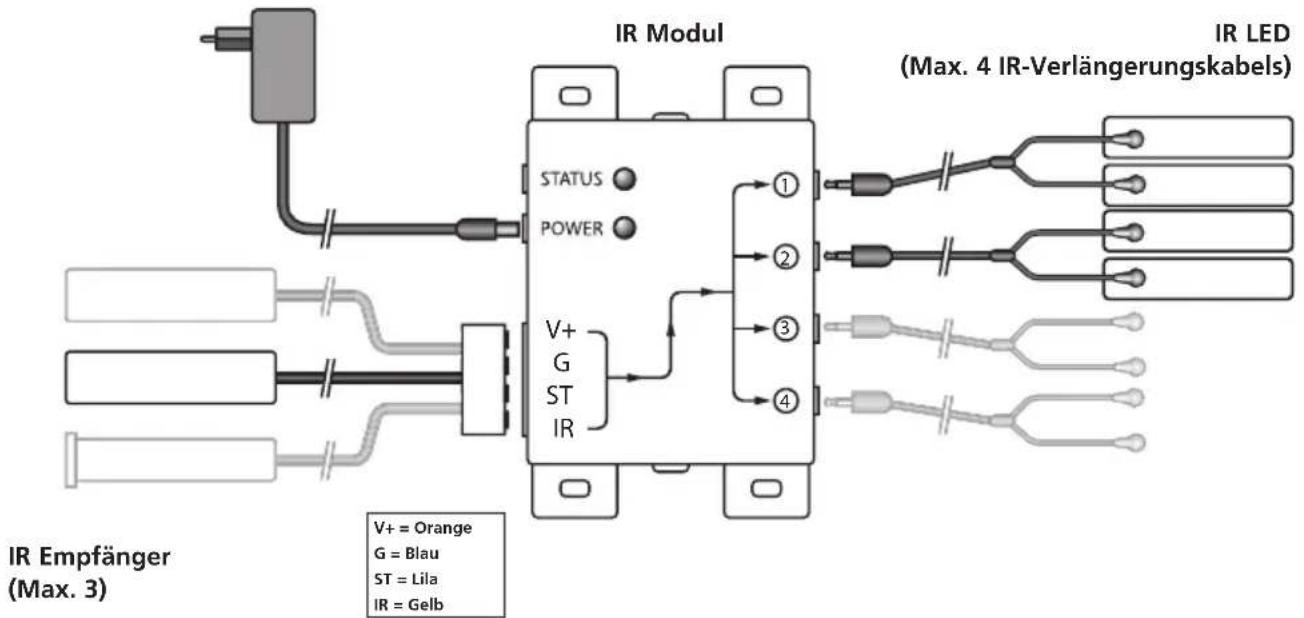

Abbildung 2

Zur Kontrolle des korrekten Systembetriebs empfehlen wir, die von Ihnen geplante Aufstellung zunachst zu testen. Schließen Sie dazu alles an, wie im Nachfolgenden umschreiben, kleben oder schrauben Sie die Komponenten jedoch noch nicht fest.

1. Montieren Sie das IR Modul an einen erreichbaren Ort hinter oder besoin ihren AV Geräten und nahe einer Steckdose (100-240Volt 50/60Hz). Berücksichtigten Sie die Kabellänger der IR LED und achten Sie darauf, dass die Anschlüsse möglichst erreichen bleiben.

2. Stecken Sie die benöttigten IR Veränderungskabel (mit den 2 IR LED) in das IR Modul (Abbildung 1 Nr. 4). Zu den IR LED ist eine selbstklebende Folie mitgeliefert. Hiermit können Sie die IR LED an das IR Fenster Ihr's Geräts befestigen. Achtung: dies erfordert große Genauigkeit. Testen Sie zunachst die Position und den Betrieb der IR LED, bevor Sie diese definitiv an das IR Fenster Ihr's Geräts festkleben.

ACHTUNG: Wenn Sie Sie nur einen der 2 LED verwenden, setzen Sie dann den zweiten IR LED ungebraucht. Entfern den sie diesen niemals vom IR Verlängerungskabel!

1. SchlieBen Sie nun den IR Empfänger an das IR Modul an. Die Anschlussklemme ist, um Ihnen die Arbeit zu erleichtern, bereits an die Drahte des IR Empfängers befestigt. Achten Sie beim Einstecken auf die richtige Position (Schrauben oben) und auf die Farben der Drahte. Wenn Sie die Drahte offen müssen, weil z.B. die Anschlussklemme nicht durch die Öffnung des Möbelstücks passst, schreiben Sie dann die Drahte wieder gemäß dem Anschlussschema in Abbildung 2 an die Klemme an.

2. Bringen Sie den mitgelieferten IR Empfänger so an, dass dieser in Sichtkontakt zu ihrer Infrarot-Fernbedienung liegt. Die Infrarot LED Anzeige am IR Empfänger leuchtet auf oder blinkt, wenn diese Infrarotstrahlung empfangt. Verwenden Sie diese LED Anzeige, um den IR Empfänger an einer störungsfreien Stelle anzubRINGen (LED wird nicht oder kaum ansprechen). Durch den mitgelieferten, selbstklebenden Klebestreifen ist Anbringung nahezu überall möglich.

Experimentieren Sie zur Feststellung des richtigen Platzes, bevor Sie den IR-Empfänger definitiv festkleben. Achtung! Der Klebestreifen kann auf bestimmen Oberflächen zu Verfärbungen führen oder bei Entfernung Leimreste hinterlassen.

1. SchlieBen Sie den Speisungsadapter an den "POWER" Anschluss Ihr's IR Moduls an und stecken Sie den Adapter in eine Steckdose. Überprüfen Sie, ob die "POWER" LED eingeschaltet ist.

TIPP:

• Mit dem IR Modul konnen mithilfe des mitgelieferten IR Verlangerungskabels 4 A/V Geräte bedient werden. Diese konnen mit 1 oder 2 optional erhältlichem IR LEDs kinderlicht auf bis zu max. 8 A/V Geräte erweitert werden, (Art.-Nr. 09777).
• Mithilfe eines zusätzlichen IR Empfängers konnen Sie ihre A/V Geräte auch von einem anderen Ort aus bedieten (Sie konnen dazu den Anschlussdraht des IR Empfängers nach Wunsch verlangern).
• Einbau IR Empfänger Art.-Nr. 08004
• Aufbau IR Empfänger Art.-Nr. 08003

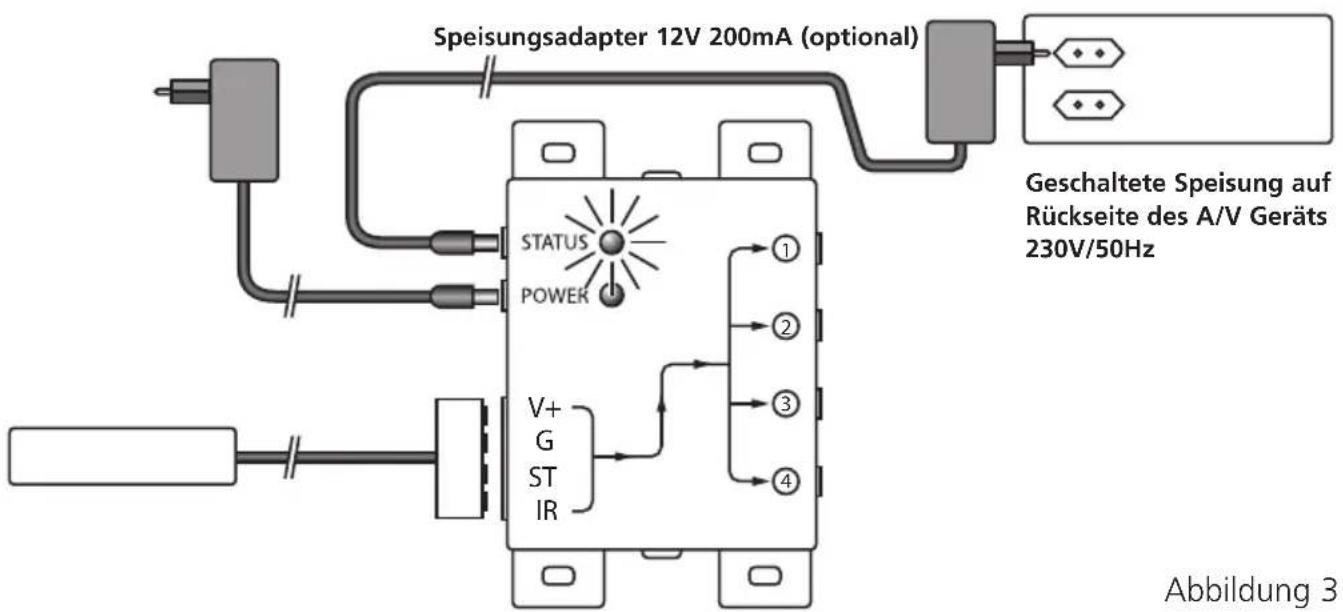

STATUS ANSCHLUSS (Speisungsadapter nicht im Lieferumfang enthalten)

Sie können ein Power Status Signal zum IR Modul senden, indem Sie an diesen Anschluss einen Speisungsadapter anschließen (nicht mitgeliefert; 12VDC/200mA), der vom zu bedienen Gerät geschaltet wird. Wenn das AV Gerät oder der Kontakt eingeschaltet ist, wird ein LED am IR Modul aufleuchten, sodass Sie sehen können, dass das AV Gerät eingeschaltet ist (siehe Abbildung 3).

4. HÄUFIG GESTELLTE FRAGEN

Der IR Empfänger reagiert nicht auf Signale是我的er Fernbedienung.

Beachten Sie nachfolgende Hinweise:

• Überprüfen Sie die Anschlüsse. Ist der Speisungsadapter an den richtigen Eingang angeschlossen? Diese muss an den "POWER" Anschluss angeschlossen werden. Das grüne Lämpchen wird aufleuchten, wenn der Speisungsadapter an die Steckdose angeschlossen ist.
• Sowohl der Einbau- wie auch der Aufbau- IR Empfänger besitzt eine Empfangsempfindlichkeit von ca. 10 Metern, bei einem Öffnungswinkel von 90 Grad.

Die Reichweite hängt auch von der verwendeten Fernbedienung ab. Die IR Empfangsanzeige LED im IR Empfänger wird bei Empfang eines IR Signals aufleuchten.

• Der IR Empfänger kann mit einigen A/V Geräten und Modellen, die eine höhere IR Frequenz verwenden wie z.B. Bang&Olufsen (B&O) nicht betrieben werden.
• Prufen Sie, ob der IR-Empfänger und das IR-Verlängerungskabel richtig angeschlossen und vollständig eingestöpselt sind.
  Die LED des IR Veränderungskabels mussen prazise auf den Infrarotsensor des AV Geräts geklebt werden; das erfordert große Genauigkeit. Die genaue Position finden Sie, indem Sie mit einer Taschenlampe darauf fuchten.
• Manche IR Fenster von Settop- und Satellit Boxen sind sehr störungsempfindlich. Diese Geräte empfangen dann zu viel Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht Funktionieren. Verrücken Sie das IR LED oder den IR blaster, sodass weniger Infrarotlicht über das IR Fenster einstrahlt.

Sie haben Fragen, die hier nicht beantworbet wurden? Klichen Sie dann auf www.marmitek.com.

5. TECHNISCHE DATEN

IR Modul

Speisung POWER: 100-240VAC 50/60Hz, 12VC 500mA (mit enthalten).

Speisung STATUS: 12VDC 200mA. Stecker, - 5.5mm außen / + 2.1mm innen (nicht mit enthalten).

IR LED Anschluse: 4x 3,5mm Mini-Jack (Mono).

IR Empfänger Anschluss: 1 Connector für max. 3 parallel angeschlossene Empfänger.

Abmessungen: 85x49x24mm (einschließlich Befestigungspunkte).

IR Empfänger Aufbau

Frequenzbereich: 30-60 KHz.

IR Empfangsbereich: ± 10 Meter.

Kabellange: 4 Meter, zu verlangern bis auf max. 300 Meter (UTP oder Äquivalent).

IR Empfänger: Empfangsanzeige LED.

IR Empfangswinkel: 90^ (+45^ / - 45^ ab Center).

Abmessung Empfangsblock: 32 × 13 × 12 ~mm .

IR Empfänger Einbau (optional)

Frequenzbereich: 30-60 KHz.

IR Empfangsbereich: ± 10 Meter.

Kabellange: 2 Meter, zu verlangern bis auf max. 300 Meter (UTP oder Äquivalent).

IR Empfänger Empfangsanzeige LED.

IR Empfangswinkel: 90^ (+45^ / - 45^ ab Center).

Abmessung Empfänger: Diameter 15.9mm - Bohrmaß 16mm - Länge 50mm

Einbautiefe 55mm - Maximale Materialstärke 40mm.

IR Verlängerungskabel

Anschluss: 3,5mm Mini-Jack.

IR LED 2x IR LED

Kabellange: 3 Meter (von Stecker bis Teilung 2m , von Teilung bis LED 1m).

6. OPTIONAL ERHÄLTLICH

Extra IR Empfänger Aufbau Art.-Nr.: 08003 Einbau Art.-Nr.: 08004

Mithilfe eines zusätzlichen IR Empfangers konnen Sie ihre A/V Geräte auch von anderen Räumen aus bedienen. Weitere Informationen zu dieser Thema finden Sie unter www.marmitek.com.

08003

08004

Extra IR Verlängerungskabel Art.-Nr.: 09777

Mithilfe eines zusätzlichen IR Verlängerungskabels konnen Sie 2 zusätzliche Geräte bedieren (zu erweitern mit bis zu max. 8 A/V Geräte). Weitere Informationen zu diesen Thema finden Sie unterwww.marmitek.com.

09777

Umweltinformation für Kunden innerhalb der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in ihrer Verantwortung,這些 Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs-dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron BV. IR Control 8^TM ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts dieser Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in dieser Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahr, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - Niederlande

AVERTISSEMENTS DE SECURITE

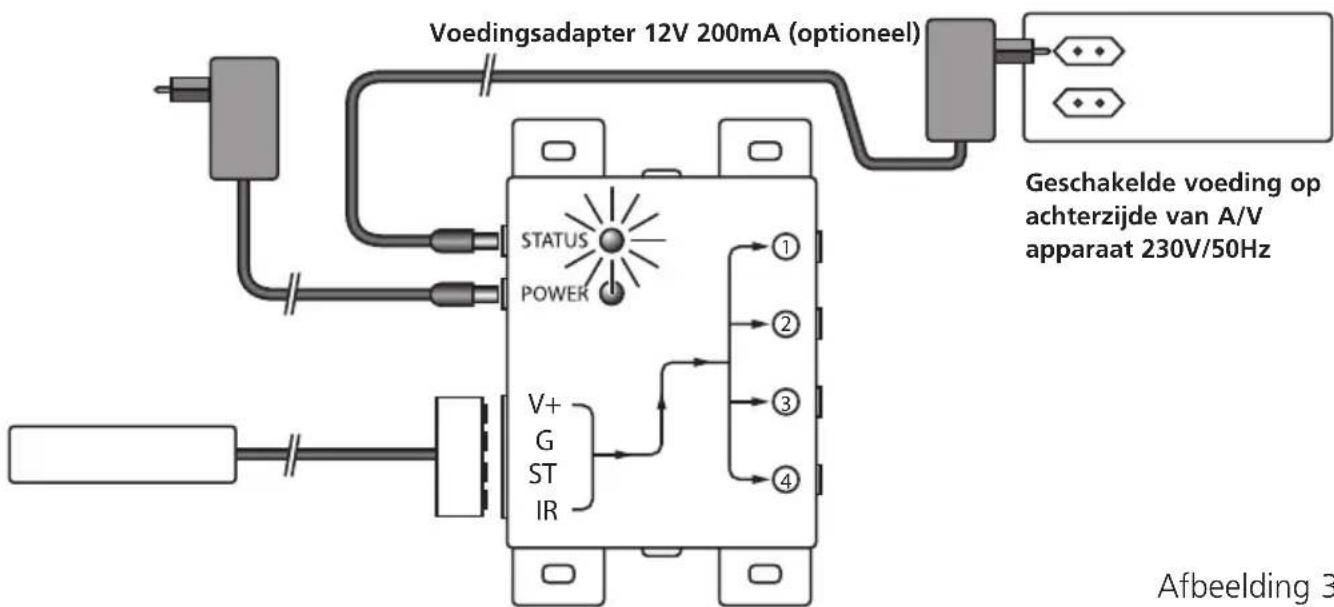

STATUS AANSLUITING (Voedingsadapter nicht meegeleverd)

Afbeelding 3

4. VEEL GESTELDE VRAGEN

5. TECHNISCHE GEGEVENS

IR Module

IR ontvangst bereik: ± 10 Meter

Kabellenge: 4 meter, te verlengen tot max 300 meter (UTP of equivalent)

IR ontvangst bereik: ± 10 Meter

Kabellenge: 2 meter, te verlengen tot Max 300 meter (UTP of equivalent)

Konformitätserklarung

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes IR Control 8™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parliaments und den Bestimmungen im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externe Netteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb. Sie können die vollständige Konformitätserklärung unter http://www.marmitek.comlesen.
