GEBRUIKSAANWIJZING IR Control 8 MARMITEK

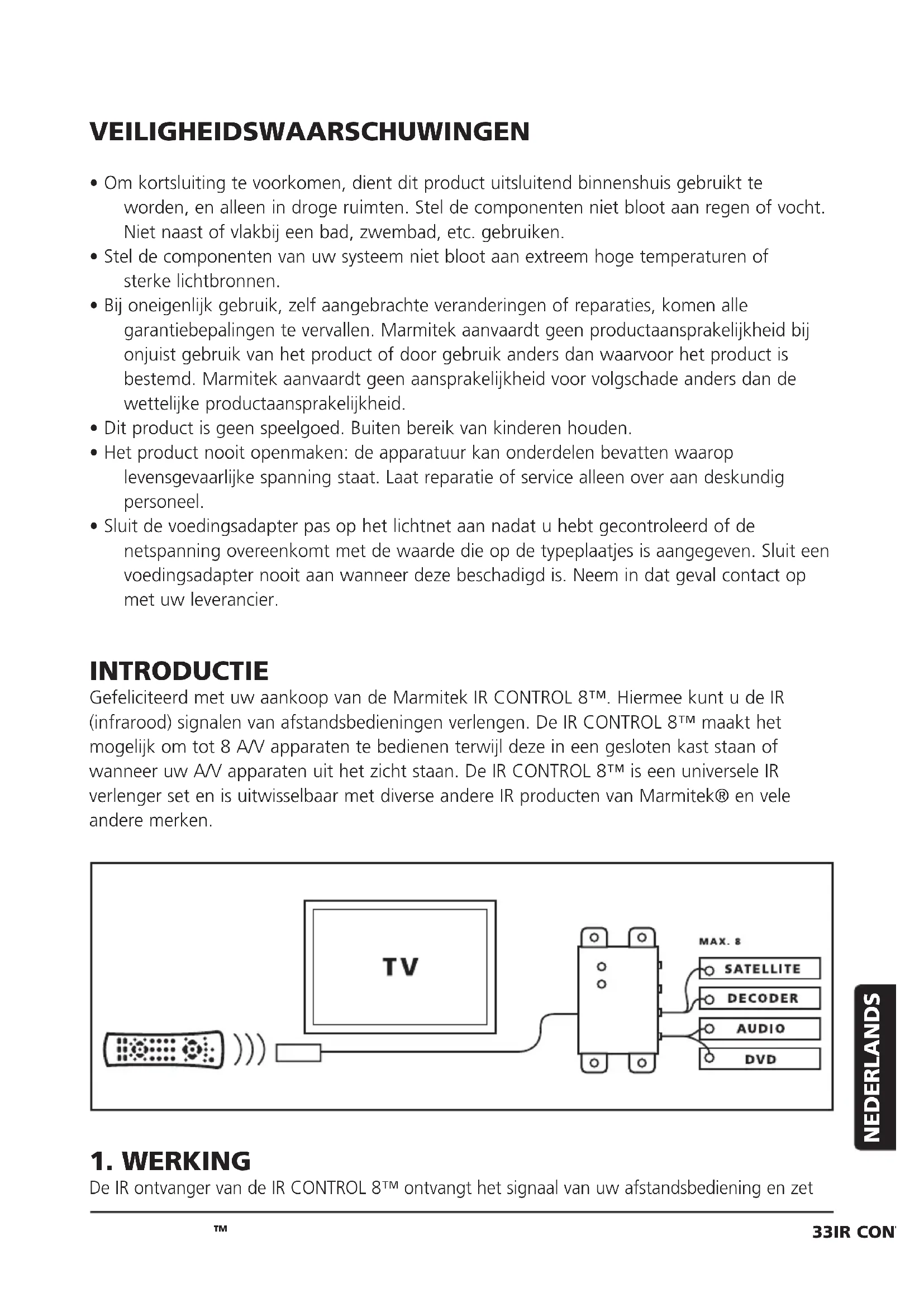

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.

• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.

• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.

• Dit product is geen speelgoed. Buiten bereik van kinderen houden.

• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.

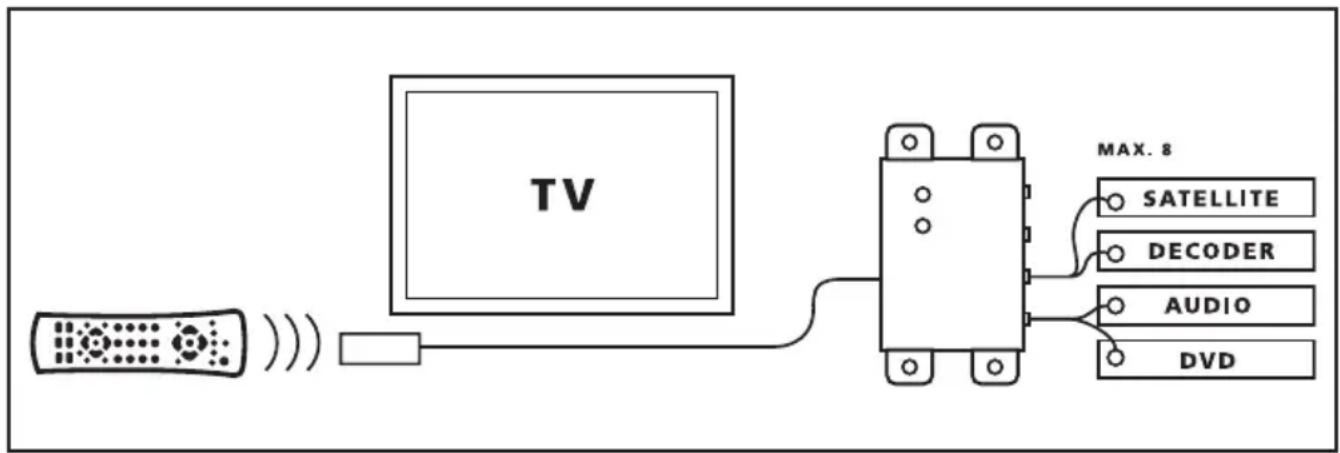

• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier. INTRODUCTIE Gefeliciteerd met uw aankoop van de Marmitek IR CONTROL 8™. Hiermee kunt u de IR (infrarood) signalen van afstandsbedieningen verlengen. De IR CONTROL 8™ maakt het mogelijk om tot 8 A/V apparaten te bedienen terwijl deze in een gesloten kast staan of wanneer uw A/V apparaten uit het zicht staan. De IR CONTROL 8™ is een universele IR verlenger set en is uitwisselbaar met diverse andere IR producten van Marmitek® en vele andere merken.

De IR ontvanger van de IR CONTROL 8™ ontvangt het signaal van uw afstandsbediening en zet 33IR CONTROL 8

NEDERLANDS 20326_20091221_UG_IR_CONTROL_8_def 07-01-2010 15:48 Pagina 33het om in een elektrisch signaal dat wordt doorgegeven aan de IR Module. Op deze module kunnen tot 8 IR LED’s worden aangesloten. Deze IR LED’s maken van het elektrisch signaal weer een IR signaal wat door de IR sensor van uw A/V apparaat wordt ontvangen. Alle signalen van uw afstandsbediening worden één op één aan alle aangesloten IR LED’s doorgegeven. Indien de IR ontvanger een IR signaal van uw afstandsbediening ontvangt zal deze oplichten zodat u het systeem kunt controleren op juiste werking.

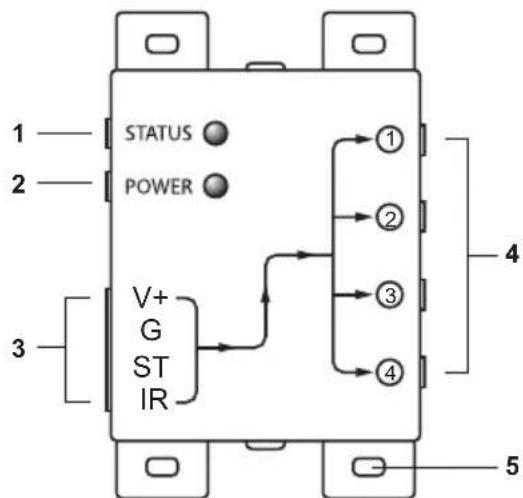

1. STATUS Aansluiting voor een STATUS

voedingsadapter (niet bijgeleverd).

2. POWER Aansluiting voor de POWER

voedingsadapter (bijgeleverd).

3. (INPUT) Aansluiting voor max. 3 IR ontvanger(s)

4. (EMITTERS 1 tot 4)Aansluiting voor max. 4 IR

Verlengkabels met elk 2 IR LED’s, (2x bijgeleverd)

5. Bevestigingsgaten voor het stabiel monteren

van de IR Module op een vlakke ondergrond. 34 © MARMITEK

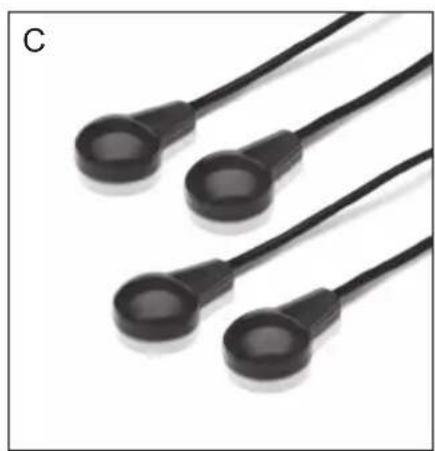

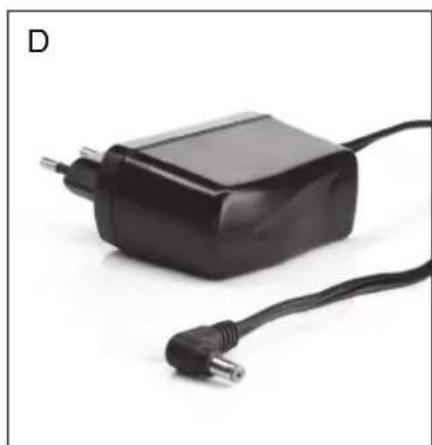

A. 1 x IR Module B. 1 x IR Ontvanger (met connector) C. 2 x IR Verlengkabel met 2 IR LED’s D. 1 x Voedingsadapter E. 1 x Gebruiksaanwijzing CBA

20326_20181210_UG_124x176mm_IR_CONTROL_8.pdf 1 10-12-2018 11:01:35Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak of schroef de componenten nog niet vast.

1. Monteer de IR Module op een bereikbare plaats achter of naast uw A/V apparaten, en in de

buurt van een stopcontact (100-240Volt 50/60Hz). Houd rekening met de draadlengte van de IR LED’s en let er op dat de aansluitingen zo mogelijk toegankelijk blijven.

Plug de benodigde IR Verlengkabels (met de 2 IR LED’s) in de IR Module (Afbeelding 1, 4). Bij de IR LED’s is een zelfklevende folie geleverd. Hiermee kunt u de IR LED’s op het IR venster van uw A/V apparaat bevestigen. Let op; dit luistert nauwkeurig. Test eerst de positie en de werking van de IR LED’s voordat u ze definitief vastplakt op het IR venster van uw A/V apparaat. Let op; Gebruikt u maar één van de 2 LED’s, laat dan de tweede IR LED ongebruikt. Verwijder deze nooit van de Verlengkabel!

3. Sluit nu de IR Ontvanger aan op de IR Module, de aansluitklem is voor uw gemak reeds

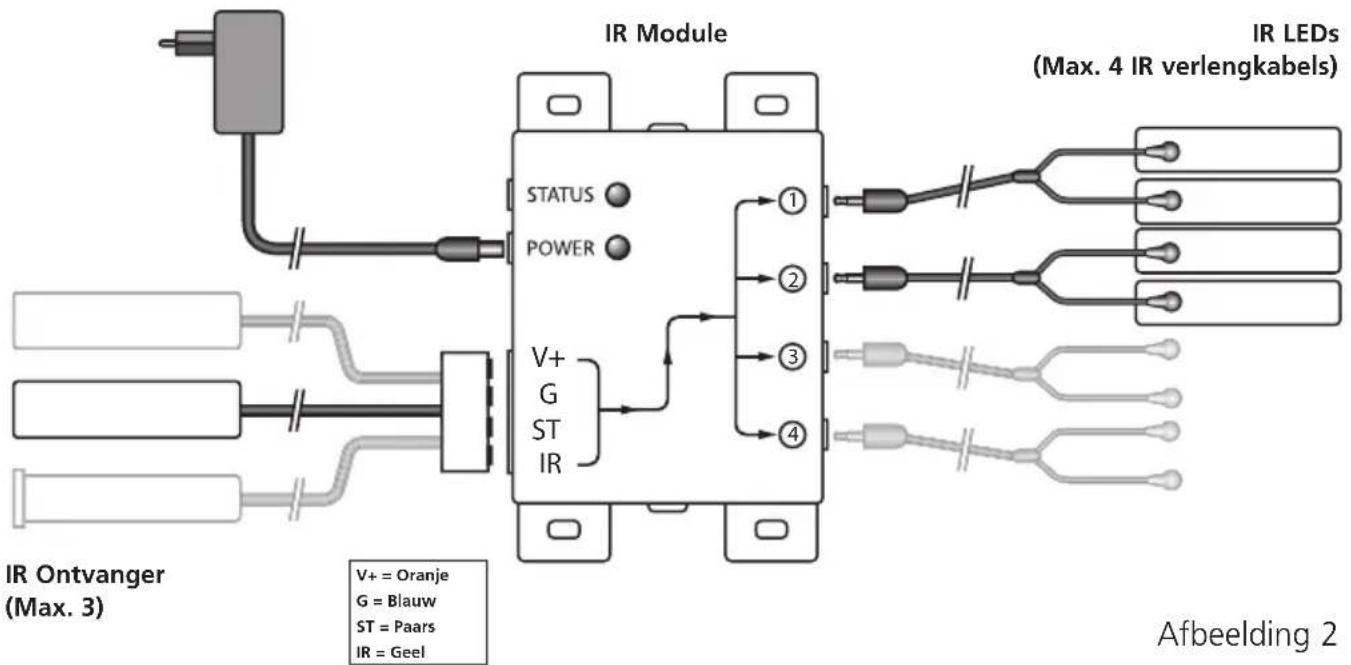

bevestigd aan de bedrading van de IR Ontvanger, let bij het inpluggen op de juiste positie (schroefjes boven) en kleuren van de bedrading. Indien u de bedrading moet losmaken omdat bv. de aansluitklem niet door een gat in het meubel past, sluit dan de bedrading weer aan op de klem volgens het aansluitschema in Afbeelding 2.

4. Plaats de bijgeleverde IR ontvanger zodanig dat deze zichtbaar is voor uw infrarood

afstandsbediening. De infrarood indicatie LED op de IR ontvanger gaat branden of knipperen indien deze infraroodstraling ontvangt. Gebruik deze indicatie LED om de IR ontvanger te plaatsen op de meest storingsvrije plaats (indicatie LED gaat niet of nauwelijks branden). Door de bijgeleverde zelfklevende strip is plaatsing vrijwel overal mogelijk. Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt. Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.

5. Sluit de voedingsadapter aan op de "POWER" aansluiting van de IR Module en plug de

adapter in een stopcontact. Controleer of de "POWER" LED aan is. 35IR CONTROL 8

• Met de IR Module kunnen door middel van de bijgeleverde IR Verlengkabeltjes 4 A/V apparaten worden bediend, dit is met behulp van één of twee optioneel verkrijgbare IR LEDs eenvoudig uit te breiden naar maximaal 8 A/V apparaten, (Art nr. 09777).

• Met behulp van een extra IR Ontvanger kunt u uw A/V apparaten ook bedienen vanaf een andere plek (u kunt de aansluitdraad van de ontvanger desgewenst verlengen). - Inbouw IR ontvanger Art nr. 08004 - Opbouw IR ontvanger Art nr. 08003 STATUS AANSLUITING (Voedingsadapter niet meegeleverd) U kunt een Power Status signaal naar de IR Module sturen, door op deze aansluiting een voedingsadapter aan te sluiten (niet meegeleverd; 12VDC/200mA), welke door het te bedienen apparaat wordt geschakeld. Indien het A/V toestel of contact is ingeschakeld zal er een LED aan gaan op de IR Module, zodat u kunt zien dat het A/V apparaat is ingeschakeld (zie Afbeelding 3).

4. VEEL GESTELDE VRAGEN

De IR Ontvanger reageert niet op signalen van mijn afstandsbedieningen. Neem de volgende aanwijzingen in acht:

• Controleer de aansluitingen, is de voedingsadapter op de juiste aansluiting aangesloten? Deze moet op de "POWER" aansluiting worden aangesloten, het groene lampje zal branden als de adapter is ingeplugd in het stopcontact.

• Zowel de inbouw als de opbouw IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 90 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening. De IR ontvangst indicatie LED in de ontvanger zal oplichten bij ontvangst van een IR signaal.

• De IR Ontvanger werkt niet samen met sommige A/V apparaten en modellen die gebruik maken van een hogere IR frequentie zoals bv. Bang&Olufsen (B&O) 36 © MARMITEK

Afbeelding 3 Voedingsadapter 12V 200mA (optioneel) Geschakelde voeding op achterzijde van A/V apparaat 230V/50Hz 20326_20091221_UG_IR_CONTROL_8_def 07-01-2010 15:48 Pagina 36• Zorg ervoor dat de IR ontvanger en de IR verlengkabel op de juiste manier zijn aangesloten en dat deze volledig ingeplugd zijn.

• Zorg ervoor dat de LED’s van de IR verlengkabel precies op de infrarood sensor van het A/V apparaat geplakt zijn, dit komt zeer precies. De exacte positie kunt u eenvoudig vinden door er met een zaklamp op te schijnen.

• Sommige IR vensters van settop en satteliet boxen zijn zeer gevoelig en eenvoudig te oversturen. Deze apparaten ontvangen dan te veel infrarood straling en zullen daardoor niet of slecht werken. Verplaats de IR LED of IR blaster zodat er minder infraroodlicht via het IR venster ontvangen wordt. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.

5. TECHNISCHE GEGEVENS

IR Module Voeding POWER: 100-240VAC 50/60Hz, 12VC 500mA (bijgeleverd) Voeding STATUS: 12VDC 200mA. plug, - 5.5mm buiten / + 2.1mm binnen (niet bijgeleverd) IR LED’s aansluitingen: 4x 3,5mm jack plug (mono) IR Ontvanger aansluiting: 1 Connector voor maximaal 3 parallel aangesloten ontvangers. Afmetingen: 85x49x24mm (inclusief bevestiging punten) IR ontvanger opbouw Frequentie bereik: 30-60 KHz IR ontvangst bereik: ± 10 Meter Kabellengte: 4 meter, te verlengen tot max 300 meter (UTP of equivalent) IR ontvanger Ontvangst indicatie LED IR ontvangst hoek: 90º (+45º/-45º vanaf center) Afmeting ontvanger blokje: 32x13x12mm IR ontvanger inbouw (optioneel) Frequentie bereik: 30-60 KHz IR ontvangst bereik: ± 10 Meter Kabellengte: 2 meter, te verlengen tot Max 300 meter (UTP of equivalent) IR ontvanger Ontvangst indicatie LED IR ontvangst hoek: 90º (+45º/-45º vanaf center) Afmeting ontvanger: Diameter 15.9mm - boormaat 16mm Lengte 50mm - inbouwdiepte 55mm Maximale materiaal dikte 40mm 37IR CONTROL 8

Extra IR ontvanger Opbouw Artnr.: 08003 Inbouw Artnr.: 08004 Met behulp van een extra IR Ontvanger kunt u uw A/V apparaten ook bedienen vanaf een andere ruimte. Zie voor meer informatie www.marmitek.com. Extra IR Verlengkabel Artnr.: 09777 Met behulp van een extra IR verlengkabel kunt u 2 extra A/V apparaten bedienen (Uit te breiden tot maximaal 8 A/V apparaten). Zie voor meer informatie www.marmitek.com. 38 © MARMITEK
