Producttype	Universele afstandsbediening
Merk	Marmitek
Model	Invisible Control 6 XTRA Smart
Afmetingen (L x B x H)	180 x 60 x 25 mm
Gewicht	150 g
Voeding	2 AAA-batterijen (niet inbegrepen)
Bereik	Tot 30 meter
Werkfrequentie	Infrarood (IR) en/of Radiofrequentie (RF)
Hoofdfuncties	Volume regelen, zender wisselen, bron selecteren, aan/uit
Compatibiliteit	Televisies, dvd-spelers, soundbars, decoders
Onderhoud en reiniging	Reinigen met een zachte, droge doek, oplosmiddelen vermijden
Veiligheid	Niet blootstellen aan vocht, buiten bereik van kinderen houden
Reserveonderdelen	Vervangingsbatterijen (niet meegeleverd)
Repareerbaarheid	Neem contact op met de klantenservice bij storing
Talen van de handleiding	Frans, Engels, Duits, Spaans, Italiaans, Nederlands
Aantal pagina's	76
Gebruikersbeoordeling	6.0/10

Veelgestelde vragen - Invisible Control 6 XTRA Smart MARMITEK

Hoe programmeer ik de afstandsbediening Invisible Control 6 XTRA Smart?

Om de afstandsbediening te programmeren, volg de instructies in de handleiding. Meestal volstaat het indrukken van de 'SETUP'-toets en het invoeren van de code van uw apparaat, of gebruik de automatische zoekfunctie.

Wat te doen als de afstandsbediening niet meer werkt?

Controleer eerst de batterijen: vervang ze indien nodig. Zorg ervoor dat er geen obstakels het infraroodsignaal blokkeren. Als het probleem aanhoudt, reset dan de afstandsbediening door de batterijen te verwijderen en gedurende 5 seconden op alle toetsen te drukken.

Hoe vind ik de code van mijn televisie?

Raadpleeg de codelijst in de handleiding van de afstandsbediening. U kunt ook de automatische zoekfunctie gebruiken: houd de 'SETUP'-toets ingedrukt en druk vervolgens op 'POWER' tot de televisie uitschakelt.

Is de afstandsbediening compatibel met alle apparaten?

De afstandsbediening Invisible Control 6 XTRA Smart is compatibel met de meeste merken televisies, dvd-spelers, decoders en soundbars. Controleer de compatibiliteitslijst in de handleiding voor specifieke merken.

Hoe maak ik de afstandsbediening schoon?

Gebruik een zachte, droge doek om het oppervlak af te nemen. Gebruik geen chemische of schurende producten. Voorkom dat er vocht in de openingen komt.

Welke batterijen moet ik gebruiken voor de afstandsbediening?

Gebruik twee AAA-batterijen van 1,5 V. Wij adviseren alkalinebatterijen voor een langere levensduur. Plaats ze met inachtneming van de polariteit zoals aangegeven in het compartiment.

Is het bereik van de afstandsbediening voldoende?

Het typische bereik is ongeveer 30 meter in open veld, maar kan worden verminderd door obstakels. Richt de afstandsbediening voor optimale werking rechtstreeks op het apparaat.

Hoe reset ik de afstandsbediening naar de fabrieksinstellingen?

Verwijder de batterijen, houd vervolgens de 'SETUP'-toets ingedrukt terwijl u de batterijen terugplaatst. Laat de toets los wanneer het lampje knippert. Alle codes worden gewist.

Kan ik meerdere apparaten bedienen met deze afstandsbediening?

Ja, de afstandsbediening kan worden geprogrammeerd om tot 6 verschillende apparaten te bedienen (tv, dvd, enz.). Gebruik de bronselectietoetsen om tussen hen te schakelen.

Waar kan ik de volledige handleiding downloaden?

U kunt de handleiding in PDF-formaat downloaden op de site notice-facile.com door te zoeken naar 'Marmitek Invisible Control 6 XTRA Smart'. De handleiding is beschikbaar in meerdere talen.

GEBRUIKSAANWIJZING Invisible Control 6 XTRA Smart MARMITEK

GEBRUIKSAANWIJZING 63

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1. INTRODUCTIE

Gefeliciteerd met de aankoop van de Invisible Control 6 XTRA | SMART™! Met de Invisible Control 6 XTRA | SMART™ kunt u de IR (infrarood) signalen van uw eigen afstandsbediening verlengen én u kunt uw A/V apparatuur bedienen met uw smartphone/tablet via de bijbehorende iOS of Android app. De Invisible Control 6 XTRA | SMART™ maakt het mogelijk om uw A/V apparatuur te bedienen terwijl deze in een gesloten kast staat of als uw apparatuur uit het zicht staat. De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.

2. INHOUD VAN DE VERPAKKING

1x IR Ontvanger + plak strip
1x IR Smart module + plak strip
1x IR Verlengkabel met één IR blaster LED + plak strip
2x IR Verlengkabel met twee IR blaster LEDs + plak strip
1x Voedingsadapter
1x Gebruiksaanwijzing

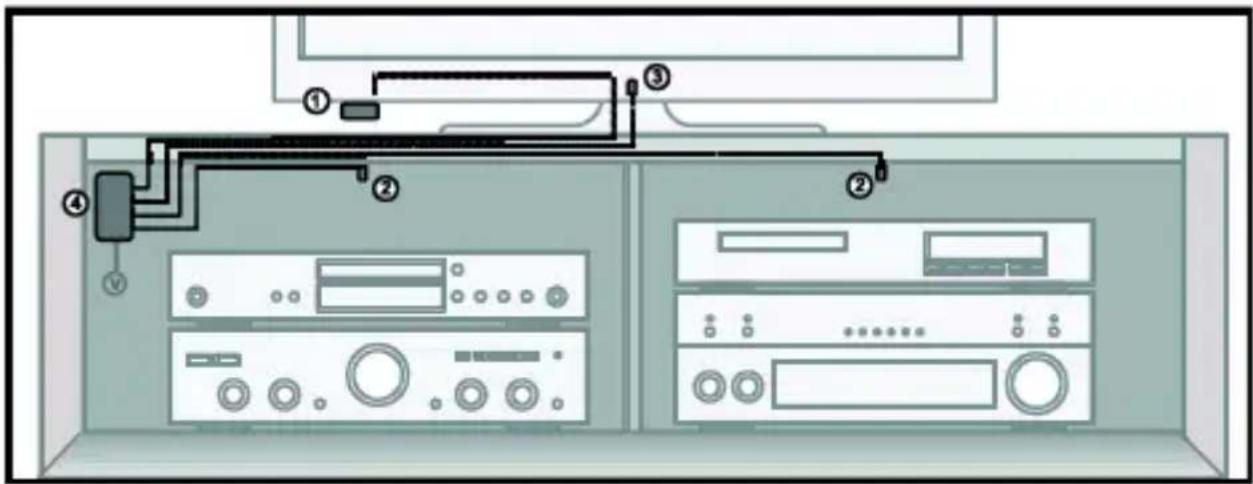

3. HOE WERKT HET?

Plaats uw A/V apparatuur in een gesloten (TV) meubel. De IR ontvanger (1) dient in het zicht van uw eigen afstandsbediening geïnstalleerd te worden. Plak de blaster LEDs (2) aangeduid met "IR OUT" waar u maar wilt in het (TV) meubel om alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen en plak de blaster LED (3) aangeduid met "IR TV" buiten het (TV) meubel op of in het zicht van de IR sensor van uw TV. Werk vervolgens de IR Smart module (4) netjes weg.

Richt de afstandsbediening op de kleine IR ontvanger om het gewenste commando naar de "IR OUT" blaster LED's (2) te sturen, deze zullen het infrarood commando direct doorgeven aan de A/V apparatuur in het (TV) meubel. De "IR TV" blaster LED (3) wordt alleen aangestuurd door bediening met uw smartphone/tablet.

4. INSTALLATIE

Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak de componenten nog niet definitief vast.

4.1 Plaatsing van de IR ontvanger

Plaats de zeer kleine IR ontvanger (1) van de Invisible Control 6 XTRA | SMART™ zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening zodat deze de verzonden commando's kan ontvangen (max. 10 meter).

• De meest logische plaats voor de IR ontvanger is bijvoorbeeld op het (TV) meubel waarin de A/V apparatuur zich bevindt of in de buurt van de TV.
• Door de uitsparing in de behuizing op de achterzijde van de IR ontvanger kunt u de kabel via de onder- of achterzijde geleiden, waardoor de kabel eenvoudig is weg te werken.
• Door de bijgeleverde zelfklevende strip te gebruiken is plaatsing vrijwel overal mogelijk.
• Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt.

Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.

4.2 Plaatsing van de IR blaster LEDs

4.2.1 In het (TV) meubel

Plak de blaster LED's (2), welke aangesloten zijn op de "IR OUT" uitgang, waar u maar wilt in het (TV) meubel om alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen.

• Bij een juiste plaatsing kan één blaster LED alle A/V apparatuur bedienen die in hetzelfde compartiment staan.
• In sommige situaties is het nodig een tweede blaster LED te plaatsen als niet alle A/V apparatuur met één blaster LED bediend kan worden.
• Of u plaatst de blaster LED op één van de A/V apparaten in het midden van het (TV) meubel en de overige apparatuur zal door reflectie van het infrarood signaal ook bediend worden.

4.2.2 Buiten het (TV) meubel

Plak de blaster LED (3), welke aangesloten is op "IR TV" uitgang, buiten het (TV) meubel op of in het zicht van de IR sensor van uw TV.

4.3 Plaatsing van de IR Smart module

Plaats de IR Smart module (4) op een bereikbare plaats op of naast uw A/V apparaten, en in de buurt van een stopcontact.

• Houd rekening met de kabellengte van de IR blaster LED- en IR ontvanger kabel
• Let er op dat de aansluitingen toegankelijk blijven en dat de lampjes zichtbaar blijven als controle voor een juiste werking.

- Door de bijgeleverde zelfklevende strip is plaatsing vrijwel overal mogelijk.

4.4 Aansluiten van de IR Smart module

1. Sluit de geïnstalleerde IR verlengkabels met twee blaster LEDs aan op de "IR OUT" aansluiting van de IR Smart module.
2. Sluit de geïnstalleerde IR verlengkabels met één blaster LED aan op de "IR TV" aansluiting van de IR Smart module.
3. Sluit de geïnstalleerde IR ontvanger kabel aan op de "IR IN" aansluiting van de IR Smart module.
4. Sluit de USB voedingsadapter aan op de "POWER" aansluiting van de IR Smart module en plug deze in een stopcontact.
5. Wanneer de Invisible Control 6 XTRA | SMART™ juist is aangesloten, knippert het rode lampje op de IR Smart module wanneer u een knop van de (infrarood) afstandsbediening indrukt en deze op de IR ontvanger richt.
6. Sluit de deurtjes van uw (TV) meubel en voorkom dat de A/V apparatuur ook direct van de afstandsbediening een infrarood commando kan ontvangen, dit kan namelijk tot bedieningsproblemen leiden.
7. U kunt nu uw A/V apparatuur bedienen via de Invisible Control 6 XTRA | SMART™ door gesloten kast deurtjes heen!

4.5 Installatie van de Invisible Control app

Wanneer u de Marmitek Invisible Control 6 XTRA | SMART™ heeft geïnstalleerd conform de stappen in deze gebruiksaanwijzing dan kunt u naast uw afstandsbediening ook uw smartphone/tablet gebruiken om uw apparatuur uit het zicht te bedienen. U dient hiervoor eerst de Marmitek Invisible Control app te installeren en bluetooth op uw smartphone/tablet in te schakelen.

Vervolgens maakt de app automatisch verbinding via Bluetooth en kunt u beginnen met het toevoegen van functies. Hoe u de app het beste in gebruik kunt nemen, kunt u lezen in de app in het instellingen menu onder de button "Help".

Download de "Invisible Control" app op smartphone/tablet:

De A/V apparatuur reageert niet op signalen van mijn afstandsbedieningen.

Neem de volgende aanwijzingen in acht:

• De IR ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 60 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening.
• Indien het lampje op de IR Smart module continue brandt wordt de IR ontvanger mogelijk verstoord door een infrarood stoorsignaal. Probeer de IR ontvanger zodanig te plaatsen dat deze zo min mogelijk last heeft van mogelijke storingsbronnen zoals direct invallend zonlicht, Flat Screen TV's (LCD, Plasma, LED), TL verlichting of spaarlampen.
• De IR ontvanger werkt samen met alle standaard (infrarood) afstandsbedieningen. De enige (bij ons bekende) uitzondering hierop is Bang&Olufsen (B&O).
• Zorg ervoor dat de IR ontvanger en de IR verlengkabels op de juiste manier zijn aangesloten en dat deze volledig ingeplugd zijn.

Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.

IR blaster LEDs aansluitingen: 3x 2.5mm jack (mono).

IR ontvanger aansluiting: 1x 3.5mm jack (mono).

Afmetingen: 80 x 43 x 19mm.

IR ontvanger

Frequentie bereik: 30-60 KHz.

IR ontvangst hoek: 60° (+30°/-30° vanaf midden).

Afmeting ontvanger blokje: 15 x 30 x 11mm.

IR verlengkabel

IR blaster LEDs 2 x IR verlengkabel met twee

blaster LEDs.

1 x IR verlengkabel met één

blaster LED.

IR zend bereik: 2 meter.

Kabellengte: 3 meter.

Verklaring van overeenstemming

Bij deze verklaart Marmitek BV, dat deze Invisible Control 6 XTRA | SMART™ voldoet aan de

essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2004/108/eg van het Europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

AUTEURSRECHTEN

Marmitek is een handelsmerk van Pattitude BV. Invisible Control 6 XTRA | SMART™ is een handelsmerk van Marmitek BV. Alle rechten voorbehouden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerking dienst, of met de winkel waar u het product hebt aangeschaft.

MARMITEK® www.marmitek.com
