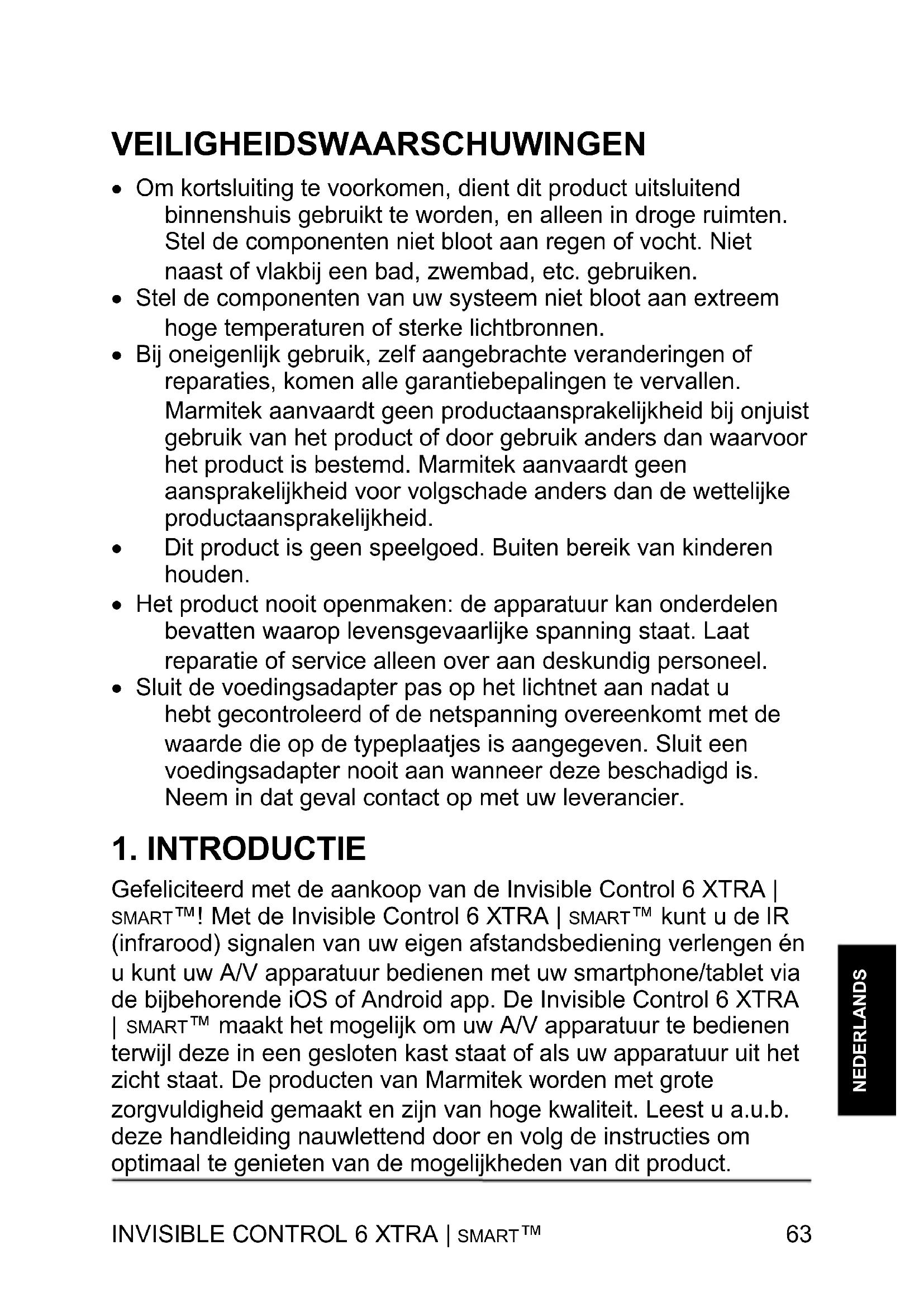

NEDERLANDS VEILIGHEIDSWAARSCHUWINGEN x Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken. x Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen. x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. x Dit product is geen speelgoed. Buiten bereik van kinderen houden. x Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel. x Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

Gefeliciteerd met de aankoop van de Invisible Control 6 XTRA | SMART™! Met de Invisible Control 6 XTRA | SMART™ kunt u de IR (infrarood) signalen van uw eigen afstandsbediening verlengen én u kunt uw A/V apparatuur bedienen met uw smartphone/tablet via de bijbehorende iOS of Android app. De Invisible Control 6 XTRA

SMART™ maakt het mogelijk om uw A/V apparatuur te bedienen terwijl deze in een gesloten kast staat of als uw apparatuur uit het zicht staat. De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.© MARMITEK

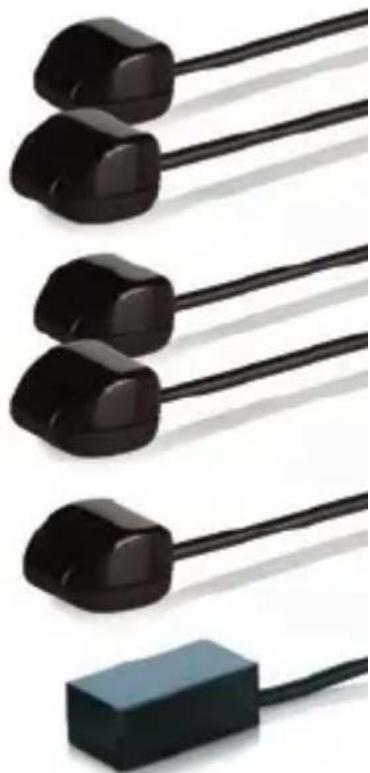

1x IR Ontvanger + plak strip 1x IR Smart module + plak strip 1x IR Verlengkabel met één IR blaster LED + plak strip 2x IR Verlengkabel met twee IR blaster LEDs + plak strip 1x Voedingsadapter 1x Gebruiksaanwijzing

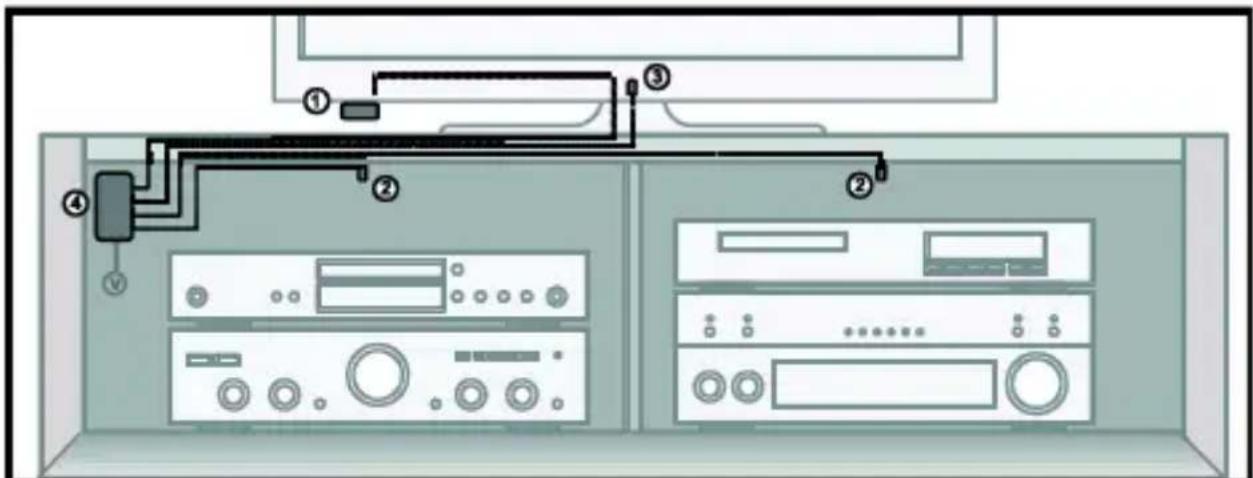

Plaats uw A/V apparatuur in een gesloten (TV) meubel. De IR ontvanger (1) dient in het zicht van uw eigen afstandsbediening geïnstalleerd te worden. Plak de blaster LEDs (2) aangeduid met ‘’IR OUT’’ waar u maar wilt in het (TV) meubel om alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen en plak de blaster LED (3) aangeduid met ‘’IR TV‘’ buiten het (TV) meubel op of in het zicht van de IR sensor van uw TV. Werk vervolgens de IR Smart module (4) netjes weg. Richt de afstandsbediening op de kleine IR ontvanger om het gewenste commando naar de ‘’IR OUT’’ blaster LED’s (2) te sturen, deze zullen het infrarood commando direct doorgeven aan de A/V apparatuur in het (TV) meubel. De ‘’IR TV’’ blaster LED (3) wordt alleen aangestuurd door bediening met uw smartphone/tablet.INVISIBLE CONTROL 6 XTRA | SMART™

Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak de componenten nog niet definitief vast.

4.1 Plaatsing van de IR ontvanger

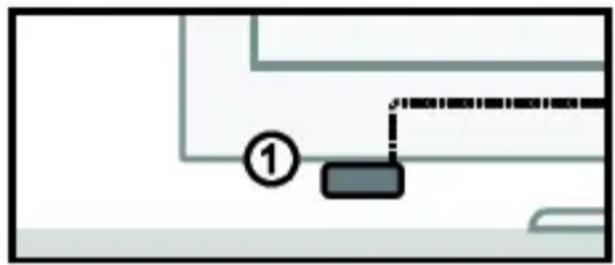

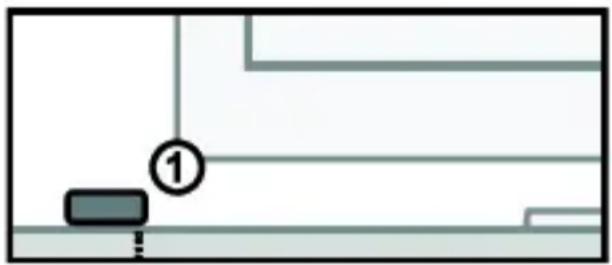

Plaats de zeer kleine IR ontvanger (1) van de Invisible Control 6 XTRA | SMART™ zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening zodat deze de verzonden commando’s kan ontvangen (max. 10 meter). x De meest logische plaats voor de IR ontvanger is bijvoorbeeld op het (TV) meubel waarin de A/V apparatuur zich bevindt of in de buurt van de TV. x Door de uitsparing in de behuizing op de achterzijde van de IR ontvanger kunt u de kabel via de onder- of achterzijde geleiden, waardoor de kabel eenvoudig is weg te werken. x Door de bijgeleverde zelfklevende strip te gebruiken is plaatsing vrijwel overal mogelijk. x Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt. Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.© MARMITEK

4.2 Plaatsing van de IR blaster LEDs

4.2.1 In het (TV) meubel

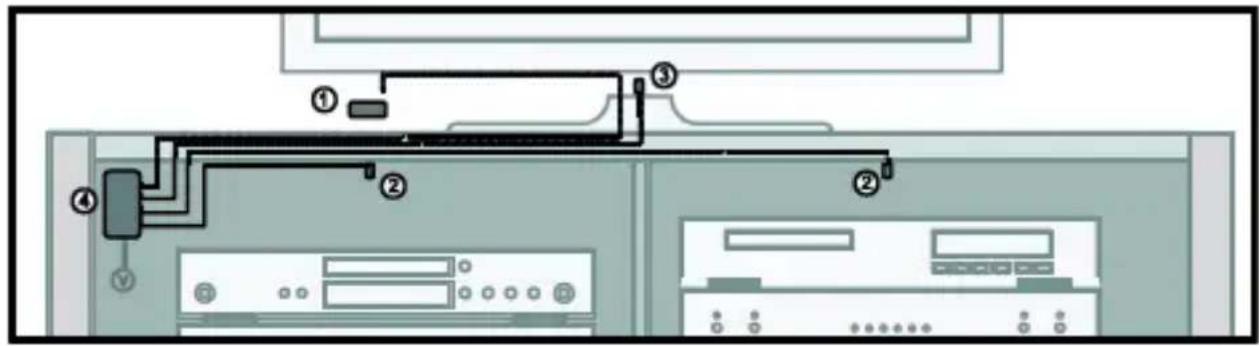

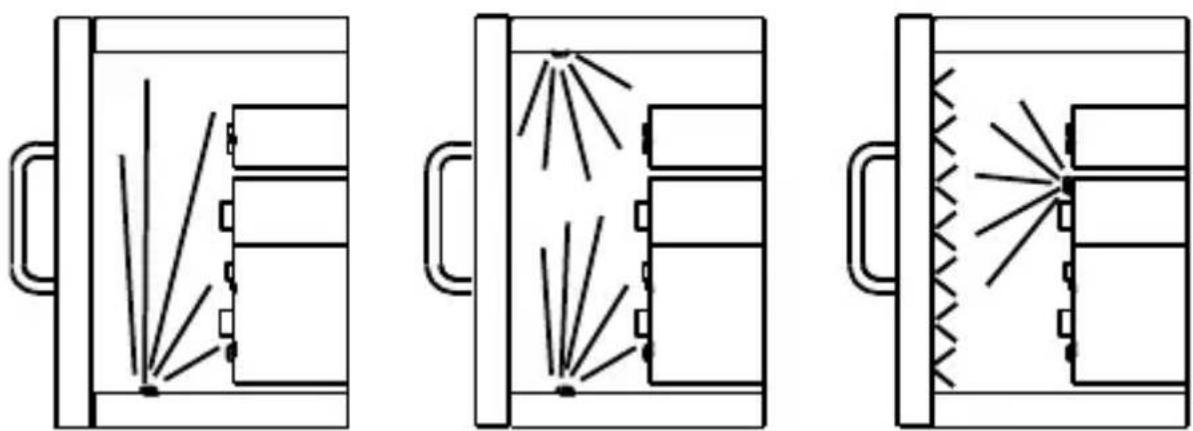

Plak de blaster LED’s (2), welke aangesloten zijn op de ‘’IR OUT’’ uitgang, waar u maar wilt in het (TV) meubel om alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen. x Bij een juiste plaatsing kan één blaster LED alle A/V apparatuur bedienen die in hetzelfde compartiment staan. x In sommige situaties is het nodig een tweede blaster LED te plaatsen als niet alle A/V apparatuur met één blaster LED bediend kan worden. x Of u plaatst de blaster LED op één van de A/V apparaten in het midden van het (TV) meubel en de overige apparatuur zal door reflectie van het infrarood signaal ook bediend worden.INVISIBLE CONTROL 6 XTRA | SMART™

4.2.2 Buiten het (TV) meubel

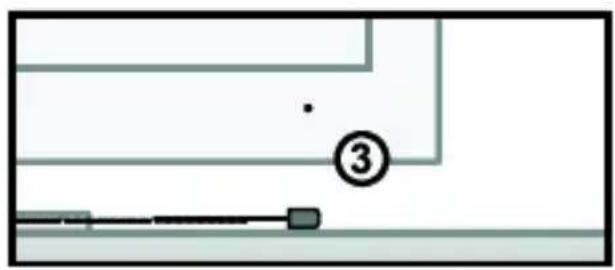

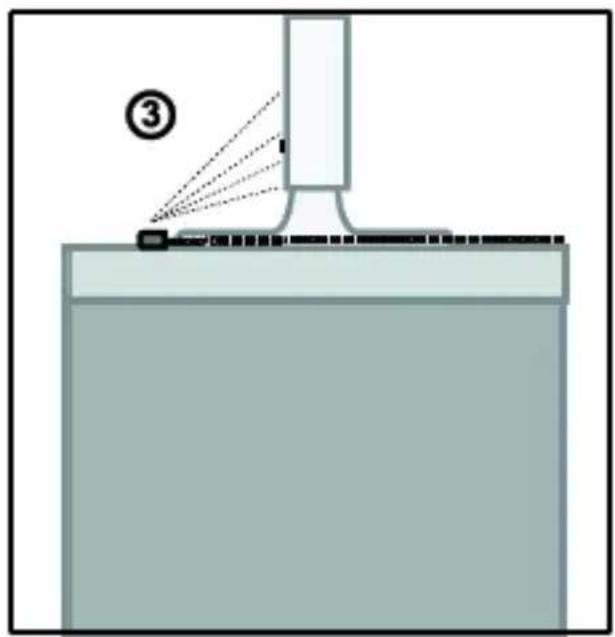

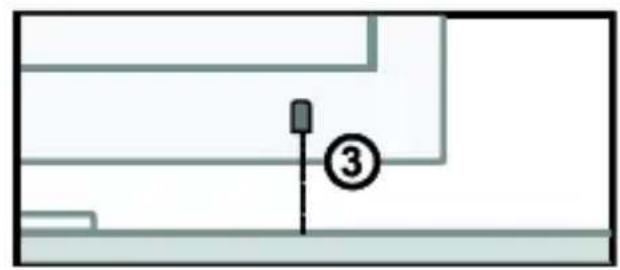

Plak de blaster LED (3), welke aangesloten is op ‘’IR TV’’ uitgang, buiten het (TV) meubel op of in het zicht van de IR sensor van uw TV.© MARMITEK

4.3 Plaatsing van de IR Smart module

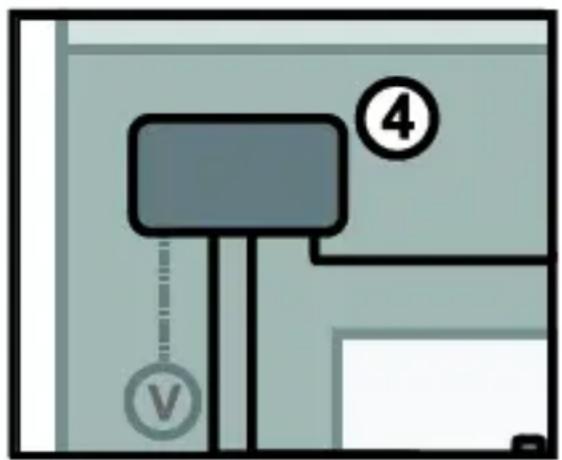

Plaats de IR Smart module (4) op een bereikbare plaats op of naast uw A/V apparaten, en in de buurt van een stopcontact. x Houd rekening met de kabellengte van de IR blaster LED- en IR ontvanger kabel x Let er op dat de aansluitingen toegankelijk blijven en dat de lampjes zichtbaar blijven als controle voor een juiste werking. x Door de bijgeleverde zelfklevende strip is plaatsing vrijwel overal mogelijk.INVISIBLE CONTROL 6 XTRA | SMART™

4.4 Aansluiten van de IR Smart module

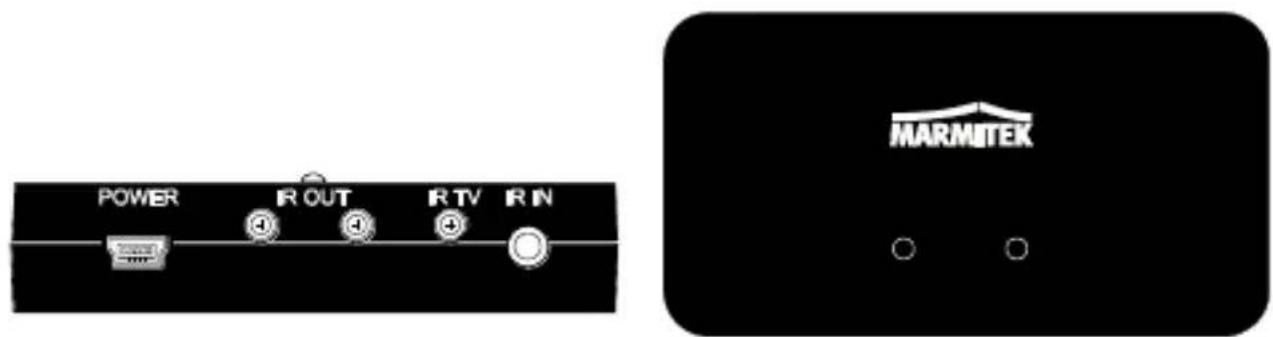

1. Sluit de geïnstalleerde IR verlengkabels met twee blaster

LEDs aan op de “IR OUT” aansluiting van de IR Smart module.

2. Sluit de geïnstalleerde IR verlengkabels met één blaster LED

aan op de “IR TV” aansluiting van de IR Smart module.

3. Sluit de geïnstalleerde IR ontvanger kabel aan op de “IR IN”

aansluiting van de IR Smart module.

4. Sluit de USB voedingsadapter aan op de "POWER"

aansluiting van de IR Smart module en plug deze in een stopcontact.

5. Wanneer de Invisible Control 6 XTRA |

SMART™ juist is aangesloten, knippert het rode lampje op de IR Smart module wanneer u een knop van de (infrarood) afstandsbediening indrukt en deze op de IR ontvanger richt.

6. Sluit de deurtjes van uw (TV) meubel en voorkom dat de A/V

apparatuur ook direct van de afstandsbediening een infrarood commando kan ontvangen, dit kan namelijk tot bedieningsproblemen leiden.

7. U kunt nu uw A/V apparatuur bedienen via de Invisible

Control 6 XTRA | SMART™ door gesloten kast deurtjes heen!© MARMITEK

Wanneer u de Marmitek Invisible Control 6 XTRA | SMART™ heeft geïnstalleerd conform de stappen in deze gebruiksaanwijzing dan kunt u naast uw afstandsbediening ook uw smartphone/tablet gebruiken om uw apparatuur uit het zicht te bedienen. U dient hiervoor eerst de Marmitek Invisible Control app te installeren en bluetooth op uw smartphone/tablet in te schakelen. Vervolgens maakt de app automatisch verbinding via Bluetooth en kunt u beginnen met het toevoegen van functies. Hoe u de app het beste in gebruik kunt nemen, kunt u lezen in de app in het instellingen menu onder de button ‘’Help’’. Download de ‘’Invisible Control’’ app op smartphone/tablet:

De A/V apparatuur reageert niet op signalen van mijn afstandsbedieningen. Neem de volgende aanwijzingen in acht: x De IR ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 60 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening. x Indien het lampje op de IR Smart module continue brandt wordt de IR ontvanger mogelijk verstoord door een infrarood stoorsignaal. Probeer de IR ontvanger zodanig te plaatsen dat deze zo min mogelijk last heeft van mogelijke storingsbronnen zoals direct invallend zonlicht, Flat Screen TV’s (LCD, Plasma, LED), TL verlichting of spaarlampen. x De IR ontvanger werkt samen met alle standaard (infrarood) afstandsbedieningen. De enige (bij ons bekende) uitzondering hierop is Bang&Olufsen (B&O). x Zorg ervoor dat de IR ontvanger en de IR verlengkabels op de juiste manier zijn aangesloten en dat deze volledig ingeplugd zijn. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.© MARMITEK

IR Smart module Voeding 100-240VAC @50/60Hz, 5VDC@1A mini USB adapter (meegeleverd) of mini USB kabel (niet meegeleverd). IR blaster LEDs aansluitingen: 3x 2.5mm jack (mono). IR ontvanger aansluiting: 1x 3.5mm jack (mono). Afmetingen: 80 x 43 x 19mm. IR ontvanger Frequentie bereik: 30-60 KHz. IR ontvangst bereik: ± 10 Meter. Kabellengte: 3 meter. IR ontvangst hoek: 60º (+30º/-30º vanaf midden). Afmeting ontvanger blokje: 15 x 30 x 11mm. IR verlengkabel IR blaster LEDs 2 x IR verlengkabel met twee blaster LEDs. 1 x IR verlengkabel met één blaster LED. IR zend bereik: 2 meter. Kabellengte: 3 meter.INVISIBLE CONTROL 6 XTRA | SMART™

NEDERLANDS Verklaring van overeenstemming Bij deze verklaart Marmitek BV, dat deze Invisible Control 6 XTRA | SMART™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen: Richtlijn 2004/108/eg van het Europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

AUTEURSRECHTEN Marmitek is een handelsmerk van Pattitude BV. Invisible Control 6 XTRA | SMART™ is een handelsmerk van Marmitek BV. Alle rechten voorbehouden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.
