Félicitations pour l'achat de l’Invisible Control 6 XTRA | SMART™! Grâce à vous pouvez prolonger les signaux IR (infrarouges) de votre télécommande et vous pouvez également contrôler vos appareils A/V avec votre smartphone/tablette par le biais de l’application iOS ou Android correspondante.© MARMITEK

l’Invisible Control 6 XTRA | SMART™ permet de commander votre équipement A/V tandis que celui-ci est installé dans une armoire fermée, ou situé hors de vue. Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.

2. CONTENU DE L'EMBALLAGE

1X Récepteur IR + bande adhésive 1x Module Smart IR + bande adhésive 1x Câble d'extension IR avec une seule LED blaster IR + bande adhésive 2x Câbles d'extension IR avec deux LEDs blaster IR + bande adhésive 1 Adaptateur secteur 1 Manuel d'utilisation

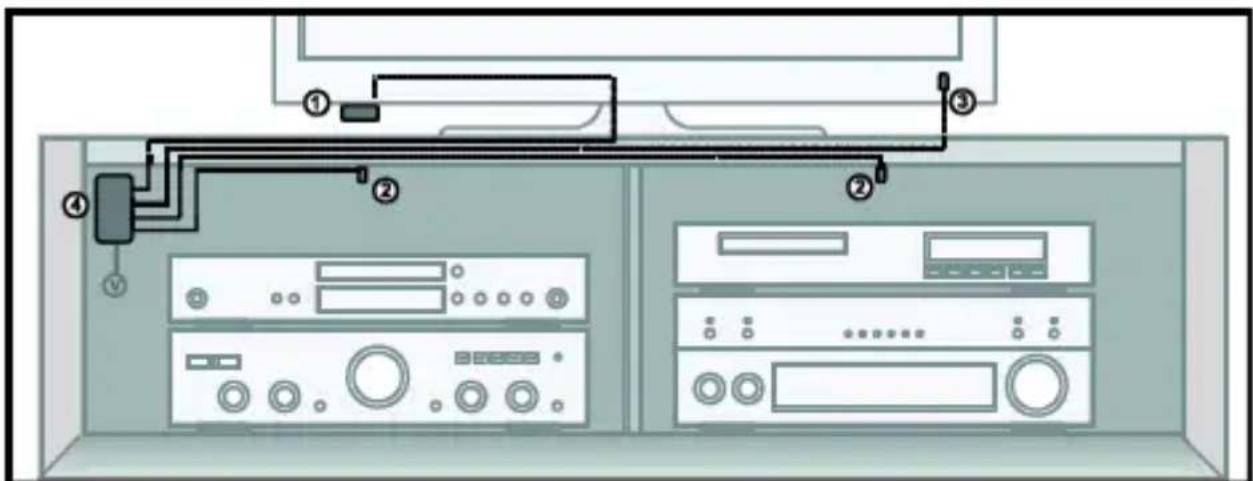

Placez votre appareil A/V dans un meuble (TV) fermé. Le récepteur IR (1) doit être installé en vue de votre propre télécommande. Collez les LEDs blaster (2) désignées par ‘’IR OUT’’ où vous voulez dans le meuble (TV) afin de pouvoir contrôler tous les appareils A/V dans le même compartiment et collez la LED blaster (3) désignée par ‘’IR TV‘’ à l’extérieur duInvisible Control 6 XTRA | SMART™

FRANÇAIS meuble (TV) ou en vue du capteur IR de votre téléviseur. Dissimulez ensuite soigneusement le module Smart IR (4). Dirigez la télécommande vers le petit récepteur IR afin d'envoyer l'ordre souhaité vers les LEDs blaster (2) ‘’IR OUT’’ ; ces dernières transmettront directement cet ordre infrarouge à vos appareils A/V qui se trouvent dans le meuble (TV). La LED blaster ‘’IR TV’’ (3) ne peut être contrôlée qu’avec votre smartphone/tablette.

Pour vérifier le bon fonctionnement du système il est conseillé de tester au préalable la disposition comme vous l'avez prévue. A cet effet connectez tout, comme décrit ci-dessous, mais ne fixez pas définitivement les composants.

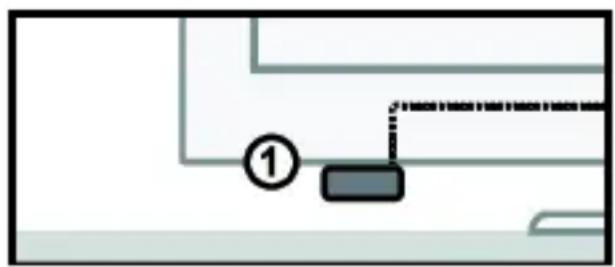

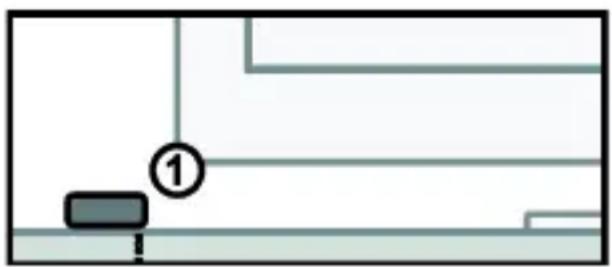

Placez le minuscule Récepteur IR (1) de l’Invisible Control 6 XTRA | SMART™ de telle sorte qu'il soit en vue de votre télécommande (infrarouge) et qu'il puisse recevoir les ordres transmis (max. 10 mètres). x L'emplacement le plus logique pour installer votre Récepteur IR est par exemple sur le meuble (TV) dans lequel les appareils A/V sont placés ou à proximité du téléviseur. x Grâce à l'encoche dans le boîtier à l'arrière du Récepteur IR vous pouvez faire passer le câble par dessous ou sur la face arrière, ce qui permet de dissimuler facilement le câble. x En utilisant la bande adhésive fournie le Récepteur IR peut être placé pratiquement n'importe où. x Faites des essais pour repérer la position exacte avant de coller définitivement le récepteur IR.© MARMITEK

Attention ! La bande adhésive peut provoquer une décoloration de certaines surfaces ou laisser des résidus de colle lorsqu'on l'enlève.

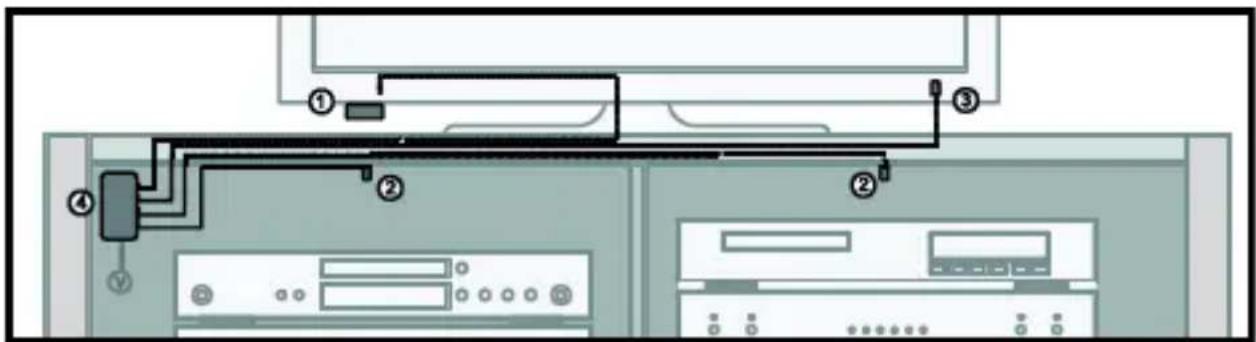

4.2 INSTALLATION DU CÂBLE D’EXTENSION IR LED

4.2.1 A l’intérieur du meuble (TV)

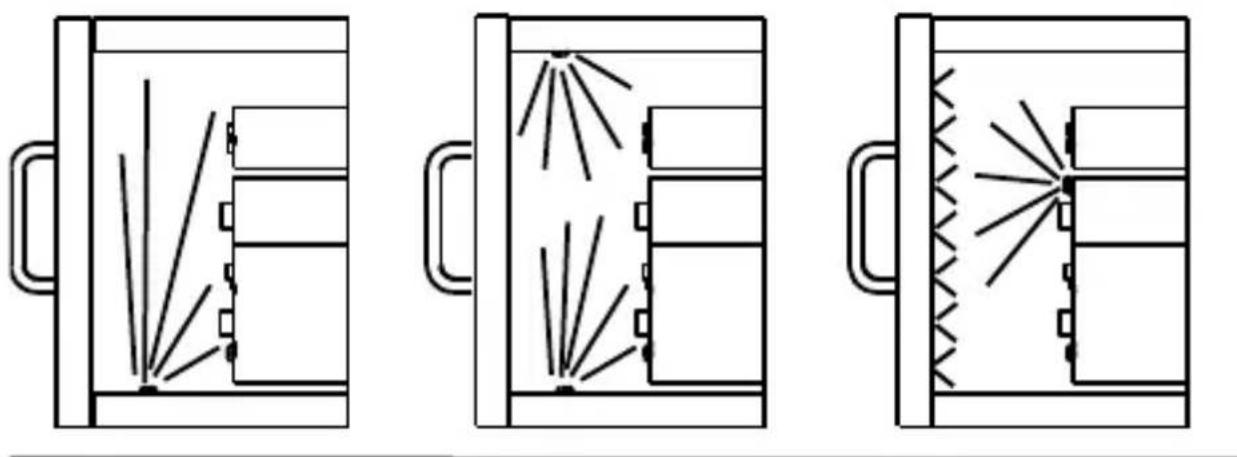

Collez les LEDs blaster (2) qui sont connectées à la sortie ‘’IR OUT’’ où vous voulez dans le meuble (TV) afin de pouvoir contrôler tous les appareils A/V dans le même compartiment x Si une LED blaster est installée correctement elle peut commander tous les appareils qui se trouvent dans le même compartiment. x Dans certains cas, s'il n'est pas possible de commander tous les appareils A/V avec une seule LED blaster, il est nécessaire de placer une deuxième LED blaster. x Ou vous placez la LED blaster sur l'un des appareils A/V au milieu du meuble (TV) et les autres appareils seront également commandés par la réflexion du signal infrarouge.Invisible Control 6 XTRA | SMART™

4.2.2 A l’extérieur du meuble (TV)

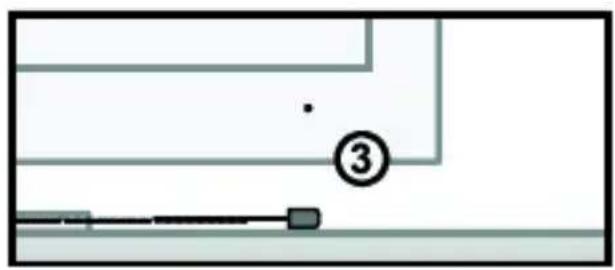

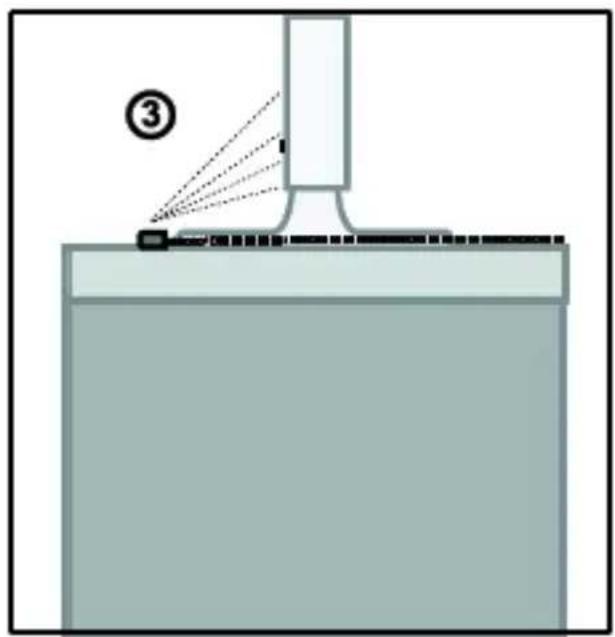

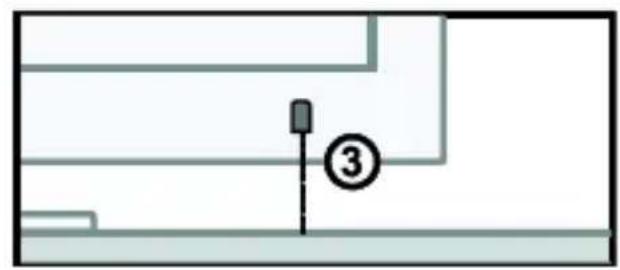

Collez la LED blaster (3) qui est connectée à sortie ’IR TV‘’ à l’extérieur du meuble (TV) ou en vue du capteur IR de votre téléviseur.© MARMITEK

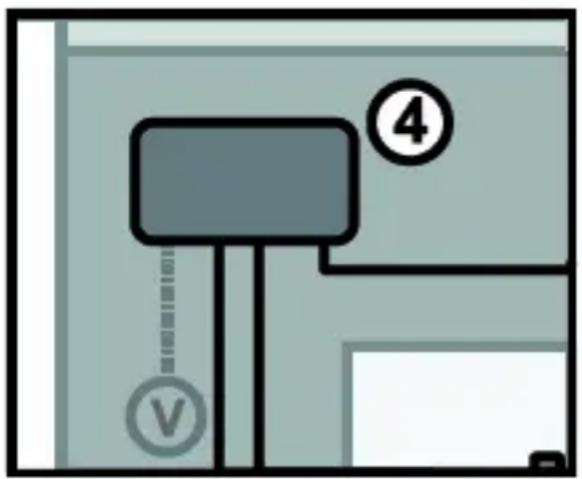

Placez le module Smart IR (4) dans un endroit accessible ou à côté de vos appareils A/V et à proximité d'une prise électrique. x Tenez compte de la longueur du câble de la LED blaster IR ainsi que de celle du récepteur IR. x Assurez-vous que les prises restent accessibles et que les voyants soient visibles pour contrôler le bon fonctionnement. x En utilisant la bande adhésive fournie il peut être placé pratiquement n'importe où.Invisible Control 6 XTRA | SMART™

4.4 Connexion du module Smart IR

1. Connectez les câbles d'extension IR installés avec deux

LEDs blaster sur la prise “IR OUT” du module Smart IR.

2. Connectez les câbles d'extension IR installés avec une seule

LED blaster sur la prise “IR TV” du module Smart IR

3. Connectez le Câble du Récepteur IR installé sur la prise "IR

IN" du Module Smart IR.

4. Connectez l'adaptateur secteur USB sur la prise "POWER"

(Alimentation) du Module Smart IR et branchez-le sur une prise électrique.

5. Si l'Invisible Control 6 XTRA |

SMART™ est correctement connecté, le voyant rouge sur le module Smart IR clignote lorsque vous appuyez sur une touche de la télécommande (infrarouge) et que vous la dirigez vers le récepteur IR.

6. Fermez les portes de votre meuble (TV) et évitez que vos

appareils A/V puissent recevoir directement un ordre infrarouge de la télécommande, cela pourrait en effet causer des problèmes de commande.

7. Vous pouvez maintenant commander vos appareils A/V par

le biais de l'Invisible Control 6 XTRA | SMART™ à travers les portes fermées d'un meuble!© MARMITEK

Si vous avez installé le Marmitek Invisible Control 6 XTRA | SMART™ conformément aux étapes mentionnées dans ce manuel d’utilisation, vous pouvez également utiliser en plus de votre télécommande votre smartphone / tablette pour contrôler vos appareils hors de la vue. Pour cela vous devez d’abord installer l’application Marmitek Invisible Control et activer le Bluetooth sur votre smartphone/tablette. Ensuite l’application établit automatiquement la connexion par le biais de Bluetooth et vous pouvez ajouter des fonctions. Pour savoir comment utiliser de façon optimale cette application, vous pouvez lire les instructions dans le menu des paramètres de cette application sous la rubrique ‘’Help’’. Téléchargez l’application ‘’Invisible Control’ sur votre smartphone/tablette:

L'appareil A/V ne réagit pas aux signaux de ma télécommande. Respectez les instructions suivantes : x Le Récepteur IR a une sensibilité de réception d'environ 10 mètres pour un angle d'ouverture de 60 degrés. La portée dépend également de la télécommande utilisée. x Si le voyant “IR data” (données IR) reste allumé continuellement, il se peut que le Récepteur IR soit éventuellement perturbé par un signal d'interférence infrarouge. Essayez de placer le Récepteur IR de telle sorte qu'il soit le moins possible perturbé par d'éventuelles sources d'interférence telles que la lumière directe du soleil, les Téléviseurs à Écran Plat (LCD, Plasma, LED), les lampes fluorescentes ou les ampoules basse consommation. x Le récepteur IR est compatible avec toutes les télécommandes (infrarouges) standard. A l’exception (à notre connaissance) de Bang&Olufsen (B&O). x Assurez-vous que le Récepteur IR et le câble d'extension IR soient correctement connectés et qu'ils soient enfichés fermement. Vous avez des questions pour lesquelles vous ne trouvez pas de réponse ci-dessus ? Visitez le site www.marmitek.com© MARMITEK

Module Smart IR Alimentation : 100-240VAC @50/60Hz, 5VDC@1A mini adaptateur USB (fourni) ou mini câble USB (non fourni). Prises LEDs blaster IR: 3 x 2.5mm jack (mono). Prises Récepteur IR: 1 x 3.5mm fiche jack (mono). Dimensions: 80 x 43 x 19mm. Récepteur IR Fréquence: 30-60 KHz. Portée IR: ± 10 mètres. Longueur de câbles: 3 mètres. Angle de réception IR: 60º (+30º/-30º depuis le centre). Dimensions block récepteur: 15 x 13 x 11mm. Câble de rallonge IR LEDs blaster IR : 2x câbles d’extension IR avec deux LEDs blaster. 1 x câble d'extension IR avec une seule LED blaster. Portée de transmission IR: 2 mètres. Longueur du câble: 3 mètres.Invisible Control 6 XTRA | SMART™
