MANUALE UTENTE Invisible Control 6 XTRA Smart MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulazioni per l'acquisto del dispositivo Invisible Control 6 XTRA | SMART™ di Marmitek! Tramite l'Invisible Control 6 XTRA | SMART™ è possibile estendere i segnali IR (infrarossi) del telecomando ed è anche possibile comandare i dispositivi A/V con lo smartphone/il tablet tramite la relativa app iOS o Android.. Grazie a Invisible Control 6 XTRA™ potrete controllare il vostro impianto audio/video anche se collocato in un armadio chiuso o fuori vista. I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi reghiamo di leggere attentamente

questo manuale e seguite le istruzioni per sfruttare tutte le possibilità di questo prodotto.

2. CONTENUTO DELL'IMBALLAGGIO

1x ricevitore IR + nastro adesivo

1x modulo Smart IR + nastro adesivo

1x cavo di prolunga IR con 1 LED blaster IR + nastro adesivo

2x cavo di prolunga IR con 2 LED blaster IR + nastro adesivo

1x adattore di alimentazione

1x istruzioni per l'uso

3. COME FUNZIONA?

Collocare i dispositivi A/V in un mobile (per TV) chiuso. Il ricevitore IR (1) deve essere installato nel campo visivo del telecomando. Incollare i LED blaster (2) con l'iscrizione "IR OUT" dove si desideri nel mobile (TV), per poter comandare tutti i dispositivi A/V nello stesso scomparto. Incollare il LED blaster (3) con l'iscrizione "IR TV", fuori il mobile (TV) o in vista del sensore IR del TV. Poi nascondere il modulo Smart IR (4). Puntare il telecomando verso il piccolo ricevitore IR per inviare l'apposito comando ai LED blaster "IR OUT" (2), che trasferiranno direttamente il comando a infrarossi ai dispositivi A/V nel mobile (per TV). Si può solo comandare il LED blaster "IR TV" (3) tramite lo smartphone/il tablet.

4. INSTALLAZIONE

Per controllare il buon funzionamento del sistema si raccomanda di prima testare il vostro sistema pianificato. A tal scopo si deve collegare tutto come descritto qui sotto, ma i componenti non devono ancora essere incollati definitivamente.

4.1 COLLOCAMENTO DEL RICEVITORE IR

Collocare il ricevitore IR (1) di dimensioni minime dell'Invisible Control 6 XTRA | SMART™ cosicché sarà visibile per il vostro telecomando (ad infrarossi), che in tal modo potrà ricevere i comandi (max. 10 metri).

• Il posto più logico per il ricevitore IR è per esempio sull'armadio in cui si trovano le apparecchiature A/V o vicino al TV.
• Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possibile condurre il cavo via il lato inferiore o posteriore e posizionare fuori dalla vista il cavo.
• Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in quasi ogni luogo.
• Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di installazione.

Attenzione! La striscia adesiva può causare scolorimenti su determinate superfici o lasciare residui di colla in caso di rimozione.

4.2 COLLOCAMENTO DEI LED DEL CAVO DI PROLUNGA IR

4.2.1 Nel mobile (per TV)

Incollare i LED blaster (2) connessi all'uscita "IR OUT", dove si desideri nel mobile (TV), per poter comandare tutti i dispositivi A/V nello stesso scomparto.

• Se collocato bene, un solo LED blaster può comandare tutti gli apparecchi A/V che si trovano nello stesso vano.
• In alcune situazioni è necessario collocare un secondo LED blaster se non è possibile di comandare tutte le apparecchiature A/V con un solo LED blaster.
• O si deve collocare il LED blaster ad uno degli apparecchi A/V nel centro dell'armadio e gli altri apparecchi saranno anche comandati, grazie alla riflessione del segnale a infrarossi.

4.2.2 Fuori il mobile (per TV)

Inollare il LED blaster (3) connesso all'uscita "IR TV", fuori il mobile (TV) o in vista del sensore IR del TV.

Posizionare il modulo Smart IR (4) in un posto accessibile sopra o accanto ai dispositivi A/V, e vicino a una presa di corrente.

• Rispettare la lunghezza del cavo del LED blaster IR e del cavo ricevitore IR
  • Assicurarsi che i connettori rimangano accessibili e che i LED rimangano visibili per poter controllare il corretto funzionamento.
  • Grazie al nastro adesivo fornito in

dotazione è possibile collocarlo quasi ovunque si desideri.

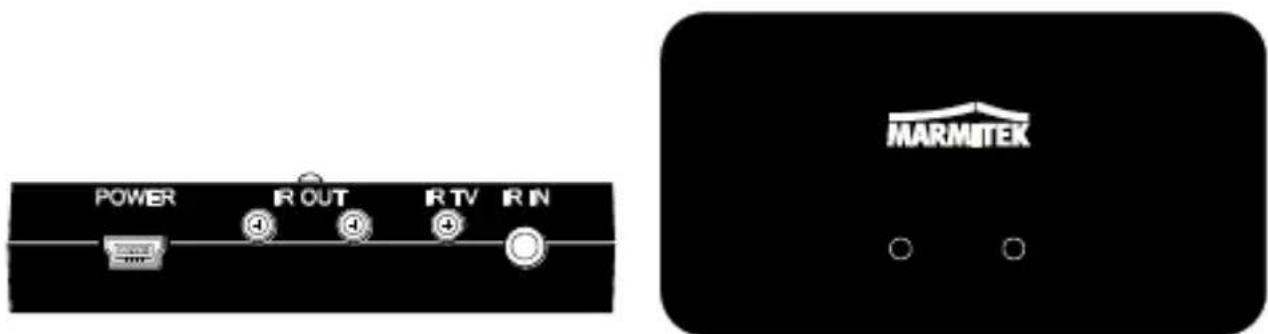

4.4 Collegare il modulo Smart IR

1. Collegare i cavi di prolunga IR con due LED blaster già installati alla presa "IR OUT" del modulo Smart IR.
2. Collegare i cavi di prolunga IR con uno LED blaster già installati alla presa "IR TV" del modulo Smart IR.
3. Collegare il cavo di ricezione IR già installato alla presa "IR IN" del modulo Smart IR.
4. Collegare l'adattatore di alimentazione USB alla presa "POWER" del modulo Smart IR ed infilarlo in una presa di corrente.
5. Se l'Invisible Control 6 XTRA | SMART™ è stato collegato correttamente, la spia rossa sul modulo Smart IR lampeggia quando si preme un tasto del telecomando (a infrarossi) puntandolo verso il ricevitore IR.
6. Chiudere le ante dell'armadio per (TV) prevenire che le apparecchiature A/V sono anche in grado di ricevere direttamente un comando ad infrarossi dal telecomando; questo può causare problemi di comando.
7. Ora è possibile comandare le apparecchiature A/V attraverso le ante chiuse, grazie all'Invisible Control 6 XTRA | SMART™.

4.5 Installazione dell'app Invisible Control

Una volta installato l'Invisible Control 6 XTRA | SMART™ di Marmitek secondo i passi indicati in queste istruzioni per l'uso, è possibile utilizzare, oltre il telecomando, lo smartphone/il tablet per comandare i dispositivi non in vista. Ma prima si deve installare l'app Invisible Control di Marmitek e attivare l'opzione Bluetooth sullo smartphone/sul tablet.

Poi l'app stabilisce una connessione automatica tramite Bluetooth e si possono aggiungere delle funzionalità. Come funziona esattamente l'app, si può leggere nel menu Impostazioni dell'app, alla voce “Aiuto” (Help).

Si può scaricare l'app "Invisible Control" sullo smartphone/sul tablet:

Le apparecchiature A/V non reagiscono ai segnali dei telecomandi.

Attenersi alle seguenti istruzioni:

• La sensibilità di ricezione del ricevitore IR è di circa 10 metri ad un angolo di 60 gradi. La portata dipende anche dal telecomando usato.
• Nel caso che la spia “IR data” si accenda continuamente, il ricevitore IR potrà essere disturbato da un segnale ad infrarossi. Cercare di collocare il ricevitore IR in maniera tale che le fonti di disturbo, come la luce solare diretta, i TV a schermo piatto (LCD, plasma, LED), tubi fluorescenti o lampade a risparmio energetico, non diano fastidio.
• Il ricevitore IR funziona con tutti i tipi di telecomandi (a infrarossi) standard. L'unica eccezione che conosciamo è il telecomando di Bang&Olufsen (B&O).
• Assicurarsi che il ricevitore IR ed il cavo di prolunga IR siano collegati nel modo giusto e che siano completamente infilati.

Avete ancora domande che non sono state risposte qui sopra? Vi preghiamo di visitare il nostro sito www.marmitek.com

6. CARATTERISTICHE TECNICHE

Modulo Smart IR

Alimentazione 100-240VAC @50/60Hz,

adattatore 5VDC@1A mini USB adattatore (fornito in dotazione) o cavo USB mini (non fornito in dotazione).

Prese LED blaster IR: 3x 2.5mm jack (mono).

Connessione al Ricevitore a IR: 1x 3,5 mm spina jack (mono).

Dimensioni: 80 x 43 x 19mm.

Ricevitore IR

Range di frequenza: 30-60 KHz.

Range di ricezione IR: ± 10 metri.

Lunghezza del cavo: 3 metri.

Angolo di ricezione IR: 60° (+30°/-30° dal centro).

Dimensioni del blocco

ricevitore: 15 x 30 x11mm.

Cavo di prolunga a IR

LED blaster IR 2 x IR cavo di prolunga con due

LED blaster.

1 x IR cavo di prolunga con uno

LED blaster.

Portata di trasmissione: 2 metri.

Lunghezza del cavo: 3 metri.

DICHIARAZIONE DI CONFORMITÀ

Con ciò, Marmitek BV, dichiara che lo Invisible Control 6 XTRA | SMART™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

CE

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

DIRITTI D'AUTORE

Marmitek è un marchio commerciale di Pattitude BV. Invisible Control 6 XTRA | SMART™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile precise. Marmitek declina ogni responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina ogni responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo

prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.
