MANUALE UTENTE Powermid XL MARMITEK

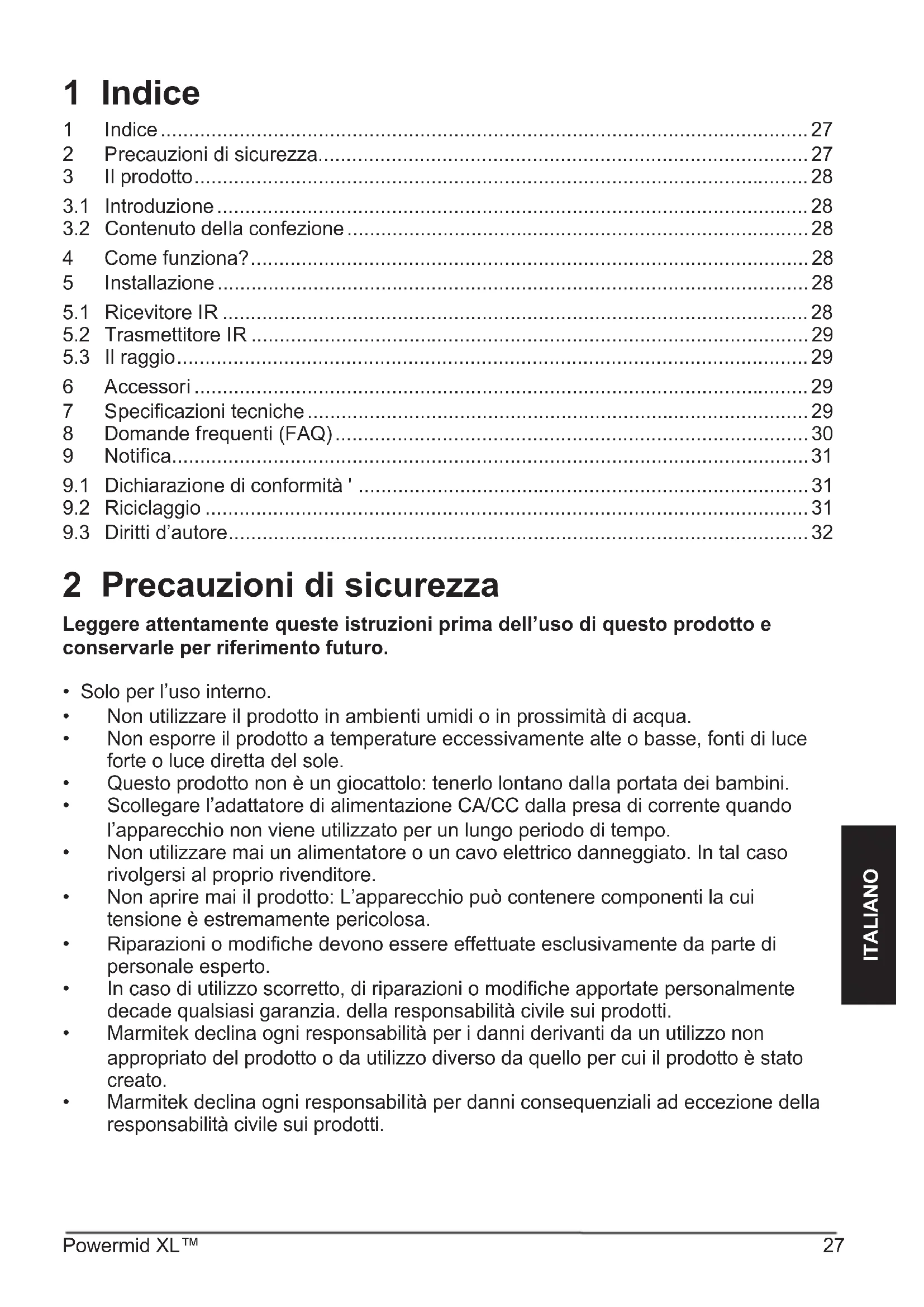

1 27
2 Precauzioni di sicurezza 27
3 Il prodotto 28
3.1 Introduzione 28
3.2 Contenuto della confezione 28
4 Come funziona? 28
5 Installazione 28
5.1 Ricevitore IR 28
5.2 Trasmettitore IR 29
5.3 Il raggio 29
6 Accessori 29
7 Specificazioni tecniche 29
8 Domande frequenti (FAQ) 30
9 Notifica. 31
9.1 Dichiarazione di conformità 31
9.2 Riciclaggio 31
9.3 Diritti d'autore 32

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

• Solo per l'uso interno.
  Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
  Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
  Non utilizzato mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tensione è estremamente pericolosa.
• Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
  In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.
  Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
  Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 Il prodotto

3.1 Introduzione

Congratulations per l'acquisto del Powermid XL™! Con quello dispositivo potete commandare tutte le vosre apparecchiature A/V con il proprio telecomando,anche nel caso che esse si trovino in un armadio chiuso,dall'altra parte della stanza o perfino all'alto lato della parete!

A causa del disegno compatto il Powermid XL™ più essere integrato in agli arredamento. I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attendamente questo manuale e seguite le istruzioni per sfruttare tutte le possibilità di quello prodotto.

3.2 Contenuto della confezione

A. 1x ricevitore IR
B. 1x trasmettitore IR
C. 2x adattatore di alimentazione...
D. 1x istruzioni per l'uso

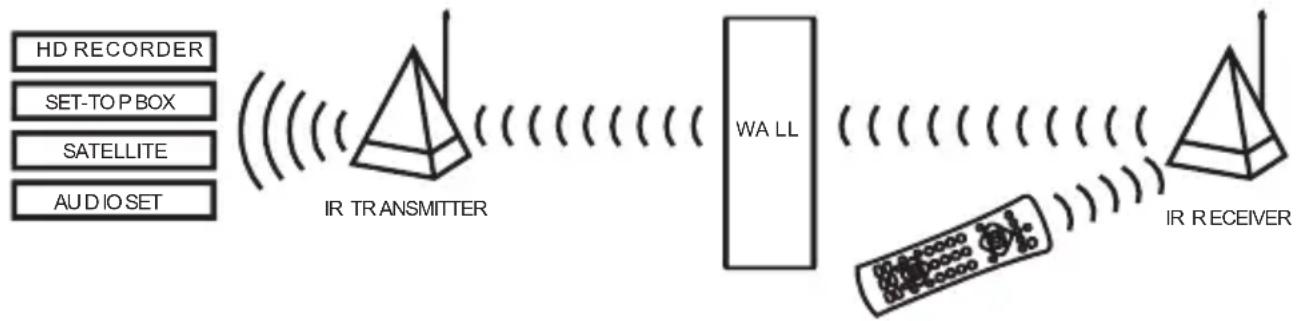

4 Come funziona?

Punctate il vostro telecomando verso il ricevitore IR del Powermid XL™. Il ricevitore IR riceve i segnali a infrarossi, li converte in segnali RF e li trasmette al trasmettitore Powermid XL™.

Poi il trasmettitore IR converte quosti segnali in segnali a infrarossi e li trasmette al vosto registraratore HDD, set top box, decoder satellitare, appearecchi audio, ecc.

5 Installazione

5.1 Ricevitore IR

1. Collocate il ricevitore IR nella stanza/nello spazio da dove volete comandare le apparecchiature.
2. Punctate la parte anteriore del ricevitore IR (con logotipo di Marmitek) verso la direzione da cui volete usare il telecomando (6 metri al massimo).
3. Collegate l'adattare di alimentazione al ricevitore IR ed insertelo nella presa di corrente.

5.2 Trasmettitore IR

1. Collocate il trasmettitore IR nella stanza/nello spazio dove si trovano le apparecchiature che volete comandare.
2. Punctate la parte anteriore del trasmettitore IR (con logotipo di Marmitek) verso la direzione delle apparecchiature che volete comandare.
3. Collegate l'adattare di alimentazione al trasmettitore IR ed insertelto nella presa di corrente.

5.3 Il raggio

Il raggio d'azione fra trasmettitore e ricevitore dipende da:

Il numero di soffitti e paretiattraverso cui passa il segnale ed i materiali di cui consistono quosti soffitti e pareti.
- Altre fonti 433MHz, come cuffieenza fili o altoparlantizza fili, posso riddere notevolmente il raggio d'azione del Powermid XL™. Si raggiunge il miglior risultato se queste fonti saranno spente durante l'uso del Powermid XL™. Il Powermid XL™ funzionezza problemi con i telefonizza fili.
- Qualche ricevitore satellitare richiede un posizionamento più preciso del Powermid XL™ a causa dell'influenza reciproca. Provate a posizonare il trasmettitore in varie positioni per ottener il miglior raggio d'azione.

6 Accessori

L'IR Eye prolunga, in combinazione con il Powermid XL™, il segnale IR del proprio telecomando.

Con un dispositivo di prolunga infrarossa si può comandare le apparecchiature A/V,除去，sètrova in un mobile chiuso, fuori la vista o in un'alto spazio. Per ulteriori informazioni visitare www.marmitek.com.

Powermid XL Ricevitore IR aggiantivo (no. di art. 08902 / 09492)

Con un ulteriore Ricevitore a IR gli appearecchi audio/video si possono comandare ancche da un'alto luogo.

Powermid XL Trasmettitore IR aggiuntivo (no. di art. 08903 / 09493)

Con un ulteriore Ricevitore a IR gli appearecchi audio/video si possono comandare ancche da un altro luogo.

7 Specificazioni tecniche

Raggio d'azione Fino a 100 m Campo libero, fino a 25 m attraverso pareti e soffitti.

Alimentazione 100 - 240 V AC 50/60 Hz

Frequenza 433,92 MHz

Dimensioni 75× 80× 200mm (con l'antenna in posizione estesa)

Range di frequenza 30-60 KHz.

Range di ricezione IR ± 6 metri

8 Domande frequenti (FAQ)

Il segnale del Powermid passaattraverso pareti e soffitti?

Sì. Il Powermid utilizza segnali RF con una Frequenza di trasmissione di 433 MHz.

Questi segnali attraversano pareti e soffitti.

Posso又能 utilize dispositivi in un armadio chiuso con il Powermid?

Si. Sul retro del ricevitore Powermid c'é una presa aggiantiva (spina da 3,5 mm). É possible collegare un IR Eye 2 (08174) a esta presa, rendendo possibile il funzionamento del dispositivo in un armadio chiuso.

Come posso verificare se il Powermid invia il segnale dal mio telecomando?

Quando viene inviato il segnale dal telecomando, sia sul trasmettitore che sul ricevitore si illumina un LED rosso.

Posso inviare segnali alla mia tastiera wireless utilizzato il Powermid?

Se la tastiera wireless funzione con segnali a infrarossi standard (40 KHz), èanche possibile estendere quello segnale wireless. Contatta il fornitore della tastiera wireless per verificare se viene utilizzata la frequenza di cui sopra.

Il Powermid funziona anche con i dispositivi Bang & Olufsen?

No. Bang & Olufsen utilizes a frequenza a infrarossi diversa. Essa non è supportata dal Powermid.

É possibleutilizzare piutrasmettitori a infrarossi tra di loro?

Si, i trasmettitori a infrarossi pero trasmetteranno tutti lo stesso segnale a infrarossi che è ricevuto dal ricevitore a infrarossi.

Ancora commande che non sono state risposta qui sopra?

Visitare www.marmitek.com

9 Notifica

9.1 Dichiarazione di conformità'

Con ciò, Marmitek BV, dichiara che il Powermid XL™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2014/53/UE del Parlamento Europeo e del Consiglio del 16 aprile 2014 concennte l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di apparecchiature radio e che abroga la direttiva 1999/5/CE.

Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1o ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

È possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

9.2 Ricicaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziate.

• Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Inceve essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. E responsabilita del proprietario smaltire sa questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediate le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

9.3 Diritti d'autore

Marmitek è un marchio commerciale di Vogel's Holding B.V. Marmitek si è impegnata perché le informazioni contenate in questo manuale fosso zero il più possibile precise. Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del Contenuto, incluse nelle limitazioni la distribuzione, riproduzione, modificata, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
