MANUALE UTENTE IR Control 1011 XTRA MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per dati consequencesciali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto (vano batteria escluso): L'apparecchio peut contener componenti la cui tension è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulations con il vosto acquiso dell' IR Control 10/11 XTRA™. Con Marmitek IR Control 10/11 XTRA™ potete ampliare i segnali infrarossi (IR) dei vostri telecomandi e controllare appearecchi audio/videoanche se collocati in un mobile chiuso o fuori vista.

2.CONTENUTO DEL KIT

1 x Modulo IR (a infrarossi)
1 x Ricevitore IR

L'IR Control 10 XTRA™ - contiene un ricevitore IR esterno

L'IR Control 11 XTRA™- contiene un ricevitore IR interno

2 x Prolunga IR con un LED blaster IR

1 x Prolunga IR condue LED emittenti IR
1 x Cavo di collegamento AVR
1 x Adattatore di alimentazione
1 x Manuale d'istruzioni

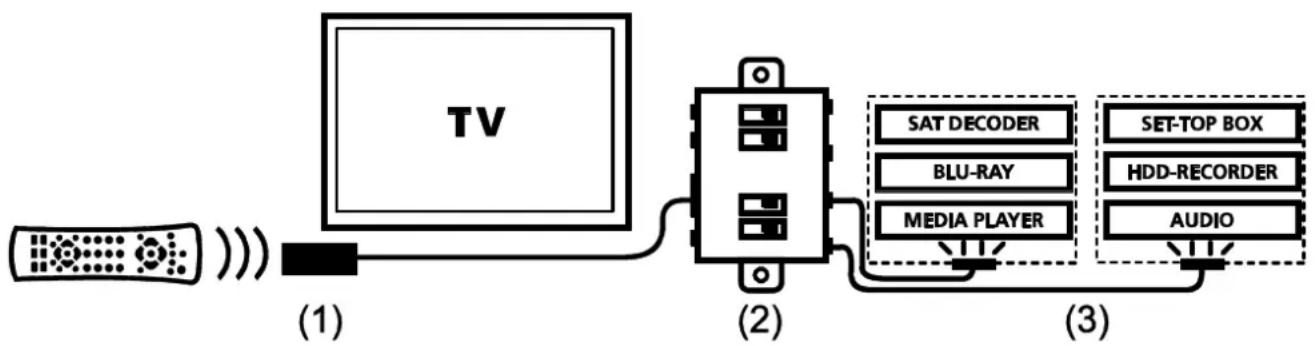

3. FUNZIONAMENTO

Posizione i vostri apparecchi A/V in un armadio o mobile per TV chiuso, o perfino in un'altra stanza. Il ricevitore IR deve essere installato nel campo visivo del vostro telecomando. Applicate il LED blaster IR dovunque volete nell'armadio o nel mobile e posizionate non in vista il modulo principale IR. Poi punctate il telecomando verso il ricevitore IR per inviare il commando desiderato (via il modulo IR principale) ai LED IR, che trasferiranno direttamente il commando IRagli apparecchi A/V.

L' IR Control 10/11 XTRA™ consiste di tre componenti principali;

(1) Ricevitore IR

Il ricevitore IR riceve i comandi a infrarossi dal vosto telecomando e li trasmette all'IR Module.

L'IR Control 10 XTRA™ - contiene un ricevitore IR esterno L'IR Control 11 XTRA™- contiene un ricevitore IR interno

(2) IR Module

L'IR Module riceve i comandi a infrarossi dal ricevitore IR, li elabora e li trasmette a tutti i cavi di prolunga IR collegati.

(3) Prolunga IR con due LED emittenti o un LED blaster

La prolunga IR riceve i commandi a infrarossi del modulo IR e li converte a segnali a infrarossi tramite i LED IR o blaster IR. I LED emittenti IR hanno una portata limitata e perché devono essere attaccati precisamente sulla finestra IR del disposativo A/V da comandare. Un LED blaster IR emette più luce a infrarossi (fino a 2 metri) e quando può facilmente comandare più apparecchi e richiede un collocamento meno preciso.

4. COLLEGAMENTI

L'IR Module è il componente principale che collega tra di loro i ricevitori IR, l'adattatore di alimentazione ed i cavi di prolunga IR. Per appròfittare ottimamente di tutte le possibilità si spiegano tutti i collegamenti del modulo IR qui sotto.

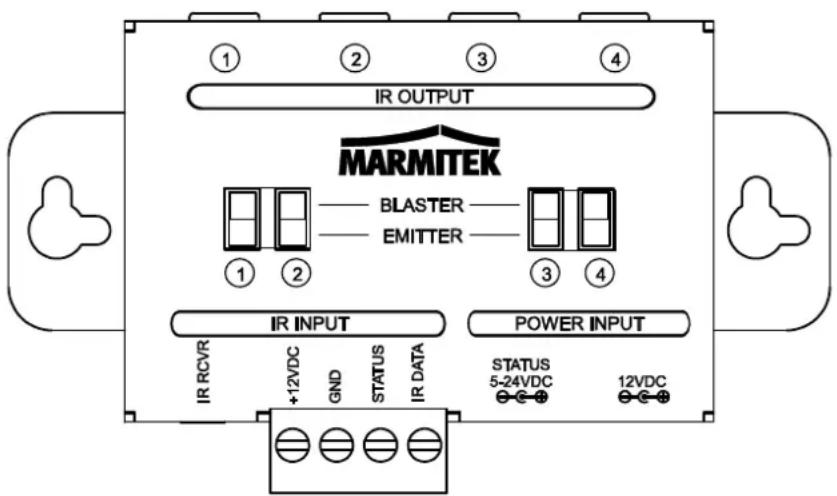

4.1 Ingresso IR

IR RCVR: ingresso IR standard (connettore jack 3.5mm ) per il ricevitore IR fornito

MORSETTO A VITE: ingresso IR per collegare in parallelo al massimo 6 ricevitori

+12VDC:Rosso GND:Nero STATUS:Giallo IR DATA:Bianco

4.2 Ingresso POWER

12VDC: adattatore di alimentazione per il modulo IR (fornito), 5VDC/200mA

STATUS: adattatore di alimentazione per il segnale di Stato (non fornito), 5-24VDC o 5-12VAC

Alcuni appearecchi A/V (per esempio ricevitori AV) sono dotati di un alimentatore a commutazione (230VCA) sul lato posteriore. Quest'uscita commuta automaticamente tra ACCESO e SPENTO quando l'apparecchio A/V è acceso o spento. Quando si collega un adattatore di alimentazione (5-24VCC o 5-12VCA) all'uscita a commutazione e se lo collega all'ingresso di STATO del modulo IR, è trasmesso un segnale al ricevitore IR. Se l'apparecchio A/V è ACCESO si accende la spia VERDE sul ricevitore IR.

4.3 Uscita IR

1-4: quattro uscite mini-jack per il collegamento dei cavi di prolunga IR.

EMITTER/BLASTER: agli uscita più essere commutata separatamente per collegare i LED blaster o emittenti.

5. INSTALLAZIONE

Per controllare il buon funzionamento delsystema si raccomanda di prima testare il vosto systema pianificato. A tal scopo si deve collegare tutto come descripto qui sotto, ma i componenti non devono più essere incollati definitivamente.

5.1 Collocamento del Ricevitore IR

Collocare il ricevitore IR molto compatto di modo che sia visible per il telecomando (a infrarossi) e possa ricevere i commandi inviati (10 metri al massimo). La posizione più logica per il ricevitore IR è, per esempio, sul (o dentro il) mobile in cui si trova gli appearecchi A/V o vicino al tevisore.

Ricevitore IR esterno (IR Control 10 XTRA™)

• Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possible condurre il cavo via il lato inferiore o posteriori e posizionare fuori alla vista il cavo.
• Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in quasi agli luogo.
• Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di INSTALLazione.

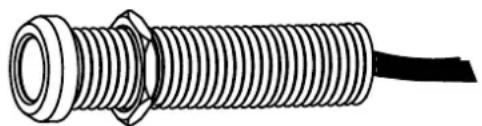

Ricevitore IR interno (IR Control 11 XTRA™)

• Prima di perforare un foro (da 12mm) per il montaggio del ricevitore IR interno, provare il funzionamento nella disposizione desiderata.
• Dopo il montaggio, all'occorrenza, serrare uno dei due coperchi forniti (nero o bianco) sul lato anteriore del ricevitore IR.

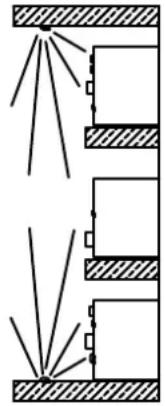

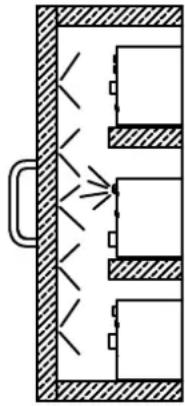

5.2 Collocamento della prolunga IR tramite un LED blaster

Marmitek raccomanda l'uso dei LED blaster visto che questo tipo di LED è in grado di Comandare contemporaneously più apparecchi A/V e perché è di facile INSTALLazione. Solo usare la prolunga IR con i LED emittenti in caso di problemi con il dato di uno o più apparecchi (vedere il capitolo 5.3).

Collocare il LED blaster IR nell'armadio delle apparecchiature A/V che si desidera comandare.

• Se collocato bene, un solo appearecchi A/V che si trovano nelle stesso vano.
  In alcune situazioni è necessario collocate un secondo LED blaster se non è possibile di comandare tutte le apparecchiature A/V con un solo LED blaster.
  O si deve collocare il LED blaster ad uno degli appearecchi A/V nel centro

LED blaster può comandare tutti gli

(1)

(2)

(3)

dell'armadio e gli altri apparecchi sarannoanche comandati, grazie alla riflessione del segnale a infrarossi.Collocare il LED blaster IR nell'armadio delle apparecchiature A/V che si desidera comandare.

• Se collocato bene, un solo LED blaster può essere stata nella stesso vano.

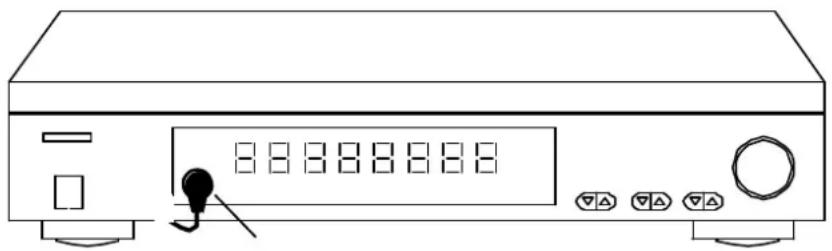

5.3 Collocamento della prolunga IR con i LED emittenti (in caso di problemi)

Collocare i LED del cavo di prolunga IR esattamente sulla finestra IR (sensore ad infrarossi) delle apparecchiature A/V che si desidera comandare.

• Assicurarsi che i LED del cavo di prolunga IR siano incollati esattamente sul sensore a infrarossi dell'apparecchio A/V (per quale apparecchio richiede precisione). è facile trovare la posizione esatta puntando la luce di una torcia sul pannello frontale e cercando la finestra del sensore IR.
• Tutti i LED IR sono forniti di foglio autoadesivo per incollarli sulla finestra IR dell'apparecchio A/V.
• Provare la posizione ed il funzionamento dei LED IR, prima di incollarli in modo definitivo sulla finestra IR dell'apparecchio A/V.

In caso dell'uso di solo uno di questi due LED, non usare l'altro LED IR. Non mai rimuovetelo dal cavo di prolunga!

5.4 Collocamento del Modulo IR

Collocare il modulo IR in un luogo raggiungabile dietro o'accanto alle apparecchiature A/V e vicino a una presa di corrente.

• Tener conta della lunghezza del cavo dei LED IR e del ricevitore IR.
• Attenzione: i connettori devono rinanere accessibili per l'installazione.

5.5 Collegamento del modulo IR

1. Collegare i cavi di prolunga IR installati alla presa "IR OUT" del modulo IR.
2. Mettere gli interrupttori del modulo IR solo nel modo BLASTER se è stato collegato una prolunga IR con un LED blaster. In tutti gli altri casi l'interruttore deve essere nel modo EMITTER. ATTENZIONE: una scelta sbagliata tra questi due modi potrebbe causare danni e guasti ai LED IR.
3. Collegare il cavo ricevitore IR installato alla presa "IR RCVR" del modulo IR.
4. Collegare l'adattatore di alimentazione alla presa "12VDC" del modulo IR ed inserirlo in una presa di corrente.

5.6 Collaudare il funzionamento del prodotto

1. Se il IR Control 10/11 XTRA™ è stato collegato correttamente, la spia sul ricevitore IR lampeggerà quando si preme un tasto del telecomando (a infrarossi) quando è punto unto il ricevitore IR.
2. Chiudere le ante dell'armadio e prevenire che le apparecchiature A/V siano in grado di ricevere direttamente dal telecommando un commando a infrarossi, visto che potrebbe causare problemi di lavoro.
3. Ora si più comandaire le apparecchiature A/V tramite l'IR Control 10/11 XTRA™ attevaso le ante chiuse!

Nel caso che l'IR Control 10/11 XTRA non reagisce in modo giusto, si deve sperimentare il posizionamento del ricevitore IR e/o dei cavi di prolunga IR (emittente o blaster). Un altro posizionamento può dare risultati miglior.

6. INSTALLAZIONE AVANZATA

6.1 Collegare più ricevitori IR

Quando si desidera comandare le apparecchiature A/V da più stanze, è possibile collegare in parallelo fino al max. 6 ricevitori IR. A tale scopo tagliare il connettore standard dal ricevitore IR e collegarlo al MORSETTO A VITE del modulo IR (vedere il paragrafo 4.1).

6.2 Aumentare la lunghezza del cavo del ricevitore IR

Si più solo augmentare la lunghezza dei cavi tra il ricevitore IR ed il modulo IR. Non è possibile augmentare la lunghezza dei cavi IR con i LED emittenti o blaster. Collocare il modulo IR il più vicino possibile alla appearecchiature A/V ed augmentare la lunghezza dei cavi tra il ricevitore IR ed il modulo IR. Se necessario, fino al massimo di 300 metri tramite cavo CAT5 (o un cavo equivalente). Tagliare il connettore standard da 3.5mm dal ricevitore IR ed augmentare la lunghezza del cavo secondo la tabella seguente:

Ricevitore IR	Cavo CAT5	Modulo IR
Rosso	Arancione	+12VDC
Nero	Blu	GND
Giallo	Verde	STATUS
Bianco	Marrone	IR DATA

6.3 Collegare il cavo di collegamento AVR

Le apparecchiature A/V di vari marchi (per esempio Denon, Yamaha, Onkyo, Marantz, ecc.) sono provviste di una presa diretta "IR IN" sul lato

posteriore. Un collegamento diretto con il cavo di collegamento AVR è un modo alternatively per collegare le apparecchiature A/V. In tal caso l'uso di una prolunga IR (con LED emittente o blaster) è inutile.

Attenzione: controllare la documentazione tecnica delle apparecchiature per determinare se il modulo IR dell'IR Control 10/11 XTRA può essere collegato direttamente. La maggioranza dei cavi IR è corredata di connettori da 3.5mm jack mono e si usa l'estremità per i dati IR ("IR Data") ed il rivestimento per "GND" (terra).

7. DOMANDE FREQUENTI

Le apparecchiature A/V non reagiscono ai segnali dei telecomandi.

• La sensibilità di ricezione del ricevitore IR è di circa 10 metri ad un angolo di 90 gradi. La portata dipendeanche dal telecomando usato.
• Se la spia sul ricevitore IR rimane accesa, è probabile che il ricevitore IR è disturbato da un segnale di interferenza a infrarossi. Cercare di collocare il ricevitore IR in maniera tale che le fonti di disturbo, come la luce solare diretta, i TV a schermo piatto (LCD, plasma, LED), tubi fluorescenti o lampade a risparmio energetico, non diano fastidio.
• Il ricevitore IR non funziona con alcuni apparecchi e modelli A/V che usano le frequenze IR più alto, come p.e. Bang&Olufsen (B&O).
• Assicurarsi che il ricevitore IR ed il cavo di prolunga IR siano collegati nel modo giusto e che siano completamente inflati.
• Alcune finestre IR dei set-top box e dei box satellitari sono molto sensibili e quindi facili da sovrapilotare. In tal caso queste apparecchiature ricevono una radiazione infrarossa troppo grande e di consegenza non funzioneranno più o male. Spostare il LED IR in modo tale da ricevere meno luce infrarossaattraverso la finestra IR.

Avete ora fornando che non sono state risposte qui sopra? Vi preghiamo di visitare il nostro site www.marmitek.com

8. CARATTERISTICHE TECNICHE

Ricevitore IR

Portata di frequenza: 30-60 KHz

Portata di ricezione IR: ± 10 metric

Angolo di ricezione IR: 90^ (+45^ / - 45^ dal centro)

Lunghezza del cavo: 3 metro, augmentabile fino ai 300 metro

Indicazione ricezione IR: si, LED di segnalazione viola

Indicazione di stato: si, LED di segnalazione verde

Dimensioni: esterno: 40 × 13 × 11 ~mm

interno: 14 × 52mm , 12mm (misura punta)

Modulo IR

Alimentatore POWER: 100-240VAC 50/60Hz, 12VC 200mA (fornito)

Alimentatore STATUS: 5-24VDC / 5-12VAC spina, - 5.5mm esterno / + 2.1mm interno (non fornito)

Ingresso IR: 1x 3,5mm connettore jack, per ricevitore IR standard.

1x connettore a vite, per max. 6 ricevitori IR collegati in parallelo. Lunghezza augmentabile fino ai 300 metri tramite CAT5 (o cavo equivalente).

Uscita IR: 4x 3,5mm connettore jack (mono), commutabile per cavi di prolunga IR con LED emittenti e blaster

Dimensioni: 95 × 46 × 20 ~mm

Prolunga IR con 1 LED blaster

Connessione: 3,5mm presa jack (mono)

LED IR: 1x LED blaster IR

Lunghezza del cavo: 3 metri

Prolunga IR con 2 LED emittenti

Connessione: 3,5mm presa jack (mono)

LED IR: 2x LED emittenti IR

Lunghezza del cavo: 3 metri

Le caratteristiche tecniche possono essere modificate alla preavviso.

9. OPZIONI DISPONIBILI

Ricevitore IR Extra (No. articolo 08142/08143)

Ogni sistema richiede almeno un ricevitore IR (6 al massimo). Tramite un ricevitore IR addizionale èanche possibile comandare le apparecchiature A/V da un'altra stanza.

IRC3060S - esterno no. articolo 08142

IRC3060P - interno no. articolo 08143

Vedere i fogli dati del ricevitore IR sul除去 www.marmitek.com.

Prolunga IR con un LED blaster (No. articolo 08144)

Un LED blaster emette molto più luce a infrarossi (fino a 2 metri) in modo da poter comandare fácilmente più apparecchi. Il LED blaster richiede un posizionamento meno preciso rispetto ai LED IR. Vedere i fogli dati del LED blaster sul除去 www.marmitek.com.

Prolunga IR con due LED emittenti (No. articolo 08145)

I cavi di prolunga IR con 2 LED emittenti vanno attaccati sull'apparecchio A/V da comandare. Vedere i fogli dati dei LED emittenti sul site www.marmitek.com.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo significolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il significolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sua quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le

specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il IR Control 10/11 XTRA™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravincamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il rav vicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
