MODE D'EMPLOI IR Control 1011 XTRA MARMITEK
- Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté ou à proximité d'une baignoire, piscine, etc.
- Ne pas exposer les composants de votre système à des températures extrémenté elevées ou à des sources de luminière tropfortes.
- La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuees par des personnes non agrées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
- Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
- Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
- Ne brancher l'adaptateur secteur sur le réseau électrique qu'aupres avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cable d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
1. INTRODUCTION
Merci d'avoir acheté le IR Control 10 XTRA™. Il vous permet de prolonger les signaux IR (infrarouge) des télécommandes. Le IR Control 10/11 XTRA™ permet de commander des appareils A/V lorsqu'ils sont dans un meuble fermé ou lorsque vos appareils A/V sont hors de vue.
2.CONTENU DE L'EMBALLAGE
1x Module IR
1x Récepteur IR
Le IR Control 10 XTRA™ - est doté d'un Récepteur IR à poser
Le IR Control 11 XTRA™ - est doté d'un Récepteur IR encastrable
2x Cables d'extension IR avec une LED blaster IR
1x Câble d'extension IR avec deux LEDs émetteur IR
1x Câble de connexion AVR
1x Adaptateur secteur
1x Manuel d'utilisation
3. FONCTIONNEMENT
Placez votre apparéil A/V dans un meuble fermé ou dans un meuble TV ou même dans une autre piece. Le récepteur IR doit être installé en vue de votre propre télécommande. Collez la LED blaster IR où vous pouze dans le meuble et dissimuez soigneusement le module IR principal. Dirigez la télécommande vers le récepteur IR afin d'envoyer (par le biais du module IR) l'ordre souhaité vers les LEDs IR. Ces dernières transmettront directement cet ordre infrarouge à vos apparéils A/V.

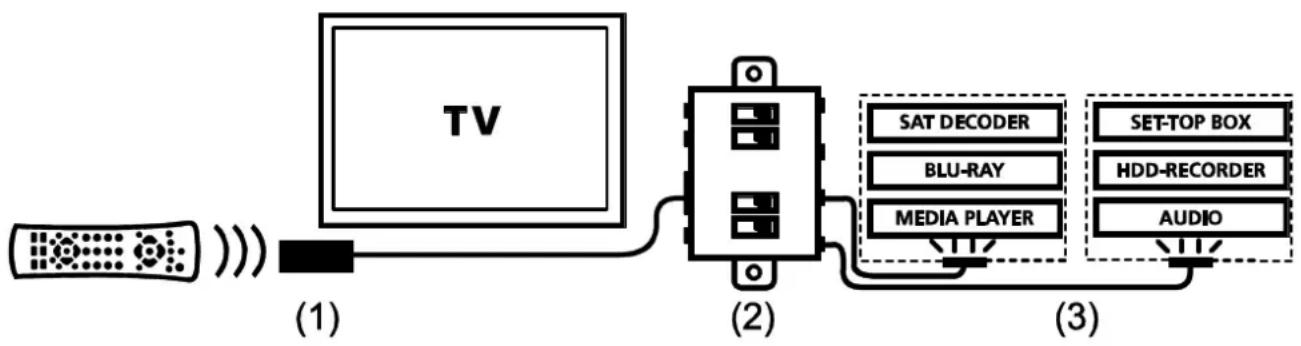

Le IR Control 10 XTRA™ se compose de trois parties principales ;
(1) Le Récepteur IR
Le Récipeur IR reçoit des ordres infrarouges de votre télécommande et les transmet vers le IR Module.
Le IR Control 10 XTRA™ - est doté d'un Récepteur IR à poser
Le IR Control 11 XTRA™ - est doté d'un Récepteur IR encastrable
(2) Le Module IR
Le Module IR recoit les ordres infrarouges du récepteur IR, les traite et les transmet vers tous les cables d'extension IR connectés.
(3) Câble d'extension IR avec deux LEDs émetteur ou avec une LED blaster
Le cable d'extension IR recoit les ordres infrarouges du module IR et par le bias des LEDs IR ou des blasters IR il les convertit en signaux infrarouges. Les LEDs émetteur IR ont une portée limite et c'est pourquoi elles doivent être collées avec précision sur la fenetre IR de l'appareil qui doit être commandé. Une LED blaster IR émet une plus grande quantité de lumière infrarouge (jusqu'à 2 metres même) et elle peut ainsi commander facilement plusieurs apparciels. Elle peut être donc placée avec moins de précision.
4. CONNEXIONS

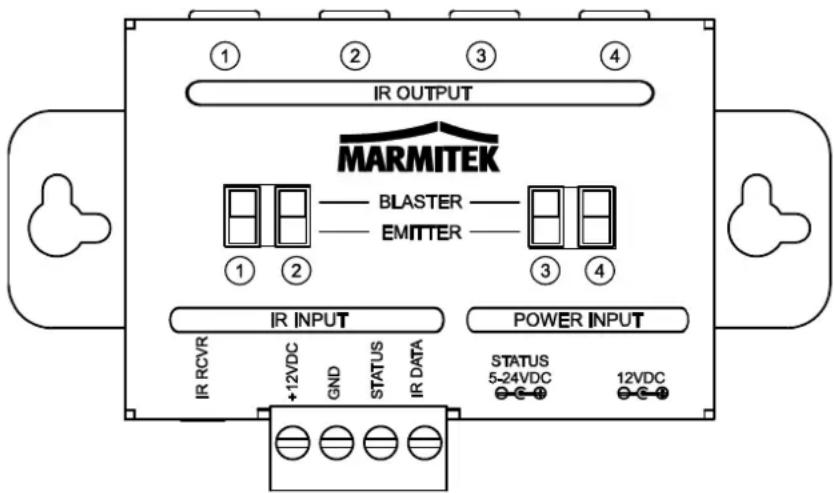

Le Module IR est la partie principale qui reli est les récepteurs IR, l'adaptateur secteur et les cable d'extension IR entre eux. Afin de pouvoir utiliser toutes les possibilités de façon optimale toutes les connexions du Module IR sont expliquées ci-dessous.
4.1 IR Input
IRRCVR:
entree IR standard (3.5mm jack) pour le Recesseur IR qui est fourni
BORNIERÀVIS:
Entrée IR pour connecter en parallèle au maximum 6 Récepteurs IR.

+12VDC: Rouge GND: Noir STATUT:Jaune DONNÉES IR: Blanc
4.2 Entreed'ALIMENTATION
12VDC: Adaptateur secteur pour le Module IR (fourni), 5VDC/200mA
STATUT : Adaptateur secteur pour le signal de STATUT (non fourni), 5-24VDC ou 5-12VAC
Certain appareils A/V (par exemple les Récepteurs AV) disposent d'une alimentation de commutation (230VAC) sur la face arrière. Cette sortie est automatiquement ACTIVÉE et DÉSACTIVÉE lorsque l'on ALLUME ou l'on ÉTEINT l'appareil A/V. En connectant un adaptateur d'alimentation (5-24VDC ou 5-12VAC) sur cette sortie de commutation et en le reliant à l'entrée STATUT du Module IR, un signal est envoyé vers le Récepteur IR. Lorsque l'appareil A/V est ALLUMÉ un voyant VERT s'allume sur le Récepteur IR.
4.3 Sortie IR
1-4: quatre mini sorties jack pour la connexion de cables d'extension IR.
EMETTEUR / BLASTER: chaque sortie est individuellement commutable pour connecter des LEDs blaster ou des LEDs émetteur
5. INSTALLATION
Pour vérifier le bon fonctionnement du système il est conseilé de tester au préalable la disposition comme vous l'avez prévue. A cet effet connectez tout, comme déscrit ci-dessous, mais ne fixez pas définitivement les composants.
5.1 INSTALLATION DU RÉCEPTEUR IR
Placez le minuscule Récepteur IR de telle sorte qu'il soit en vue de votre télécommande (infrarouge) et qu'il puisse receivevoir les ordres transmis (max. 10 metres). L'emplacement le plus logique pour installer votre Récepteur IR est par exemple sur (ou intégré dans) le meuble dans lequel les apparueils A/V sont placés ou à proximité du téléviseur.
Récepteur IR à poser (IR Control 10 XTRA™)
- Grace à l'encoche dans le boîtier à l'arrête du Récepteur IR vous pouvez faire passer le cable par dessous ou sur la face arrêté, ce qui permet de dissimuler facilement le cable.
- En utilisant la bande adhésive fournie le Récepteur IR peut être place pratiquement n'importe où.
- Faites des essais pour repérer la position exacte avant de coller définitivement le récepteur IR.

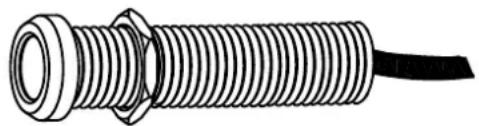

Récepteur IR encasable (IR Control 10 XTRA™)
- Faites d'abord un test pour contrôle si tout fonctionne bien dans la configuration souhaitation avant de percer un trou (de 12mm ) pour installer le Récepteur IR encastrable.
- Cliquez eventuellement après le montage l'un des deux capuchons fournis (noir ou blanc) sur la face avant du Récepteur IR.

5.2 Installation du cable d'extension IR avec une LED blaster
Marmitek conseille l'utilisation de LEDs blaster IR, parce qu'ils permettent de commander simultanément plusieurs apparèils A/V et en plus ils sont facibles à installer. N'utilisez le cable d'extension IR avec LEDs émetteur fourni que pour résoudre un problème si un ou plusieurs apparèils ne peuvent pas être commandés (voir chapitre 5.3).
Placez la LED blaster IR dans le meuble des apparciels A/V que vous souhaitez commander.
- Si une LED blaster est installée correctement elle peut commander tous les apparêils qui se trouvent dans le même compartment.
- Dans certains cas, s'il n'est pas possible de commander tous les apparèils A/V avec
une seule LED blaster, il est nécessaire de placer une deuxième LED blaster.
- Ou vous placez la LED blaster sur l'un des appareils A/V au milieu du meuble et les autres appareils seront également commandés par la réflexion du signal infrarouge.

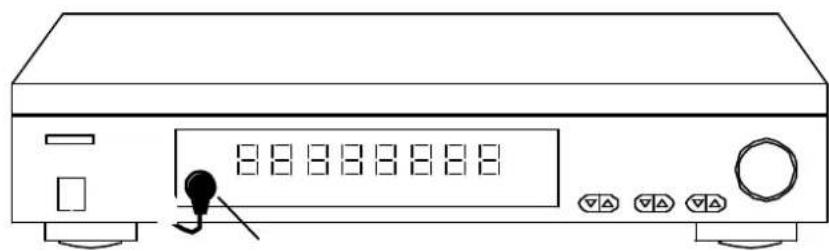

5.3 Installation du Câble d'extension avec des LEDs émetteur (pour résoudre des problèmes)
Placez correctement les LEDs du cable d'extension IR (2) sur la fenêtre IR (capteur infrarouge) des apparciels A/V que vous souhaitez commander.

Assurez-vous que les LEDs du cable d'extension IR soient collées exactement sur le capteur infrarouge de l'appareil A/V (sur certains apparciels cela doit être très précis). Pour才知道 facilement la position exacte, éclairez la face avant avec une lampe de poche et cherchez la fenêtre du capteur IR.
- Toutes les LEDs IR sont dotées d'un film auto-adhésif qui permet de les fixer sur la fenêtre IR de votre apparéil A/V.
- Testez au préalable la position et le fonctionnement des LEDs IR avant de les coller définitivement sur la fenêtre IR de votre apparéil A/V.
- Si vous n'utilisez qu'une des deux LEDs, laissez l'autre LED IR inutilisée. Ne les enlevez jamais du Câble d'extension!
5.4 Installation du Module IR
Placez le Module IR (3) dans un endroit accessible derrière ou à côté de vos apparèils A/V et àproximé d'une prise électrique.
- Tenez compte de la longueur du cable des LEDs IR et du Récepteur IR.
- Faites en sorte que les prises de connexion restent accessibles.
5.5 Connexion du Module IR
- Connectez les Câbles d'extension IR installés sur la prise "IR OUT" du Module IR.
- Ne mettez les commutateurs du Module IR sur la position BLASTER que seulement si un cable d'extension avec une LED blaster IR y est connecté. Dans tous les autres cas, laissez le commutateur sur la position ÉMETTEUR. ATTENTION: Un mauvais choix entre ces deux positions pourrait endommager les LEDs IR et cela pourrait provoquer un dysfonctionnement.
- Connectez le Câble du Récepteur IR installé sur la prise "IR RCVR" du Module IR.
- Connectez l'adaptateur secteur sur la prise "12VDC" du Module IR et branche-le sur une prise électrique.
5.6 Testez le fonctionnement du produit
- Si le IR Control 10/11 XTRA™ est correctement connecté, levoyant sur le Récepteur IR clignote lorsque vous appuyez sur une touche de la télécommande (infrarouge) et que vous la dirigez vers le Récepteur IR.
- Fermez les portes de votre meuble et évitez que vos apparèils A/V pouissant receivevoir directement un ordre infrarouge de la télécommande. Cela pourrait en effet causer des problèmes de commande.
- Vous pouvez maintainant commander vos apparecs A/V par le biais du IR Control 10/11 XTRA™ à travers les portes fermées d'un meuble !
Si le IR Control 10/11 XTRA ne réagit pas correctement, experimentez alors avec la position du Récepteur IR et/ou des Câble d'extension IR (émetteur ou blaster). Une autre position peut donner un meilleur résultat final.
6. INSTALLATION AVANÇEE
6.1 Connexion de plusieurs Récepteurs IR
Si vous souhaitez commander les apparèils A/V à partir de différentes pieces, vous pouvez connecter en parallèle au maximum 6 Récepteurs IR au Module IR. Coupez alors le connecteur standard du Récepteur IR et connectez-le au BORNIER À VIS du module IR (voir paragraphe 4.1).
6.2 Rallonger le cable du Récepteur IR
Seul le cablage entre le Récopeur IR et le Module IR peut être rallongé. Les cables IR avec des LEDs émetteur ou blaster ne peuvent pas être rallongés. Placez le module IR plus pres possible de vos apparciels A/V et rallongez le cablage entre le Récopeur IR et le Module IR, si nécessaire jusqu'à 300 mètres en utilisant un cable CAT5 (ou l'équivalent). Coupez alors le connecteur 3.5mm standard du cable du Récopeur IR et rallongez le cable selon l'exemple ci-dessous.
| Récepteur IR | Câble CAT5 | Module IR |
| Rouge | Orange | +12VDC |
| Noir | Bleu | GND |
| Jaune | Vert | STATUT |
| Blanc | Marron | DONNÉES IR |
6.3 Connecter un cable de connexion AVR
Les apparêils A/V de différentes marques (par exemple Denon, Yamaha, Onkyo, Marantz, etc) sont dotés d'une prises de connexion "IR IN" directe
sur la face arrête. Vous pouvez également connecter vos apparèils A/V directement avec le cable de connexion AVR. L'utilisation d'un cable d'extension IR (avec LED émetteur ou blaster) est alors superflue.

Attention : Consultez la documentation technique de vos apparèils A/V afin de déterminer si le Module IR du IR Control 10/11 XTRA peut être connecté directement. La plupart des cables IR utilisent une prise jack mono 3,5mm dont l'extrémité est utilisé pour les "données IR" et la gaine métallique tressée pour le signal "GND".
7. FOIRE AUX QUESTIONS
L'appareil A/V ne réagit pas aux signaux de ma télécommande.
- Le Récepteur IR a une sensibilité de réception d'environ 10 metres pour un angle d'ouverture de 90 degrès. La portée dépend également de la télécommande utilisée.
- Si levoyant sur le Récopeur IR reste allumé continuèlement, il se peut que le Récopeur IR soit évientuèlement perturbé par un signal d'interférence infrarouge. Essayez de placer le Récopeur IR de telle sorte qu'il soit le moins possible perturbé par d'eventuelles sources d'interférence telles que la lumière directe du soleil, les Téléviseurs à Écran Plat (LCD, Plasma, LED), les lampes fluorescentes ou les ampôules basse consommation.
- Le Récoputeur IR n'est pas compatible avec certains apparéils et modèles qui utilisent des fréquences IR plus élevées tels que p.ex. Bang&Olufsen (B&O).
Assurez-vous que le Récépteur IR et le cable d'extension IR soient correctement connectés et qu'ils soient enchêhs fermement. - Certaines fenêtres IR de set-top boxes (décodeurs TV) et de décodeurs satellites sont extrémement sensibles et peuvent facilement être surchargees. Ces appareils reçoivent alors trop de rayons infrarouges et ne fonctionnent pas ou très mal. Déplacez la LED IR de telle sorte que la fenêtre IR recoive moins de lumière infrarouge.
Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com.
8. CARACTERISTIQUES TECHNIQUES
Récepteur IR
Plage de fréquence 30-60 KHz
Portée de réception IR: ± 10 metres
Portée de réception IR: ± 10 metres 90^ (+45°/-45° depuis le centre)
Longueur du cable: 3 metres, peut etre rallongé jusqu'à 300 metres
Indicateur réception IR : OUI, voyant LED violet
Indicateur statut : OUI, voyant LED vert
Dimensions: Modèle à poser : 40 x 13 x 11mm
Modèle encastrable : 14 x 52mm, Ø 12mm (dimension du foret)
Module IR
ALIMENTATION: 100-240VAC 50/60Hz, 12VC 200mA (fournie)
STATUT d'alimentation : Fiche 5-24VDC / 5-12VAC, - 5.5mm extérieur / + 2.1mm Intérieur (non fournie)
Entrée IR: 1x prise jack 3,5mm, pour Récepteur IR standard
1x connecteur à vis, pour au maximum 6 Récepteurs IR connectés en parallèle. Peut être rallongé jusqu'à 300 metres par le biais d'un CAT5 (ou l'équivalent)
Sortie IR : 4x fiche jack 3,5mm (mono), commutable pour cables d'extension IR avec LEDs émetteur et blaster
Dimensions: 95 × 46 × 20 ~mm
Cable d'extension IR avec 1 LED blaster
Connexion: fiche jack 3,5mm (mono)
LEDs IR : 1x LED blaster IR
Longueur du cable: 3 metres
Câble d'extension IR avec 2 LEDs émetteur
Connexion : fiche jack 3,5mm (mono)
LEDs IR: 2x LEDs émetteur IR
Longueur du cable: 3 metres
Les specifications sont sujettes à modification sans préavis.
Un Récepteur IR supplémentaire (Réf. 08142/08143)
Chaque système a besoin d'au moins un Récepteur IR (maximum 6). En utilisant un Récepteur IR supplémentaire vous avez la possibilité de commander également vos apparciels A/V depuis une autre piece.
IRC3060S - Modèle à poser Réf. 08142
IRC3060P - Modèle encasirable Ref. 08143
Voir les fiches de données du récepteur IR sur le site internet www.marmitek.com
Câble d'extension avec une LED blaster IR (Réf. 08144)
Un blaster IR émet une plus grande quantité de lumière infrarouge (jusqu'à 2 mètres même) et il peut ainsi commander facilement plusieurs apparils. Il peut être donc place avec moins de précision que les LEDs IR. Voir les fiches de données de la LED Blaster IR sur le site internet www.marmitek.com.
Cable d'extension IR avec deux LEDs émetteur (Réf. 08145)
Les cables d'extension IR avec 2 LEDs émetteur doivent être collés sur l'appareil A/V que vous souhaitez commander. Voir les fiches de données de la LED émetteur IR sur le site internet www.marmitek.com.

Informations environnementales pour les clients de l'Union européenne
La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les
moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez achetié le produit.
AVISOS DE SEGURIDAD
Par la presente Marmitek BV déclare que l'appareil IR Control 10/11 XTRA™ est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:
Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique
Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension
Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externs
