BEDIENUNGSANLEITUNG Invisible Control 6 XTRA Smart MARMITEK

GEBRAUCHSANLEITUNG 15

GUIDE UTILISATEUR 27

MODO DE EMPLEO 39

MANUALE D'ISTRUZIONI 51

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb der Invisible Control 6 XTRA | SMART™! Diese Invisible Control 6 XTRA | SMART™ erlaubt Ihnen, IR (Infrarot) Signale Ihrer eigenen Fernbedienung zu verlängern und A/V Geräte über die dazugehörige iOS oder Android App mit Ihrem Smartphone/Tablet zu bedienen. Der Invisible Control 6 XTRA™ ermöglicht es Ihnen, Ihre gesamten, in

Schränken untergebrachten oder außer Sichtweite stehenden, Audio-/Videogeräte zu bedienen.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1x IR Empfänger + Klebestreifen

1x IR Smart Modul + Klebestreifen

1x IR Verlängerungskabel mit einem IR Blaster LED + Klebestreifen

2x IR Verlängerungskabel mit zwei IR Blaster LEDs + Klebestreifen

1x Speisungsadapter

1x Gebrauchsanleitung

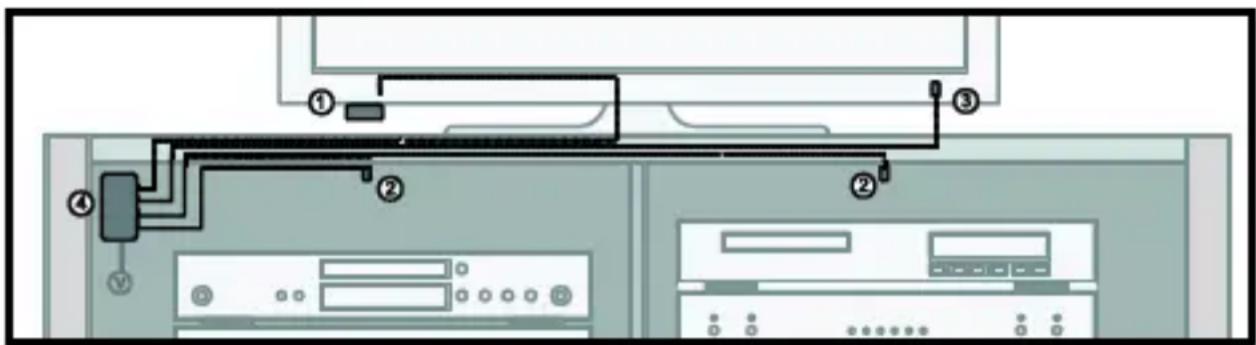

3. WIE FUNKTIONIERT ES?

Stellen Sie Ihre A/V Geräte in einem geschlossenen (TV) Lowboard auf. Der IR Empfänger (1) muss in Sichtweite Ihrer eigenen Fernbedienung installiert werden. Kleben Sie die Blaster LEDs (2), angedeutet mit "IR OUT" an jede gewünschte Stelle in Ihrem (TV) Lowboard, um sämtliche A/V Geräte im selben Schrankteil bedienen zu können und kleben Sie die Blaster LED (3), angedeutet mit "IR TV" außerhalb des (TV) Lowboards auf

oder in Sichtweite des IR Sensors Ihres Fernsehers. Befestigen Sie daraufhin das IR Smart Modul (4)unsichtbar.

Richten Sie die Fernbedienung auf den kleinen IR Empfänger, um den gewünschten Befehl zu den "IR OUT" Blaster LEDs (2) zu versenden; diese werden den Infrarot-Befehl dann direkt an Ihre A/V Geräte im (TV) Lowboard weiterleiten. Die "IR TV" Blaster LED (3) wird nur durch Bedienung mit Ihrem Smartphone/Tablet gesteuert.

4. INSTALLATION

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunächst auszuprobieren. Schließen Sie dazu alles wie nachstehend beschrieben an, kleben oder schrauben Sie die Komponenten jedoch noch nicht fest.

4.1 AUFSTELLUNG DES IR EMPFÄNGERS

Stellen Sie den äußerst kleinen IR Empfänger (1) der Invisible Control 6 XTRA | SMART™ in Sichtseite Ihrer (Infrarot) Fernbedienung auf, sodass diese die übertragenen Befehle empfangen kann (max. 10 Meter).

• Bester Standort für den IR Empfänger wäre beispielsweise auf dem (TV) Lowboard, in dem sich die A/V Geräte befinden oder in Nähe des Fernsehers.
• Um das Kabel unsichtbar zu verlegen, können Sie es aufgrund der Aussparung im Gehäuse an der Rückseite des IR Empfängers durch die Unter- oder Rückseite führen.

• Der anliegende, selbstklebende Streifen ermöglicht Anbringung an nahezu allen Stellen.

• Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben.

• Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.

4.2 ANBRINGUNG DER IR BLASTER LED

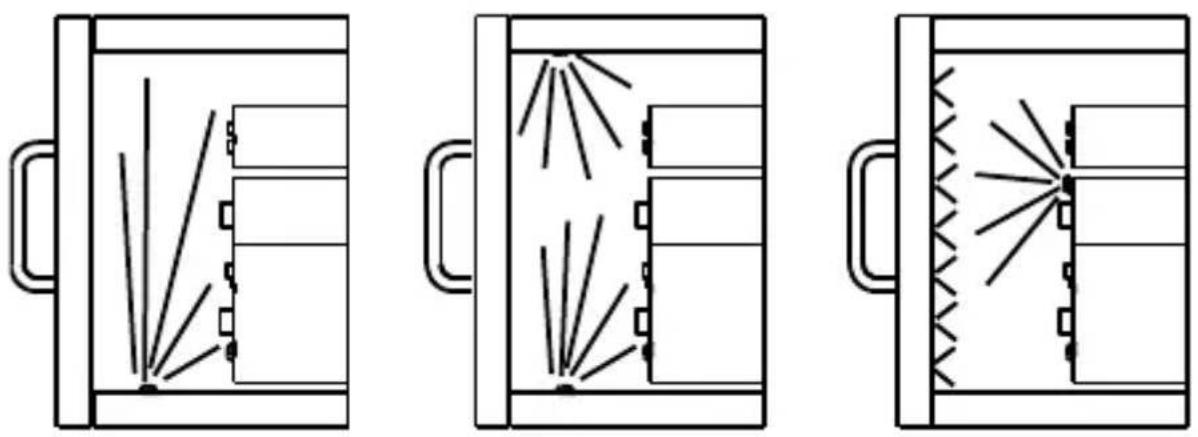

4.2.1 Im (TV) Lowboard

Kleben Sie die Blaster LEDs (2), die an den "IR OUT" Ausgang angeschlossen sind an jede beliebige Stelle in Ihrem (TV)Lowboard, um alle sich im selben Schrankteil befindlichen AV Geräte bedienen zu können.

- Bei richtiger Anbringung kann ein einziges Blaster LED sämtliche A/V Geräte, die sich im selben Feld befinden, bedienen.

- Wenn nicht alle A/V Geräte mit einem Blaster LED bedient werden können, kann die Anbringung einer zweiten Blaster LED bisweilen notwendig sein.

- Oder Sie bringen die Blaster LED an einem der A/V Geräte mittig des (TV) Lowboards an und die übrigen Geräte werden durch Reflexion des Infrarotsignals auch bedient werden.

4.2.2 Außerhalb des (TV) Lowboards

Kleben Sie die an den "IR TV" Ausgang angeschlossene Blaster LED (3) außerhalb des (TV) Lowboards auf oder in Sichtweite des IR Sensors Ihres Fernsehers.

Installieren Sie das IR Smart Modul (4) an einen erreichbaren Ort auf oder neben Ihren A/V Geräten und in Reichweite einer Steckdose.

- Berücksichtigen Sie die Kabellänge der IR Blaster LED und des IR Empfängers.

- Um die Betriebsfähigkeit überwachen zu können, müssen die Anschlüsse zugänglich und die Leuchten sichtbar bleiben.

- Der enthaltene, selbstklebende Streifen macht Anbringung an nahezu jeder Stelle möglich.

4.4 Anschluss des IR Smart Moduls

1. Schließen Sie die installierten IR Verlängerungskabel mit zwei Blaster LEDs an den "IR OUT" Anschluss des IR Smart Moduls an.
2. Schließen Sie die installierten IR Verlängerungskabel mit einer Blaster LED an den "IR TV" Anschluss des IR Smart Moduls an.
3. Schließen Sie das installierte IR Empfängerkabel an den "IR IN" Anschluss des IR Smart Moduls an.
4. Schließen Sie den USB Speisungsadapter an den "POWER" Anschluss des IR Smart Moduls an und stecken Sie den Adapter in eine Steckdose.
5. Nach korrektem Anschluss der Invisible Control 6 XTRA | SMART™ blinkt die rote Leuchte am IR Modul, wenn Sie eine Taste der (Infrarot) Fernbedienung betätigen und diese auf den IR Empfänger richten.
6. Schließen Sie die Türen Ihres (TV) Lowboards und verhindern Sie, dass auch die A/V Geräte unmittelbar von der Fernbedienung ein Infrarot-Kommando empfangen können. Das könnte nämlich zu Bedienungsproblemen führen.
7. Sie können nunmehr Ihre A/V Geräte über die Invisible Control 6 XTRA | SMART™ durch geschlossene Schranktüren hindurch bedienen!

4.5 Installation der Invisible Control App

Wenn Sie die Marmitek Invisible Control 6 XTRA | SMART™ gemäß den Schritten in dieser Gebrauchsanleitung installiert haben, können Sie abgesehen von Ihrer Fernbedienung auch Ihr Smartphone/Tablet verwenden, um Ihre sich außer Sichtweite befindlichen Geräte zu bedienen. Sie müssen dazu zunächst die Marmitek Invisible Control App installieren und Bluetooth auf Ihrem Smartphone/Tablet einschalten.

Daraufhin stellt die App über Bluetooth automatisch eine Verbindung her und können Sie mit der Hinzufügung von Funktionen beginnen. Wie Sie die App am besten in Gebrauch nehmen, lesen Sie in der App im Einstellungsmenü unter dem Button "Hilfe".

Download der "Invisible Control" App auf Smartphone/Tablet:

5. HÄUGIG GESTELLTE FRAGEN

Die A/V Geräte reagieren nicht auf Signale meiner Fernbedienungen.

Beachten Sie nachstehende Hinweise:

• Der IR Empfänger hat eine Empfangsempfindlichkeit von ca. 10 Metern bei einem 60 Grad Öffnungswinkel. Der Bereich hängt zudem von der verwendeten Fernbedienung ab.
• Leuchtet die "IR Daten" Leuchte am IR Smart Modul fortwährend, dann wird der IR Empfänger möglicherweise durch ein Infrarot Störsignal gestört. Achten Sie bei der Aufstellung des IR Empfängers darauf, dass sich zwischen Empfänger und Sender möglichst wenig Störquellen wie direkt einstrahlendes Sonnenlicht, Flachbildfernseher (LCD, Plasma, LED), TL Beleuchtung oder Sparlampen befinden.
• Der IR Empfänger arbeitet mit allen regulären (Infrarot) Fernbedienungen. Die einzige (uns bekannte) Ausnahme bildet Bang&Olufson (B&O).
• Prüfen Sie, ob der IR-Empfänger und das IR-Verlängerungskabel richtig angeschlossen und vollständig eingestöpselt sind.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6. TECHNISCHE DATEN

IR Smart Modul

Speisung 100-240VAC @50/60Hz,

5VDC@1A Mini USB Adapter (enthalten) oder Mini USB Kabel (nicht enthalten).

IR Blaster LEDs Anschlüsse: 3x 2.5mm Klinkenstecker (mono).

IR Empfänger Anschluss: 1x 3,5mm Mini-Jack (Mono).

Abmessungen: 80 x 43 x 19mm.

IR Empfänger

Frequenzbereich: 30-60

KHz.

IR Empfangsbereich: ± 10 Meter.

Kabellänge: 3 Meter.

IR Empfangswinkel: 60° (+30°/-30° ab Center).

Abmessung Empfangsblock: 15 x 13 x 11mm.

IR Verlängerungskabel

IR Blaster LEDs: 2 x IR Verlängerungskabel mit

zwei Blaster LEDs.

1 x IR Verlängerungskabel mit

einer Blaster LED.

IR Senderadius: 2 Meter.

Kabellänge: 3 Meter.

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Invisible Control 6 XTRA | SMART™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen Parlaments und des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit.

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

CE

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

COPYRIGHT

Marmitek BV ist ein Warenzeichen von Pattitude. Invisible Control 6 XTRA | SMART™ ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in diesem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das

Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.
