MODE D'EMPLOI RB33J3830SA SAMSUNG

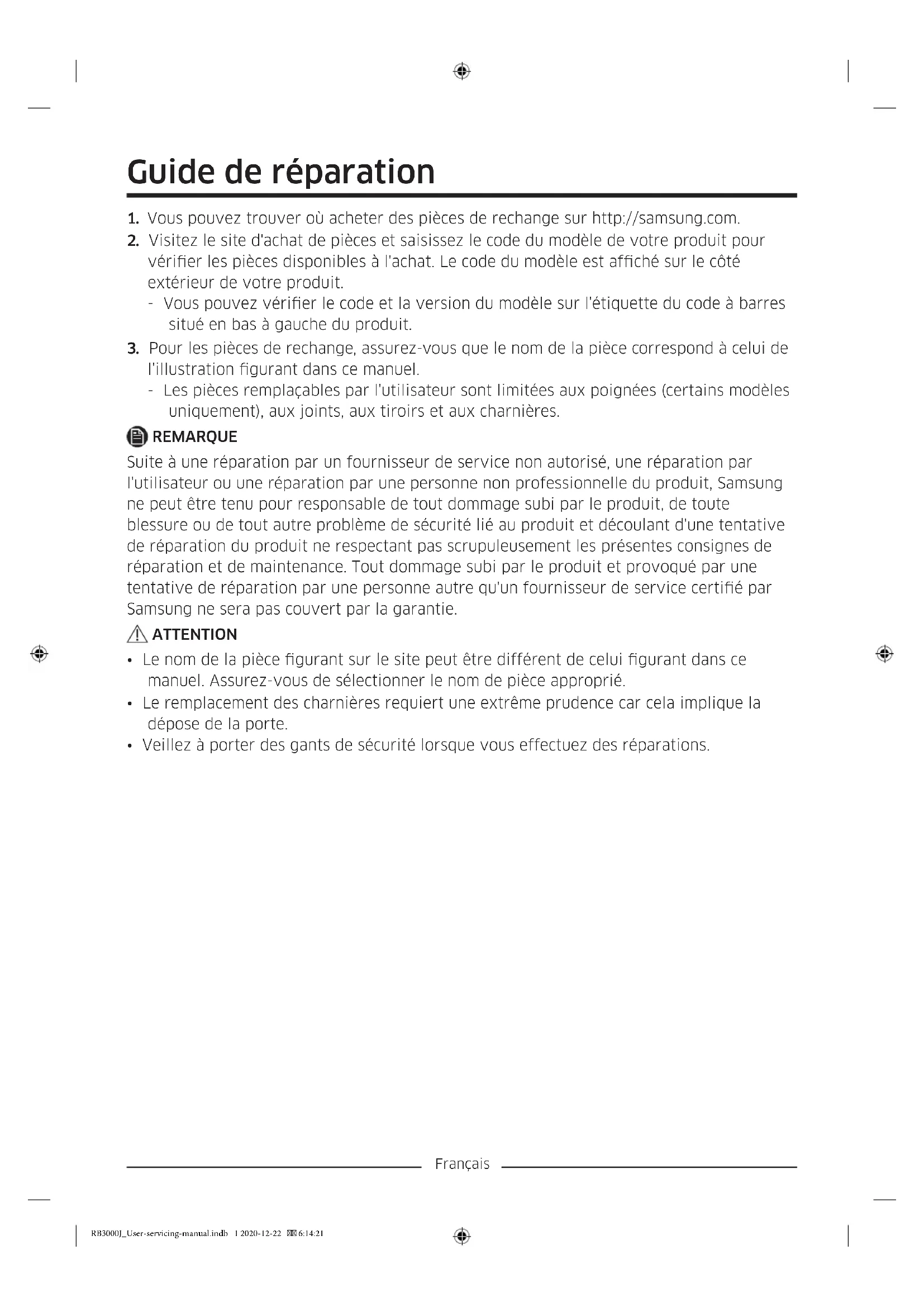

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. RB3000J_User-servicing-manual.indb 1 2020-12-22 6:14:21Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

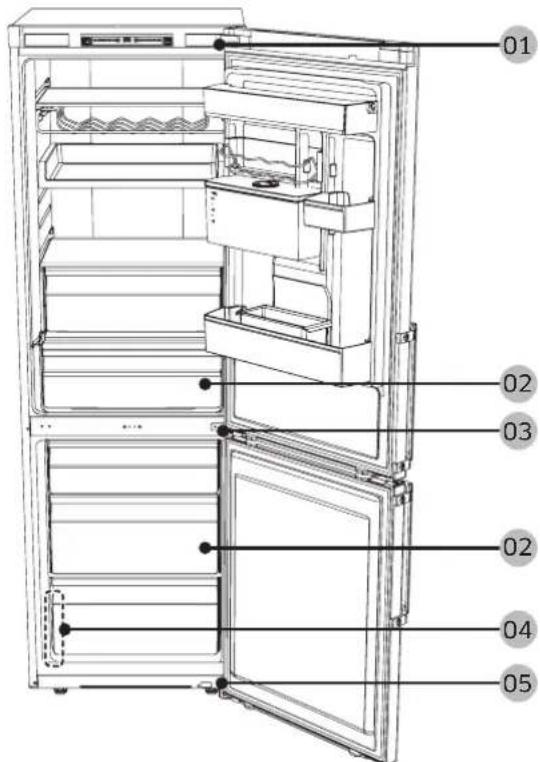

01 Cache de la charnière 02 Tiroir 03 Charnière centrale 04 Étiquette du code à barres 05 Charnière inférieure RB3000J_User-servicing-manual.indb 2 2020-12-22 6:14:21Français Remplacement de la poignée ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.

• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

• Serrez fermement les vis lors du montage de la poignée.

• Vériez que la poignée est correctement xée avant d'utiliser le produit. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Pour détacher les poignées (1) (2) (1) (2) (3) Retirez le cache de la poignée et les vis à l'aide du tournevis à tête plate (-). REMARQUE Retirez le cache à l'aide du tournevis à tête plate (-) et installez la poignée et son cache. RB3000J_User-servicing-manual.indb 3 2020-12-22 6:14:21Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint Ouvrez la porte et retirez le joint de la porte. Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. RB3000J_User-servicing-manual.indb 4 2020-12-22 6:14:21Français Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait du tiroir

1. Tirez le tiroir jusqu'en butée.

2. Inclinez le tiroir vers le haut et tirez-le

jusqu'à ce qu'il soit retiré. Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait. RB3000J_User-servicing-manual.indb 5 2020-12-22 6:14:22Français Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé de 11 mm Clé à douille de 8 mm (pour les boulons) Clé hexagonale (5 mm) RB3000J_User-servicing-manual.indb 6 2020-12-22 6:14:22Français Inversion de la porte Cache du câble de la porte *Modèle RB37* uniquement Cache du câble de la porte

1. Retirez le volet de protection des câbles.

Protection de l'espace de la porte *Modèle RB37* uniquement Protection de l'espace de la porte

3. Retirez la charnière du cache pour

pousser le crochet comme illustré dans les gures ci-dessous.

• Insérez un tournevis plat et poussez-le en arrière comme indiqué sur la gure n° 1.

• Comme indiqué sur la gure n° 2, soulevez le cache et poussez le crochet comme indiqué sur la gure n° 3. (Veillez à ne pas endommager le câble de la charnière du cache en appliquant une force excessive.)

• Démontez la charnière en poussant manuellement la partie indiquée par un A sur la gure n° 4 et en procédant comme indiqué sur la gure n° 5. RB3000J_User-servicing-manual.indb 7 2020-12-22 6:14:22Français

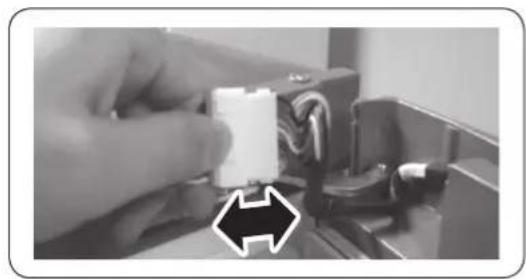

4. Débranchez le connecteur du câblage de

la porte du réfrigérateur. (Sur les modèles avec afchage externe uniquement)

5. Retirez les vis. (Veillez à ne pas faire

tomber la porte lors de son démontage.)

6. Retirez la porte du réfrigérateur de

la charnière centrale en soulevant doucement la porte verticalement. ATTENTION La porte étant lourde, prenez garde à ne pas vous blesser lors de son retrait.

7. Démontez la charnière centrale en

retirant les vis à l'aide d'un tournevis cruciforme (+). ATTENTION Veillez à soutenir la porte du congélateur car elle peut basculer vers l'avant. RB3000J_User-servicing-manual.indb 8 2020-12-22 6:14:23Français

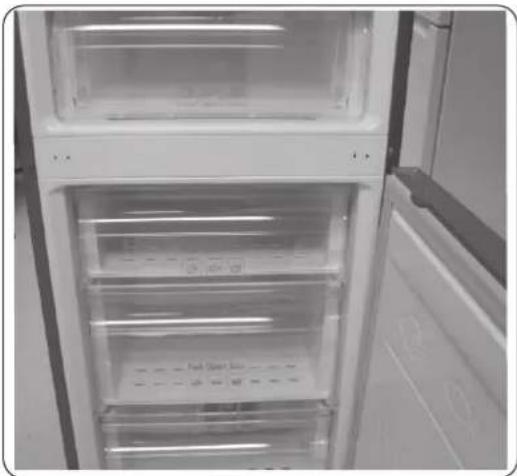

8. Retirez la porte du congélateur au niveau

de la charnière inférieure en soulevant prudemment la porte verticalement. Charnière inférieure Pied

9. Couchez doucement le réfrigérateur sur

sa face arrière. Retirez le pied (dévissez- le dans le sens antihoraire) et la charnière inférieure. REMARQUE An de protéger le réfrigérateur contre tout dommage, coupez un grand morceau de carton et placez-le sous le réfrigérateur.

10. Procédez au réassemblage en suivant

la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. RB3000J_User-servicing-manual.indb 9 2020-12-22 6:14:23Italiano Manuale di manutenzione dell'utente
