RB33J3830SA - Refrigerador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador congelador
Marca	Samsung
Modelo	RB33J3830SA
Capacidad total	330 L (estimación)
Capacidad del refrigerador	230 L (estimación)
Capacidad del congelador	100 L (estimación)
Dimensiones (Al x An x Pr)	1850 x 700 x 700 mm (estimación)
Peso neto	75 kg (estimación)
Clase energética	A++
Tensión / Frecuencia	220-240 V, 50 Hz
Tipo de descongelación	No Frost (automático)
Funciones principales	Pantalla digital, iluminación LED, estantes ajustables, cajón para verduras, alarma de puerta
Piezas reemplazables por el usuario	Manijas, juntas, cajones, bisagras
Seguridad	Desconectar antes de cualquier intervención; manipulación de las puertas por dos personas
Mantenimiento	Limpiar con un paño suave y agua tibia; evitar productos abrasivos
Reparabilidad	Piezas disponibles en el sitio web Samsung (samsung.com)

Preguntas frecuentes - RB33J3830SA SAMSUNG

¿Cómo reemplazar la manija del refrigerador?

Para reemplazar la manija, primero retire la cubierta de la manija y los tornillos con un destornillador de punta plana. Instale la nueva manija presionándola firmemente sobre los soportes, luego apriete los tornillos. Asegúrese de que no haya espacio entre la manija y la puerta. Utilice un destornillador de estrella y un destornillador de punta plana (no incluidos).

¿Cómo invertir las puertas del refrigerador?

La inversión de las puertas requiere al menos dos personas. Desconecte el aparato. Retire las cubiertas de los cables, desconecte los conectores, luego desatornille las bisagras comenzando por la puerta del refrigerador, luego la del congelador. Acueste suavemente el refrigerador sobre un cartón para acceder a la bisagra inferior. Vuelva a montar en orden inverso asegurándose de que los conectores estén bien enchufados y que las bisagras estén fijadas firmemente. Atención a los cables al apretar.

¿Cómo reemplazar la junta de la puerta?

Abra la puerta y retire la junta vieja despegándola. Fije una junta nueva presionando firmemente alrededor para que se adhiera perfectamente. Asegúrese de que no haya ningún espacio entre la junta y la puerta, de lo contrario podría escaparse aire frío.

¿Cómo retirar y reinstalar el cajón?

Tire del cajón hasta el tope, inclínelo hacia arriba y retírelo. Para volver a colocarlo, siga el procedimiento inverso: insértelo en el riel, inclínelo hacia abajo y empuje hasta que encaje. Verifique que esté bien posicionado en el riel.

¿Cómo reemplazar la bisagra?

El reemplazo de las bisagras requiere retirar las puertas previamente. Coloque un cartón en el suelo para proteger las puertas. Desmonte las puertas levantándolas suavemente, luego desatornille las bisagras. Vuelva a montar en sentido inverso. Se recomienda llamar a un profesional ya que las puertas son pesadas y las bisagras deben manipularse con cuidado.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que la temperatura esté correctamente ajustada (generalmente entre 3°C y 5°C para el refrigerador). Asegúrese de que las juntas de la puerta estén en buen estado y cierren herméticamente. Limpie las rejillas de ventilación traseras. Si el problema persiste, contacte a un servicio técnico autorizado Samsung.

¿Cómo ajustar la temperatura del refrigerador?

Utilice el panel de control digital ubicado en la puerta o en el interior. Presione las teclas correspondientes para ajustar la temperatura del refrigerador y del congelador. Consulte el manual de usuario para ajustes precisos.

¿El refrigerador hace ruido: es normal?

Sí, algunos ruidos son normales: zumbido del compresor, circulación del refrigerante, ruido de los ventiladores. Si el ruido se vuelve excesivo o inusual (rechinido, chasquido), verifique que el aparato esté nivelado y que no toque una pared o un mueble. Contacte a un profesional si el ruido persiste.

¿Cómo limpiar el refrigerador?

Desconecte el aparato. Retire los alimentos y los estantes. Limpie el interior con un paño suave humedecido con agua tibia y detergente suave. Enjuague y seque. Nunca use productos abrasivos o solventes. Para el exterior, use un paño húmedo y seque.

¿Dónde encontrar piezas de repuesto para este modelo?

Visite el sitio oficial Samsung (samsung.com) y acceda a la sección Piezas de repuesto. Ingrese el código del modelo (RB33J3830SA) para ver las piezas disponibles. Las piezas reemplazables por el usuario son las manijas, juntas, cajones y bisagras. Para otras piezas, llame a un servicio autorizado.

MANUAL DE USUARIO RB33J3830SA SAMSUNG

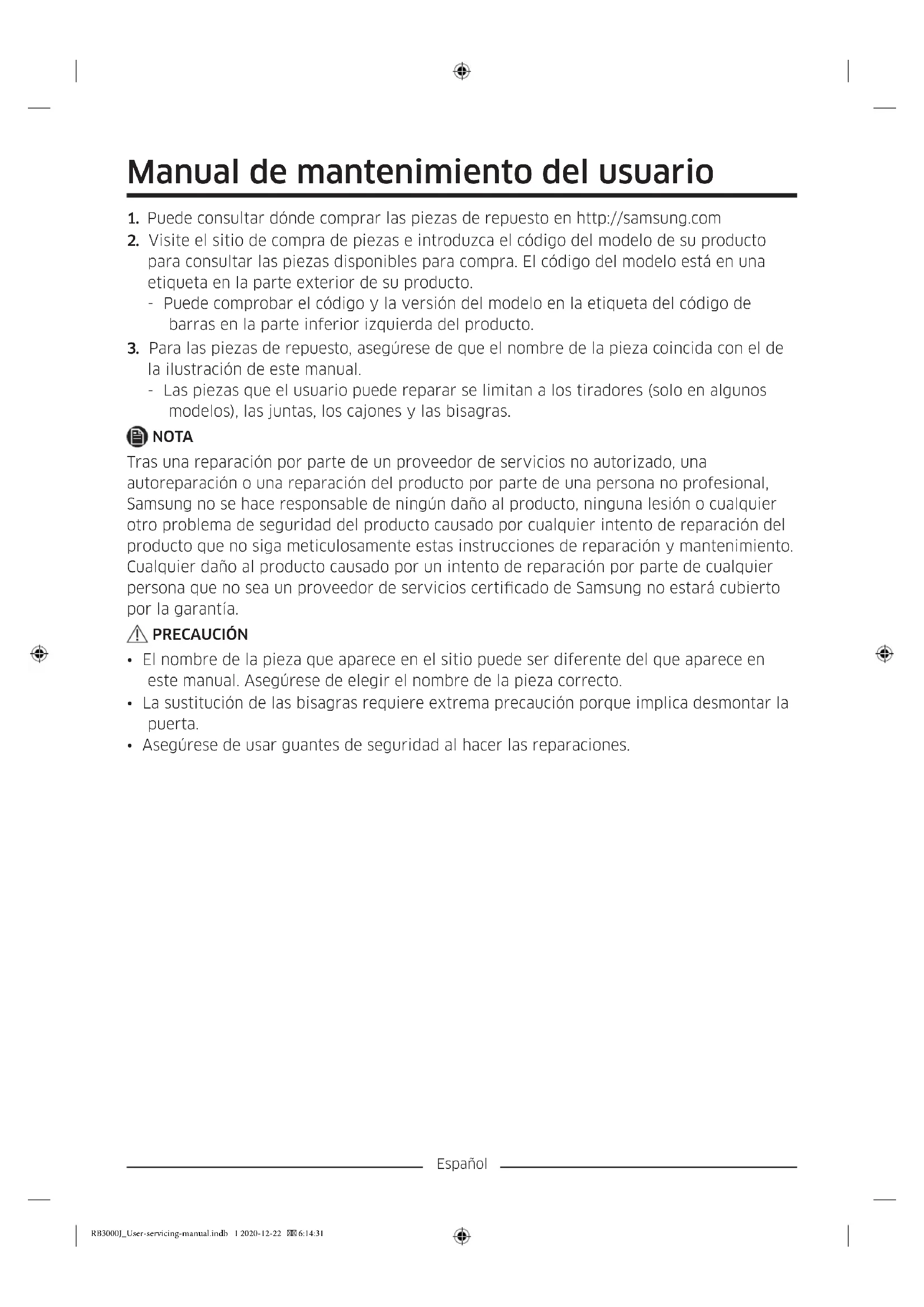

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

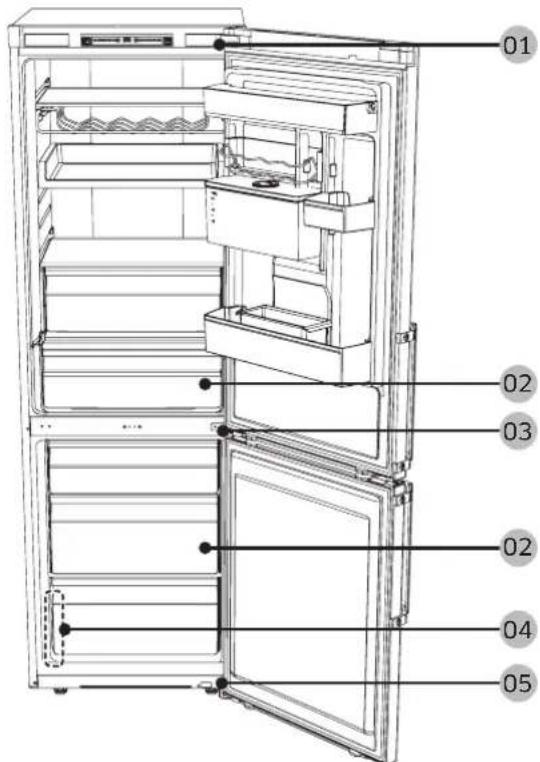

01 02 03 02 04 05

01 Bisagra de la cubierta 02 Cajón
03 Bisagra central 04 Etiqueta de código de barras
05 Bisagra inferior

Español

Sustitución del tirador

PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
• Presione firmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
• Apriete bien los tornillos al fijar el tirador.
• Compruebe que el tirador está firmemente sujeto antes de usar el producto.

Herramientas necesarias (no suministradas)

Destornillador Phillips

Destornillador de punta plana

Desmontaje de los tiradores

Retire la tapa del tirador y los tornillos con un destornillador de punta plana (-).

NOTA

Retire la tapa con un destornillador de punta plana (-) y monte el tirador y la tapa de este.

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

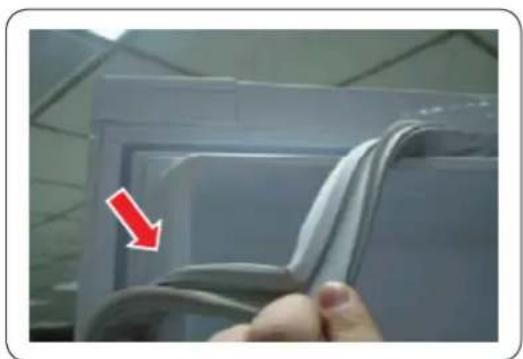

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico.

Asegúrese de que no haya holguras entre la junta nueva y la puerta.

Español

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar el cajón

1. Saque el cajón hasta el final.

2. Incline el cajón hacia arriba y tire de él hasta sacarlo.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana

Llave de tubo de 8 mm (para pernos)

Llave de 11 mm

Llave Allen (5 mm)

Inversión de la puerta

Cubierta del cable de la puerta

Solo modelo * RB37*

L'obierta del cable de la puerta

1. Retire la cubierta del cable de la puerta.

Español

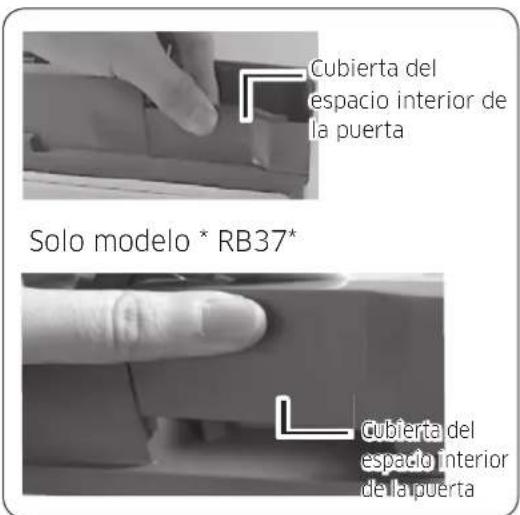

Cubierta del espacio interior de la puerta Solo modelo * RB37* cubierta del espacio interior de la puerta

1. Desmonte la cubierta del espacio interior de la puerta.

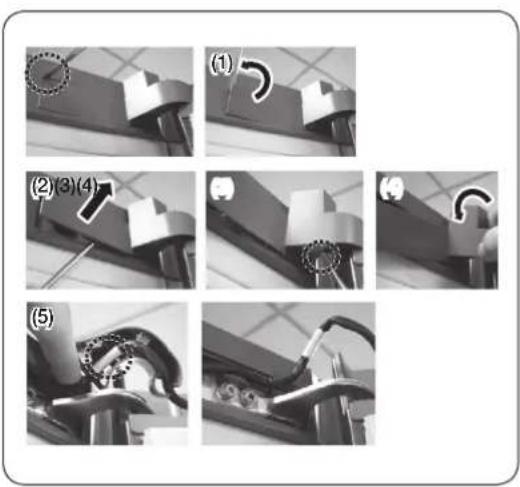

2. Retire la tapa de la bisagra empujando el enganche como se muestra en la ilustración.

- Introduzca un destornillador de punta plana y vuelva a colocarla en su posición original como se muestra en la ilustración n.º 1.

- Como se muestra en la ilustración n.º 2, levante la tapa y empuje el enganche como se muestra en la ilustración n.º 3. (Tenga cuidado de no dañar el cable de la cubierta de la bisagra si empuja con demasiada fuerza)

- Desmonte la protección presionando con la mano en la zona A (ilustración n.º 4) como se muestra en la ilustración n.º 5.

1. Desconecte el conector del cableado de la puerta del frigorífico. (Solo modelos con pantalla externa).

Español

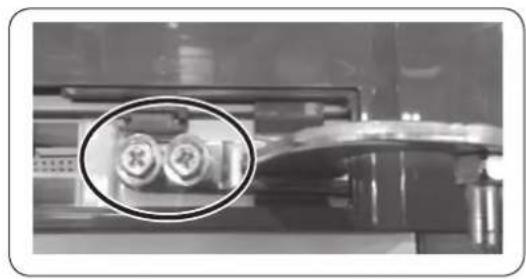

1. Retire los tornillos. (Tenga cuidado de no dejar caer la puerta al desmontarla).

2. Retire la puerta del frigorífico desde la bisagra central levantándola cuidadosamente en línea recta.

PRECAUCIÓN

La puerta es pesada; tenga cuidado de no hacerse daño al sacarla.

1. Desmonte la bisagra central retirando los tornillos con un destornillador Phillips (+).

PRECAUCIÓN

Sujete la puerta del congelador para que no se caiga.

1. Retire la puerta del congelador desde la bisagra inferior, levantándola cuidadosamente en línea recta.

Español

Bisagra inferior Pata

1. Tumbe el frigorífico boca arriba con cuidado. Retire la pata (desenroscando en el sentido contrario al de las agujas del reloj) y la bisagra inferior.

NOTA

Para no dañar el frigorífico, corte una plancha grande de cartón y colóquela debajo de este.

1. Vuelva a montar en el orden inverso al de desmontaje después de sustituir la bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

Español
