Tipo de produto	Frigorífico congelador
Marca	Samsung
Modelo	RB33J3830SA
Capacidade total	330 L (estimativa)
Capacidade do frigorífico	230 L (estimativa)
Capacidade do congelador	100 L (estimativa)
Dimensões (A x L x P)	1850 x 700 x 700 mm (estimativa)
Peso líquido	75 kg (estimativa)
Classe energética	A++
Tensão / Frequência	220-240 V, 50 Hz
Tipo de degelo	No Frost (automático)
Funções principais	Ecrã digital, iluminação LED, prateleiras ajustáveis, gaveta de legumes, alarme de porta
Peças substituíveis pelo utilizador	Puxadores, juntas, gavetas, dobradiças
Segurança	Desligar antes de qualquer intervenção; manuseamento das portas por duas pessoas
Manutenção	Limpar com um pano macio e água morna; evitar produtos abrasivos
Reparabilidade	Peças disponíveis no site Samsung (samsung.com)

Perguntas frequentes - RB33J3830SA SAMSUNG

Como substituir o puxador do frigorífico?

Para substituir o puxador, remova primeiro a tampa do puxador e os parafusos com uma chave de fendas de cabeça chata. Instale o novo puxador pressionando-o firmemente nos suportes, depois aperte os parafusos. Certifique-se de que não há espaço entre o puxador e a porta. Use uma chave de fendas Phillips e uma chave de fendas de cabeça chata (não fornecidas).

Como inverter as portas do frigorífico?

A inversão das portas requer pelo menos duas pessoas. Desligue o aparelho. Remova as tampas dos cabos, desconecte os conectores, depois desaperte as dobradiças começando pela porta do frigorífico, depois a do congelador. Deite cuidadosamente o frigorífico sobre um cartão para aceder à dobradiça inferior. Monte na ordem inversa, certificando-se de que os conectores estão bem ligados e que as dobradiças estão firmemente fixadas. Atenção aos cabos durante o aperto.

Como substituir a junta da porta?

Abra a porta e remova a junta antiga descolando-a. Fixe uma junta nova pressionando firmemente em toda a volta para que adira perfeitamente. Certifique-se de que não há nenhum espaço entre a junta e a porta, caso contrário o ar frio pode escapar.

Como remover e reinstalar a gaveta?

Puxe a gaveta até ao batente, incline-a para cima e remova-a. Para a recolocar, siga o procedimento inverso: insira-a no trilho, incline-a para baixo e empurre até encaixar. Verifique se está bem posicionada no trilho.

Como substituir a dobradiça?

A substituição das dobradiças requer a remoção prévia das portas. Coloque um cartão no chão para proteger as portas. Remova as portas levantando-as suavemente, depois desaperte as dobradiças. Monte na ordem inversa. Recomenda-se chamar um profissional, pois as portas são pesadas e as dobradiças devem ser manuseadas com cuidado.

O que fazer se o frigorífico não estiver a refrigerar o suficiente?

Verifique se a temperatura está corretamente regulada (geralmente entre 3°C e 5°C para o frigorífico). Certifique-se de que as juntas da porta estão em bom estado e fecham hermeticamente. Limpe as grelhas de ventilação traseiras. Se o problema persistir, contacte um serviço técnico autorizado Samsung.

Como regular a temperatura do frigorífico?

Utilize o painel de controlo digital situado na porta ou no interior. Prima os botões correspondentes para ajustar a temperatura do frigorífico e do congelador. Consulte o manual de utilização para as definições precisas.

O frigorífico faz barulho: é normal?

Sim, alguns ruídos são normais: zumbido do compressor, circulação do fluido refrigerante, ruído dos ventiladores. Se o ruído se tornar excessivo ou invulgar (chiado, estalido), verifique se o aparelho está nivelado e se não toca numa parede ou móvel. Contacte um profissional se o ruído persistir.

Como limpar o frigorífico?

Desligue o aparelho. Retire os alimentos e as prateleiras. Limpe o interior com um pano macio embebido em água morna e detergente suave. Enxague e seque. Nunca use produtos abrasivos ou solventes. Para o exterior, use um pano húmido e seque.

Onde encontrar peças de substituição para este modelo?

Visite o site oficial Samsung (samsung.com) e aceda à secção Peças Sobresselentes. Introduza o código do modelo (RB33J3830SA) para ver as peças disponíveis. As peças substituíveis pelo utilizador são os puxadores, juntas, gavetas e dobradiças. Para outras peças, recorra a um serviço autorizado.

MANUAL DE UTILIZADOR RB33J3830SA SAMSUNG

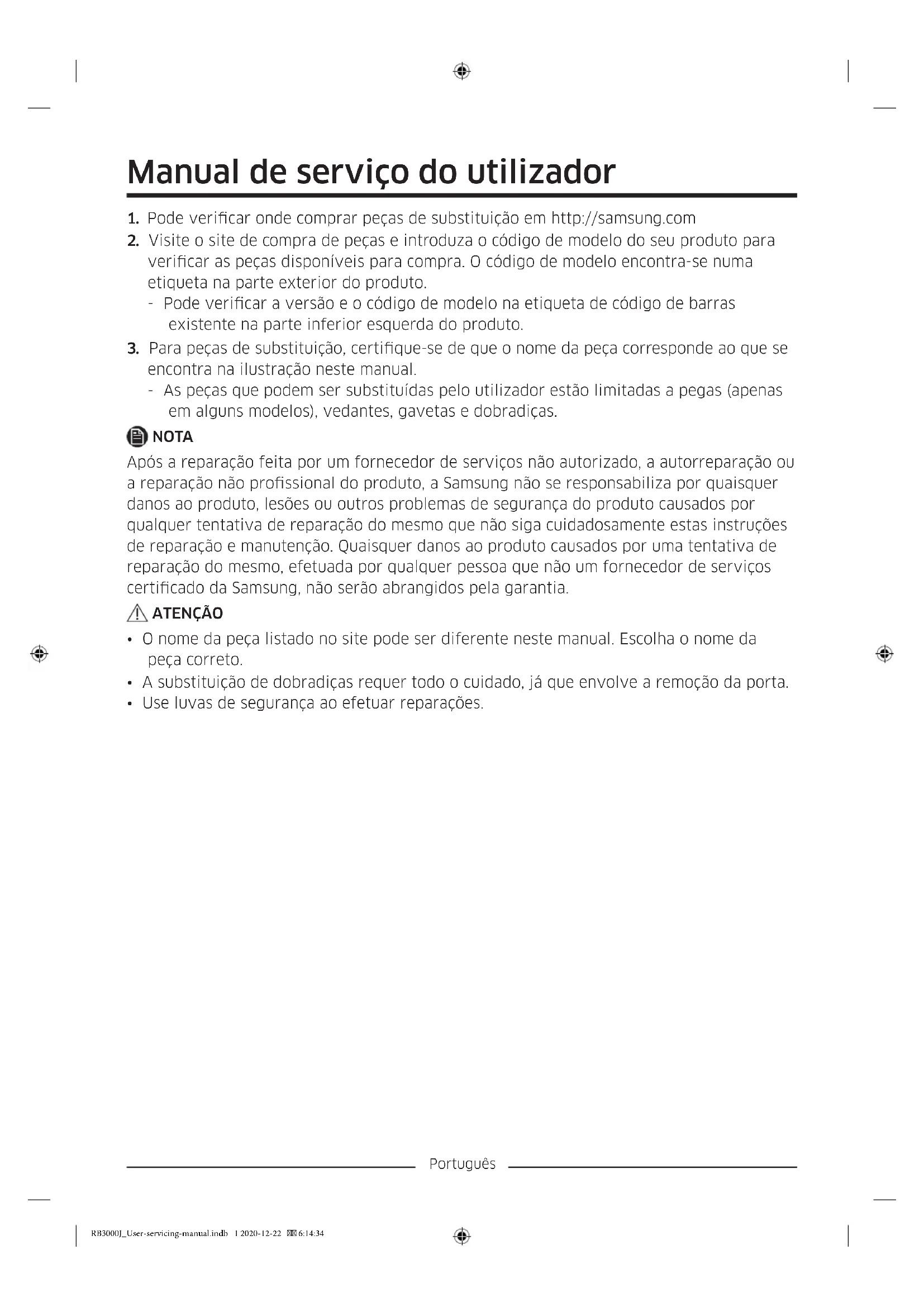

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

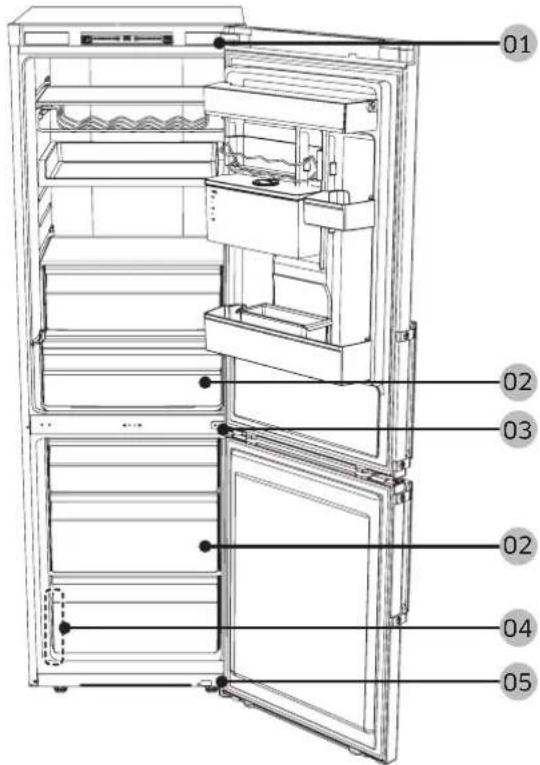

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 02 03 02 04 05

01 Tampa da dobradiça 02 Gaveta
03 Dobradiça central 04 Etiqueta de código de barras
05 Dobradiça inferior

Português

Substituição da pega

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Utilize uma chave de fendas (-) para remover a proteção da pega e os parafusos.

NOTA

Utilize uma chave de fendas (-) para remover a proteção e, em seguida, monte a pega e a respetiva proteção.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

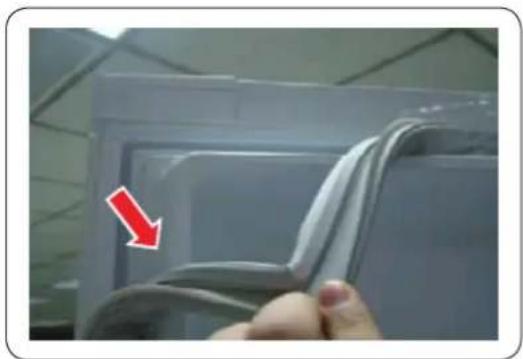

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico.

Certifique-se de que não existe folga entre o novo vedante e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

1. Puxe a gaveta para fora até onde for possível.
2. Incline a gaveta para cima e puxe-a para fora até a remover.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 8 mm (para parafusos)

Chave Allen (5 mm)

Inversão da porta

Proteção dos fios da porta

Apenas no modelo *RB37*

L—Proteção dos fatos da porte

1. Remova a proteção dos fios da porta.

Português

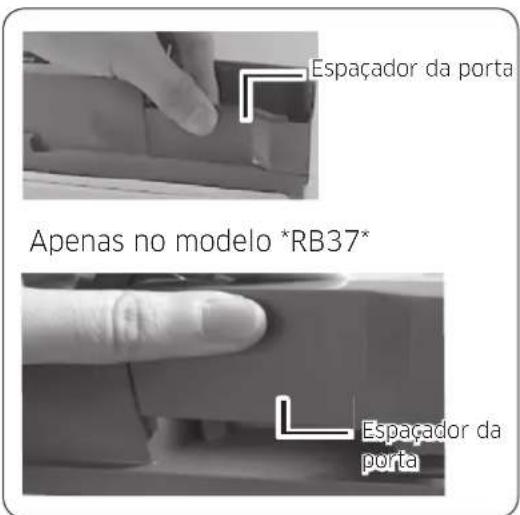

Espaçador da porta Apenas no modelo *RB37* Espaçador da porta

1. Desmonte o espaçador da porta.

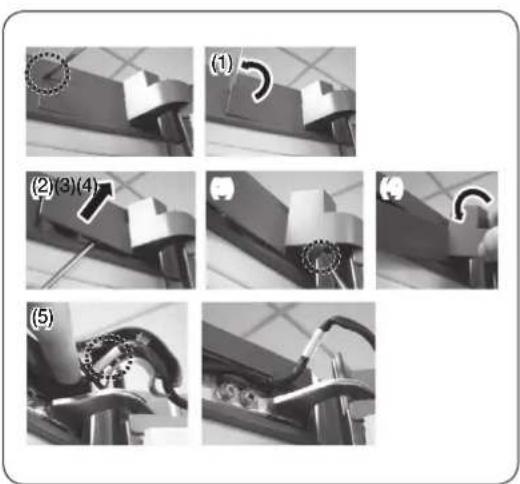

2. Retire a tampa da dobradiça para empurrar um gancho, tal como nas imagens abaixo.

- Introduza uma chave de fendas e depois retire-a conforme apresentado na figura n.º 1.

- Levante a proteção, conforme ilustrado na figura n.º 2, e empurre um gancho, conforme ilustrado na figura n.º 3. (Não puxe com demasiada força o fio da tampa da dobradiça para não o danificar.)

- Desmonte empurrando A na figura n.º 4 manualmente, conforme ilustrado na figura n.º 5.

1. Desligue o conector da porta do frigorífico. (Apenas nos modelos com visor externo.)

2. Remova os parafusos. (Cuidado para não deixar cair a porta ao desmontá-la.)

Português

1. Remova a porta do frigorífico da dobradiça central, levantando a porta cuidadosamente na vertical.

ATENÇÃO

A porta é pesada, pelo que deverá ter cuidado para não se magoar ao remover a porta.

1. Desmonte a dobradiça central removendo os parafusos com uma chave Phillips (+).

ATENÇÃO

A porta do congelador pode cair para a frente, portanto, apoie a porta.

1. Remova a porta do congelador da dobradiça inferior, levantando a porta cuidadosamente na vertical.

Português

Dobradica inferior Pé

1. Deite cuidadosamente o frigorífico de costas. Remova o pé (desaparafusando no sentido contrário ao dos ponteiros do relógio) e a dobradiça inferior.

NOTA

Para não danificar o frigorífico, corte um pedaço grande da caixa de cartão e coloque-o por baixo do frigorífico.

1. Depois de substituir as dobradiças superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

Português
