Termék típusa	Hűtő-fagyasztó kombináció
Márka	Samsung
Modell	RB33J3830SA
Teljes kapacitás	330 L (becsült)
Hűtőtér kapacitása	230 L (becsült)
Fagyasztótér kapacitása	100 L (becsült)
Méretek (Ma x Szé x Mé)	1850 x 700 x 700 mm (becsült)
Nettó tömeg	75 kg (becsült)
Energiaosztály	A++
Feszültség / Frekvencia	220-240 V, 50 Hz
Leolvasztás típusa	No Frost (automatikus)
Fő funkciók	Digitális kijelző, LED világítás, állítható polcok, zöldségtároló, ajtóriasztó
Felhasználó által cserélhető alkatrészek	Fogantyúk, tömítések, fiókok, csuklópántok
Biztonság	Minden beavatkozás előtt húzza ki a csatlakozót; az ajtókat két személy kezelje
Karbantartás	Tisztítsa puha ruhával és langyos vízzel; kerülje a súrolószereket
Javíthatóság	Alkatrészek elérhetők a Samsung weboldalán (samsung.com)

Gyakran ismételt kérdések - RB33J3830SA SAMSUNG

Hogyan cseréljem ki a hűtő ajtajának fogantyúját?

A fogantyú cseréjéhez először távolítsa el a fogantyú fedelét és a csavarokat egy laposfejű csavarhúzó segítségével. Szerelje fel az új fogantyút úgy, hogy szorosan nyomja a tartókra, majd húzza meg a csavarokat. Győződjön meg arról, hogy nincs rés a fogantyú és az ajtó között. Használjon keresztfejű és laposfejű csavarhúzót (nem tartozék).

Hogyan fordítsam meg a hűtő ajtajait?

Az ajtók megfordításához legalább két személy szükséges. Húzza ki a készüléket. Távolítsa el a kábelvédő fedeleket, csatlakoztassa le a csatlakozókat, majd csavarja ki a csuklópántokat, kezdve a hűtőajtóval, majd a fagyasztóajtóval. Óvatosan fektesse a hűtőt egy kartonlapra az alsó csuklópánt eléréséhez. Szerelje össze fordított sorrendben, ügyelve arra, hogy a csatlakozók megfelelően csatlakozzanak, és a csuklópántok szilárdan rögzítve legyenek. Ügyeljen a kábelekre a meghúzáskor.

Hogyan cseréljem ki az ajtótömítést?

Nyissa ki az ajtót, és távolítsa el a régi tömítést úgy, hogy lehúzza. Rögzítsen egy új tömítést úgy, hogy erősen nyomja körben, hogy tökéletesen tapadjon. Győződjön meg arról, hogy nincs rés a tömítés és az ajtó között, különben hideg levegő szökhet ki.

Hogyan távolítsam el és szereljem vissza a fiókot?

Húzza ki a fiókot ütközésig, döntse felfelé, és vegye ki. A visszahelyezéshez kövesse a fordított eljárást: illessze be a sínbe, döntse lefelé, és tolja be, amíg be nem kattan. Ellenőrizze, hogy megfelelően helyezkedik-e el a sínben.

Hogyan cseréljem ki a csuklópántot?

A csuklópánt cseréjéhez először el kell távolítani az ajtókat. Helyezzen kartonpapírt a földre az ajtók védelmére. Óvatosan emelje le az ajtókat, majd csavarja ki a csuklópántokat. Szerelje vissza fordított sorrendben. Javasolt szakemberhez fordulni, mivel az ajtók nehezek, és a csuklópántokat óvatosan kell kezelni.

Mit tegyek, ha a hűtő nem hűt elegendő módon?

Ellenőrizze, hogy a hőmérséklet megfelelően van-e beállítva (általában 3°C és 5°C között a hűtőtérben). Győződjön meg arról, hogy az ajtótömítések jó állapotban vannak és szorosan zárnak. Tisztítsa meg a hátsó szellőzőrácsokat. Ha a probléma továbbra is fennáll, forduljon egy hivatalos Samsung szervizhez.

Hogyan állítsam be a hűtő hőmérsékletét?

Használja a digitális vezérlőpanelet, amely az ajtón vagy a belső térben található. Nyomja meg a megfelelő gombokat a hűtő és a fagyasztó hőmérsékletének beállításához. A pontos beállításokhoz tekintse meg a használati útmutatót.

A hűtő zajt ad: ez normális?

Igen, bizonyos zajok normálisak: a kompresszor zúgása, a hűtőközeg áramlása, a ventilátorok zaja. Ha a zaj túlzott vagy szokatlan (csikorgás, kattogás), ellenőrizze, hogy a készülék vízszintesen áll-e és nem ér hozzá a falhoz vagy bútorhoz. Ha a zaj továbbra is fennáll, forduljon szakemberhez.

Hogyan tisztítsam meg a hűtőt?

Húzza ki a készüléket. Vegye ki az ételeket és a polcokat. Tisztítsa meg a belső teret egy puha ruhával, amelyet langyos vízzel és enyhe tisztítószerrel nedvesített. Öblítse le és szárítsa meg. Soha ne használjon súrolószereket vagy oldószereket. A külső részhez használjon nedves ruhát, majd szárítsa meg.

Hol találok alkatrészeket ehhez a modellhez?

Látogasson el a Samsung hivatalos weboldalára (samsung.com), és lépjen be az Alkatrészek szakaszba. Adja meg a modell kódját (RB33J3830SA) az elérhető alkatrészek megtekintéséhez. A felhasználó által cserélhető alkatrészek a fogantyúk, tömítések, fiókok és csuklópántok. Más alkatrészekhez forduljon hivatalos szervizhez.

HASZNÁLATI ÚTMUTATÓ RB33J3830SA SAMSUNG

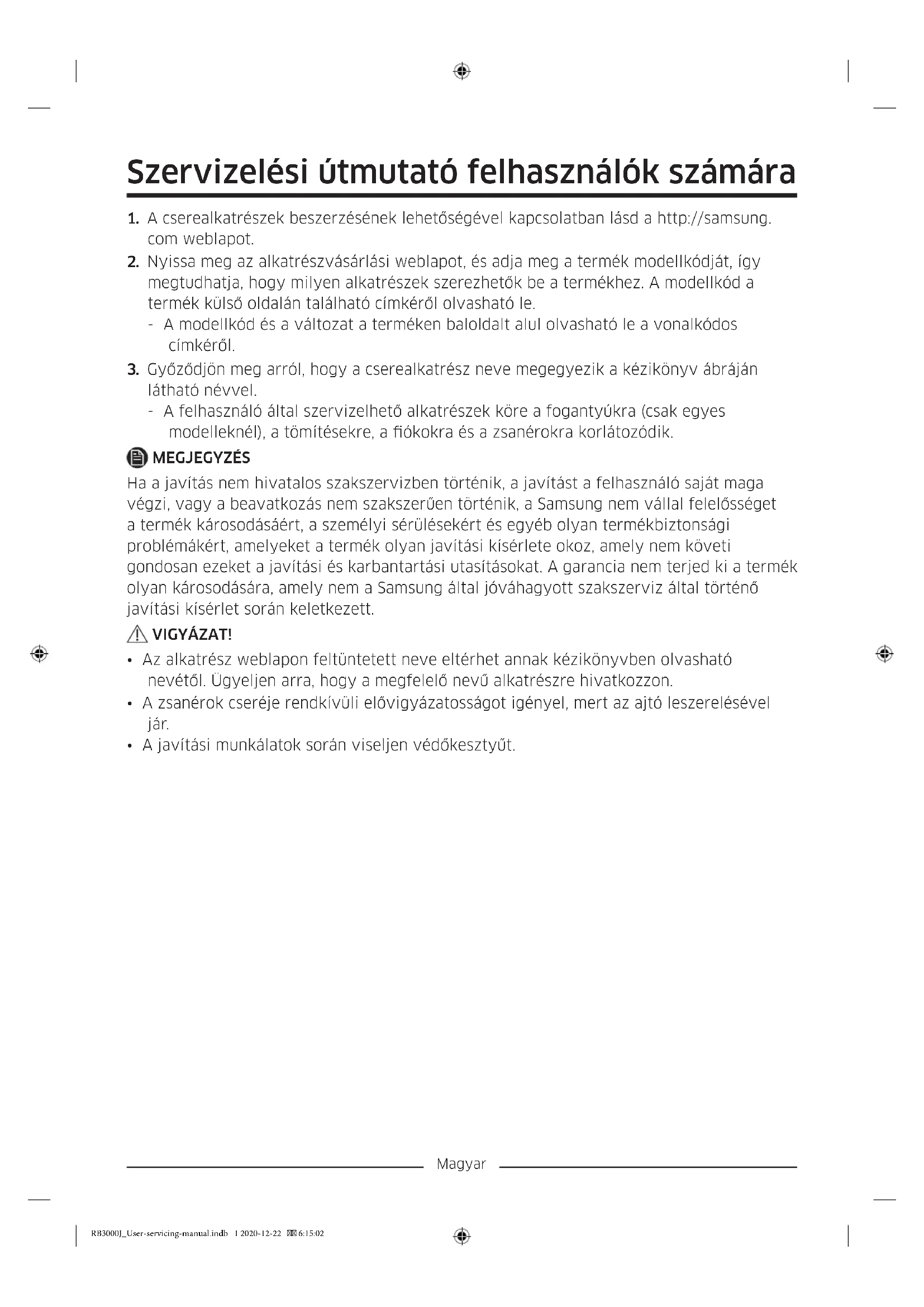

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

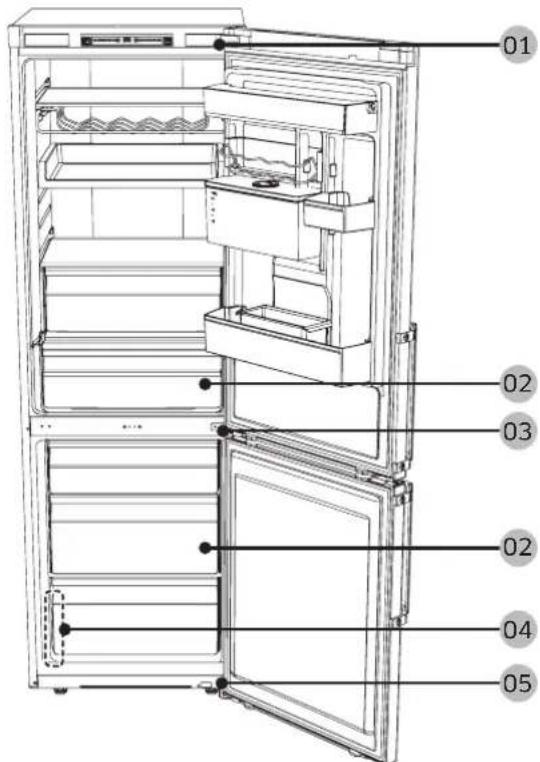

01 02 03 02 04 05

01 Zsanérburkolat 02 Fiók
03 Középső zsanér 04 Vonalkódos címke
05 Alsó zsanér

Magyar

Fogantyúcsere

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
  • A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

Egy lapos (-) csavarhúzó segítségével távolítsa el a fedél fogantyúját és csavarjait.

MEGJEGYZÉS

Egy lapos (-) csavarhúzó segítségével távolítsa el a fedelet, majd szerelje össze a fogantyút és a fedél fogantyúját.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

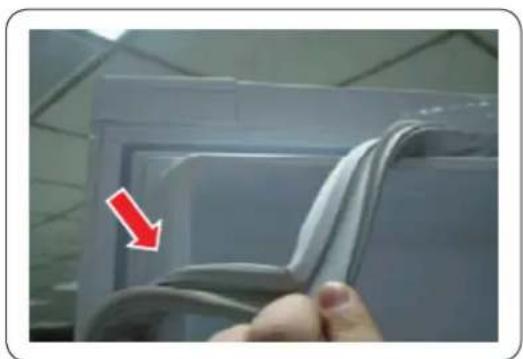

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára.

Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

1. Húzza ki ütközésig a fiókot.

2. Billentse meg felfelé a fiókot, majd húzza ki teljesen az eltávolításához.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

8 mm-es dugókulcs (a csavarokhoz)

Imbuszkulcs (5 mm)

Magyar

Az ajtók megfordítása

Az ajtókabel burkolata

* Csak az RB37* típus esetén

L—Az ajtókabel burkelota

A fedélrekesz burkolata

* Csak az RB37* típus esetén

A fedélrekesz burkolata

1. Távolítsa el az ajtókábel burkolatát.

2. Szerelje szét a fedélrekesz burkolatát.

3. Távolítsa el a zsanér burkolatát az alábbi ábrákon látható módon kipattintva.

- Csúsztasson be egy lapos csavarhúzót, majd húzza fel az 1. ábrának megfelelően.

- Emelje ki a burkolatot a 2. ábrán látható módon, majd pattintsa ki a 3. ábrának megfelelően. (Ügyeljen arra, hogy ne nyomja túl erősen, nehogy az ajtókábel burkolata megsérüljön.)

- A szétszereléshez az 5. ábrán látható módon kézzel nyomja meg a 4. ábrán található „A” jelzésű részt.

Magyar

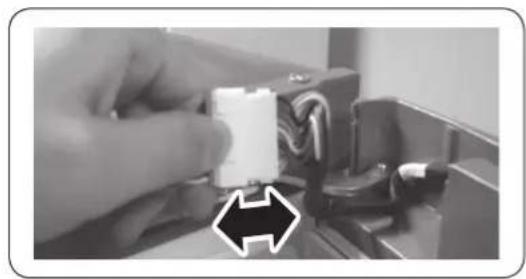

1. Válassza szét a hűtőszekrényajtó kábelének csatlakozóját. (Csak külső kijelzővel ellátott típusok esetén.)
2. Szerelje ki a csavarokat. (Ügyeljen arra, nehogy szétszereléskor leejtse az ajtót.)
3. Óvatosan és egyenesen felemelve vegye le a hütőszekrényajtót a középső zsanérról.

VIGYÁZAT!

Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

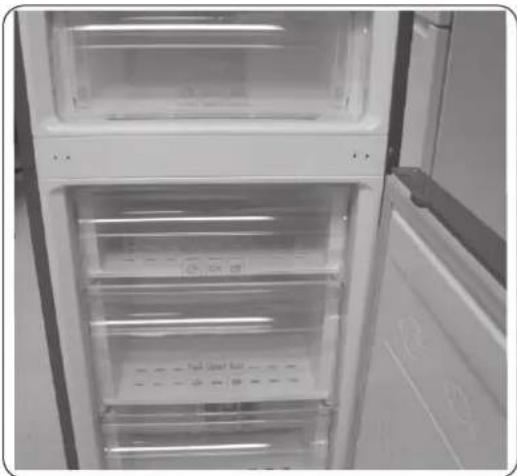

1. Csillagcsavarhúzó (+) segítségével szerelje le a középső zsanért.

VIGYÁZAT!

A fagyasztó ajtaja előreeshet, ezért támassza meg az ajtót.

Magyar

Alsó zsanér Láb

1. Óvatosan és egyenesen felemelve vegye le a fagyasztó ajtaját az ajtó zsanérról.

2. Óvatosan fektesse a hütőszekrényt a hátára. Szerelje le a lábat (csavarja ki az óramutató járásával ellentétes irányban) és az alsó zsanért.

MEGJEGYZÉS

A hütőszekrény védelme érdekében vágjon ki egy nagy darabot a kartondobozból, és helyezze a hütőszekrény alá.

1. A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el.

⚠ VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
