RB33J3830SA - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Kyl-frys
Märke	Samsung
Modell	RB33J3830SA
Total kapacitet	330 L (uppskattning)
Kylkapacitet	230 L (uppskattning)
Fryskapacitet	100 L (uppskattning)
Mått (H x B x D)	1850 x 700 x 700 mm (uppskattning)
Nettovikt	75 kg (uppskattning)
Energiklass	A++
Spänning / Frekvens	220-240 V, 50 Hz
Avfrostningstyp	No Frost (automatisk)
Huvudfunktioner	Digital display, LED-belysning, justerbara hyllor, grönsakslåda, dörrlarm
Användarutbytbara delar	Handtag, tätningar, lådor, gångjärn
Säkerhet	Koppla bort före ingrepp; hantering av dörrar kräver två personer
Underhåll	Rengör med mjuk trasa och ljummet vatten; undvik slipande rengöringsmedel
Reparerbarhet	Delar finns på Samsungs webbplats (samsung.com)

Vanliga frågor - RB33J3830SA SAMSUNG

Hur byter man ut kylskåpets handtag?

För att byta handtaget, ta först bort handtagets lock och skruvarna med en platt skruvmejsel. Montera det nya handtaget genom att trycka det fast mot fästena, dra sedan åt skruvarna. Se till att det inte finns något mellanrum mellan handtaget och dörren. Använd en stjärnskruvmejsel och en platt skruvmejsel (medföljer ej).

Hur byter man sida på kylskåpsdörrarna?

Dörrbyte kräver minst två personer. Koppla bort apparaten. Ta bort kabelkåpor, koppla bort kontakterna, skruva sedan loss gångjärnen, börja med kylskåpsdörren, sedan frysskåpsdörren. Lägg försiktigt kylskåpet på en kartong för att komma åt det nedre gångjärnet. Montera i omvänd ordning och se till att kontakterna är ordentligt anslutna och gångjärnen är ordentligt fastsatta. Var försiktig med kablarna vid åtdragning.

Hur byter man dörrtätningen?

Öppna dörren och ta bort den gamla tätningen genom att dra loss den. Sätt fast en ny tätning genom att trycka fast den ordentligt runt om. Se till att det inte finns något mellanrum mellan tätningen och dörren, annars kan kall luft läcka ut.

Hur tar man bort och sätter tillbaka lådan?

Dra lådan till stopp, luta den uppåt och ta bort den. För att sätta tillbaka, gör omvänt: för in den i skenan, luta nedåt och tryck tills den klickar på plats. Kontrollera att den sitter rätt i skenan.

Hur byter man gångjärnet?

Byte av gångjärn kräver att dörrarna tas bort först. Lägg en kartong på golvet för att skydda dörrarna. Ta bort dörrarna genom att lyfta försiktigt, skruva sedan loss gångjärnen. Återmontera i omvänd ordning. Det rekommenderas att anlita en professionell eftersom dörrarna är tunga och gångjärnen måste hanteras varsamt.

Vad gör man om kylskåpet inte kyler tillräckligt?

Kontrollera att temperaturen är korrekt inställd (vanligtvis mellan 3°C och 5°C för kylskåpet). Se till att dörrtätningarna är i gott skick och sluter tätt. Rengör ventilationsgallren bak. Om problemet kvarstår, kontakta en auktoriserad Samsung-service.

Hur ställer man in kylskåpets temperatur?

Använd den digitala kontrollpanelen på dörren eller inuti. Tryck på motsvarande knappar för att justera temperaturen i kyl- och frysen. Se bruksanvisningen för exakta inställningar.

Kylskåpet låter: är det normalt?

Ja, vissa ljud är normala: kompressorns surrande, kylmedelsflöde, fläktljud. Om ljudet blir överdrivet eller ovanligt (gnisslande, klickande), kontrollera att apparaten står plant och inte vidrör en vägg eller möbel. Kontakta en professionell om ljudet kvarstår.

Hur rengör man kylskåpet?

Koppla bort apparaten. Ta bort matvaror och hyllor. Rengör insidan med en mjuk trasa fuktad med ljummet vatten och milt rengöringsmedel. Skölj och torka. Använd aldrig slipande rengöringsmedel eller lösningsmedel. För utsidan, använd en fuktig trasa och torka.

Var hittar man reservdelar till denna modell?

Besök Samsungs officiella webbplats (samsung.com) och gå till avsnittet Reservdelar. Ange modellkoden (RB33J3830SA) för att se tillgängliga delar. Användarutbytbara delar är handtag, tätningar, lådor och gångjärn. För andra delar, kontakta en auktoriserad service.

BRUKSANVISNING RB33J3830SA SAMSUNG

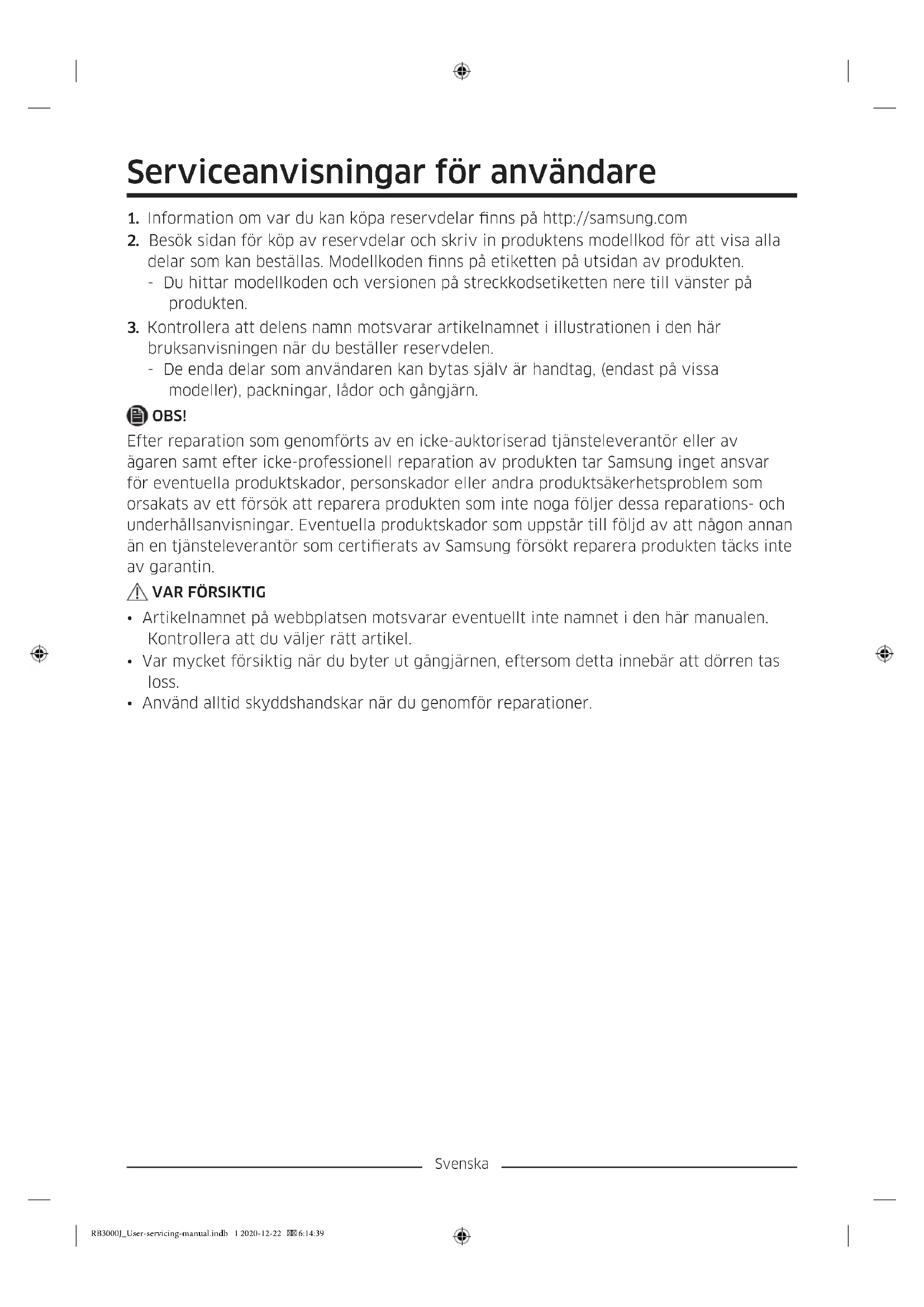

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

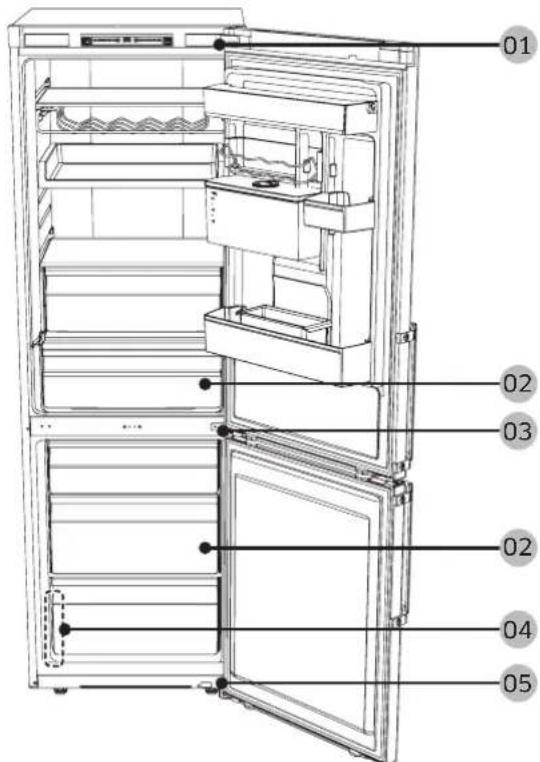

01 02 03 02 04 05

01 Täckgångjärn 02 Låda
03 Mittengångjärn 04 Streckkodsetikett
05 Nedre gångjärn

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (följer inte med)

Ta bort handtagsskydden och skruvarna med en spårmejsel.

OBS!

Ta bort skyddet med en spårmejsel och montera ihop handtaget och handtagsskyddet.

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

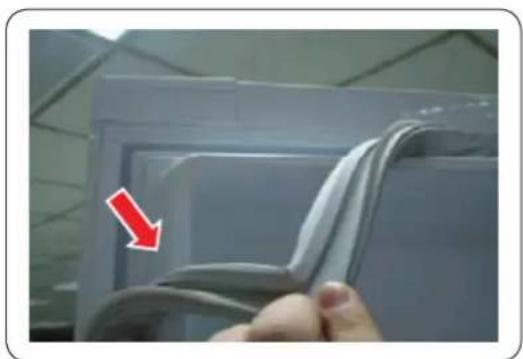

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren.

Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

1. Dra ut lådan så långt det går.

2. Luta lådan uppåt och dra ut den tills den lossar helt.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

8 mm hylsnyckel (för skruvar)

Skiftnyckel (5 mm)

Vända dörren

1. Ta bort dörrens kabelskydd.

Svenska

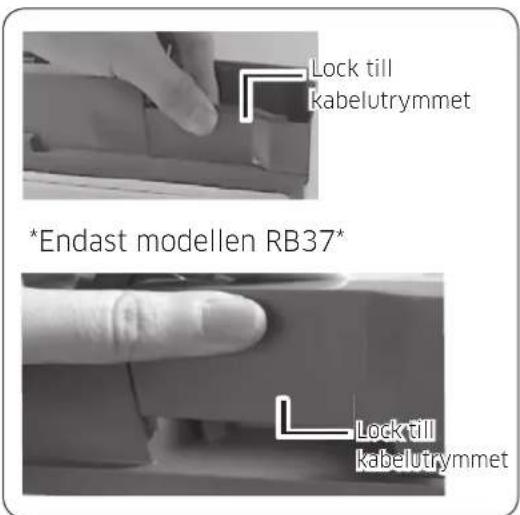

Lock till kabelutrymmet *Endast modellen RB37* Lock till kabelutrymmet

1. Ta isär locket till kabelutrymmet.

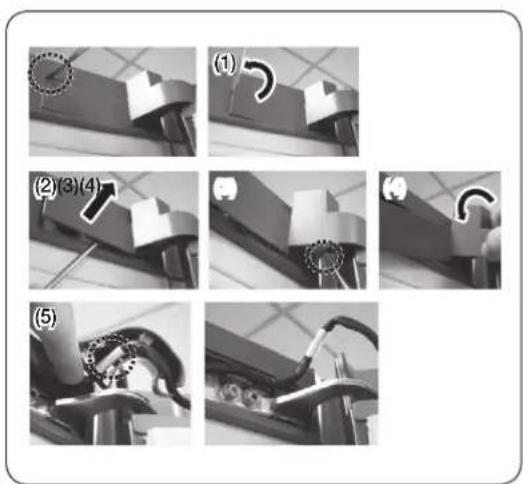

2. Ta bort gångjärnen för att trycka en krok som på bilderna nedan.

- För in en spårmejsel och sätt tillbaka det så som visas i bild 1.

- Luta skyddet uppåt enligt bild 2 och för in en krok så som visas på bild 3. (Var försiktig så att du inte skadar gångjärnsskyddets kabel genom att trycka för hårt på det)

- Ta isär det genom att trycka A i bild 4 med handen så som på bild 5.

1. Koppla från anslutningarna till kylskåpsdörren. (Endast modeller med extern display).

2. Ta bort skruvarna. (Var försiktig så att du inte tappar dörren när du tar isär den.).

Svenska

1. Ta bort kylskåpsdörren från det mittersta gångjärnet genom att försiktigt lyfta dörren rakt upp.

⚠️ VAR FÖRSIKTIG

Dörren är tung - var försiktig så att du inte skadar dig när du tar bort dörren.

1. Ta isär det mittersta gångjärnet genom att ta bort skruvarna med en Phillipsskruvmejsel.

⚠️ VAR FÖRSIKTIG

Frysdörren kan trilla framåt så se till att stödja dörren.

1. Ta bort frysdörren från det nedre gångjärnet genom att försiktigt lyfta dörren rakt upp.

Svenska

Nedre gångjärn Ben

1. Lägg kylskåpet ned försiktigt med baksidan nedåt. Ta bort benet (skruva ur moturs) och det nedre gångjärnet.

OBS!

För att skydda kylskåpet ska du skära av en stor del av kartongen och lägga den under kylskåpet.

1. Sätt tillbaka i motsatt ordning från demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

Svenska
