RB33J3830SA - Lednice SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Chladnička s mrazničkou
Značka	Samsung
Model	RB33J3830SA
Celkový objem	330 l (odhad)
Objem chladničky	230 l (odhad)
Objem mrazničky	100 l (odhad)
Rozměry (V x Š x H)	1850 x 700 x 700 mm (odhad)
Čistá hmotnost	75 kg (odhad)
Energetická třída	A++
Napětí / Frekvence	220-240 V, 50 Hz
Typ odmrazování	No Frost (automatické)
Hlavní funkce	Digitální displej, LED osvětlení, nastavitelné police, zásuvka na zeleninu, dveřní alarm
Uživatelsky vyměnitelné díly	Rukojeti, těsnění, zásuvky, panty
Bezpečnost	Před jakýmkoli zásahem odpojte; manipulaci s dveřmi provádějte ve dvou
Údržba	Čistěte měkkým hadříkem a vlažnou vodou; vyhněte se abrazivním prostředkům
Opravitelnost	Díly dostupné na webových stránkách Samsung (samsung.com)

Často kladené otázky - RB33J3830SA SAMSUNG

Jak vyměnit rukojeť chladničky?

Chcete-li vyměnit rukojeť, nejprve odstraňte kryt rukojeti a šrouby pomocí plochého šroubováku. Nainstalujte novou rukojeť pevným přitisknutím na držáky a poté utáhněte šrouby. Ujistěte se, že mezi rukojetí a dveřmi není žádná mezera. Použijte křížový a plochý šroubovák (nejsou součástí dodávky).

Jak převěsit dveře chladničky?

Převěšení dveří vyžaduje nejméně dvě osoby. Odpojte spotřebič. Odstraňte kryty kabelů, odpojte konektory, poté odšroubujte panty, začněte dveřmi chladničky, poté dveřmi mrazničky. Opatrně položte chladničku na karton, abyste získali přístup ke spodnímu pantu. Montáž proveďte v opačném pořadí, ujistěte se, že jsou konektory správně zapojeny a panty pevně upevněny. Při utahování dávejte pozor na kabely.

Jak vyměnit těsnění dveří?

Otevřete dveře a odstraňte staré těsnění odlepením. Připevněte nové těsnění pevným přitlačením po celém obvodu, aby dokonale přilnulo. Ujistěte se, že mezi těsněním a dveřmi není žádná mezera, jinak by mohla unikat studený vzduch.

Jak vyjmout a znovu nainstalovat zásuvku?

Vytáhněte zásuvku až na doraz, nakloňte ji nahoru a vyjměte. Pro opětovné nasazení postupujte opačně: zasuňte ji do kolejnice, nakloňte dolů a tlačte, dokud nezapadne. Zkontrolujte, zda je správně umístěna v kolejnici.

Jak vyměnit pant?

Výměna pantů vyžaduje nejprve odstranění dveří. Položte na podlahu karton na ochranu dveří. Sejměte dveře jemným zvednutím, poté odšroubujte panty. Montáž proveďte v opačném pořadí. Doporučuje se obrátit na odborníka, protože dveře jsou těžké a panty je třeba manipulovat opatrně.

Co dělat, když chladnička dostatečně nechladí?

Zkontrolujte, zda je teplota správně nastavena (obvykle mezi 3 °C a 5 °C pro chladničku). Ujistěte se, že těsnění dveří je v dobrém stavu a těsně uzavírá. Vyčistěte zadní ventilační mřížky. Pokud problém přetrvává, kontaktujte autorizovaný servis Samsung.

Jak nastavit teplotu chladničky?

Použijte digitální ovládací panel umístěný na dveřích nebo uvnitř. Stiskněte odpovídající tlačítka pro nastavení teploty chladničky a mrazničky. Přesná nastavení naleznete v uživatelské příručce.

Chladnička vydává hluk: je to normální?

Ano, některé zvuky jsou normální: hučení kompresoru, oběh chladiva, hluk ventilátorů. Pokud se hluk stane nadměrným nebo neobvyklým (skřípání, cvakání), zkontrolujte, zda je spotřebič v rovině a zda se nedotýká stěny nebo nábytku. Pokud hluk přetrvává, kontaktujte odborníka.

Jak vyčistit chladničku?

Odpojte spotřebič. Vyjměte potraviny a police. Vyčistěte vnitřek měkkým hadříkem namočeným ve vlažné vodě a jemném čisticím prostředku. Opláchněte a osušte. Nikdy nepoužívejte abrazivní prostředky nebo rozpouštědla. Pro vnější povrch použijte vlhký hadřík a osušte.

Kde najít náhradní díly pro tento model?

Navštivte oficiální web Samsung (samsung.com) a přejděte do sekce Náhradní díly. Zadejte kód modelu (RB33J3830SA) pro zobrazení dostupných dílů. Uživatelsky vyměnitelné díly jsou rukojeti, těsnění, zásuvky a panty. Pro ostatní díly se obraťte na autorizovaný servis.

NÁVOD K OBSLUZE RB33J3830SA SAMSUNG

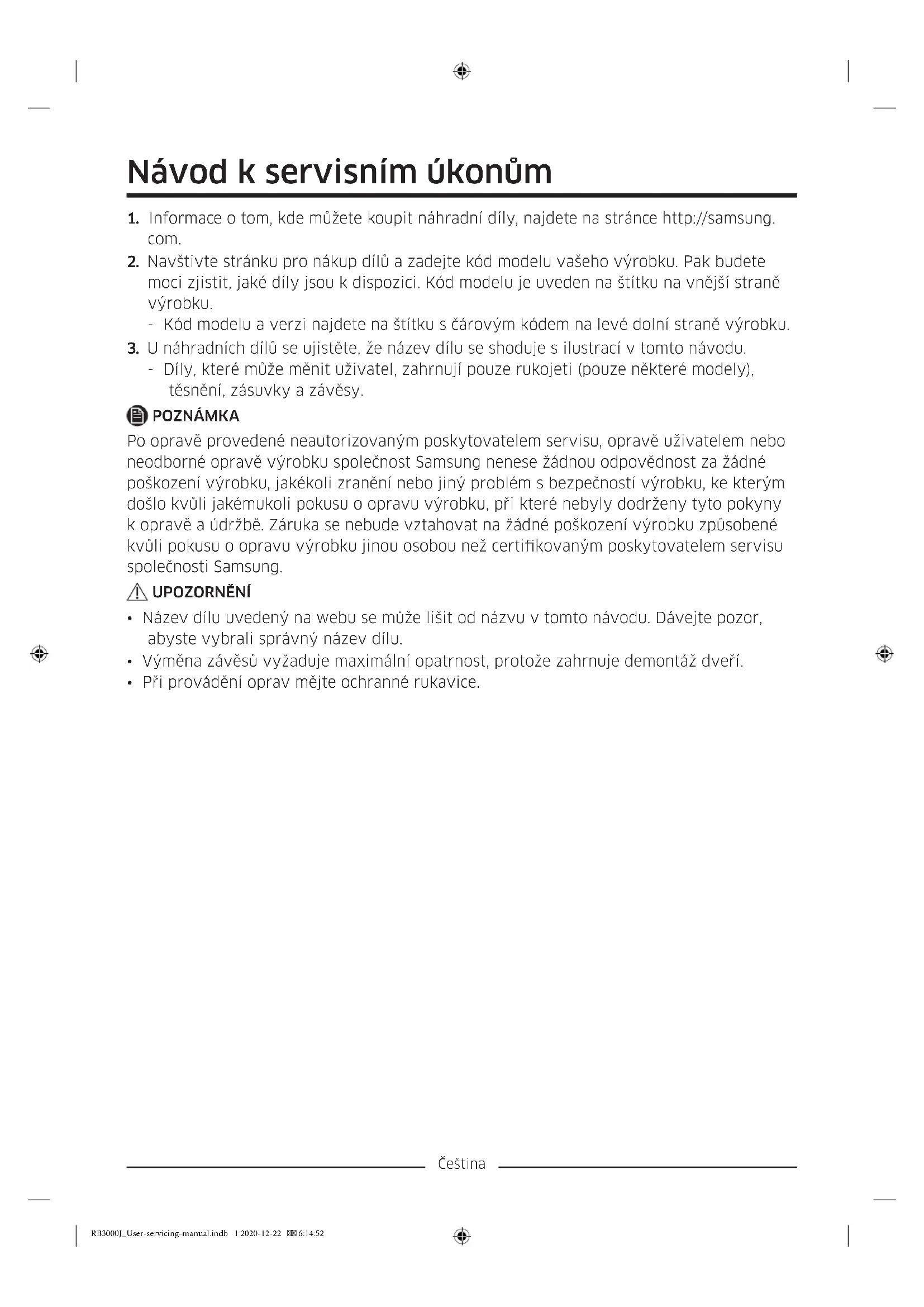

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

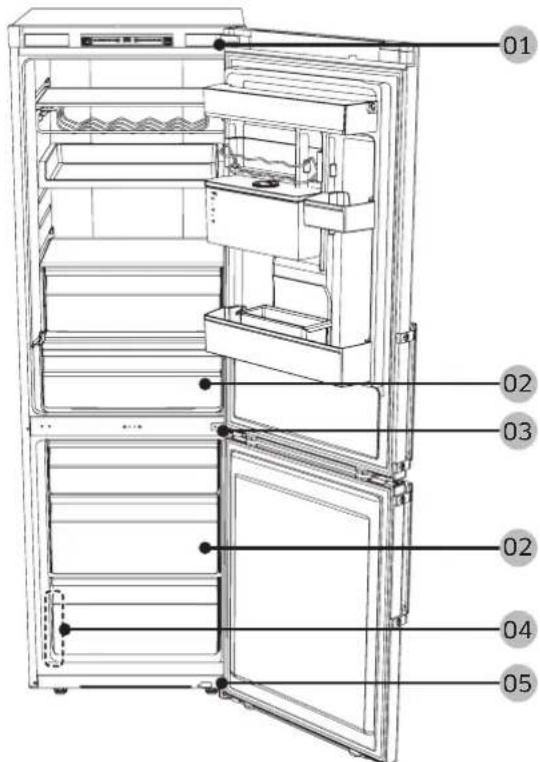

01 02 03 02 04 05

01 Krytka závěsu 02 Zásuvka
03 Prostřední závěs 04 Štítek s čárovým kódem
05 Spodní závěs

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

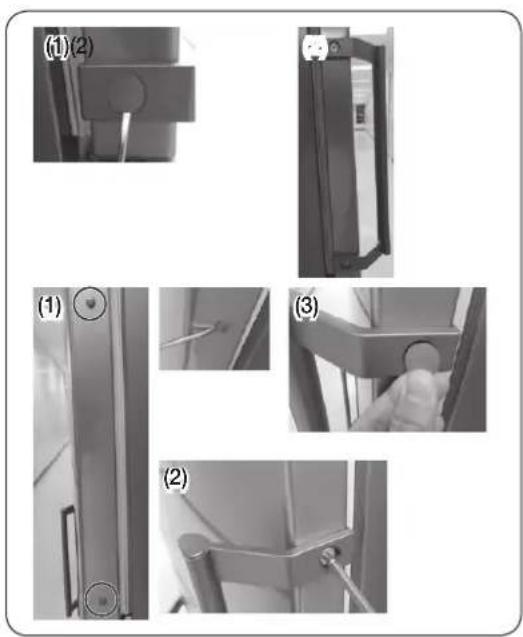

Demontáž rukojetí

Sejměte víčko rukojeti a plochým šroubovákem vyšroubujte šrouby.

POZNÁMKA

Plochým šroubovákem sejměte víčko a smontujte rukojeť a krytku rukojeti.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

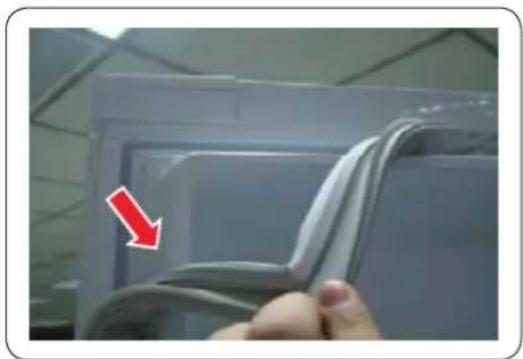

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky.

Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

1. Zásuvky vytáhněte, co nejvíce to bude možné.

2. Nakloňte zásuvku směrem nahoru a pak ji tahem vyjměte ven.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte sítový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 8 mm (pro šrouby)

Inbusový klíč (5 mm)

Změna směru otevirání dveří

Kryt kabelu dveří

1. Sejměte kryt kabelu dveří.

Čeština

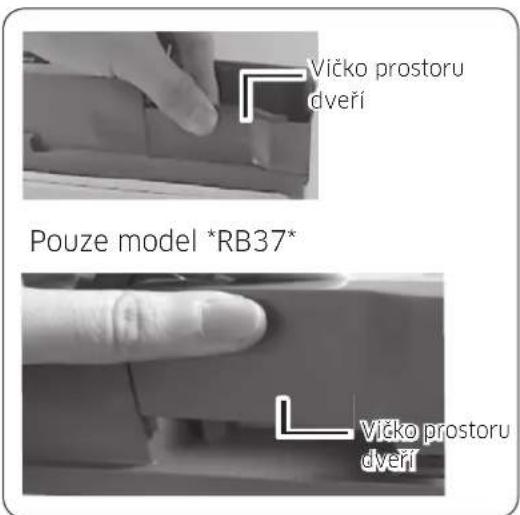

Vičko prostoru dveří Pouze model *RB37* Vičko prostoru dveří

1. Demontujte víčko prostoru dveří.

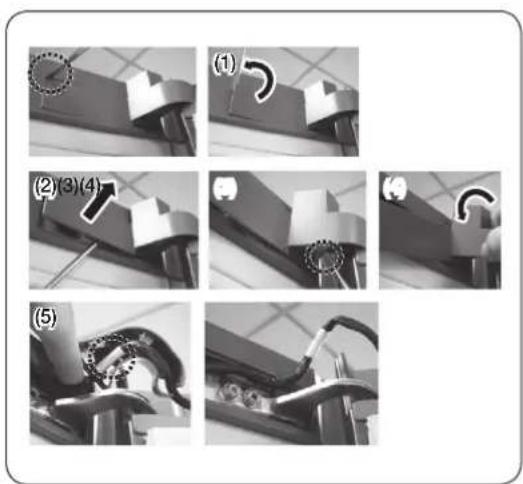

2. Sejměte krytku závěsu a zatlačte hák tak, jak je znázorněno na obrázcích níže.

- Vložte plochý šroubovák a vytáhněte jej tak, jak je znázorněno na obr. 1.

- Dle obrázku 2 zvedněte kryt a hák zatlačte tak, jak je znázorněno na obr. 3. (Dbejte na to, aby nedošlo k poškození krytu kabelu závěsu v důsledku příliš silného zatlačení.)

- Demontujte ho tím, že podle obr. 5 rukou zatlačíte na část A na obr. 4.

1. Na dveřích chladničky odpojte konektory kabelů. (Pouze u modelů s externím displejem).

2. Demontujte šrouby. (Dbejte na to, abyste pri demontáži dveře neupustili.)

Čeština

1. Vytáhněte dveře chladničky ze středového závěsu. Opatrně je přitom zvedejte rovně nahoru.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

1. Demontujte prostřední závěs tak, že křížovým šroubovákem vyšroubujete šrouby.

⚠️ UPOZORNĚNÍ

Dveře mrazničky mohou spadnout dopredu, proto je prosím podeprete.

1. Vytáhněte dveře mrazničky ze spodního závěsu. Opatrně je přitom zvedejte rovně nahoru.

Čeština

Spodní závěs Noha

1. Chladničku opatrně položte na její zadní část. Odstraňte nohu (odšroubujte ji proti směru hodinových ručiček) a spodní závěs.

POZNÁMKA

Abyste chladničku ochránili před poškozením, odřízněte velký kus kartonu a chladničku jím podložte.

1. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáz v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

- Ujistěte se, že jsou konektory kabelů správně připojeny.

- Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Používatelšká servisná príručka

1. Zásuvku vytiahnite na maximum.

2. Zásuvku nakloňte nahor a vytiahnite ju tak, aby sa dala odstrániť.

Opätovná montáž zásuvky

- Podl'a obrázka č. 2 vypáčte kryt a zatlačte na hák podl'a obrázka č. 3. (Dávajte pozor, aby ste nadmerným tlakom nepoškodili kábel v kryte pántu.)

1. Dvere chladničky uvolnite zo stredného pántu ich opatrným nadvihnutím smerom priamo nahor.

POZOR

1. Dvere mrazničky uvolnite zo spodného pántu ich opatrným nadvihnutím smerom priamo nahor.

Slovenčina

1. Chladničku opatrne položte na zadnú stranu. Demontujte nožičku (odskrutkujte ju proti smeru hodinových ručičiek) a spodný pánt.

POZNÁMKA

Na ochranu mrazničky pred poškodením vystrihnite velký kus kartónovej škatule a umiestnite ho pod chladničku.
